Caractéristiques techniques	Compresseur à piston, puissance de 2,5 CV, débit d'air de 240 L/min, pression maximale de 8 bars.
Utilisation	Idéal pour les travaux de gonflage, de nettoyage et d'alimentation d'outils pneumatiques.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, remplacer le filtre à air si nécessaire, drainer l'eau du réservoir après chaque utilisation.
Sécurité	Utiliser des lunettes de protection, éviter de dépasser la pression maximale, ne pas toucher les pièces chaudes pendant le fonctionnement.
Informations générales	Poids : 30 kg, dimensions : 80 x 40 x 70 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - THAC 2405010 OF EINHELL

Comment puis-je démarrer mon compresseur EINHELL THAC 2405010 OF ?

Assurez-vous que le compresseur est correctement branché et que le disjoncteur est activé. Réglez le régulateur de pression à la pression souhaitée, puis appuyez sur le bouton de démarrage.

Que faire si le compresseur ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le réservoir est vide et que le moteur n'est pas en surcharge thermique.

Comment régler la pression de sortie de mon compresseur ?

Utilisez le manomètre pour vérifier la pression actuelle, puis tournez le bouton de réglage de pression pour atteindre la valeur désirée avant de démarrer l'appareil.

Quelle est la capacité du réservoir du compresseur EINHELL THAC 2405010 OF ?

La capacité du réservoir est de 50 litres.

Comment entretenir mon compresseur ?

Il est conseillé de vidanger régulièrement le réservoir d'eau, de nettoyer les filtres d'air et de vérifier les niveaux d'huile si applicable. Consultez le manuel pour des instructions détaillées.

Que faire si le compresseur émet des bruits étranges ?

Vérifiez que tous les éléments sont bien fixés et inspectez les pièces mobiles pour détecter des signes d'usure ou de dommages. Si le problème persiste, contactez un technicien.

Comment puis-je réduire le niveau de bruit de mon compresseur ?

Placez le compresseur sur une surface stable et utilisez des tapis anti-vibrations. Vous pouvez également envisager d'installer un enclos insonorisé.

Est-ce que le compresseur peut être utilisé pour gonfler des pneus ?

Oui, le compresseur EINHELL THAC 2405010 OF est adapté pour gonfler des pneus ainsi que pour d'autres applications nécessitant de l'air comprimé.

Quelle est la puissance du moteur du compresseur ?

Le compresseur est équipé d'un moteur de 2,5 kW.

Comment puis-je savoir si le compresseur a besoin d'être alimenté en huile ?

Vérifiez le niveau d'huile à l'aide de la jauge intégrée. Si le niveau est en dessous du minimum, il est nécessaire d'ajouter de l'huile.

MODE D'EMPLOI THAC 2405010 OF EINHELL

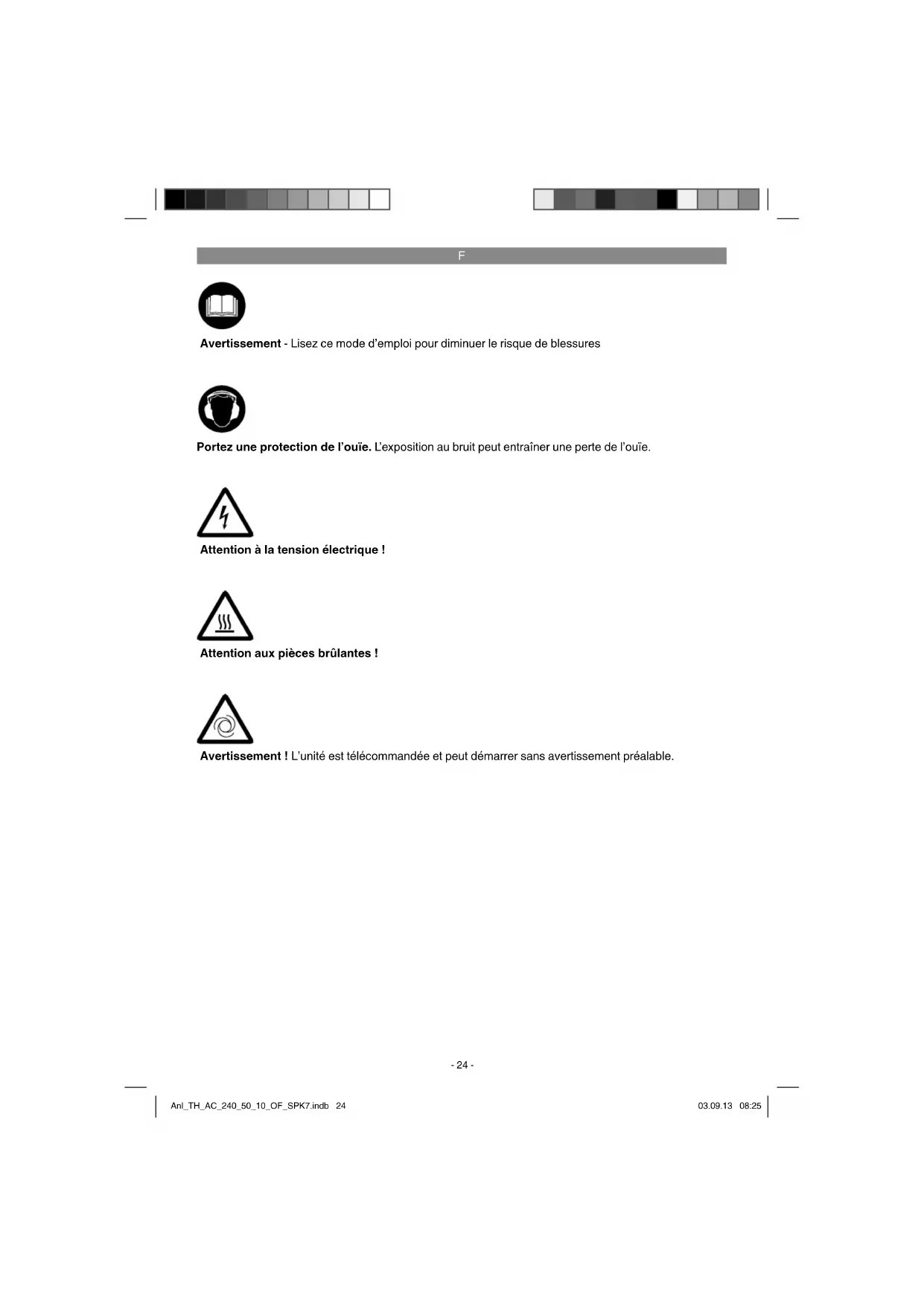

Attention à la tension électrique ! Attention aux pièces brûlantes ! Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préalable. Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures Anl_TH_AC_240_50_10_OF_SPK7.indb 24Anl_TH_AC_240_50_10_OF_SPK7.indb 24 03.09.13 08:2503.09.13 08:25F

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure. Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capa- cités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissan- ces ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instruc- tions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

2. Description de l’appareil et

1. Bouchon fi leté de vidange pour l‘eau de con-

2. Récipient sous pression

5. Accouplement rapide (air comprimé réglé)

6. Manomètre (la pression réglée est lisible)

7. Manostat régulateur

8. Interrupteur marche/arrêt

9. Poignée de transport

10. Fixation des accessoires

A Vis de l‘axe B Écrou de blocage C Vis D Rondelle

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Écrou de blocage (4x)

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Branchement réseau : .................. 230 V ~ 50 Hz Puissance du moteur kW : ............................ 1,5 Mode de fonctionnement : ......................S3 25 % Vitesse de rotation à vide n

(pompe) : .............................4000 tr/min Vitesse de rotation à vide n

• (moteur) : 0 tr/min Pression de service en bars : p. 1800
• max. 10 Volume du récipient sous pression (en litres) : 50 Puissance d‘aspiration théorique l/min : p. 240
• Puissance de sortie (air comprimé) à 7 bars : p. 76
• litres/min Puissance de sortie (air comprimé) à 4 bars : litres/min Niveau acoustique L p. 107

en dB : ........................ 97 Imprécision K

en dB : ..... 77 Imprécision K

.........................................1,5 dB Type de protection : ..................................... IP20 Poids de l‘appareil en kg : .................... env. 23 kg S3 25 % : service discontinu sans démarrage, sans freinage (temps de marche 10 min). En ser- vice discontinu, on indique toujours le temps de marche en pourcentage (25 %) afi n que, lors des temps de repos, la surtempérature engendrée puisse être éliminée par le refroidissement par convecteur. Le service discontinu est constitué du temps de marche et des temps de repos pour ref- roidissement, appelé jeu de fonctionnement. La période de référence dure 10 minutes. 25 % de temps de marche signifi e que l‘appareil élec- trique peut être utilisé pendant 2,5 minutes à la puissance absorbée nominale, et qu‘il s‘ensuit ensuite une phase de refroidissement de 7,5 minutes. Bruit Les valeurs de niveau de bruit ont été détermi- nées conformément à EN ISO 3744. Anl_TH_AC_240_50_10_OF_SPK7.indb 26Anl_TH_AC_240_50_10_OF_SPK7.indb 26 03.09.13 08:2503.09.13 08:25F

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Vérifiez que l’appareil n’a pas été endom- magé pendant le transport. En cas d’avarie, informez immédiatement l’entreprise de transport qui a livré le compresseur.

Il est recommandable d’installer le compres- seur à proximité du consommateur.

Evitez les tuyaux à air et les câbles d’alimentation (câbles de rallonge) longs.

Veillez à ce que l’air aspiré soit sec et sans poussière.

N’installez pas le compresseur dans un local humide ou détrempé.

Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventila- tion, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune pous- sière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable.

Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l’on travaille avec des éclaboussu- res d’eau.

Exploitez l‘appareil uniquement sur un sup- port solide, et plat.

6. Montage et mise en service

Attention ! Montez absolument l’appareil complètement avant de le mettre en service ! 6.1. Montage du pied d‘appui (4) Le buttoir en caoutchouc fourni doit être monté selon la fi gure 4. 6.2. Montage des roues (3) Les roues fournies doivent être montées selon les fi gures 5 et 6. 6.3. Branchement secteur Veillez, avant la mise en service, à ce que la ten- sion du secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. Les longs câbles d‘alimentation tout comme les rallonges, tambours de câble etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de +5 ° C, le moteur marche durement et ne peut pas démar- rer.

6.4 Interrupteur marche/arrêt (8)

Pour mettre le compresseur en service, il faut ap- puyer sur le bouton (8). Pour mettre le compresseur hors circuit, il faut ap- puyer à nouveau sur le bouton (8) (fi gure 2).

6.5 Réglage de pression : (fi g. 1)

Le régulateur de pression (7) permet de rég- ler la pression sur le manomètre (6).

La pression réglée peut être prise au niveau du raccord rapide (5).

6.6 Réglage du manocontact

Le manocontact est réglé à l’usine. Pression d‘enclenchement env. 8 bars Pression de mise hors circuit env. 10 bars

7. Remplacement de la ligne de

raccordement réseau Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque. Anl_TH_AC_240_50_10_OF_SPK7.indb 27Anl_TH_AC_240_50_10_OF_SPK7.indb 27 03.09.13 08:2503.09.13 08:25F

commande de pièces de rechange Attention ! Retirez la prise du réseau avant chaque tra- vail de réglage et de maintenance. Attention ! Attendez jusqu’à ce que le compresseur ait refroidi ! Risque de brûlure ! Attention ! Avant tous travaux de nettoyage et de main- tenance, mettre la chaudière hors circuit.

Maintenez les dispositifs de protection aussi propres (sans poussière) que possible. Frot- tez l’appareil avec un chiffon propre ou souf- flez dessus avec de l’air comprimé à basse pression.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.

Détachez le tuyau et les outils de pulvérisati- on du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres pro- duits du même genre.

8.2 Eau de condensation (fi g. 7)

Attention ! Afi n de maintenir le récipient sous pression (2) durablement en bon état, il faut vidanger l‘eau de condensation après chaque utilisation en ouvrant le bouchon fi leté de vidan- ge (1). Pour ouvrir, il faut tourner le robinet du bouchon fi leté de vidange de 90°. Penchez éga- lement la cuve de telle manière que le bouchon fi leté de vidange soit le point le plus bas dans la cuve et que l‘eau de condensation puisse s‘écouler complètement. Tournez ensuite de nouveau le robinet de 90°afi n de le refermer. Con- trôlez le récipient sous pression avant chaque service pour déceler la rouille et les détériora- tions. Il ne faut pas exploiter le compresseur avec un récipient sous pression rouillé ou endommagé. Si vous constatez des dommages, veuillez-vous adresser au service après-vente.

Attention ! Tirez la fi che de contact, ventilez l’appareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service. Attention ! Le compresseur doit être conservé dans un endroit sec et dont l’accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout !

8.4 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les bros- ses à charbon.

8.5 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune. Anl_TH_AC_240_50_10_OF_SPK7.indb 28Anl_TH_AC_240_50_10_OF_SPK7.indb 28 03.09.13 08:2503.09.13 08:25F

Problème Origine Solution Le compresseur ne marche pas.

1. Tension secteur pas présente.

2. Tension secteur trop basse.

3. Température extérieure trop faible.

4. Moteur surchauff é.

1. Contrôler le câble, la fi che de con-

tact, le fusible et la prise de cou- rant.

2. Evitez des rallonges de câble trop

longues. Utilisez des rallonges de câble avec suffi samment de diamètre de brin.

3. Ne pas s‘en servir à une tempéra-

ture inférieure à +5°C.

4. Laisser refroidir le moteur, le cas

échéant, éliminer l‘origine de la surchauff e. Le compresseur fonctionne, cepen- dant aucune pressi- on n’est présente.

3. Bouchon fi leté de vidange pour

l‘eau condensée perméable.

1. Remplacer la soupape anti-retour.

2. Contrôler les joints, faire remplacer

les joints cassés dans un atelier.

3. Resserrer la vis manuellement.

Contrôler le joint sur la vis, le rem- placer le cas échéant. Le compresseur fonctionne, la pres- sion est affi chée sur le manomètre, mais les outils ne foncti- onnent pas.

1. Raccords de fl exibles perméables.

2. Raccord rapide non étanche.

3. Pas assez de pression réglée sur le

régulateur de pression.

1. Contrôler le tuyau d‘air comprimé et

les outils, le cas échéant, le rempla- cer.

2. Contrôler le raccord rapide, le cas

échéant, le remplacer

3. Ouvrir encore le régulateur de pres-

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TH_AC_240_50_10_OF_SPK7.indb 30Anl_TH_AC_240_50_10_OF_SPK7.indb 30 03.09.13 08:2503.09.13 08:25F

Conditions de garantie La société iSC Gmbh ou le magasin de bricolage compétent garantit l‘élimination des défauts ou le remplacement de l‘appareil selon le plan qui suit, les droits de garantie légaux restent cependant in- changés. Catégorie Exemple Prestation de garantie Défauts de matériel ou de con- struction 24 mois Pièces d‘usure* courroie trapézoïdale, fi ltre à air 6 mois Matériel de consommation/ pièces de consommation* Garantie uniquement en cas de défaut immédiat (24h après l‘achat/sur présentation d‘une preuve d‘achat datée) Pièces manquantes 5 jours ouvrables *Pas obligatoirement compris dans la livraison ! En ce qui concerne les pièces d‘usure, les matériels de consommation et les pièces manquantes, la so- ciété iSC Gmbh ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consomma- tion), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d‘usure) après l‘achat sur présentation d‘une preuve d‘achat datée. En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l‘appareil avec la carte de l‘appareil ci-jointe entièrement remp- lie. Il est important ce faisant de bien décrire l‘erreur. Répondez pour cela aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TH_AC_240_50_10_OF_SPK7.indb 31Anl_TH_AC_240_50_10_OF_SPK7.indb 31 03.09.13 08:2503.09.13 08:25F

Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fon- ctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garan-

tie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fa-

brication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été con- struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont égale- ment exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infi ltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’infl uence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous off rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis- paraît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes

de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux se- maines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux fran-

co de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout aut- re preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à not- re adresse de service après-vente. Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d‘emploi. Anl_TH_AC_240_50_10_OF_SPK7.indb 32Anl_TH_AC_240_50_10_OF_SPK7.indb 32 03.09.13 08:2503.09.13 08:25I
