MANUALE UTENTE THAC 2405010 OF EINHELL

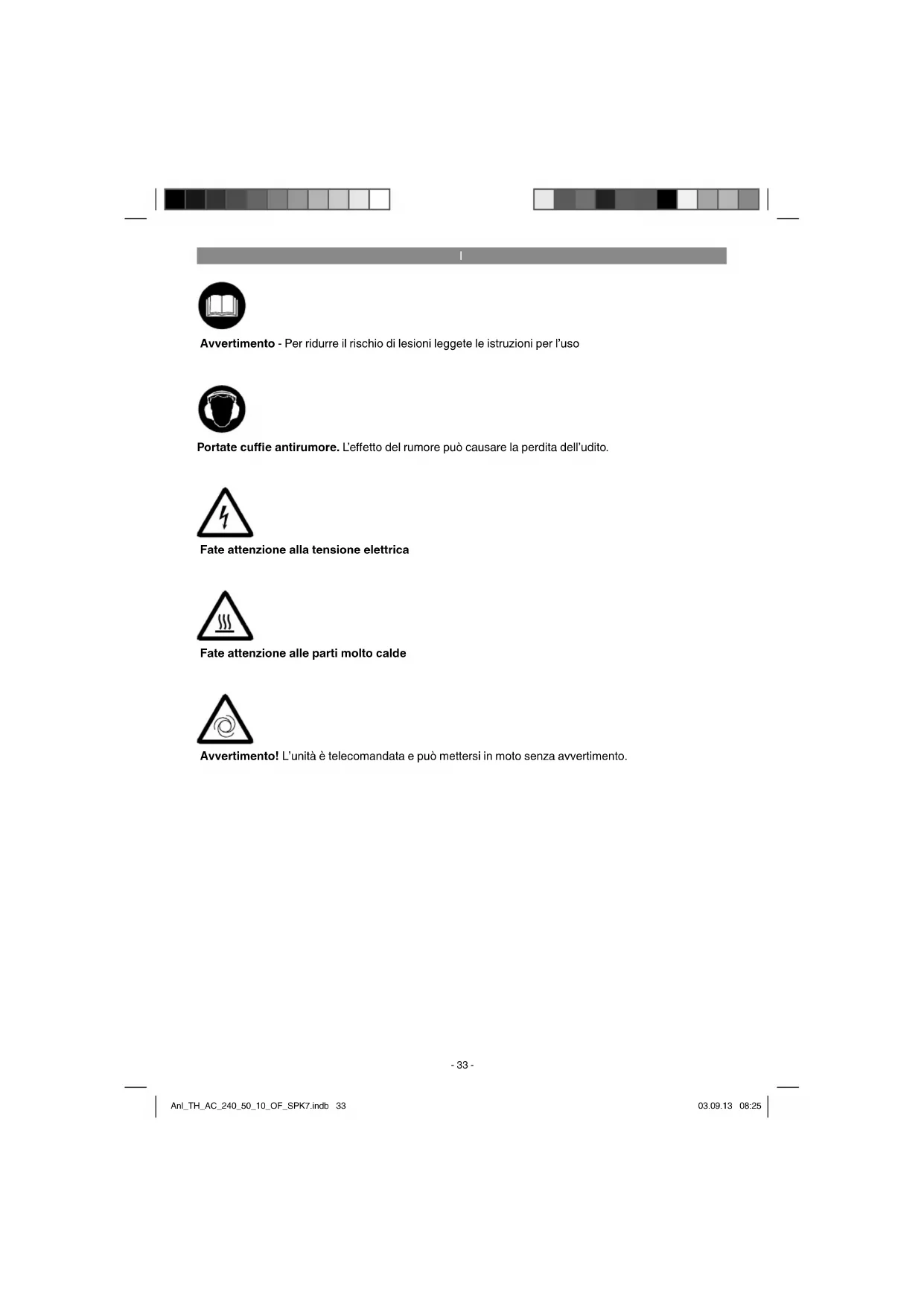

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Portate cuffie antirumore. L'effetto del rumore cui causare la perdita dell'udito.

Fate attenuationa alla tensione elettrica

Fate attenuatione alle parti molto calde

Avvertimento! L'unità è telecomandata e più mettersi in moto alla vassertimento.

1

Attenzione!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiaso momento. Se date l'apparecchio ad altre personne, consegnate quese istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Aventimento!

Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità futte.

Questo apparecchio non è destinato ad essere usato da persona (bambini compresi) con capazità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsable per la loro sicurezza o abbiano ricevuto da"This istruzioni su come usare l'apparechio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparechio.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1-3)

1. Vite di scarico dell'acqua di condensa
2. Serbatoio a pressione
3. Ruota
4. Base di appoggio
5. Accoppiamento rapido (aria compressa regolata)
6. Manometro (indica la pressione impostata)
7. Regolatore di pressione
8. Interru tture ON/OFF
9. Impugnatura di trasporto
10. Supporto accessori

A Vite dell'asse

B Dado di sicurezza
C Vite
D Rosetta

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisito valido entro e non及其他 5 giorni lavorativi dall'acquisito o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle dispositionsi di garanzia alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e andere i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Attenzione!

L'apparecchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Ruota (2x)
• Base di appoggio
  Vite (2x)
  Coprimezzo (2x)
  Rosetta (2x)
  Vite dell'asse (2x)
  Dado di sicurezza (4x)
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

1

3. Utilizzo proprio

Il compressore serve per produrre aria compressa per utensili azionati con aria compressa.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di uomini tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigiana o industriale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriiali, o in attività equivalenti.

4. Caratteristiche tecniche

Collegamento alla rete: 230 V ~ 50 Hz
Potenza del motore kW: 1,5
Modalità operativa: S3 25%
Numero di giri in folle n_0 (pompa): 4000 min-1
Numero di giri in folle n_0 (motore): 18000 min-1
Pressione di esercizio bar: max. 10
Volume del serbatoio a pressione (in litri): 50
Potenza di aspirazione teorica l/min.: 240
Potenza erogata
(aria compressa) a 7 bar: 76 litri/min
Potenza erogata
(aria compressa) a 4 bar: 107 litri/min
Livello di potenza acustica LWA in dB: 97
Incertezza KWA 1,5 dB
Livello di pressione acustica LpA in dB: 77
Incertezza KpA 1,5 dB
Tipo di protezione: IP20
Peso dell'apparecchio in kg: ca. 23 kg

S3 25% : esercizio intermittente,enza avvio,
senza frenata (durata di ciclo 10 min).Durante
l'esercizio intermittente viene indicata sempre la
durata di inserimento percentuale (25%) ,in modo
chetramite il raff reddamento convettivo nelle
pause di esercizio si possa eliminare il calorie
eccessivo sviluppatosi. L'esercizio intermittente è
costituito dal tempo di inserimento e dalle pause
di raff reddamento, che insieme vengono chiamati
ciclo di funzionamento.
Tale periodo tempo ha una durata complessiva

di 10 minuti. Il 25% della durata di inserimento significi ca che l'eeltroutensile cui si aggiunge una fase di raff reddamento di 7,5 minuti.

Rumore

I valori di emissione dei rumori sono stati rilevati secondo la norma EN ISO 3744.

5. Prima della messa in esercizio

Prima di insertire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

• Verificate che l'apparecchio non presenti danni di trasporto. Comunicare tempestamente gli eventuali danni rilevati all'impressa trasporti, che ha proveduto alla consegna del compressore.
  Il collocamento del compressore dovrebbe avvenire vicino al consumatore.
• Sono da evitare lunghe condutture dell'aria e lunghe condutture di raccordo (cavi di prolunga).
  Verificate che l'aria assorbita sua asciutta e suaenza polvere.
  Non collocare il compressore in una stanza umida o bagnata.
  Il compressore delve venire usato soltanto in luoghi adatti (ben aerati, temperatura ambiente +5^ + 40^) Il luogo delve assere privo di polvere, acidi, vapori, gas esplosivi o inflammabili.
  Il compressore è adatto per l'uso in luoghi asciutti. L'uso non è concesso nelle zone dove si lavora con spruzzi d'accua.
  Utilizzate l'apparecchio solo su una superficie pianae e solida.

6. Montaggio e messa in esercizio

Attenzione!

Prima della messa in esercizio montate assolutamente l'apparecchio in modo completo!

6.1. Montaggio della base di appoggio (4)

Gli spessori di gomma acclusi devono venire montati secondo la Fig. 4.

6.2. Montaggio delle ruote (3)

Le ruote accluse devono venire montate secondo le Fig. 5 e 6.

6.3. Collegamento alla rete

Prima della messa in esercizio fate attenzione che la tensione di rete corrisponda a quella di esercizio indica sulla targhetta di identificazione dell'apparecchio. I cavi lunghi di alimentazione nonché prolonghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore. In caso di temperature inferiore a +5^ I'avvio del motore più essere più difficile.

6.4 Interruftore ON/OFF (8)

Il compressore viene inserto premendo il pulsante (8).

Per disinserire il compressore si deve premere di nuovo il pulsante (8) (Fig. 2).

6.5 Regolazione della pressione (Fig. 1)

• Con il regolatore di pressione (7) si più regolare la pressione sul manometro (6).
  La pressione regolata cui èsere rilevata sull'accoppiamento rapido (5).

6.6 Impostazione del regolatore della pressione

Il regolatore della pressione è stato regolato in fabbrica.

Pressione di inserimento ca. 8 bar

Pressione di disinserimento ca. 10 bar

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8.2 Acqua di condensa (Fig. 7)

Attenzione! Per una durata prolongata del serbatoia pressione (2), dopo agli utilizzato è necessario scaricare l'acqua di condensa aprender la vite di scarico (1). Il rubinetto della vite di scarico devesse rurotato di 90^ per venire aperto. Inoltre inclinate il serbatoio in modo che la vite di scarico sa il punto più basso nel serbatoio e che l'acqua di condensa possa defl uire completamente. Per chiudere ruotate quando il nuovo rubinetto di 90^ . Prima dell'utilizzo controllate sempre che il serbatoio a pressione non presenti danni e ruggine. Il compressore non deve venire usato con un serbatoio a pressione danneggiato o arrugginito. Se note dei danni, rivolgetevi all'offi cina del servizio assistenza clienti.

9. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e我的心u accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va segnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

8.3 Conservazione

Attenzione!

Staccate la spina dalla presa di corrente, sfi atate l'appareccchio e tutti gli utensili ad aria compressa adesso collegato. Tenete il compressore in modo tale che non possa essereMESSO in funzione da persona non autorizzate.

Attenzione!

Tenere il compressore solo in un ambiente asciutto e non accessibile per persona non autorizzate. Non ribaltarlo, conservarlo solo diritto!

8.5 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

10. Possibili cause di anomalie

Problema Causa	Soluizione
Il compressore non funziona	1. Manca la tensione di rete2. Tensione di rete troppo Bassa3. Temperatura esterna troppo bassa4. Motore surriscaldato	1. Controllare cavo, spina di rete, fusi-bile e presa di corrente2. Evitate cavi di prolunga troppo lunghi. Usate cavi di prolunga con una sezione suffi lavori de conduc-tore3. Non farlo funzionare ad una tempe-ratura esterna inferiore a +5°C4. Fate raff reddare il motore ed even- tualmente eliminare la causa del surriscaldamento
Ilcompressore funziona, ma non produce aria comp- pressa	1.Valvolaantiritornoperde2. Guarnizioni rovinata3. Tappo a vite di scarico dell'acqua di condensa perde	1. Sostituite la valvola antiritorno2. Controllate le guarnizioni, fare so-stituire le guarnizioni difettose da un'offi cina specializzata3. Serrate a mano il tappo a vite.Controllate la guazizione della valvola, eventualmente sostituitela
Il manometro indica pressione, ma gli utensili non funzi- onano	1. Perdite nei collegamenti del tubo2. Perdite all'accoppiamento rapido3. Impostata pressione troppo bassa sul regolatore di pressione	1. Controllate il tubo dell'aria com- pressa, eventualmente sostituitelo2. Controllate ed eventualmente sosti-tuite l'accoppiamento rapido3. Aprite maggiormente il regolatore di pressione.

1

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio puòanche venire consecnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricericlaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Disposizioni di garanzia

La ditta iSC GmbH, overo il centro fai-da-te competente, garantisce l'eliminazione di difetti ovvero la sostituzione dell'apparecchio in conformità con la tabella seguente,enza che ciò influsca sui diritti di garanzia previsti alla legge.

Categoria Esempio	Prestazione di garanzia
Difetti di materiale o fabbrica- zione		24 mesi
Parti soggette ad usura * Cinghia	trapezoidale, fi ltro dell'aria	6 mesi
Materiale di consumo/ parti di consumo *		Garanzia solo in caso di difetto immediato (24h après acquisto/ data documento di acquisto)
Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti!

Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ove- ro il centro faia-da-te responsabile, garantisce un'eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materialie di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall'acquisto e se la data di acquisto viene documentata tramite il documentso di acquisto.

In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l'apparecchio con il certificato di garanzia accluso, compilato in tutte le sue parti. In quello caso è importante che riportiate una precisa descrizione del difetto.

A tal fi ne rispondete alle seguenti domande.

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

1

Certificato di garanzia

Gentili clienti.

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutvia funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa scheda di garanzia. Siamo a sua disposizioneanche Telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i nostri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impio professionale, artigiane o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla notre garanzia sono esclude inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per INSTALLazione non corretta, nella mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'apparecchio o utilizzato di utensili o accessori non consentiti), della mancata osservanza delle norme di sicurezza e di manutenzione, della penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impio della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impio. Ciò vale particularmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono più effettuati interventi sull'apparecchio.
3. Il periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo ave accerato il difetto. É esclude la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostenuzione dell'apparecchio non comporta una proroga del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sulippo.
4. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo molto significato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella notre prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia secondo le Disposizioni di garanzia di queste istruzioni per l'uso.
