Warning - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehorschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Warning vor elektrischer Spannung!

Warning vor bereits Teilen!

Warning! Die Einheit ist ferngesteuert undarf ohne Warnung anlaufen

D

Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit他们在 die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenn, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!

Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät halten.

2. Gerätebeschreibung und Lieferumfang

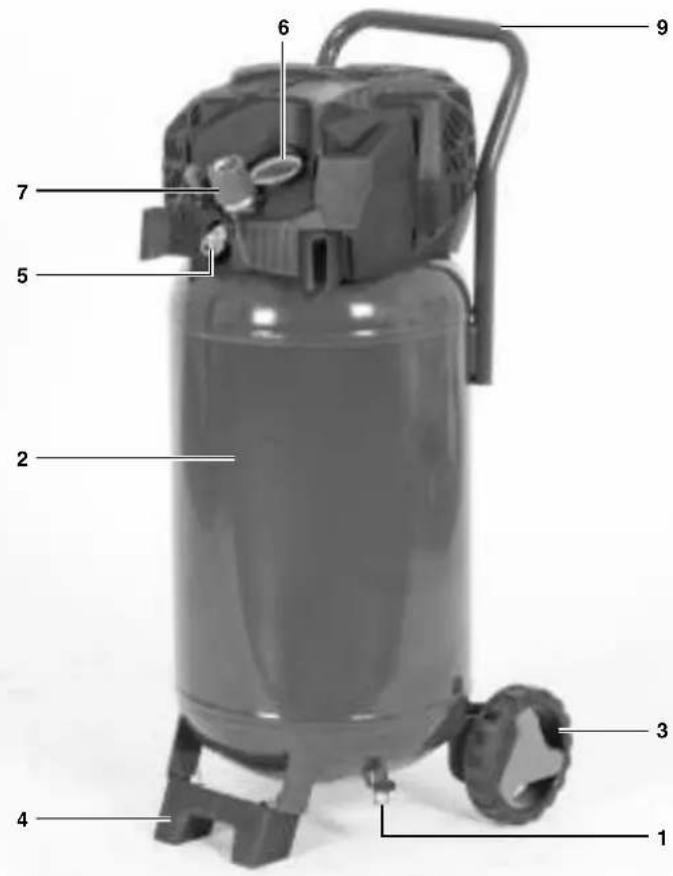

2.1 Gerätebeschreibung (Bild 1-3)

1. Ablassschraube für Kondenswasser
2. Druckbehalter
3. Rad
4. StandfuB
5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgeleisen werden)

7. Druckregler

8. Ein-/ Aus-Schalter
9. Transportgriff
10. Zubehör-Halterung

A Achsschraube

B Sicherungsmutter
C Schraube
D Unterlegscheibe

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an den nachstgelegen-nen zuständigen Baumarkt. Bittle beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfern den Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen如果玩家! Es besteht Verschluckungs- und Erstickungsgefahr!

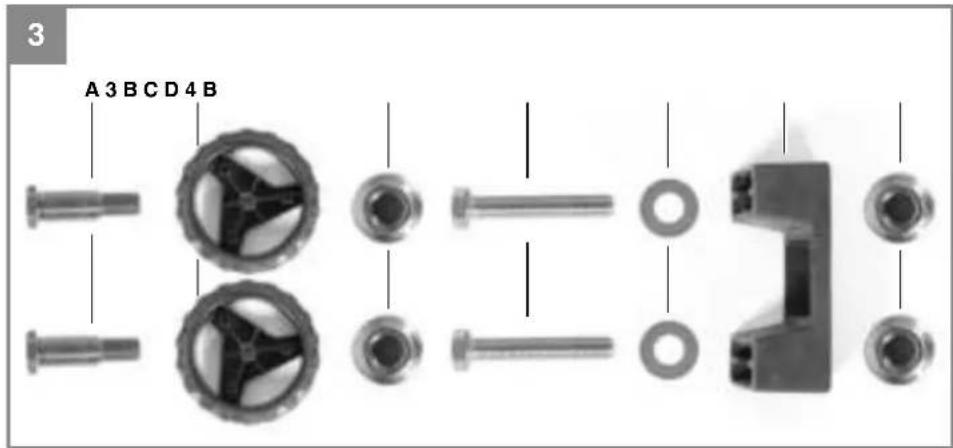

Rad (2x)
StandfuB
Schaube (2x)
Radkappe (2x)
- Unterlegscheibe (2x)
- Achsschraube (2x)
- Sicherungsmutter (4x)
Originalbetriebsanleitung
- Sicherheitshinweise

D

3. Bestimmungsgemäß Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwirklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss: 230 V ~ 50 Hz

Motorleistung kW: 1,5

Betriebsart: S325%

Leerlaufdrehzahl n_o (Pumpe): 4000 min

Leerlaufdrehzahl n_D (Motor): 18000 min

Betriebsdruck bar: max. 10

Druckbehaltervolumen (in Liter): 50

Theo. Ansaugeistung l/min.: 240

Abgabeleistung (Druckluft)

bei 7 bar: .76 Liter/min

Abgabeleistung (Druckluft)

bei 4 bar: 107 Liter/min

Schalleistungspegel L_WA in dB: 97

Unsicherheit KwA 1,5dB

Schaldruckpegel L_DA in dB: 77

Unsicherheit K_DA 1,5dB

Schutzart: IP20

Gerategewicht in kg: ca. 23 kg

S3 25% :Aussetzbetrieb,ohne Anlauf,ohne Bremsung (Spieldauer 10 min).Bei Aussetzbetrieb wird immer die prozentuale Einsatzdauer (25%) angegeben, damit in den Betriebspaussen durch konvektive Kuhlung die entstandene Übertemperatur abgegeben werden kann.Der Aussetzbetrieb besteht aus der Einsaltzeit und den Kuhlpaussen,Betriebsspiel genannot.

Der Betrachtungszeitraum beträgt 10 Minuten.

25% Einschaltdauer bedeuten, dass das Elektrowerkzeug 2,5 Minuten mit der Nennaufnahmeleistung betrieben werden kann, davon schliebt sich eine Abkuhlphase von 7,5 Minuten an.

Gerausch

Die Gerauschemisswerte wurden entsprechend EN ISO 3744 ermittelt.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sollen dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
  Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
  Den Kompressor nicht in feuchten oder nassen Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen (gut beluftet, Umgebungstemperatur +5^ bis 40^ ) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflambbare Gase befinden.
  Der Kompressor ist geeignet fur den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser garbeitet wird, ist der Einsatz nicht zulässig.
• Betreiben Sie das Gerät nur auf festen, ebenen Untergrund.

D

6. Montage und Inbetriebnahme

Achtung! Vor der Inbetriebnahme das Gerat unbedingt komplettt montieren!

6.1. Montage des StandfuBes (4)

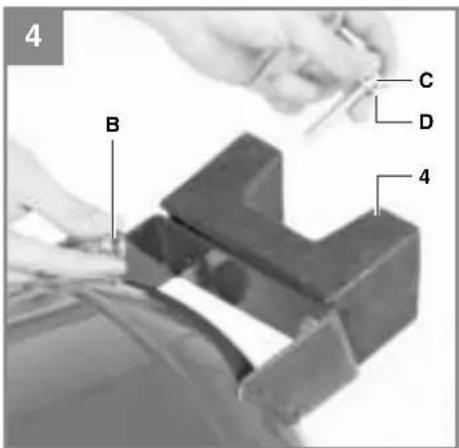

Der beiliegende Gummipuff er muss entsprechend Bild 4 montiert werden.

6.2. Montage der Rader (3)

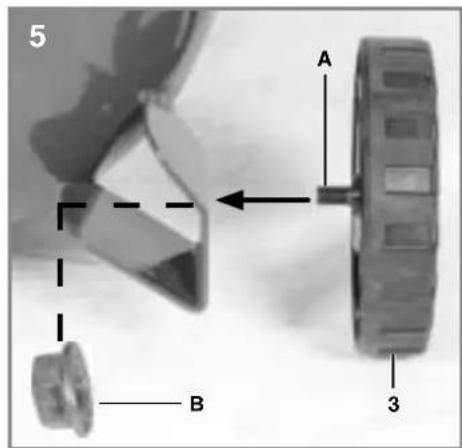

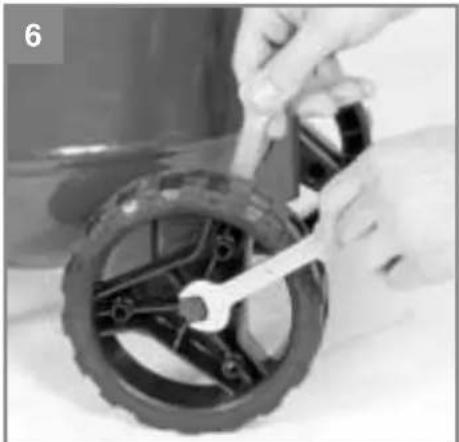

Die beiliegenden Räder themselves. Bild 5 und Bild 6 montiert werden.

6.3.Netzanschluss

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung It. Maschinenleistungsschild übereinstimmt. Lange Zuteilungen, sowie Verlangerungen, Kabeltrommel usw. verursachen Spannungabfall und konnen den Motoranlauf verhindern. Bei niedrigen Temperatures unter +5^ ist der Motoranlauf durch Schwergängigkeit gefahrdet.

6.4 Aus-/Einschalter (8)

Durch Drucken des Knopfes (8) wird der Kompressor eingeschaltet.

Zum Ausschalten des Kompressors muss der Knopf (8) erneut gedrückt werden (Bild 2).

6.5 Druckeinstellung: (Abb. 1)

Mit dem Druckregler (7) kann der Druck am Manometer (6) eingestellt werden.
Der eingestellte Druck kann an der Schnellkupplung (5) entnommen werden.

6.6 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt.

Einschaltdruck ca. 8 bar

Ausschaltdruck ca. 10 bar

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Achtung!

Ziehen Sie vor allen Reinigung- und Wartungsarbeiten den Netzstecker.

Achtung!

Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

Achtung!

Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffe des Gerätes angereiben. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
  Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressorarf nicht mit Wasser, Lösungsmitteln o. A. gereinigt werden.

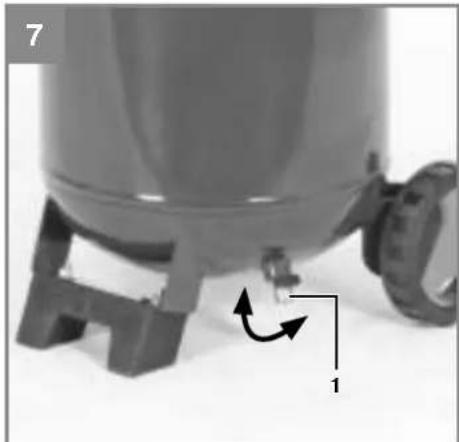

8.2 Kondenswasser (Abb. 7)

Achtung! Für dauerhafte Haltbarkeit des Druckbehalters (2) ist nach jedem Betrieb das Kondenswasser durch Öff nen der Ablasssschaube (1) abzulassen. Zum Öff nen muss der Hahn an der Ablasssschaube um 90^ gedreht werden. Neigen Sie zusätzlich den Kessel so, dass die Ablasssschaube der niedrigste Punk im Kessel ist und das Kondenswasser vollständig ablaufen kann. Drehen sie danach den Hahn zum Verschlieben wieder um 90^ . Kontrollieren Sie den Druckbehalter vor jedem Betrieb auf Rost und Beschäftigungen. Der Kompressor darf nicht mit einem beschiedigen oder rostigen Druckbehalter betriebenen werden. Stellen Sie Beschäftigungen fest, so wenden sie sichitte an die Kundendienstwerkstatt.

D

8.3 Lagerung

Achtung!

Ziehen Sie den Netzstecker, entfuften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Achtung!

Den Kompressor nur in trockener und fur Unbefugte unzuganglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

8.4 Kohlebürsten

Bei übermäßiger Funkenbildung让学生 Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten führen nur von einer Elektrofachkraft ausgewechselt werden.

8.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführrt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bereits ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

10. Mögliche Ausfallursachen

Problem Ursache Lösung
Kompressorläuft nicht	1. Netzspannung nicht vorhanden2. Netzspannung zu niedrig3. Außentemperatur zu niedrig4. Motor überhützt	1. Kabel, Netzstecker, Sicherung und Steckdose überprüften.2. Zu lange Verlängerungskabel vermeiden. Verlängerungs-kabel mit ausreichendem Aderquerschnitt verwenden.3. Nicht unter +5° C Außentemperatur betreiben.4. Motor abkühlen halten ggf. Ursache der Überhitzung beseitigen.
Kompressorläuft, jedoch kein Druck	1.Rückschlagventilundcht2. Dichtungen kaputt.3. Ablass-Schraube für Kondenswasser undicht.	1.Rückschlagventilaustauschen.2. Dichtungen überprüften, kaputte Dichtungen bei einer Fachwerkstatt ersetzen halten.3. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüften, ggf. ersetzen.
Kompressorläuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.	1.Schlauchverbindungenundcht.2. Schnellkupplung undicht.3. Zu weniger Druck am Druckregler eingestellt.	1.DruckluftschlauchundWerkzeuge überprüften, ggf. austauschen.2. Schnellkupplung überprüften, ggf. ersetzen.3. Druckregler weiter aufdrehen.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten
