GM-D8601 - Amplificateur de voiture PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance mono
Caractéristiques techniques principales	Classe D, 1 canal, technologie de réduction de bruit
Alimentation électrique	12 V DC
Dimensions approximatives	250 x 180 x 50 mm
Poids	1,8 kg
Compatibilités	Compatible avec la plupart des systèmes audio de voiture
Tension	10,5 V à 16 V
Puissance	600 W RMS à 1 ohm
Fonctions principales	Contrôle de gain, filtre passe-bas, protection contre la surchauffe
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparation possible, pièces disponibles chez le fabricant
Sécurité	Protection contre les courts-circuits et la surcharge
Informations générales utiles	Installation recommandée par un professionnel pour une performance optimale

FOIRE AUX QUESTIONS - GM-D8601 PIONEER

Comment connecter le Pioneer GM-D8601 à mon système audio ?

Pour connecter le GM-D8601, branchez les fils d'alimentation (positive et négative) à la batterie et à la masse. Connectez ensuite les entrées RCA de votre source audio aux entrées du amplificateur.

Quelle est la puissance de sortie du Pioneer GM-D8601 ?

Le GM-D8601 offre une puissance de sortie maximale de 1 600 watts, ce qui en fait un amplificateur très puissant pour vos haut-parleurs.

Comment régler le niveau de gain sur le GM-D8601 ?

Pour régler le niveau de gain, utilisez le bouton de gain sur le panneau avant de l'amplificateur. Commencez à un niveau bas et augmentez progressivement jusqu'à ce que vous atteigniez le son désiré sans distorsion.

Que faire si l'amplificateur chauffe trop ?

Assurez-vous que l'amplificateur est correctement ventilé et qu'il n'est pas obstrué par des objets. Si l'amplificateur continue de chauffer, vérifiez les connexions et assurez-vous qu'il n'est pas surchargé.

Puis-je utiliser le GM-D8601 avec un subwoofer de 2 Ohms ?

Oui, le GM-D8601 est compatible avec des subwoofers de 2 Ohms, offrant une puissance optimale pour ce type de configuration.

Comment savoir si l'amplificateur est en mode protection ?

Si l'indicateur LED sur l'amplificateur clignote en rouge, cela signifie qu'il est en mode protection. Vérifiez les connexions et assurez-vous que l'amplificateur n'est pas surchargé ou en court-circuit.

Est-ce que le GM-D8601 a une fonction de filtrage de fréquence ?

Oui, le GM-D8601 est équipé d'un filtre passe-bas réglable qui vous permet de définir la fréquence à laquelle le subwoofer commencera à reproduire le son.

Quel type de fusible utiliser pour le GM-D8601 ?

Utilisez un fusible de 30 ampères pour protéger correctement l'amplificateur contre les surcharges et les courts-circuits.

Comment installer le Pioneer GM-D8601 dans mon véhicule ?

Pour installer le GM-D8601, choisissez un emplacement bien ventilé, fixez l'amplificateur avec des vis, et suivez les instructions de câblage fournies dans le manuel d'utilisation.

MODE D'EMPLOI GM-D8601 PIONEER

Nous vous remercions d'avoir acheté cet apparéil PIONEER.

Pour garantir une utilisation correcte, lisez bien ce mode d'emploi avant d'utiliser cet appar-. peareil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRECAUTION de ce mode d'emploi.Conservez-le dans un endroit sur et facilement accessible pour toute consultation ulterieure.

Si vous souhaitez vous débarrasser de cet apparéil, ne le mettez pas à la poubelle avec vos ordures menagères. Il existe un système de collecte séparé pour les apparéils électroniques usages, qui doivent être récapucérés,traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usages gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés cédessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récapération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

Visitez notre site Web

Rendez-nous visite sur le site suivant: http://www.pioneer.fr

• Enregistrez votre produit. Nous conserverons les détails de votre achat dans nos fichiers pour vous aider à faire référence à ces informations pour une déclaration d'assurance en cas de perte ou de vol.
• Notre site Web fournit les informations les plus récentes sur PIONEER CORPORATION.

Si vous rencontres des problèmes

En cas d'anomalie, consultez le distributeur ou le service d'entretien agree par Pioneer le plus proche.

Quelques mots sur cet apparéil

Ce produit est un amplificateur mono pour hautparleur d'extrêmes graves. Si les canaux L (gauche) et D (droit) sont tous les deux connectés à l'entrée RCA de ce produit, la sortie sera combinée étant donné que ce produit est un amplificateur mono.

Avant de connecter/ dinstaller l'amplificateur

ATTENTION

• Cet apparéil est utilisé sur des vehicules écoupés d'une batterie 12 V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l'installation dans des vehicules de caravaning, des camions ou des bus.

Lors de l'installation de cet apparéil, veillez à connecter d'abord le fil de masse. Assurez-vous que le fil de masse est connecté correctement aux parties métalliques de la carrosserie du vehicule. Le fil de masse de cet apparéil doit être connecté indépendamment au vehicule à l'aide de vis différentes. Si la vis du fil de masse se desserre ou tombe, il peut en résultat un incendie, de la fumée ou un dysfonctionnement.
Assurez-vous de bien installer le fusible sur le fil de la batterie.
Utilisez toujours un fusible correspondant aux caractéristiques spécifiées. L'utilisation d'un fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des brûlures.
- Vérifiez les connexions de l'alimentation et des haut-parleurs en cas de rupture du fusible du fil de batterie vendu séparément ou de l'amplificateur. Détérminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique.
- Installez toujours l'amplificateur sur une surface plane. N'installez pas l'amplificateur sur une surface qui n'est pas plane ou sur une surface représentant une saillie. Ceci pourrait entraîner un dysfonctionnement.
- Lors de l'installation de l'amplificateur, ne laissez pas des pieces telles que des vis supplémentaires se coincer entre l'amplificateur et l'automobile. Ceci pourrait entraîner un dysfonctionnement.
- Ne laïsez pas cet apparéil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffce de l' apparéil. Les surfaces de l'amplificateur et des haut-parleurs connectés peuvent également chaufer et entraîner des brûlures mineures.
- En cas d'evénement anormal, l'alimentation de l'amplificateur est coupée de manière à évier tout dysfonctionnement de l'équipement. Dans ce cas, coupez l'alimentation du système et vérifie les connexions de l'alimenta

tion et des haut-parleurs. Si vous n'etes pas en mesure de déterminer la cause, veuillez contacter votre revendeur.

• Déconnectez toujours la borne négative Θ de la batterie préalablement, de manière à éviter tout risque de chocolélectrique ou de court-circuit lors de l'installation.
• N'essayez pas de démonze ou de modifiez cet apparéil. Ceci pourrait provoquer un incendie, une électrocution ou tout autre dys fonctionnement.

PRECAUTION

• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre lessons provenant de l'extérieur.
  L'utilisation prolongée du système stéreo du vehicule lorsque le moteur est à l'arrêt ou au ralentti peut épuiser la batterie.
• Connectez l'un des trois haut-parleurs d'extrêmes graves à l'amplificateur; 1: un haut-parleur d'extrêmes graves avec une entree nominale de 300 W (GM-D8601) / 500 W (GM-D9601) ou plus et une impedance de 4 ; 2: un haut-parleur d'extrêmes graves avec une entree nominale de 500 W (GM-D8601) / 800 W (GM-D9601) ou plus et une impedance de 2 ou 3: un haut-parleur d'extrêmes graves avec une entree nominale de 800 W (GM-D8601) / 1200 W (GM-D9601) ou plus et une impedance de 1 .

Si l'entrée nominale et l'impédance sont en dehors des plages ci-dessus, le haut-parleur d'extrêmes graves risque de prendre feu, de dégager de la fumée ou d'être endommage.

Quelques mots sur la fonction de protection

Ce produit est doté d'une fonction de protection.
Lorsque ce produit déetecte une anomalie, les fonctions suivantes permettent de protégger le produit et la sortie du haut-parleur.

L'indicateur POWER/PROTECT devient rouge et l'amplificateur se met hors service dans les situations indiquées ci-dessous.

Avant de commencer

Si la température à l'intérieur de l'amplificateur est trop élevé.
Si une tension CC est appliquée à la borne de sortie des haut-parleurs.

L'indicateur POWER/PROTECT devient rouge et le son de la sortie est coupé dans les situations indiquées ci-dessous.

Si la borne de sortie des haut-parleurs et le fil du haut-parleur sont en court-circuit.

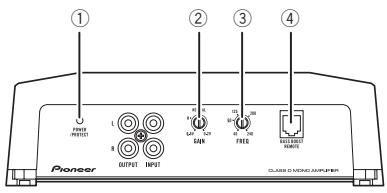

Description de l'appareil GM-D8601

Face avant

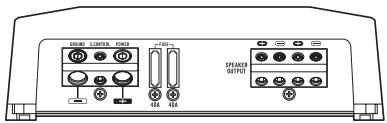

Face arrirée

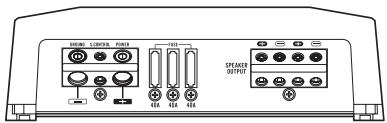

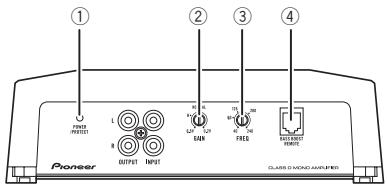

GM-D9601

Face avant

Face arrirée

Si nécessaire, utilisez un tournevis plat pour régler le commutateur.

① Indicateur POWER/PROTECT

L'indicateur de mise sous tension s'allume pour indiquer la mise sous tension.

L'indicateur devient rouge en cas d'anomalie.

Si la sortie reste faible alors que le volume du système stéreo du vehicule a été augmente, tournez les commandes vers un niveau plus faible. En cas de distorsion lors

de l'augmentation du volume du système stéreo du vehicule, tournez les commandes vers un niveau plus élevé.

• Procedez au réglage sur la position NORMAL pour l'utilisation avec un système stéreo de vehicule équipé d'une sortie RCA (sortie standard de 500mV ). Pour l'utilisation avec un système stéreo de vehicule Pioneer équipé d'une sortie RCA, dont la sortie maximale est de 4 V ou plus, réglez le niveau en fonction de celui de sortie du système stéreo du vehicule.

• Procedez au réglage sur la position H pour l'utilisation avec un système stéroide vehicule équipé d'une sortie de 4 V.

• Si la quantité de parasites est trop importante lors de l'utilisation des bornes d'entrée des haut-parleurs, tournez la commande de gain à un niveau plus élevé.

③ Commande de fréquence de coupure LPF (filtre passé-bas)

Vou pouvez sélectionner une fréquence de coupure de 40Hz à 240Hz .

④ Jack BASS BOOST REMOTE (telecommande du niveau d'accentuation des graves)

En connectant la télécommande du niveau d'accentuation des graves au jack de l'appareil central, vous pourrez selectionner le niveau d'accentuation de graves entre 0 dB et 18 dB.

Pour des instructions sur la connexion de la télécommande du niveau d'accentuation des graves à l'amplificateur, reportez-vous à la page 18, Schéma de connexion.

Réglage correct du gain

• Fonction de protection incluse pour éviter tout dysfonctionnement de l'appareil et/ou des haut-parleurs lié à une sortie excessive ou à une'utilisation ou une connexion incorrecte.
  Lors de l'émission desons à haut volume, etc., cette fonction coupe l'émission pendant quelques secondes. L'émission est ce-pendant rétablie une fois le volume de l'appareil central baisse.
• Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l'appareil central est élevé, réglez la commande de gain de l'amplificateur à un niveau adaptable au niveau de sortie maximal de la sortie préamp de l'appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôlées.
• Le son de l'appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d'entretien/agréé par Pioneer le plus proche.

Commande de gain de l'appareil

Niveau de préamp: 2 V (standard: 500 mV)

Niveau de préamp: 4V

L'illustration ci-dessus représenté le réglage de gain NORMAL.

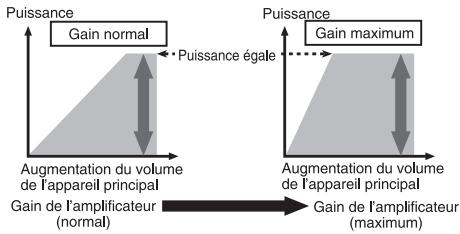

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil central

Si le gain de l'amplificateur est augmente de maniere incorrecte, les distorsions augmentent sans que la puissance soit beaucoup plus importante.

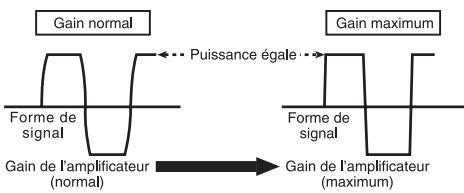

Forme de signal lors de l'émission à volume élevé avec la commande de gain de l'amplificateur

Forme de signal distordu avec sortie élevée, si vous augmentez le gain de l'amplificateur, la puissance n'est que légèrement modifiée.

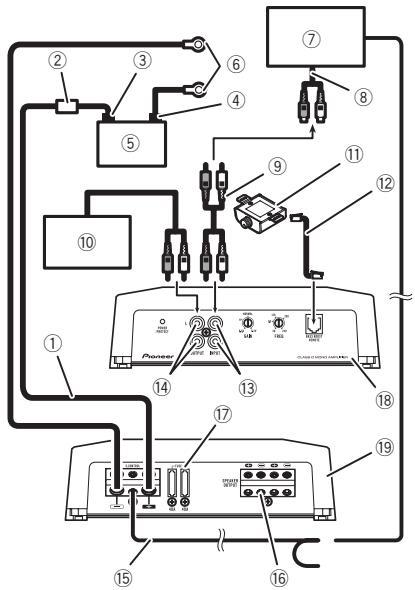

Scheme de connexion

① Fil de la batterie (vendu séparation)

• La longueur maximale du fil entre le fusible et la borne positive ④ de la batterie est de 30cm.
  Pour connaître la taille du fil, reportez-vous à la page 20, Connexion de la borne d'alimentation. Le fil de la batterie, le fil de terre et le fil de terre directe en option doivent être de la même taille. Une fois toutes les autres connexions à l'amplificateur effectuees, connectez la borne du fil de la batterie de l'amplificateur à la borne positive ① de la batterie.

② Fusible 100 A (GM-D8601) / 150 A (GM-D9601) (vendu séparation)

Chaque amplificateur doit être doté d'un fusible distinct de 100 A (GM-D8601) / 150 A (GM-D9601).

③ Borne positive ()
④ Borne négative ()
⑤ Batterie (vendue séparément)
⑥ Fil de terre, borne (vendu séparément) Les fils de terre doivent être de la même taille que le fil de la batterie.

À connecter au chássis ou à la carrosserie en métal.

⑦ Système stéreo de vehicule avec jacks de sortie RCA (vendu séparation)
⑧ Sortie externe
(9) Fil de connexion avec prises RCA (vendu sépa- rément)
10 Amplificateur avec jacks d'entrée RCA (vendu séparation)
11 Telecommande du niveau d'accentuation des graves
12 Fil de la télécommande du niveau d'accentuation des graves (5 m)
13 Jack d'entree RCA
14 Jack de sortie RCA
15 Fil de la télécommande du système (vendu séparément)
Connectez la borne mâle du fil à la borne de la télécommande du système stéreo du vehicule. La borne fémelle peut être connectée à la prise de commande du relais de l'antenne motorisée. Si le système stéreo du vehicule ne dispose pas d'une borne de télécommande, connectez la borne mâle à la borne d'alimentation via le contact d'allumage.
16 Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivant pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 20, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.
Fusible 40A× 2 (GM-D8601) / 40A× 3 (GM-D9601)
18 Face avant
19 Face arrriere

Avant de connecter l'amplificateur

ATTENTION

Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protéger le câblage, enroulez les sections en contact avec des pièces en métal dans du ruban adhésif.

Connexion des apparils

• Ne découpez jamais l'isolation de l'alimentation pour alimenter d'autres équipements. La capacité en courant du fil est limitee.

PRECAUTION

• Ne raccourcisé jamais aucun fil, faute de quoi le circuit de protection risque de fonctionner de manière incorrecte.
• Ne cablez jamais le cable négatif du haut-parleur directement à la masse.
• Ne réunisse jamais ensemble les câbles négatifs de plusieurs haut-parleurs.
• Si le fil de la télécommande du système de l'amplificateur est connecté à la borne d'alimentation via le contact d'allumage (12 VCC), l'amplificateur reste sous tension que le système stéreo du vehicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l'arrêt ou au ralenti.
• Installez et positionné le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs.

Installez et positionné le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du cable d'antenne et du syntoniseur.

Connexion des haut-parleurs

Cet amplificateur peut etre connecte a deux haut-parleurs en parallèle. Connectez les fils des haut-parleurs en fonction du mode selon l'illustration ci-dessous.

Précautions à prendre pour une connexion parallèle

• Lorsque vous branchez deux haut-parleurs en parallèle, assurez-vous que l'impédance synthétique est comprise entre 1 à 8 pour éviter que l'amplificateur ne prenne feu, ne dégage de la fumée et/ou ne soit endommagé.
  Lorsqu'il est connecté en parallèle avec une impédance synthétique inférieure à 1 à savoir en condition de fonctionne

ment normal, le son de cet amplificateur peut automatiquement etre coupé en cas d'émission d'un son à volume elevé. Baissez le volume jusqu'à ce que la fonction de coupure du son soit annulée.

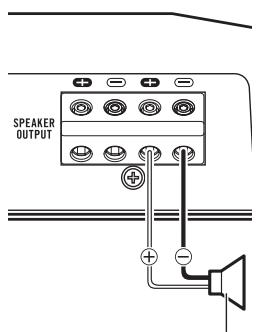

Lors de la connexion à un haut-parleur

Sortie des haut-parleurs

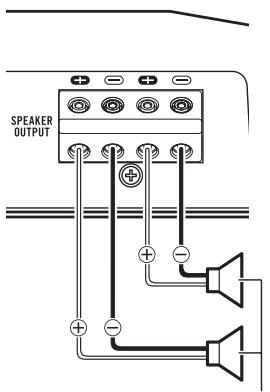

Lors de la connexion à deux haut-parleurs

La sortie des deux haut-parleurs est identique à celle d'un haut-parleur.

Sortie des haut-parleurs

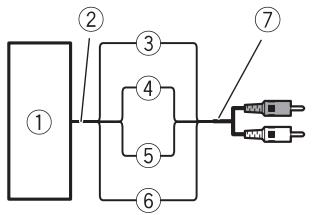

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs

Connectez les fils de sortie des haut-parleurs du système stéreo du vehicule à l'amplificateur à l'aide du fil d'entrée des haut-parleurs fourni, avec cordon RCA.

① Système stéreo du vehicule
② Sortie des haut-parleurs
③ Rouge: ⊕ droit
④ Noir: droit
⑤ Noir: gauche
⑥ Blanc: gauche
⑦ Fil d'entrée des haut-parleurs avec cordon RCA

Vers le jack d'entrée RCA de cet apparéil

Remarques

• Si les fils des haut-parleurs avec cordon RCA d'un apparéil central sont connectés à cet amplificateur, l'amplificateur se met automatiquement en service lorsque l' apparéil central est mis en service. Lorsque l' apparéil central est mis hors service, l'amplificateur se met automatiquement hors service. Cette fonction peut ne pas fonctionner sur certains apparéils centraux. Dans ce cas, utilisez le fil d'une télécommande du système (vendu séparation). Si plusieurs amplificateurs sont connectés de manière synchrone, reliez l' apparéil central et tous les amplificateurs via le fil de la télécommande du système.

• Connectez le fil de la télécommande du système lorsque vous souhaitezmettrele système stereo du vehicule sous tension, et non l'amplificateur.

• Cet amplificateur sélectionne automatiquement un mode de signal d'entrée entre le niveau RCA et le niveau de haut-parleur en détectant un signal d'entrée.

Connexions de bornes sans soudure

• Etant donné que le fil se relâche dans le temps, il doit être inspecté régulièrement et resser ré si nécessaire.
• Ne soudez et ne pliez pas les extrémités des fils tordus.
• Lors du serrage, veillez à ne pas coincer la gaine isolante du fil.
  Utilisez la clé hexagonale fournie pour serrer et desserrer la vis de la borne de l'amplificateur et pour serrer fermement le fil. Veillez à ne pas trop serrer la vis, faute de quoi le fil pourrait être endommagé.

Connexion de la borne d'alimentation

ATTENTION

Si le fil de la batterie n'est pas fermement fixe à la borne à l'aide des vis de la borne, des risques de surchauffe, d'anomalie de fonctionnement et de blessures, brûlures mineures incluses, existent.

Utilisez toujours le fil de la batterie et le fil de terre recommendés, qui sont vendus séparément. Connectez le fil de la batterie directement sur la borne positive () de la batterie du vehicule et le fil de terre sur la carrosserie du vehicule.
- La taille de fils recommendée (AWG: American Wire Gauge) est la suivante. Le fil de la batterie, le fil de terre et le fil de terre directe en option doit être de la même taille.
Utilisez un fil de 8AWG à 16AWG pour les haut-parleurs.

Connexion des apparils

Taille du fil de terre et du fil de batterie

Longueur du fil	Taille du fil
moins de 3,6 m	6 AWG
moins de 6,4 m	4 AWG

1 Positionnez le fil de la batterie du compartment du moteur jusqu'à l'intérieur du vehicule.

• Lors du perçage d'un trou de passage des cables dans la carrosserie du vehicule et le passage d'un fil de la batterie à travers celui-ci, voirlez à ne pas créé un court-circuit du fil en l'endommageant avec les bords coupants ou les Bavures du trou.

Une fois toutes les autres connexions de l'amplificateur effectuees, connectez la borne du fil de batterie de I'amplificateur a la borne positive () de la batterie.

① Borne positive ()
② Fil de la batterie (vendu séparément) La longueur maximale du fil entre le fusible et la borne positive de la batterie est de 30 cm.
③ Fusible 100 A (GM-D8601) / 150 A (GM- D9601) (vendu séparation) Chaque amplificateur doit être doté d'un fus-sible distinct de 100 A (GM-D8601) / 150 A (GM-D9601).

2 Utilisez une pince coupante ou un couteau à lame rétractable pour dénuder l'extrémité du fil de la batterie, connectez le fil de terre et le fil de la télécommande afin d'exposer environ 10mm à l'extrémité de chacun des fils, puis torsadez les extrémités exposées des fils.

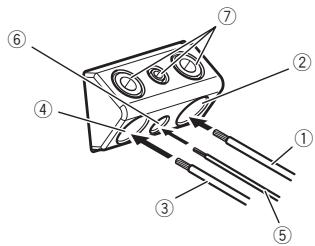

3 Connectez les fils à la borne.

Fixez fermement les fils à l'aide des vis de la borne.

① Fil de la batterie
② Borne d'alimentation
③ Fil de terre
(4) Borne de terre
⑤ Fil de la télécommande du système
⑥ Borne de la telecommande du système
⑦ Vis de la borne

Connexion des appareils

Connexion des bornes de sortie des haut-parleurs

1 Utilisez une pince coupante ou un couteau à lame rétractable pour dénuder l'extrémité des fils des haut-parleurs et exposer environ 10mm de fil, puis torsadez le fil.

2 Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs.

Fixez fermement les fils à l'aide des vis de la borne.

① Vis de la borne
(2) Fils des haut-parleurs
③ Bornes de sortie des haut-parleurs

Avant d'installer l'amplificateur

ATTENTION

• Afin de garantir une installation correcte, utilisez les pieces fournies de la maniere indiquee. Si vous utilisez des pieces autres que celles fournies, celles-ci risquent d'endomma ger des pieces internes de l'amplificateur ou peuvent se desserrer, ce qui entrainerait I'arrêt de I'amplificateur.
• Ne procedez pas à l'installation dans:

— Des emplacements où l'appareil peut blesser le conducteur ou les passagers en cas d'arrêt soudain du vehicule.
— Des emplacements où l'appareil peut gérer le conducteur, tels que sur le sol devant le siège du conducteur.

• Installee les vis autotaraudeuses de telle maniere que la pointe des vis n'entre en contact avecaucun fil.Cela est important pour éviter toute coupure des fils par les vibrations du vehicule,ce qui pourrait entraîner un incendie.
  Assurez-vous que les fils ne sont pas coincés dans le mecanisme coulissant des sièges ou ne touchent pas les jambes d'un passager, car cela pourrait entraîner un court-circuit.
• Lorsque vous percez pour installer l'amplificateur, vérifietz always qu'il n'y a aucune piece derrière le panneau et que tous les cables et équipements importants (conduites de carburant/freinage, cablage, par exemple) sont protégés des dommages.

PRECAUTION

• Afin de garantir une dissipation de la chaleur correcte au niveau de l'amplificateur, vérifie les points suivants lors de l'installation :

— Laissez suffisamment de place au-dessus de l'amplificateur pour permettre une ventilation correcte.
- Ne couvrez pas l'amplificateur avec un tapis de sol ou de la moquette.

• Placez les câbles à l'écart de tous les endroits chauds, par exemple les sorties de chauffage.

• L'emplacement d'installation optimal varie en fonction du modele de vehicule. Fixez l'amplificateur à un emplacement suffisamment rigide.

• Vérifiez toutes les connexions et tous les systèmes avant l'installation finale.
• Une fois l'amplificateur installé, vérifie que la roue de secours, le cric et les outils peuvent facilement être retirés.

Fixation de la télécommande du niveau d'accentuation des graves

Fixez à l'aide de vis autotaraudeuses (3 mm × 10 mm) à un emplacement facilement accessible tel que sous le tableau de bord.

Vis autotaraudeuses (3mm× 10mm)

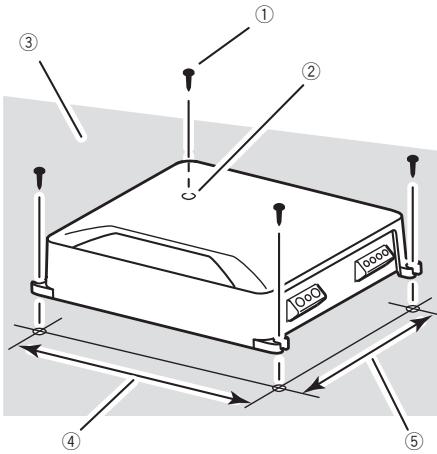

Exemple d'installation sur le tapis de sol ou le chassin

1 Placez l'amplificateur à l'emplacement d'installation souhaité.

Insérez les vis autotaraudées fournies (4 mm × 18 mm) dans les trouss pour vis et appuyez sur les vis à l'aide d'un tournevis de manière créé une empreinte de l'emplacement des trouss d'installation.

2 Percez des trous de 2,5 mm de diamètre au niveau des empreintes, sur le sol ou directement sur le chassin.

3 Installez l'amplificateur à l'aide des vis autotaraudeuses fournies (4 mm × 18 mm).

① Vis autotaraudeuses (4 mm × 18 mm)
(2) Percez un trou de 2,5 mm de diamètre.
③ Tapis de sol ou chassin
④ Distance entre les trous: 257 mm (GM-D8601) / 307 mm (GM-D9601)
⑤ Distance entre les trous: 181 mm (GM-D8601) / 181 mm (GM-D9601)

Informations complémentaires

\section*{Caracteristiques techniques}

GM-D8601

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse Pôle négatif

Consommation electrique

24 A (4Ω en alimentation en continu)

Courant extrait en moyenne

2,9A (4Ω pour un canal)

4,0 A (2Ω pour un canal)

6,0 A (1 Ω pour un canal)

Fusible 40 A x 2

Dimensions (L× H× P) ....265mm × 60mm× 200 mm

Poids 2,7 kg (fils de câblage non inclus)

Puissance de sortie maximale

600W× 1(4) / 1600W× 1(1Ω)

Puisance de sortie continue

300W×1（a14.4V,4Ω

20 Hz à 240 Hz, ≤ 1% DHT)

500W× 1 (a 14,4V,2

100 Hz, ≤ 1% DHT)

800 W × 1 (à 14,4 V, 1 Ω

100 Hz, ≤ 1% DHT)

Impedance de charge 4Ω (1Ω à 8Ω acceptable)

Réponse en fréquence 10 Hz à 240 Hz (+0 dB, -3 dB)

Rapport signal/bruit 100 dB (réseau IEC-A)

Filtre salle-bas :

Fréquence de coupure

40 Hz à 240 Hz

Pente de coupure .-12 dB/octave

Accentuation des graves :

Fréquence 50 Hz

Niveau 0 dB à 18 dB

Commande gain :

RCA 200 mV à 6,5 V

Haut-parleur 0,8V à 16 V

Niveau d'entrée maximal/impédance :

RCA 6,5V/25kΩ

Haut-parleur 16 V/12kΩ

GM-D9601

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse . Pôle négatif

Consommation electrique

39 A (4Ω en alimentation en continu)

Courant extrait en moyenne

3,7A (4Ω pour un canal)

5,2A (2Ω pour un canal)

7,5A (1Ω pour un canal)

Fusible 40A×3

Dimensions (L× H× P) 315mm × 60mm×

200mm

Poids 3,3 kg (fils de câblage non inclus)

Puisance de sortie maximale

1000W×1(4Ω)/2400W

X1(1Ω)

Puisance de sortie continue

500W×1（a 14,4V,4Ω

20 Hz à 240 Hz, ≤ 1% DHT)

800W× 1 (a 14,4V,2

100 Hz, ≤ 1% DHT)

1200W×1（a14,4V，1Ω

100 Hz, ≤ 1% DHT)

Impedance de charge 4Ω (1 Ω à 8Ω acceptable)

Réponse en fréquence 10 Hz à 240 Hz (+0 dB, -3 dB)

Rapport signal/bruit 100 dB (Réseau IEC-A)

Filtre salle-bas :

Fréquence de coupure

40 Hz à 240 Hz

Pente de coupure .-12 dB/octave

Accentuation des graves :

Frequence 50 Hz

Niveau 0 dB à 18 dB

Commande gain :

RCA 200 mV à 6,5 V

Haut-parleur 0,8Va16V

Niveau d'entrée maximal/impédance :

RCA 6,5V/25kΩ

Haut-parleur 16V/12kΩ

Remarques

• Les caractéristiques et la presentation peuvent être modifiées sans avis préalable.
• Le courant extrait moyen correspond quasivement au courant maximal extrait par cet apparreil lors de l'entrée d'un signal audio. Utilisez cette valeur lors du calcul du courant total extrait par plusieurs amplificateurs.

Visitez www.pioneer.fr (ou www.pioneer.eu) pour enregistrer votre apparéil.

Tous droits de reproduction et de

traduction réservés.

Printed in China

Imprimé en Chine
