MANUALE UTENTE GM-D8601 PIONEER

Manuale d'istruzioni

Grazie per aver acquistato quello prodotto PIONEER

Leggere attentamente quello manuale prima di utilizzato il prodotto, per assicurarne il corretto utilizzato. è particolarmente importante leggere e osservare le precauzioni contrassegnate da AVVERTENZA e ATTENZIONE contuhe in quello manuale. Conservare il manuale in un luogo sicuro e accessibile, per consuluzione futura.

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclo.

Gli utenti privati dei Paesi membri dell'Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuito.mente presso i centri di raccolta specificati o presso il rivenditore al dettaglio (se l'acquisto è stato eseguito presso un rivenditore di quello tipo).

Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento.

In quello modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenir i potenziali effetti negativi per l'ambiente e la salute umana.

Visita il nostro sito Web

Visita il seguente除去 Web: http://www.pioneer.it

• Sarà possibile registrar il prodotto. Pioneer conserverà i dettagli dell'acquisto per agevolare il riferimento a tali informazioni nel caso di una richiesta di risarcimento assicurativa, come in caso di furto o smarrimento.
• Sul nostro除去 Web sono disponibili le informazioni più recenti su PIONEER CORPORATION.

In caso di problemi

Nel caso che Anything non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato Pioneer più vicino.

Informazioni su questo prodotto

Questo prodotto è un amplificatore mono per subwoofer. Se entrambi i canali L (sinistro) e R (destro) sono collegati all'ingresso RCA di questo prodotto, il segnale audio in uscita viene combinato poiché quello prodotto è un amplificatore mono.

Prima di collegare/ installare l'amplificatore

AVVERTENZA

• Questa unità è compatibile con i veicoli dotati di batteria da 12 volt e messa a terra negativa. Prima di installarla in un veicolo ricreazionale, su un camion o un bus, controllare la tensione della batteria.

• Quando si installa l'unità, assicurarsi di collegare per prima casa il cavo di messa a terra. Verificare che il cavo di messa a terra sia correttamente collegato alla scopca metallica del veicolo. Il cavo di messa a terra dell'unità deve essere collegato al veicolo separatamente con viti diverse. Se la vite per il cavo di messa a terra si allenta ocade, possono verificarsi incendi, emissione di fumo o danni.

• Controllare attentamente che il fusabile installato al cavo della batteria.
  Utilizzato esclusivamente fusibili della portata prescritta. L'uso di fusibili non corretti potrebè provocare surriscaldamento e emissione di fumo, danni al prodotto e lesioni personali, come ustioni.
• Se un fusibile del cavo speciale batteria venduto a parte o dell'amplificatore si brucia, verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Determinare e risolverve la causa del problema, quando sostituire il fusibile con un equivalente identico.
  Installare sempre l'amplificatore su una superficie piatta. Evitare di installarlo su superfici non piatte o con sporenze. In caso contrario, possono verificarsi malfunzionamenti.
• Durante l'installazione dell'amplificatore, evitare che parti come viti in excesso rimangano incastrate tra l'amplificatore e il veicolo. In caso contrario, possono verificarsi malfunzionamenti.
• Non lasciare che questa unità entri in contatto con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, in caso di contatto con liquidi, possono verificarsi surriscaldamento, emissione di fumo, e danni all'unità.

Inoltre potrebbero surriscaldarsi le superfici dell'amplificatore e degli altoparlanti collegati, con seguente pericoli di uszioni.

• In caso di anomalie, l'alimentazione verso l'amplificatore viene scollegata per impedire malfunzionamenti del prodotto. In quello caso, scollegare l'alimentazione dell'intero sistema e verificare i collegamenti della sorgenste di alimentazione e degli altoparlanti. Se non

si riesce a determinare la causa del problema, contattare il rivenditore.

• Durante l'installazione, verificare semprepreventivamente che il terminale negativo dellabattery sua scollegato, per evitare il rischio di folgorazione o corto circuito.
  Non tentare di smontare o modificare esta unità. Cio potrebbe causare incendi, scosse elettriche o altri malfunzionamenti.

ATTENZIONE

• Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall'esterno.
  L'uso prolongato del car stereo除去 il motore del veicolo è spento o la marcia è in folle, potrebbe scaricare la batteria.
• Collegare i tre subwoofer all'amplificatore; 1: un subwoofer con ingresso nominale di 300 W (GM-D8601) / 500 W (GM-D9601) o superiore e un'impedenza di 4Ω, 2: un subwoofer con ingresso nominale di 500 W (GM-D8601) / 800 W (GM-D9601) o superiore e un'impedenza di 2Ω o 3: un subwoofer con ingresso nominale di 800 W (GM-D8601) / 1 200 W (GM-D9601) o superiore e un'impedenza di 1Ω

Se l'ingresso nominale e l'impenenza sono al di fuori di questi intervalli, sussisterà il rischio di incendi, emissione di fumo o danni al subwoofer.

Informazioni sulla funzione di protezione

Questo prodotto è dotato della funzione di protezione. QuandoQuesto prodotto rileva anomalie, le funzioni riportate di seguito si attiveranno per proteggere l'uscita del prodotto e degli altoparlanti.

• Nelle situazioni descripte di seguito l'indicatore POWER/PROTECT diventerà rosso e l'amplificatore si spegnerà.

Se la temperatura all'interno dell'amplificatore diventa troppo alta.
Se al terminale di uscita altoparlanti viene applicata tensione CC.

01 ( Prima di iniziare

L'indicatore POWER/PROTECT si illumina di rosso e l'uscita viene silenziata nelle situazioni descritte di seguito.

Se il terminale di uscita altoparlanti o il cavo altoparlanti sono in corto circuito.

Nomenclatura

GM-D8601
Lato frontale

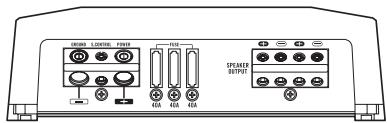

Lato posteriore
GM-D9601

Lato frontale

Lato posteriore

Se è necessario regolare la posizione dell'interrettore, utilizzare un cacciavite a testa piatta.

① Indicatore POWER/PROTECT

L'indicatore di accensione si illumina per indicare che l'alimentazione è collegata.

• In caso di anomalie, l'indicatore diventa rosso.

② Comando GAIN (guadagno)

Se il suono in uscita rimane bassoanche quando si aumento il volume del car stereo, portare i comandi su un livello inferiore. Se

quando si aumento il volume del car stereo il suono risultta distorto, portare i comandi su un livello superiore.

• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500mV ), portare i comandi sulla posizione NORMAL. In caso di uso in combinazione con un car stereo Pioneer dotato di presa di tipo RCA con potenza di uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo.
• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA con uscita di 4 V, portare i comandi sulla posizione H.
• Se l'utilizzo del terminale d'ingresso altoparlanti genera una grande quantità di rumore, portare il lavoro del guadagno ad un livello superiore.

③ Comando frequenza di taglio LPF (filtropassa basso)

E possible selezionare una frequenza di taglio da 40Hz a 240Hz .

④ Connettore BASS BOOST REMOTE (comando a distanza del livello di incremento dei bassi)

Collegando il dato a distance del livello di incremento dei bassi al connettore dell'unità principale, sare possibile selezionare un livello di incremento dei bassi da 0 dB a 18dB.

Per istruzioni sul collegamento del comando a distanza del livello di incremento dei bassi all'amplificatore, vedere Schema di collegamento a pagina 31.

Impostazione corretta del guadagno

• É inclusa una funzione di protezione per impedire malfunzionamenti dell'unità e/o degli altoparlanti dovuti a livelli di uscitaecessivi, o a uso o collegamenti non corretti.
• Se l'audio viene emesso a volume eccessivo, e in altre condizioni di quello tipo, quetta funzione interrompe l'uscita per alcuni secondi. L'uscita dell'audio riprende quando il volume sull'unità principale viene ridotto.
• Se l'uscita dell'audio viene interrotta, i comandi del guadagno potrebbero essere stati regolati in modo non corretto. Per assicurare che l'audio venga emesso costamenteanche se il volume dell'unita principale è alto,regolare il dato del guadagno dell'amplificatore su un livello adatto al livello massimo di uscita preamplificato dell'unità principale, in modo che il volume non subisca variazioni e che si limitino le emissioni audio eccessive.
• Anche se il volume e il guadagno sono regolati correttamente, l'audio dell'unità potrebbe venire periodicamente interrotto. In questi casi, contattare la stazione assistenza Pioneer più vicina.

Comando del guadagno di esta unità

Livello di uscita al preamplificatore: 2 V (Stan

dard: 500mV

Livello di uscita al preamplificatore: 4V

L'illustrazione in alto alla mystra l'impostazione NORMAL del guadagno.

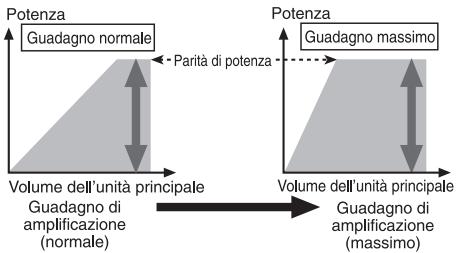

Relazione tra il guadagno dell'amplificatore e la potenza di uscita dell'unità principale

Se il guadagno dell'amplificatore viene regolato su un livello eccessivo, si aumento la distorsione, non la potenza.

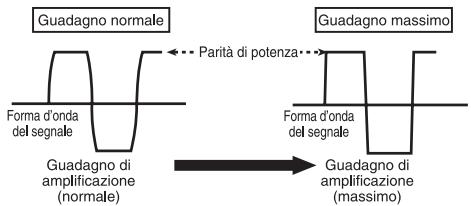

Forma d'onda del segnale con volume di uscita eccessivo e lavoro del guadagno dell'amplificatore

Forma d'onda del segnale distorta con livello di uscita eccessivo, se si aumento il guadagno dell'amplificatore non si riesce ad ottenere un aumento apprezzabile della potenza di usci-ta.

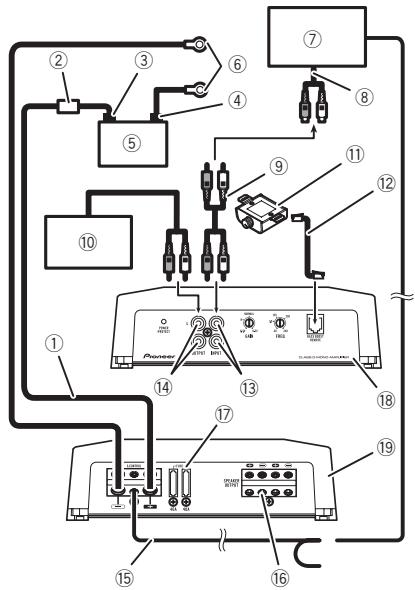

Schema di collegamento

① Cavo batteria (venduto a parte)

• La lunghezza massima del cavo tra il fusibile e il terminale positivo della batteria è di 30 cm.
• Per le dimensioni del cavo, vedere Collegamento del terminale di alimentazione a pagina 34. Il cavo batteria, il cavo di messa a terra e il cavo di messa a terra diretta opzionale devono averle stesse dimensioni. Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo batteria dell'amplificatore al terminale positivo ④ della batteria.

② Fusibile 100 A (GM-D8601) / 150 A (GM-D9601) (venduto a parte)

Ogni amplificatore delve essere protetto da fusibili separati da 100 A (GM-D8601) / 150 A (GM-D9601).

③ Terminale positivo (⊕)
④ Terminale negativo (Θ)
⑤ Cavo batteria (venduto a parte)
⑥ Cavo di messa a terra, terminale (venduto a parte)

I cavi di messa a terra devono essere delle stesse dimensioni del cavo batteria.
Collegare alla scopca metallica o al telaio.

⑦ Car stereo con connettori di uscita RCA (venduto a parte)
(8) Uscita esterna
Cavi di collegamento con spine RCA (venduti a parte)
10 Secondo amplificatore con connettori d'ingresso RCA (venduto a parte)
Comando a distance del livllo di incremento dei bassi
Cavo del lavoro a distance del livello di incremento dei bassi (5 m)
13 Connettore d'ingresso RCA
14 Connettore di uscita RCA
15 Cavo telecomandoSYSTEMA (venduto a parte) Collegare il terminale maschio di quello cavo al terminale del telecomando delsystema car stereo. Il terminale femmina più essere collegato al terminale di controllo del relè dell'antenna automatica. Se il car stereo non è dotato di terminale per il telecomando del systema, collegare il terminale maschio al terminale di alimentazione tramite l'interruttore della chiave di aviamento.
16 Terminali di uscita altoparlanti
Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 33.
Fusibile 40A× 2 (GM-D8601)/ 40A× 3 (GM-D9601)
18 Lato frontale
19 Lato posteriore

Prima di collegare l'amplificatore

AVVERTENZA

Assicurare i cavi con morsetti per cavi o nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio nei punti in cuiippo si trovato contatto con parti metalliche.

Collegamento delle unità

Non tagliare mai l'isolante della sorgente di alimentazione per collegare l'alimentazione ad altri appearecchi. La capacité di carico di corrente del cavo è limitata.

ATTENZIONE

Non cortocircuitare mai i cavi, altrimenti il circuito di protezione potrebbe non funzionare correttamente.
Non collegare mai direttamente a terra il cavo negativo dell'altoparlante.
Non legare mai assieme più cavi negativi degli altoparlanti.
- Se il cavo del telecomando diSYSTEMA dell'amplificatore viene collegato al terminale di alimentazione tramite l'interruttore della chiave di avviamento (12 V c.c.), l'amplificatore rimarà sempre acceso quando l'interruttore della chiave di avviamento è attivato, independentemente da se il car stereo è accesso o spento. Pertanto la batteria potrebbe scricarsi se il motore del veicolo rimane a lungo al minimo o con la marcia in folle.
Installare e intradare il cavo batteria venduto a parte quando più lontano possibile dai cavi degli altoparlanti.

Installare e intradare il cavo batteria venduto a parte, il cavo di messa a terra e i cavi degli altoparlanti e dell'amplificatore quanto più lontano possibile dall'antenna, dal cavo del- l'antenna e dal sintonizzatore.

Collegamento degli altoparlanti

Questo amplificatore più essere collegato a due altoparlanti in parallelo. A seconda della modalità, collegare i conduitori degli altoparlanti in base alla figura在哪stra in basso.

Precauzioni per il collegamento in parallelo

• Quando si collegano due altoparlanti in parallelo, assicurarsi che l'impedenza sintetica sua compresa tra 1 Ω e 8 Ω per evitare il

rischio di incendi, emissione di fumo e/odanni all'amplificatore.

• Generalmente, quando l'amplificatore viene collegato in parallelo con un'impen-denza sintetica inferiore a 1 , l'audio viene automaticamente disattivato in caso di vo-1ume elevato. Ridurre il volume fino ad annullare la funzione di disattivazione dell'audio.

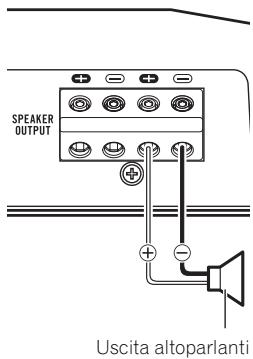

Collegamento a un altoparlante

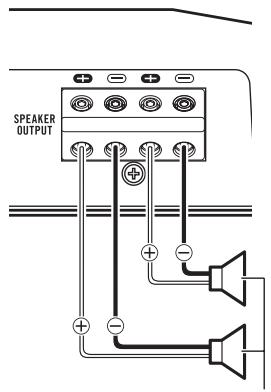

Collegamento a due altoparlanti

L'uscita è la stessa sia in caso di collegamento di uno o due altoparlanti.

Uscita altoparlanti

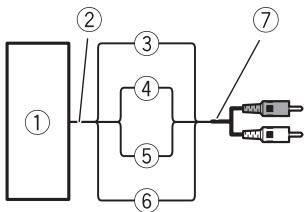

Collegamenti utilizzando un cavo di ingresso altoparlanti

Collegare i cavi di uscita altoparlanti del car stereo all'amplificatore utilizzando il cavo di ingressso altoparlanti fornito con cavo a terminale RCA.

① Car Stereo
② Uscita altoparlanti
③ Rosso: Destra
④ Nero:Destra
⑤ Nero:Sinistra
⑥ Bianco: Sinistra
⑦ Cavo di ingresso altoparlanti con cavo a terminale RCA

Al connettore di ingresso RCA di questa unità

Note

• Se i cavi degli altoparlanti con cavo a terminale RCA di un'unità principale vengono collegati a quello amplificatore, l'amplificatore si accenderà o spegnerà automaticamente quando l'unità principale viene accesa o spenta. Questa funzione potrebbe non funzionare con alcune unità principali. In tal caso, utilizzato il cavo del telecomando diSYSTEMA (venduto a parte). Se vengono collegati contemporaneamente più amplificatori in sincronia, collegare l'unità principale e tutti gli amplificatori utilizzando il cavo del telecomando diSYSTEMA.
• Collegare il cavo del telecomando di sistema se si desidera accendere solo il car stereo, non l'amplificatore.
• Questo amplificatore selezione automaticamente la modalità del segnale in ingresso tra il livello RCA e il livello degli altoparlanti me

diante la rilevazione del segnale in ingressso.

Concessioni terminalisenza saldature

• Poiché il cavo tende ad allentarsi nel tempo, è necessario ispezionario e, se necessario, serrarlo a intervalli regolari.
  Non saldare o unire le estremita di cavi at-torcigliati insieme.
• Apportare le necessarie regolazioni assicurandomi di non serrare la guaina isolante del cavo.
  Utilizzare il chiavino esagonale fornito per serrare e allentare la vite terminale dell'amplificatore e quindi utilizzato per fissare saldamente il cavo. Fare attenzione a non serrareccessivamente la vite,per non danneggiare il cavo.

Collegamento del terminale di alimentazione

AVVERTENZA

Se il cavo della batteria non viene saldamente fissato al terminale utilizzato le apposite viti, sus-sisterà il rischio di surriscaldamento, malfunzionamento e lesioni personali, come uszioni lievi.

Utilizzare sempre il cavo batteria e cavo di messa a terra consigliati, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo () della batteria del veicolo e il cavo di messa a terra alla scopca del veicolo.
- Le dimensioni dei cavi consigliate (AWG: American Wire Gauge) sono le seguenti. Il cavo batteria, il cavo di messa a terra e il cavo di messa a terra diretta opzionale devono averile le stesse dimensioni.
Utilizzare un cavo di dimensioni comprese tra 8AWG e 16 AWG come cavo altoparlanti.

Dimensioni cavo batteria e cavo di messa a terra

Lunghezza cavo	Diametro cavo
meno di 3,6 m	6 AWG
meno di 6,4 m	4 AWG

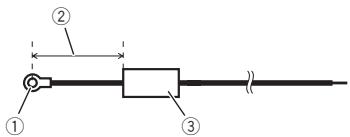

1 Instradare il cavo batteria dal vano motore all'interno del veicolo.

• Quando si insertisce un cavo batteria atraverso un foro passante appositamente praticato nella scocca del veicolo, prestare attenzione a non cortocircuitare il cavo danneggiandolo con gli spigoli taglienti o frastagliati del foro.

Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo batteria al terminale positivo () della batteria.

① Terminale positivo (⊕)
② Cavo batteria (venduto a parte) La lunghezza massima del cavo tra il fusibi- le e il terminale positivo della batteria è di 30 cm.
③ Fusibile 100 A (GM-D8601) / 150 A (GM-D9601) (venduto a parte)

Ogni amplificatore deve essere protetto da fusibili separati da 100 A (GM-D8601) / 150 A (GM-D9601).

2 Utilizzare pinze o una taglierina per spelare l'estremità del cavo batteria, del cavo di messa a terra e del cavo del comando a distanza delsystema per esporre circa 10mm all'estremità di ciascuno dei cavi, quindi torcere le estremità esposte.

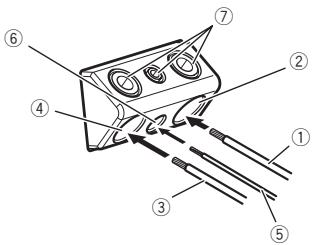

3 Collegare i cavi al terminale.

Fissare saldamente i cavi con le viti terminali.

① Cavo batteria
② Terminale di alimentazione
③ Cavo di messa a terra
④ Terminale GND

Collegamento delle unità

(5) Cavo telecomando planta
⑥ Terminale telecomando planta
⑦ Viti terminali

Collegamento dei terminali di uscita altoparlanti

1 Utilizzando pinze o una taglierina, esporre le estremità dei cavi degli altoparlanti di circa 10mm ,quindi torcere i cavi.

2 Collegare i cavi degli altoparlanti ai terminali di uscita altoparlanti.

Fissare saldamente i cavi con le viti terminali.

① Viti terminali
② Cavi altoparlanti
③ Terminali di uscita altoparlanti

Prima di installare l'amplificatore

AVVERTENZA

• Per assicurare un'installazione corretta, utilizes i componenti forniti nel modo indico. Se vengono utilizzati componenti diversi da quelli forniti, le parti interne dell'amplificatore potrebbero subire danni, o allentarsi, provocando lo spegnimento dell'amplificatore.
  Non eseguire l'installazione in:

Posizioni in cui l'unità potrebbe ferire il conducente o i passeggeri se il veicolo frena improvvisamente.
Posizioni che potrebbero interferire con la guida, come il pianale di fronte al sedile del conducente.

Installare le viti autopilettanti in modo tale che le estremità delle viti non entrino a contatto con alcun cavo. Questa precauzione è importante per impedire che i cavi vengano tagliati dall'avigrazione del veicolo, con seguente pericolò di incendio.
- Accertarsi che i cavi non si impiglino nel meccanismo di scorrimento dei sedili o tocchino le game dei passeggeri del veicolo, provocando cortocircuiti.
- Quando si praticano fori per installare l'amplificatore, verificare sempre che dietro il pannello non si trovi alcun componente. Proteggere tutti i cavi e gli organi importanti (ad esempio, linee del carburante o dei freni, cavi).

ATTENZIONE

• Per assicurare la corretta dissipatione del calore dall'amplificatore, osservare quando segue durante l'installazione:

Riservare uno spazio adeguato per la corretta ventilazione al di sopra dell'amplificatore.
Non coprire l'amplificatore con tappetini di alcun tipo.

Non posizionare i cavi in luoghi soggetti a surriscaldamento, come le bocchette dell'impianto di riscaldamento.

• La posizione di installmente ottimale varia a seconda del modello del veicolo. Fissare l'amplificatore in una posizione sufficientemente rigida.
• Controllare tutti i collegamenti e i sistemi prima dell'installazione finale.
• Dopo aver installmento l'amplificatore, verificare che la ruota di scorta, il martinetto e gli attrezzi siano agevolmente accessibili.

Montaggio del dato a distanza del livello di incremento dei bassi

Montare con viti autofilettanti (3 mm × 10 mm) in un luogo lavorente accessibile come ad esempio sotto al crusotto.

Viti autopilettanti (3mm× 10mm)

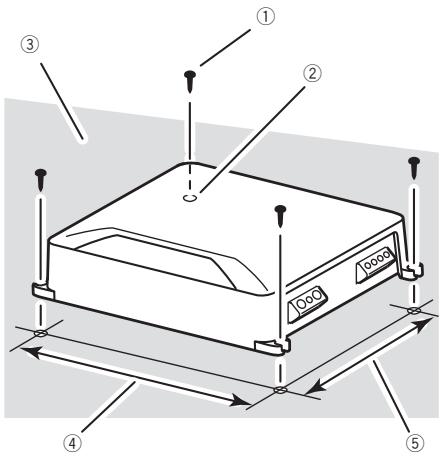

Esempio di installmente sul pianale o sul telaio

1 Posizione l'amplificatore nella posizione di installmente desiderata.
Inserire le viti autofilettanti fornite (4 mm × 18 mm) negli appositi fori con un cacciavite in modo che lascino una traccia nella posizione in cui dovranno essere praticati i fori.
2 Praticare fori del diametro di 2,5 mm sulle tracce lasciate delle viti sulla tappezeria o direttamente sul telao.

3 Installare l'amplificatore utilizzato le viti autofilettanti fornite (4mm× 18mm)

① Viti autopilettanti (4mm× 18mm)
(2) Praticare un foro di 2,5 mm di diametro.
③ Tappezzeria o telaio
④ Distanza da foro a foro: 257 mm (GM-D8601) / 307 mm (GM-D9601)
⑤ Distanza da foro a foro: 181 mm (GM-D8601) / 181 mm (GM-D9601)

Informazioni supplementari

Dati tecnici

GM-D8601

Alimentazione 14,4 V di c.c. (variazioni consentite da 10,8 V a 15,1 V)

Messa a terra Negativa

Consumo 24A (con potenza continua, 4

Corrente media consumata 2,9A (4Ω per un canale) 4,0A (2Ω per un canale) 6,0A (1Ω per un canale)

Fusibile 40 A x 2

Dimensioni (L× A× P) 265 mm x 60 mm x 200 mm

Peso 2,7 kg (cavi non inclusi)

Potenza massima prodotta 600W× 1(4) / 1600W× 1 (1Ω)

Potenza d'uscita continua 300W × 1 (a 14,4V, 4 da 20 Hz a 240 Hz, ≤ 1% THD) 500 W × 1 (a 14,4V, 2 100 Hz, ≤ 1% THD) 800 W × 1 (a 14,4V, 1 100 Hz, ≤ 1% THD)

Impedenza di carico 4Ω (variazioni consentite da 1Ω a 8Ω)

Risposta in frequenza ....da 10 Hz a 240 Hz (+0dB, -3 dB)

Rapporto segnale/rumore ... 100 dB (rete IEC-A)

Filtro passa basso: Frequenza di taglio ....da 40 Hz a 240 Hz Pendenza di taglio ....-12 dB per ottava

Incremento dei bassi:
Frequenza 50 Hz
Livello da 0 dB a 18 dB

Comando guadagno: RCA da 200 mV a 6,5 V Altoparlanti da 0,8 V a 16 V

Livello di ingresso massimo / impedenza: RCA 6.5 V/25 kΩ Altoparlante 16 V/12 kΩ

GM-D9601

Alimentazione 14,4 V di c.c. (variazioni consentite da 10,8 V a 15,1 V)

Messa a terra Negativa

Consumo 39A (con potenza continua, 4

Corrente media consumata 3,7A (4Ω per un canale) 5,2A (2Ω per un canale) 7,5A (1Ω per un canale)

Fusibile 40A x 3

Dimensioni (L× A× P) 315 mm x 60 mm x 200 mm

Peso 3,3 kg (cavi non inclusi)

Potenza massima prodotta 1000W× 1(4) / 2400W × 1 (1Ω)

Potenza d'uscita continua 500W× 1 a 14,4V,4Ω,da 20 Hz a 240 Hz, ≤ 1% THD) 800W× 1 a 14,4V,2Ω, 100 Hz, ≤ 1% THD) 1200W× 1 a 14,4V,1Ω, 100 Hz, ≤ 1% THD)

Impedenza di carico 4Ω (variazioni consentite da 1Ω a 8Ω)

Risposta in frequenza ...da 10 Hz a 240 Hz (+0 dB, -3 dB)

Rapporto segnale/rumore ... 100 dB (rete IEC-A)

Filtro passa basso:
Frequenza di taglio ....da 40 Hz a 240 Hz
Pendenza di taglio ....-12 dB per ottava

Incremento dei bassi:
Frequenza 50 Hz
Livello da 0 dB a 18 dB

Comando guadagno: RCA .da 200 mV a 6,5 V Altoparlanti .da 0,8 V a 16 V

Livello di ingresso massimo / impedenza: RCA 6,5 V/25 kΩ Altoparlante 16 V/12 kΩ

Note

• Caratteristiche tecniche e design sono soggetti a eventuali modifiche alla preavviso.

• La corrente media consumata è uguali circa alla corrente massima consumata da esta unità quando viene ricevuto un segnale audio. Utilizzato quello valore per il calcolo della corrente totale consumata da più amplificatori di potenza.

Si prega di visitare il site www.pioneer.it (o www.pioneer.eu) per registrar il prodotto.
