GEBRUIKSAANWIJZING GM-D8601 PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze handleiding voordat u het product in gebruik neemt zodate u het goed leert gebruiken. Lees vooral de gedeelten die met WAAR-SCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand ligende plaat s zodate u hem indien nodig altijd kut raadplegen.

Deponeer dit product Niet bij het gewone huishoudelijk afval wonneur u het wilt verwijdenen. Er bestaat een speciala wettelijk voorgeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en derecycling van gebruekte elektronische producten.

In de lidstaten van de EU en in Zwitserland en Noorwegen können particulieren afgedankte elektronische producten gratis bij de waarvoord bestemde verzamelplaatsen inleveren. Als u een soortgelijk lately product koopt,kest u het afgedankte product ook bij uw verkooppunt inleveren.

Als u in een ander land woont, neem dan contact op met deplaatselijke overheid voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afge-dankte product op de juiste wijze worden verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

Bezoek once website

Hier vindt u once site: http://www.pioneer.nl

• Registreer uw product. Wij bewaren de gegevens van het product dat u hebt aangeschäft zodate eenvoudig kut opvragen als u die nodig macht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal.
• Op once website vindt u de LASTe informatie over PIONEER CORPORATION.

Bij problemen

Als dit product Niet maar behoren functioneert,\ kunt u contact opnemen met uw leverancier of het dichtstbijzijnde erkende Pioneer- servicecentrum.

Informatie over dit product

Dit product is een monoversterker voor een subwoofer. Als zowel het linker (L) alsrechtter (R) kaaal zijn aangesloten op de RCA-ingang van dit product, wordt de uitgang gemixt omdat dit producteen monoversterker is.

Vóró u de versterker aansluit of installeert

WAARSCHUWING

• Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Voordat u het toestel in een camper, recreatievoertuig, vrachtwagen of bus installeert, moet u het voltage van de accu controeren.

Vóró u begint

• Let er bij installmentie van dit toestel op dat de aardkabel eerst worden aangesloten. Zorg ervoor dat de aardkabel correct is aangesloten op metalen onderdelen van de carrosserie. De aardkabel van dit toestel要去 afzonderlijk en met aparte schroeven met het voertuig worden verbonden. Als de schroef van de aardkabel losraakt,+kennen brand, rook en defecten ontstaan.
• Vergeet nicht om de zekering op de accukabel te installereren.
• Gebruik alleen zekeringen van de aangegeven waarde. Het gebruik van ongeschikte zekeringen kan oververhitting, rookontwikkeling, schade aan het product en lichamelijk letsel zoals brandwonden veroorzaken.
• Indien de zekering van de los verkrijgbare accudraad of de versterker smelt, moet u de aansluitingen van de voeding en de luidsprekers controleren. Verhelp eerst de oorzaak van het probleem en verrang de zekeringervolgens door een(AP)gelijkwaardige zekering.
• Installeer de versterker algijd op een vlak oppervlak. Installer de versterker Niet op een oppervlak dat Niet effen is of uitsteeksels heeft odomat dat tot storing kan leiden.
• Let er bij het installereren van de versterker op dat er geen onderdelen (zoals extra schroeven)CUSSEN HET Toestel EN HET Voertuig ingeklemd raken.Dat kan storing veroorzaken.
  Zorg ervoor dat het toestel Niet met vloeistof in aanraking komt. Dat kan een elektrische schok of rookvorming, oververhitting en schade aan het toestel veroorzaken.

De behuizing van de versterker en de erop aangesloten luidsprekers hunnen ook heb worden en lichte brandwonden veroorzaken.

• Bij een storing worden de stroomvoorziening maar de versterker afgesneden om schade te voorkomen. Schakel als dat gebeurt het systemeuit en controllerer de stroomvoorziening en de luidsprekeraansluitingen. Als u deoorzaak van het probleem Niet zich kunt bepalen, neemt u contact op met uw leverancier.

• Ontkoppel altijd eerst de negatieve pool van de accu om een elektrische schok of kortslui-ting te voorkomen tijdens de installmentie.

• Probeer Niet het toestel uit elkaar te halen of te wijzigen. Daardoorkest u brand, een elektrische schok of andere storingen veroorzaken.

LET OP

Zet het volume nooit zo hoog dat u geluiden buiten het voertuig Niet meer+kunt horen.
- Langdurig gebruik van het audiosystem kan de accu uitputten wanner de motor is uitgeschakeld of stationair draait.
- Sluit een van de volgende drie subwooferns op de versterker aan; 1: een subwoofer met een nominale ingang van 300 W (GM-D8601) / 500 W (GM-D9601) of meer en een impedantie van 4 ; 2: een subwoofer met een nominale ingang van 500 W (GM-D8601) / 800 W (GM-D9601) ofmeer en een impedantie van 2 ; of 3: een subwoofer met en nominale ingang van 800 W (GM-D8601) / 1200 W (GM-D9601) ofmeer en een impedantie van 1

Als de nominale ingang en de impedantie bui- ten het bovenstaande bereik vallen, kan de subwoofer brand vatten, gaan roken of beschadigd raken.

Informatie over de beveiligingsfunctie

Dit product is voorzien van een beveiligingsfunctie. Als het product een abnormale situatie detecteert, treden de volgende functies in werkung om het product en de luidsprekeruitgang te beschermen.

• In de volgende gezallen worden de indicator POWER/PROTECT rood en worden de verster-keruitgeschakeld.

• Als de temperatuur in de versterker te hoog oploopt.
  — Als er gelijkspanning worden gezet op de luidsprekeruitgang.

• In de volgende gevallen worden de indicator POWER/PROTECT rood en worden de uitgang gedempt.

— Als er kortsluiting optreedtussen de luid-sprekeruitgang en de luidsprekerkabel.

Het toestel installeren

Wat is wat

GM-D8601
Voorzijde

Achterzijde
GM-D9601

Voorzijde

Achterzijde

Gebruik indien nodig een platte schroeendraaier om de schakelaar te verzetten.

① POWER/PROTECT-indicator

Het voedingslampje brandt wanneer de voeding is ingeschakeld (ON).

• In een ongewone situatie worden de indicator rood.

② GAIN-regelknoppen (versterkingsfactor)

Als het geluidsniveau laag blijft hoewel u de autoradio luider zet, zet u de regelknuppen lager. Als het geluid verrormd worden wan

neer de autoradio luider worden gezet, zet u de regelknoppen hoger.

• Voor gebruik met een autoradiosysteme met RCA (standaarduitgang van 500mV ) stelt u de knoppen af op NORMAL. Voor gebruik met een Pioneer-autoradiosysteme met RCA en een maximale uitgangsspanning van 4 V of hoger, stemt u het niveau af op de uitgang van de autoradio.
• Voor gebruik met een systemdem met RCA met een uitgangsspanning van 4 V, stelt u deze af op H.
• Als er te veel ruis klinkt wanner de luid-spekeringangen gebruikt worden, draait u de regelknuppen hoger.

③ LPF (low pass filter) instilling drempelfrequentie

U kunt een drempelfrequentie instellen tussen 40Hz en 240Hz .

④ BASS BOOST REMOTE-ingang (afstandsbediening voor het bass boost-niveau)

Als u de afstandsbediening voor het bass boost-niveau op het hoofdtoestel aansluit, kurz u een niveau instellen van 0 dB tot 18dB.

Raadpleeg Aansluitschema op bladzijde 68 voor instructies over het aansluiten van de afstandsbediening van de bass boost op de versterker.

De versterkingsfactor correct instellen

• Een correcte instelling van de versterkings-factor beschermt het toestel en/of de luid-sprekers gegen storing door een te hooguitgangsiveau, onjuist gebruik of een verkeerde aansluiting.
• Als het geluidsniveau enz. te hoog worden, sluit deze functie het uitgangssignaal enkele seconden af. Het signaal worden waar doorgelaten runawayer het volume op het hoofdtoestel daalt.
• Onderbrekingen in de geluidsweergave kuren erop duiden dat de versterkingsfactor Niet juist is afgesteld. Om geluidsonderbrekingen bij een hoog volume van het hoofdtoestel te vermijden, moet u de versterkingsfactor van de versterker aanpassen aan het maximale preoutuitgangsniveau van het hoofdtoestel, zodat het volume ongewijzigd blijft en een te sterk uitgangssignaal worden voorkomen.
• Het kan geleuren dat het geluid toch worden afgeb broken als de versterkingsfactor en het volume correct zijn ingesteld. Neem in dat geval contact op met het dichtstbijzijnde erkende servicecentrum van Pioneer.

De gain-regelknop op dit toestel

Preout niveau: 2 V (Standaard: 500mV )

Preout niveau: 4V

Op de afbeelding hierboven ziet u de instelling NORMAL.

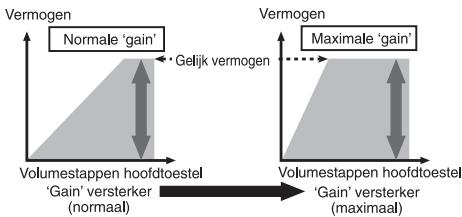

Verband:tussen deversterkingsfactor van de versterker en hetuitgangsvermogen van hethoofdtoestel

Een onjuiste verhoging van de versterkingsfactor van de versterker resulteert slechts inmeervervorming en weinig vermogenstoename.

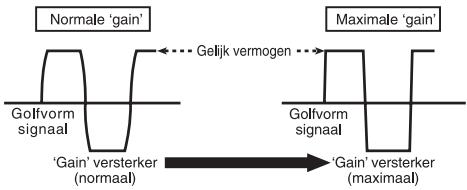

Golfvormig signaal bij hooguitgangsvolume metversterkingsregeling voor deversterker

De golfvorm worden verrormd bij een hoog uitgangsniveau. Het vermogen wijzigt nauwelijks als u de versterkingsfactor van de versterker verhoogt.

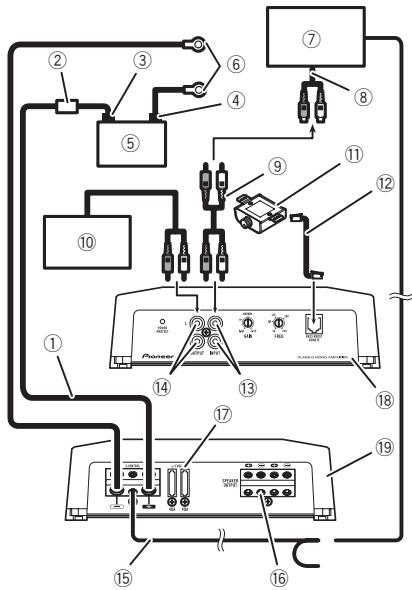

Aansluitschema

① Accukabel (apart verkrijgbaar)

• De maximumlengthe van de kabelussen de zekering en de positieve ① occupool is 30 cm.
• Voor de draadgrootte, raadpleeg De voedingsaansluiting verbinden op bladzijde 70. De accukabel, de aardkabel en de optionele directe aardkabel要去en even groot়n. Nadat u alle andere aansluitingen op de versterker voltooid hebt, verbindt u de accukabelaansluiting van de versterker met de positieve occupool.

② Zekering 100 A (GM-D8601) / 150 A (GMD9601) (apart verkrijgbaar) Elke versteker moet een afzonderlijke zekering hebben van 100 A (GM-D8601) / 150 A (GM-D9601).
③ Positieve (⊕) pool
④ Negatieve (Θ) pool
⑤ Accu (apart verzrikjgbaar)
⑥ Aardkabel, aansluiting (apart verkrijgbaar) De aardkabels要去en even groot় als de accukabel.

Sluit deze aan op een metalen gedeelte van de carrosserie of het chassis.

⑦ Autoradio met RCA-uitgangen (apart verkrijg-. baar)
⑧ Externaluitgang
⑨ Aansluitkabel met RCA-stekkers (apart verkrijjgbaar)
10 Versterker met RCA-ingangen (apart verkrijgbaar)
11 Afstandsbediening voor het bass boost-niveau
Draad voor afstandsbedieten voor het bass boost-niveau (5m)
⑬ RCA-ingang
14 RCA-uitgang
Kabel van systeemafstandsbediening (apart verzrijgbaar) Verbind het mannelijkke aansluitpunt van deze kabel met het aansluitpunt voor de systeemafstandsbediening van de autoradio. Het rouwelijkke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automatische antenne. Indien de autoradio Niet is voorzien van een aansluiting voor de systeemafstandsbediening, verbindt u het mannelijkke aansluitpunt via de contactschakelaar met de voedingsaansluiting.
16 Luidsprekeraansluitingen Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidsprekeringangskabel op bladzijde 70.
(17) Zekering 40A × 2 (GM-D8601) / 40A × 3 (GM-D9601)
Voorzijde
19 Achterzijde

Vóró u de versterker aansluit

WAARSCHUWING

• Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Wikkel kabels die gegen metalen onderdelen liggen ter bescherming in met tape.

De toestellen aansluiten

• Snijd in geen geval de isolatie van de voedingskabel open om andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

LET OP

• U mag kabels nooit inkorten,ondat daardoor storing kan optreden in het beveiligingscircuit.
• Verbind de negatieve luidsprekerkabel nooit rechtstreeks met de aarding.
  Voeg meerere negatieve luidsprekerkabels nooit samen.
• Als de systemdafstandsbedieningskabel van de versterker met de voeding is verbonden via de contactschakelaar (12 V gelijstkroom), blijdt de versterker ingeschakeld zolang het contact aan staat (ongeacht of de autoradio is in- of uitgeschakeld). Hierdoor kan de accu worden uitgeput wonneer de motor uit staat of stationair draait.
• Installeer de partir verkrijgbare accukabel zo ver möglichk van de luidsprekerkabels.
• Installer de partir verkrijgbare accukabel, aardkabel, luidsprekerkabels en de versterker zich voer möglichk van de antennene, de antennekabel en de tuner.

De luidsprekers aansluiten

De versterker kan op twee luidsprekers parallel worden aangesloten. Sluit de luidsprekerdra den correct aan volgens de afbeeldingen hieronder.

Voorzorgsmaatregelen voor parallelle aansluiting

• Als u twee luidsprekers parallel aansluit, moet u ervoor zorgen dat de synthetische impedantie:tussen 1 en 8 bedraagt om te voorkomen dat de versterker brandt vat, gaat roken en/of beschadigd raakt.
• Als u een parallelaansluiting maakt met een synthetische impedantie van minder dan 1 kan de versterker door een staandarfunctie bij een hoog volume automa

tisch gedempt worden. Verlaag in dat geval het volume tot de demping uitgeschakeld worden.

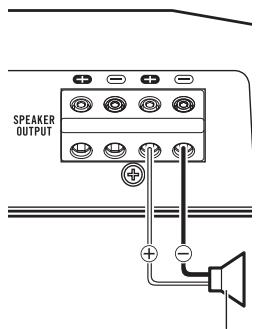

Aansluiten op één luidspreker

Luidsprekeruitgang

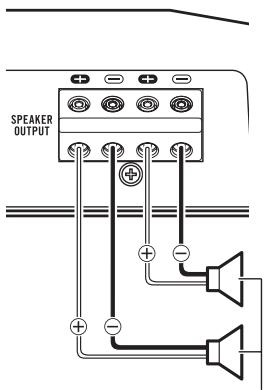

Aansluiten op twee luidsprekers

De uitgang van twee luidsprekers is gelijk aan die van een luidspreker.

Luidsprekeruitgang

De toestellen aansluiten

Aansluting via de luidspre- keringangskabel

Verbind de luidsprekeruitgangen van de autoradio met de versterker d.m.v. de bijgeleverde luidsprekerkabels met RCA-stekker.

① Autoradio
② Luidsprekeruitgang
③ Rood: rechts
④ Zwart: rechts
⑤ Zwart: links
⑥ Wit: links ⊕
⑦ Luidsprekeringang met RCA-stekker Naar RCA-ingang van dit toestel

Opmerkingen

• Als het hoofdtoestel via luidsprekerdraad met een RCA-stekker op de versterker worden aangesloten, worden de versterker automatisch inen uitgeschakeld wanneer het hoofdtoestel worden aan- en uitgezet. Deze functie werkt nicht in combinatie met sommige hoofdtoestellen. Gebruik in dat geval een systemafstandsbedieningskapitel (afzonderlijk verwrijjgbaar). Als meerde versterkers synchroon worden aangesloten, verbindt u het hoofdtoestel en alle versterkers via de systemafstandsbedieningskapitel.
• Sluit de systeemafstandsbediening aan indien u de autoradio zonder de versterker wilt gebruiken.
• De versterker selecteert automatisch de ingangssignaalmodus door te detecteren of het ingangssignaal RCA-niveau of luidsprekerniveau heeft.

Aansluitingen nicht solderen

• De kabel moet periodiek gecontroleerd en (indien nodig) vastgezet worden odomat hij na verloop vanarendiskommt.
• Soldeer of vlecht de kabeluiteinden nicht aan of in elkaar.
• Let op dat de isolatiemantel van de kabel Niet worden ingeklemd wonneer u de kabel vastzet.
• Gebruik de bijgeleverde moersleutel om de bevestigingsschroef van de versterker vast te draaien of los te make, en om de kabel vast te leggen. Let op dat u deze Niet te hard aandraait omdat daardoor de draad worden beschadigd.

De voedingsaansluiting verbinden WAARSCHUWING

Indien de accukabel Niet goed (met de aansluit-schroeven) wordt aangesloten, bestaat er een risico op oververhitting, storingen en lichamelijk letsel zoals lichte brandwonden.

• Gebruik algtd de aanbevolen accu-en aard-kabels, die afzonderlijk verkrijngbaar zijn. Sluit de accukabelrechtstreeks op de positieve () pool van de accu van het voertuig aan, en de aardkabel op de carrosserie.
• De aanbevolen kabelgrootte (AWG: American Wire Gauge) is als volgt. De accukabel, de aardkabel en de optionele directe aard-kabel要去en even groot়.
• Gebruik een kabel van 8AWG tot 16AWG voor de luidsprekerkabel.

Afmetingen accukabel en aardkabel

Kabellengte	Kabeldikte
minder dan 3,6 m	6 AWG
minder dan 6,4 m	4 AWG

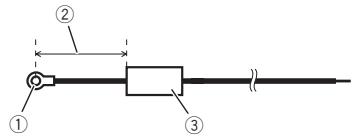

1 Trek de accukabel vanuit het motor-compartment door maar het voertuiginterieur.

• Als u een doorvoeropening voor de kabel boort in de carrosserie, let dan op dat de kabel Niet beschadigd kan raken door de snijranden en geen kortsluiting kan make. As nadat u alle andere aansluitingen op de sterker hebt voltooid, verbindt u het accuansluitpunt op de versterker met de positieve) occupool.

① Positieve (⊕) pool
② Accukabel (apart verzrijgbaar) De maximumlengte van de kabelussen de zekering en de positieve occupool is 30~cm
③ Zekering 100 A (GM-D8601) / 150 A (GM-D9601) (apart verkrijgbaar)
Elke versterker要去 een afzonderlijke zeker-ing hebben van 100 A (GM-D8601) / 150 A (GM-D9601).

2 Strip met een draadtang of zakmes ongeveer 10mm van het uiteinde van de accukabel, de aardkabel en de kabel van de systeemafstandsbediening, en draai het blootgelegde uiteinde van de kabel samen.

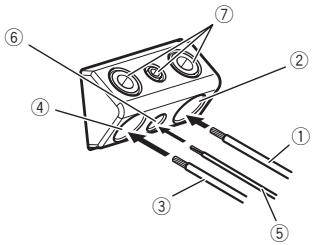

3 Sluit de kabels aan.

Schroef de kabels stevig vast.

① Accukabel
② Voedingsaansluiting
③ Aardkabel
④ Aardaansluiting
⑤ Kabel systeemafstandsbediening
⑥ Aansluiting systeemafstandsbediening
⑦ Aansluitschroeven

De luidsprekeraansluitingen

1 Strip met een draadkniptang of geschikt mes het uiteinde van de luidsprekerkabel. Leg onceveer 10mm kabel bloot en verwlecht het uiteinde.

2 Sluit de luidsprekerkabels op de luid-sprekeruitgangen aan.

Schroef de kabels stevig vast.

① Aansluitschroeven
② Luidsprekerkabel
③ Luidsprekeraansluitingen

Vóró u de versterker installeert

WAARSCHUWING

• Voor een correcte installmentatie要去 de geleverde onderdelen op de aangegeven wijze gebruiken. Andere onderdelen dan de geleverde{kunnen het binnenwerk van de versterker beschadigen of los raken en de versterker alle Dienst doen weigeren.
• Installer het toestel Niet:

opplaatsen waar de bestuurdere passagiers erdoor verwond hunken raken wanneer het voertuig plotseling stopt.
opplaatsenaar het de bestuurderrakan hinderen,bijvoorbeeld op de vloer bij debestuurdersplaats.

• Plaats zichtappende schroeven zo dat de punt van de schroef geen kabels raakt. Dit is belangrijk,ondat de kabel anders door voertuigtrillingen door de schroef kan worden ingesneden, wat brand kan veroorzaken.
• Let erop dat de kabels Niet vast{kunnen komen te zitten in de stoelrails of een lichaamsdeel van een inzittende{kunnen raken. Dit kan kortsluitingveroorzaken.
• Let er bij het boren op dat zich aan de achterkant van het paneel geen onderdelen bevinden. Scherm alle kabels en belangrijke onderdelen (bijvoorbeeld brandstof- en remleidingen, andere bekabeling) eerst zorgvuldig af.

LET OP

• Let tijdens de installment op de volgende punten om te zorgen dat de versterker voldoende warmte kan afgeven:

— Laat voldoende ventilatieruimte vrij boven de versterker.
Leg geen mat of ander materiaal over deversterker.

Leg kabels nicht opplaatsen die heet küssen worden, zoals zich bij de kachel.
- De optimale installmentielek verschl. van voertuig tot voertuig. Plaats de versterker op een plek die voldoende sterk en stijf is.

• Controller alle aansluitingen en systemen voordat u de installmente voltooit.
• Controller, nadat u de versterker hebt geinstalleerd, of het reservewiel en het bijbehorende gereedschap nog ongehinderd bereikbaar zich.

De afstandsbediening voor het bass boost-niveau bevestigen

Bevestig deze met zelftappende schroeven (3mm× 10mm) op een gemakkelijk bereikbare plaat zoals onder het dashboard.

Zelftappende schroeven (3mm× 10mm)

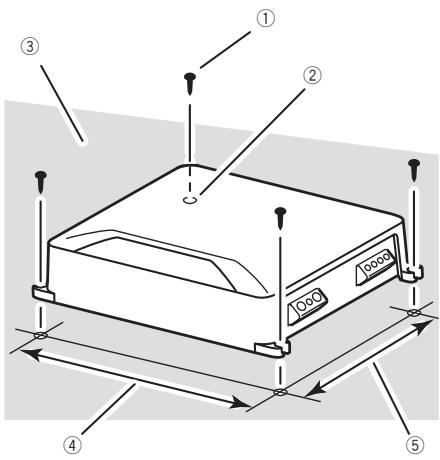

Voorbeeld van een installation op de vloermat of het chassis

1 Plaats de versterker op de gewenste installmentatieplaats.

Plaats de meegeleverde zelftappende schroeven (4mm× 18mm) in de schroefgaten en duw erop met een schroevendraier zodat de punt een afdruk LAST op de plaats waar de boorgaten要去en+komen.

2 Boor op dezeplaatsen een gat met een diameter van 2,5 mm door de vloerbekleding ofrechtstreeks in het chassis.

3 Bevestig de versteker met de bijgeleverde zelftappende schroeven (4 mm × 18 mm).

① Zelftappende schroeven (4mm× 18mm)
② Boor een gat met een diameter van 2,5 mm
③ Vloermat of chassis
(4) Afstand van gat tot gat: 257 mm (GM-D8601) / 307 mm (GM-D9601)
(5) Afstand van gat tot gat: 181 mm (GM-D8601)/181 mm (GM-D9601)

Aanvullende informatie

Technische gegevens

GM-D8601

Spanningsbron 14,4 V gelijktstroom (10,8 tot 15,1 V toelaatbaar)

A Harding Negatif

Stroomverbruik 24A (bij continuvermogen, 4

Gemiddeld afgenomen stroom 2,9A (4Ω voor een kanaal) 4,0A (2Ω voor een kanaal) 6,0A (1Ω voor een kanaal)

Zekering 40A×2

Afmetingen (B× H× D) ....265 mm × 60mm× 200 mm

Belastingsimpedantie 4Ω (1Ω tot 8Ω toegestaan)

Frequenierespons 10 Hz tot 240 Hz (+0 dB, -3 dB)

Signaal-tot-ruisverhouding 100 dB (IEC-A-network)

Laagdoorlaatfilter: Drepelfrequencyie.....40 Hz tot 240 Hz Helling .12 dB/ocf

Bass boost: Frequentie 50 Hz Niveau .0 dB tot 18 dB

Gain-regeling: RCA 200 mV tot 6,5 V Luidspreker .0.8Vtot16V

Maximaal ingangsniveau / impedantie: RCA 6.5 V/25 kU Luidspreker 16 V/12 kO

GM-D9601

Spanningsbron 14,4 V gelijktstroom (10,8 tot 15,1 V toelaatbaar)

A Harding Negatif

Stroomverbruik 39A (bij continuvermogen, 4

Gemiddeld afgenomen stroom 3,7A (4Ω voor een kanaal) 5,2A (2Ω voor een kanaal) 7,5A (1Ω voor een kanaal)

Zekering 40A×3

Afmetingen (B× H× D) ...315 mm x 60 mm x 200 mm

Continu uitgangsvermogen 500W× 1 (bij 14,4V,4Ω, 20 Hz tot 240 Hz, ≤ 1% THD)

800 W × 1 (bij 14,4 V, 2 Ω, 100 Hz, ≤ 1 % THD)
1 200 W × 1 (bij 14,4 V, 1 Ω, 100 Hz, ≤ 1 % THD)

Belastingsimpedantie 4Ω (1 Ω tot 8 Ω togetstaan) Frequentierresponds 10 Hz tot 240 Hz (+0 dB, -3 dB)

Signaal-tot-ruisverhouding 100 dB (IEC-A-network)

Laagdoorlaatfilter: Drepelfrequencyie.....40 Hz tot 240 Hz Helling .12 dB/oct

Bass boost: Frequentie 50 Hz Niveau .0 dB tot 18 dB

Gain-regeling: RCA 200 mV tot 6,5 V Luidspreker .0,8 V tot 16 V

Maximaal ingangsiveau / impedantie: RCA 6,5 V/25 kU Luidspreker 16 V/12 kΩ

Opmerkingen

• Technische gegevens en ontwerp können zonder voorafgaande kennisgeving worden gewijzigd.

• De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname wanner een geluidssignaal worden ingevoerd. Gebruik deze waarde om de totale stroomafname te berekenen bij gebruik van meerdere versterkers.
