Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	4 canaux, puissance de 600 W max, 4 ohms
Alimentation électrique	12 V DC
Dimensions approximatives	320 x 240 x 50 mm
Poids	2,8 kg
Compatibilités	Compatible avec la plupart des systèmes audio de voiture
Puissance	150 W RMS par canal à 4 ohms
Fonctions principales	Amplification audio, filtrage des fréquences
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles chez le fabricant
Sécurité	Protection contre les courts-circuits et la surchauffe
Informations générales utiles	Installation recommandée par un professionnel pour un meilleur rendement

FOIRE AUX QUESTIONS - GM-A4604 PIONEER

Quelles sont les spécifications du PIONEER GM-A4604 ?

Le PIONEER GM-A4604 est un amplificateur de puissance de 4 canaux offrant une puissance de 40 watts par canal sous 4 ohms et 60 watts par canal sous 2 ohms.

Comment installer le PIONEER GM-A4604 dans ma voiture ?

Pour installer le GM-A4604, commencez par déconnecter la batterie de votre voiture. Montez l'amplificateur dans un emplacement bien ventilé, connectez les fils d'alimentation, de terre et les entrées audio en respectant les polarités.

Pourquoi mon amplificateur ne s'allume-t-il pas ?

Vérifiez d'abord que les connexions d'alimentation sont correctement établies et que le fusible n'est pas grillé. Assurez-vous également que l'amplificateur est correctement connecté à la source audio.

Comment régler le niveau de gain sur le PIONEER GM-A4604 ?

Pour régler le niveau de gain, utilisez un CD de test ou une source audio avec un niveau de sortie élevé. Augmentez le gain progressivement jusqu'à ce que vous entendiez la distorsion, puis réduisez légèrement pour une écoute optimale.

Le son est distordu, que faire ?

La distorsion peut être causée par un réglage de gain trop élevé ou par des problèmes de câblage. Réduisez le gain et vérifiez toutes les connexions pour vous assurer qu'elles sont sécurisées.

L'amplificateur chauffe-t-il pendant le fonctionnement normal ?

Il est normal que l'amplificateur chauffe légèrement pendant le fonctionnement. Assurez-vous qu'il est bien ventilé et qu'il n'est pas monté dans un espace confiné.

Puis-je utiliser le PIONEER GM-A4604 avec un subwoofer ?

Oui, le PIONEER GM-A4604 peut être utilisé avec un subwoofer. Assurez-vous de respecter la puissance admissible du subwoofer et de le connecter de manière appropriée.

Comment puis-je nettoyer mon amplificateur ?

Pour nettoyer le PIONEER GM-A4604, utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques ou de l'eau directement sur l'appareil.

Où puis-je trouver le manuel de l'utilisateur du PIONEER GM-A4604 ?

Le manuel de l'utilisateur est disponible sur le site web de Pioneer dans la section support ou vous pouvez également le trouver dans l'emballage du produit.

MODE D'EMPLOI GM-A4604 PIONEER

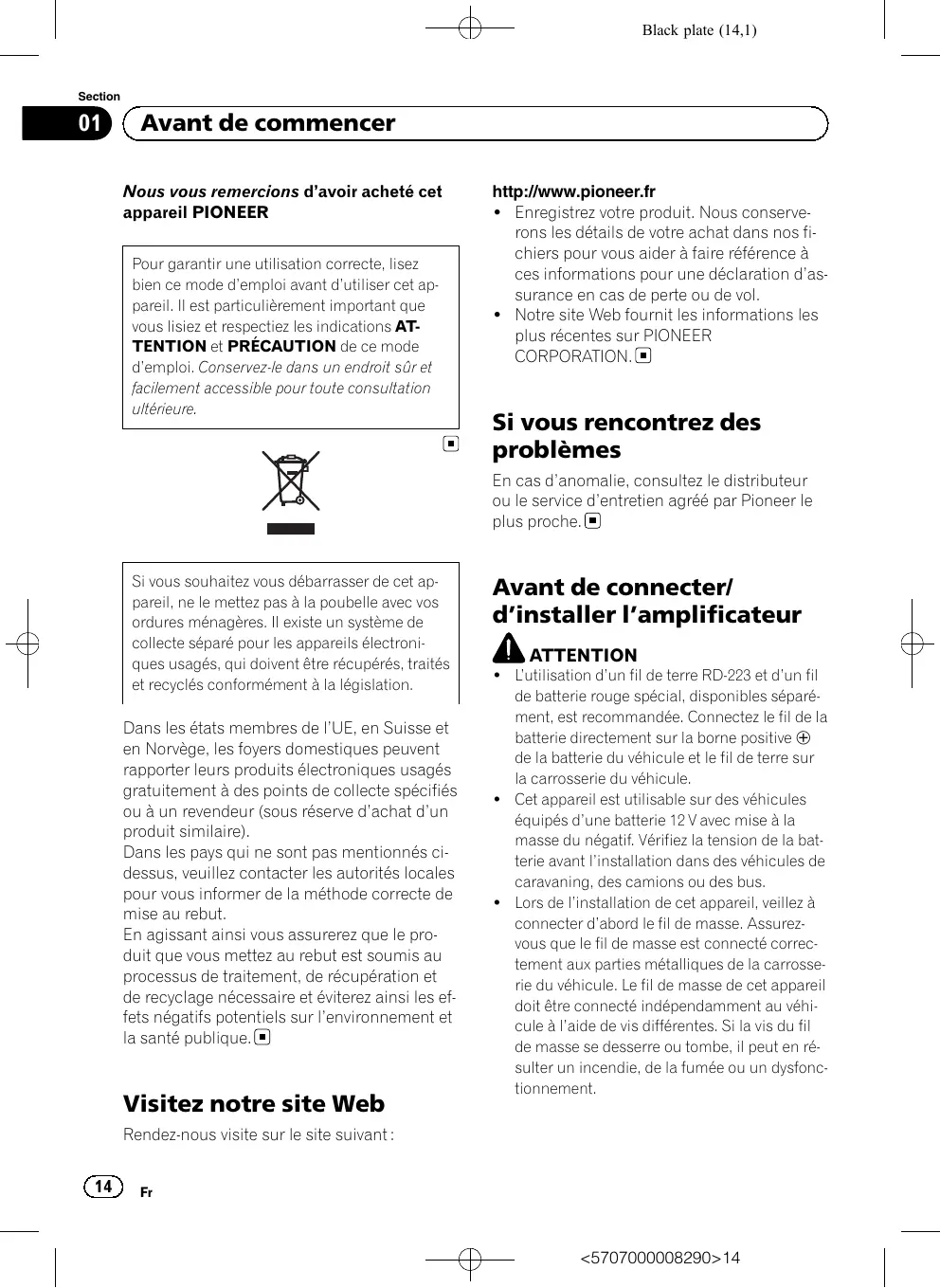

Pour garantir une utilisation correcte, liquez bien ce mode d'emploi avant d'utiliser cet ap- pareil. Il est particulièrement important que vous lisiez et respectiez les indications AT- TENTION et PRECAUTION de ce mode d'emploi. Conservez-le dans un endroit sur et faclement accessible pour toute consultation ultérieure.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi, vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

Visitez notre site web

Rendez-nous visite sur le site suivant :

• Enregistrez votre produit. Nous conserverons les détails de votre achat dans nos fichiers pour vous aider à faire référence à ces informations pour une déclaration d'assurance en cas de perte ou de vol.
• Notre site Web fournit les informations les plus récentes sur PIONEER CORPORATION.

Si vous rencontrez des problèmes

En cas d'anomalie, consultez le distributeur ou le service d'entretien agréé par Pioneer le plus proche.

Attention

• L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la batterie directement sur la borne positive ④ de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule.
• Cet appareil est utilisé sur des véhicules équipés d'une batterie 12 V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l'installation dans des véhicules de caravaning, des camions ou des bus.
• Lors de l'installation de cet appareil, veillez à connecter d'abord le fil de masse. Assurez-vous que le fil de masse est connecté correctement aux parties métalliques de la carrosserie du véhicule. Le fil de masse de cet appareil doit être connecté indépendamment au véhicule à l'aide de vis différentes. Si la vis du fil de masse se desserre ou tombe, il peut en résulter un incendie, de la fumée ou un dysfonctionnement.

Utilisez toujours un fusible correspondant aux caractéristiques spécifiées. L'utilisation d'un fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des brûlures. - Vérifiez les connexions de l'alimentation et des haut-parleurs en cas de rupture du fusible du fil de batterie vendu séparément ou de l'amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique. - Installez toujours l'amplificateur sur une surface plane. N'installez pas l'amplificateur sur une surface qui n'est pas plane ou sur une surface présente une saillie. Ceci pourrait entraîner un dysfonctionnement. - Lors de l'installation de l'amplificateur, ne laisser pas des pièces telles que des vis supplémentaires se coincer entre l'amplificateur et l'automobile. Ceci pourrait entraîner un dysfonctionnement. - Ne laissez pas cet appareil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l'appareil. Les surfaces de l'amplificateur et des haut-parleurs connectés peuvent également chauffer et entraîner des brûlures mineures. - En cas d'événement anormal, l'alimentation de l'amplificateur est coupée de manière à éviter tout dysfonctionnement de l'équipement. Dans ce cas, coupez l'alimentation du système et vérifiez les connexions de l'alimentation et des haut-parleurs. Si vous n'êtes pas en mesure de déterminer la cause, veuillez contacter votre revendeur. - Déconnectez toujours la borne négative Θ de la batterie préalablement, de manière à éviter tout risque d'électrocution ou de court-circuit lors de l'installation. - N'essayez pas de démontez ou de modifiez cet appareil. Ceci pourrait provoquer un incendie, une électrocution ou tout autre dysfonctionnement.

• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre les sons provenant de l'extérieur. L'utilisation prolongée du système stéreo du véhicule lorsque le moteur est à l'arrêt ou au ralenti peut épuiser la batterie.

Quelques mots sur la fonction de protection

Ce produit est doté d'une fonction de protection. Lorsque ce produit détecte une anomalie, les fonctions suivantes permettent de protéger le produit et la sortie du haut-parleur.

L'indicateur de mise sous tension s'éteint et l'amplificateur se mettra hors service dans les situations indiquées ci-dessous. — Si la borne de sortie des haut-parleurs et le fil du haut-parleur sont en court-circuit. Si une tension CC est appliquée à la borne de sortie des haut-parleurs. L'amplificateur réduira la puissance de sortie si la température à l'intérieur de l'amplificateur est élevée. Si la température est trop élevée, l'indicateur de mise sous tension s'éteint et l'amplificateur se met hors service.

Description de l'appareil GM-A6604

Face avant

Face arrière

GM-A4604

Face avant

Face arrirée

Si nécessaire, utilisez un tournevis plat pour régler le commutateur.

① Commutateur de sélection LPF (filtre passage-bas)/hpf (filtre passage-haut)

Basculez les réglages en fonction du haut-parleur connecté.

Lorsque le haut-parleur d'extrêmes graves est connecté :

Sélectionnez LPF. Cela supprime les fréquences élevées et émet à basse fréquence.

Lorsque le haut-parleur pleine gamme est connecté :

Sélectionnez HPF ou OFF. HPF supprime les basses fréquences et émet à haute fréquence. OFF émet la gamme de fréquences complète.

Le réglage des commandes de gain channel a (canal a) et channel b

(CHANNEL B) aide à aligner la sortie stéreo du véhicule sur l'amplificateur Pioneer. Le réglage par défaut est la position NORMAL. Si la sortie reste faible alors que le volume du système stéreo du véhicule a été augmenté, tournez les commandes vers un niveau plus faible. En cas de distorsion lors de l'augmentation du volume du système stéreo du véhicule, tournez les commandes vers un niveau plus élevé.

• Si vous n'utilisez qu'une seule prise d'entrée, régalez les commandes de gain des sorties de haut-parleurs A et B sur la même position.
• Procédez au réglage sur la position NORMAL pour l'utilisation avec un système stéreo de véhicule équipé d'une sortie RCA (sortie standard de 500mV). Pour l'utilisation avec un système stéreo de véhicule Pioneer équipé d'une sortie RCA, dont la sortie maximale est de 4 V ou plus, réglez le niveau en fonction de celui de sortie du système stéreo du véhicule.
• Procédez au réglage sur la position HIGH pour l'utilisation avec un système stéreo de véhicule équipé d'une sortie de 4 V.

③ Commutateur INPUT SELECT (sélection de l'entrée)

Sélectionnez 2CH pour l'entrée deux canaux et 4CH pour l'entrée quatre canaux.

Réglage de l'appareil

• Vous pouvez désirer la sélection de l'entrée uniquement pour les connexions lors de l'utilisation du jack d'entrée RCA. Pour les connexions lors de l'utilisation du fil d'entrée des haut-parleurs, le réglage 4CH sera automatiquement utilisé quel que soit le réglage du commutateur.

4 Commande FREQ (fréquence de coupure)

La fréquence de coupure pouvant être sélectionnée est de 40 Hz à 500 Hz si le commutateur de sélection LPF/HPF est réglé sur LPF ou HPF.

• Vous pouvez sélectionner la fréquence de coupure pour CHANNEL B.

5 Commutateur BASS BOOST (commande du niveau d'accentuation des graves)

Vous pouvez sélectionner le niveau d'accentuation des graves de 0 dB à 12 dB.

Le réglage du niveau d'accentuation des graves ne s'applique qu'à la sortie CHANNEL B (canal B).

6 Indicateur de mise sous tension

L'indicateur de mise sous tension s'allume pour indiquer la mise sous tension.

Réglage correct du gain

• Fonction de protection incluse pour éviter tout dysfonctionnement de l'appareil et/ou des haut-parleurs lié à une sortie excessive ou à une utilisation ou une connexion incorrecte.
• Lors de l'émission des sons à haut volume, etc., cette fonction coupe l'émission pendant quelques secondes. L'émission est cependant rétablie une fois le volume de l'appareil central baissé.
• Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l'appareil central est élevé, règlez la commande de gain de l'amplificateur à un niveau adapté.

au niveau de sortie maximal de la sortie préampli de l'appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôlées.

• Le son de l'appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d'entretien/agréé par Pioneer le plus proche.

Commande de gain de l'appareil

L'illustration ci-dessus représente le réglage de gain NORMAL.

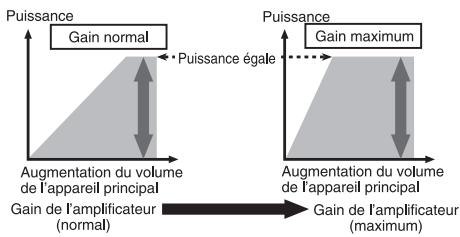

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil central

Si le gain de l'amplificateur est augmenté de manière incorrecte, les distorsions augmentent sans que la puissance soit beaucoup plus importante.

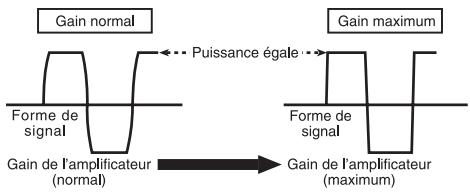

Forme de signal lors de l'émission à volume élevé avec la commande de gain de l'amplificateur

Si la forme de signal est distordue à cause d'une sortie élevée, la puissance de sortie ne sera que légèrement modifiée même en augmentant le gain de l'amplificateur.

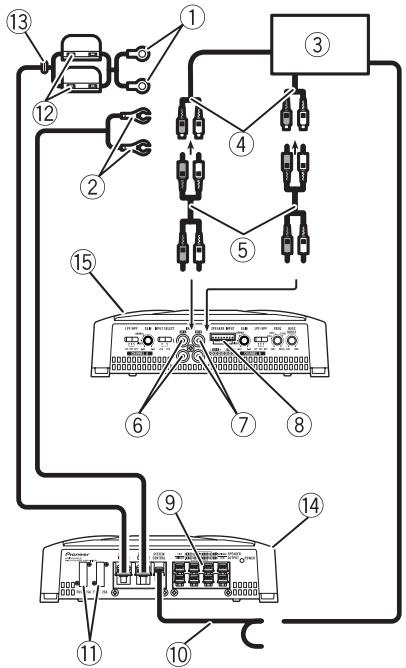

Fil de batterie rouge spécial RD-223 (vendu séparément) Une fois toutes les autres connexions de l'amplificateur effectuées, connectez la borne du fil de batterie de l'amplificateur à la borne positive ① de la batterie. ② Fil de terre (noir) RD-223 (vendu séparément) À connecter au châssis ou à la carrosserie en métal. ③ Système stéreo de véhicule avec jacks de sortie RCA (vendu séparément) ④ Sortie externe Si une seule prise d'entrée est utilisée, ne connectez rien au jack d'entrée RCA B. ⑤ Fil de connexion avec prises RCA (vendu séparément) ⑥ Jack d'entrée RCA A ⑦ Jack d'entrée RCA B Borne d'entrée des haut-parleurs (utilisez un connecteur fourni)

Veuillez vous reporter à la section suivante pour les instructions de connexion des haut-

parleurs. Reportez-vous à la page 22, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.

9 Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivante pour les instructions de connexion des haut- 10 Fil de la télécommande du système (vendu séparément)

Connectez la borne mâle du fil à la borne de la télécommande du système stéreo du véhicule. La borne femelle peut être connectée à la prise de commande du relais de l'antenne motorisée. Si le système stéreo du véhicule ne dispose pas d'une borne de télécommande, connectez la borne mâle à la borne d'alimentation via le contact d'allumage.

Fusible 25 A × 2 (GM-A6604) / 30 A × 1 (GM-A4604) ⑫ Fusible (30A) × 2 ⑬ Rondelle 14 Face arrière 15 Face avant

Remarque

Le commutateur INPUT SELECT (sélection de l'entrée) doit être réglé. Pour plus de détails, reportez-vous à la page 16, Réglage de l'appareil.

Attention

Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protégerr le câblage, enroulez les sections en contact avec des pièces en métal dans du ruban adhésif. - Ne découpez jamais l'isolation de l'alimentation pour alimenter d'autres équipements. La capacité en courant du fil est limitée.

• Ne raccourcisez jamais aucun fil, faute de quoi le circuit de protection risque de fonctionner de manière incorrecte.
• Ne cablez jamais le câble négatif du haut-parleur directement à la masse.

Connexion des appareils

• Ne réunissez jamais ensemble les câbles négatifs de plusieurs haut-parleurs.
• Si le fil de la télécommande du système de l'amplificateur est connecté à la borne d'alimentation via le contact d'allumage (12VCC), l'amplificateur reste sous tension que le système stéreo du véhicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l'arrêt ou au ralenti.
• Installez et positionnez le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs.

Installez et positionnez le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du câble d'antenne et du syntoniseur.

Diagramme A - Correct Branchement en pont de 4 Ω

Diagramme B - Branchement incorrect en pont de 2 Ω

• N'installéz ni n'utilisez cet amplificateur en branchant des haut-parleurs de 4 (ou inférieur) en parallèle afin d'obtenir un mode ponté de 2 (ou inférieur) (Diagramme B). Un pontage inapproprié pourrait provoquer des dommages, de la fumée et une surchauffe de l'amplificateur. La surface de l'amplificateur pourrait également être chaude et provoquer ainsi des brûlures mineures. Pour installer ou utiliser un mode ponté de manière appropriée et obtenir une charge de 4, branchez deux haut-parleurs de 8 en parallèle via (gauche) et (droite) (Diagramme A) ou n'utilisez qu'un seul haut-parleur de 4.

Reportez-vous également au mode d'emploi du haut-parleur pour plus d'informations sur la procédure de connexion appropriée.

Pour toute autre requête, veuillez contacter le service clientèle ou votre revendeur Pioneer/agréé local.

À propos de la spécification adaptée des haut-parleurs

Vérifiez que les haut-parleurs sont conformes aux normes suivantes, faute de quoi ils présenteront un risque d'incendie, de fumée ou de dommages. L'impédance des haut-parleurs est de 2 à 8 ou de 4 à 8 pour les connexions pontées deux canaux et autres.

Haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie quatre canaux	Entrée nominale:60 W min. (GM-A6604)40 W min. (GM-A4604)
Sortie deux canaux	Entrée nominale:180 W min. (GM-A6604)120 W min. (GM-A4604)
Sortie A du haut-par-leur trois canaux	Entrée nominale:60 W min. (GM-A6604)40 W min. (GM-A4604)
Sortie B du haut-par-leur trois canaux	Entrée nominale:180 W min. (GM-A6604)120 W min. (GM-A4604)

Haut-parleur autre que le haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie quatre canaux	Entrée max.:120 W min. (GM-A6604)80 W min. (GM-A4604)
Sortie deux canaux	Entrée max.:360 W min. (GM-A6604)240 W min. (GM-A4604)
Sortie A du haut-par-leur trois canaux	Entrée max.:120 W min. (GM-A6604)80 W min. (GM-A4604)
Sortie B du haut-par-leur trois canaux	Entrée max.:360 W min. (GM-A6604)240 W min. (GM-A4604)

Connexion des haut-parleurs

Le mode de sortie des haut-parleurs peut être quatre canaux, trois canaux (stéréo et mono) ou deux canaux (stéréo ou mono). Connectez les fils des haut-parleurs en fonction du mode et des illustrations ci-dessous.

Sortie quatre canaux

① Droite ② Gauche ③ Sortie A du haut-parleur ④ Sortie B du haut-parleur

Sortie trois canaux

① Droite ② Gauche ③ Sortie A du haut-parleur ④ Sortie B du haut-parleur (mono)

Sortie deux canaux (stéréo)

Haut-parleur (droit) Haut-parleur (gauche)

Sortie deux canaux (mono)

Haut-parleur (mono)

Connexions lors de l'utilisation du jack d'entrée RCA

Connectez le jack de sortie RCA du système stéreo du véhicule et le jack d'entrée RCA de l'amplificateur.

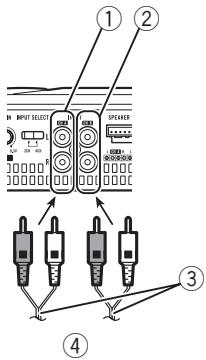

Sortie quatre/trois canaux

• Faites glisser le commutateur INPUT SELECT (sélection de l'entrée) en position 4CH.

Jack d'entrée RCA A Jack d'entrée RCA B Fils de connexion avec prises RCA (vendus séparément) Depuis le système stéreo du véhicule (sortie RCA)

Si une seule prise d'entrée est utilisée (lorsque le système stéreo du véhicule ne dispose que d'une seule sortie (sortie RCA), par exemple), connectez la prise sur le jack d'entrée RCA A (plutôt que sur le jack d'entrée RCA B).

Sortie deux canaux (stéréo)/(mono)

• Faites glisser le commutateur INPUT SELECT (sélection de l'entrée) en position 2CH.

1 Jack d'entrée RCA A Pour la sortie deux canaux, connectez les prises RCA au jack d'entrée RCA A. ② Fil de connexion avec prises RCA (vendu séparément) ③ Depuis le système stéreo du véhicule (sortie RCA)

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs

Connectez les fils de sortie des haut-parleurs du système stéreo du véhicule à l'amplificateur à l'aide du fil d'entrée des haut-parleurs fourni.

• Ne connectez pas simultanément l'entrée RCA et l'entrée des haut-parleurs.

① Système stéréo du véhicule ② Sortie des haut-parleurs ③ Blanc/noir: Canal A, gauche ④ Blanc: Canal A, gauche ⑤ Gris/noir: Canal A, Θ droite ⑥ Gris: Canal A, ⊕ droite

⑦ Vert/noir: Canal B, Θ gauche ⑧ Vert: Canal B, ⊕ gauche ⑨ Violet/noir: Canal B, droite ⑩ Violet: Canal B, droite ⑪ Connecteur d'entrée des haut-parleurs Vers la borne d'entrée des haut-parleurs de l'appareil.

Remarque

Si les fils d'entrée des haut-parleurs d'un appareil central sont connectés à cet amplificateur, l'amplificateur se met automatiquement en service lorsque l'appareil central est mis en service. Lorsque l'appareil central est mis hors service, l'amplificateur se met automatiquement hors service. Cette fonction peut ne pas fonctionner sur certains appareils centraux. Dans ce cas, utilisez le fil d'une télécommande du système (vendu séparément). Si plusieurs amplificateurs sont connectés de manière synchrone, reliez l'appareil central et tous les amplificateurs via le fil de la télécommande du système.

Connexion de la borne d'alimentation

L'utilisation d'un fil de batterie rouge spécial et d'un fil de terre RD-223 (vendus séparément) est recommandée. Connectez le fil de la batterie directement sur la borne positive ④ de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule.

Attention

Si le fil de la batterie n'est pas fermement fixé à la borne à l'aide des vis de la borne, des risques de surchauffe, d'anomalie de fonctionnement et de blessures, brûlures mineures incluses, existent.

1 Positionnez le fil de la batterie du compartiment du moteur jusqu'à l'intérieur du véhicule.

• Lors du perçage d'un trou de passage des câbles dans la carrosserie du véhicule et le passage d'un fil de la batterie à travers celui-ci, veillez à ne pas créer un court-circuit du fil en l'endommageant avec les bords coupants ou les bavures du trou. Une fois toutes les autres connexions de l'amplificateur effectuées, connectez la borne du

fil de batterie de l'amplificateur à la borne positive ① de la batterie.

① Borne positive ② Compartment du moteur ③ Intérieur du véhicule ④ Fusible (30A)× 2 ⑤ Insérez la rondelle en caoutchouc du joint torque dans la carrosserie du véhicule. ⑥ Percez un trou de 14 mm dans la carrosserie du véhicule.

3 Fixez les cosses aux extrémités des fils. utilisez des pinces, etc. pour serrer les cosses sur les fils.

Cosses (vendues séparément) ② Fil de la batterie ③ Fil de terre

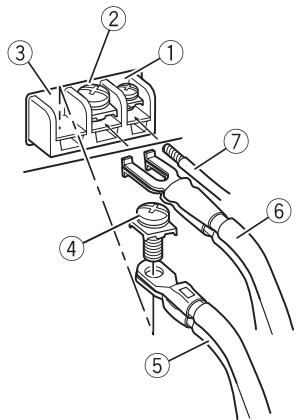

4 Connectez les fils à la borne.

Fixez fermement les fils à l'aide des vis de la borne.

Borne de la télécommande du système Borne de masse Borne d'alimentation Vis de la borne Fil de la batterie Fil de terre Fil de la télécommande du système

Connexion des bornes de sortie des haut-parleurs

1 Utilisez une pince coupante ou un couteau à lame rétractable pour dénuder l'extrémité des fils des haut-parleurs et exposer environ 10mm de fil, puis torsadez le fil.

2 Fixez les cosses aux extrémités des fils.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

Cosses (vendues séparément) ② Fil du haut-parleur

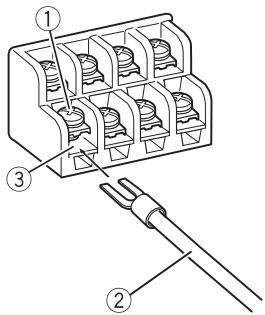

3 Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs.

Fixez fermement les fils des haut-parleurs à l'aide des vis de la borne.

Vis de la borne (2) Fils des haut-parleurs Bornes de sortie des haut-parleurs

Attention

• Afin de garantir une installation correcte, utilisez les pièces fournies de la manière indiquée. Si vous utilisez des pièces autres que celles fournies, celles-ci risquent d'endommager des pièces internes de l'amplificateur ou peuvent se desserrer, ce qui entraînerait l'arrêt de l'amplificateur.
• Ne procédez pas à l'installation dans:

— Des emplacements où l'appareil peut blesser le conducteur ou les passagers en cas d'arrêt soudain du véhicule. — Des emplacements où l'appareil peut générer le conducteur, tels que sur le sol devant le siège du conducteur.

• Installez les vis autotaraudeuses de telle manière que la pointe des vis n'entre en contact avec aucun fil. Cela est important pour éviter toute coupure des fils par les vibrations du véhicule, ce qui pourrait entraîner un incendie. Assurez-vous que les fils ne sont pas coincés dans le mécanisme coulissant des sièges ou ne touchent pas les jambes d'un passager, car cela pourrait entraîner un court-circuit.
• Lorsque vous percez pour installer l'amplificateur, vérifiez always qu'il n'y a aucune pièce derrière le panneau et que tous les câbles et équipements importants (conduites de carburant/freinage, câblage, par exemple) sont protégés des dommages.

• Afin de garantir une dissipation de la chaleur correcte au niveau de l'amplificateur, vérifie les points suivants lors de l'installation:

Laissez suffisamment de place au-dessus de l'amplificateur pour permettre une ventilation correcte. - Ne couvrez pas l'amplificateur avec un tapis de sol ou de la moquette.

• La fonction de protection peut s'activer afin de protégier l'amplificateur contre une surchauffe causée par une installation dans un emplacement

ment dans lequel la chaleur ne peut pas se dissiper suffisamment, une utilisation continue à un volume élevé, etc. Le cas échéant, l'amplificateur réduit la puissance de sortie ou se met hors service jusqu'à ce qu'il se soit refroidi et atteigne une certaine température.

• Placez les câbles à l'écart de tous les endroits chauds, par exemple les sorties de chauffage.
• L'emplacement d'installation optimal varie en fonction du modèle de véhicule. Fixez l'amplificateur à un emplacement suffisamment rigide.
• Vérifiez toutes les connexions et tous les systèmes avant l'installation finale.
• Une fois l'amplificateur installé, vérifie que la roue de secours, le cric et les outils peuvent facilement être retirés.

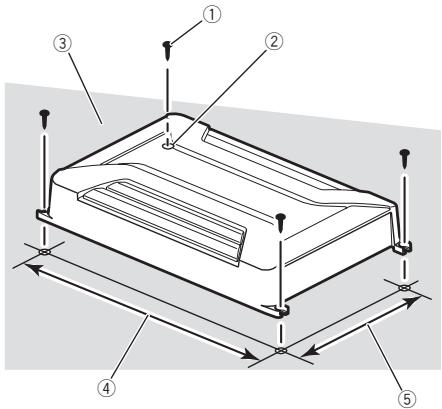

1 Placez l'amplificateur à l'emplacement d'installation souhaité.

Insérez les vis autotaraudeuses fournies (4mm× 18mm) dans les trous pour vis et appuyez sur les vis à l'aide d'un tournevis de manière à créer une empreinte de l'emplacement des trous d'installation. 2 Percez des trous de 2,5 mm de diamètre au niveau des empreintes, sur le sol ou directement sur le chassin.

3 Installez l'amplificateur à l'aide des vis autotaraudeuses fournies (4 mm × 18 mm).

① Vis autotaraudeuses (4mm × 18mm) (2) Percez un trou de 2,5 mm de diamètre. ③ Tapis de sol ou chassin ④ Distance entre les trous: 338 mm (GM-A6604) / 308 mm (GM-A4604) ⑤ Distance entre les trous: 196 mm

GM-A6604

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse Pôle négatif

Courant extrait en moyenne

8,5 A (4 Ω pour quatre canaux)

14 A (4 Ω pour deux canaux)

Fusible 25A×2

Dimensions (L× H× P)...... 348mm× 60mm× 215mm

Poids 2,3 kg (fils de câblage non inclus)

Puissance de sortie maximale

120W×4(4Ω)/190W×4

Puissance de sortie continue

60W×4(a14,4V,4Ω

20 Hz à 20 kHz ≤ 1% THD

+N)

180W × 2 (à 14,4V, 4Ω)

Impédance de charge 4Ω (2Ω à 8Ω acceptable)

Réponse en fréquence : 10 Hz à 70 Hz (+0 dB, -3 dB)

Rapport signal/bruit 95 dB (réseau IEC-A)

Distorsion 0,05% (10 W, 1 kHz)

Filtre passe-bas:

(Canal A)

Fréquence de coupure 80 Hz

Pente de coupure : -12 dB/octave

(Canal B)

Fréquence de coupure 40 Hz à 500 Hz

Pente de coupure... -12 dB/octave

Filtre passe-haut:

(Canal A)

Fréquence de coupure 80 Hz

Pente de coupure... -12 dB/octave

(Canal B)

Fréquence de coupure 40 Hz à 500 Hz

Pente de coupure... -12 dB/octave

Haut-parleur 3,0V à 26V

Niveau d'entrée maximal/impédance :

RCA 6,5V/22kΩ

Haut-parleur 26V/16kΩ

GM-A4604

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse. Pôle négatif

Consommation électrique 20,5A (4 Ω en alimentation en continu)

Courant extrait en moyenne

5,5A (4Ω pour quatre canaux)

8,5A (4Ω pour deux canaux)

Fusible 30A x 1

Dimensions (L× H× P) 318mm × 60mm×

215mm

Poids 2,1 kg (fils de câblage non inclus)

Puisssance de sortie maximale 80W× 4(4) / 120W× 4 (2) / 480W TOTAL (PONTE)

Puissance de sortie continue

40W×4a14,4V,4Ω

20 Hz à 20 kHz ≤ 1% THD

+N)

Impédance de charge 4Ω (2Ω à 8Ω acceptable)

Réponse en fréquence : 10 Hz à 70 Hz (+0 dB, -3 dB)

Rapport signal/bruit 94 dB (réseau IEC-A)

Distorsion 0,05% (10 W, 1 kHz)

Filtre passe-bas :

(Canal A)

Fréquence de coupure

80 Hz

Pente de coupure : -12 dB/octave

(Canal B)

Fréquence de coupure

40Hza500Hz

Pente de coupure : -12 dB/octave

Informations complémentaires

Filtre salle-haut:

(Canal A)

Fréquence de coupure

80 Hz

Pente de coupure : -12 dB/octave

(Canal B)

Fréquence de coupure

40Hza500Hz

Pente de coupure : -12 dB/octave

Commande gain :

RCA 0,3Và6,5V

Haut-parleur 3,0V à 26V

Niveau d'entrée maximal/impédance:

RCA 6,5V/22kΩ

Haut-parleur 26V/16kΩ

Remarques

• Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.
• Le courant extrait moyen correspond quasiment au courant maximal extrait par cet appareil lors de l'entrée d'un signal audio. Utilisez cette valeur lors du calcul du courant total extrait par plusieurs amplificateurs.

Visitez www.pioneer.fr (ou www.pioneer.eu) pour enregistrer votre appareil.

© 2013 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.
