BEDIENUNGSANLEITUNG GM-A4604 PIONEER

BRÜCKBARER 4-KANAL-LEISTUNGSVERSTÄRKER

Black plate (60,1) Abschnitt

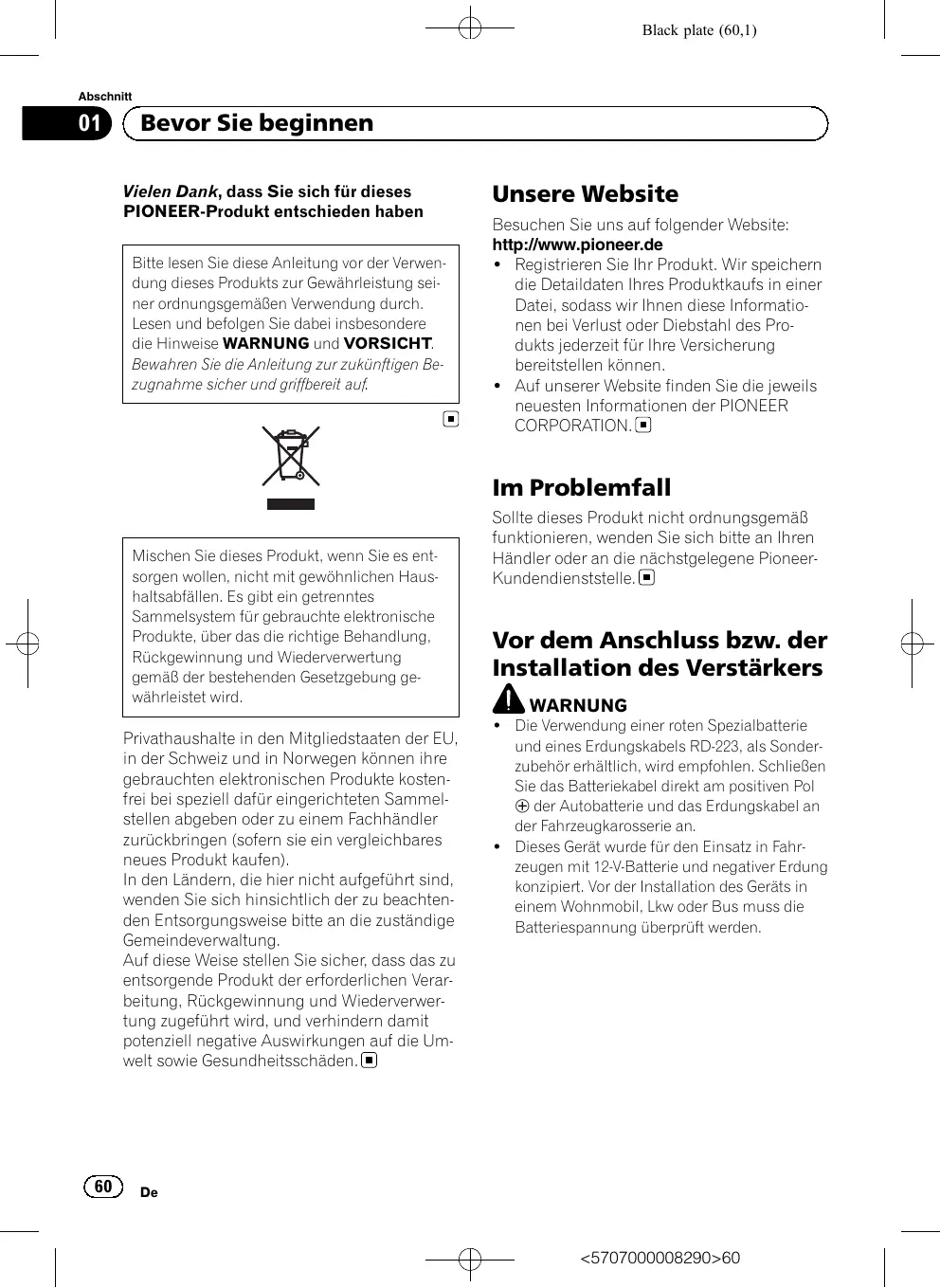

Bevor Sie beginnen Vielen Dank, dass Sie sich für dieses PIONEER-Produkt entschieden haben Bitte lesen Sie diese Anleitung vor der Verwendung dieses Produkts zur Gewährleistung seiner ordnungsgemäßen Verwendung durch. Lesen und befolgen Sie dabei insbesondere die Hinweise WARNUNG und VORSICHT. Bewahren Sie die Anleitung zur zukünftigen Bezugnahme sicher und griffbereit auf. Unsere Website Besuchen Sie uns auf folgender Website: http://www.pioneer.de ! Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für Ihre Versicherung bereitstellen können. ! Auf unserer Website finden Sie die jeweils neuesten Informationen der PIONEER CORPORATION. Im Problemfall Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt kaufen). In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweise bitte an die zuständige Gemeindeverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführt wird, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Sollte dieses Produkt nicht ordnungsgemäß funktionieren, wenden Sie sich bitte an Ihren Händler oder an die nächstgelegene PioneerKundendienststelle. Vor dem Anschluss bzw. der Installation des Verstärkers WARNUNG ! Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223, als Sonderzubehör erhältlich, wird empfohlen. Schließen Sie das Batteriekabel direkt am positiven Pol + der Autobatterie und das Erdungskabel an der Fahrzeugkarosserie an. ! Dieses Gerät wurde für den Einsatz in Fahrzeugen mit 12-V-Batterie und negativer Erdung konzipiert. Vor der Installation des Geräts in einem Wohnmobil, Lkw oder Bus muss die Batteriespannung überprüft werden.

<5707000008290>60 Black plate (61,1) Abschnitt Bevor Sie beginnen tebetriebs zu verhindern. Schalten Sie in diesem Fall das System aus und überprüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher. Wenden Sie sich an Ihren Händler, falls Sie die Fehlerursache nicht identifizieren können. ! Trennen Sie stets zuerst die Verbindung des negativen Pols * der Batterie, um jede Gefahr eines elektrischen Schlags oder eines Kurzschlusses während der Installation zu vermeiden. ! Versuchen Sie nicht, dieses Gerät in seine Einzelteile zu zerlegen oder zu verändern, da dies zu Brand, Stromschlag oder anderen Störungen führen kann. VORSICHT ! Wählen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen können. ! Die längere Verwendung der Kfz-Stereoanlage bei ausgeschaltetem oder im Leerlauf befindlichen Motor kann zur Entleerung der Fahrzeugbatterie führen. Zur Schutzfunktion Dieses Produkt verfügt über eine Schutzfunktion. Wenn dieses Produkt einen anormalen Zustand erkennt, werden die folgenden Funktionen ausgelöst, um das Produkt und den Lautsprecherausgang zu schützen. ! Die Betriebsanzeige erlischt und der Verstärker schaltet sich unter den nachfolgend beschriebenen Bedingungen aus. — Wenn sich die Lautsprecherausgangsklemme und das Lautsprecherkabel kurzschließen. — Wenn an die Lautsprecherausgangsklemme eine Gleichspannung angelegt wird. ! Wenn sich die Temperatur im Inneren des Verstärkers erhöht, reduziert er seine Ausgangsleistung. Wird die Temperatur zu hoch, erlischt die Betriebsanzeige und der Verstärker schaltet sich aus.

<5707000008290>61 Deutsch ! Stellen Sie beim Installieren dieses Geräts sicher, dass das Erdungskabel zuerst angeschlossen wird. Das Erdungskabel muss sicher mit metallenen Karosserieteilen verbunden werden. Das Erdungskabel dieses Geräts muss mit anderen Schrauben getrennt am Fahrzeug angeschlossen werden. Sollte sich die Schraube des Erdungskabels lockern oder herausfallen, kann dies einen Brand auslösen bzw. Rauch oder andere Fehlfunktionen verursachen. ! Verwenden Sie stets eine Sicherung, die den vorgegebenen Leistungsmerkmalen entspricht. Die Verwendung einer ungeeigneten Sicherung kann zu Überhitzung und Rauchbildung führen und eine Beschädigung des Produkts sowie Körperverletzung, u. a. Verbrennungen, zur Folge haben. ! Prüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher, wenn die Sicherung der separat erhältlichen Batterie oder des Verstärkers durchbrennen sollte. Identifizieren und beheben Sie die Ursache des Problems und tauschen Sie dann die Sicherung durch eine identische bzw. gleichwertige aus. ! Installieren Sie den Verstärker immer auf einer ebenen Fläche. Installieren Sie den Verstärker nicht auf einer gekrümmten Fläche oder einer Fläche mit Erhebungen. Andernfalls könnten Funktionsstörungen auftreten. ! Verhindern Sie beim Installieren des Verstärkers, dass Teile wie zum Beispiel lose Schrauben zwischen dem Verstärker und dem Fahrzeug eingeschlossen werden. Andernfalls könnten Funktionsstörungen auftreten. ! Dieses Gerät darf nicht mit Flüssigkeiten in Kontakt kommen. Dies könnte einen Stromschlag verursachen. Der Kontakt mit Flüssigkeiten kann darüber hinaus eine Beschädigung dieses Geräts, Rauchbildung und Überhitzung zur Folge haben. Zudem könnte sich die Oberfläche des Verstärkers und der angeschlossenen Lautsprecher erhitzen und dadurch leichte Verbrennungen verursachen. ! Bei Auftreten einer Funktionsstörung wird die Spannungsversorgung des Verstärkers unterbrochen, um eine Beeinträchtigung des Gerä-

Black plate (62,1) Abschnitt

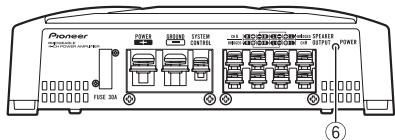

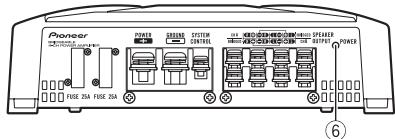

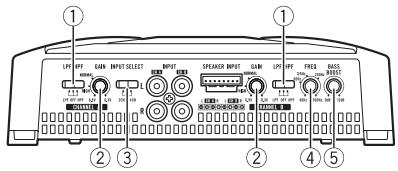

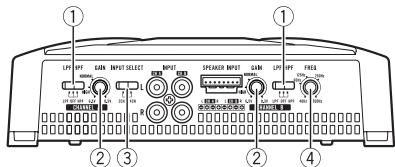

Einstellen des Geräts Die einzelnen Teile GM-A6604 werden nur hohe Töne ausgegeben. OFF resultiert in der Ausgabe des gesamten Tonfrequenzbereichs. Frontseite Rückseite GM-A4604 Frontseite Rückseite Für die Einstellung des Schalters ist ggf. ein Flachkopfschraubendreher zu verwenden. 1 LPF/HPF-Auswahlschalter (Tiefpassfilter/Hochpassfilter) Schalten Sie die Einstellungen je nach angeschlossenem Lautsprecher um. ! Wenn ein Subwoofer angeschlossen ist: Wählen Sie LPF. Dadurch wird die Hochtonausgabe verhindert und es werden nur Basstöne ausgegeben. ! Wenn ein Vollbereichslautsprecher angeschlossen ist: Wählen Sie HPF oder OFF. Mit HPF wird die Basstonausgabe verhindert und es

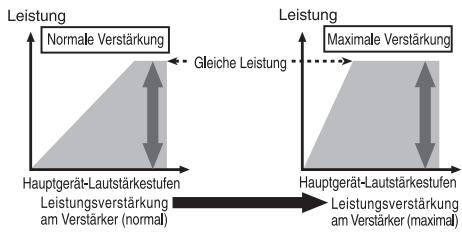

2 GAIN-Steuerung (Verstärkung) Das Einstellen der Verstärkungsregler CHANNEL A (Kanal A) und CHANNEL B (Kanal B) dient zum Anpassen des Stereoausgangssignals an den Pioneer-Verstärker. Standardeinstellung ist die Position NORMAL. Wenn der Ausgabepegel niedrig bleibt, auch wenn der Lautstärkepegel der Kfz-Stereoanlage erhöht wird, dann stellen Sie die Steuerungen auf einen niedrigeren Pegel ein. Sollten bei einer Erhöhung der Lautstärke der Kfz-Stereoanlage Klangverzerrungen auftreten, dann setzen Sie die Steuerungen auf einen höheren Pegel. ! Wenn Sie nur einen Eingang verwenden, stellen Sie die Verstärkungsregler für die Lautsprecherausgänge A und B auf dieselbe Position ein. ! Bei einer Kfz-Stereoanlage mit Cinch-Anschluss (Standardausgabe 500 mV) ist die Position NORMAL zu wählen. Wenn Sie eine Kfz-Stereoanlage von Pioneer mit Cinch-Anschluss verwenden, die eine max. Ausgabe von 4 V oder höher aufweist, dann passen Sie den Pegel an die Ausgabe der Kfz-Stereoanlage an. ! Bei einer Kfz-Stereoanlage mit Cinch-Anschluss mit einer Ausgabe von 4 V ist die Position HIGH zu wählen. 3 INPUT SELECT-Schalter (Eingangsauswahl) Wählen Sie 2CH für einen Zweikanal-Eingang und 4CH für einen Vierkanal-Eingang. ! Die Eingangsauswahl steht nur für Verbindungen zur Verfügung, wenn ein Cincheingang verwendet wird. Bei Verbindungen über das Lautsprechereingangskabel wird automatisch die Option 4CH verwendet, unabhängig von der gewählten Schaltereinstellung.

<5707000008290>62 Black plate (63,1) Abschnitt Einstellen des Geräts

4 FREQ-Regler (Trennfrequenz) Von 40 Hz bis 500 Hz wählbare Trennfrequenz, wenn der LPF/HPF-Auswahlschalter auf LPF oder HPF eingestellt ist. ! Sie können nur die Trennfrequenz für CHANNEL B wählen. ! Trotz richtiger Lautstärke- und Verstärkungseinstellungen kommt es regelmäßig zu Unterbrechungen der Tonausgabe des Geräts. In diesem Fall sollten Sie sich an eine autorisierte Pioneer-Kundendienststelle in Ihrer Nähe wenden. 5 BASS BOOST-Schalter (Steuerung des Bassverstärkungspegels) Sie können einen Bassverstärkungspegel zwischen 0 dB und 12 dB wählen. ! Die Einstellungen für den Bassverstärkungspegel gelten nur für den CHANNEL B-Ausgang (Kanal B). Verstärkungsreglung für dieses Gerät 6 Betriebsanzeige Die Betriebsanzeige leuchtet bei eingeschalteter Stromzufuhr. Die obige Abbildung zeigt die Verstärkungseinstellung NORMAL. Beziehung zwischen der Verstärkung durch den Verstärker und der Ausgangsleistung des Hauptgeräts Bedarfsgerechtes Einstellen der Verstärkung Das unsachgemäße Erhöhen der Verstärkung durch den Verstärker resultiert einfach in mehr Verzerrungen bei geringer Leistungssteigerung. Deutsch ! Die integrierte Schutzfunktion verhindert eine Betriebsstörung des Geräts und/oder der Lautsprecher aufgrund eines zu hohen Ausgabepegels, einer unsachgemäßen Verwendung oder nicht ordnungsgemäßer Anschlüsse. ! Bei der Ausgabe eines zu hohen Lautstärkepegels unterbricht die Funktion die Ausgabe für ein paar Sekunden. Das ist vollkommen normal. Die Ausgabe wird fortgesetzt, sobald der Lautstärkepegel des Hauptgeräts reduziert wird. ! Eine Unterbrechung der Tonausgabe kann auf eine ungeeignete Einstellung der Verstärkungsregler hinweisen. Zur Gewährleistung einer kontinuierlichen Tonausgabe bei hohem Lautstärkepegel des Hauptgeräts stellen Sie die Verstärkungsreglung des Verstärkers auf einen geeigneten Pegel für den maximalen Preout-Ausgabepegel des Hauptgeräts ein, sodass die Lautstärke beibehalten werden und ein zu hoher Ausgabepegel kontrolliert werden kann. Signalwellenform bei der Ausgabe mit hohem Lautstärkepegel unter Verwendung der Verstärkungsreglung des Verstärkers

Black plate (64,1) Abschnitt

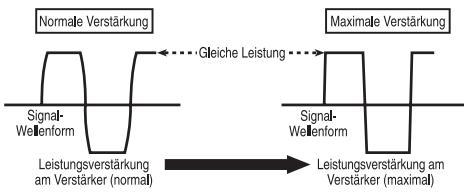

Einstellen des Geräts Wenn die Signalwellenform aufgrund einer hohen Ausgabe verzerrt ist, ändert sich selbst beim Erhöhen der Verstärkung des Verstärkers die Ausgabeleistung nur geringfügig.

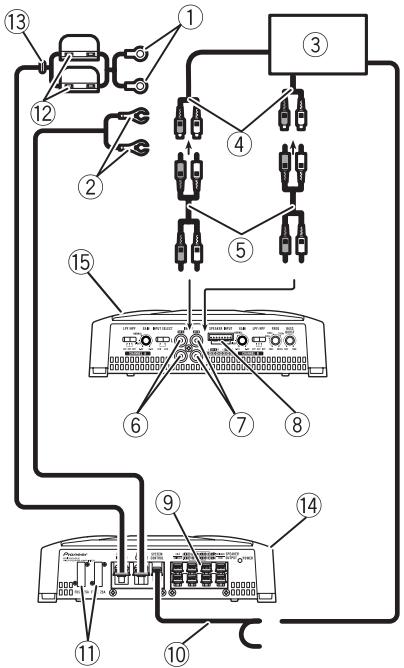

<5707000008290>64 Black plate (65,1) Abschnitt Anschließen der Geräte Anschlussschema 8 Lautsprechereingangsklemme (den beiliegenden Verbinder verwenden) Anweisungen zum Anschließen des Lautsprechers finden Sie im nachfolgenden Abschnitt. Siehe Anschlüsse bei Verwendung des Lautsprechereingangskabels auf Seite 69. 9 Lautsprecherausgangsklemmen Anweisungen zum Anschließen des Lautsprechers finden Sie im nachfolgenden Abschnitt. Siehe Anschlüsse bei Verwendung des Lautsprechereingangskabels auf Seite 69. a Kabel der Systemfernbedienung (als Sonderzubehör erhältlich) Verbinden Sie den Klemmenstecker dieses Kabels mit der Klemme der Systemfernbedienung der Kfz-Stereoanlage. Die Klemmenbuchse kann mit der Automatikantennenrelais-Steuerklemme verbunden werden. Wenn die Kfz-Stereoanlage über keine Systemfernbedienungsklemme verfügt, verbinden Sie den Klemmenstecker über die Zündung mit der Stromklemme. b Sicherung 25 A × 2 (GM-A6604) / 30 A × 1 (GM-A4604) c Sicherung (30 A) × 2 d Durchführungsdichtung e Rückseite f Frontseite Hinweis Der INPUT SELECT-Schalter (Eingangsauswahl) muss eingestellt werden. Für detaillierte Informationen siehe Einstellen des Geräts auf Seite 62. Deutsch 1 Kabel der roten Spezialbatterie RD-223 (als Sonderzubehör erhältlich) Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schließen Sie die Batteriekabelklemme des Verstärkers am positiven Pol + der Batterie an. 2 Erdungskabel (schwarz) RD-223 (als Sonderzubehör erhältlich) Verbinden Sie das Erdungskabel mit einem Metallkörper oder -gehäuse. 3 Kfz-Stereoanlage mit Cinch-Ausgängen (als Sonderzubehör erhältlich) 4 Externer Ausgang Wenn nur ein Eingang verwendet wird, darf nichts an den Cinch-Eingang B angeschlossen werden. 5 Anschlusskabel mit Cinch-Steckanschlüssen (als Sonderzubehör erhältlich) 6 Cinch-Eingang A 7 Cinch-Eingang B

Vor dem Anschluss des Verstärkers WARNUNG ! Sichern Sie die Kabel mit Kabelklemmen oder Klebeband. Zum Schutz der Kabel sollten Sie Kabelabschnitte, die mit Metallteilen in Berührung kommen, mit Klebeband umwickeln.

Black plate (66,1) Abschnitt

Anschließen der Geräte ! Durchtrennen Sie niemals die Isolierung der Spannungsversorgung, um ein anderes Gerät mit Strom zu versorgen. Das Kabel hat eine begrenzte Stromkapazität. VORSICHT ! Kürzen Sie die Kabel nicht, da dies eine Funktionsstörung der Schutzschaltung zur Folge haben kann. ! Verdrahten Sie das negative Lautsprecherkabel niemals direkt mit der Erde. ! Schließen Sie niemals die negativen Kabel mehrerer Lautsprecher zusammen. ! Wenn das Systemfernbedienungskabel des Verstärkers über die Zündung (12 V Gleichspannung) mit der Stromklemme verbunden wird, bleibt der Verstärker unabhängig davon, ob die Kfz-Stereoanlage ein- oder ausgeschaltet ist, mit der Zündung eingeschaltet. Dies kann bei ausgeschaltetem oder im Leerlauf befindlichen Motor zu einer Entleerung der Fahrzeugbatterie führen. ! Installieren und verlegen Sie das separat erhältliche Batteriekabel möglichst weit von den Lautsprecherkabeln entfernt. Installieren und verlegen Sie das separat erhältliche Batteriekabel, das Erdungskabel, die Lautsprecherkabel und den Verstärker möglichst weit von der Antenne, vom Antennenkabel und vom Tuner entfernt. Zum Überbrückungsmodus lung von Lautsprechern mit 4 W (oder niedriger), um einen Überbrückungsmodus von 2 W (oder niedriger) zu erzielen (Diagramm B). Bei einer unsachgemäßen Brückung kann der Verstärker beschädigt werden, Rauch bilden oder sich überhitzen. Die Oberfläche des Verstärkers könnte sich ebenfalls erhitzen und bei einer Berührung leichte Verbrennungen verursachen. Um einen Überbrückungsmodus korrekt einzurichten oder zu verwenden und eine Last von 4 W zu erzielen, müssen zwei 8-W-Lautsprecher parallel verkabelt werden mit linkem + und rechtem * Pol (Diagramm A) oder es muss alternativ ein einzelner 4-W-Lautsprecher verwendet werden. Entnehmen Sie weitere Informationen zur richtigen Anschlussweise der LautsprecherBedienungsanleitung. ! Wenden Sie sich bei weiteren Fragen an Ihren örtlichen Pioneer-Händler oder den Kundendienst. Zur geeigneten Lautsprecherspezifikation Stellen Sie sicher, dass die Lautsprecher den folgenden Standards entsprechen. Andernfalls besteht ein Risiko von Feuer, Rauchentwicklung oder Beschädigung. Die Lautsprecherimpedanz beträgt 2 W bis 8 W bzw. 4 W bis 8 W für Zweikanal- und andere Brückenanschlüsse. Subwoofer Lautsprecherkanal Strom Vierkanal-Ausgang Eingangsnennleistung: Min. 60 W (GM-A6604) Min. 40 W (GM-A4604) Zweikanal-Ausgang Eingangsnennleistung: Min. 180 W (GM-A6604) Min. 120 W (GM-A4604) ! Installieren oder verwenden Sie diesen Verstärker nicht mittels einer parallelen Verkabe-

<5707000008290>66 Black plate (67,1) Abschnitt Anschließen der Geräte Lautsprecherkanal Strom Dreikanal-Lautsprecherausgang A Eingangsnennleistung: Min. 60 W (GM-A6604) Min. 40 W (GM-A4604) Dreikanal-Lautsprecherausgang B

Eingangsnennleistung: Min. 180 W (GM-A6604) Min. 120 W (GM-A4604)

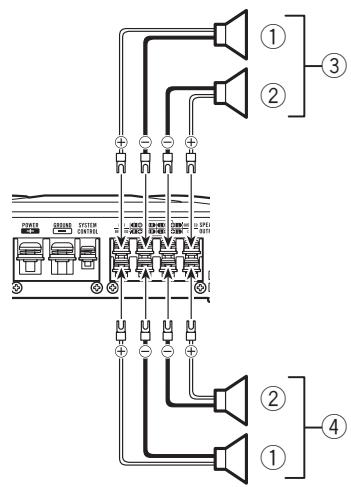

Anderer Lautsprecher als Subwoofer Lautsprecherkanal Strom Vierkanal-Ausgang Max. Eingangsleistung: Min. 120 W (GM-A6604) Min. 80 W (GM-A4604) Zweikanal-Ausgang Max. Eingangsleistung: Min. 360 W (GM-A6604) Min. 240 W (GM-A4604) Dreikanal-Lautsprecherausgang A Max. Eingangsleistung: Min. 120 W (GM-A6604) Min. 80 W (GM-A4604) Dreikanal-Lautsprecherausgang B Max. Eingangsleistung: Min. 360 W (GM-A6604) Min. 240 W (GM-A4604)

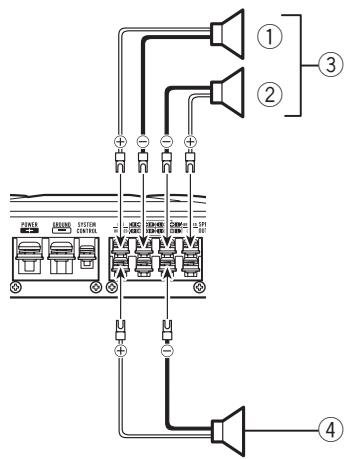

Rechts Links Lautsprecherausgang A Lautsprecherausgang B Dreikanal-Ausgang

Der Lautsprecherausgangsmodus kann wahlweise vierkanal, dreikanal (Stereo und Mono) oder zweikanal (Stereo oder Mono) sein. Schließen Sie die Lautsprecherkabel je nach Modus und entsprechend den nachstehenden Anschlussschemata an.

Deutsch Anschließen der Lautsprecher

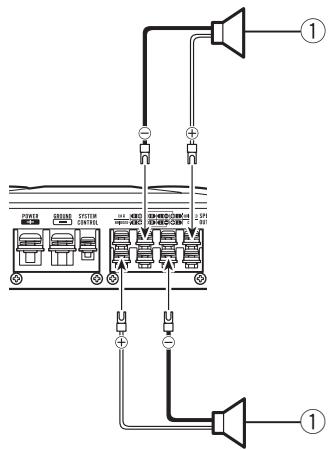

Rechts Links Lautsprecherausgang A Lautsprecherausgang B (Mono)

Black plate (68,1) Abschnitt

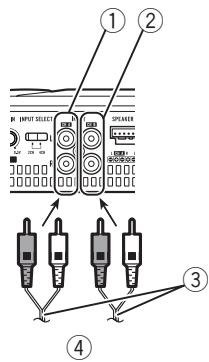

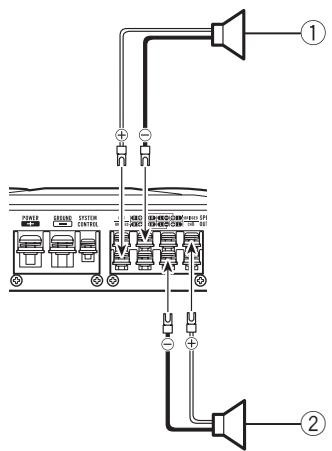

Anschließen der Geräte Zweikanal-Ausgang (Stereo) Vierkanal-/Dreikanal-Ausgang ! Stellen Sie den INPUT SELECT-Schalter (Eingangsauswahl) auf die Position 4CH.

1 Cinch-Eingang A 2 Cinch-Eingang B 3 Anschlusskabel mit Cinch-Steckanschlüssen (als Sonderzubehör erhältlich) 4 Von der Kfz-Stereoanlage (Cinch-Ausgang) Wenn nur ein Eingang verwendet wird, z. B. wenn die Kfz-Stereoanlage nur über einen Ausgang (Cinch-Ausgang) verfügt, schließen Sie den Stecker an Cinch-Eingang A und nicht Cinch-Eingang B an. 1 Lautsprecher (Rechts) 2 Lautsprecher (Links) Zweikanal-Ausgang (Mono) Zweikanal-Ausgang (Stereo) / (Mono) ! Stellen Sie den INPUT SELECT-Schalter (Eingangsauswahl) auf die Position 2CH.

1 Subwoofer (Mono) Anschlüsse bei Verwendung des Cinch-Eingangs Verbinden Sie den Cinch-Ausgang der Kfz-Stereoanlage mit dem Cinch-Eingang des Verstärkers.

1 Cinch-Eingang A Für einen Zweikanal-Ausgang schließen Sie die Cinch-Stecker an Cinch-Eingang A an.

<5707000008290>68 Black plate (69,1) Abschnitt Anschließen der Geräte 2 Anschlusskabel mit Cinch-Steckanschlüssen (als Sonderzubehör erhältlich) 3 Von der Kfz-Stereoanlage (Cinch-Ausgang) Anschlüsse bei Verwendung des Lautsprechereingangskabels Verbinden Sie die Lautsprecherausgangskabel der Kfz-Stereoanlage über das mitgelieferte Lautsprechereingangskabel mit dem Verstärker. ! Schließen Sie nicht gleichzeitig den CinchEingang und den Lautsprechereingang an.

tion funktioniert bei einigen Hauptgeräten eventuell nicht. Verwenden Sie in diesem Fall ein Systemfernbedienungskabel (als Sonderzubehör erhältlich). Wenn mehrere Verstärker gleichzeitig angeschlossen werden sollen, verbinden Sie das Hauptgerät und alle Verstärker über das Kabel der Systemfernbedienung. Anschließen der Stromklemme Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223 (als Sonderzubehör erhältlich) wird empfohlen. Verbinden Sie das Batteriekabel direkt mit dem positiven Pol + der Autobatterie und das Erdungskabel mit der Fahrzeugkarosserie. WARNUNG Wenn das Batteriekabel nicht sicher mit Hilfe der Klemmenschrauben an der Klemme befestigt wird, besteht die Gefahr von Überhitzung, Betriebsstörungen und Verletzungen, u. a. von leichten Verbrennungen. Kfz-Stereoanlage Lautsprecherausgang Weiß/Schwarz: Kan. A, Links * Weiß: Kan. A, Links + Grau/Schwarz: Kan. A, Rechts * Grau: Kan. A, Rechts + Grün/Schwarz: Kan. B, Links * Grün: Kan. B, Links + Violett/Schwarz: Kan. B, Rechts * Violett: Kan. B, Rechts + Anschlussstecker des Lautsprechereingangs Zur Lautsprechereingangsklemme dieses Geräts. 1 Führen Sie das Batteriekabel vom Motorraum in das Fahrzeuginnere. ! Wenn in die Fahrzeugkarosserie ein Kabeldurchgangsloch gebohrt und ein Kabel hindurchgeführt wird, muss sichergestellt werden, dass das Kabel aufgrund einer Beschädigung durch scharfe Kanten oder Grate des Loches nicht kurzgeschlossen wird. Deutsch

Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schließen Sie die Batteriekabelklemme des Verstärkers am positiven Pol + der Batterie an. Hinweis Wenn Lautsprechereingangskabel vom Hauptgerät an diesen Verstärker angeschlossen werden, schaltet sich der Verstärker automatisch ein, wenn das Hauptgerät eingeschaltet wird. Wenn das Hauptgerät ausgeschaltet wird, schaltet sich auch der Verstärker automatisch aus. Diese Op-

Black plate (70,1) Abschnitt

Anschließen der Geräte Positiver Pol + Motorraum Fahrzeuginnenraum Sicherung (30 A) × 2 Führen Sie die O-Ring-Gummidichtung in die Karosserie ein. 6 Bohren Sie ein 14-mm-Loch in die Karosserie.

2 Verdrillen Sie das Batterie-, das Erdungs- und das Systemfernbedienungskabel. Verdrillung 3 Bringen Sie Kabelschuhe an den Kabelenden an. Verwenden Sie Zangen oder ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

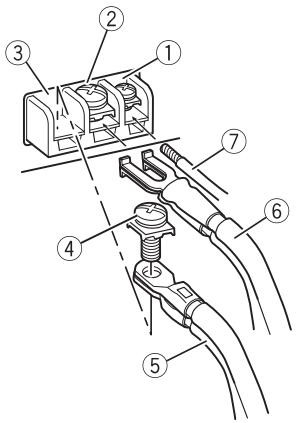

Klemme der Systemfernbedienung Erdungsklemme Stromklemme Klemmenschrauben Batteriekabel Erdungskabel Kabel der Systemfernbedienung Anschließen der Lautsprecherausgangsklemmen 1 Kabelschuh (als Sonderzubehör erhältlich) 2 Batteriekabel 3 Erdungskabel 1 Verwenden Sie eine Drahtzange oder ein Universalmesser, um circa 10 mm der Enden des Lautsprecherkabels freizulegen und verdrillen Sie dann die Drähte. Verdrillung 4 Schließen Sie die Kabel an die Klemmen an. Befestigen Sie die Kabel sicher mit Hilfe der Klemmenschrauben. 2 Bringen Sie Kabelschuhe an den Kabelenden an. Verwenden Sie Zangen oder ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

<5707000008290>70 Black plate (71,1) Abschnitt Anschließen der Geräte

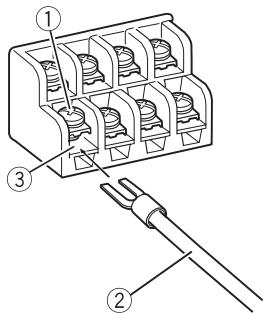

1 Kabelschuh (als Sonderzubehör erhältlich) 2 Lautsprecherkabel 3 Schließen Sie die Lautsprecherkabel an die Lautsprecherausgangsklemmen an. Befestigen Sie die Lautsprecherkabel sicher mit Hilfe der Klemmenschrauben. Deutsch 1 Klemmenschrauben 2 Lautsprecherkabel 3 Lautsprecherausgangsklemmen

Black plate (72,1) Abschnitt

Installation Vor der Installation des Verstärkers

WARNUNG ! Um eine ordnungsgemäße Installation zu gewährleisten, verwenden Sie die mitgelieferten Einzelteile in der angegebenen Weise. Wenn andere als die im Lieferumfang enthaltenen Teile verwendet werden, könnten interne Bestandteile des Verstärkers beschädigt oder gelockert werden, was die Außerbetriebsetzung des Verstärkers zur Folge haben kann. ! Nehmen Sie keine Installation an folgenden Stellen vor: — Stellen, an denen der Fahrer oder die Bei-/ Mitfahrer bei einem plötzlichen Halt des Fahrzeugs verletzt werden könnten. — Stellen, an denen das Gerät den Fahrer behindern könnte, z. B. auf dem Boden vor dem Fahrersitz. ! Bringen Sie Blechschrauben so an, dass die Schraubenspitze nicht mit Kabeln in Berührung kommt. Dies ist wichtig, um das Durchtrennen von Kabeln durch Vibrationen des Fahrzeugs zu verhindern, da dies in einem Brand resultieren könnte. ! Stellen Sie sicher, dass Kabel nicht in den Gleitmechanismus der Sitze geraten oder die Beine einer sich im Fahrzeug befindlichen Person berühren, da anderenfalls die Gefahr eines Kurzschlusses besteht. ! Beim Bohren zur Installation des Verstärkers ist stets sicherzustellen, dass keine Teile hinter dem Blech liegen und alle Kabel und wichtigen Fahrzeugteile (z. B. Benzin-/ Bremsleitung, Verkabelung) vor einer Beschädigung geschützt sind. VORSICHT ! Um eine ordnungsgemäße Wärmeableitung für den Verstärker zu gewährleisten, ist bei der Installation auf Folgendes zu achten: — Sorgen Sie für ausreichend Freiraum über dem Verstärker, um eine ordnungsgemäße Lüftung zu gewährleisten.

— Decken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich ab. Die Schutzfunktion aktiviert sich möglicherweise, um den Verstärker vor Überhitzung zu schützen, welche aufgrund einer Installation an Orten mit unzureichender Wärmeabfuhr oder bei fortwährender Verwendung mit einem hohen Pegel etc. auftreten kann. In diesem Fall verringert der Verstärker seine Ausgangsleistung oder schaltet sich aus und bleibt so lange ausgeschaltet, bis er auf eine festgelegte Temperatur abgekühlt ist. Bringen Sie die Kabel in größtmöglicher Entfernung von Stellen an, die sich erhitzen, wie z. B. die Heizungsöffnung. Der beste Installationsort ist vom jeweiligen Fahrzeugmodell abhängig. Bringen Sie den Verstärker sicher an einer ausreichend steifen Stelle an. Überprüfen Sie vor der endgültigen Installation alle Anschlüsse und Systeme. Nach der Installation des Verstärkers ist sicherzustellen, dass Ersatzrad, Wagenheber und Werkzeuge problemlos entnommen werden können. Beispiel für die Installation auf einer Bodenmatte oder an der Karosserie 1 Platzieren Sie den Verstärker am gewünschten Installationsort. Stecken Sie die mitgelieferten Blechschrauben (4 mm × 18 mm) in die Schraubenlöcher und drücken Sie mit einem Schraubendreher auf sie, um die Position der Montagelöcher zu markieren. 2 Bohren Sie an den markierten Stellen Löcher mit einem Durchmesser von 2,5 mm entweder durch den Teppich oder direkt durch die Karosserie.

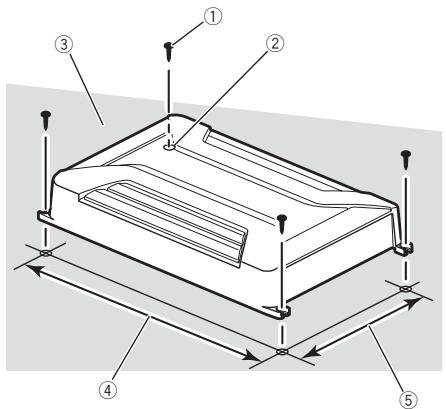

3 Bringen Sie den Verstärker mithilfe der mitgelieferten Blechschrauben (4 mm × 18 mm) an.

1 Blechschrauben (4 mm × 18 mm) 2 Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm. 3 Fußmatte oder Karosserie 4 Abstand Loch-zu-Loch: 338 mm (GM-A6604) / 308 mm (GM-A4604) 5 Abstand Loch-zu-Loch: 196 mm Deutsch

Black plate (74,1) Anhang Zusätzliche Informationen Technische Daten GM-A6604 Stromversorgung ..................... 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V) Erdungssystem ......................... Negativ Stromaufnahme ....................... 31 A (bei kontinuierlicher Versorgung 4 W) Durchschnittliche Stromaufnahme ..................................................... 8,5 A (4 W für vier Kanäle) 14 A (4 W für zwei Kanäle) Sicherung ................................... 25 A × 2 Abmessungen (B × H × T) ..................................................... 348 mm × 60 mm × 215 mm Gewicht ........................................ 2,3 kg (Kabel für die Verkabelung nicht inbegriffen) Max. Ausgangsleistung ....... 120 W × 4 (4 W) / 190 W × 4

(2 W) / 760 W GESAMT

(BRÜCKE) Dauerausgangsleistung ....... 60 W × 4 (bei 14,4 V, 4 W, 20 Hz bis 20 kHz ≦ 1 % THD +N) 180 W × 2 (bei 14,4 V, 4 W GEBRÜCKT 1 kHz, ≦ 1 % THD+N) 90 W × 4 (bei 14,4 V, 2 W, 1 kHz, ≦ 1 % THD+N) Lastimpedanz ............................ 4 W (2 W bis 8 W zulässig) Frequenzgang ........................... 10 Hz bis 70 Hz (+0 dB, –3 dB) Signal-Rauschabstand ......... 95 dB (IEC-A-Netz) Verzerrung .................................. 0,05 % (10 W, 1 kHz) Tiefpassfilter: (Kanal A) Trennfrequenz ................. 80 Hz Trennsteilheit ................... –12 dB/Okt. (Kanal B) Trennfrequenz ................. 40 Hz bis 500 Hz Trennsteilheit ................... –12 dB/Okt. Hochpassfilter: (Kanal A) Trennfrequenz ................. 80 Hz Trennsteilheit ................... –12 dB/Okt. (Kanal B) Trennfrequenz ................. 40 Hz bis 500 Hz Trennsteilheit ................... –12 dB/Okt. Bassverstärkung: Frequenz ............................ 50 Hz Pegel .................................... 0 dB bis 12 dB Verstärkungsregelung: Cinch ................................... 0,3 V bis 6,5 V Lautsprecher .................... 3,0 V bis 26 V Maximaler Eingangspegel / Impedanz: Cinch ................................... 6,5 V / 22 kW Lautsprecher .................... 26 V / 16 kW GM-A4604 Stromaufnahme ....................... 20,5 A (bei kontinuierlicher Versorgung 4 W) Durchschnittlicher Stromverbrauch ..................................................... 5,5 A (4 W für vier Kanäle) 8,5 A (4 W für zwei Kanäle) Sicherung ................................... 30 A × 1 Abmessungen (B × H × T) ..................................................... 318 × 60 × 215 mm Gewicht ........................................ 2,1 kg (Kabel für die Verkabelung nicht inbegriffen) Max. Ausgangsleistung ....... 80 W × 4 (4 W) / 120 W × 4

(2 W) / 480 W GESAMT

(BRÜCKE) Dauerausgangsleistung ....... 40 W × 4 (bei 14,4 V, 4 W, 20 Hz bis 20 kHz ≦ 1 % THD +N) 120 W × 2 (bei 14,4 V, 4 W GEBRÜCKT 1 kHz, ≦ 1 % THD+N) 60 W × 4 (bei 14,4 V, 2 W, 1 kHz, ≦ 1 % THD+N) Lastimpedanz ............................ 4 W (2 W bis 8 W zulässig) Frequenzgang ........................... 10 Hz bis 70 Hz (+0 dB, –3 dB) Signal-Rauschabstand ......... 94 dB (IEC-A-Netz) Verzerrung .................................. 0,05 % (10 W, 1 kHz) Tiefpassfilter: (Kanal A) Trennfrequenz ................. 80 Hz Trennsteilheit ................... –12 dB/Okt. (Kanal B) Trennfrequenz ................. 40 Hz bis 500 Hz Trennsteilheit ................... –12 dB/Okt. Hochpassfilter: (Kanal A) Trennfrequenz ................. 80 Hz Trennsteilheit ................... –12 dB/Okt. (Kanal B) Trennfrequenz ................. 40 Hz bis 500 Hz Trennsteilheit ................... –12 dB/Okt. Verstärkungsregelung: Cinch ................................... 0,3 V bis 6,5 V Lautsprecher .................... 3,0 V bis 26 V Maximaler Eingangspegel / Impedanz: Cinch ................................... 6,5 V / 22 kW Lautsprecher .................... 26 V / 16 kW Hinweise ! Änderungen der technischen Daten und des Designs vorbehalten. ! Die durchschnittliche Stromaufnahme entspricht nahezu der maximalen Stromaufnahme dieses Geräts bei Eingabe eines Audiosignals. Verwenden Sie diesen Wert zum Ermitteln der Gesamtstromaufnahme mehrerer Leistungsverstärker. Stromversorgung ..................... 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V) Erdungssystem ......................... Negativ
