MANUALE UTENTE GM-A4604 PIONEER

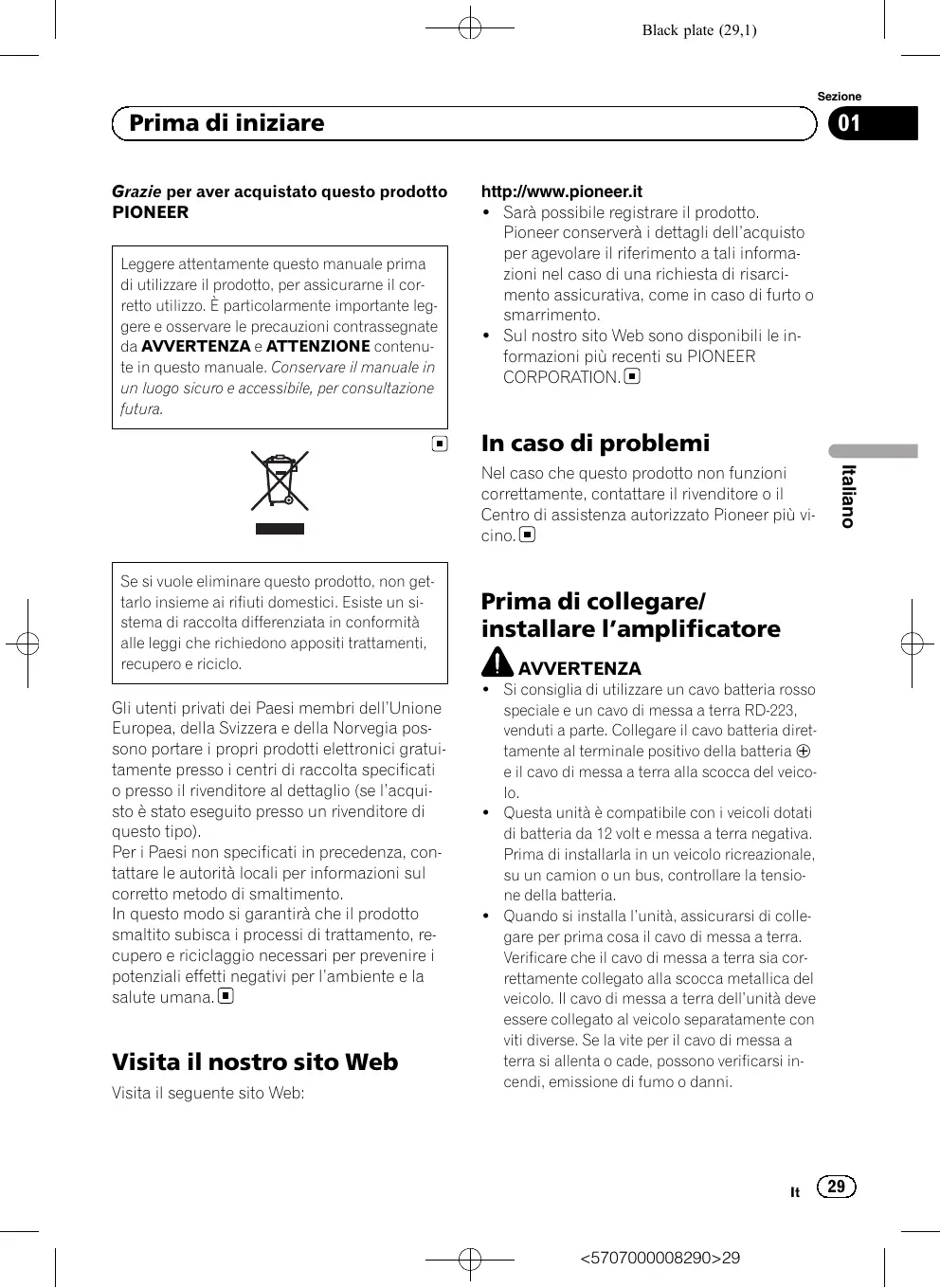

<5707000008290>28 Black plate (29,1) Sezione Prima di iniziare Grazie per aver acquistato questo prodotto PIONEER Leggere attentamente questo manuale prima di utilizzare il prodotto, per assicurarne il corretto utilizzo. È particolarmente importante leggere e osservare le precauzioni contrassegnate da AVVERTENZA e ATTENZIONE contenute in questo manuale. Conservare il manuale in un luogo sicuro e accessibile, per consultazione futura.

http://www.pioneer.it ! Sarà possibile registrare il prodotto. Pioneer conserverà i dettagli dell’acquisto per agevolare il riferimento a tali informazioni nel caso di una richiesta di risarcimento assicurativa, come in caso di furto o smarrimento. ! Sul nostro sito Web sono disponibili le informazioni più recenti su PIONEER CORPORATION. In caso di problemi Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo. Gli utenti privati dei Paesi membri dell’Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al dettaglio (se l’acquisto è stato eseguito presso un rivenditore di questo tipo). Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento. In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenire i potenziali effetti negativi per l’ambiente e la salute umana. Visita il nostro sito Web Visita il seguente sito Web: Italiano Nel caso che questo prodotto non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato Pioneer più vicino. Prima di collegare/ installare l’amplificatore AVVERTENZA ! Si consiglia di utilizzare un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo della batteria + e il cavo di messa a terra alla scocca del veicolo. ! Questa unità è compatibile con i veicoli dotati di batteria da 12 volt e messa a terra negativa. Prima di installarla in un veicolo ricreazionale, su un camion o un bus, controllare la tensione della batteria. ! Quando si installa l’unità, assicurarsi di collegare per prima cosa il cavo di messa a terra. Verificare che il cavo di messa a terra sia correttamente collegato alla scocca metallica del veicolo. Il cavo di messa a terra dell’unità deve essere collegato al veicolo separatamente con viti diverse. Se la vite per il cavo di messa a terra si allenta o cade, possono verificarsi incendi, emissione di fumo o danni.

Black plate (30,1) Sezione

Prima di iniziare ! Utilizzare esclusivamente fusibili della portata prescritta. L’uso di fusibili non corretti potrebbe provocare surriscaldamento e emissione di fumo, danni al prodotto e lesioni personali, come ustioni. ! Se un fusibile del cavo speciale batteria venduto a parte o dell’amplificatore si brucia, verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Determinare e risolvere la causa del problema, quindi sostituire il fusibile con un equivalente identico. ! Installare sempre l’amplificatore su una superficie piatta. Evitare di installarlo su superfici non piatte o con sporgenze. In caso contrario, possono verificarsi malfunzionamenti. ! Durante l’installazione dell’amplificatore, evitare che parti come viti in eccesso rimangano incastrate tra l’amplificatore e il veicolo. In caso contrario, possono verificarsi malfunzionamenti. ! Non lasciare che questa unità entri in contatto con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, in caso di contatto con liquidi, possono verificarsi surriscaldamento, emissione di fumo, e danni all’unità. Inoltre potrebbero surriscaldarsi le superfici dell’amplificatore e degli altoparlanti collegati, con conseguenti pericoli di ustioni. ! In caso di anomalie, l’alimentazione verso l’amplificatore viene scollegata per impedire malfunzionamenti del prodotto. In questo caso, scollegare l’alimentazione dell’intero sistema e verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Se non si riesce a determinare la causa del problema, contattare il rivenditore. ! Durante l’installazione, verificare sempre preventivamente che il terminale negativo della batteria * sia scollegato, per evitare il rischio di folgorazione o corto circuito. ! Non tentare di smontare o modificare questa unità. Ciò potrebbe causare incendi, scosse elettriche o altri malfunzionamenti.

ATTENZIONE ! Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall’esterno. ! L’uso prolungato del car stereo mentre il motore del veicolo è spento o la marcia è in folle, potrebbe scaricare la batteria. Informazioni sulla funzione di protezione Questo prodotto è dotato della funzione di protezione. Quando questo prodotto rileva anomalie, le funzioni riportate di seguito si attiveranno per proteggere l’uscita del prodotto e degli altoparlanti. ! Nelle situazioni descritte di seguito l’indicatore di accensione e l’amplificatore si spegneranno. — Se il terminale di uscita altoparlanti o il cavo altoparlanti sono in corto circuito. — Se al terminale di uscita altoparlanti viene applicata tensione CC. ! L’amplificatore ridurrà la potenza in uscita se la temperatura all’interno dell’amplificatore diventa troppo alta. In questo caso, l’indicatore di accensione e l’amplificatore si spegneranno.

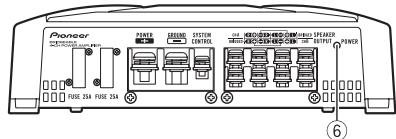

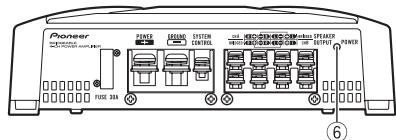

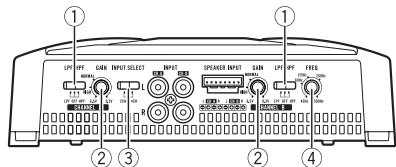

<5707000008290>30 Black plate (31,1) Sezione Impostazione dell’unità Nomenclatura GM-A6604 Lato frontale Lato posteriore Lato frontale Lato posteriore Se è necessario regolare la posizione dell’interruttore, utilizzare un cacciavite a testa piatta. 1 Selettore LPF (filtro passa-basso)/HPF (filtro passa-alto) Regolare il selettore a seconda del tipo di altoparlanti collegati. ! Se è collegato un subwoofer: Selezionare LPF. Questa impostazione elimina le frequenze di gamma superiore e trasmette frequenze di gamma inferiore. ! Se sono collegati altoparlanti a gamma completa: Selezionare HPF o OFF. L’impostazione HPF elimina le frequenze di gamma inferiore e trasmette frequenze di gamma superiore. L’impostazione OFF trasmette l’intera gamma di frequenza. 2 Comando GAIN (guadagno) La regolazione dei comandi del guadagno CHANNEL A (canale A) e CHANNEL B (canale B) contribuisce ad allineare l’uscita del car stereo a quella dell’amplificatore Pioneer. L’impostazione predefinita è la posizione NORMAL. Se il suono in uscita rimane basso anche quando si aumenta il volume del car stereo, portare i comandi su un livello inferiore. Se quando si aumenta il volume del car stereo il suono risulta distorto, portare i comandi su un livello superiore. ! Se si usa una sola spina di ingresso, disporre i comandi del guadagno per le uscite degli altoparlanti A e B sulla stessa posizione. ! In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500 mV), portare i comandi sulla posizione NORMAL. In caso di uso in combinazione con un car stereo Pioneer dotato di presa di tipo RCA con potenza di uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo. ! In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA con uscita di 4 V, portare i comandi sulla posizione HIGH. Italiano GM-A4604

3 Interruttore INPUT SELECT (selezione ingresso) Selezionare 2CH per l’ingresso a due canali o selezionare 4CH per l’ingresso a quattro canali.

Black plate (32,1) Sezione

Impostazione dell’unità ! È possibile selezionare il tipo di ingresso solo per collegamenti tramite connettore di ingresso RCA. Per i collegamenti tramite il cavo di ingresso altoparlanti, verrà utilizzato automaticamente 4CH indipendentemente dall’impostazione dell’interruttore. 4 Comando FREQ (frequenza di taglio) È possibile selezionare la frequenza di taglio da 40 Hz a 500 Hz quando l’intertuttore di selezione LPF/HPF è impostato su LPF o HPF. ! È possibile selezionare una frequenza di taglio solo per CHANNEL B. principale è alto, regolare il comando del guadagno dell’amplificatore su un livello adatto al livello massimo di uscita preamplificato dell’unità principale, in modo che il volume non subisca variazioni e che si limitino le emissioni audio eccessive. ! Anche se il volume e il guadagno sono regolati correttamente, l’audio dell’unità potrebbe venire periodicamente interrotto. In questi casi, contattare la stazione assistenza Pioneer più vicina. Comando del guadagno di questa unità 5 Interruttore BASS BOOST (controllo del livello di incremento dei bassi) È possibile selezionare un livello di incremento dei bassi tra 0 dB e 12 dB. ! L’impostazione del livello di incremento dei bassi è applicabile esclusivamente all’uscita CHANNEL B (canale B). L’illustrazione in alto mostra l’impostazione NORMAL del guadagno. 6 Indicatore di accensione L’indicatore di accensione si illumina per indicare che l’alimentazione è collegata. Relazione tra il guadagno dell’amplificatore e la potenza di uscita dell’unità principale Impostazione corretta del guadagno ! È inclusa una funzione di protezione per impedire malfunzionamenti dell’unità e/o degli altoparlanti dovuti a livelli di uscita eccessivi, o a uso o collegamenti non corretti. ! Se l’audio viene emesso a volume eccessivo, e in altre condizioni di questo tipo, questa funzione interrompe l’uscita per alcuni secondi. L’uscita dell’audio riprende quando il volume sull’unità principale viene ridotto. ! Se l’uscita dell’audio viene interrotta, i comandi del guadagno potrebbero essere stati regolati in modo non corretto. Per assicurare che l’audio venga emesso costantemente anche se il volume dell’unità

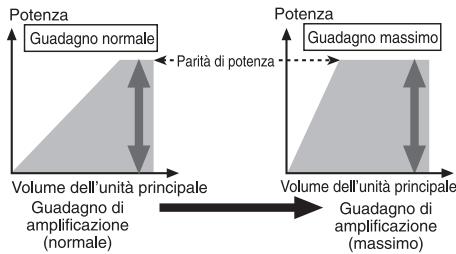

Se il guadagno dell’amplificatore viene regolato su un livello eccessivo, si aumenterà la distorsione, non la potenza.

<5707000008290>32 Black plate (33,1) Sezione Impostazione dell’unità

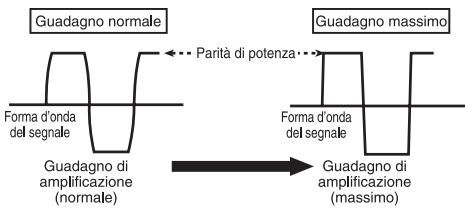

Forma d’onda del segnale con volume di uscita eccessivo e comando del guadagno dell’amplificatore Italiano Se la forma d’onda del segnale è distorta a causa del livello di uscita eccessivo, anche se si aumenta il guadagno dell’amplificatore, la potenza in uscita non cambierà significativamente.

Black plate (34,1) Sezione

Collegamento delle unità Schema di collegamento

1 Cavo batteria rosso speciale RD-223 (venduto a parte) Dopo aver eseguito tutti gli altri collegamenti all’amplificatore, collegare il terminale del cavo batteria al terminale positivo + della batteria. 2 Cavo di messa a terra (nero) RD-223 (venduto a parte) Collegare alla scocca metallica o al telaio. 3 Car stereo con connettori di uscita RCA (venduto a parte) 4 Uscita esterna Se si usa una sola spina di ingresso, non collegare nulla al connettore di ingresso RCA B. 5 Cavi di collegamento con spine RCA (venduti a parte) 6 Connettore di ingresso RCA A 7 Connettore di ingresso RCA B 8 Terminale d’ingresso degli altoparlanti (utilizzare un connettore fornito)

Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 37. Terminali di uscita altoparlanti Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 37. Cavo telecomando sistema (venduto a parte) Collegare il terminale maschio di questo cavo al terminale del telecomando del sistema car stereo. Il terminale femmina può essere collegato al terminale di controllo del relè dell’antenna automatica. Se il car stereo non è dotato di terminale per il telecomando del sistema, collegare il terminale maschio al terminale di alimentazione tramite l’interruttore della chiave di avviamento. Fusibile 25 A × 2 (GM-A6604) / 30 A × 1 (GMA4604) Fusibile (30 A) × 2 Anello Lato posteriore Lato frontale Nota È necessario impostare l’interruttore INPUT SELECT (selezione ingresso). Per dettagli, vedere Impostazione dell’unità a pagina 31. Prima di collegare l’amplificatore AVVERTENZA ! Assicurare i cavi con morsetti per cavi o nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio nei punti in cui esso si trova a contatto con parti metalliche. ! Non tagliare mai l’isolante della sorgente di alimentazione per collegare l’alimentazione ad altri apparecchi. La capacità di carico di corrente del cavo è limitata.

<5707000008290>34 Black plate (35,1) Sezione Collegamento delle unità ATTENZIONE Informazioni sulla modalità di collegamento a ponte mento a ponte con carico di 2 W (diagramma B). Se viene eseguito un collegamento a ponte non corretto, l’amplificatore può subire danni oppure emettere fumo o surriscaldarsi. Inoltre, la superficie dell’amplificatore può surriscaldarsi con conseguenti pericoli di ustioni. Per installare o utilizzare correttamente una modalità di collegamento a ponte ed ottenere un carico di 4 W, collegare due altoparlanti da 8 W in parallelo, sinistro + e destro * (diagramma A) o utilizzare un unico altoparlante da 4 W. Per ulteriori dettagli sulla procedura corretta di collegamento, consultare il manuale delle istruzioni degli altoparlanti. ! Per eventuali altre domande, contattare un rivenditore locale autorizzato Pioneer o l’assistenza clienti. Italiano ! Non cortocircuitare mai i cavi, altrimenti il circuito di protezione potrebbe non funzionare correttamente. ! Non collegare mai direttamente a terra il cavo negativo dell’altoparlante. ! Non legare mai assieme più cavi negativi degli altoparlanti. ! Se il cavo del telecomando di sistema dell’amplificatore viene collegato al terminale di alimentazione tramite l’interruttore della chiave di avviamento (12 V c.c.), l’amplificatore rimarrà sempre acceso quando l’interruttore della chiave di avviamento è attivato, indipendentemente da se il car stereo è acceso o spento. Pertanto la batteria potrebbe scaricarsi se il motore del veicolo rimane a lungo al minimo o con la marcia in folle. ! Installare e instradare il cavo batteria venduto a parte quanto più lontano possibile dai cavi degli altoparlanti. Installare e instradare il cavo batteria venduto a parte, il cavo di messa a terra e i cavi degli altoparlanti e dell’amplificatore quanto più lontano possibile dall’antenna, dal cavo dell’antenna e dal sintonizzatore.

Informazioni sulle specifiche compatibili degli altoparlanti Assicurarsi che gli altoparlanti siano conformi ai seguenti standard, altrimenti sussisterà il rischio di incendi, emissione di fumo o danni. L’impedenza degli altoparlanti deve essere compresa tra 2 W e 8 W, oppure tra 4 W e 8 W per i collegamenti a due canali e gli atri collegamenti a ponte. Subwoofer ! Non installare o utilizzare questo amplificatore collegando altoparlanti da 4 W (o inferiore) in parallelo per ottenere una modalità di collega- Canale altoparlante Potenza Uscita a quattro canali Ingresso nominale: Min. 60 W (GM-A6604) Min. 40 W (GM-A4604) Uscita a due canali Ingresso nominale: Min. 180 W (GM-A6604) Min. 120 W (GM-A4604) Uscita altoparlante a tre canali A Ingresso nominale: Min. 60 W (GM-A6604) Min. 40 W (GM-A4604) Uscita altoparlante a tre canali B Ingresso nominale: Min. 180 W (GM-A6604) Min. 120 W (GM-A4604)

Black plate (36,1) Sezione

Collegamento delle unità Altoparlanti diversi dal subwoofer Canale altoparlante Potenza Uscita a quattro canali Ingresso massimo: Min. 120 W (GM-A6604) Min. 80 W (GM-A4604) Uscita a due canali Ingresso massimo: Min. 360 W (GM-A6604) Min. 240 W (GM-A4604) Uscita altoparlante a tre canali A Ingresso massimo: Min. 120 W (GM-A6604) Min. 80 W (GM-A4604) Uscita altoparlante a tre canali B Ingresso massimo: Min. 360 W (GM-A6604) Min. 240 W (GM-A4604)

Destra Sinistra Uscita altoparlante A Uscita altoparlante B Uscita a tre canali

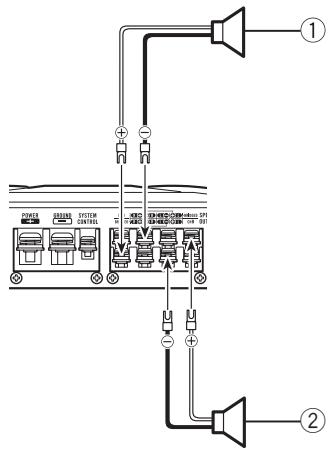

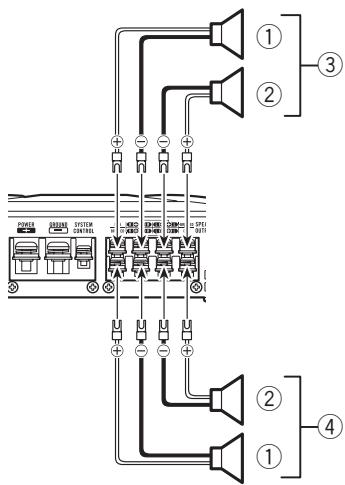

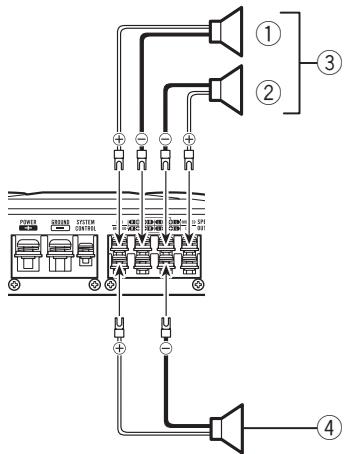

Collegamento degli altoparlanti

La modalità di uscita degli altoparlanti può essere a quattro, a tre (stereo e mono) o a due canali (stereo o mono). Collegare i conduttori degli altoparlanti in base alla modalità e alle figure mostrate in basso.

Destra Sinistra Uscita altoparlante A Uscita altoparlante B (mono) Uscita a due canali (stereo) Uscita a quattro canali

<5707000008290>36 Black plate (37,1) Sezione Collegamento delle unità

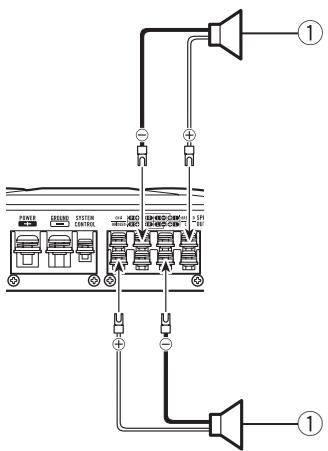

3 Cavi di collegamento con spine RCA (venduti a parte) 4 Dal car stereo (uscita RCA) Se si usa una sola spina di ingresso, ad esempio, se il car stereo dispone di una sola uscita (uscita RCA), collegare la spina al connettore di ingresso RCA A, non al connettore B. Uscita a due canali (mono) Uscita a due canali (stereo) / (mono) ! Far scorrere l’interruttore INPUT SELECT (selezione ingresso) sulla posizione 2CH.

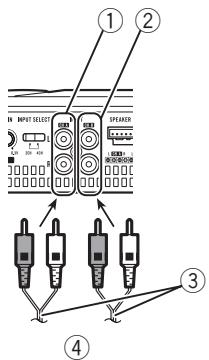

1 Altoparlante (mono) Collegamenti utilizzando un connettore di ingresso RCA Collegare il connettore di uscita RCA del car stereo e il connettore di ingresso RCA dell’amplificatore. Uscita a quattro canali / a tre canali ! Far scorrere l’interruttore INPUT SELECT (selezione ingresso) sulla posizione 4CH.

1 Connettore di ingresso RCA A Per l’uscita a due canali, collegare le spine RCA al connettore di ingresso RCA A. 2 Cavi di collegamento con spine RCA (venduti a parte) 3 Dal car stereo (uscita RCA)

Collegamenti utilizzando un cavo di ingresso altoparlanti

Collegare i cavi di uscita degli altoparlanti del sistema car stereo all’amplificatore utilizzando il cavo d’ingresso degli altoparlanti fornito. ! Non collegare l’ingresso RCA e l’ingresso degli altoparlanti allo stesso tempo.

1 Connettore di ingresso RCA A 2 Connettore di ingresso RCA B

Black plate (38,1) Sezione Collegamento delle unità

AVVERTENZA Se il cavo della batteria non viene saldamente fissato al terminale utilizzando le apposite viti, sussisterà il rischio di surriscaldamento, malfunzionamento e lesioni personali, come ustioni lievi. 1 Instradare il cavo batteria dal vano motore all’interno del veicolo.

Car Stereo Uscita altoparlanti Bianco/nero: CH A, * sinistro Bianco: CH A, + sinistro Grigio/nero: CH A, * destro Grigio: CH A, + destro Verde/nero: CH B, * sinistro Verde: CH B, + sinistro Viola/nero: CH B, * destro Viola: CH B, + destro Connettore di ingresso altoparlanti Al terminale ingresso altoparlanti di questa unità. Nota Se i cavi di ingresso di un’unità principale vengono collegati a questo amplificatore, l’amplificatore si accenderà o spegnerà automaticamente quando l’unita principale viene accesa o spenta. Questa funzione potrebbe non funzionare con alcune unità principali. In tal caso, utilizzare il cavo del telecomando di sistema (venduto a parte). Se vengono collegati contemporaneamente più amplificatori in sincronia, collegare l’unità principale e tutti gli amplificatori utilizzando il cavo del telecomando di sistema. Collegamento del terminale di alimentazione Si consiglia di utilizzare un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo della batteria + e il cavo di messa a terra alla scocca del veicolo.

! Quando si inserisce un cavo batteria attraverso un foro passante appositamente praticato nella scocca del veicolo, prestare attenzione a non cortocircuitare il cavo danneggiandolo con gli spigoli taglienti o frastagliati del foro. Dopo aver eseguito tutti gli altri collegamenti all’amplificatore, collegare il terminale del cavo batteria al terminale positivo + della batteria. Terminale positivo + Vano motore Interno del veicolo Fusibile (30 A) × 2 Inserire l’anello di tenuta toroidale in gomma nella scocca del veicolo. 6 Praticare un foro da 14 mm nella scocca del veicolo.

2 Torcere le estremità del cavo batteria, del cavo di messa a terra e del cavo del telecomando di sistema. Torcere

<5707000008290>38 Black plate (39,1) Sezione Collegamento delle unità 3 Applicare i capocorda alle estremità dei cavi. Utilizzare pinze o un altro utensile per crimpare i capocorda ai cavi.

Collegamento dei terminali di uscita altoparlanti 1 Utilizzando pinze o una taglierina, esporre le estremità dei cavi degli altoparlanti di circa 10 mm, quindi torcere i cavi. Torcere 4 Collegare i cavi al terminale. Fissare saldamente i cavi con le viti terminali. 2 Applicare i capocorda alle estremità dei cavi. Utilizzare pinze o un altro utensile per crimpare i capocorda ai cavi. Italiano 1 Capocorda (venduto a parte) 2 Cavo batteria 3 Cavo di messa a terra 1 Capocorda (venduto a parte) 2 Cavo altoparlanti 3 Collegare i cavi degli altoparlanti ai terminali di uscita altoparlanti. Fissare saldamente i cavi degli altoparlanti con le viti terminali.

Terminale telecomando sistema Terminale di terra Terminale di alimentazione Viti terminali Cavo batteria Cavo di messa a terra Cavo telecomando sistema 1 Viti terminali 2 Cavi altoparlanti

Black plate (40,1) Sezione

Collegamento delle unità 3 Terminali di uscita altoparlanti

<5707000008290>40 Black plate (41,1) Sezione Installazione

Prima di installare l’amplificatore AVVERTENZA

Italiano ! Per assicurare un’installazione corretta, utilizzare i componenti forniti nel modo indicato. Se vengono utilizzati componenti diversi da quelli forniti, le parti interne dell’amplificatore potrebbero subire danni, o allentarsi, provocando lo spegnimento dell’amplificatore. ! Non eseguire l’installazione in: — Posizioni in cui l’unità potrebbe ferire il conducente o i passeggeri se il veicolo frena improvvisamente. — Posizioni che potrebbero interferire con la guida, come il pianale di fronte al sedile del conducente. ! Installare le viti autofilettanti in modo tale che le estremità delle viti non entrino a contatto con alcun cavo. Questa precauzione è importante per impedire che i cavi vengano tagliati dall vibrazione del veicolo, con conseguente pericolo di incendio. ! Accertarsi che i cavi non si impiglino nel meccanismo di scorrimento dei sedili o tocchino le game dei passeggeri del veicolo, provocando cortocircuiti. ! Quando si praticano fori per installare l’amplificatore, verificare sempre che dietro il pannello non si trovi alcun componente. Proteggere tutti i cavi e gli organi importanti (ad esempio, linee del carburante o dei freni, cavi). te il calore, da uso continuo con volume eccessivo, ecc. In questi casi, l’amplificatore riduce la potenza in uscita o rimane spento fino a quando non si raffredda e raggiunge una temperatura prestabilita. Non posizionare i cavi in luoghi soggetti a surriscaldamento, come le bocchette dell’impianto di riscaldamento. La posizione di installazione ottimale varia a seconda del modello del veicolo. Fissare l’amplificatore in una posizione sufficientemente rigida. Controllare tutti i collegamenti e i sistemi prima dell’installazione finale. Dopo aver installato l’amplificatore, verificare che la ruota di scorta, il martinetto e gli attrezzi siano agevolmente accessibili. Esempio di installazione sul pianale o sul telaio 1 Posizionare l’amplificatore nella posizione di installazione desiderata. Inserire le viti autofilettanti fornite (4 mm × 18 mm) negli appositi fori con un cacciavite in modo che lascino una traccia nella posizione in cui dovranno essere praticati i fori. 2 Praticare fori del diametro di 2,5 mm sulle tracce lasciate dalle viti sulla tappezzeria o direttamente sul telaio. ATTENZIONE ! Per assicurare la corretta dissipazione del calore dall’amplificatore, osservare quanto segue durante l’installazione: — Riservare uno spazio adeguato per la corretta ventilazione al di sopra dell’amplificatore. — Non coprire l’amplificatore con tappetini di alcun tipo. ! La funzione di protezione potrebbe attivarsi per proteggere l’amplificatore da surriscaldamento dovuto all’installazione in posizioni in cui non è possibile disperdere sufficientemen-

Black plate (42,1) Sezione

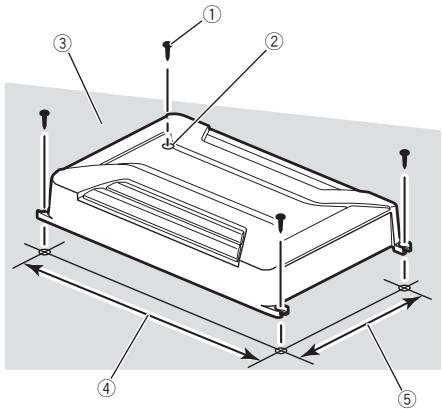

Installazione 3 Installare l’amplificatore utilizzando le viti autofilettanti fornite (4 mm × 18 mm).

Viti autofilettanti (4 mm × 18 mm) Praticare un foro di 2,5 mm di diametro Tappezzeria o telaio Distanza da foro a foro: 338 mm (GMA6604) / 308 mm (GM-A4604) 5 Distanza da foro a foro: 196 mm

Black plate (44,1) Appendice Informazioni supplementari Altoparlanti ....................... da 3,0 V a 26 V Livello di ingresso massimo / impedenza: RCA ...................................... 6,5 V / 22 kW Altoparlante ..................... 26 V / 16 kW Note ! Caratteristiche tecniche e design sono soggetti a eventuali modifiche senza preavviso. ! La corrente media consumata è uguale circa alla corrente massima consumata da questa unità quando viene ricevuto un segnale audio. Utilizzare questo valore per il calcolo della corrente totale consumata da più amplificatori di potenza.
