EY6432 - Perceuse PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse sans fil
Marque	Panasonic
Modèle	EY6432
Moteur	Moteur CC 15,6 V
Vitesse à vide (petite vitesse)	450 tr/min
Vitesse à vide (grande vitesse)	1 450 tr/min
Capacité du mandrin	1,0 mm à 13 mm (sans clé)
Couple maximum (petite vitesse)	31,9 Nm
Couple maximum (grande vitesse)	8,8 Nm
Nombre de réglages de couple	18 positions + position perçage
Capacité de perçage bois max	36 mm
Capacité de perçage métal max	13 mm
Capacité de vissage vis à bois max	Ø 8 mm
Batterie compatible	Ni-MH (EY9200, EY9201, EY9230, EY9231) ou Ni-Cd (EY9136)
Tension batterie	15,6 V CC
Chargeur	Modèle EY0110
Temps de charge typique	30 min (batterie 2,0 Ah Ni-Cd) à 55 min (batterie 3,5 Ah Ni-MH)
Longueur hors tout (avec batterie)	208 mm
Poids (avec batterie)	2,0 kg (avec EY9136) à 2,2 kg (avec EY9231)
Sécurité	Frein de mandrin, verrouillage de gâchette, double isolation
Entretien	Nettoyage avec chiffon sec; ne pas utiliser d'eau ou de solvant
Accessoires inclus	Mandrin sans clé, porte-mèche intégré dans la poignée

FOIRE AUX QUESTIONS - EY6432 PANASONIC

Quel type de batterie utiliser avec la perceuse EY6432 ?

La perceuse EY6432 est compatible avec les batteries Ni-MH (modèles EY9200, EY9201, EY9230, EY9231) et Ni-Cd (modèle EY9136). Vérifiez la compatibilité avant achat.

Comment changer la vitesse de rotation ?

Utilisez le sélecteur de vitesse (LOW-HIGH) situé sur le dessus de l'appareil. Ne l'actionnez pas lorsque la gâchette est enfoncée pour éviter d'endommager le moteur ou la batterie.

Comment régler le couple de serrage ?

Tournez la bague de réglage du couple sur l'un des 18 crans ou sur la position de perçage (symbole de foret). Testez le réglage avant utilisation.

Que faire si la mèche se bloque ?

Relâchez immédiatement la gâchette pour éviter une surcharge. Inversez le sens de rotation à l'aide du levier d'inversion pour dégager la mèche.

Puis-je utiliser la perceuse en continu pendant longtemps ?

Pour éviter une surchauffe, ne pas utiliser plus de deux batteries en continu. Laissez l'outil refroidir avant de changer de batterie.

Comment nettoyer la perceuse ?

Utilisez un chiffon sec et propre. N'utilisez jamais d'eau, de solvant ou de produit nettoyant volatil.

Que signifie le témoin orange sur le chargeur ?

Le témoin orange indique que la batterie est trop chaude ou trop froide pour être chargée. Attendez qu'elle revienne à température ambiante ; la charge commencera automatiquement.

Comment ranger la batterie en hiver ?

Si la batterie est froide (en dessous de 5 °C), laissez-la se réchauffer à température ambiante pendant au moins une heure avant de la charger. Pour le stockage, rechargez-la complètement avant de la ranger.

Comment inverser le sens de rotation ?

Utilisez le levier d'inversion situé au-dessus de la gâchette. Assurez-vous que le mandrin est complètement arrêté avant d'actionner le levier.

Quels sont les accessoires recommandés ?

Utilisez uniquement des mèches compatibles avec le mandrin de 13 mm (1/2 pouce). Le porte-mèche intégré peut ranger des mèches jusqu'à 50 mm de long.

MODE D'EMPLOI EY6432 PANASONIC

Perceuse et tournevis sur batterie

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Réglez l'échelle sur ce repère

Vers une prise secteur

Vers une prise secteur

Vers une prise secteur

Chargeur de batterie

Chargeur de batterie

Chargeur de batterie

Chargeur de batterie

Chargeur de batterie

Chargeur de batterie

Chargeur de batterie

Chargeur de batterie

Chargeur de batterie

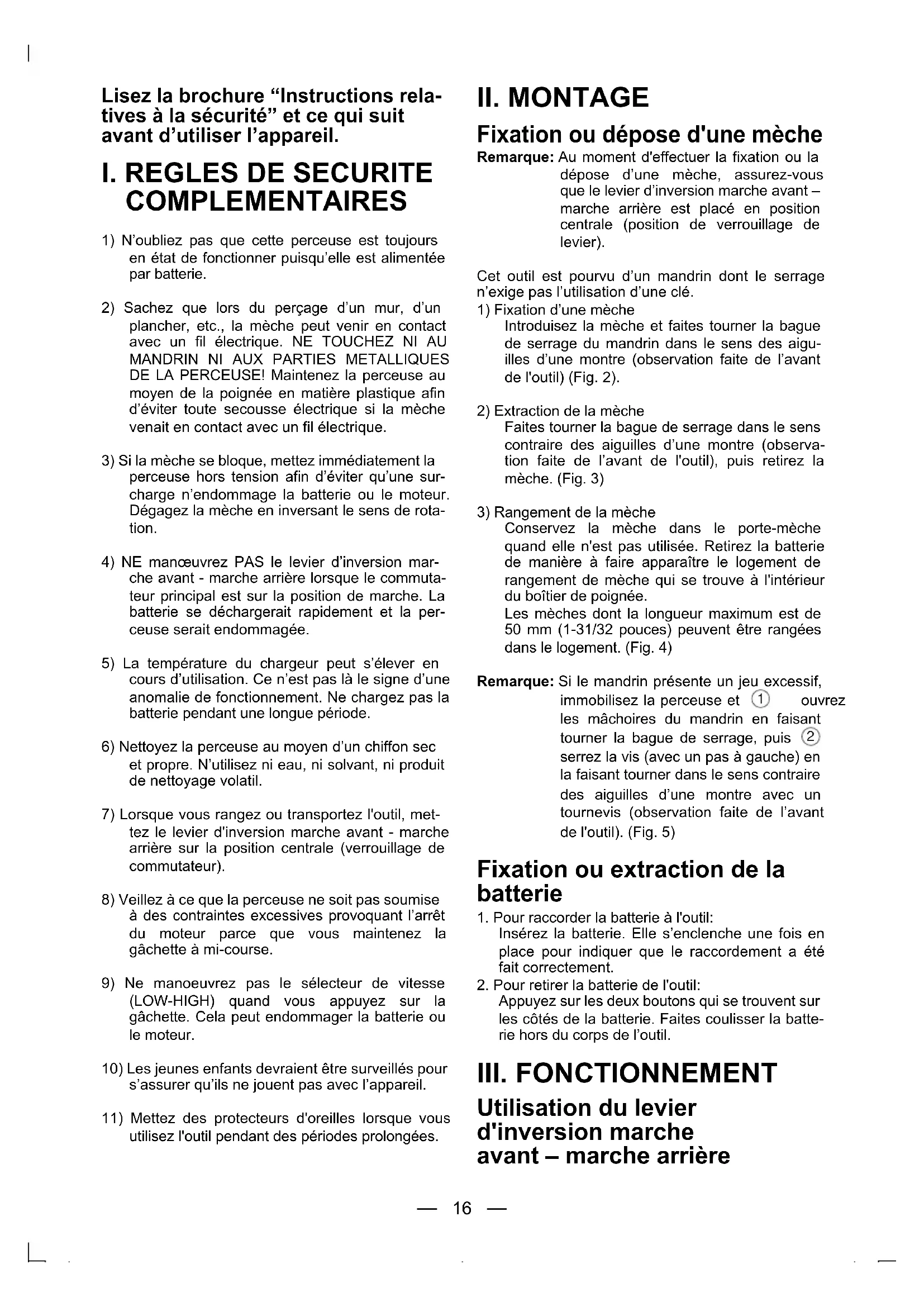

Lisez la brochure "Instructions relatives à la sécurité" et ce qui suit avant d'utiliser l'ordinateur.

I. RÈGLES DE SÉCURITÉ COMPLÉMENTAIRES

1) N'oubliez pas que cette perceuse est toujours en état de fonctionner puisqu'elle est alimentée par batterie. 2) Sachez que lors du perçage d'un mur, d'un plancher, etc., la mèche peut venir en contact avec un fil électrique. NE TOUCHEZ NI AU MANDRIN NI AUX PARTIES MÉTALLIQUES DE LA PERCEUSE ! Maintenez la perceuse au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique. 3) Si la mèche se bloque, mettez immédiatement la perceuse hors tension afin d'éviter qu'une surcharge n'endommage la batterie ou le moteur. Dégagez la mèche en inversant le sens de rotation. 4) NE manœuvrez PAS le levier d'inversion marche avant - marche arrière lorsque le commutateur principal est sur la position de marche. La batterie se déchargerait rapidement et la perceuse serait endommagée. 5) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas le signe d'une anomalie de fonctionnement. Ne chargez pas la batterie pendant une longue période. 6) Nettoyez la perceuse au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil. 7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrière sur la position centrale (verrouillage de commutateur). 8) Veillez à ce que la perceuse ne soit pas soumise à des contraintes excessives provoquant l'arrêt du moteur parce que vous maintenez la gâchette à mi-course. 9) Ne manœuvrez pas le sélecteur de vitesse (LOW-HIGH) quand vous appuyez sur la gâchette. Cela peut endommager la batterie ou le moteur. 10) Les jeunes enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. 11) Mettez des protecteurs d'oreilles lorsque vous utilisez l'outil pendant des périodes prolongées.

II. MONTAGE

Fixation ou dépose d'une mèche

Remarque : Au moment d'effectuer la fixation ou la dépose d'une mèche, assurez-vous que le levier d'inversion marche avant - marche arrière est placé en position centrale (position de verrouillage de levier).

Cet outil est pourvu d'un mandrin dont le serrage n'exige pas l'utilisation d'une clé.

1) Fixation d'une mèche

Introduisez la mèche et faites tourner la bague de serrage du mandrin dans le sens des aiguilles d'une montre (observation faite de l'avant de l'outil) (Fig. 2).

2) Extraction de la mèche

Faites tourner la bague de serrage dans le sens contraire des aiguilles d'une montre (observation faite de l'avant de l'outil), puis retirez la mèche. (Fig. 3)

3) Rangement de la mèche

Conservez la mèche dans le porte-mèche quand elle n'est pas utilisée. Retirez la batterie de manière à faire apparaître le logement de rangement de mèche qui se trouve à l'intérieur du boîtier de poignée.

Les mèches dont la longueur maximum est de 50 mm (1-31/32 pouces) peuvent être rangées dans le logement. (Fig. 4)

Remarque : Si le mandrin présente un jeu excessif, immobilisez la perceuse et ① ouvrez les mâchoires du mandrin en faisant tourner la bague de serrage, puis ② serrez la vis (avec un pas à gauche) en la faisant tourner dans le sens contraire des aiguilles d'une montre avec un tournevis (observation faite de l'avant de l'outil). (Fig. 5)

Fixation ou extraction de la batterie

1. Pour raccorder la batterie à l'outil :

Insérez la batterie. Elle s'enclenche une fois en place pour indiquer que le raccordement a été fait correctement.

1. Pour retirer la batterie de l'outil :

Appuyez sur les deux boutons qui se trouvent sur les côtés de la batterie. Faites coulisser la batterie hors du corps de l'outil.

III. FONCTIONNEMENT

Utilisation du levier d'inversion marche avant - marche arrêté

(Rotation en sens normal (O), verrouillage de l'interrupteur, rotation en sens inverse (O))

ATTENTION : N'actionnez pas le levier d'inversion marche avant - marche arrêté tant que le mandrin de la perceuse ne s'est pas complètement arrêté de tourner. Une commande d'inversion pendant la rotation du mandrin pourrait endommager l'outil.

Commande de l'interrupteur pour une rotation en sens normal

1. Pour obtenir une rotation en sens normal, placez l'interrupteur en position de rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente en proportion de la force de pression exercée sur la gâchette et ceci permet d'effectuer un serrage efficace des vis et de percer des trous. Le frein entre en action et le mandrin s'arrête de tourner immédiatement dès que la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

Commande de l'interrupteur pour une rotation en sens inverse

1. Pour obtenir une rotation en sens inverse, placez l'interrupteur en position de rotation en sens inverse. Avant d'utiliser la perceuse, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

Sélection de vitesse

Choisissez une vitesse réduite ou une vitesse élevée en fonction du travail à exécuter.

ATTENTION : Vérifiez la sélection de vitesse avant d'utiliser l'outil.

Ajustement du couple d'embrayage

Ajustez le couple sur l'un des 18 réglages possibles ou sur la position " " requise pour effectuer la tâche.

ATTENTION : Testez le réglage avant de faire fonctionner l'outil. Réglez l'échelle graduée sur cette marque (Fig. 7)

Remarque : Vous risquez d'entendre un bruit de freinage lorsque le frein entre en fonction. Le bruit qui est entendu indique que le frein est appliqué.

ATTENTION : Pour éviter une évolution trop rapide de la température à la surface de l'outil, ne pas se servir de l'outil en utilisant plus de deux bat

teries en continu. L'outil a besoin d'un temps de repos à froid avant le changement de la batterie.

• Ne pas recouvrir les entrées d'air sur l'appareil pendant son utilisation. Sinon le fonctionnement de l'outil peut être affecté et créer une panne.
• Ne faites pas peiner l'outil (le moteur).

Ceci peut endommager l'outil.

Utilisez l'appareil en évitant que le souffle d'air venant de l'outil ne soit pas en contact direct avec votre peau. Sinon, vous pourriez être brûlé. - Quand le travail est exécuté avec une batterie Ni-MH, assurez-vous que le lieu de travail est suffisamment aéré.

Pour un usage approprié de la batterie

Batterie Ni-MH (EY9200/EY9201/EY9230/EY9231)

• Rechargez la batterie Ni-MH complètement avant de la ranger, afin de lui assurer une durée de vie plus longue. La température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F).

Si la batterie est utilisée alors que sa température est inférieure à 0°C

(32°F), l'outil pourrait ne pas fonctionner correctement. Dans ce cas, rechargez complètement la batterie pour rétablir son fonctionnement normal.

• Lorsque vous n'utilisez pas la batterie, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles. Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.
• Lorsque vous utilisez l'outil avec une batterie NiMH, assurez-vous que la pièce soit bien ventilée.

Batterie Ni-Cd

(EY9106/EY9136)

• La batterie nickel-cadmium nécessite une "PÉRIODE DE RODAGE" pour qu'elle puisse parvenir à sa capacité maximum de fonctionnement. La "PÉRIODE DE RODAGE" est accomplie avec une utilisation normale au cours des 6 à 8 premiers cycles de charge et de décharge de la batterie.

Une fois la "PÉRIODE DE RODAGE" terminée, la batterie maintiendra sa capacité maximum de fonctionnement pendant toute la durée utile de service de la batterie.

Longévité des batteries

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie par une neuve.

Remarque : L'emploi en environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge.

Recyclage de la batterie

Par souci de respect de l'environnement et de recyclage des matériaux, veillez à mettre au rebut dans un site officiellement recommandé, s'il en existe dans votre pays.

ATTENTION :

Bloc de batterie Ni-Cd EY9106/EY9136

Cet appareil contient du cadmium-nickel. La batterie doit être recyclée ou mise correctement au rebut.

Pour la Suisse

Après usage, à rapporter au vendeur.

Recharge

Remarque : Chargez une nouvelle batterie, ou une batterie qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

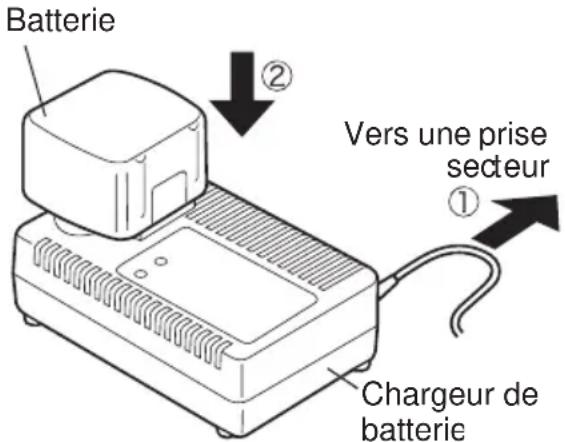

Chargeur de batterie (EY0110)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

Remarque : Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie dans le chargeur.

3. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

• La charge ne peut pas être réalisée si la batterie est chaude (par exemple, à la suite d'un long travail de perçage).

Dans ce cas, le témoin d'attente, de couleur orange, reste allumé tant que la batterie n'est pas revenue à une température normale. La charge commence alors automatiquement.

1. Une fois la charge terminée, le témoin de charge clignote rapidement en vert.
2. Lorsque la batterie a subi, pour quelque raison que ce soit, une température trop basse, ou si la batterie n'a pas été utilisée pendant longtemps, le témoin de charge s'allume. Dans ce cas, il faudra un temps plus long que le temps de charge standard pour charger complètement la batterie.
3. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.
4. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou si, après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur agréé pour de l'assistance technique.

Remarque : Lorsqu'une batterie froide (en dessous de 5°C (41°F)) doit être rechargée dans une pièce chaude, laissez la batterie dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. Sinon, il est possible que la batterie ne soit pas complètement chargée.

• Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

ATTENTION : • N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.

• Ne bouchez pas les trous d'aération du chargeur et de la batterie.
• Débranchez le chargeur lorsqu'il ne doit pas être utilisé.

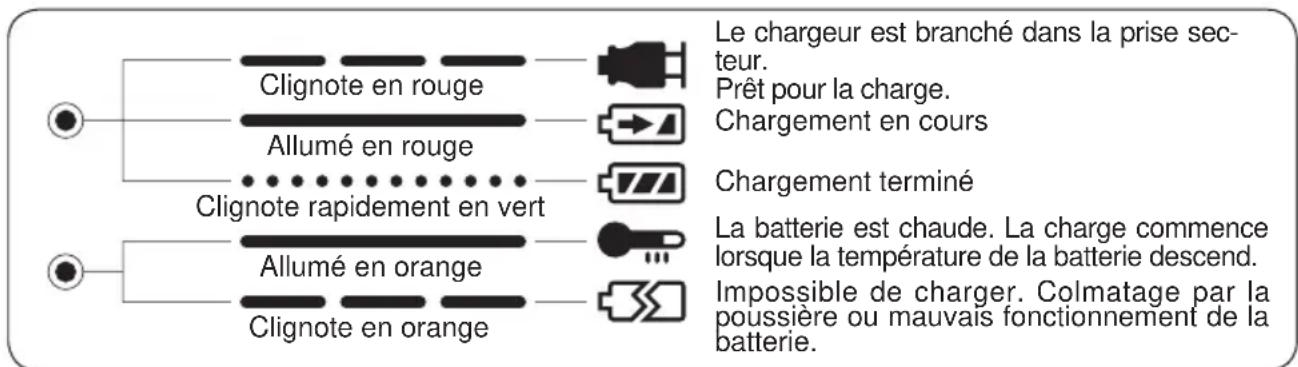

IV. INDICATIONS DU TÉMOIN

V. ACCESSOIRES

Utilisez uniquement des mèches allant sur le mandrin de la perceuse.

VI. ANNEXE

CAPACITÉS MAXIMUM RECOMMANDÉES

Modèle EY6405 EY6409 EY6432
Serrage des vis	Vis de machine M5 M5 M6
	Vis à bois ø 6,8 mm (17/64") ø 6,8 mm (17/64") ø 8 mm (5/16")
	Vis à auto-perçage ø 6 mm (15/64") ø 6 mm (15/64") ø 6 mm (15/64")
Perçage	Pour le bois ø 27 mm (1-1/16") ø 27 mm (1-1/16") ø 36 mm (1-25/64")
	Pour le métal ø 10 mm (3/8")		ø 13 mm (1/2")	ø 13 mm (1/2")

VII. CARACTÉRISTIQUES TECHNIQUES

UNITÉ PRINCIPALE

Modèle		EY6405	EY6409		EY6432
Moteur		Moteur CC 12 V			Moteur CC 15,6 V
Vitesse sans charge	Petite vitesse	400 / min (rpm)			450 / min (rpm)
	Grande vitesse	1 300 / min (rpm)			1 450 / min (rpm)
Capacité du mandrin		0,5 mm ~ 10 mm(1/32" ~ 3/8")	1,0 mm ~ 13 mm(1/16" ~ 1/2")
Couple maximum	Petite vitesse	22,5 Nm (230 kgf-cm ou 199 po-lb)			31,9 Nm, (325 kgf-cm ou 282 po-lb)
	Grande vitesse	6,3 Nm (65 kgf-cm ou 56 po-lb)			8,8 Nm, (90 kgf-cm ou 78 po-lb)
Couple d'accoupling		Environ 1,0 Nm (10 kgf-cm ou 8,7 po-lb) ~5,4 Nm (55 kgf-cm ou 47,7 po-lb)			Environ 1,0 Nm (10 kgf-cm ou 8,7 po-lb) ~6,9 Nm (70 kgf-cm ou 61 po-lb)
Longueur hors tout(avec la batterie)		202 mm(7-61/64")	208 mm(8-3/16")
Poids (avec la batterie)		1,7 kg (3,75 lbs.)avec EY9106	1,8 kg (3,97 lbs.)avec EY9200	1,9 kg (4,19 lbs.)avec EY9201	2,0 kg (4,41 lbs.)avec EY9230	2,2 kg (4,85 lbs.)avec EY9231	2,0 kg (4,41 lbs.)avec EY9136

BATTERIE

Modèle	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Batterie d'accumulateur	BatterieNi-Cd	BatterieNi-MH				BatterieNi-Cd
Tension de la batterie	12 V de courant continu(1,2V × 10 éléments)			15,6 V de courant continu(1,2V × 13 éléments)

CHARGEUR DE BATTERIE

Modèle		EY0110
Tension électrique		Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids		0,78 kg, (1,72 lbs.)
Durée dechargement		7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.		EY9106	EY9136		EY911760 min.
				30 min.
	3,0Ah			EY9200	EY9230		EY921090 min.
				45 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Remarque : Ce tableau peut inclure des modèles non disponibles dans votre région. Consultez le catalogue.

Réglage du couple de l'embrayage
