Produkttype	Trådløs skruemaskine/boremaskine
Mærke	Panasonic
Model	EY6432
Motor	DC-motor 15,6 V
Tomgangshastighed (lav hastighed)	450 o/min
Tomgangshastighed (høj hastighed)	1.450 o/min
Patronkapacitet	1,0 mm til 13 mm (nøglefri)
Maksimalt drejningsmoment (lav hastighed)	31,9 Nm
Maksimalt drejningsmoment (høj hastighed)	8,8 Nm
Antal drejningsmomentsindstillinger	18 positioner + boreposition
Maks. borekapacitet i træ	36 mm
Maks. borekapacitet i metal	13 mm
Maks. skruekapacitet træskruer	Ø 8 mm
Kompatibelt batteri	Ni-MH (EY9200, EY9201, EY9230, EY9231) eller Ni-Cd (EY9136)
Batterispænding	15,6 V DC
Lader	Model EY0110
Typisk ladetid	30 min (2,0 Ah Ni-Cd batteri) til 55 min (3,5 Ah Ni-MH batteri)
Samlet længde (med batteri)	208 mm
Vægt (med batteri)	2,0 kg (med EY9136) til 2,2 kg (med EY9231)
Sikkerhed	Patronbremse, aftrækkerlås, dobbelt isolering
Vedligeholdelse	Rengøring med tør klud; brug ikke vand eller opløsningsmiddel
Medfølgende tilbehør	Nøglefri patron, integreret borholder i håndtaget

Ofte stillede spørgsmål - EY6432 PANASONIC

Hvilken type batteri skal jeg bruge til boremaskinen EY6432?

Boremaskinen EY6432 er kompatibel med Ni-MH batterier (modeller EY9200, EY9201, EY9230, EY9231) og Ni-Cd (model EY9136). Kontroller kompatibiliteten inden køb.

Hvordan ændrer jeg rotationshastigheden?

Brug hastighedsvælgeren (LOW-HIGH) øverst på enheden. Aktiver den ikke, mens aftrækkeren er trykket ind, for at undgå skade på motoren eller batteriet.

Hvordan indstiller jeg drejningsmomentet?

Drej drejningsmomentjusteringsringen til en af de 18 trin eller til borepositionen (borsymbol). Test indstillingen inden brug.

Hvad gør jeg, hvis boret sætter sig fast?

Slip straks aftrækkeren for at undgå overbelastning. Vend rotationsretningen ved hjælp af omvendingsgrebet for at frigøre boret.

Kan jeg bruge boremaskinen kontinuerligt i længere tid?

For at undgå overophedning må du ikke bruge mere end to batterier i træk. Lad værktøjet køle af, før du skifter batteri.

Hvordan rengør jeg boremaskinen?

Brug en tør, ren klud. Brug aldrig vand, opløsningsmiddel eller flygtigt rengøringsmiddel.

Hvad betyder den orange indikator på laderen?

Den orange indikator betyder, at batteriet er for varmt eller for koldt til at blive opladet. Vent, til det når stuetemperatur; opladningen starter automatisk.

Hvordan opbevarer jeg batteriet om vinteren?

Hvis batteriet er koldt (under 5 °C), lad det varme op til stuetemperatur i mindst en time, før det oplades. Til opbevaring skal det oplades helt, inden det lægges væk.

Hvordan vender jeg rotationsretningen?

Brug omvendingsgrebet over aftrækkeren. Sørg for, at patronen er helt stoppet, før du aktiverer grebet.

Hvilket tilbehør anbefales?

Brug kun bor, der er kompatible med patronen på 13 mm (1/2 tomme). Den integrerede borholder kan opbevare bor op til 50 mm lange.

BRUGSANVISNING EY6432 PANASONIC

Ledningsfri boremaskine og skruetrækker

Læs denne betjeningsvejledning før brug, og gem den til fremtidig brug.

Indstil skalaen på dette mærke.

Læs brochuren med "sikkerhedsreglerne" og det følgende før brug.

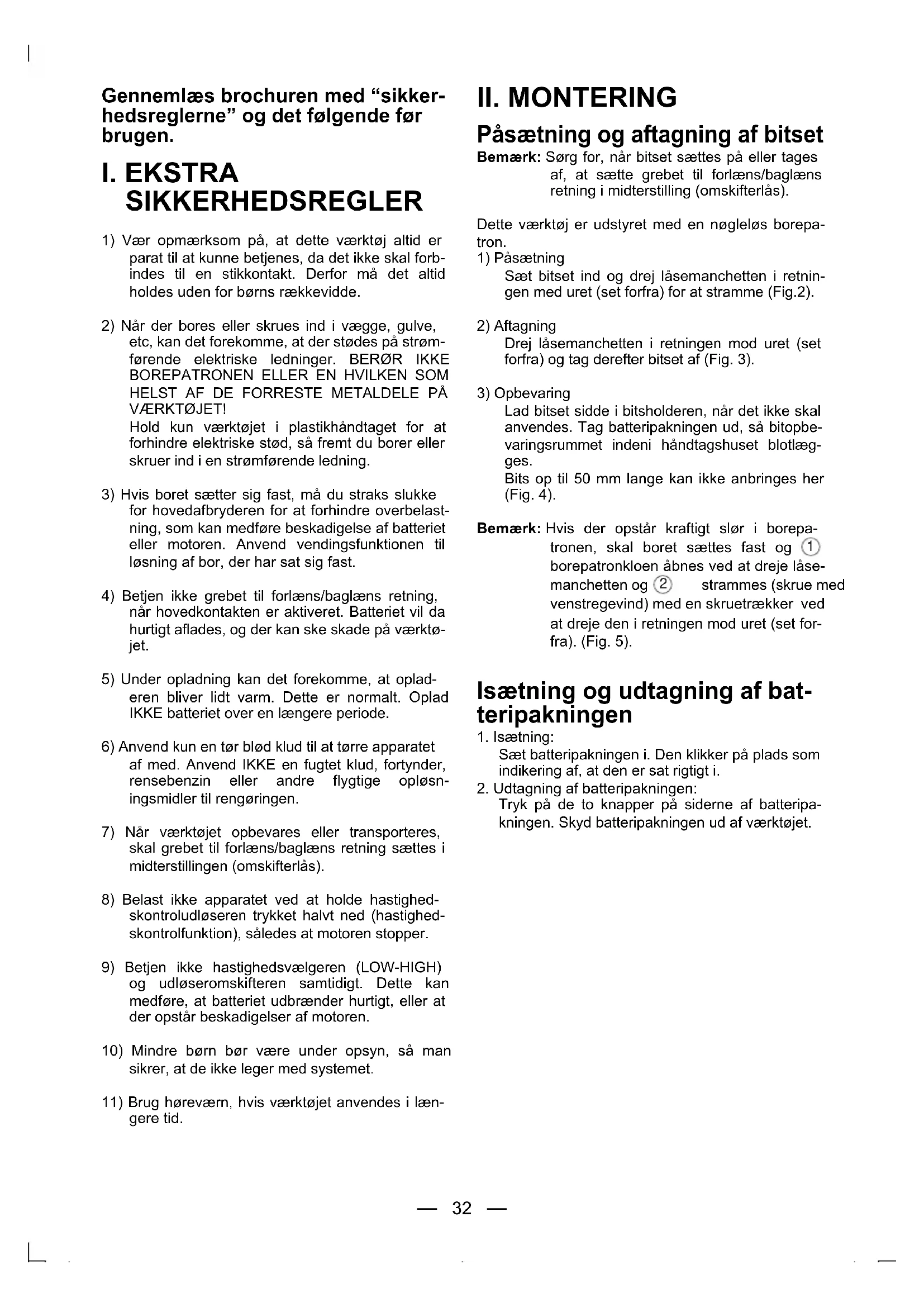

I. EKSTRA SIKKERHEDSREGLER

1) Vær opmærksom på, at dette værktøj altid er parat til at kunne betjenes, da det ikke skal forbindes til en stikkontakt. Derfor må det altid holdes uden for børns rækkevidde. 2) Når der bores eller skrues ind i vægge, gulve osv., kan det forekomme, at der stødes på strømførende elektriske ledninger. BERØR IKKE BOREPATRONEN ELLER EN HVILKEN SOM HELST AF DE FORRESTE METALDELE PÅ VÆRKTØJET!

Hold kun værktøjet i plastikhåndtaget for at forhindre elektriske stød, såfremt du borer eller skruer ind i en strømførende ledning.

3) Hvis boret sætter sig fast, skal du straks slukke for hovedafbryderen for at forhindre overbelastning, som kan medføre beskadigelse af batteriet eller motoren. Anvend vendingsfunktionen til løsning af bor, der har sat sig fast. 4) Betjen ikke grebet til forlæns/baglæns retning, når hovedkontakten er aktiveret. Batteriet vil da hurtigt aflades, og der kan ske skade på værktøjet. 5) Under opladning kan det forekomme, at opladeren bliver lidt varm. Dette er normalt. Oplad IKKE batteriet over en længere periode. 6) Anvend kun en tør, blød klud til at tørre apparatet af med. Anvend IKKE en fugtet klud, fortynder, rensebenzin eller andre flygtige opløsningsmidler til rengøringen. 7) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifterlås). 8) Belast ikke apparatet ved at holde hastighedskontroludløseren trykket halvt ned (hastighedskontrolfunktion), således at motoren stopper. 9) Betjen ikke hastighedsvælgeren (LOW-HIGH) og udløseromskifteren samtidigt. Dette kan medføre, at batteriet udbrænder hurtigt, eller at der opstår beskadigelser af motoren. 10) Mindre børn bør være under opsyn, så man sikrer, at de ikke leger med systemet. 11) Brug høreværn, hvis værktøjet anvendes i længere tid.

II. MONTERING

Påsætning og aftagning af bitset

Bemærk: Sørg for, når bitset sættes på eller tages af, at sætte grebet til forlæns/baglæns retning i midterstilling (omskifterlås).

Dette værktøj er udstyret med en nøglefri borepatron.

1) Påsætning

Drej låsemanchetten i retningen mod uret (set forfra) og tag derefter bitset af (Fig. 3).

3) Opbevaring

Lad bitset sidde i bitsholderen, når det ikke skal anvendes. Tag batteripakningen ud, så bitopbevaringsrummet indeni håndtagshuset blotlægges.

Bits op til 50 mm lange kan anbringes her (Fig. 4).

Bemærk: Hvis der opstår kraftigt slør i borepatronen, skal boret sættes fast og ① borepatronkloen åbnes ved at dreje låsemanchetten og ② strammes (skrue med venstregevind) med en skruetrækker ved at dreje den i retningen mod uret (set forfra). (Fig. 5).

Isætning og udtagning af batteripakningen

1. Isætning:

Sæt batteripakningen i. Den klikker på plads som indikering af, at den er sat rigtigt i.

1. Udtagning af batteripakningen:

Tryk på de to knapper på siderne af batteripakningen. Skyd batteripakningen ud af værktøjet.

III. BETJENING

Anvendelse af kontakten og grebet til forlæns/baglæns retning

(Fremad (O), Omskifterlas, baglæns (O))

ADVARSEL: Anvend ikke grebet til forlæns/baglæns retning, før borepatronen er stoppet helt. Hvis der skiftes, mens borepatronen roterer, kan værktøjet lide skade.

Betjening af omskifter ved rotation i fremadretning

1. Sæt grebet til fremad-stilling, hvis du ønsker rotation i fremadretning.
2. Tryk trykkeren en smule ind for at starte værktøjet langsomt.
3. Hastigheden øges i takt med indtrykningen af trykkeren, således at iskruning af skruer og boring kan ske på effektiv vis. Bremsen fungerer, og borepatronen stopper straks, når trykkeren slippes.
4. Efter brugen skal grebet sættes i dets midterstilling (omskifterlås).

Betjening af omskifter ved rotation i baglæns retning

1. Rotation i baglæns retning opnås ved at grebet sættes i baglæns-stilling. Kontroller rotationsretningen inden brugen.
2. Tryk trykkeren en smule ind for at starte værktøjet langsomt.
3. Efter brugen skal grebet sættes i dets midterstilling (omskifterlås).

Hastighedsvalg

Vælg en lav eller høj hastighed, som passer til jobbet.

ADVARSEL: Kontroller hastighedsvælgerens stilling inden brug.

Koblingens drejningsmomentindstilling

Juster drejningsmomentet til en af de 18 mulige indstillinger eller indstilling “bor” der passer til arbejdet.

ADVARSEL: Kontroller indstillingen før den faktiske betjening. Sæt skalaen til dette mærke (△). (Fig. 7)

Bemærk: Når bremsen anvendes, kan en bremselyd høres. Denne lyd indikerer, at bitlåsen er aktiveret.

ADVARSEL: • For at undgå høje temperaturstigninger på værktøjets overflade, bør værktøjet ikke betjenes

uafbrudt ved at bruge to eller flere batteripakker. Værktøjet har brug for at køle af, før man skifter til en anden pakke.

• Tildæk ikke ventilationshullerne på siden af værktøjet, når det benyttes. Ellers kan værktøjets funktion ødelægges. Undgå at presse værktøjet (motoren). Dette kan bevirke, at værktøjet lider skade. Anvend værktøjet på en sådan måde, at luft fra ventilationshullerne ikke blæser direkte ud på huden. Ellers er der fare for at blive brændt.
• Forvis dig om, at arbejdsstedet er velventileret, når der anvendes et Ni-MH-batteri.

Korrekt anvendelse af batteripakken

Ni-MH Batteripakke (EY9200/EY9201/ EY9230/EY9231)

• Lad Ni-MH-batteriet være helt opladt før opbevaring for at give det en længere levetid.
• Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F) . Hvis batteripakken anvendes, når batteritemperaturen er under 0°C (32°F) , kan der opstå problemer i værktøjets funktion. I sådanne tilfælde oplades batteriet, indtil opladningen er klar til batteriets korrekte funktion.
• Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.
• Når der arbejdes med Ni-MH-batteripakken, så sørg for at der er godt ventileret.

Ni-Cd batteripakning (EY9106/EY9136)

• Nikkel-cadmium batteripakningen kræver en "INDKØRINGSPERIODE" for at den kan nå op på den maksimale brugskapacitet. "INDKØRINGSPERIODEN" opnås under normal anvendelse under de første 6 - 8 oplade/afladecykler af batteripakningen.

Når "INDKØRINGSPERIODEN" er fuldført, vil batteripakningen opretholde den maksimale brugskapacitet i hele batteripakningens levetid.

Batteriets levetid

De udskiftelige batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteriet udskiftes med et nyt.

Bemærk: Anvendelse under meget varme eller kolde forhold vil reducere betjeningskapaciteten pr. opladning.

Genanvendelse af batterier

Af hensyn til miljøet og genanvendelse af materialer skal du sørge for at kassere batterierne på et dertil beregnet sted.

Bemærk:

Ni-Cd batteri EY9106/EY9136

Dette apparat indeholder nikkel-cadmium. Batteriet skal genbruges eller bortskaffes på forskriftsmæssig vis.

Opladning

Bemærk: Oplad et nyt batteri, eller et batteri der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

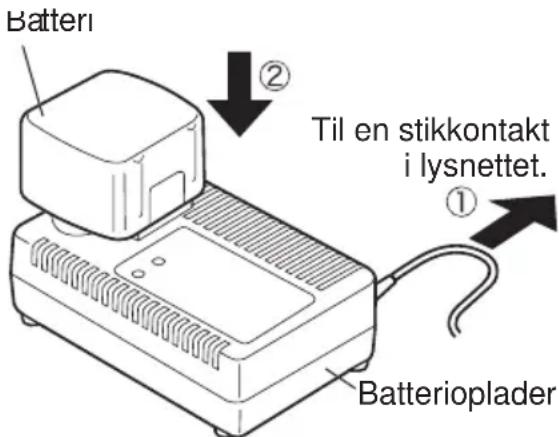

Batteriplader (EY0110)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

Bemærk: Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteriet helt ind i opladeren.

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.
2. Opladningen starter muligvis ikke, hvis batteriet er varmt (for eksempel, umiddelbart efter ekstra svær betjening). Den orange standby-lampe vil lyse, indtil batteriet køler ned. Opladningen begynder straks derefter.
3. Når opladningen er afsluttet, vil opladelampen begynde at blinke hurtigt i grønt.
4. Opladelampen begynder at lyse, hvis batteripakningen er for kold, eller batteripakningen ikke har været anvendt i længere tid. I dette tilfælde vil det være længere at udføre en fuld opladning end en standardopladning.
5. Hvis et fuldt opladet batteri sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere, at opladningen er afsluttet.
6. Hvis ladelampen ikke tænder straks, efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, så ret henvendelse til en autoriseret forhandler. Bemærk: Når man vil oplade et koldt batteri (under 5°C (41°F) ) i et varmt rum, så anbring batteriet i rummet mindst en time, så dets temperatur kan komme på niveau med rummets, inden det oplades. I modsat fald er det ikke sikkert, at batteripakningen vil blive helt opladet. Lad opladeren køle ned ved genopladning af flere end to batterier efter hinanden.
7. Sæt ikke fingrene ind i kontaktåbningen, når ladeaggregatet holdes i hænderne eller flyttes. ADVARSEL: Anvend ikke strøm fra en generator på en motor.
8. Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken.
9. Tag opladerens stik ud af strømkilden, når den ikke er i brug.

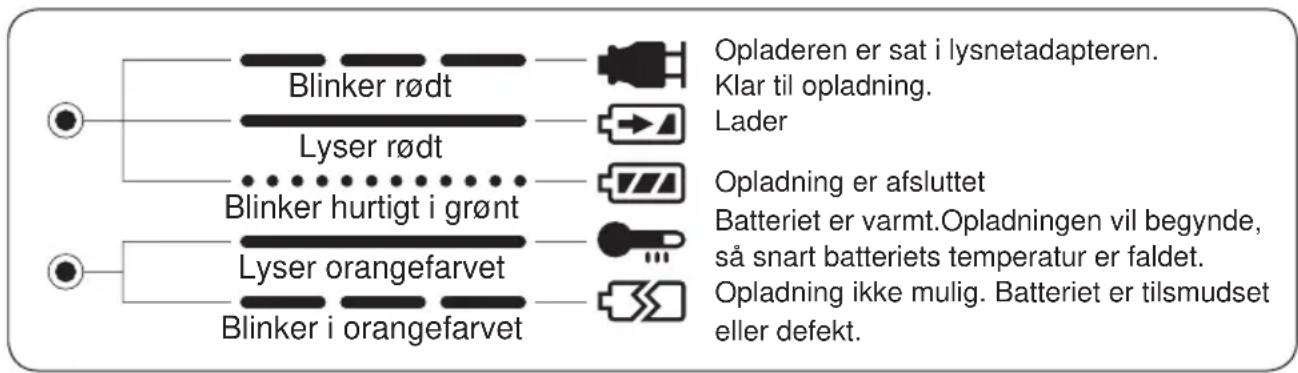

IV. BETYDNINGEN AF LAMPERNE

V. EKSTRATILBEHØR

Anvend kun bits, der passer til størrelsen af borepatronen.

VI. TILLÆG

MAX. ANBEFALEDE KAPACITETER

Model EY6405 EY6409 EY6432
Iskruning	Maskinskrue M5 M5 M6
	Træskrue ø 6,8 mm	(17/64") ø 6,8 mm (17/64")	ø 8 mm (5/16")
	Selvboreskrue ø 6	mm (15/64") ø 6 mm (15/64")	ø 6 mm (15/64")
Boring	Til træ	ø 27 mm (1-1/16")	ø 27 mm (1-1/16")	ø 36 mm (1-25/64")
	Til metal	ø 10 mm (3/8")	ø 13 mm (1/2")	ø 13 mm (1/2")

VII. SPECIFIKATIONER

HOVEDAPPARAT

model		EY6405	EY6409		EY6432
Motor		DC Motor 12 V			DC MOTOR 15,6 V
Ubelastet hastighed	Lav	400 / min (omdr. / min)			450 / min (omdr. / min)
	Høj	1300 / min (omdr. / min)			1450 / min (omdr. / min)
Kapacitet, borepatron		0,5 mm ~ 10 mm(1/32" ~ 3/8")	1,0 mm ~ 13 mm(1/16" ~ 1/2")
Max.tilspændingsmoment	Lav	22,5 Nm (230 kgf-cm, 199 in-lbs.)			31,9 Nm (325 kgf-cm, 282 in-lbs.)
	Høj	6,3 Nm (65 kgf-cm, 56 in-lbs)			8,8 Nm (90 kgf-cm, 78 in-lbs.)
Tilspændingsmoment,kobling		Ca. 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~5,4 Nm (55 kgf-cm, 47,7 in-lbs.)			Ca. 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~6,9 Nm (70 kgf-cm, 61 in-lbs.)
Total længde		202 mm(7-61/64")	208 mm(8-3/16")
Vægt (inkl. batteripakning)		1,7 kg (3,75 lbs.)med EY9106	1,8 kg (3,97 lbs.)med EY9200	1,9 kg (4,19 lbs.)med EY9201	2,0 kg (4,41 lbs.)med EY9230	2,2 kg (4,85 lbs.)med EY9231	2,0 kg (4,41 lbs.)med EY9136

BATTERIPAKNING

Model	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Opbevaringsbatteri	Ni-Cd batteri	Ni-MH batteri				Ni-Cd batteri
Batterispænding 12 V DC (1,2 V x 10 celler) 15,6 V DC (1,2 V x 13 celler)

BATTERIOPLADER

Model		EY0110
Elektriske Specifikationer		Se mærkepladen på undersiden af opladeapparatet.
Vægt		0,78 kg, (1,72 lbs.)
Opladningstid		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY9168	30 min.		EY9106	EY9136
					30 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Bemærk: Denne oversigt kan inkludere modeller, der ikke fås i dit område. Se venligst kataloget.

Siderne blæser ikke direkte på huden.

Du kan blive forbrændt.

Når værktøjet kører på et NI-MH batteri, skal arbejdsstedet være godt ventileret.

Genopladelige batterier har en begrænset levetid. Hvis brugstiden er usædvanlig kort selv efter en korrekt opladning, bør batteriet udskiftes med et nyt.

BEMÆRK: Under ekstremt varme eller kolde forhold vil kapaciteten pr. opladning reduceres.
