Tipo di prodotto	Trapano avvitatore a batteria
Marca	Panasonic
Modello	EY6432
Motore	Motore CC 15,6 V
Velocità a vuoto (bassa velocità)	450 giri/min
Velocità a vuoto (alta velocità)	1 450 giri/min
Capacità del mandrino	1,0 mm a 13 mm (senza chiave)
Coppia massima (bassa velocità)	31,9 Nm
Coppia massima (alta velocità)	8,8 Nm
Numero di regolazioni di coppia	18 posizioni + posizione di foratura
Capacità di foratura legno max	36 mm
Capacità di foratura metallo max	13 mm
Capacità di avvitamento viti per legno max	Ø 8 mm
Batteria compatibile	Ni-MH (EY9200, EY9201, EY9230, EY9231) o Ni-Cd (EY9136)
Tensione batteria	15,6 V CC
Caricabatteria	Modello EY0110
Tempo di ricarica tipico	30 min (batteria 2,0 Ah Ni-Cd) a 55 min (batteria 3,5 Ah Ni-MH)
Lunghezza totale (con batteria)	208 mm
Peso (con batteria)	2,0 kg (con EY9136) a 2,2 kg (con EY9231)
Sicurezza	Freno del mandrino, blocco grilletto, doppio isolamento
Manutenzione	Pulizia con panno asciutto; non utilizzare acqua o solvente
Accessori inclusi	Mandrino senza chiave, portapunta integrato nell'impugnatura

Domande frequenti - EY6432 PANASONIC

Quale tipo di batteria utilizzare con il trapano EY6432?

Il trapano EY6432 è compatibile con le batterie Ni-MH (modelli EY9200, EY9201, EY9230, EY9231) e Ni-Cd (modello EY9136). Verificare la compatibilità prima dell'acquisto.

Come cambiare la velocità di rotazione?

Utilizzare il selettore di velocità (LOW-HIGH) situato sulla parte superiore dell'apparecchio. Non azionarlo quando il grilletto è premuto per evitare di danneggiare il motore o la batteria.

Come regolare la coppia di serraggio?

Ruotare l'anello di regolazione della coppia su uno dei 18 scatti o sulla posizione di foratura (simbolo della punta). Testare la regolazione prima dell'uso.

Cosa fare se la punta si blocca?

Rilasciare immediatamente il grilletto per evitare un sovraccarico. Invertire il senso di rotazione utilizzando la leva di inversione per sbloccare la punta.

Posso utilizzare il trapano in modo continuo per lungo tempo?

Per evitare il surriscaldamento, non utilizzare più di due batterie in modo continuo. Lasciare raffreddare l'utensile prima di cambiare batteria.

Come pulire il trapano?

Utilizzare un panno asciutto e pulito. Non utilizzare mai acqua, solvente o prodotto detergente volatile.

Cosa significa la spia arancione sul caricabatteria?

La spia arancione indica che la batteria è troppo calda o troppo fredda per essere caricata. Attendere che torni a temperatura ambiente; la ricarica inizierà automaticamente.

Come conservare la batteria in inverno?

Se la batteria è fredda (sotto i 5 °C), lasciarla riscaldare a temperatura ambiente per almeno un'ora prima di caricarla. Per la conservazione, ricaricarla completamente prima di riporla.

Come invertire il senso di rotazione?

Utilizzare la leva di inversione situata sopra il grilletto. Assicurarsi che il mandrino sia completamente fermo prima di azionare la leva.

Quali sono gli accessori consigliati?

Utilizzare solo punte compatibili con il mandrino da 13 mm (1/2 pollice). Il portapunta integrato può riporre punte fino a 50 mm di lunghezza.

MANUALE UTENTE EY6432 PANASONIC

Trapano e cacciavite alla filo

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

Collarino di bloccaggio

Collarino di bloccaggio

Collarino di bloccaggio

Collarino di bloccaggio

Collarino di bloccaggio

Collarino di bloccaggio

Regolare la scala su quel segno

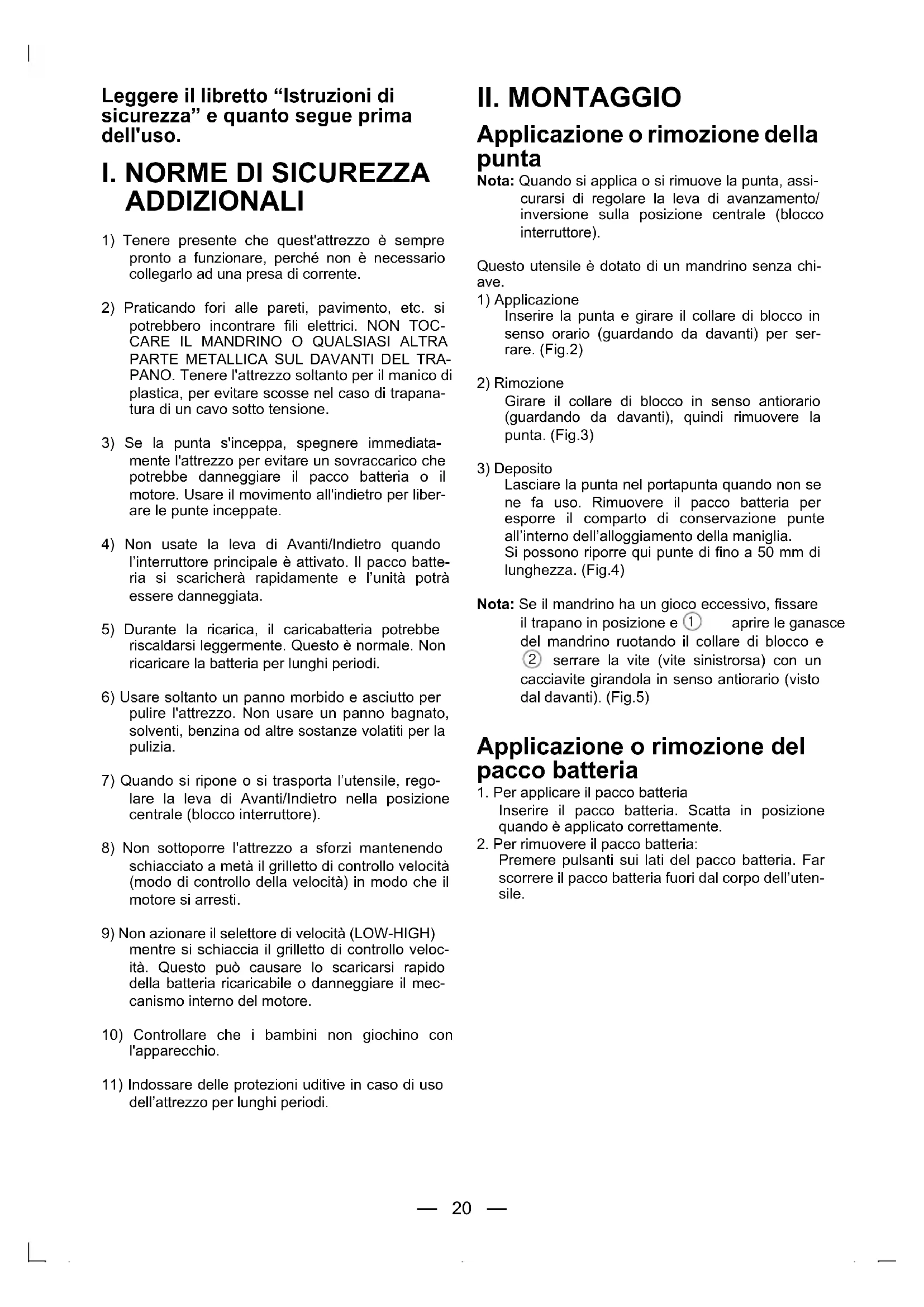

Leggere il libretto "Istruzioni di sicurezza" e quanto segue prima dell'uso.

I. NORME DI SICUREZZA ADDIZIONALI

1) Tenere presente che quest'attrezzo è sempre pronto a funzionare, perché non è necessario collegarlo ad una presa di corrente. 2) Praticando fori alle pareti, pavimento, ecc. si potrebbero incontrare fili elettrici. NON TOCCARE IL MANDRINO O QUALSIASI ALTRA PARTE METALLICA SUL DAVANTI DEL TRAPANO. Tenere l'attrezzo solo per il manico di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione. 3) Se la punta s'inceppa, spegnere immediatamente l'attrezzo per evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Usare il movimento all'indietro per liberare le punte inceppate. 4) Non usare la leva di Avanti/Indietro quando l'interruttore principale è attivato. Il pacco batteria si scaricherà rapidamente e l'unità potrebbe essere danneggiata. 5) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. Non ricaricare la batteria per lunghi periodi. 6) Usare solo un panno morbido e asciutto per pulire l'attrezzo. Non usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia. 7) Quando si ripone o si trasporta l'utensile, regolare la leva di Avanti/Indietro nella posizione centrale (blocco interruttore). 8) Non sottoporre l'attrezzo a sforzi mantenendo schiacciato a metà il grilletto di controllo velocità (modo di controllo della velocità) in modo che il motore si arresti. 9) Non azionare il selettore di velocità (LOW-HIGH) mentre si schiaccia il grilletto di controllo velocità. Questo può causare lo scaricarsi rapido della batteria ricaricabile o danneggiare il meccanismo interno del motore. 10) Controllare che i bambini non giochino con l'apparecchio. 11) Indossare delle protezioni uditive in caso di uso dell'attrezzo per lunghi periodi.

II. MONTAGGIO

Applicazione o rimozione della punta

Nota: Quando si applica o si rimuove la punta, assicurarsi di regolare la leva di avanzamento/inversione sulla posizione centrale (blocco interruttore).

Questo utensile è dotato di un mandrino sulla chiave.

1) Applicazione

Inserire la punta e girare il collare di blocco in senso orario (guardando da davanti) per serrare. (Fig.2)

2) Rimozione

Girare il collare di blocco in senso antiorario (guardando da davanti), quindi rimuovere la punta. (Fig.3)

3) Deposito

Lasciare la punta nel portapunta quando non se ne fa uso. Rimuovere il pacco batteria per esporre il comparto di conservazione punte all'interno dell'alloggiamento della maniglia.

Si possono riporre qui punte di fino a 50 mm di lunghezza. (Fig.4)

Nota: Se il mandrino ha un gioco eccessivo, fissare il trapano in posizione e ① aprire le ganasce del mandrino ruotando il collare di blocco e ② serrare la vite (vite sinistrorsa) con un cacciavite girandola in senso antiorario (visto dal davanti). (Fig.5)

Applicazione o rimozione del pacco batteria

1. Per applicare il pacco batteria

Inserire il pacco batteria. Scatta in posizione quando è applicato correttamente.

1. Per rimuovere il pacco batteria:

Premere i pulsanti sui lati del pacco batteria. Far scorrere il pacco batteria fuori dal corpo dell'utensile.

III. FUNZIONAMENTO

Uso dell'interruttore e della leva Avanti/Indietro

(Avanzamento (O), blocco interruttore, inversione (O))

ATTENZIONE: Non usare la leva di avanti/indietro fino a che il mandrino non si è fermato completamente. Uno spostamento durante la rotazione del mandrino può danneggiare l'utensile.

Uso dell'interruttore di rotazione in avanti

1. Per la rotazione in avanti, regolare la leva sulla posizione di avanzamento.
2. Premere leggermente il grilletto dell'interruttore per avviare lentamente l'utensile.
3. La velocità aumenta quando più si preme il grilletto per un serraggio di viti e una trapanatura efficienti. Il freno si attiva e il mandrino si ferma immediatamente quando si rilascia il grilletto.
4. Dopo l'uso, riportare la leva alla posizione centrale (blocco interruttore).

Uso dell'interruttore di rotazione indietro

1. Per la rotazione indietro, regolare la leva sulla posizione di inversione. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto dell'interruttore per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva alla posizione centrale (blocco interruttore).

Selezione della velocità

Scegliere una velocità bassa o alta a seconda del lavoro da eseguire.

ATTENZIONE: Controllare il selettore di velocità prima dell'uso.

Impostazione della coppia della frizione

Regolare la coppia su una delle 18 impostazioni disponibili o sulla posizione "a seconda del lavoro da eseguire.

ATTENZIONE: Collaudare l'impostazione prima di procedere al lavoro effettivo. Impostare la scala su quel simbolo (Fig. 7).

Nota: Quando il freno si attiva, si può sentire il suono di frenata. Questo suono indica che il blocco punta ha ingranato.

ATTENZIONE: Per evitare che la temperatura di superficie dello strumento aumenti eccessivamente, non usatelo in maniera continuata con due o più pacchi batterie.

Lo strumento deve raffreddarsi prima di sostituire il pacco batterie.

Non ostruite i fori di ventilazione ai lati dello strumento durante l'uso. Altrimenti l'apparecchio potrebbe surriscaldarsi e danneggiarsi. Non sforzare l'utensile (motore). Questo può causare danni all'utensile. - Usate l'apparecchio in modo tale che l'aria che fuoriesce dai fori di ventilazione non sia in diretto contatto con la vostra pelle. Altrimenti vi potreste bruciare. - Quando si usa un pacco batteria Ni-MH, assicurarsi che il luogo di lavoro sia ben ventilato.

Per l'utilizzo appropriato del pacco batteria

Pacco batterie Ni-MH (EY9200/EY9201/EY9230/EY9231)

• Ricaricare la batteria Ni-MH completamente prima di metterla via per assicurare una lunga durata.
• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F).

Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.

Ricaricate la batteria completamente per un suo uso corretto.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.
• Quando si usano batterie Ni-MH assicurarsi che il luogo di lavoro sia ben ventilato.

Pacco batteria al nichel-cadmio (EY9106/EY9136)

• Il pacco batteria al nichel-cadmio richiede un "PERIODO DI RODAGGIO" per raggiungere la capacità operativa massima. Il "PERIODO DI RODAGGIO" viene ottenuto con un uso normale durante i primi 6-8 cicli di carica e scaricamento del pacco batteria.

Una volta completato il "PERIODO DI RODAGGIO", il pacco batteria mantiene la sua capacità operativa massima per il resto della normale vita utile del pacco batteria.

Durata del pacco batteria

Le pile ricaricabili possiedono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Nota: L'uso in condizioni ambientali estremamente calde o fredde riduce la capacità di funzionamento della carica.

Riciclaggio delle batterie

Per la salvaguardia dell'ambiente e il riciclaggio dei materiali, gettarle via negli appositi contenitori predisposti dall'ente preposto alla raccolta dei rifiuti, se presente nel proprio paese.

ATTENZIONE:

Pacco batteria Ni Cd EY9106/EY9136

Questo accessorio contiene nichel cadmio.

La batteria deve essere riciclata oppure smaltita in modo appropriato.

Per la Svizzera

Ritornare la pila usata al negozio.

Caricamento

Nota: caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

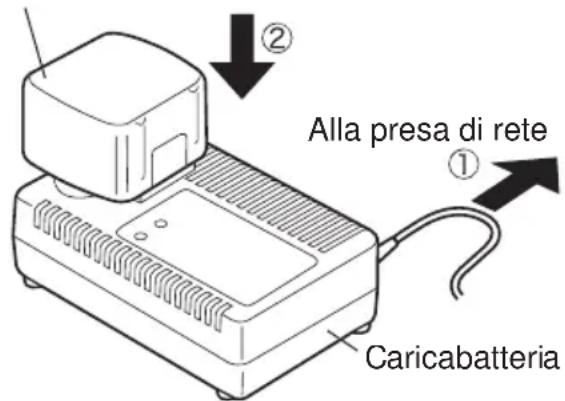

Caricabatteria (EY0110)

1. Collegare il caricatore alla presa di corrente.

Nota: L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

Pacco batteria

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia arancione d'attesa rimane accesa finché il carica-batteria non diventa freddo. La ricarica comincia poi automaticamente.

1. Quando la ricarica è stata completata, la spia di ricarica comincerà a lampeggiare rapidamente con il colore verde.
2. Qualora il gruppo batteria sia eccessivamente freddo o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In quel caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica della batteria.
3. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatterie, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.
4. Se la spia di caricamento non si accende immediatamente dopo aver collegato il carica-batteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

Nota: per caricare un pacco batteria freddo (al di sotto di 5°C (41°F) ) in un luogo caldo, lasciare il pacco batteria nel locale per un'ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il gruppo batteria potrebbe non essere completamente ricaricato.

• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.

Non infilate le dita nel foro di contatto per tenere in mano il carica-batterie o per altri scopi.

ATTENZIONE: Non usate l'energia fornita da un generatore a motore.

Non coprite le prese d'aria del carica-batterie e del gruppo batterie.

• Scollegare il caricatore quando non è usato.

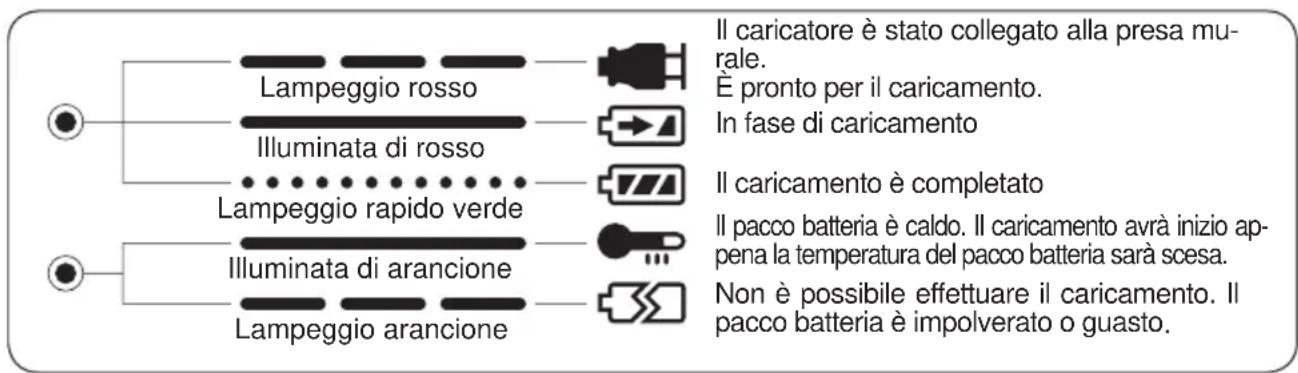

IV. INDICAZIONI DELLE SPIE

V. ACCESSORI

Usare solo punte adatte alle dimensioni del mandrino del trapano.

VI. APPENDICE

CAPACITÀ MASSIME CONSIGLIATE

Modello EY6405 EY6409 EY6432
Avvitamento viti	V	i	t	i
	Viti da legno ø 6,8	mm (17/64")ø 6,8 mm (17/64")ø 8 mm (5/16")
	Viti autopilettanti ø	6 mm (15/64")ø 6 mm (15/64")ø 6 mm (15/64")
Trapanatura	Per legno	ø 27 mm (1-1/16")	ø 27 mm (1-1/16")	ø 36 mm (1-25/64")
	Per metallo	ø 10 mm (3/8")	ø 13 mm (1/2")	ø 13 mm (1/2")

VII. DATI TECNICI

UNITÀ PRINCIPALE

Modello		EY6405	EY6409	EY6432
Motore		Motore CC 12 V		Motore CC 15,6 V
Velocità该怎么 carico	Bassa	400 / min (gpm)		450 / min (gpm)
	Alta	1300 / min (gpm)		1450 / min (gpm)
Capacità mandrino		0,5 mm ~ 10 mm (1/32" ~ 3/8")	1,0 mm ~ 13 mm (1/16" ~ 1/2")
Coppia massima	Bassa	22,5 Nm (230 kgf-cm, 199 in-lbs.)		31,9 Nm (325 kgf-cm, 282 in-lbs.)
	Alta	6,3 Nm (65 kgf-cm, 56 in-lbs.)		8,8 Nm (90 kgf-cm, 78 in-lbs.)
Coppia frizione		Circa 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~ 5,4 Nm (55 kgf-cm, 47,7 in-lbs.)		Circa 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~ 6,9 Nm (70 kgf-cm, 61 in-lbs.)
Lunghezza globale		202 mm (7-61/64")	208 mm (8-3/16")
Peso (con pacco batteria)		1,7 kg (3,75 lbs.) con EY9106	1,8 kg (3,97 lbs.) con EY9200	1,9 kg (4,19 lbs.) con EY9201	2,0 kg (4,41 lbs.) con EY9230	2,2 kg (4,85 lbs.) con EY9231	2,0 kg (4,41 lbs.) con EY9136

PACCO BATTERIA

Modello	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Tipodi batteria	Batteria al niche-cadmio	Batteria al niche-idruro di metallo				Batteria al niche-cadmio
Tensione batteria	12 V CC (1,2 V x 10 cellule)			15,6 V CC (1,2 V x 13 cellule)

CARICABATTERIE

Modell		EY0110
Valori elettrici nominali		Vedere la targhetta sulla parte Bassa del caricatore.
Peso		0,78 kg, (1,72 lbs.)
Tempo di caricamento		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.		EY9106	EY9136		EY911760 min.
				30 min.
	3,0Ah			EY9200	EY9230		EY921090 min.
				45 min.
	3,5Ah			EY9201	EY9231 EY9251
				55 min.		65 min.

Nota: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo.
