EY6432 - Borrmaskin PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Sladdlös borr- och skruvdragare
Varumärke	Panasonic
Modell	EY6432
Motor	DC-motor 15,6 V
Tomgångshastighet (låg hastighet)	450 varv/min
Tomgångshastighet (hög hastighet)	1 450 varv/min
Chuckkapacitet	1,0 mm till 13 mm (nyckellös)
Max vridmoment (låg hastighet)	31,9 Nm
Max vridmoment (hög hastighet)	8,8 Nm
Antal vridmomentinställningar	18 positioner + borrläge
Max borrkapacitet trä	36 mm
Max borrkapacitet metall	13 mm
Max skruvkapacitet träskruv	Ø 8 mm
Kompatibelt batteri	Ni-MH (EY9200, EY9201, EY9230, EY9231) eller Ni-Cd (EY9136)
Batterispänning	15,6 V DC
Laddare	Modell EY0110
Typisk laddningstid	30 min (2,0 Ah Ni-Cd) till 55 min (3,5 Ah Ni-MH)
Total längd (med batteri)	208 mm
Vikt (med batteri)	2,0 kg (med EY9136) till 2,2 kg (med EY9231)
Säkerhet	Chuckbroms, avtryckarlås, dubbelisolation
Underhåll	Rengör med torr trasa; använd inte vatten eller lösningsmedel
Ingående tillbehör	Nyckellös chuck, inbyggd bitshållare i handtaget

Vanliga frågor - EY6432 PANASONIC

Vilken typ av batteri ska användas med borrmaskinen EY6432?

Borrmaskinen EY6432 är kompatibel med Ni-MH-batterier (modeller EY9200, EY9201, EY9230, EY9231) och Ni-Cd (modell EY9136). Kontrollera kompatibiliteten före köp.

Hur ändrar man rotationshastigheten?

Använd hastighetsväljaren (LOW-HIGH) som sitter ovanpå enheten. Aktivera den inte när avtryckaren är nedtryckt för att undvika att skada motorn eller batteriet.

Hur ställer man in åtdragningsmomentet?

Vrid momentinställningsringen till ett av de 18 lägena eller till borrläget (borrsymbol). Testa inställningen före användning.

Vad gör man om borret fastnar?

Släpp omedelbart avtryckaren för att undvika överbelastning. Vänd rotationsriktningen med hjälp av vändspaken för att lossa borret.

Kan jag använda borrmaskinen kontinuerligt under lång tid?

För att undvika överhettning, använd inte fler än två batterier i följd. Låt verktyget svalna innan du byter batteri.

Hur rengör man borrmaskinen?

Använd en torr och ren trasa. Använd aldrig vatten, lösningsmedel eller flyktiga rengöringsmedel.

Vad betyder den orange lampan på laddaren?

Den orange lampan indikerar att batteriet är för varmt eller för kallt för att laddas. Vänta tills det når rumstemperatur; laddningen startar automatiskt.

Hur förvarar man batteriet på vintern?

Om batteriet är kallt (under 5 °C), låt det värmas upp till rumstemperatur i minst en timme innan laddning. För förvaring, ladda det fullt innan du lägger undan det.

Hur vänder man rotationsriktningen?

Använd vändspaken ovanför avtryckaren. Se till att chucken har stannat helt innan du aktiverar spaken.

Vilka tillbehör rekommenderas?

Använd endast borr som är kompatibla med chucken på 13 mm (1/2 tum). Den inbyggda bitshållaren kan förvara borr upp till 50 mm långa.

BRUKSANVISNING EY6432 PANASONIC

Laddningsbar borr/skruvdragare

Oppladbar drill og skrutrekker

Ladattava porakone/ruuvinvaannin

Läs igenom hela bruksanvisningen innan strålkastaren tas i bruk. Spara bruksanvisningen för senare användning.

Momentkraften ställs in mot markeringen.

Innstill skalaen mot dette punktet

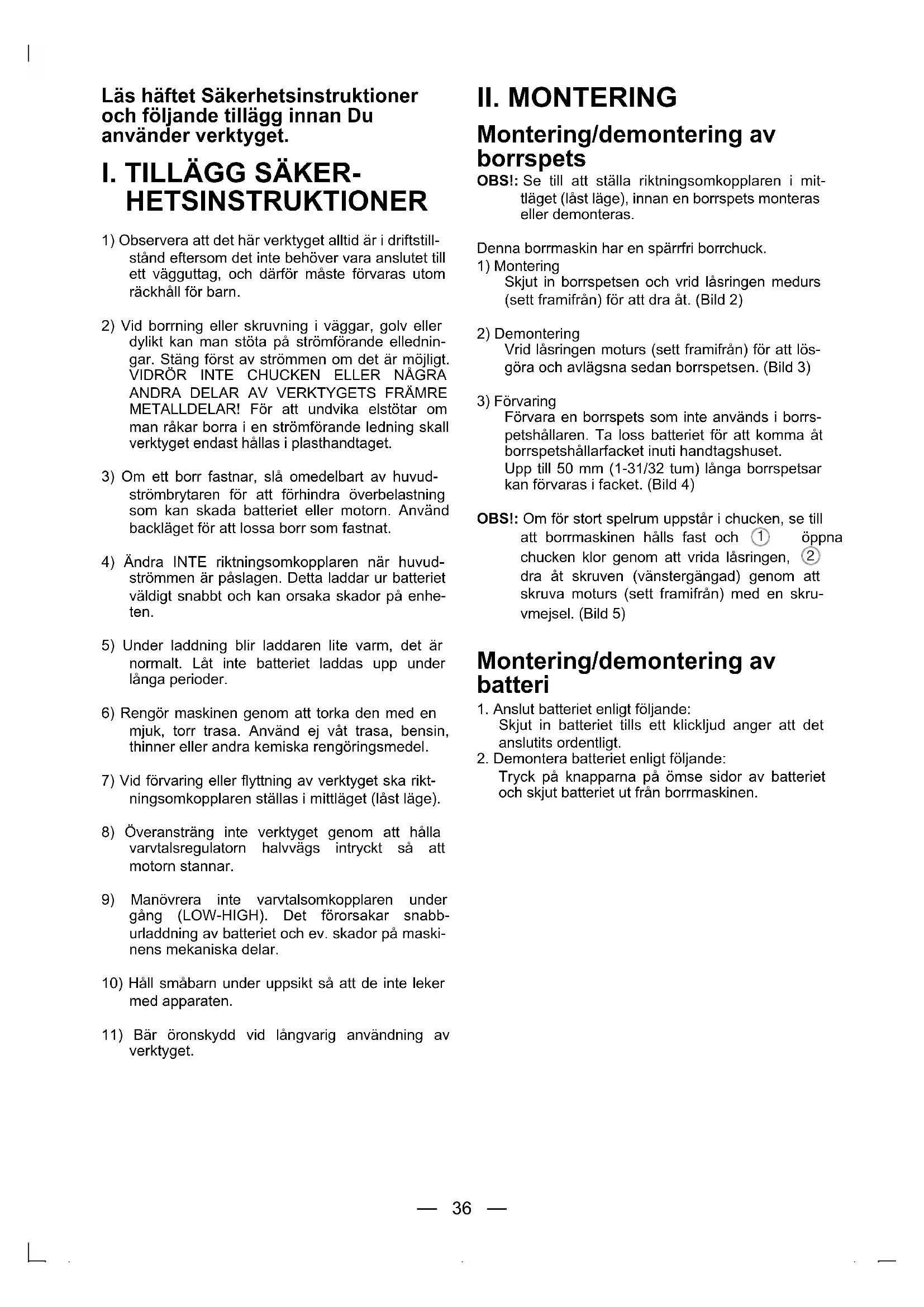

Läs häftet Säkerhetsinstruktioner och följande tillägg innan Du använder verktyget.

I. TILLÄGG SÄKERHETSINSTRUKTIONER

1) Observera att det heta verktyget alltid är i driftstillstånd eftersom det inte behöver vara anslutet till ett vägguttag, och därför måste förvaras utom räckhåll för barn. 2) Vid borrning eller skruvning i väggar, golv eller liknande kan man stöta på strömförande elledningar. Stäng först av strömmen om det är möjligt. VIDRÖR INTE CHUCKEN ELLER NÅGRA ANDRA DELAR AV VERKTYGETS FRÄMRE METALLDELAR! För att undvika elstötar om man råkar borra i en strömförande ledning skall verktyget endast hållas i plasthandtaget. 3) Om ett borr fastnar, slå omedelbart av huvudströmbrytaren för att förhindra överbelastning som kan skada batteriet eller motorn. Använd backläget för att lossa borr som fastnat. 4) Ändra INTE riktningsomkopplaren när huvudströmmen är påslagen. Detta laddar ur batteriet väldigt snabbt och kan orsaka skador på enheten. 5) Under laddning blir laddaren lite varm, det är normalt. Låt inte batteriet laddas upp under långa perioder. 6) Rengör maskinen genom att torka den med en mjuk, torr trasa. Använd ej våt trasa, bensin, thinner eller andra kemiska rengöringsmedel. 7) Vid förvaring eller flyttning av verktyget ska riktningsomkopplaren ställas i mittläget (låst läge). 8) Överansträng inte verktyget genom att hålla varvtalsregulatorn halvvägs intryckt så att motorn stannar. 9) Manövrera inte varvtalsomkopplaren under gång (LOW-HIGH). Det förorsakar snabburladdning av batteriet och ev. skador på maskinens mekaniska delar. 10) Håll småbarn under uppsikt så att de inte leker med apparaten. 11) Bär öronskydd vid långvarig användning av verktyget.

II. MONTERING

OBS!: Se till att ställa riktningsomkopplaren i mittläget (låst läge), innan en borrspets monteras eller demonteras.

Denna borrmaskin har en spärrfri borrchuck.

1) Montering

Skjut in borrspetsen och vrid låsringen medurs (sett framifrån) för att dra åt. (Bild 2)

2) Demontering

Vrid låsringen moturs (sett framifrån) för att lossgöra och avlägsna sedan borrspetsen. (Bild 3)

3) Förvaring

Förvara en borrspets som inte används i borrspetshållaren. Ta loss batteriet för att komma åt borrspetshållarfacket inuti handtagshuset. Upp till 50 mm (1-31/32 tum) långa borrspetsar kan förvaras i facket. (Bild 4)

OBS!: Om för stort spelrum uppstår i chucken, se till att borrmaskinen hålls fast och ① öppna chuckklorna genom att vrida låsringen, ② dra åt skruven (vänstergängad) genom att skruva moturs (sett framifrån) med en skruvmejsel. (Bild 5)

1. Anslut batteriet enligt följande:

Skjut in batteriet tills ett klickljud anger att det anslutits ordentligt.

1. Demontera batteriet enligt följande:

Tryck på knapparna på ömse sidor av batteriet och skjut batteriet ut från borrmaskinen.

III. DRIFT

Växling framåt/bakåt med riktningsomkopplare

VARNING: Ändra inte riktningsomkopplarens läge förrän chucken har stannat helt. Omkoppling medan borrskäret fortfarande roterar kan skada borrmaskinen.

Drift med rotation framåt

1. Ställ riktningsomkopplaren i läget för framåt rotation.
2. Tryck in avtryckaren en liten bit för att sakta starta borrmaskinen.
3. Varvtalet ökar i förhållande till hur långt avtryckaren trycks in. Välj lämpligt varvtal för effektiv skruvdragning eller borrning. Så fort avtryckaren släpps upp kopplas bromsen in så att chucken stannar.
4. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Ställ riktningsomkopplaren i läget för bakåt rotation. Kontrollera rotationsriktningen före arbetsstart.
2. Tryck in avtryckaren en liten bit för att sakta starta borrmaskinen.
3. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Val av varvtal

Välj ett lågt eller högt varvtal i enlighet med det arbete som ska utföras.

VARNING: Kontrollera varvtalsväljarens inställning före arbetsstart.

Inställning av åtdragningsmoment

Ställ in lämpligt åtdragningsmoment bland 18 möjliga, eller läget ”i enlighet med det arbete som ska utföras.

VARNING: Provkör med vald inställning innan arbetet påbörjas. Anpassa önskat läge på inställningsratten till triangeln (Bild 7)

OBS!: När bromsen aktiveras hörs ett bromsningsljud. Detta ljud anger att borrspetslåset har kopplats in.

VARNING: För att undvika att verktyget blir för varmt på ytan får det inte köras konstant på två eller fler batterier. Verktyget måste kylas ned innan du sätter på ett nytt batteri.

• Se till att ventilationshålen på sidan inte blockeras under användning av verktyget. I annat fall påverkas verktygets prestanda och risken att det skadas ökar.
• Överansträng inte borrmaskinen (dess motor), eftersom det kan leda till att borrmaskinen skadas.
• Hall verktyget så att luften som blåser ut ur ventilationshålen inte kommer direkt på huden. I annat fall finns det risk att du bränner dig.
• Se till att arbetsplatsen är väl ventilerad när ett Ni-MH-batteri används.

Rätt användning av batteriet Ni-MH-batterier (EY9200/EY9201/EY9230/EY9231)

• Ladda upp Ni-MH-batteriet helt innan du lägger undan det. Dess livslängd förbättras då.
• Temperaturen i omgivningen skall vara mellan 0°C (32°F) och 40°C (104°F). Om batteriet används under fryspunkten 0°C (32°F), kan verktyget fungera onormalt. I detta fall ska du ladda upp batteriet helt för att vara säker på att batteriet fungerar normalt.
• När batteripaketet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

• När ett Ni-MH-batteri används måste du se till att platsen har god ventilation.

Ni-Cd-batteri

(EY9106/EY9136)

• Ett nickel-kadmiumbatteri (Ni-Cd) kräver en inkörningsperiod för att uppnå maximal driftskapacitet. Inkörningsperioden uppnås genom normal användning av batteriet i sex till åtta gångers urladdnings- och uppladdningscykler.

Efter inkörningsperioden behåller batteriet sin maximala driftskapacitet under hela sin normala livslängd.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

OBS!: Under mycket varma eller kalla förhållanden reduceras batteriets kapacitet per laddning.

Batteriåtervinning

Av miljöhänsyn och återvinningsskäl bör du alltid lämna in batteriet på en kommunal insamlingsplats, om en sådan förekommer.

OBSERVERA:

Ni-Cd-batteri EY9106/EY9136

Denna apparat innehåller nickel-kadmium.

Batteriet måste återvinnas eller kasseras på korrekt sätt.

LADDNING

OBS!: När batteriet laddas för första gången, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0110)

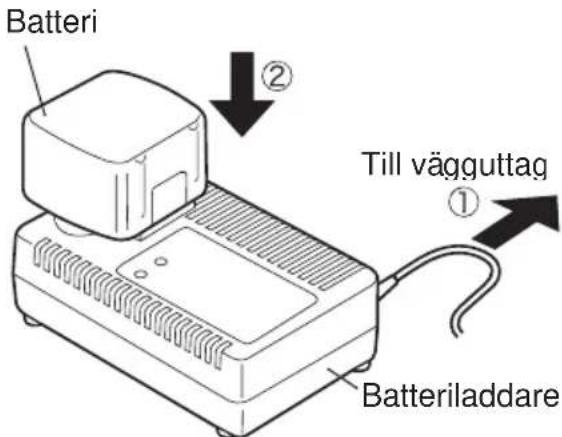

1. Anslut laddaren till ett vägguttag.

OBS!: Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.
2. Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den orange

"standby"-lampan lyser tills batteriet svalnat, därefter påbörjas laddningen automatiskt.

1. När laddningen är avslutad börjar laddningslampan blinka hastigt i grönt.
2. Laddningslampan tänds om batteripaketet är alltför kallt eller om det inte använts under en längre tid. I detta fall kommer laddningen av batteripaketet att ta något längre än den normala laddningstiden.
3. Vid isättning av ett fulladdat batteripaket i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.
4. Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.

OBS!: När du ska ladda ett kallt batteri (under 5°C (41°F) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. I annat fall kan det hända att batteripaketet inte laddas till fullo.

Kyl ner laddaren om du tänker ladda mer än två batteripaket i följd.

• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

WARNING: Använd inte en motordriven generator som strömkälla.

Täck inte över ventilationshålen på laddaren och batteriet.

• Koppla bort laddaren då den inte används.

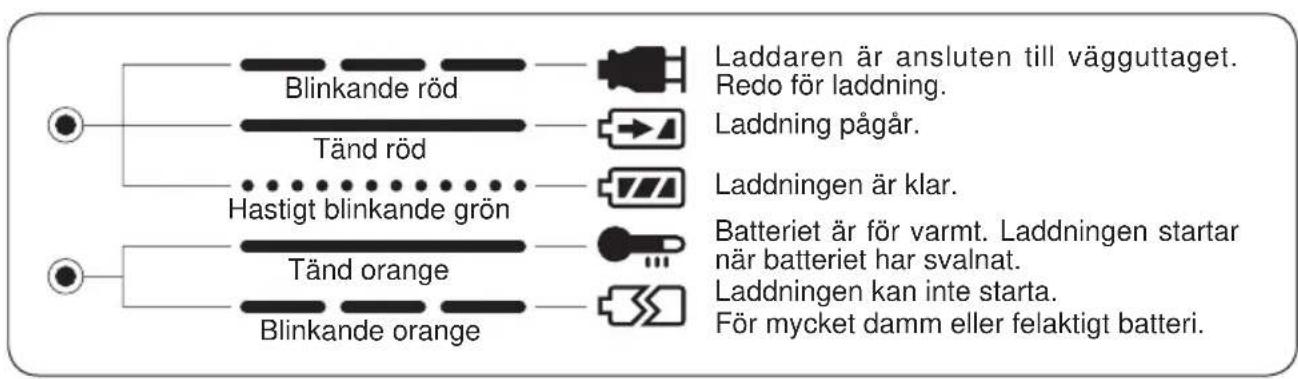

IV. INDIKERINGSLAMPOR

V. TILLBEHÖR

Använd endast borrspetsar som är anpassade till storleken på borrmaskinens chuck.

VI. TILLÄGG

REKOMMENDERADE MAXIMALA BORRSPETSSTORLEKAR

Modell EY6405 EY6409 EY6432
Skruvdragning	Maskinskruv M5 M5 M6
	Träskruv ø 6,8 mm (17/64") ø 6,8 mm (17/64")		ø 8 mm (5/16")
	Självdragande skruv ø 6 mm (15/64") ø 6 mm (15/64")		ø 6 mm (15/64")
Borrning	i trä ø 27 mm (1-1/16") ø 27 mm (1-1/16") ø 36		mm (1-25/64")
	i metall	ø 10 mm (3/8")	ø 13 mm (1/2")	ø 13 mm (1/2")

VII. TEKNISKA DATA

BORRMASKIN

Modell		EY6405	EY6409		EY6432
Motor		Likströmsmotor 12 V			Likströmsmotor 15,6 V
Tomgångsvarvital	Lågt	400 varv / min.			450 varv / min.
	Högt	1 300 varv / min.			1 450 varv / min.
Chuckkapacitet		0,5 mm ~ 10 mm(1/32" ~ 3/8")	1,0 mm ~ 13 mm(1/16" ~ 1/2")
Max. vridmoment	Lågt	22,5 Nm (230 kgf-cm, 199 in-lbs.)			31,9 Nm (325 kgf-cm, 282 in-lbs.)
	Högt	6,3 Nm (65 kgf-cm, 56 in-lbs.)			8,8 Nm (90 kgf-cm, 78 in-lbs.)
Kopplingsvridmoment		Ca 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~5,4 Nm (55 kgf-cm, 47,7 in-lbs.)			Ca 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~6,9 Nm (70 kgf-cm, 61 in-lbs.)
Total langd		202 mm(7-61/64")	208 mm(8-3/16")
Vikt (inkl. batteri)		1,7 kg (3,75 lbs.)med EY9106	1,8 kg (3,97 lbs.)med EY9200	1,9 kg (4,19 lbs.)med EY9201	2,0 kg (4,41 lbs.)med EY9230	2,2 kg (4,85 lbs.)med EY9231	2,0 kg (4,41 lbs.)med EY9136

BATTERI

Modell	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Typ av batteri	Ni-Cd-batteri	Ni-MH-batteri				Ni-Cd-batteri
Batterispänning	12 V likström (1,2 V x 10 celler)			15,6 V likström (1,2 V x 13 celler)

BATTERILADDARE

Modell		EY0110
Elektriska speificiationer		Se märkpläten på undersidan av laddaren.
Vikt		0,78 kg, (1,72 lbs.)
Laddningstid		7,2 V	9,6 V	12 V 15,6	V 18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.		EY9106	EY9136		EY911760 min.
				30 min.
	3,0Ah			EY9200	EY9230		EY921090 min.
				45 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OBS!: Schemat kan innehålla modeller som inte säljs i ditt område. Se katalogen.
