EY6432 - Taladro PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro atornillador inalámbrico
Marca	Panasonic
Modelo	EY6432
Motor	Motor CC 15,6 V
Velocidad en vacío (baja velocidad)	450 rpm
Velocidad en vacío (alta velocidad)	1 450 rpm
Capacidad del portabrocas	1,0 mm a 13 mm (sin llave)
Par máximo (baja velocidad)	31,9 Nm
Par máximo (alta velocidad)	8,8 Nm
Número de ajustes de par	18 posiciones + posición de taladro
Capacidad máxima de perforación en madera	36 mm
Capacidad máxima de perforación en metal	13 mm
Capacidad máxima de atornillado para tornillos de madera	Ø 8 mm
Batería compatible	Ni-MH (EY9200, EY9201, EY9230, EY9231) o Ni-Cd (EY9136)
Tensión de la batería	15,6 V CC
Cargador	Modelo EY0110
Tiempo de carga típico	30 min (batería 2,0 Ah Ni-Cd) a 55 min (batería 3,5 Ah Ni-MH)
Largo total (con batería)	208 mm
Peso (con batería)	2,0 kg (con EY9136) a 2,2 kg (con EY9231)
Seguridad	Freno del portabrocas, bloqueo del gatillo, doble aislamiento
Mantenimiento	Limpieza con paño seco; no usar agua ni disolvente
Accesorios incluidos	Portabrocas sin llave, portabrocas integrado en el mango

Preguntas frecuentes - EY6432 PANASONIC

¿Qué tipo de batería usar con el taladro EY6432?

El taladro EY6432 es compatible con las baterías Ni-MH (modelos EY9200, EY9201, EY9230, EY9231) y Ni-Cd (modelo EY9136). Verifique la compatibilidad antes de comprar.

¿Cómo cambiar la velocidad de rotación?

Use el selector de velocidad (LOW-HIGH) ubicado en la parte superior del aparato. No lo accione mientras el gatillo esté presionado para evitar dañar el motor o la batería.

¿Cómo ajustar el par de apriete?

Gire el anillo de ajuste del par a una de las 18 muescas o a la posición de taladro (símbolo de broca). Pruebe el ajuste antes de usar.

¿Qué hacer si la broca se atasca?

Suelte inmediatamente el gatillo para evitar una sobrecarga. Invierta el sentido de rotación con la palanca de inversión para liberar la broca.

¿Puedo usar el taladro de forma continua durante mucho tiempo?

Para evitar un sobrecalentamiento, no use más de dos baterías de forma continua. Deje que la herramienta se enfríe antes de cambiar la batería.

¿Cómo limpiar el taladro?

Use un paño seco y limpio. No use nunca agua, disolvente ni producto de limpieza volátil.

¿Qué significa el testigo naranja en el cargador?

El testigo naranja indica que la batería está demasiado caliente o fría para cargarse. Espere a que vuelva a temperatura ambiente; la carga comenzará automáticamente.

¿Cómo almacenar la batería en invierno?

Si la batería está fría (por debajo de 5 °C), déjela calentarse a temperatura ambiente durante al menos una hora antes de cargarla. Para el almacenamiento, recárguela completamente antes de guardarla.

¿Cómo invertir el sentido de rotación?

Use la palanca de inversión ubicada sobre el gatillo. Asegúrese de que el portabrocas esté completamente detenido antes de accionar la palanca.

¿Cuáles son los accesorios recomendados?

Use únicamente brocas compatibles con el portabrocas de 13 mm (1/2 pulgada). El portabrocas integrado puede almacenar brocas de hasta 50 mm de largo.

MANUAL DE USUARIO EY6432 PANASONIC

Taladro y destornillador sin cable eléctrico

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poder consultarlo en el futuro.

Ajuste la escala en esta marca

A la toma de la pared

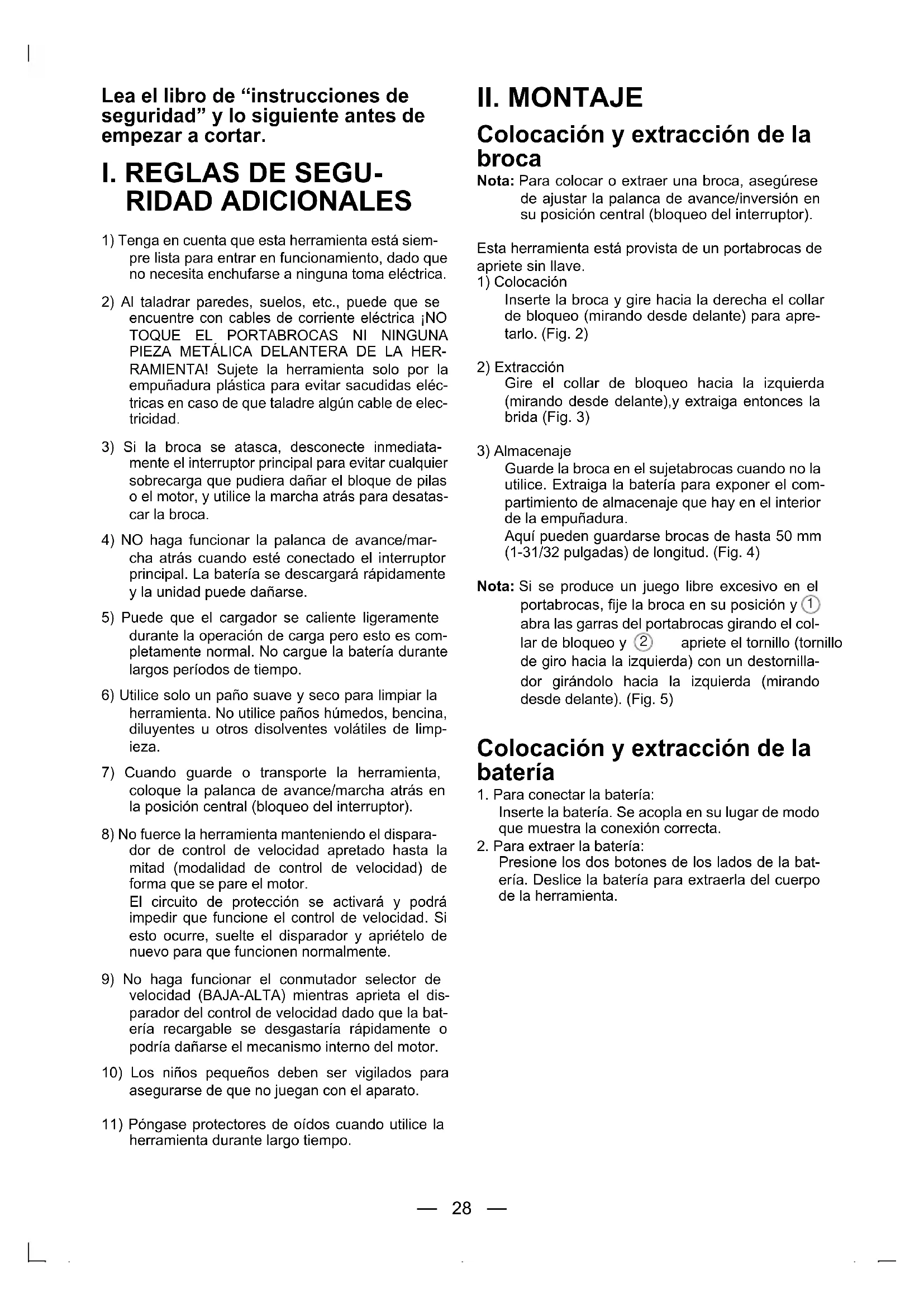

Lea el libro de "instrucciones de seguridad" y lo siguiente antes de empezar a usar.

I. REGLAS DE SEGURIDAD ADICIONALES

1) Tenga en cuenta que esta herramienta está siempre lista para entrar en funcionamiento, ya que no necesita enchufarse a ninguna toma eléctrica. 2) Al taladrar paredes, suelos, etc., podría encontrarse con cables de corriente eléctrica; NO TOQUE EL PORTABROCAS NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta solo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que taladre algún cable de electricidad. 3) Si la broca se atasca, desconecte inmediatamente el interruptor principal para evitar cualquier sobrecarga que pudiera dañar el bloque de pilas o el motor, y utilice la marcha atrás para desatascar la broca. 4) NO haga funcionar la palanca de avance/marcha atrás cuando esté conectado el interruptor principal. La batería se descargará rápidamente y la unidad puede dañarse. 5) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es completamente normal. No cargue la batería durante largos periodos de tiempo. 6) Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza. 7) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor). 8) No fuerce la herramienta manteniendo el disparador de control de velocidad apretado hasta la mitad (modalidad de control de velocidad) de forma que se pare el motor. El circuito de protección se activará e impedirá que funcione el control de velocidad. Si esto ocurre, suelte el disparador y apriételo de nuevo para que funcione normalmente. 9) No haga funcionar el conmutador selector de velocidad (BAJA-ALTA) mientras aprieta el disparador del control de velocidad, ya que la batería recargable se desgastaría rápidamente o podría dañarse el mecanismo interno del motor. 10) Los niños pequeños deben ser vigilados para asegurarse de que no juegan con el aparato. 11) Póngase protectores de oídos cuando utilice la herramienta durante mucho tiempo.

II. MONTAJE

Colocación y extracción de la BROCA

Nota: Para colocar o extraer una broca, asegúrese de ajustar la palanca de avance/inversión en su posición central (bloqueo del interruptor).

Esta herramienta está provista de un portabrocas de apriete sin llave.

1) Colocación

Inserte la broca y gire hacia la derecha el collar de bloqueo (mirando desde delante) para apretarlo. (Fig. 2)

2) Extracción

Gire el collar de bloqueo hacia la izquierda (mirando desde delante), y extraiga la broca. (Fig. 3)

3) Almacenaje

Guarde la broca en el sujetabrocas cuando no la utilice. Extraiga la batería para exponer el compartimiento de almacenaje que hay en el interior de la empuñadura.

Aquí pueden guardarse brocas de hasta 50 mm (1-31/32 pulgadas) de longitud. (Fig. 4)

Nota: Si se produce un juego libre excesivo en el portabrocas, fije la broca en su posición y ① abra las garras del portabrocas girando el collar de bloqueo y ② apriete el tornillo (tornillo de giro hacia la izquierda) con un destornillador girándolo hacia la izquierda (mirando desde delante). (Fig. 5)

Colocación y extracción de la batería

1. Para conectar la batería:

Inserte la batería. Se acopla en su lugar de modo que muestre la conexión correcta.

1. Para extraer la batería:

Presione los dos botones de los lados de la batería. Deslice la batería para extraerla del cuerpo de la herramienta.

III. OPERACIÓN

Operación del interruptor y de la palanca de avance/inversión

(Avance (○), bloqueo del interruptor, inversión)

PRECAUCIÓN: No opere la palanca de avance/inversión hasta que el portabrocas se haya parado por completo. Si efectúa el cambio mientras está girando el portabrocas, puede causar daños en la herramienta.

Operación del interruptor de rotación de avance

1. Para la rotación de avance, empuje la palanca a la posición de avance.
2. Presione el disparador ligeramente para que la herramienta empiece lentamente.
3. La velocidad aumenta de acuerdo con la fuerza de presión del disparador para poder apretar los tornillos y perforar orificios con eficiencia. Cuando se suelta el disparador, el freno opera y el portabrocas se detiene inmediatamente.
4. Después de su utilización, ajuste la palanca en su posición central (bloqueo del interruptor).

Operación del interruptor de rotación de inversión

1. Para la rotación de inversión, empuje la palanca a la posición de inversión. Compruebe la dirección de la rotación antes de la utilización.
2. Presione el disparador ligeramente para que la herramienta empiece lentamente.
3. Después de la utilización, ajuste la palanca en su posición central (bloqueo del interruptor).

Selección de la velocidad

Seleccione una velocidad alta o baja, de acuerdo con el tipo de trabajo.

PRECAUCIÓN: Compruebe el conmutador selector de velocidad antes de la utilización.

Ajuste el par a uno de los 18 ajustes posibles o a la posición que sea necesaria para hacer el trabajo.

PRECAUCIÓN: Haga una prueba utilizando el ajuste elegido antes de hacerlo funcional en la práctica. Ajuste la escala en esta marca () (Fig.7)

Nota: Cuando opera el freno, es posible que se oiga un sonido de frenado. Este sonido es el acoplamiento del bloqueo de la broca.

PRECAUCIÓN: · Para evitar incrementos excesivos de temperatura en la superficie de la herramienta, no haga funcionar la herramienta continuamente utilizando dos o más bloques de pilas secas.

uamente utilizando dos o más bloques de pilas secas.

La herramienta necesita enfriarse antes de extraer el bloque de pilas.

• No taponar los orificios de ventilación que se encuentran a los lados de la herramienta cuando esté en funcionamiento. El hacerlo afecta adversamente al funcionamiento de la máquina y puede causar averías.
• No cause una carga excesiva en la herramienta (motor). Podría causar daños en la herramienta.
• Utilice la máquina de tal forma que evite el contacto con el aire que sale de los orificios de ventilación. De lo contrario, podría quemarse.
• Cuando utilice la herramienta con un bloque de baterías de Ni-MH, asegúrese de que el lugar de trabajo esté bien ventilado.

Para un uso apropiado del bloque de baterías

Bloque de pilas secas Ni-MH (EY9200/EY9201/EY9230/EY9231)

• Cargue completamente la pila Ni-MH antes de almacenarla para asegurar una larga vida de servicio.
• La variación de temperatura ambiente es de entre 0°C (32 °F) y 40°C (104 °F).

Si se utiliza el bloque de pilas secas cuando la temperatura de la pila es inferior a 0°C (32°F), la herramienta puede que no funcione debidamente. En tal caso, recargue la pila hasta que esté completamente cargada para su apropiado uso.

• Cuando no utilice el paquete de batería, manténgalo alejado de objetos metálicos como ganchos de papel, monedas, llaves, clavos, tornillos y otros objetos de metal que puedan conectar un terminal a otro.

Un cortocircuito entre los terminales de la batería puede producir chispas, quemaduras o incendios. - Cuando utilice un bloque de pilas secas Ni-MH, verifique que el lugar esté bien ventilado.

Batería de Ni-Cd (EY9106/EY9136)

• La batería de níquel-cadmio requiere un "PERIODO DE RODAJE" para poder alcanzar su capacidad máxima de funcionamiento. El "PERIODO DE RODAJE" se lleva a cabo durante la utilización normal durante los primeros 6-8 ciclos de energía y descarga de la batería.

Después de haber terminado el "PERÍODO DE RODAJE", la batería conservará su capacidad máxima de funcionamiento durante toda la vida de servicio normal de la batería.

Vida útil del bloque de baterías

Las baterías recargables tienen una vida útil limitada. Si solo funciona durante un corto período de tiempo

después de cargar el bloque de baterías, debe cambiarlo por otro nuevo.

Nota: La utilización en condiciones extremas de calor o frío hará que disminuya la calidad de funcionamiento por cada energía.

Reciclado de la batería

Para proteger el medio ambiente y reciclar materiales, asegúrese de deshacerse de la batería llevándola a los puntos designados oficialmente, si los hubiera en su país.

ATENCIÓN:

Paquete de batería Ni-Cd EY9106/EY9136

Este aparato contiene níquel-cadmio. La batería debe reciclarse o desecharse correctamente.

Carga

Nota: Cargue un bloque de baterías nuevo, o un bloque de baterías que no haya sido utilizado durante mucho tiempo, durante 24 horas seguidas para que las baterías se carguen totalmente.

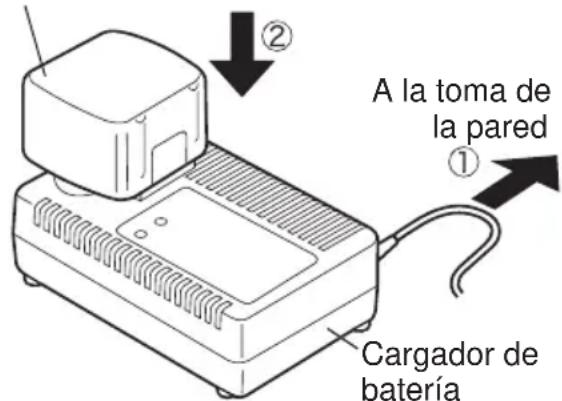

Cargador de batería (EY0110)

1. Enchufe el cargador en la fuente de alimentación.

Nota: Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente el bloque de pilas en el cargador.

Bloque de pilas 3. La luz indicadora de energía permanecerá encendida durante la carga.

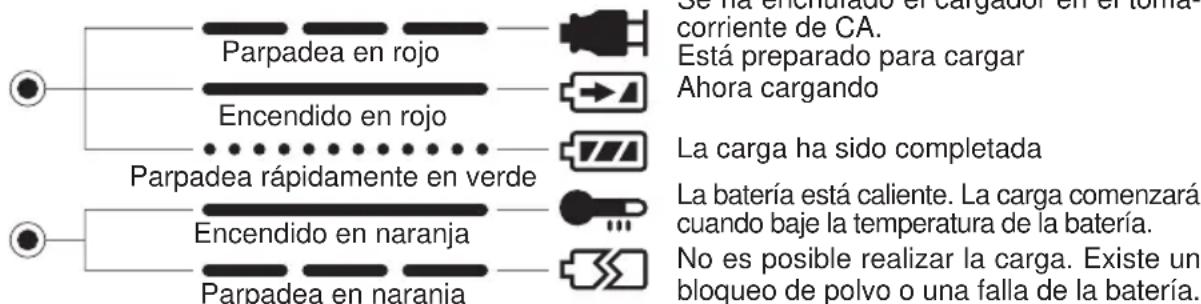

IV. LUCES INDICADORAS

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No puede cargar el bloque de pilas si este está demasiado caliente (por ejemplo, inmediatamente después de haber trabajado mucho con la taladradora).

La luz naranja de reserva se encenderá hasta que se enfríe suficientemente el bloque de pilas y cuando esta luz se apague, la carga comenzará automáticamente.

1. Cuando la carga termina, la luz indicadora de carga empezará a parpadear rápidamente en color verde.
2. 5. Cuando se dé cualquiera de las condiciones que hacen que el bloque de batería se vuelva demasiado frío o no se utilice el paquete de batería durante mucho tiempo, la luz indicadora de carga está encendida. En este caso, la carga demora más para cargar totalmente el paquete de batería que en el tiempo de carga normal.
3. Si se vuelve a colocar un paquete de batería totalmente cargado en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.
4. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar, la lámpara no se apaga, consulte con un distribuidor autorizado.

Nota: • Cuando se vaya a cargar una pila fría (unos 5°C (41°F) o menos) en un cuarto cálido, deje la pila en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. De lo contrario, el paquete de batería puede no cargarse totalmente.

• Deje que se enfríe el cargador al cargar más de dos paquetes de pilas de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cargador o en ninguna otra ocasión.

PRECAUCIÓN: No utilice una fuente de alimentación proveniente de un generador motorizado.

• No cubra las ranuras de la ventilación del cargador y del bloque de pilas secas.
• Desconecte el cargador cuando no está en uso.

V. ACCESORIOS

Emplee solo las brocas recomendadas para el portabrocas.

VI. ANEXO

CAPACIDADES MÁXIMAS RECOMENDADAS

Modelo EY6405 EY6409 EY6432
Roscado de tornillos	Tornillos maquinados M5 M5 M6
	Tornillos para madera Ø 6,8	mm (17/64") Ø 6,8 mm	(17/64") Ø 8 mm (5/16")
	Tornillos de autoenrosque Ø	6 mm (15/64") Ø 6 mm	(15/64") Ø 6 mm (15/64")
Perforación	Para madera Ø 27 mm (1-1/16") Ø 27 mm (1-1/16")		Ø 36 mm (1-25/64")
	Para metal	Ø 10 mm (3/8")	Ø 13 mm (1/2")	Ø 13 mm (1/2")

VII. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo		EY6405	EY6409		EY6432
Motor		Motor a CC, 12 V			Motor a CC, 15,6 V
Velocidad sin carga	Baja	400 / min (rpm)			450 / min (rpm)
	Alta	1300 / min (rpm)			1450 / min (rpm)
Capacidad del portabrocas		0,5 mm ~ 10 mm(1/32" ~ 3/8")	1,0 mm ~ 13 mm(1/16" ~ 1/2")
Par max.	Baja	22,5 Nm (230 kgf-cm, 199 lb-pulg.)			31,9 Nm (325 kgf-cm, 282 lb-pulg.)
	Alta	6,3 Nm (65 kgf-cm, 56 lb-pulg.)			8,8 Nm (90 kgf-cm, 78 lb-pulg.)
Par del embrague		Aprox. 1,0 Nm (10 kgf-cm, 8,7 lb-pulg.) ~5,4 Nm (55 kgf-cm, 47,7 lb-pulg.)			Aprox. 1,0 Nm (10 kgf-cm, 8,7 lb-pulg.) ~6,9 Nm (70 kgf-cm, 61 lb-pulg.)
Longitud total		202 mm(7-61/64")	208 mm(8-3/16")
Peso (con la bateria)		1,7 kg (3,75 lbs.)con la EY9106	1,8 kg (3,97 lbs.)con la EY9200	1,9 kg (4,19 lbs.)con la EY9201	2,0 kg (4,41 lbs.)con la EY9230	2,2 kg (4,85 lbs.)con la EY9231	2,0 kg (4,41 lbs.)con la EY9136

BATERÍA

Modelo	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Tipo de batería	Batería de Ni-Cd	Batería de Ni-MH				Batería de Ni-Cd
Tensión de la batería	12 V CC (1,2 V x 10 célicas)			15,6 V CC (1,2 V x 13 célicas)

CARGADOR DE BATERÍA

Modelo		UY0110
Capacidad electrica nominal		Vea la placá de especificaciones en la parte inferior del cargador.
Gewicht		0,78 kg, (1,72 lbs.)
Laadtijd		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	UY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY9168	30 min.		EY9106	EY9136
					30 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Nota: Este cuadro puede contener modelos no disponibles en su país. Lea el catálogo.
