Type de produit	Marteau perforateur sans fil (perceuse à percussion)
Marque	Panasonic
Modèle	EY6950
Dimensions (longueur)	255 mm
Poids (avec batterie)	2,7 kg
Alimentation	Batterie Ni-MH 18 V (modèle EY9251)
Moteur	Moteur CC 18 V
Vitesse à vide (petite/grande)	75-450 tr/min / 250-1550 tr/min
Nombre de percussions (petite/grande)	1400-8100 coups/min / 4500-28000 coups/min
Capacité du mandrin	1,5 mm - 13 mm
Couple max (petite/grande vitesse)	35 Nm / 9,2 Nm
Embrayage réglable	15 niveaux (1-15), de 2 Nm à 12 Nm
Capacités de perçage (maçonnerie/bois/métal)	Ø 13 mm / Ø 50 mm / Ø 13 mm
Capacités de vissage (vis machines/bois/maçonnerie)	Ø 4,2 mm / Ø 3 mm / Ø 6,5 mm
Type de chargeur	Modèle EY0110
Temps de charge (batterie 3,5 Ah)	Environ 65 minutes
Fonctions principales	Perçage, percussion, vissage, inversion de rotation, réglage de couple, sélection de vitesse (2 vitesses), frein, verrouillage de mèche, mandrin sans clé
Sécurité	Verrouillage de commutateur (position centrale), frein électrique, protection contre surcharge
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau ni de solvant
Accessoires fournis	Chargeur, batterie, manche de support, porte-mèche

FOIRE AUX QUESTIONS - EY6950 PANASONIC

Comment changer la mèche sur le Panasonic EY6950 ?

Pour changer la mèche, assurez-vous que le levier d'inversion est en position centrale (verrouillage). Tournez la bague de serrage du mandrin dans le sens inverse des aiguilles d'une montre pour desserrer, puis retirez la mèche. Insérez la nouvelle mèche et serrez en tournant la bague dans le sens des aiguilles d'une montre jusqu'à ce qu'aucun déclic ne se produise.

Comment régler le couple de serrage ?

Le couple de serrage se règle en tournant la bague d'embrayage. Il y a 15 positions (1 à 15). Commencez par une valeur basse pour les petites vis, et augmentez pour les vis plus grandes. Testez le réglage avant utilisation. Le couple augmente avec le numéro.

Comment inverser le sens de rotation ?

Utilisez le levier d'inversion situé au-dessus de la gâchette. Poussez-le vers la droite pour une rotation en sens normal (serrage), vers la gauche pour une rotation en sens inverse (desserrage). Ne manœuvrez jamais le levier lorsque le mandrin tourne.

Comment sélectionner la vitesse ?

Utilisez le sélecteur de vitesse (LOW/HIGH) situé sur le dessus de l'outil. La petite vitesse (LOW) offre un couple élevé pour les travaux lourds (perçage dans le métal, vissage). La grande vitesse (HIGH) est pour les perçages rapides dans le bois ou la maçonnerie. Ne changez pas de vitesse lorsque la gâchette est enfoncée.

Comment utiliser le mode percussion ?

Pour activer la percussion, tournez la bague d'embrayage sur le symbole de percussion (un marteau). Cet outil combine rotation et percussion pour percer dans la maçonnerie, la brique ou le mortier. Veillez à arrêter l'outil avant de changer de mode.

Comment charger la batterie du Panasonic EY6950 ?

Branchez le chargeur EY0110 sur une prise secteur. Insérez la batterie Ni-MH (EY9251) dans le chargeur. Le voyant s'allume pendant la charge. Une fois chargée, le voyant clignote rapidement en vert. Si la batterie est chaude, le voyant orange reste allumé jusqu'à refroidissement. Ne chargez pas la batterie plus de 24 heures.

Que faire si la batterie ne se charge pas ?

Vérifiez que la batterie n'est pas trop chaude (laissez-la refroidir). Si elle est trop froide, laissez-la à température ambiante avant de charger. Assurez-vous que les contacts sont propres. Si le voyant ne s'allume pas, consultez un revendeur agréé. La batterie peut être en fin de vie si le temps d'utilisation diminue fortement.

Comment nettoyer et entretenir le marteau perforateur ?

Nettoyez l'outil avec un chiffon sec et propre. N'utilisez jamais d'eau, de solvant ou de produit volatil. Ne bloquez pas les entrées d'air. Rangez l'outil dans un endroit sec. Pour la batterie, rechargez-la complètement avant de la stocker pour prolonger sa durée de vie.

Puis-je utiliser des mèches non recommandées ?

Utilisez uniquement des mèches compatibles avec le mandrin (diamètre 1,5 mm à 13 mm). Pour la percussion, utilisez des mèches à pointe carbure. Des mèches inadaptées peuvent endommager l'outil ou réduire les performances.

Que faire si la mèche se bloque pendant l'utilisation ?

Relâchez immédiatement la gâchette pour éviter une surcharge. Inversez le sens de rotation pour dégager la mèche. Si elle reste bloquée, utilisez la fonction de desserrage manuel (tournevis manuel) après avoir retiré la batterie. Ne forcez pas.

MODE D'EMPLOI EY6950 PANASONIC

Lisez la brochure "Instructions relatives à la sécurité" et ce qui suit avant d'utiliser l'appareil.

I. RÈGLES DE SÉCURITÉ COMPLÉMENTAIRES

1) N'oubliez pas que cette perceuse est toujours en état de fonctionner puisqu'elle est alimentée par batterie. 2) Sachez que lors du perçage d'un mur, d'un plancher, etc., la mèche peut venir en contact avec un fil électrique. NE TOUCHEZ NI AU MANDRIN NI AUX PARTIES MÉTALLIQUES DE LA PERCEUSE ! Maintenez la perceuse au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique. 3) Si la mèche se bloque, mettez immédiatement la perceuse hors tension afin d'éviter qu'une surcharge n'endommage la batterie ou le moteur. Dégagez la mèche en inversant le sens de rotation. 4) NE manœuvrez PAS le levier d'inversion marche avant - marche arrière lorsque le commutateur principal est sur la position de marche. La batterie se déchargerait rapidement et la perceuse serait endommagée. 5) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas un signe d'anomalie de fonctionnement. Ne chargez pas la batterie pendant une longue période. 6) Nettoyez la perceuse au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil. 7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrière sur la position centrale (verrouillage de commutateur). 8) Veillez à ce que la perceuse ne soit pas soumise à des contraintes excessives provoquant l'arrêt du moteur parce que vous maintenez la gâchette à mi-course. 9) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes. 10) Les jeunes enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

II. MONTAGE Fixer ou retirer la mèche

REMARQUE :

À la pose ou à la dépose d'une mèche, assurez-vous que le levier d'inversion est sur la position de verrouillage (centre).

Cette perceuse est pourvue d'un mandrin dont le serrage n'exige pas l'utilisation d'une clé.

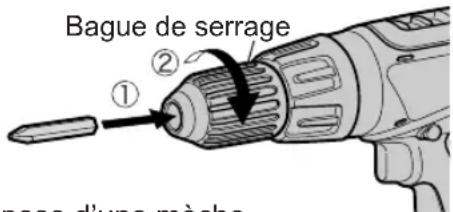

1. Pose d'une mèche

Introduisez la mèche et faites tourner la bague de serrage dans le sens des aiguilles d'une montre (observation faite de l'avant de l'outil) pour serrer fortement jusqu'à ce qu'aucun déclic ne se produise plus.

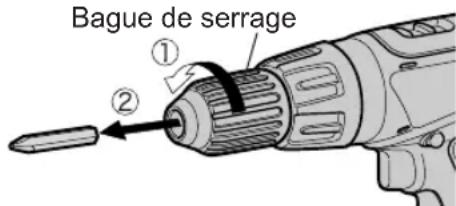

1. Dépose d'une mèche

Tournez la bague de serrage dans le sens contraire des aiguilles d'une montre (vu de l'avant) pour libérer la mèche.

1. Rangement de la mèche

Conservez la mèche dans le porte-mèche quand elle n'est pas utilisée. Retirez la batterie de manière à faire apparaître le logement de rangement de mèche qui se trouve à l'intérieur du boîtier de poignée.

Les mèches dont la longueur maximum est de 50 mm (1-31/32 pouces) peuvent être rangées dans le logement.

REMARQUE :

Si le mandrin présente un jeu excessif, ① introduisez la mèche et serrez

le mandrin en le tournant dans le sens des aiguilles d'une montre, ② ouvrez les mâchoires du mandrin en dévissant la bague de serrage, puis ③ serrez la vis (pas à gauche) en la tournant dans le sens contraire des aiguilles d'une montre (vu de l'avant).

Fixer ou retirer la batterie

1. Pour raccorder la batterie : insérez la batterie. Elle s'encliquette pour indiquer le raccordement correct.
2. Pour retirer la batterie : appuyez sur les deux talons sur les côtés de la batterie. Glissez la batterie hors du corps de l'outil.

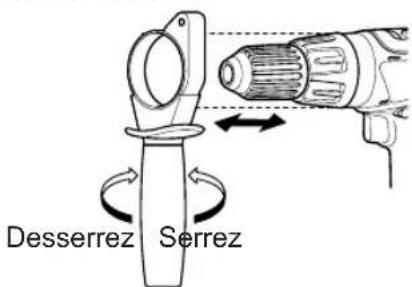

Manche de support

Placez le manche de support à votre position préférée, et serrez le manche fermement.

Retirez la poignée lorsque vous rangez l'outil dans la boîte de rangement.

III. FONCTIONNEMENT Fonctionnement de l'interrupteur

1. La vitesse augmente avec la force de pression sur la gâchette. Lorsque vous commencez à percer, appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
2. Une commande électronique à circuit fermé permet d'obtenir un couple élevé même à petite vitesse.
3. Le frein fonctionne lorsque vous relâchez la gâchette, et le moteur s'arrête alors immédiatement.

REMARQUE :

Vous pourriez entendre un bruit de freinage lorsque le frein entre en fonction. Ceci est normal.

Utilisation du levier d'inversion marche avant - marche arrière

(Normal Verrouillage/Inverse

ATTENTION :

N'actionnez pas le levier d'inversion marche avant - marche arrière tant que le mandrin de la perceuse ne s'est pas complètement arrêté de tourner. Une commande d'inversion pendant la rotation du mandrin pourrait endommager l'outil.

Commande de l'interrupteur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente en proportion de la force de pression exercée sur la gâchette, ce qui permet d'effectuer un serrage efficace des vis et de percer des trous. Le frein entre en action et le mandrin s'arrête de tourner immédiatement dès que la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

Commande de l'interrupteur pour une rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

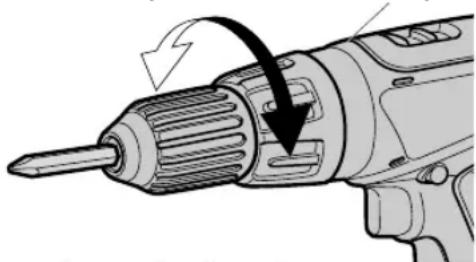

Ajustement du couple d'embrayage

Ajustez le coupleur à l'un des 15 réglages possibles, dans la position "2" ou "3" sur la tâche à effectuer.

REMARQUE :

Veillez à toujours arrêter le fonctionnement de l'outil et à le dégager de l'ouvrage lorsque vous sélectionnez le mode de percussion à partir du mode de perçage, ou lorsque vous faites passer la perceuse du mode de percussion au mode de perçage en tournant la poignée d'embrayage.

ATTENTION :

Testez le réglage avant de faire fonctionner l'appareil.

Réglez l'échelle à cette ligne.

Sélection de la vitesse

Choisissez la petite ou la grande vitesse selon le travail à effectuer. Plus vous appuyez sur la gâchette de contrôle de vitesse, plus la vitesse est grande.

ATTENTION :

• Vérifiez le sélecteur de vitesse avant utilisation. Utilisez la petite vitesse lorsqu'une grande force est requise. (Le moteur pourrait tomber en panne si vous utilisiez la grande vitesse pour une grande force.)
• Ne manœuvrez pas le sélecteur de vitesse (LOW-HIGH) quand vous appuyez sur la gâchette. Cela peut endommager la batterie ou le moteur.
• Reportez-vous à l'annexe "VITESSE RECOMMANDÉE".

REMARQUE :

Vous risquez d'entendre un bruit de freinage lorsque le frein entre en fonction. Le bruit qui est entendu indique que le frein est appliqué.

ATTENTION :

• Pour éviter une élévation trop élevée de la température à la surface de l'outil, ne pas utiliser l'outil avec plus de deux batteries en continu. L'outil a besoin d'un temps de repos à froid avant le changement de la batterie.
• Ne pas recouvrir les entrées d'air sur l'appareil pendant son utilisation. Sinon, le fonctionnement de l'outil peut être affecté et créer une panne.
• Ne faites pas peiner l'outil (le moteur). Ceci peut endommager l'outil. Utiliser l'appareil en évitant que le souffle d'air venant de l'outil ne soit pas en contact direct avec votre peau. Sinon, vous pourriez être brûlé.
• Quand le travail est exécuté avec une batterie Ni-MH, assurez-vous que le lieu de travail est suffisamment aéré.

Fonction de verrouillage des mèches

1. L'outil peut être utilisé comme un tournevis manuel (jusqu'à 22,6 Nm, 230 kgf-cm, 199 po-lb) lorsque la gâchette est libre et qu'une mèche de vissage y est verrouillée. Le léger jeu du mandrin n'est pas le signe d'une anomalie de fonctionnement.
2. Cette fonction permet de serrer des vis nécessitant un couple supérieur au couple maximum de la visseuse (position sur le mandrin), de vérifier le serrage d'une vis ou de desserrer une vis trop serrée.

Pour un usage approprié de la batterie

Batterie Ni-MH (EY9251)

Rechargez la batterie Ni-MH complètement avant de la ranger, afin de lui assurer une durée de vie plus longue.

Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F).

Si la batterie est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement. Dans ce cas, rechargez complètement la batterie pour rétablir son fonctionnement normal.

Lorsque vous n'utilisez pas la batterie, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

Lorsque vous utilisez l'outil avec une batterie Ni-MH, assurez-vous que la pièce soit bien ventilée.

Longévité des batteries

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie par une neuve.

REMARQUE :

L'emploi en environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge.

Recharge

REMARQUE :

Chargez une nouvelle batterie, ou une batterie qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

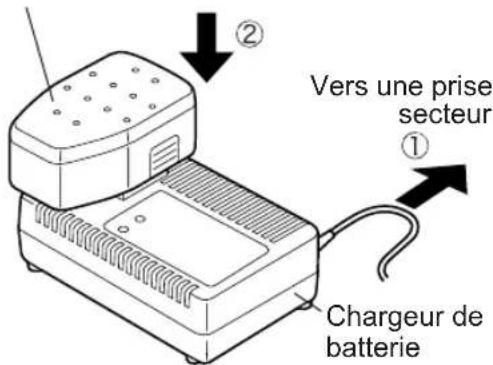

Chargeur de batterie (EY0110)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie dans le chargeur.

Batterie

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

• La charge ne peut pas être réalisée si la batterie est chaude (par exemple, à la suite d'un long travail de perçage).

Dans ce cas, le témoin d'attente, de couleur orange, reste allumé tant que la batterie n'est pas revenue à une température normale. La charge commence alors automatiquement.

1. Une fois la charge terminée, le témoin de charge clignote rapidement en vert.
2. Lorsque la batterie a subi pour quelque raison que ce soit une température trop basse, ou si la batterie n'a pas été utilisée pendant longtemps, le témoin de charge s'allume. Dans ce cas, il faudra un temps plus long que le temps de charge standard pour charger complètement la batterie.

Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

1. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur agréé pour de l'assistance technique.

REMARQUE :

Lorsqu'une batterie froide (en dessous de 5°C (41°F)) doit être rechargée dans une pièce chaude, laissez la batterie dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. Sinon, il est possible que la batterie ne soit pas complètement chargée.

• Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

ATTENTION :

N'utilisez pas de source d'alimentation provenant d'un générateur à moteur. - Ne bouchez pas les trous d'aération du chargeur et de la batterie.

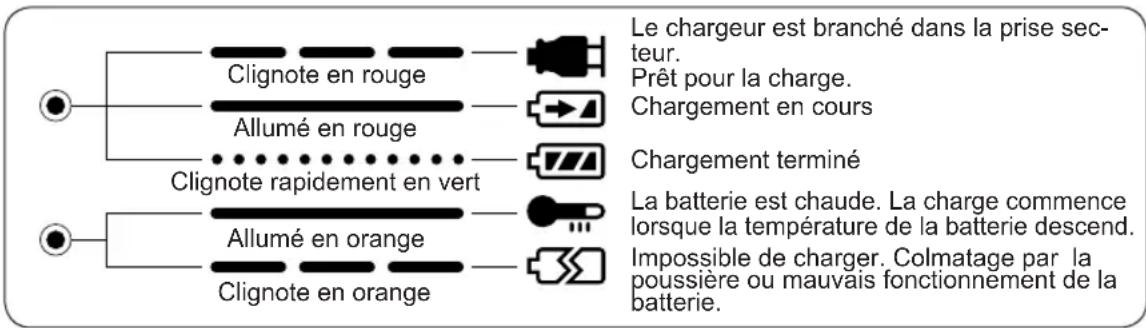

IV. INDICATIONS DU TÉMOIN

V. ACCESSOIRES

Utilisez uniquement des mèches allant sur le porte-foret de la perceuse.

VITESSE RECOMMANDÉE

ATTENTION :

• Servez-vous du tableau suivant comme d'un guide pour sélectionner la petite ou grande vitesse selon le travail à effectuer.

EY6950

	PERCAGE
MATERIALIAU CONDITION VITESSE	MORTIER/ BRIQUE	BOIS / PIN METAL	TAL	SCIE A CHANTOUR- NER LE METAL
		Epaisseur : 38 mm (1-1/2") ou moins	Plaque d'accier laminé à froid (SPC) Epaisseur: 1,6 mm (1/16") ou moins
Grande vitesse	Ø 13 mm (1/2") ou moins	Ø 25 mm (1") ou moins	Ø 13 mm (1/2") ou moins	Non utilisée
Petite vitesse	Non utilisé	Ø 50 mm (2") ou moins	Ø 13 mm (1/2") ou moins	Ø 34 mm (1-11/ 32") ou moins

VI. SPÉCIFICATIONS

UNITÉ PRINCIPALE

Modèle EY6950
Capacité	Vissage	Vis machines ø 4,2 mm (3/16") x 75 mm (3")
		Vis à bois	Ø 3 mm (1/8") x 13 mm (1/2")SPC t = 1,6 mm (1/16")
		Vis de maçonnerie	Ø 6,5 mm (1/4") x 35 mm (1-3/8")Béton tendre, brique tendre, mortier
	Perçage	Maçonnerie	Ø 13 mm (1/2") x 40 mm (1-9/16")Béton tendre, brique tendre, mortier
		Bois ø 50 mm (2") Pin jaune t = 38 mm (1-1/2")
		Métal ø 13 mm (1/2")	SPC t = 1,6 mm (1/16")
Moteur Moteur CC 18 V
Vitesse sans charge		Petite vitesse 75 ~ 450 /min (rpm)
		Grande vitesse 250 ~ 1550 /min (rpm)
Nombre de percus-sions par minute		Petite vitesse 1400 ~ 8100 /min (bpm)
		Grande vitesse 4500 ~ 28000 /min (bpm)
Capacité du mandrin Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Couple maximum		Petite vitesse 35 Nm, (357 k gf-cm, 310 in-lbs)
		Grande vitesse 9,2 Nm, (93,8 k gf-cm, 81,5 in-lbs)
Niveau d'embrayage		Niveau1-15	Environ 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
		<	Pour un entrainment et un perçage puissants.
		T	Percussion
Longueur hors tout			255 mm (10")
Poids (avec batterie)			2,7 kg, (5,9 lbs)

BATTERIE

Modèle	EY9251
Stockage de la batterie	Batterie Ni-MH
Tension de la batterie	18 V CC (1,2 V × 15 piles)

CHARGEUR DE BATTERIE

Modèle		EY0110
Tension électrique		Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids		0,78 kg, (1,72 lbs)
Durée de chargement		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 Minuten
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 Minuten
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

REMARQUE : Ce tableau peut inclure des modèles non disponibles dans votre région. Consultez le catalogue.
