Producttype	Draadloze boorhamer (klopboor)
Merk	Panasonic
Model	EY6950
Afmetingen (lengte)	255 mm
Gewicht (met accu)	2,7 kg
Voeding	Ni-MH accu 18 V (model EY9251)
Motor	DC-motor 18 V
Onbelast toerental (laag/hoog)	75-450 tpm / 250-1550 tpm
Slagfrequentie (laag/hoog)	1400-8100 slagen/min / 4500-28000 slagen/min
Boorkopcapaciteit	1,5 mm - 13 mm
Max. koppel (laag/hoog toerental)	35 Nm / 9,2 Nm
Instelbare koppeling	15 standen (1-15), van 2 Nm tot 12 Nm
Boorcapaciteit (metselwerk/hout/metaal)	Ø 13 mm / Ø 50 mm / Ø 13 mm
Schroefcapaciteit (machine-/hout-/metselschroeven)	Ø 4,2 mm / Ø 3 mm / Ø 6,5 mm
Ladertype	Model EY0110
Laadtijd (accu 3,5 Ah)	Ongeveer 65 minuten
Belangrijkste functies	Boren, hameren, schroeven, toerentalomkeer, koppelinstelling, snelheidsselectie (2 versnellingen), rem, boorvergrendeling, snelspanboorkop
Veiligheid	Schakelaarvergrendeling (middenstand), elektrische rem, overbelastingsbeveiliging
Onderhoud	Reinigen met een droge doek; geen water of oplosmiddel gebruiken
Meegeleverde accessoires	Lader, accu, handgreep, boorbithouder

Veelgestelde vragen - EY6950 PANASONIC

Hoe vervang ik de boor op de Panasonic EY6950?

Om de boor te vervangen, zorg ervoor dat de omkeerschakelaar in de middenstand staat (vergrendeling). Draai de spanring van de boorkop tegen de klok in om los te maken, verwijder vervolgens de boor. Plaats de nieuwe boor en draai de ring met de klok mee totdat er geen klikgeluid meer te horen is.

Hoe stel ik het aanhaalkoppel in?

Het aanhaalkoppel wordt ingesteld door aan de koppelring te draaien. Er zijn 15 standen (1 tot 15). Begin met een lage waarde voor kleine schroeven en verhoog voor grotere schroeven. Test de instelling voor gebruik. Het koppel neemt toe met het nummer.

Hoe draai ik de draairichting om?

Gebruik de omkeerschakelaar boven de trekker. Duw deze naar rechts voor normale draairichting (aandraaien), naar links voor tegengestelde draairichting (losdraaien). Bedien de schakelaar nooit terwijl de boorkop draait.

Hoe selecteer ik de snelheid?

Gebruik de snelheidskiezer (LOW/HIGH) aan de bovenkant van het gereedschap. De lage snelheid (LOW) biedt hoog koppel voor zwaar werk (boren in metaal, schroeven). De hoge snelheid (HIGH) is voor snel boren in hout of metselwerk. Wijzig de snelheid niet terwijl de trekker is ingedrukt.

Hoe gebruik ik de hamermodus?

Om de hamermodus in te schakelen, draait u de koppelring naar het hamersymbool (een hamer). Dit gereedschap combineert rotatie en hameren voor boren in metselwerk, baksteen of mortel. Zorg dat u het gereedschap stopt voordat u van modus wisselt.

Hoe laad ik de accu van de Panasonic EY6950 op?

Sluit de lader EY0110 aan op een stopcontact. Plaats de Ni-MH accu (EY9251) in de lader. Het lampje brandt tijdens het laden. Eenmaal opgeladen knippert het lampje snel groen. Als de accu heet is, blijft het oranje lampje branden tot deze is afgekoeld. Laad de accu niet langer dan 24 uur.

Wat te doen als de accu niet oplaadt?

Controleer of de accu niet te heet is (laat deze afkoelen). Is hij te koud, laat hem dan op kamertemperatuur komen voor het laden. Zorg dat de contacten schoon zijn. Als het lampje niet gaat branden, raadpleeg dan een erkende dealer. De accu kan aan het einde van zijn levensduur zijn als de gebruiksduur sterk afneemt.

Hoe reinig en onderhoud ik de boorhamer?

Reinig het gereedschap met een droge, schone doek. Gebruik nooit water, oplosmiddelen of vluchtige stoffen. Blokkeer de ventilatieopeningen niet. Berg het gereedschap op een droge plaats op. Laad de accu volledig op voordat u deze opbergt om de levensduur te verlengen.

Kan ik niet-aanbevolen boren gebruiken?

Gebruik alleen boren die compatibel zijn met de boorkop (diameter 1,5 mm tot 13 mm). Gebruik voor hameren boren met hardmetalen punt. Onjuiste boren kunnen het gereedschap beschadigen of de prestaties verminderen.

Wat te doen als de boor vastloopt tijdens gebruik?

Laat onmiddellijk de trekker los om overbelasting te voorkomen. Keer de draairichting om om de boor los te maken. Blijft hij vastzitten, gebruik dan de handmatige losdraaifunctie (handschroevendraaier) nadat u de accu hebt verwijderd. Forceer niet.

GEBRUIKSAANWIJZING EY6950 PANASONIC

Bedieningshandleiding Gebruiksaanwijzing Instructies voor gebruik Istruzioni per l'uso Gebruiksaanwijzing Manual de instrucciones Brugsvejledning Driftsforeskrifter Bruksanvisning Käyttöohjeet

Panasonic

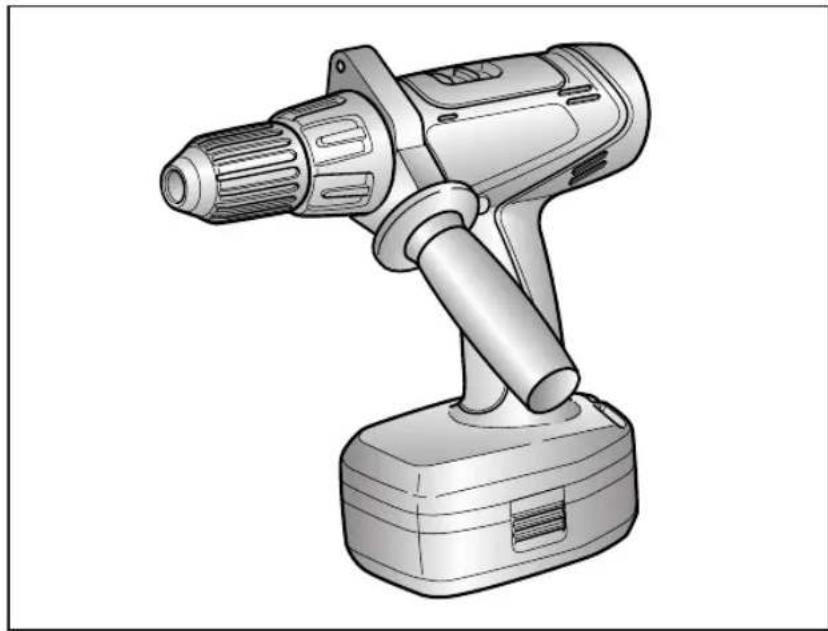

Snoerloze boorhamer en schroevendraaier

Modelnr.: EY6950

Lees deze gebruiksaanwijzing aandachtig door voordat u dit apparaat in gebruik neemt en bewaar deze handleiding voor toekomstig gebruik.

Index/Inhoudsopgave

Engels: Pagina 4

Duits: Pagina 12

Frans: Pagina 18

Italiaans: Pagina 24

Nederlands: Pagina 30

Spaans: Pagina 36

Deens: Pagina 42

Zweeds: Pagina 48

Noors: Pagina 54

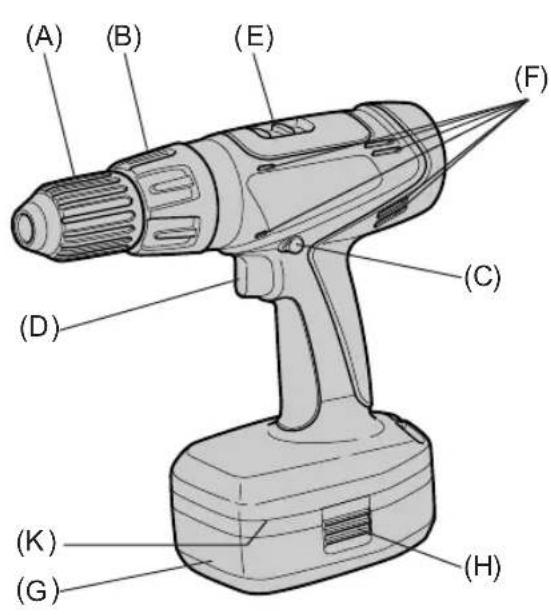

(A)	Keyless drill chuck (EY9798) Schlüsselfreies Bohrfutter (EY9798) Mandrin de perçage sans clé (EY9798) Mandrino penza chiave (EY9798) Sleuteloze boorkop (EY9798) Portabocas de apriete sin llave (EY9798) Nøgelseborepatron (EY9798) Snabbchuck (EY9798) Nøkkelfri chuck (EY9798) Pikaistukka (EY9798)	(E)	Speed selector switch Bereichsschalter Selecteur de vitesse de rotation Selettore di velocità Snelheidskeuzeschakelaar Commutador selector de velocità Hastighedsvælgeromskifter Varvitals omkopplare Gearvekger høy/lav Nopeusalueen valitsin	(I)	Battery charger (EY0110) Ladegerät (EY0110) Chargeur de batterie (EY0110) Carica-batterie (EY0110) Batterijlader (EY0110) Cargador de la batería (EY0110) Batterioplader (EY0110) Batteriladdare (EY0110) Batterilader (EY0110) Akkulaturi (EY0110)
(B)	Clutch handle Kupplungskranz Embrayage Manico della frizione Koppelhendel Empuñadura del embrague Koblingshändtag Momentinställning Momentvelger Momentinsäädin	(F)	Vent holes Belufungsoffnungen Trous d'áération Fori di ventilazione Ventilatieopeningen Orificios de ventilación Ventilationshuller Ventilationshål Ventilasjonshuller Ilmanvaihtoaukot	(J)	Support handle Zusatzgriff Manche de support Maniglia di sostegno Steungreep Mango de soporte Hjælpehändtag Stödhandtag Stottehändtak Tukikahva
(C)	Forward/Reverse lever Vorwärts/Rückwärts-Hebel Levier d'inversion marche avant-marche amère Leva di avanzamento/inversione Voorwaarts/achterwaarts-hendel Palanca de avance/inversion Greb til forlaens/bagliens retining Riktningsomkopplare Forover/Revers bryter Eteenpän/taaksepänvipu	(G)	Battery pack (EY9251) Akkupack (EY9251) Batterie (EY9251) Pacco batteria (EY9251) Accu (EY9251) Bloque de pilas (EY9251) Batteri (EY9251) Batteri (EY9251) Batteri-pakke (EY9251) Akku (EY9251)	(K)	Bit holder Elnsatzhalter Porte-mèche Portapunta Bithouder Portabrocas Bitholder Borrspetshällare Bitsholder Terän pidin
(D)	Variable speed control trigger Betriebsschalter Gåchette de commande de vitesse Grilletto di controlo velocità variabile Startschakelaar variabile nselheid Disparador del control de velocidad variable Kontroludløser for variabel hastighed Stegløs varvitalsreglerare Hovedbryter, trinnløs Nopeudensätokytkin	(H)	Battery pack release button Akkupack-Entriegelungsknopf Bouton de libération de batterie Tasto di rilascio blocco batteria Accu-ontgrendaltoets Botón de liberación de la batería recargable Udløserknap til batteripakning Batteriets lasknappar Batteriets utløseerknapper Akkupaketin irrotuspainikeet

Lees de 'Veiligheidsaanwijzingen' en de volgende voorschriften door alvorens gebruik.

I. EXTRA VEILIGHEIDSVOORSCHRIFTEN

1) Dit gereedschap is altijd klaar voor gebruik. U hoeft geen stekker in een stopcontact te steken en andere aansluitingen te maken. Houd het gereedschap derhalve uit de buurt van kinderen. 2) Bij het boren of schroeven in een muur, vloer, etc. is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE BOORKOP OF EEN ANDER METALEN DEEL VAN HET GEREEDSCHAP AAN. Voorkom een elektrische schok indien u per ongeluk een elektriciteitsdraad raakt en houd daarom het gereedschap bij de plastic greep vast. 3) Draai de hoofdschakelaar direct in de uit-stand indien een hulpstuk vastzit. Op deze manier voorkomt u overbelasting met beschadiging van de accu of motor tot gevolg. Gebruik de richtinghendel om een vastgedraaid blad los te krijgen. 4) Bedien de voorwaarts/achterwaarts-hendel NIET wanneer de hoofdschakelaar aan staat. De accu wordt anders snel ontladen en er kunnen beschadigingen aan het gereedschap worden veroorzaakt. 5) Tijdens het laden wordt de lader warm. Dit is normaal. Laad de accu ECHTER NIET te lang op. 6) Reinig het gereedschap met een droge, zachte doek. Gebruik GEEN vochtige doek, thinner, benzine of andere oplosmiddelen voor het schoonmaken. 7) Zet de voorwaarts/achterwaarts-hendel in de middenstand (schakelaarblokkering) voordat u het gereedschap opbergt of meeneemt. 8) Span het gereedschap niet door de startschakelaar half ingedrukt te houden (snelheidsregelfunctie) zodat de motor stopt. 9) Draag oorbeschermers wanneer u het apparaat gedurende langere tijd achtereen gebruikt. 10) Er dient te worden op toegezien dat jonge kinderen niet met het apparaat spelen.

II. OPBOUW

Plaatsen en verwijderen van schroefbits

OPMERKING:

Stel de richtinghendel in de middenstand vergrendeling alvorens een hulpstuk te bevestigen of te verwijderen.

Dit gereedschap is voorzien van een snelspanner.

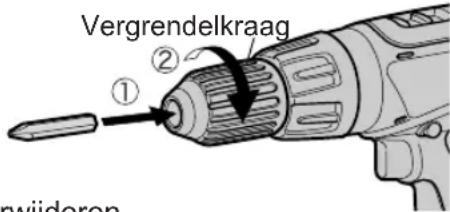

1. Bevestigen: Steek het bit erin en draai de vergrendelkraag rechtsom (gezien vanaf voren) totdat u geen klikken meer hoort.

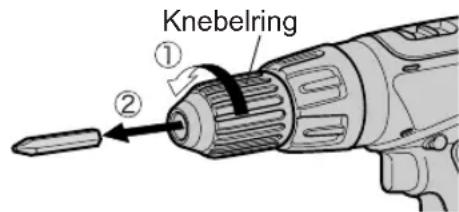

1. Verwijderen:

Draai de vergrendelkraag naar links (van voren gezien) en verwijder vervolgens het hulpstuk.

1. Opbergen:

Bewaar de bit in de bithouder wanneer deze niet worden gebruikt. Verwijder de accu zodat de bit-opbergruimte in de handgreep bereikbaar is.

In de opbergruimte kunnen bits tot 50 mm lang worden opgeborgen.

OPMERKING:

Indien er teveel speling in de boorkop is, gaat u als volgt te werk: ① zet de boor vast en zet de boorkop vast door maar rechts te draaien, ② open de klemmen van de boorkop door de vergrendelkraag los te schroeven en ③ draai de schroef (linkshandige schroef) met een schroevendraaier maar links (van voren gezien).

Plaatsen en verwijderen van de accu

1. Bevestigen van de accu: Plaats de accu. De accu klikt op zijn plaats vast indien goed aangesloten.
2. Verwijderen van de accu: Druk op de twee lipjes aan de zijden van de accu. Schuif de accu van het gereedschap.
3. De rem werkt wanneer de schakelaar wordt losgelaten en de motor zal dan onmiddellijk stoppen.

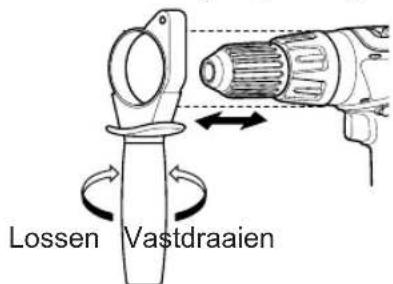

Steungreep

Zet de steungreep op de machine en draai de steungreep stevig vast.

Verwijder de handgreep wanneer u het gereedschap in de opbergdoos doet.

III. BEDIENING

Bediening van de trekschakelaar

1. De snelheid neemt toe naarmate de schakelaar dieper wordt ingedrukt. Druk de schakelaar licht in om met een gecontroleerde beweging te beginnen.
2. Door gebruik te maken van een elektronische terugkoppeling is ook bij een laag toerental een hoog draaimoment beschikbaar.

OPMERKING:

U hoort meestal gewoonlijk een 'remgeluid' wanneer de rem wordt geactiveerd. Dit is normaal.

Bediening van de voorwaarts/achterwaarts-hendel

(Voorwaarts, Vergrendeling, Tegengesteld)

WAARSCHUWING:

Verzet de voorwaarts/achterwaarts-hendel pas nadat de boorkop volledig tot stilstand is gekomen. Als u de hendel bedient terwijl de boorkop nog draait, kan het gereedschap worden beschadigd.

Bediening van de schakelaar voor voorwaartse rotatie

1. Duw op de hendel voor rotatie in voorwaartse richting.
2. Druk de startschakelaar lichtjes in om het gereedschap te starten.
3. De snelheid neemt toe wanneer u de schakelaar verder indrukt voor het strakker aandraaien van de schroeven of dieper boren. Wanneer u de schakelaar loslaat, treedt de rem in werking en zal de boorkop meteen stoppen.
4. Zet de hendel na gebruik in de middenstand (schakelaar-vergrendeling).

Bediening van de schakelaar voor achterwaartse rotatie

1. Duw op de hendel voor rotatie in achterwaartse richting. Controleer de draairichting voordat u begint.
2. Druk de startschakelaar lichtjes in om het gereedschap te starten.
3. Zet de hendel na gebruik in de middenstand (schakelaar-vergrendeling).

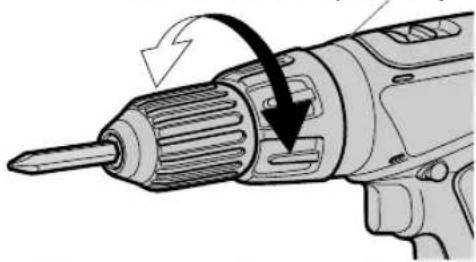

Voor het instellen van het aantrekkoppel

Stel het aandraaimoment in volgens een van de 15 mogelijke instellingen, of afhankelijk van de klus.

OPMERKING:

Stop de werking van het gereedschap en neem dit van het materiaal af wanneer u vanaf de boorfunctie naar de hamerfunctie overschakelt

of wanneer u vanaf de hamerfunctie overschakelt op de boorfunctie door aan de koppelingshendel te draaien.

WAARSCHUWING:

Controleer de instelling alvorens de klus uit te voeren.

Stel de schaal op deze lijn.

Instelling van de snelheid

Selecteer de hoge of lage snelheid, afhankelijk van het karwei.

Hoe dieper de snelheidsschakelaar wordt ingedrukt, hoe sneller de machine zal draaien.

WAARSCHUWING:

• Controleer voor gebruik de keuzeschakelaar voor de snelheid.
• Gebruik de machine met een lage snelheid wanneer veel kracht nodig is. (Wanneer veel kracht nodig is en de machine met hoge snelheid wordt gebruikt, kan de motor beschadigen.)
• Gebruik de snelheidskeuzeschakelaar (LOW-HIGH) en startschakelaar niet tegelijk. De accu wordt hierdoor namelijk snel ontladen en de motor mogelijk beschadigd.
• Zie bijlage voor 'INSTELLING VAN DE SNELHEID'.

OPMERKING:

Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit geluid geeft het aankoppelen van de bitvergrendeling aan.

WAARSCHUWING:

• Om te voorkomen dat de behuizing van het elektrisch gereedschap te heet wordt, mag het elektrisch gereedschap niet zo lang worden gebruikt dat er twee of meer accu's achter elkaar nodig zijn. Laat het elektrisch gereedschap tussen twee accu's door voldoende afkoelen. Voorkom dat de ventilatiegaten

van de behuizing tijdens gebruik afgedekt worden. Dit om te voorkomen dat het elektrisch gereedschap door onvoldoende koeling defect raakt.

Zorg dat u het gereedschap (motor) niet overbelast. Dit kan resulteren in beschadiging. Hanteer het elektrisch gereedschap op zodanige wijze, dat de lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit ter voorkoming van brandwonden. Bij gebruik van een Ni-MH accu moet u ervoor zorgen dat de werkruimte goed geventileerd is.

Bitvergrendelfunctie

1. Wanneer het schroefbit vergrendeld is, kan het gereedschap als gewone schroevendraaier worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aandraaimoment 22,6 Nm, 230 kgf-cm, 199 in-lbs). In de schroefkop is een geringe speling voelbaar; dit is echter geen defect.
2. Deze functie is met name dan handig wanneer schroeven moeten worden ingedraaid met een groter aandraaimoment dan de machine kan leveren (positie op de koppeling), om te controleren of een schroef goed vast zit of om een schroef die extreem vastzit los te draaien.

Goed gebruik van de accu Ni-MH accu (EY9251)

Laad de Ni-MH accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen.

De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen

dat het elektrisch gereedschap niet goed functioneert. In dit geval laadt u de accu eerst volledig op om van goed functioneren zeker te zijn.

Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in wonden, brandwonden of zelfs brand.

Gebruik de machine alleen in een goed geventileerde ruimte wanneer deze wordt gebruikt op een Ni-MH-accu.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na het laden aanzienlijk korter wordt.

OPMERKING:

De capaciteit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.

Opladen

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

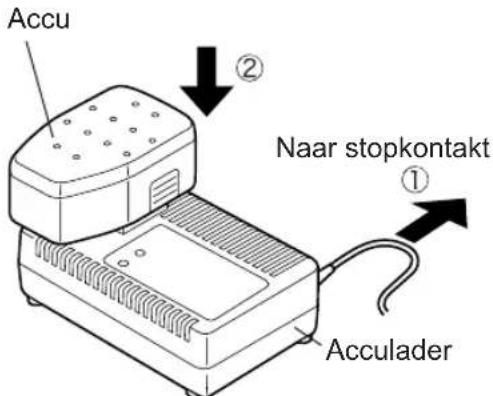

Acculader (EY0110)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
2. Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator blijft branden tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.
3. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
4. Als de accu koud is of als de accu gedurende langere tijd niet is gebruikt, zal de laadindicator branden. In dit geval is de tijd die vereist is om de accu volledig op te laden langer dan de standaard oplaadtijd.
5. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.
6. Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

OPMERKING:

• Laat een koude accu (kouder dan 5°C (41°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

WAARSCHUWING:

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

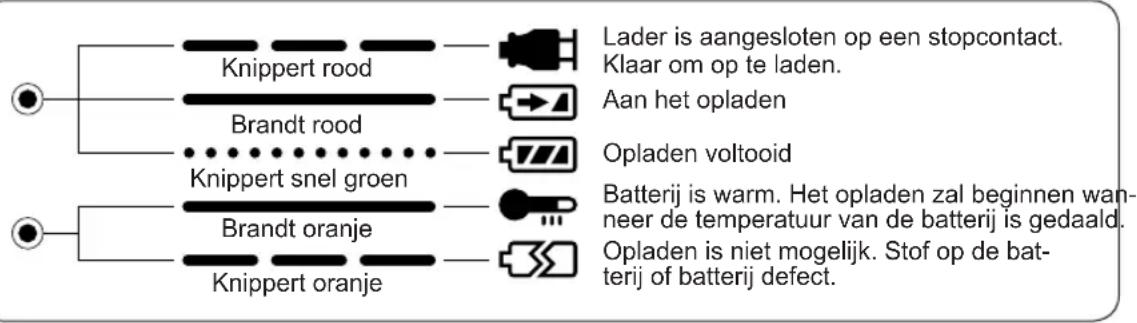

IV. INDICATOREN

V. ACCESSOIRES

Gebruik alleen schroefbits die voor deze boorkop geschikt zijn.

INSTELLEN VAN DE SNELHEID

WAARSCHUWING:

• Gebruik de volgende tabel als leidraad voor het selecteren van de juiste snelheid voor een bepaald karwei.

EY6950

	BOREN
MATERIALIAAL / CONDITIE TOERENTAL	CEMENT / STEEN	HOUT / VURENHOUT	METTAL	GATENBOOR METAAL
		Dikte: 38 mm (1-1/2") of dummer	Koudgewalste staalplaat (SPC) Dikte: 1,6 mm (1/16") of dummer
HOOG	Ø 13 mm (1/2") of dummer	Ø 25 mm (1") of dummer	Ø 13 mm (1/2") of dummer	Niet in gebruik
LAAG Wordt	niet g ebruikt	Ø 50 mm (2") of dummer	Ø 13 mm (1/2") of dummer	Ø 34 mm (1-11/ 32") of dummer

Model		EY0110
Toelaathaar vermogen		Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht		0,78 kg, (1,72 lbs)
Laadtijd		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de catalogus.
