BEDIENUNGSANLEITUNG EY6950 PANASONIC

Lesen Sieittevor derersten Inbetriebnahme deses Gerats das separate Handbuch "SicherheitsmaBregeln" sorgfaltig durch.

I. WEITEREWICH-TIGE SIOHER-HEITSREGELN

1) Denken Sie daran, dass das Werkzeugständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muß.
2) Beim Bohren in Wänden, Decken usw. besteht die Möglichkeit, dass Sie auf stromführung Leitungen treffen. Dāher nie das Futter oder andere vordere Metallele berühren! DAS WERKZEUG BEIM BOHREN NUR AM KUNST-STOFFGRIFF HALTEN, um in solchen Fälle vor elektrischen Schlägen geschätzt zu sein.
3) Wenn sich der Bohrer festfrisst,sofar den Auslösehebel freigeben, da das Akkupack und der Motor bei Überlastung beschädigt werden können. Zum Lösen des Bohrers auf Linkslauf schalten.
4) Betätigen Sie den Vorwärts-/Rückwärtsbel NICT, wenn der Hauptschalter eingeschaltet ist. Der Akku entländt sich sonst Schnell, und das Gerät kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Das Akkupack davon nicht über lange Zeit aufladen.
6) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverträner oder Benzin.
7) Stellen Sie den Vorwärts-/Rückwärtshebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schalter-sperre).
8) Das Gerät wird überbeansprucht, wenn Sie den Betriebsschalter in halb eingeschobener Stellung halten (aktiv dehzahlregulierung) und den Motor abwürgen.
9) Geeigneten Gehorschutz tragen, wenn Werkzeug langere Zeit im Betrieb ist!
10) Junge Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

II. ZUSAMMENBAU Einen BohrmeiBel befestig gen oder abnehmen

HINWEIS:

Beim Anbringen oder Entfernen eines neuen Bohrers den Akkumulator vom Werkzeug entfernen oder den Schalter in die Mittelstellung schiben (Schaltersperre)

Dieses Werkzeug ist mit einem Schnellspann-Bohrfutter ausgestattet.

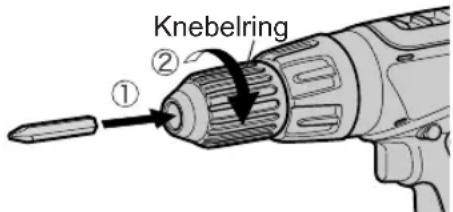

1. Einsetzen

Den Einsatz einführen, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vorn gesehen), bis das Klicken aufhört.

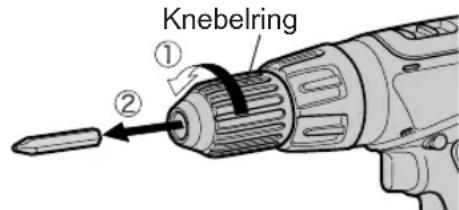

2. Entnehmen

Den Verriegelungsring zur FREIEN.
Seite schieben.

Gegen den Uhrzeigersinn (von vorn gesehen) drehen und den Bohrer - Schraubeinsatz entnehmer.

3. Lagerung

Das Bit bei Nichtverwendung im Halter lassen. Den Akku entfern, um das Bit-Ablagefach im Handgriffgehause freiugegeben.

Hier konnen bis zu 50 mm lange Bits abgelegt werden

HINWEIS:

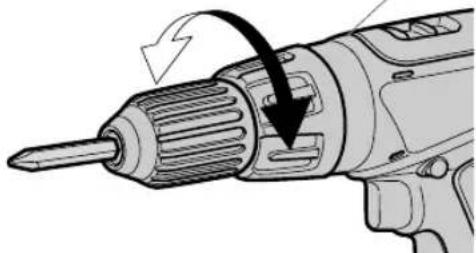

Bei übermäßigem Spiel im Futter ① den Bohrer/Schraubeinsatz sichern und das Futter durch Drehen von im Uhrzeigersinn festziehen, die Futterbacken durch Lockern des Knebelkranzes öffnen und die Schraube (Linksgewinde) mit einem Schraubendreher gegen den

Uhrzeigersinn (von vorn gesehen) festziehen.

Batteriepackbefestigen oder abnehmen

1. Anschlieben des Akkupacks:

Schieben Sie das Akkupack in die Halterung. Ein spürbares Einrasten des Akkupacks bedeutet, dass es richtig angeschlossen ist.

1. Entfernen des Akkupacks:

Drucken Sie auf die beiden Laschen an den Seiten des Akkupacks. Ziehen Sie dann das Akkupack aus dem Werkzeug hersaus.

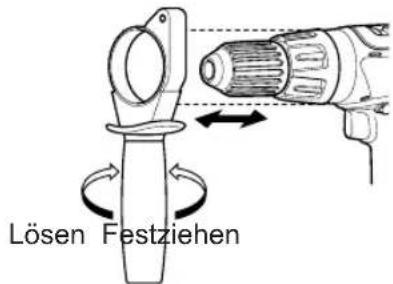

Zusatzgriff

Bringen Sie den Zusammengriff an Ihrer bevorzugten Position an, und ziehen Sie den Griff fest an.

Entfernen Sie den Griff, wenn Sie die Maschine in die Aufbewahrungsschachtel legend.

III. BETRIEB

Schalterbetrieb

1. Die Geschwindigkeit nimmt mit stärkerem Drucken des Schalters zu. Bei Arbeitsbeginn den Schalter nur leicht drucken, um die Drehung langsam zu starten.
2. Ein elektronischer Rückkopplungs-Steuerkreis dient dazu, auch bei niedriger Drehzahl hohes Drehmorment zu gewährleisten.
3. Beim Loslassen des Auslosers wird die Bremse betätig und der Motor sofort angehalten.

HINWEIS:

Ein Bremsgeräusch zeigt an, dass die Spindel arretiert wird. Dies ist normal.

Betätigung des Vorwarts/Rückwartshebels

(Vorwärts), Schaltersperre, Rückwärts ( )

ACHTUNG:

Nicht den Vorwärts/Rückwärts-Hebel betätigten, bevor das Futter vollständig zur Ruhe gekommen ist. Durch Umschalten während der Futterdrehung kann die Maschine beschädigt werden.

Vorwärtsdrehung-Schalterbetätigung

1. Für Vorwärtsdrehung den Hebel drücken.
2. Drucken Sie den Ausloser leicht, um das Werkzeug langsam zu starten.
3. Die Geschwindigkeit nimmt mit stärkerem Druck auf den Auslöser für effiziente Festziehen von Schrauben und Bohren zu. Die Bremse arbeitet, und das Futter stoppt sofort, wenn der Auslöser losgelassen wird.
4. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

Rückwärtsdrehung-Schalterbetätigung

1. Für Rückwartsdrehung den Hebel drücken. Die Drehrichtigung vor dem Betrieb prufen.
2. Drucken Sie den Ausloserleitung, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

Einstellung des Kupplungs-drehmoments

Wahlen Sie aus den 15 Rasterstellungen das für die vorgesehene Arbeit geeignete Drehmoment aus oder die "T", "F" position.

HINWEIS:

Schalten Sie stets die Maschine aus undnehmen Sie sie vom Werkstück ab, wenn Sie durch Drehen des Kupplungsgriffs vom Bohrmodus auf den Schlagbohrmodus oder umgekehrt umschalten.

ACHTUNG:

Prufen Sie die Einstellung, ehe Si mit der eigentlichen Arbeit beginnen. Skala auf diese Markierung ein.

Geschwindigkeitsauswahl

Wahlen Sie je nach Gebrauch zwischen den Drehzahlbereichen "LOW" und "HIGH". Je weiter der Elektronikschalter hineingedrückt wird,esto hoher wird die Drehzahl.

ACHTUNG:

• Prufen Sie vor der Arbeit den eingestellten Geschwindigkeitsbereich.
  Den niedrigen Drehzahlbereich wahlen, wenn bei der Arbeit ein hohes Drehmoment benotigt wird. (Wenn hingegen ein hohes Drehmoment erforderlich ist und der hohe Drehzahlbereich gewählt wird, kann es zu Schaden am Motor kommt.)
  Den Bereichsschalter (HIGH/LOW) nicht bei gezogenem Betriebsschalter betätigten, da sich dadurch das Akkupack schnell verschreiben oder die Mechanik beschädigt werden kann.
• Siehe den Anhang im Abschnitt, WAHL DER EMPFOHLENEN DREHZAHL".

HINWEIS:

Wenn die Bremse einsetzt, kann ein Bremsgeräusch hörbar werden. Diese Ton zeit das Einsetzen der Bit-Verriegelung ein.

ACHTUNG:

Um einen überma Big starken Temperaturanstieg auf der Oberfläche des Werkzeugs zu verhindern, das Werkzeug nicht mit zwei oder mehreren Akkupacks kontinuierlich betreiben. Das Werkzeug benötigt eine gewisse Zeit zum Abkühlen, ehe ein neuen Akkupack eingesetzt werden kann.
- Wahrend des Betriebs auf keinen Fall die Beluftungsaffnungen an der Gehauseseite verschlieben. Dadurch

kann sich die Leistung des Gerätes verschlechtern oder es sareg zum Versagen von Bauteilen kommt.

• Überlasten Sie den Motor des Werkzeugs nicht. Hierdurch kann die Maschine beschädigt werden.
• Das Geräts o verwenden, daß keine Luft direkt aus den Belüftungsöffnungen des Gehäuses direkt auf ihre Haut geblasen wird. Andernfalls konnen Verbrennungen hervorgerufen werden.
• Wenn Sie mit einem Ni-MH Akku-Pack arbeiten, achten Sie daraufuf, dass der Arbeitsplatz gut beluftet ist.

Arretierfungtion

1. Die Spindel ist bei ausgeschaltelem Schalter arretiert, so dass das Werkzeug für manuelles Schrauben benutzt werden kann (bis 22,6 Nm, 230 kgf-cm, 199 in-lbs). Die Spindel weist damit etwas Spiel auf. Dies stellt keinen Defekt dar.
2. These Arretierung ist zum Anziehen von Schrauben practisch, die ein höheres Drehmoment als das maximale Drehmoment des Werkzeugs (Position 2 der Kupplung) erfordern, sowie zum Prüfen der Schraubenfestigkeit und zum Lösen von extrem festsitzenden Schrauben.

Für richtige Anwendung des Batteriepacks Ni-MH-Batteriepacks(EY9251)

Laden Sie vor der Lagerung die NiMH-Batterie vollständig auf, damit eine langere Lebensdauer sichergestellt ist.

Der Umgebungstemperaturbereich liegt zwischen 0^ (32^) und 40^ (104^) . Wenn das Batteriepack bei einer Batterietemperatur unter 0^ (32^) benutzt wird, Funktioniert das Werkzeug möglicherweise nicht einwandfrei. In thisem Fall die Batterie für einwandfreie Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.

Wenn Sie den Akku nicht benutzen, halten Sieihn von Metallgegenständen fern: z.B. Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metalobjekte, welche die Kontakte kurzschreiben konnen.

Das Kurzschlieben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

Bei Betrieb mit einem Ni-MH-Akkumulator darauf aufachten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muß das Akkupack erneuert werden.

HINWEIS:

Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkurzt sich die zur Verfügung stehende Betriebszeit je Ladung.

Laden

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

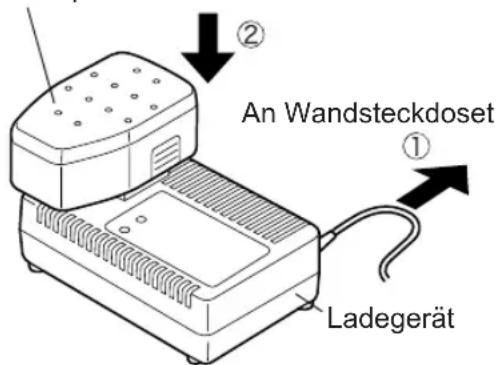

Akkuladegerät (EY0110)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführren des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akkupack fest in das Ladegerät schieben.

Akkupack

1. Wahrend des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnnt nicht, solange das Akkupack noch hei ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrollampeschnell in Grun zu blinken.

2. Wenn der Akku zu kalt ist oder längerere Zeit nicht benutzt wurde, leuchtet die Ladekontrollampe. In dieser Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.

3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

4. Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschlieben des Netzkabels aufleucht oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sichitte an einen autorisierten Fachhändler.

HINWEIS:

• Wenn eine kalte Batterie (von etwa 5^ (41^) oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
  Den Akku abkühlen setzen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden.
• Stecken Sie ihre Finger nicht in Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

ACHTUNG:

• Keinen Motorgenerator als Spannungssquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerates und den Akkupack nicht ab.

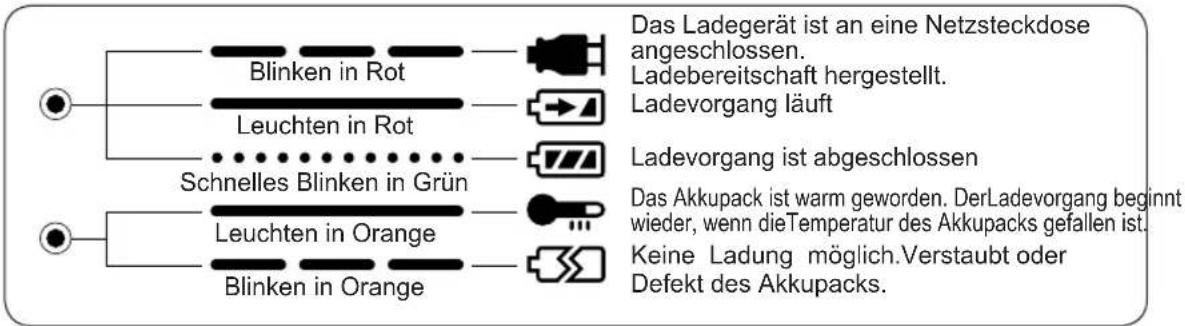

IV. ANZEIGELAMPEN

V. ZUBEHÖR

Nur BohrmeiBel verwenden, die fur die Grufe des Bohrfutters geeignet sind.

WAHL DER EMPFOHLENEN DREHZAHL

ACHTUNG:

Die folgende Tabelle enthalt Richtwerte zur Wahl von niedriger oder hoher Drehzahl für verschiedene Arbeitsgänge.

EY6950

	BOHREN
MATERIAL/ZUSTANDGESCHWINDIGKEIT	MORTAR/ZIEGEL	HOLZ/TANNE METALL METAL HOLE SAW
		Dicke: 38 mm(1-1/2") oder weniger	Kaltgewalztes Stahlblech (SPC)Dicke: 1,6 mm (1/16") oder weniger
Hoch	Ø 13 mm (1/2")oder weniger	Ø 25 mm (1")oder weniger	Ø 13 mm (1/2")oder weniger	Nicht verwendet
Niedrig Unbenutz	Ø 50 mm (2")oder weniger	Ø 13 mm (1/2")oder weniger	Ø 34 mm (1-11/ 32")oder weniger

VI. TECHNISCHE DATEN

HAUPTGERÄT

Model EY6950
Leistungs-vermögen	Schrauben-eindreten	Holzschraube ø 4,2	mm (3/16") x 75 mm (3")
		Schneidschraube	ø 3 mm (1/8") x 13 mm (1/2")SPC t = 1,6 mm (1/16")
		Mauerschraube	ø 6,5 mm (1/4") x 35 mm (1-3/8")Weichbeton, Weichziegel, Mörtel
	Bohren	Mauerwerk	ø 13 mm (1/2") x 40 mm (1-9/16")Weichbeton, Weichziegel, Mörtel
		Holz ø 50 mm (2") Weymouthskiefer t = 38 mm (1-1/2")
		Metall ø 13 mm (1/2")	SPC t = 1,6 mm (1/16")
Motor DC Motor 18 V
Freie Drehzahl		Niedrig 75 ~ 450 /min (rpm)
		Hoch 250 ~ 1550 /min (rpm)
Schlagzahl/Min		Niedrig 1400 ~ 8100 /min (bpm)
		Hoch 4500 ~ 28000 /min (bpm)
Spannbereich ø 1,5 ~ ø 13 mm (1/16" ~ 1/2")
MaximalesDrehmoment		Niedrig 35 Nm, (357 k gf-cm, 310 in-lbs)
		Hoch 9,2 Nm, (93,8 k gf-cm, 81,5 in-lbs)
Kupplungsstufe		Stufe1-15	Ca. 2 Nm (20 kg-cm, 18 in-lbs.) ~12 Nm (122 kg-cm, 106 in-lbs.)
		Für kraftvolles Schrauben und Bohren.
		T Schlagbohrmaschine
Gesamtlage			255 mm (10")
Gewicht (mit Akkpack)			2,7 kg, (5,9 lbs)

AKKUPACK

Modell	EY9251
Speicherbatterie	Ni-MH Batterie
Spannung	18 V DC (1,2 V × 15 Zellen)

LADEGERÄT

Model		EY0110
Elektronische Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht		0,78 kg, (1,72 lbs)
Ladezeit		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 Minuten
	1,7Ah		EY9180	EY9101
			EY9182
			25 Minuten
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 Minuten		30 Minuten			60 Minuten
	3,0Ah			EY9200	EY9230		EY9210
				45 Minuten			90 Minuten
	3,5Ah			EY9201	EY9231	EY9251
				55 Minuten		65 Minuten

HINWEIS: Die Tabelle enthalt u.U. Modelle, die in Ihr Land nicht erhältlich sind. Siehe Katalog.

VI. TECHNISCHE GEGEVENS

HOOFDGEREEDSCHAP

Model EY6950
Capaciteit	Schroe-ven-draaien	Houtschroefø 4,2 mm	mm (3/16") × 75 mm (3")
		Zelfboorschroef	Ø 3 mm (1/8") × 13 mm (1/2")SPC t = 1,6 mm (1/16")
		Metselbout	Ø 6,5 mm (1/4") × 35 mm (1-3/8")Zacht beton, zachte bakstenen, mortel
	Boren	Metselwerk	Ø 13 mm (1/2") × 40 mm (1-9/16")Zacht beton, zachte bakstenen, mortel
		Houtø 50 mm (2") Geel naaldhout t = 38 mm (1-1/2")
		Metaalø 13 mm (1/2")	SPC t = 1,6 mm (1/16")
Motor Gelijkstroommotor 18 V
Onbelast toe rental		LAAG 75 ~ 450 /min	(rpm)
		HOOG 250 ~ 1550 /min	(rpm)
Slagen per minuut		LAAG 1400 ~ 8100 /min	(bpm)
		HOOG 4500 ~ 2800 /min	(bpm)
Capaciteit spankopø 1,5 ~ø 13 mm (1/16") ~ 1/2")
Max. draaaimoment		LAAG 35 Nm, (357 k	gf-cm, 310 in-lbs)
		HOOG 9,2 Nm, (93,8 k	gf-cm, 81,5 in-lbs)
Koppelingsinstalling		Instelling1-15	Ca. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
		Voor krachtig indrijven en boren.
		T	Percussie
Totale lenghte 255 mm (10")
Gewicht (met.accupack)			2,7 kg, (5,9 lbs)

ACCUPACK

Model	EY9251
Opslag batterijen	Ni-MH batterijen
Voltage batterijen	18 V gelijkstroom (1,2 V × 15 cellen)

ACCULADER

Låsningsfunktion für bits
