Produkttype	Trådløs slagbormaskin (slagbor)
Merke	Panasonic
Modell	EY6950
Mål (lengde)	255 mm
Vekt (med batteri)	2,7 kg
Strømforsyning	Ni-MH-batteri 18 V (modell EY9251)
Motor	DC-motor 18 V
Tomgangshastighet (lav/høy)	75-450 o/min / 250-1550 o/min
Antall slag (lav/høy)	1400-8100 slag/min / 4500-28000 slag/min
Chuckkapasitet	1,5 mm - 13 mm
Maks dreiemoment (lav/høy hastighet)	35 Nm / 9,2 Nm
Justerbar clutch	15 trinn (1-15), fra 2 Nm til 12 Nm
Borekapasitet (mur/tre/metal)	Ø 13 mm / Ø 50 mm / Ø 13 mm
Skruekapasitet (maskinskruer/tre/mur)	Ø 4,2 mm / Ø 3 mm / Ø 6,5 mm
Ladertype	Modell EY0110
Ladetid (batteri 3,5 Ah)	Omtrent 65 minutter
Hovedfunksjoner	Boring, slag, skruing, reversering, dreiemomentinnstilling, hastighetsvalg (2 trinn), brems, låsing av bits, nøkkelfri chuck
Sikkerhet	Bryterlås (midstilling), elektrisk brems, overbelastningsbeskyttelse
Vedlikehold	Rengjør med en tørr klut; ikke bruk vann eller løsemiddel
Medfølgende tilbehør	Lader, batteri, sidehåndtak, bitsholder

Ofte stilte spørsmål - EY6950 PANASONIC

Hvordan bytter jeg bits på Panasonic EY6950?

For å bytte bits, sørg for at reverseringsspaken er i midtstilling (låst). Drei chuckens strammering mot klokken for å løsne, og fjern bitsen. Sett inn den nye bitsen og stram ved å dreie ringen med klokken til det ikke høres flere klikk.

Hvordan justere dreiemomentet?

Dreiemomentet justeres ved å dreie clutchringen. Det er 15 posisjoner (1 til 15). Start med lav verdi for små skruer, og øk for større skruer. Test innstillingen før bruk. Dreiemomentet øker med nummeret.

Hvordan reversere rotasjonsretningen?

Bruk reverseringsspaken over avtrekkeren. Skyv den til høyre for normal rotasjon (stramming), til venstre for reversert rotasjon (løsning). Aldri beveg spaken mens chucken roterer.

Hvordan velge hastighet?

Bruk hastighetsvelgeren (LOW/HIGH) på toppen av verktøyet. Lav hastighet (LOW) gir høyt dreiemoment for tunge arbeid (boring i metall, skruing). Høy hastighet (HIGH) er for rask boring i tre eller mur. Ikke bytt hastighet mens avtrekkeren er trykket inn.

Hvordan bruke slagmodus?

For å aktivere slag, drei clutchringen til slag-symbolet (en hammer). Dette verktøyet kombinerer rotasjon og slag for boring i mur, tegl eller mørtel. Sørg for å stoppe verktøyet før du bytter modus.

Hvordan lade batteriet til Panasonic EY6950?

Koble laderen EY0110 til en stikkontakt. Sett Ni-MH-batteriet (EY9251) inn i laderen. Indikatoren lyser under lading. Når den er fulladet, blinker indikatoren raskt grønt. Hvis batteriet er varmt, forblir den oransje indikatoren på til det er avkjølt. Ikke lad batteriet i mer enn 24 timer.

Hva gjør jeg hvis batteriet ikke lades?

Sjekk at batteriet ikke er for varmt (la det avkjøles). Hvis det er for kaldt, la det oppnå romtemperatur før lading. Sørg for at kontaktene er rene. Hvis indikatoren ikke lyser, kontakt en autorisert forhandler. Batteriet kan være utslitt hvis brukstiden har blitt kraftig redusert.

Hvordan rengjøre og vedlikeholde slagbormaskinen?

Rengjør verktøyet med en tørr, ren klut. Bruk aldri vann, løsemidler eller flyktige produkter. Ikke blokker luftinntakene. Oppbevar verktøyet på et tørt sted. For batteriet, lade det fullt før lagring for å forlenge levetiden.

Kan jeg bruke bits som ikke er anbefalt?

Bruk bare bits som er kompatible med chucken (diameter 1,5 mm til 13 mm). For slag, bruk bits med karbidspiss. Uegnede bits kan skade verktøyet eller redusere ytelsen.

Hva gjør jeg hvis bitsen setter seg fast under bruk?

Slipp avtrekkeren umiddelbart for å unngå overbelastning. Reverser rotasjonsretningen for å løsne bitsen. Hvis den fortsatt sitter fast, bruk manuell løsning (skrutrekker) etter å ha fjernet batteriet. Ikke bruk makt.

BRUKSANVISNING EY6950 PANASONIC

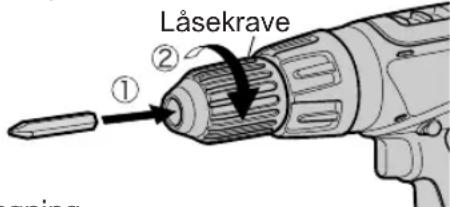

Sett inn bitset og drei laseringen medurs (sett forfra) så den strammes forsvarlig og ikke lenger klikker.

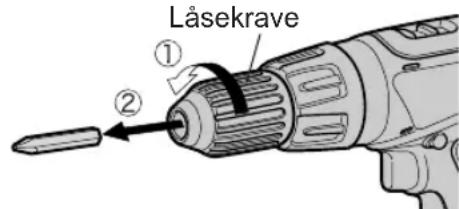

2. Aftagning

Drei laseringen moturs (sett forfra), og ta deretter av boret.

3. Oppbevaring

Kontroller at fremover/bakover-bryteren er i midtstilling (låst) før innsetting eller uttak av bor eller bits.

Denne maskinen er utstyrt med hurtigchuck.

1. Festing

Innstilling av dreiemoment

Dreiemomentet stilles inn mot linjen.

Valg av hastighet

Les heftet "Sikkerhetsveiledning" og punktene nedenfor før maskinen tas i bruk.

I. GENERELLE FORSIKTIGHETSREGLER

1) Vær oppmerksom på at dette verktøyet alltid er startklart, ettersom det ikke behøver å plugges til nettstrøm, og bør derfor holdes utenfor barns rekkevidde. 2) Når du borer eller skrur i vegger, gulv etc., kan du treffe strømførende ledninger. Berør derfor ikke chucken eller andre metalldeler på verktøyet. Hold maskinen kun i plastgrepet for å unngå elektrisk støt/sjokk. 3) Hvis et bor kiler seg fast, skal du umiddelbart slippe hovedbryteren for å forhindre en overbelastning som kan skade batteripakken eller motoren. Drei maskinen manuelt i motsatt retning for å løsne boret. 4) Ikke betjen forover-/reversbryteren når hovedbryteren er i bruk. Batteriet vil utlades raskt og maskinen kan ta skade. 5) Under lading kan laderen bli svakt varm. Dette er normalt. Unngå kontinuerlig lading over lang sammenhengende tid. 6) Bruk kun en tørr, myk klut for å tørke av maskinen. Ikke bruk våte kluter, tynner, bensin eller andre løsemidler for rengjøring. 7) Når verktøyet lagres eller bæres, skal forover-/reversbryteren settes i midtre (låst) posisjon. 8) Unngå å belaste maskinen så tungt at motoren stopper når hovedbryteren er bare delvis inntrykket. 9) Benytt drevne verktøy ved bruk av verktøyet over lengre perioder. 10) Små barn bør ha tilsyn for å sikre at de ikke leker med maskinen.

Kontroller at forover/revers-velgeren er i midtposisjonen (låst) før bor eller bits settes i eller tas ut.

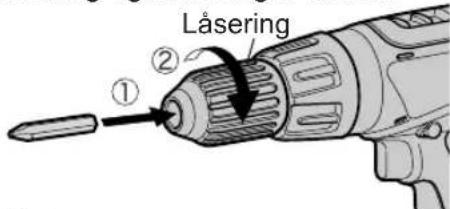

Sett inn bitset og drei laseringen medurs (sett forfra) så den strammes forsvarlig og ikke lenger klikker.

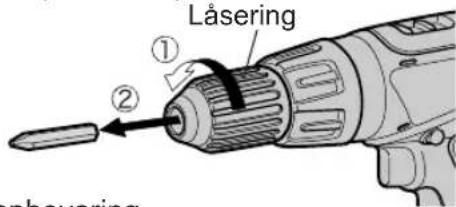

2. Frigjøring

Vri mot urviseren for å løsne bits/bor (sett forfra).

3. Oppbevaring

Oppbevar boret i borholderen når den ikke er i bruk. Fjern batteripakken for å eksponere borlagringsbåsen på innsiden av håndtakshuset.

Opptil 50 mm (1-31/32 tommer) lange bor kan lagres her.

MERK:

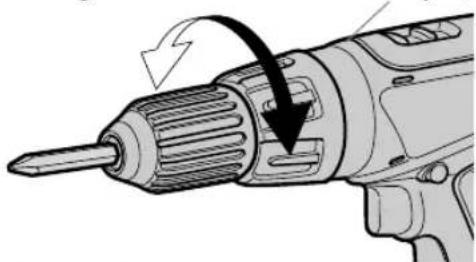

Er det mye løsgang i chucken, må du feste drillen på plass og stramme til chucken ved å vri den medurs, åpne chuckklemmene ved å skru opp låsekragen og stramme til skruen (venstregjenget skrue) ved å vri en skrutrekker moturs (sett forfra).

Feste eller fjerne batteripakken

1. For å tilkoble batteriet:

Før batteriet inn i skaftet. Batteriet knepper på plass. Kneppelyden markerer korrekt innfesting.

1. For å ta ut batteriet:

Trykk inn samtidig de to utløserknappene på batteriets sider. Trekk batteriet ut av skaftet.

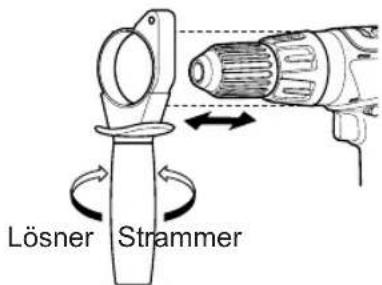

Støttehåndtak

Plasser støttehåndtaket i ønsket posisjon og stram skikkelig til.

Demonter håndtaket når verktøyet legges i oppbevaringskassen.

III. BRUK

Bruke bryteren

1. Farten øker ut i fra trykkbelastning på utløseren. Når arbeidet starter, trykk så vidt på utløseren for å starte rotasjonen langsomt.
2. Det blir brukt en elektronisk feedback regulator for å gi et sterkt dreiemoment selv ved lav hastighet.
3. Bremsen virker og motoren stopper med en gang når du frigjør utløseren.

MERK:

Når chucken faller til ro, kan dette gi litt lyd pga. Dette er normalt.

Betjening av forover/revershendel

(Fremover \(\mathcal{U}\) ,låsebryter,bakover \(\mathcal{U}\)

ADVARSEL:

Ikke betjen Fremover/Revers-spaken før chucken stopper helt opp. Skift ved rotasjon av chucken kan skade verktøyet.

Foroverrotasjon - betjening

1. Skyv hendelen for forover rotasjon.
2. Trykk svakt på utløserbryteren for å igangsette verktøyet sakte.
3. Hastigheten øker ved antall trykk på utløseren for effektiv fastspenning av skruer og boring. Bremsen betjenes og chucken stopper øyeblikkelig når utløseren frigjøres.
4. Etter bruk, innstill bryteren til dens midtstilling. (bryterløs)

Reversrotasjon bryterbetjening

1. Skyv hendelen for revers rotasjon. Sjekk rotasjonsretningen før bruk
2. Trykk svakt på utløserbryteren for å igangsette verktøyet sakte.
3. Etter bruk, innstill bryteren til dens midtstilling (bryterløs).

Innstilling av tiltrekningsmoment

Velg det trinnet som gir mest passende tiltrekningsmoment i forhold til det aktuelle arbeidet. Du kan velge mellom 15 innstillinger og "2", "T".

MERK:

Verktøyet må alltid stanses og fjernes fra arbeidsemnet når en skifter funksjon fra slag til boring eller fra boring til slag ved å rotere clutchhåndtak.

ADVARSEL:

Valgt trinn settes mot denne linjen.

Hastighetsvalg

Velg en lav eller høy hastighet som passer til jobben.

Jo mer fartskontrolløren blir skjøvet på, jo høyere blir farten.

ADVARSEL:

Sjekk fartsvelgeren før bruk. Bruk lav hastighet når det er behov for sterk styrke under drift. (Bruk ved høy hastighet når sterk styrke benyttes, kan gi maskinskade.) - Ikke betjen girvelgeren (høy/lav [LOW/HIGH]) når hovedbryteren er i bruk. Dette kan forkorte batteriets levetid eller skade mekaniske deler som motor/girkasse. * Se også "ANBEFALT FARTSVALG".

MERK:

Når bremsen betjenes, vil man høre bremselyden. Denne lyden indikerer innkobling av borlåsen.

ADVARSEL:

For å forhindre at overflaten blir overopphetet, må ikke verktøyet brukes kontinuerlig med to eller flere batteripakker. Verktøyet må avkjøles før bytte til ny batteripakke. - Ikke steng ventilasjonshullene på sidene av verktøyet under bruk, da dette kan forårsake feil. Overbelast ikke verktøyet (motoren). Det kan ødelegges. - Bruk maskinen på en slik måte at luften fra ventilasjonshullene på sidene ikke blåser direkte på huden. Du kan bli brent. Når verktøyet går på et Ni-MH batteri, må arbeidsstedet være godt ventilert.

Bit-låser funksjon

1. Med utløserbryter ikke koblet til og en skrutrekkerbit løst på plass, kan verktøyet brukes som en manuell skrutrekker (opp til 22,6 Nm, 230 kgfcm, 199 in-lbs).

Det vil være litt slark i chucken, men dette er ingen feilfunksjon.

1. Denne egenskapen er grei ved festing av skruer som krever mer dreiemoment enn maksimum dreiemoment til drivverket (posisjon clutch på), ved bekreftelse av fasthet på skruen eller for å løsne en ekstremt godt festet skrue.

For riktig bruk av batteripakken

Ni-MH batteripakke (EY9251)

Lad Ni-MH batteriet helt opp før lagring for å sikre lengre levetid.

Temperaturen må være mellom 0°C (32°F) og 40°C (104°F). Hvis batteripakken brukes når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig. I så fall, lad batteriet helt opp, for at det skal fungere skikkelig.

Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstander som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken. Kortslutningen kan forårsake gnister, forbrenning eller brann.

Ved drift av Ni-MH batteri, sørg for at stedet er godt ventilert.

Oppbevaring av batteriet

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

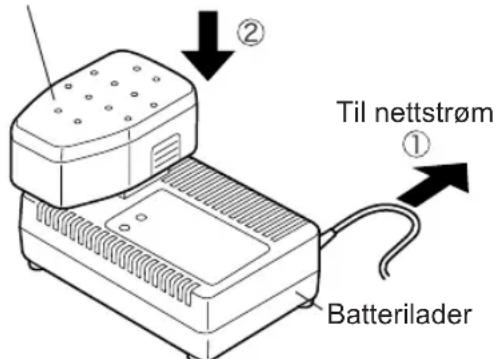

1. Sett batteriet i laderen. Trykk helt ned.

Batteri

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i ladeelektronikken for å forhindre overlading.

Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger). Den gule Standbylampen (ventetid) vil lyse inntil batteriet er tilstrekkelig avkjølt. Lading vil da gjenopptas automatisk.

1. Når ladingen er ferdig, vil ladelampen begynne å blinke raskt i grønt.
2. Dersom batteriet skulle bli for varmt eller det ikke har vært i bruk på en lang stund, vil ladelampen tennes. I dette tilfellet vil det ta lengre tid enn vanlig å lade batteriet helt opp.

Hvis en ferdigoppladet batteripakke stikkes inn i batteriladeren igjen, vil indikatorlampen lyse. Etter flere minutter kan ladelampen begynne

å blinke raskt for å vise at ladingen er ferdig.

Ved opplading av et kaldt batteri (under 5°C (41°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Ellers kan det skje at batteriet ikke lades helt opp. Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre. - Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

ADVARSEL:

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.

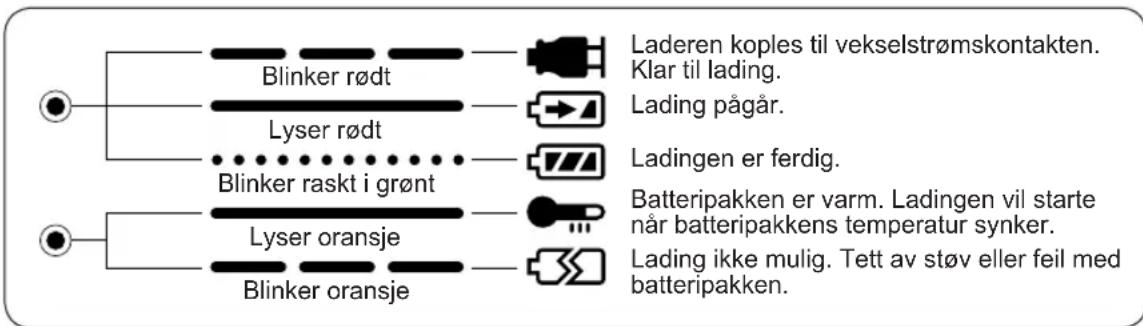

IV. INDIKATORLAMPER

V. TILBEHØR

Bruk bare bor som passer til størrelsen på drillens borhylse.

ANBEFALT FARTSVALG

ADVARSEL:

• Bruk følgende som en pekepinn ved valg av lav eller høy hastighet for jobben.

EY6950

	BORING
MATERIALIALE/TILSTANDHASTIGHET	MØRTEL/MURSTEIN	TRE/YELLOWPINE(SKIPSBYG GINGSTRE)	METALL	METALLKRONSAG
		Tykkelse: 38 mm(1-1/2") ell er mindre	Kaldvalset stålplate (SPC)Tykkelse: 1,6 mm (1/16") ell er mindre
HØY	Ø 13 mm (1/2")eller mindre	Ø 25 mm (2")eller mindre	Ø 13 mm (1/2")eller mindre	Ikke brukt
LAV ikke anvendes		Ø 50 mm (2")eller mindre	Ø 13 mm (1/2")eller mindre	Ø 34 mm (1-11/ 32")eller mindre

VI. TEKNISKE DATA

HOVEDENHET

Model EY6950
Kapasitet	Festing av skruer	Treskruer ø 4,2 mm	(3/16") x 75 mm (3")
		Selvoborende skrue	ø 3 mm (1/8") x 13 mm (1/2")SPC t = 1,6 mm (1/16")
		Mansonry skruer	ø 6,5 mm (1/4") x 35 mm (1-3/8")Myk belong, myk murstein, mørtel
	Boring	Murverk	ø 13 mm (1/2") x 40 mm (1-9/16")Myk belong, myk murstein, mørtel
		Tre ø 50 mm (2") Yellowpine (skipsbyggingsstre) t = 38 mm (1-1/2")
		Metall ø 13 mm (1/2")	SPC t = 1,6 mm (1/16")
Motor Likestrømsmotor 18 V
Hastighet uten belastning		LAV 75 ~ 450 /min (rpm)
		HØY 250 ~ 1550 /min (rpm)
Blåsehyppighet per minutt		LAV 1400 ~ 8100 /min (bpm)
		HØY 4500 ~ 28000 /min (bpm)
Chuck kapasitet ø 1,5 ~ ø 13 mm (1/16")~			1/2")
Maksimal-dreiemoment		LAV 35 Nm, (357 k	gf-cm, 310 in-lbs)
		HØY 9,2 Nm, (93,8 k	gf-cm, 81,5 in-lbs)
Clutchtrinn		Trinn1-15	Ca. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
		For kraftig idrivng og boring.
		↑	Slag
Samlet lengde			255 mm (10")
Vekt (med batteripakke)			2,7 kg, (5,9 lbs)

BATTERI

Modell	EY9251
Lagringsbatteri	Ni-MH batteri
Batterispenning	18 V likestrøm (1,2 V × 15 celler)

BATTERILADER

Modell		EY0110
Elektrisk merking		Se merkeplaten på bunnen av utladeren.
Vekt		0,78 kg, (1,72 lbs)
Ladetid		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

MERK: Modellutvalg og tilbehør kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se norsk brosjyre og prisliste for korrekt utvalg.
