Tipo de producto	Martillo perforador inalámbrico (taladro percutor)
Marca	Panasonic
Modelo	EY6950
Dimensiones (largo)	255 mm
Peso (con batería)	2,7 kg
Alimentación	Batería Ni-MH 18 V (modelo EY9251)
Motor	Motor CC 18 V
Velocidad en vacío (baja/alta)	75-450 rpm / 250-1550 rpm
Número de impactos (baja/alta)	1400-8100 golpes/min / 4500-28000 golpes/min
Capacidad del portabrocas	1,5 mm - 13 mm
Par máximo (baja/alta velocidad)	35 Nm / 9,2 Nm
Embrague ajustable	15 niveles (1-15), de 2 Nm a 12 Nm
Capacidades de perforación (albañilería/madera/metal)	Ø 13 mm / Ø 50 mm / Ø 13 mm
Capacidades de atornillado (tornillos para máquina/madera/albañilería)	Ø 4,2 mm / Ø 3 mm / Ø 6,5 mm
Tipo de cargador	Modelo EY0110
Tiempo de carga (batería 3,5 Ah)	Aproximadamente 65 minutos
Funciones principales	Perforación, impacto, atornillado, inversión de giro, ajuste de par, selección de velocidad (2 velocidades), freno, bloqueo de broca, portabrocas sin llave
Seguridad	Bloqueo de interruptor (posición central), freno eléctrico, protección contra sobrecarga
Mantenimiento	Limpiar con un paño seco; no usar agua ni disolvente
Accesorios suministrados	Cargador, batería, mango auxiliar, porta brocas

Preguntas frecuentes - EY6950 PANASONIC

¿Cómo cambiar la broca en el Panasonic EY6950?

Para cambiar la broca, asegúrese de que la palanca de inversión esté en posición central (bloqueo). Gire el anillo de apriete del portabrocas en sentido antihorario para aflojar, luego retire la broca. Inserte la nueva broca y apriete girando el anillo en sentido horario hasta que no se produzca ningún clic.

¿Cómo ajustar el par de apriete?

El par de apriete se ajusta girando el anillo del embrague. Hay 15 posiciones (1 a 15). Comience con un valor bajo para tornillos pequeños y aumente para tornillos más grandes. Pruebe el ajuste antes de usar. El par aumenta con el número.

¿Cómo invertir el sentido de giro?

Use la palanca de inversión situada sobre el gatillo. Empújela hacia la derecha para giro normal (apriete), hacia la izquierda para giro inverso (afloje). Nunca accione la palanca mientras el portabrocas gire.

¿Cómo seleccionar la velocidad?

Use el selector de velocidad (LOW/HIGH) situado en la parte superior de la herramienta. La velocidad baja (LOW) ofrece alto par para trabajos pesados (perforación en metal, atornillado). La velocidad alta (HIGH) es para perforaciones rápidas en madera o albañilería. No cambie de velocidad mientras el gatillo esté presionado.

¿Cómo usar el modo de impacto?

Para activar el impacto, gire el anillo del embrague al símbolo de impacto (un martillo). Esta herramienta combina rotación e impacto para perforar albañilería, ladrillo o mortero. Asegúrese de detener la herramienta antes de cambiar de modo.

¿Cómo cargar la batería del Panasonic EY6950?

Conecte el cargador EY0110 a una toma de corriente. Inserte la batería Ni-MH (EY9251) en el cargador. El indicador se enciende durante la carga. Una vez cargada, el indicador parpadea rápidamente en verde. Si la batería está caliente, el indicador naranja permanece encendido hasta que se enfríe. No cargue la batería más de 24 horas.

¿Qué hacer si la batería no se carga?

Verifique que la batería no esté demasiado caliente (déjela enfriar). Si está demasiado fría, déjela a temperatura ambiente antes de cargar. Asegúrese de que los contactos estén limpios. Si el indicador no se enciende, consulte a un distribuidor autorizado. La batería puede estar al final de su vida útil si el tiempo de uso disminuye drásticamente.

¿Cómo limpiar y mantener el martillo perforador?

Limpie la herramienta con un paño seco y limpio. Nunca use agua, disolvente ni producto volátil. No bloquee las entradas de aire. Guarde la herramienta en un lugar seco. Para la batería, recárguela completamente antes de almacenarla para prolongar su vida útil.

¿Puedo usar brocas no recomendadas?

Use solo brocas compatibles con el portabrocas (diámetro 1,5 mm a 13 mm). Para el impacto, use brocas con punta de carburo. Brocas inadecuadas pueden dañar la herramienta o reducir el rendimiento.

¿Qué hacer si la broca se bloquea durante el uso?

Suelte inmediatamente el gatillo para evitar una sobrecarga. Invierta el sentido de giro para liberar la broca. Si aún está trabada, use la función de aflojamiento manual (destornillador manual) después de retirar la batería. No fuerce.

MANUAL DE USUARIO EY6950 PANASONIC

Lea el libro de "instrucciones de seguridad" y lo siguiente antes de empezar a usar.

I. REGLAS DE SEGURIDAD ADICIONALES

1) Tenga en cuenta que esta herramienta está siempre lista para entrar en funcionamiento, ya que no requiere enchufarse a ninguna toma eléctrica. 2) Al taladrar paredes, suelos, etc., puede que se encuentre con cables de corriente eléctrica. ¡NO TOQUE EL PORTABROCAS NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta solo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que taladre algún cable de electricidad. 3) Si la BROCA se atasca, desconecte inmediatamente el interruptor principal para evitar cualquier sobrecarga que pudiera dañar el bloque de pilas o el motor, y utilice la marcha atrás para desatascar la broca. 4) NO haga funcionar la palanca de avance/marcha atrás cuando está conectado el interruptor principal. La batería se descargará rápidamente y la unidad puede dañarse. 5) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es completamente normal. No cargue la batería durante largos periodos de tiempo. 6) Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza. 7) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor). 8) No fuerce la herramienta manteniendo el disparador de control de velocidad apretado hasta la mitad (modalidad de control de velocidad) de forma que se pare el motor.

El circuito de protección se activará y podrá impedir que funcione el control de velocidad. Si esto ocurre, suelte el disparador y apriételo de nuevo para que funcione normalmente.

9) Utilice protectores auditivos cuando deba usar la herramienta por periodos

prolongados.

10) Los niños pequeños deben ser vigilados para asegurar de que no juegan con el aparato.

II. MONTAJE

Al poner o quitar una broca, asegúrese de poner la palanca de cambio de marcha en la posición central (bloqueo).

Esta herramienta está equipada con un portabrocas sin llave.

1. Para poner las brocas

Inserte la broca y gire el collar del seguro en sentido horario (vista desde delante) para apretarlo firmemente hasta que se oiga un chasquido.

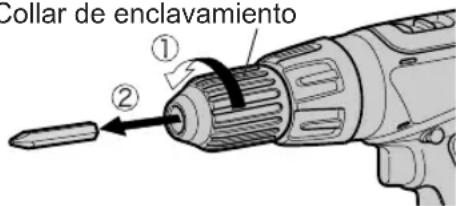

Gire el collar de enclavamiento en sentido contrario al de las agujas del reloj (mirando desde la parte delantera), y quite la broca.

Collar de enclavamiento

1. Almacenaje

Guarde la broca en el sujetabrocas cuando no la utilice. Extraiga la batería para exponer el compartimiento de almacenaje que hay en el interior de la empuñadura.

Aquí pueden guardarse brocas de hasta 50 mm (1-31/32 pulgadas) de longitud.

NOTA:

Si el huelgo del portabrocas es excesivo, fije el portabrocas en su lugar

y apriételo girando en el sentido de las agujas del reloj, abra las garras del portabrocas destornillando el collar de enclavamiento y apriete el tornillo (rosca hacia la izquierda) con un destornillador girándolo en sentido contrario al de las agujas del reloj (visto desde la parte delantera).

Colocar o quitar el bloque de pilas secas (acumulador)

1. Para conectar el bloque de pilas: Coloque el bloque de pilas. Entrará en su lugar para indicar que ha quedado bien conectado.
2. Para sacar el bloque de pilas: Apriete las dos lengüetas en ambos lados del bloque de pilas. Saque el bloque de pilas deslizándolo del cuerpo de la herramienta.

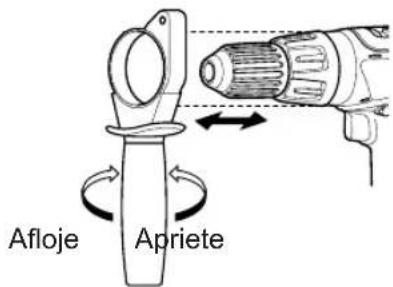

Mango de soporte

Posicione el mango de soporte en la posición que más le acomode y ajústelo firmemente de manera segura.

Desmonte el mango cuando coloque la herramienta en la caja de guardado.

1. Aumenta la velocidad según la cantidad de presión del gatillo. Cuando empiece a trabajar, apriete levemente el gatillo para comenzar la rotación con lentitud.
2. Se utiliza un controlador electrónico de retroalimentación para brindar una torsión fuerte aun a baja velocidad.
3. El freno funciona cuando suelta el gatillo y el motor se detiene inmediatamente.

NOTA:

Cuando trabaja el freno, quizá se oiga un ruido de freno. Esto es normal.

Operación de la palanca de avance/inversión

(Adelante, Bloqueo, Marcha atrás)

PRECAUCIÓN:

No opere la palanca de avance/inversión hasta que el portabrocas se haya parado por completo. Si efectúa el cambio cuando está girando el portabrocas, puede causar daños en la herramienta.

Operación del interruptor de rotación de avance

1. Empuje la palanca para la rotación de avance.
2. Presione el disparador ligeramente para que la herramienta empiece lentamente.
3. La velocidad aumenta de acuerdo con la fuerza de presión del disparador para poder apretar los tornillos y perforar orificios con eficiencia. Cuando se suelta el disparador, el freno opera y el portabrocas se para inmediatamente.
4. Después de su uso, ajuste la palanca en su posición central (bloqueo del interruptor).

Operación del interruptor de rotación de inversión

1. Empujé la palanca para la rotación de inversión. Compruebe la dirección de la rotación antes de la utilización.
2. Presione el disparador ligeramente para que la herramienta empiece lentamente.
3. Después de la utilización, ajuste la palanca en su posición central (bloqueo del interruptor).

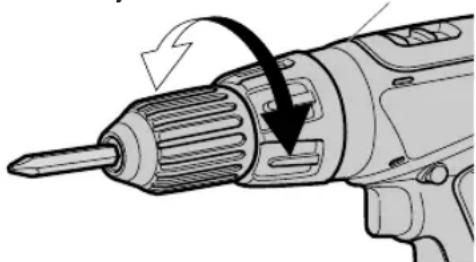

Ajuste el par motor a uno de los 15 valores posibles a la posición 1/2 para la realización del trabajo.

NOTA:

Asegúrese siempre de parar el funcionamiento y desconectarlo del trabajo cuando seleccione el modo de martilleo con respecto al modo de taladrado o cuando cambie al modo de taladrado del modo de martilleo por rotación del mando del embarque.

PRECAUCIÓN:

Haga una prueba utilizando el ajuste elevado antes de hacerlo funcionar en la práctica.

Ajuste la escala en esta línea.

Selección de velocidad

Elija una velocidad alta o baja según el área.

Cuanto más se tira del gatillo, mayor es la velocidad.

PRECAUCIÓN:

• Controle la llave selectora de velocidad antes de usar.
• Utilice a baja velocidad cuando se requiera mucha fuerza durante el uso. (Si lo utiliza a alta velocidad cuando aplicará mucha fuerza pueda provocar una falla del motor.)
• No haga funcionar el conmutador selector de velocidad (BAJA-ALTA) cuando aprieta el disparador del control de velocidad, dado que la batería recargable se desgastaría rápidamente o podría dañarse el mecanismo interno del motor.
• Consulte el apéndice para la "SELECCIÓN DE VELOCIDAD RECOMENDADA".

NOTA:

Cuando opera el freno, es posible que se oiga un sonido de frenado.

Este sonido es el acoplamiento del bloqueo de la broca.

PRECAUCIÓN:

• Para evitar incrementos excesivos de temperatura en la superficie de la herramienta, no haga funcionar la herramienta continuamente en condiciones secas. La herramienta podría dañarse antes de cambiar el bloque de pilas.
• No tapone los orificios de ventilación que se encuentran a los lados de la herramienta cuando esté en funcionamiento. El hacerlo afecta adversamente al funcionamiento de la máquina y puede causar averías. No cause una carga excesiva en la herramienta (motor). Podría causar daños en la herramienta.
• Utilice la máquina de tal forma que evite el contacto con el aire que sale de los orificios de ventilación. De lo contrario, podría usted quemarse.
• Cuando utilice la herramienta con un bloque de baterías de Ni-MH, asegúrese de que el lugar de trabajo esté bien ventilado.

Función de enclavamiento de brocas

1. Con la llave del disparador no acoplada y una broca del destornillador alojada en posición, se puede usar la herramienta como destornillador manual (hasta 22,6 Nm, 230 kgf-cm, 199 in-lbs).

Hay cierto juego en el mandril, pero no es una falla.

2. Esta función es útil para apretar tornillos que exigen más torsión que la máxima del motor (posición en el mandril), para confirmar el ajuste de un tornillo o aflojar un tornillo demasiado apretado.

Para un uso apropiado del bloque de pilas secas (acumulador)

Bloque de pilas secas Ni-MH (EY9251)

Cargue completamente la pila Ni-MH antes de almacenarla para asegurar una larga vida de servicio.

La variación de temperatura ambiente es de entre 0 °C (32 °F) y 40 °C (104 °F).

Si se utiliza el bloque de pilas secas cuando la temperatura de la pila es inferior a 0 °C (32 °F), la herramienta puede que no funcione debidamente. En tal caso, cargue la pila hasta que esté cargada completamente para su apropiado uso.

Cuando no utilice el paquete de batería, manténgalo alejado de otros objetos metálicos como ganchos de papel, monedas, llaves, clavos, tornillos y otros objetos de metal que puedan completar una conexión de un terminal a otro.

Un cortocircuito entre los terminales de la batería puede producir chispas, quemaduras o incendio.

Cuando utilice un bloque de pilas secas Ni-MH, verifique que el lugar esté bien ventilado.

Vida útil del bloque de pilas

Las baterías recargables tienen una vida útil limitada. Si solo funciona durante un corto periodo de tiempo después de cargar el bloque de pilas, deben ser reemplazadas por unas nuevas.

NOTA:

El uso en condiciones extremas de calor o frío hace que disminuya la calidad de funcionamiento y la energía.

Carga

NOTA:

Cargue un nuevo bloque de pilas, o un bloque de pilas que no haya sido utilizado durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.

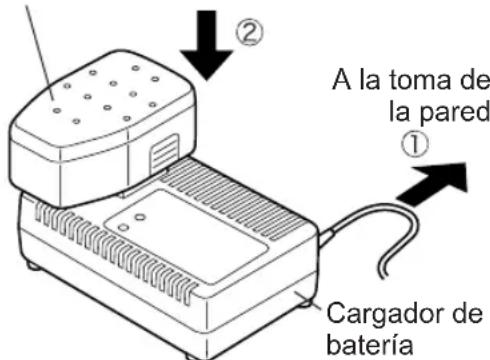

Cargador de batería (EY0110)

1. Enchufe el cargador en la fuente de alimentación.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente el bloque de pilas en el cargador.

Bloque de pilas

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador eléctrico interno para impedir cualquier sobrecarga.

• No puede cargar el bloque de pilas si está demasiado caliente (por ejemplo, inmediatamente después de haber trabajado mucho con la taladradora).

La luz naranja de descarga se encenderá hasta que se enfríe suficientemente el bloque de pilas y cuando esta luz se apague, la carga comenzará automáticamente.

1. Cuando la carga termina, la luz indicadora se apaga y se enciende en color verde.
2. Cuando se dan las condiciones que hacen que el bloque de batería se vuelva demasiado frío o no se utiliza el paquete de batería durante mucho tiempo, la luz indicadora de energía está encendida. En este caso, la carga demora más para cargar totalmente el paquete de batería que en el tiempo de carga normal.
3. Si se vuelve a colocar un paquete de batería totalmente cargado en el cargador, se encenderá la luz de carga. Luego de algunas horas, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.
4. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar, la lámpara no se apaga, consulte con un distribuidor autorizado.

NOTA:

• Cuando se vaya a cargar una pila fría (unos 5°C 41 F) o menos) en un cuarto cálido, deje la pila en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. De lo contrario, el paquete de batería puede no cargarse totalmente.
• Deje que se enfríe el cargador al cargar más de dos paquetes de pilas de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cambiador o en ninguna otra ocasión.

PRECAUCIÓN:

• No utilice una fuente de alimentación proveniente de un generador motorizado.
• No cubra las ranuras de la ventilación del cargador y del bloque de pilas secas.

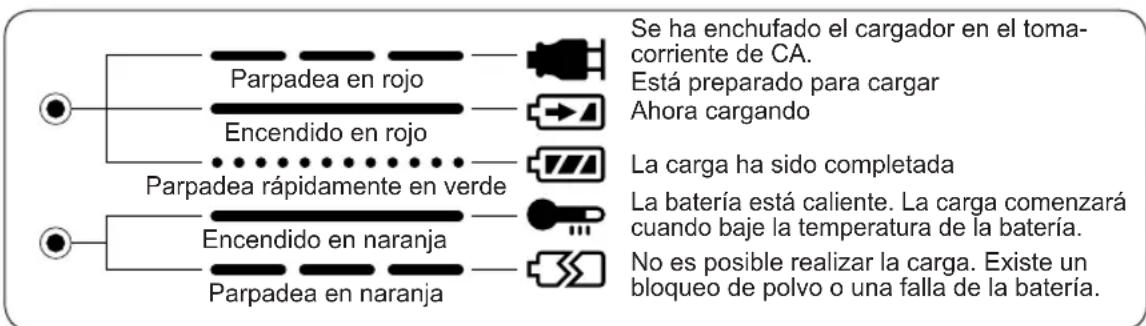

IV. LÁMPARAS INDICADORAS

V. ACCESORIOS

Utilice solo brocas de tamaño adecuado para el portabrocas del taladro.

SELECCIÓN DE VELOCIDAD RECOMENDADA

PRECAUCIÓN:

• Utilice las siguientes indicaciones como guía para seleccionar velocidad alta o baja para el área.

EY6950

	DRILLING
MATERIAL/ CONDITION VELOCIDAD	MORTERO/ LADRILLO	MADERA / PINO AMARILLO	METAL	CIERRA TUBULAR GIRATORIA METÁLICA
		Espesor: 38 mm (1-1/2") o menos	Placa de acero laminada en frio (SPC) Espesor: 1,6 mm (1/16") o menos
ALTA	Ø 13 mm (1/2") o menos	Ø 25 mm (1") o menos	Ø 13 mm (1/2") o menos	No se usa
BAJA No uti	lizardo	Ø 50 mm (2") o menos	Ø 13 mm (1/2") o menos	Ø 34 mm (1-11/ 32") o menos

VI. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo EY6950
Capacidad	Atorni- llar	Tornillo para madera	ø 4,2 mm (3/16") × 75 mm (3")
		Tornillos de autoenrosque	ø 3 mm (1/8") × 13 mm (1/2") SPC t = 1,6 mm (1/16")
		Tornillo para albañilería	ø 6,5 mm (1/4") × 35 mm (1-3/8") Hormigón suave,ladrillo suave,mortero
	Taladrar	Albañilería	ø 13 mm (1/2") × 40 mm (1-9/16") Hormigón suave,ladrillo suave,mortero
		Maderaø 50 mm (2") Pino Amarillo t = 38 mm (1-1/2")
		Metalø 13 mm (1/2")	SPC t = 1,6 mm (1/16")
Motor Motor 18 V CC
Velocidad sin energia		BAJO 75 ~ 450 /min	(rpm)
		ALTO 250 ~ 1550 /min	(rpm)
Velocidad de golpes por minuto		BAJO 1400 ~ 8100 /min	(bpm)
		ALTO 4500 ~ 28000 /min	(bpm)
Capacidad del portabrocas		ø 1,5 ~ø 13 mm	(1/16" ~ 1/2")
Torsión Tmaxima		BAJO 35 Nm, (357 k	gf-cm, 310 in-lbs)
		ALTO 9,2 Nm, (93,8 k	gf-cm, 81,5 in-lbs)
Etapa de embrague		Etapa1-15	Aprox. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
			Para una atornillado y taladrado potente.
			Percusión
Largo total			255 mm (10")
Peso (con bloque de pilas)			2,7 kg, (5,9 lbs)

BLOQUE DE PILAS

Modelo	EY9251
Ácumulador	Pila de Ni-MH
Tensión de la batería	18 V CC (1,2 V × 15 celdas)

CARGADOR DE BATERÍA

Modelo		UY0110
Capacidad electrica nominal		Vea la placá de especificaciones en la parte inferior del cargador.
Peso		0,78 kg, (1,72 lbs)
Tiempo dearga		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	UY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

NOTA: Este cuadro puede contener modelos no disponibles en su país. Lea el catálogo.
