EY6950 - Martello PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Martello perforatore senza fili (trapano a percussione)
Marca	Panasonic
Modello	EY6950
Dimensioni (lunghezza)	255 mm
Peso (con batteria)	2,7 kg
Alimentazione	Batteria Ni-MH 18 V (modello EY9251)
Motore	Motore CC 18 V
Velocità a vuoto (lenta/veloce)	75-450 giri/min / 250-1550 giri/min
Numero di percussioni (lenta/veloce)	1400-8100 colpi/min / 4500-28000 colpi/min
Capacità del mandrino	1,5 mm - 13 mm
Coppia max (lenta/veloce)	35 Nm / 9,2 Nm
Frizione regolabile	15 livelli (1-15), da 2 Nm a 12 Nm
Capacità di foratura (muratura/legno/metallo)	Ø 13 mm / Ø 50 mm / Ø 13 mm
Capacità di avvitatura (viti per lamiera/legno/muratura)	Ø 4,2 mm / Ø 3 mm / Ø 6,5 mm
Tipo di caricabatteria	Modello EY0110
Tempo di ricarica (batteria 3,5 Ah)	Circa 65 minuti
Funzioni principali	Foratura, percussione, avvitatura, inversione di rotazione, regolazione coppia, selezione velocità (2 velocità), freno, blocco punta, mandrino senza chiave
Sicurezza	Blocco interruttore (posizione centrale), freno elettrico, protezione contro sovraccarico
Manutenzione	Pulire con un panno asciutto; non utilizzare acqua né solventi
Accessori inclusi	Caricabatteria, batteria, impugnatura di supporto, portapunta

Domande frequenti - EY6950 PANASONIC

Come cambiare la punta sul Panasonic EY6950?

Per cambiare la punta, assicurarsi che la leva di inversione sia in posizione centrale (blocco). Ruotare l'anello di serraggio del mandrino in senso antiorario per allentare, quindi rimuovere la punta. Inserire la nuova punta e serrare ruotando l'anello in senso orario fino a quando non si avverte più alcun clic.

Come regolare la coppia di serraggio?

La coppia di serraggio si regola ruotando l'anello della frizione. Ci sono 15 posizioni (da 1 a 15). Iniziare con un valore basso per viti piccole e aumentare per viti più grandi. Testare l'impostazione prima dell'uso. La coppia aumenta con il numero.

Come invertire il senso di rotazione?

Utilizzare la leva di inversione situata sopra il grilletto. Spingerla a destra per rotazione in senso normale (serraggio), a sinistra per rotazione inversa (allentamento). Non azionare mai la leva quando il mandrino è in rotazione.

Come selezionare la velocità?

Utilizzare il selettore di velocità (LOW/HIGH) situato sulla parte superiore dell'utensile. La bassa velocità (LOW) offre una coppia elevata per lavori pesanti (foratura nel metallo, avvitatura). L'alta velocità (HIGH) è per forature rapide nel legno o nella muratura. Non cambiare velocità quando il grilletto è premuto.

Come utilizzare la modalità percussione?

Per attivare la percussione, ruotare l'anello della frizione sul simbolo di percussione (un martello). Questo utensile combina rotazione e percussione per forare muratura, mattoni o malta. Assicurarsi di fermare l'utensile prima di cambiare modalità.

Come caricare la batteria del Panasonic EY6950?

Collegare il caricabatteria EY0110 a una presa di corrente. Inserire la batteria Ni-MH (EY9251) nel caricabatteria. La spia si accende durante la ricarica. Una volta carica, la spia lampeggia rapidamente di verde. Se la batteria è calda, la spia arancione rimane accesa fino al raffreddamento. Non caricare la batteria per più di 24 ore.

Cosa fare se la batteria non si carica?

Verificare che la batteria non sia troppo calda (lasciarla raffreddare). Se è troppo fredda, lasciarla a temperatura ambiente prima di caricarla. Assicurarsi che i contatti siano puliti. Se la spia non si accende, consultare un rivenditore autorizzato. La batteria potrebbe essere in fine vita se il tempo di utilizzo diminuisce notevolmente.

Come pulire e manutenere il martello perforatore?

Pulire l'utensile con un panno asciutto e pulito. Non utilizzare mai acqua, solventi o prodotti volatili. Non ostruire le prese d'aria. Riporre l'utensile in un luogo asciutto. Per la batteria, ricaricarla completamente prima di riporla per prolungarne la durata.

Posso utilizzare punte non raccomandate?

Utilizzare solo punte compatibili con il mandrino (diametro da 1,5 mm a 13 mm). Per la percussione, utilizzare punte con punta in metallo duro. Punte inadeguate possono danneggiare l'utensile o ridurre le prestazioni.

Cosa fare se la punta si blocca durante l'uso?

Rilasciare immediatamente il grilletto per evitare un sovraccarico. Invertire il senso di rotazione per sbloccare la punta. Se rimane bloccata, utilizzare la funzione di allentamento manuale (cacciavite manuale) dopo aver rimosso la batteria. Non forzare.

MANUALE UTENTE EY6950 PANASONIC

Leggere il libretto "Istruzioni di sicurezza" e quanto segue prima dell'uso.

I. NORME DI SICUREZZA ADDIZIONALI

1) Tenere presente che quest'attrezzo è sempre pronto a funzionare, perché non è necessario collegarlo ad una presa di corrente. 2) Praticando fori alle pareti, pavimento, etc. si potrebbero incontrare fili elettrici. NON TOCCARE IL MANDRINO O QUALSIASI ALTRA PARTE METALLICA SUL DAVANTI DEL TRAPANO. Tenere l'attrezzo soltanto per il manico di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione. 3) Se la punta s'inceppa, spegnere immediatamente l'attrezzo per evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Usare il movimento all'indietro per liberare le punte inceppate. 4) Non usare la leva di Avanti/Indietro quando l'interruttore principale è attivato. Il pacco batteria si scaricherà rapidamente e l'unità potrebbe essere danneggiata. 5) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. Non ricaricare la batteria per lunghi periodi. 6) Usare soltanto un panno morbido e asciutto per pulire l'attrezzo. Non usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia. 7) Quando si ripone o si trasporta l'utensile, regolare la leva di Avanti/Indietro nella posizione centrale (blocco interruttore). 8) Non sottoporre l'attrezzo a sforzi mantenendo schiacciato a metà il grilletto di controllo velocità (modo di controllo della velocità) in modo che il motore si arresti. 9) Indossare delle protezioni uditive, quando si usa l'attrezzo per un lungo periodo. 10) Controllare che i bambini non giochino con l'apparecchio.

II. ASSEMBLAGGIO

Fissaggio o rimozione della punta

NOTA:

Attaccando o togliendo le punte, accertarsi che la leva d'inversione si trovi nella posizione di bloccaggio interruttore (centrale).

Quest'attrezzo è dotato di un mandrino senza chiave.

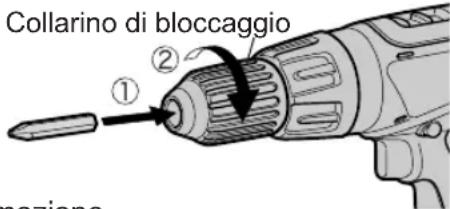

1. Attacco

Inserire la punta e girare in senso orario (visto dal davanti) il collare di blocco per serrarlo in modo stabile finché non si arresta con uno scatto.

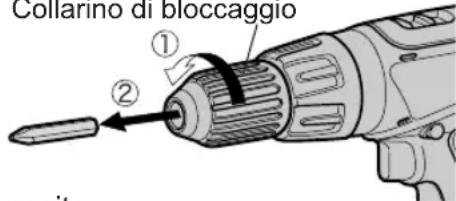

2. Rimozione

Girare il collarino di bloccaggio in senso antiorario (guardando da davanti) per togliere la punta.

Collarino di bloccaggio

3. Deposito

Lasciare la punta nel portapunta quando non se ne fa uso. Rimuovere il pacco batteria per esporre il comparto di conservazione punte all'interno dell'alloggiamento della maniglia.

Si possono riporre qui punte fino a 50 mm di lunghezza.

NOTA:

Se il mandrino ha un gioco eccessivo, bloccare il trapano e stringere il mandrino girando in senso orario, aprire la morsa del mandrino svitando il collarino di bloccaggio e stringere la vite (sinistrorsa) con un cacciavite girandolo in senso antiorario (guardando da davanti).

Fissaggio o rimozione del pacco batteria

1. Per collegare il pacco batteria:

Inserire il pacco batteria. Il pacco batteria scatta in posizione per indicare che è stato collegato correttamente. 2. Per rimuovere il pacco batteria:

Premere le due linguette sui lati del pacco batteria. Fare scorrere in fuori il pacco batteria dal corpo dell'attrezzo.

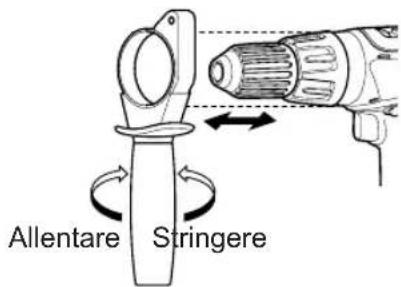

Maniglia di sostegno

Collocare la maniglia di sostegno nella vostra posizione preferita e stringete la maniglia in modo ben saldo.

Rimuovere il manico quando si ripone l'attrezzo nella custodia.

III. FUNZIONAMENTO

Funzionamento dell'interruttore

1. La velocità aumenta proporzionalmente all'ammontare della pressione applicata al grilletto. Premere con delicatezza sul grilletto all'inizio del lavoro, per avviare lentamente l'attrezzo.
2. L'attrezzo è dotato di un controllo elettronico a reazione che fornisce una torsione alta anche a bassa velocità.
3. Il freno viene attivato quando il grilletto viene rilasciato e il motore si ferma immediatamente.

NOTA:

Quando il freno entra in azione, si potrebbe sentire un rumore. Questo è normale.

Funzionamento della leva Avanti/Indietro

(Avanti), Blocco interruttore, Indietro

ATTENZIONE:

Non usare la leva di avanti/indietro fino a che il mandrino non si è fermato completamente. Uno spostamento durante la rotazione del mandrino può danneggiare l'utensile.

Uso dell'interruttore di rotazione in avanti

1. Spingere la leva per la rotazione in avanti.
2. Premere leggermente il grilletto interruttore per avviare lentamente l'utensile.
3. La velocità aumenta quando più si preme il grilletto per un serraggio di viti e una trapanatura efficienti. Il freno si attiva e il mandrino si ferma immediatamente quando si rilascia il grilletto.
4. Dopo l'uso, riportare la leva alla posizione centrale (blocco interruttore).

Uso dell'interruttore di rotazione indietro

1. Spingere la leva per la rotazione indietro. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto interruttore per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva alla posizione centrale (blocco interruttore).

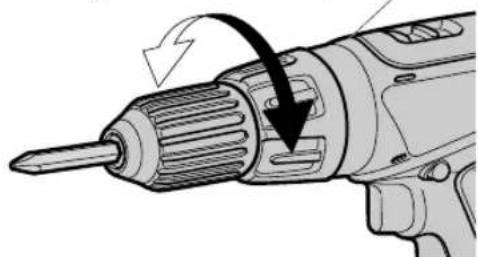

Regolazione della torsione di frizione

Regolate la torsione su una delle 15 possibili regolazioni o nella posizione "2", secondo il lavoro da eseguire.

NOTA:

Assicurarsi sempre di interrompere il funzionamento dell'attrezzo e di allontanarlo dal lavoro, quando dal modo trapanatura si seleziona il modo percussione oppure quando si passa dal modo trapanatura al

modo percussione ruotando la leva di innesto.

ATTENZIONE:

Fare una prova della regolazione prima di cominciare il funzionamento vero e proprio.

Regolare la scala su questa linea.

Selezione della velocità

Scegliere una velocità bassa o alta secondo il tipo di impiego.

Più si tira il grilletto di controllo della velocità e più alta sarà la velocità.

ATTENZIONE:

• Controllare il selettore della velocità prima dell'uso dell'attrezzo.
• Usare a bassa velocità quando occorre una forza elevata durante il funzionamento. (L'uso ad alta velocità quando occorre applicare una forza elevata può provocare la rottura del motore). Non azionare il selettore di velocità (LOW-HIGH) mentre si schiaccia il grilletto di controllo velocità. Questo può causare lo scaricarsi rapido della batteria ricaricabile o danneggiare il meccanismo interno del motore.
• Vedere supplemento per "SELEZIONE VELOCITÀ CONSIGLIATE".

NOTA:

Quando il freno si attiva, si può sentire il suono di frenata. Questo suono indica che il blocco punta ha ingranato.

ATTENZIONE:

• Per evitare che la temperatura di superficie dello strumento aumenti eccessivamente, non usatelo in maniera continuata con due o più pacchi batterie. Lo strumento deve raffreddarsi prima di sostituire il pacco batterie. Non ostruite i fori di ventilazione ai lati dello strumento durante l'uso.

Altrimenti l'apparecchio potrebbe risentirne e danneggiarsi.

Non sforzare l'utensile (motore). Questo può causare danni all'utensile. - Usate l'apparecchio in modo tale che l'aria che fuoriesce dai fori di ventilazione non sia in diretto contatto con la vostra pelle. Altrimenti vi potrete bruciare. - Quando si usa un pacco batteria Ni-MH, assicurarsi che il luogo di lavoro sia ben ventilato.

Funzione di bloccaggio della punta

1. Senza esercitare pressione sul grilletto e con l'inserimento di una punta a forma di cacciavite, l'attrezzo può essere usato come un cacciavite manuale. (fino a 22,6 Nm, 230 kgf-cm, 199 in-lbs).

Si potrà percepire un po' di gioco nel mandrino, ma quello non deve essere considerato un difetto.

1. Questa funzione è utile quando si devono serrare delle viti che richiedono una torsione superiore a quella massima ottenibile con il cacciavite (posizione sulla frizione), per verificare il serraggio di una vite o per allentare una vite troppo stretta.

Per l'utilizzo appropriato del pacco batteria

Ricaricare la batteria Ni-MH completamente prima di metterla via per assicurare una lunga durata.

La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F) .

Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F) , lo strumento smetterà di funzionare correttamente.

Ricaricate la batteria completamente per un suo uso corretto.

Quando il pacco batteria non viene

usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

Quando si usano batterie Ni-MH assicurarsi che il luogo di lavoro sia ben ventilato.

Durata del pacco batteria

Le pile ricaricabili possiedono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

NOTA:

L'uso in condizioni ambientali estremamente calde o fredde riduce la capacità di funzionamento della carica.

Caricamento

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

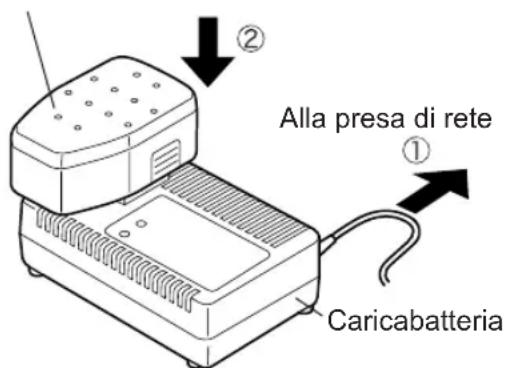

Caricabatteria (EY0110)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel carica-batteria.

Pacco batteria

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia arancione d'attesa rimane accesa finché il carica-batteria non diventa freddo. La ricarica comincia poi automaticamente.

1. Quando la ricarica è stata completata, la spia di ricarica comincerà a lampeggiare rapidamente con il colore verde.
2. Qualora il gruppo batteria sia eccessivamente freddo o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In questo caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica della batteria.
3. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatterie, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.
4. Se la spia di caricamento non si accende immediatamente dopo aver collegato il carica-batteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F) ) in un luogo caldo, lasciare il pacco batteria nel locale per almeno un'ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il gruppo batteria potrebbe non essere completamente ricaricato.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente. Non infilate le dita nel foro di con

tatto per tenere in mano il caricabatterie o per altri scopi.

ATTENZIONE:

Non usate l'energia fornita da un generatore a motore. Non coprite le prese d'aria del caricabatterie e del gruppo batterie.

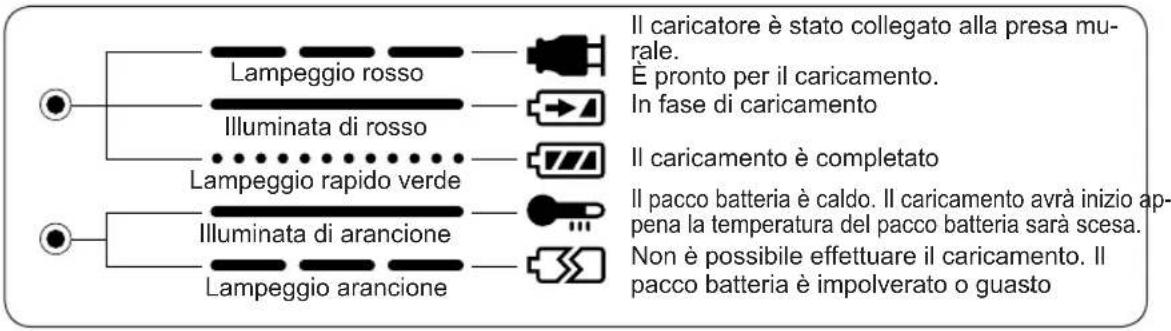

IV. INDICAZIONI DELLE SPIE

V. ACCESSORI

Usate solo delle punte adatte al formato del mandrino del trapano.

SELEZIONE VELOCITÀ CONSIGLIATE

ATTENZIONE:

• Usare la seguente tabella per selezionare la velocità alta o bassa secondo l'impiego EY6950

	TRAPANATURA
MATERIALIE/CONDIZIONEVELOCITÀ	MALTA/MATTONI	LEGNO / PINOSTROBO	METALLO	TRAPANAZIONEFORI NEL METALLO
		Spessore: 38 mm(1-1/2") o inferiore	Lamiera d'acciaio laminata a freddo (SPessore: 1,6 mm (1/16") o inferiore
ALTA	Ø 13 mm (1/2") o inferiore	Ø 25 mm (1") o inferiore	Ø 13 mm (1/2") o inferiore	Non usato
BASSA Non usata		Ø 50 mm (2") o inferiore	Ø 13 mm (1/2") o inferiore	Ø 34 mm (1-11/ 32") o inferiore

VI. CARATTERISTICHE TECNICHE

UNITÀ PRINCIPALE

Modello EY6950
Capacità	Avvita-mentation viti	Viti da legnoø 4,2 mm	(3/16") × 75 mm (3")
		Viti autopilettanti	Ø 3 mm (1/8") × 13 mm (1/2")SPC t = 1,6 mm (1/16")
		Viti da muratura	Ø 6,5 mm (1/4") × 35 mm (1-3/8")Calcestruzzo soffice, mattone molle, malta
	Perfora-zione	Muratura	Ø 13 mm (1/2") × 40 mm (1-9/16")Calcestruzzo soffice, mattone molle, malta
		Legnoø 50 mm (2")	Pino giallo t = 38 mm (1-1/2")
		Metalloø 13 mm (1/2")	SPC t = 1,6 mm (1/16")
Motore Motore C.C. 18 V
Nessuna velocità del caric		BASSA 75 ~ 450 /min	(rpm)
		ALTA 250 ~ 1550 /min	(rpm)
Colpi al minuto		BASSA 1400 ~ 8100	/min (bpm)
		ALTA 4500 ~ 28000	/min (bpm)
Capacità del mandrinoø 1,5 ~ø 13 mm (1/16" ~ 1/2")
Coppia massima		BASSA 35 Nm, (357 k	gf-cm, 310 in-lbs)
		ALTA	9,2 Nm, (93,8 kgf-cm, 81,5 in-lbs)
Fase dell'innesto		Fasi 1-15	Circa 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
		«	Per un avvitamento e una trapanatura potenti.
		↑	Percussione
Lunghezza totale			255 mm (10")
Peso (con batteria)			2,7 kg, (5,9 lbs)

PACCO BATTERIA

Modello	EY9251
Batteria di accumulatori	Batteria Ni-MH
Tensione della batteria	18 V CC (1,2 V × 15 Zellen)

CARICA-BATTERIA

Modello		EY0110
Valori elettrici nominali		Vedere la targhetta sulla parte Bassa del caricatore.
Peso		0,78 kg, (1,72 lbs)
Tempo di caricamento		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	Ey9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo.
