Produkttyp	Sladdlös borrhammare (slagborrmaskin)
Märke	Panasonic
Modell	EY6950
Mått (längd)	255 mm
Vikt (med batteri)	2,7 kg
Strömförsörjning	Ni-MH-batteri 18 V (modell EY9251)
Motor	DC-motor 18 V
Tomgångsvarvtal (låg/hög)	75-450 varv/min / 250-1550 varv/min
Slagfrekvens (låg/hög)	1400-8100 slag/min / 4500-28000 slag/min
Chuckkapacitet	1,5 mm - 13 mm
Max vridmoment (låg/hög hastighet)	35 Nm / 9,2 Nm
Justerbart koppel	15 lägen (1-15), från 2 Nm till 12 Nm
Borrkapacitet (murverk/trä/metal)	Ø 13 mm / Ø 50 mm / Ø 13 mm
Skruvkapacitet (maskinskruvar/trä/murverk)	Ø 4,2 mm / Ø 3 mm / Ø 6,5 mm
Laddare typ	Modell EY0110
Laddningstid (batteri 3,5 Ah)	Ca 65 minuter
Huvudfunktioner	Borrning, slagborrning, skruvning, rotationsomkastning, momentjustering, hastighetsval (2 hastigheter), broms, bitslås, nyckellös chuck
Säkerhet	Strömbrytarlås (mittposition), elbroms, överbelastningsskydd
Underhåll	Rengör med torr trasa; använd inte vatten eller lösningsmedel
Medföljande tillbehör	Laddare, batteri, stödhandtag, bitshållare

Vanliga frågor - EY6950 PANASONIC

Hur byter man bits på Panasonic EY6950?

För att byta bits, se till att omkastningsspaken är i mittläge (låst). Vrid chuckens spännring moturs för att lossa, ta sedan bort bitsen. Sätt i den nya bitsen och dra åt genom att vrida ringen medurs tills inga klick hörs.

Hur justerar man åtdragningsmomentet?

Åtdragningsmomentet justeras genom att vrida på kopplingsringen. Det finns 15 lägen (1–15). Börja med ett lågt värde för små skruvar och öka för större skruvar. Testa inställningen före användning. Momentet ökar med numret.

Hur vänder man rotationsriktningen?

Använd omkastningsspaken ovanför avtryckaren. Tryck den åt höger för normal rotation (åtdragning), åt vänster för motsatt rotation (lossning). Manövrera aldrig spaken medan chucken roterar.

Hur väljer man hastighet?

Använd hastighetsväljaren (LOW/HIGH) som sitter på ovansidan av verktyget. Låg hastighet (LOW) ger högt vridmoment för tunga arbeten (borrning i metall, skruvning). Hög hastighet (HIGH) är för snabb borrning i trä eller murverk. Ändra inte hastighet medan avtryckaren är intryckt.

Hur använder man slagborrningsläget?

För att aktivera slagborrning, vrid kopplingsringen till slagborrningssymbolen (en hammare). Detta verktyg kombinerar rotation och slag för att borra i murverk, tegel eller bruk. Stanna verktyget innan du ändrar läge.

Hur laddar man batteriet till Panasonic EY6950?

Anslut laddaren EY0110 till ett eluttag. Sätt i Ni-MH-batteriet (EY9251) i laddaren. Indikatorlampan tänds under laddning. När batteriet är fulladdat blinkar lampan snabbt grönt. Om batteriet är varmt förblir den orange lampan tills det svalnat. Ladda inte batteriet längre än 24 timmar.

Vad gör jag om batteriet inte laddas?

Kontrollera att batteriet inte är för varmt (låt det svalna). Om det är för kallt, låt det stå i rumstemperatur innan laddning. Se till att kontakterna är rena. Om indikatorlampan inte tänds, kontakta en auktoriserad återförsäljare. Batteriet kan vara uttjänt om användningstiden minskar kraftigt.

Hur rengör och underhåller man borrhammaren?

Rengör verktyget med en torr, ren trasa. Använd aldrig vatten, lösningsmedel eller flyktiga produkter. Blockera inte luftintagen. Förvara verktyget på en torr plats. För batteriet, ladda det fullt innan förvaring för att förlänga livslängden.

Kan jag använda bits som inte rekommenderas?

Använd endast bits som är kompatibla med chucken (diameter 1,5 mm till 13 mm). För slagborrning, använd bits med hårdmetallspets. Olämpliga bits kan skada verktyget eller försämra prestandan.

Vad gör jag om bitsen fastnar under användning?

Släpp omedelbart avtryckaren för att undvika överbelastning. Vänd rotationsriktningen för att lossa bitsen. Om den fortfarande sitter fast, använd manuell lossning (skruvmejsel) efter att ha tagit bort batteriet. Tvinga inte.

BRUKSANVISNING EY6950 PANASONIC

Läs säkerhetsinstruktionerna och tilläggen innan du använder verktyget.

I. TILLÄGG SÄKERHETSINSTRUKTIONER

1) Observera att detta verktyg alltid är i driftstillstånd eftersom det inte behöver vara anslutet till ett vägguttag, och därför måste förvaras utom räckhåll för barn. 2) Vid borrning eller skruvning i väggar, golv eller dylikt kan man stöta på strömförande elledningar. Stäng först av strömmen om det är möjligt. VIDRÖR INTE CHUCKEN ELLER NÅGRA ANDRA DELAR AV VERKTYGETS FRÄMRE METALLDELAR! För att undvika elstötar om man råkar borra i en strömförande ledning ska verktyget endast hållas i plasthandtaget. 3) Om ett borr fastnar, slå omedelbart av huvudströmbrytaren för att förhindra överbelastning som kan skada batteriet eller motorn. Använd backläget för att lossa borr som fastnat. 4) Ändra INTE riktningsomkopplaren när huvudströmmen är påslagen. Detta laddar ur batteriet väldigt snabbt och kan orsaka skador på enheten. 5) Under laddning blir laddaren lite varm, det är normalt. Låt inte batteriet laddas upp under långa perioder. 6) Rengör maskinen genom att torka den med en mjuk, torr trasa. Använd ej våt trasa, bensin, thinner eller andra kemiska rengöringsmedel. 7) Vid förvaring eller flyttning av verktyget ska riktningsomkopplaren ställas i mittläget (låst läge). 8) Överansträng inte verktyget genom att hålla varvtalsregulatorn halvvägs intryckt så att motorn stannar. 9) Använd hörselskydd när du använder verktyget under längre perioder. 10) Håll småbarn under uppsikt så att de inte leker med apparaten.

II. MONTERING Sätt i och ta ut bits

OBS!

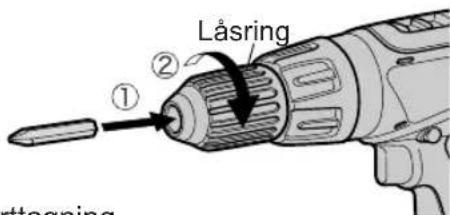

Sätt i borstkaret och vrid låsringen medurs (sett framifrån) för att dra åt ordentligt tills det upphör att klicka.

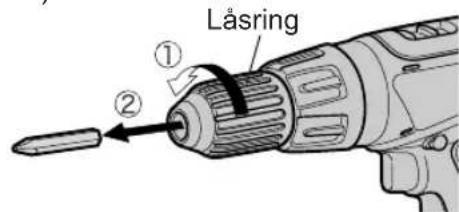

1. Borttagning

Vrid låsringen moturs (sett framifrån) och ta därefter bort bitsen.

1. Förvaring

Förvara en borrspets som inte används i borrspetshållaren. Ta loss batteriet för att komma åt borrspetshållarfacket inuti handtagshuset.

Upp till 50 mm (1-31/32 tum) långa borrspetsar kan förvaras i facket.

OBS!

Gör så här vid för stort chuckglapp: ① håll fast maskinen och dra åt chucken genom att vrida medsols, ② öppna chuckkäftarna genom att skruva upp låsringen och ③ dra åt skruven motsols (sett framifrån; vänstergängad skruv) med en skruvmejsel.

1. Isättning av batteri: Skjut in batteriet på plats. Det klickar fast i rätt läge.
2. Borttagning av batteri: Tryck in de två tapparna på batteriets sidor och drag ut batteriet ur maskinkroppen.

Stödhandtag

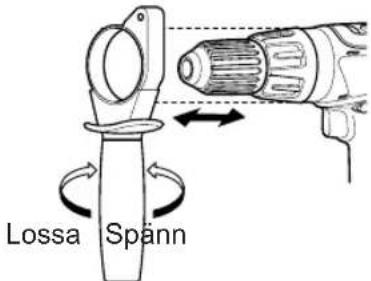

Placera stödhandtaget i önskat läge och dra åt handtaget ordentligt.

Ta av handtaget när verktyget placeras i dess förvaringsväskan.

III. ANVÄNDNING

Användning av omkopplaren

1. Hastigheten ökar när du trycker hårdare på avtryckaren. När maskinen ska starta långsamt ska du bara trycka ner avtryckaren en aning.
2. En elektronisk återkopplingskontroll används för att ge ett starkt vridmoment även i låg hastighet.
3. Bromsen aktiveras när avtryckaren släpps, och motorn stoppas då omedelbart.

OBS!

När bromsen är igång kan ett bromsande ljud höras. Detta är normalt.

Användning av riktningsomkopplare

(Framåt/Back)

VARNING:

Ändra inte riktningsomkopplarens läge förrän chucken har stannat helt. Omkoppling medan borrskäret fortfarande roterar kan skada borrmaskinen.

Drift med rotation framåt

1. Ställ riktningsomkopplaren i läget för rotation framåt.
2. Tryck in avtryckaren en liten bit för att sakta starta borrmaskinen.
3. Varvtalet ökar i förhållande till hur långt avtryckaren trycks in. Välj lämpligt varvtal för effektiv skruvdragning eller borrning. Så fort avtryckaren släpps upp kopplas bromsen in så att chucken stannar.
4. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Ställ riktningsomkopplaren i läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet startas.
2. Tryck in avtryckaren en liten bit för att sakta starta borrmaskinen.
3. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Justera momentet i förhållande till arbetet. Maskinen har 15 steg samt ett "2, "steg.

OBS!

Var alltid noga med att stoppa verktyget och ta bort det från arbetsstycket innan du ändrar från borrläget till slagläget eller från slagläget till borrläget genom att vrida på kopplingshandtaget.

VARNING:

Prova åtdragningsmomentet innan arbetet påbörjas.

Välj en låg eller hög hastighet som passar arbetet.

Ju mer du drar i hastighetsavtryckaren, desto högre blir hastigheten.

VARNING:

• Kontrollera hastighetsomkopplaren före användning. Välj en låg hastighet när stark kraft krävs under arbetet. (Om du använder hög hastighet när stark kraft tillämpas kan motorn haverera.)
• Manövrera inte varvtalsomkopplaren under gång (LOW-HIGH). Det förorsakar snabburladdning av batteriet och eventuella skador på maskinens mekaniska delar.
• Se bilagan för "HASTIGHETSREKOMMENDATIONER".

OBS!

När bromsen aktiveras hörs ett bromsningsljud. Detta ljud anger att borrspetslåset har kopplats in.

VARNING:

För att undvika att verktyget blir för varmt på ytan får det inte köras konstant på två eller fler batterier. Verktyget måste kyla ned innan du sätter på ett nytt batteri - Se till att ventilationshålen på sidan inte blockeras under användning av verktyget. I annat fall påverkas verktygets prestanda och risken att det skadas ökar. Överansträng inte borrmaskinen (dess motor), eftersom det kan leda till att borrmaskinen skadas. Håll verktyget så att luften som blåser ut ur ventilationshålen inte kommer direkt på huden. I annat fall finns det risk att du bränner dig.

• Se till att arbetsplatsen är välventilerad, när ett Ni-MH-batteri används.

1. När avtryckaren inte är intryckt och en skruvdragarbits sitter på plats, kan verktyget användas som en manuell skruvdragare (upp till 22,6 Nm, 230 kgf-cm, 199 in-lbs). Chucken kommer inte att ha särskilt stort spel, men detta är inget fel.
2. Denna funktion är smidig när du ska dra åt skruvar som kräver ett större vridmoment än verktygets maximala vridmoment (position spaken), för att kontrollera åtdragningen före en skruv eller lossa en extremt hårt ådragen skruv.

Ratt användning av batterier

Ni-MH-batterier (EY9251)

Ladda upp Ni-MH-batteriet väl innan du lägger undan det. Dess livslängd förbättras då. Temperaturen i omgivningen ska vara mellan 0°C (32°F) och 40°C (104°F). Om batteriet används under fryspunkten 0°C (32°F) kan verktyget fungera onormalt. I detta fall ska du ladda upp batteriet helt för att vara säker på att batteriet fungerar normalt. När batteripaketet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna. En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador. När ett Ni-MH-batteri används måste du se till att platsen har god ventilation.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, ska det bytas ut mot ett nytt.

OBS!

Under mycket varma eller kalla förhållanden reduceras batteriets kapacitet per laddning.

LADDNING

OBS!

När batteriet laddas för första gången, eller efter lång lagring, ska det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0110)

1. Anslut laddaren till ett vägguttag.

OBS!

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

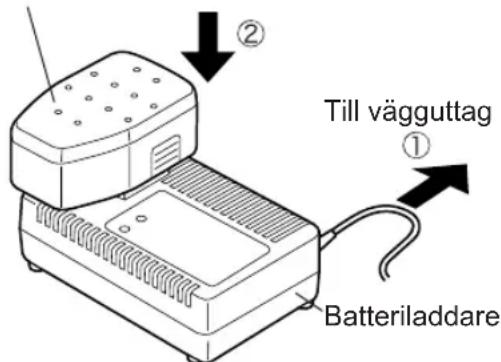

1. Sätt i batteriet ordentligt i laddaren. Batteri

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den orange "standby"-lampan lyser tills batteriet svalnat, därefter påbörjas laddningen automatiskt.
• När laddningen är avslutad börjar laddningslampan blinka hastigt i grönt.
• Laddningslampan tänds om batteripaketet är alltför kallt eller om det

inte använts under en längre tid. I detta fall kommer laddningen av batteripaketet att ta något längre än den normala laddningstiden.

• Vid isättning av ett fulladdat batteripaket i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.
• Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.

OBS!

När du ska ladda ett kallt batteri (under 5°C (41°F)) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. I annat fall kan det hända att batteripaketet inte laddas till fullo. Kyl ner laddaren om du tänker ladda mer än två batteripaket i följd. - Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VARNING:

• Använd inte en motordriven generator som strömkälla. Täck inte över ventilationshålen på laddaren och batteriet.

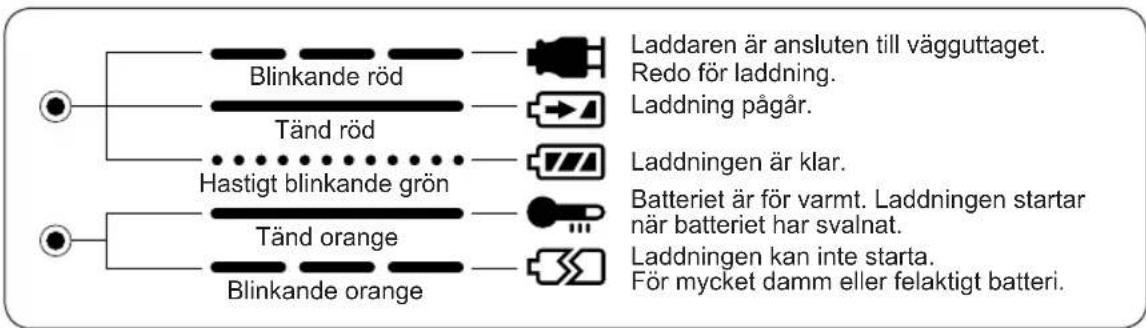

IV. INDIKERINGSLAMPOR

V. TILLBEHÖR

Använd endast bits som passar borrmaskinens chuck. REKOMMENDERAT HASTIGHETSVAL

VARNING:

• Använd följande som en vägledning för att välja låg eller hög hastighet för arbetet.

EY6950

	BORRNING
MATERIAL FÜRHÄLLANDE HASTIGHET	MURBRUK/ TEGEL	TRÄ / GULTALL	METALL METALLHÄLSSÄG
		Tjocklek: 38 mm (1-1/2") ell er minde	Kallvalsat stål (SPC) Tjocklek: 1,6 mm (1/16") ell er minde
HÖG	Ø 13 mm (1/2") ell er minde	Ø 25 mm (1") ell er minde	Ø 13 mm (1/2") ell er minde	Används inte
LÄG Används ej		Ø 50 mm (2") ell er minde	Ø 13 mm (1/2") ell er minde	Ø 34 mm (1-11/ 32") ell er minde

VI. TEKNISKA DATA

HUVUDENHET

Model EY6950
Kapacitet	Skruv-dragning	Träskruv ø 4,2 mm (3/16")	x 75 mm (3")
		Självdragande skruv	ø 3 mm (1/8") x 13 mm (1/2")SPC t = 1,6 mm (1/16")
		Betongskruv	ø 6,5 mm (1/4") x 35 mm (1-3/8")Mjuk belong, mjukt tegelmurbruk
	Borning	Murbruk	ø 13 mm (1/2") x 40 mm (1-9/16")Mjuk belong, mjukt tegelmurbruk
		Trä ø 50 mm (2") Furusträt t = 38 mm (1-1/2")
		Metall ø 13 mm (1/2")	SPC t = 1,6 mm (1/16")
Motor Likspänningsmotor 18 V
Hastighetutanbelastning		LAG 75 ~ 450 /min (rpm)
		HÖG 250 ~ 1550 /min (rpm)
Slag per minut		LAG 1400 ~ 8100 /min (bpm)
		HÖG 4500 ~ 28000 /min (bpm)
Chuckkapacitet ø 1,5 ~ ø 13 mm (1/16" ~ 1/2")
Maximalt vridmoment		LAG 35 Nm, (357 k	gf-cm, 310 in-lbs)
		HÖG 9,2 Nm, (93,8 k	gf-cm, 81,5 in-lbs)
Kopplingsskede		Skede1-15	Ca. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
		∞	Für kraftig ätdragning och borning.
		↑	Stöt
Totalliängd			255 mm (10")
Vikt (med batteri)			2,7 kg. (5,9 lbs)

BATTERI

Modell	EY9251
Förvaring batteri	Ni-MH-batteri
Batterispänning	18 V DC (1,2 V × 15 celler)

BATTERILADDARE

Modell		EY0110
Elektriska speificiationer		Se märkpläten på undersidan av laddaren.
Vikt		0,78 kg, (1,72 lbs)
Laddningstid		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OBS!: Schemat kan innehålla modeller som inte säljs i ditt område. Se katalogen.
