EY6950 - Hammer PANASONIC - Gratis brugsanvisning og manual

Produkttype	Trådløs slagboremaskine (slagboremaskine)
Mærke	Panasonic
Model	EY6950
Dimensioner (længde)	255 mm
Vægt (med batteri)	2,7 kg
Strømforsyning	Ni-MH batteri 18 V (model EY9251)
Motor	DC motor 18 V
Tomgangshastighed (lav/høj)	75-450 o/min / 250-1550 o/min
Slagtal (lav/høj)	1400-8100 slag/min / 4500-28000 slag/min
Patronkapacitet	1,5 mm - 13 mm
Maks. moment (lav/høj hastighed)	35 Nm / 9,2 Nm
Justerbar kobling	15 trin (1-15), fra 2 Nm til 12 Nm
Borekapacitet (mur/træ/metal)	Ø 13 mm / Ø 50 mm / Ø 13 mm
Skruekapacitet (maskinskruer/træ/mur)	Ø 4,2 mm / Ø 3 mm / Ø 6,5 mm
Opladertype	Model EY0110
Opladningstid (batteri 3,5 Ah)	Cirka 65 minutter
Hovedfunktioner	Boring, slag, skruning, rotation inversion, momentjustering, hastighedsvalg (2 trin), bremse, borspærring, nøglefri patron
Sikkerhed	Afbryderlås (midterposition), elektrisk bremse, overbelastningsbeskyttelse
Vedligeholdelse	Rengør med en tør klud; brug ikke vand eller opløsningsmiddel
Medfølgende tilbehør	Oplader, batteri, støttehåndtag, boreholder

Ofte stillede spørgsmål - EY6950 PANASONIC

Hvordan skifter jeg boret på Panasonic EY6950?

For at skifte boret skal du sikre, at omvendingshåndtaget er i midterposition (låst). Drej patronens spændering mod uret for at løsne, og fjern derefter boret. Indsæt det nye bor og spænd ved at dreje ringen med uret, indtil der ikke høres flere klik.

Hvordan justeres tilspændingsmomentet?

Tilspændingsmomentet justeres ved at dreje koblingsringen. Der er 15 positioner (1 til 15). Start med en lav værdi til små skruer, og øg til større skruer. Test indstillingen før brug. Momentet stiger med nummeret.

Hvordan vendes rotationsretningen?

Brug omvendingshåndtaget placeret over aftrækkeren. Skub det til højre for normal rotation (spænding), til venstre for modsat retning (løsning). Betjen aldrig håndtaget, når patronen roterer.

Hvordan vælges hastigheden?

Brug hastighedsvælgeren (LOW/HIGH) placeret på værktøjets overside. Lav hastighed (LOW) giver højt moment til tunge opgaver (boring i metal, skruning). Høj hastighed (HIGH) er til hurtig boring i træ eller murværk. Skift ikke hastighed, mens aftrækkeren er trykket ind.

Hvordan bruges slagfunktionen?

For at aktivere slagfunktionen skal du dreje koblingsringen til slag-symbolet (en hammer). Dette værktøj kombinerer rotation og slag til boring i murværk, tegl eller mørtel. Sørg for at stoppe værktøjet, før du skifter tilstand.

Hvordan oplades batteriet til Panasonic EY6950?

Sæt opladeren EY0110 i en stikkontakt. Indsæt Ni-MH batteriet (EY9251) i opladeren. Indikatorlyset tændes under opladning. Når batteriet er fuldt opladet, blinker indikatoren hurtigt grønt. Hvis batteriet er varmt, forbliver den orange indikator tændt, indtil afkøling. Oplad ikke batteriet i mere end 24 timer.

Hvad gør jeg, hvis batteriet ikke oplades?

Kontroller, at batteriet ikke er for varmt (lad det køle af). Hvis det er for koldt, lad det opnå stuetemperatur før opladning. Sørg for, at kontakterne er rene. Hvis indikatorlyset ikke tændes, kontakt en autoriseret forhandler. Batteriet kan være ved slutningen af levetiden, hvis brugstiden falder markant.

Hvordan rengøres og vedligeholdes slagboremaskinen?

Rengør værktøjet med en tør og ren klud. Brug aldrig vand, opløsningsmiddel eller flygtige produkter. Bloker ikke luftindtagene. Opbevar værktøjet på et tørt sted. For batteriet skal det oplades fuldt, inden det opbevares for at forlænge levetiden.

Kan jeg bruge ikke-anbefalede bor?

Brug kun bor, der er kompatible med patronen (diameter 1,5 mm til 13 mm). Til slagboring skal du bruge bor med hårdmetal spids. Uegnede bor kan beskadige værktøjet eller reducere ydeevnen.

Hvad gør jeg, hvis boret sidder fast under brug?

Slip straks aftrækkeren for at undgå overbelastning. Vend rotationsretningen for at frigøre boret. Hvis det stadig sidder fast, brug manuel løsning (skruetrækker) efter at have fjernet batteriet. Brug ikke magt.

BRUGSANVISNING EY6950 PANASONIC

Læs brochuren med "sikkerhedsreglerne" og det følgende for brugen.

I. EKSTRA SIKKERHEDSREGLER

1) Vær opmærksom på, at dette værktøj altid er parat til at kunne betjenes, da det ikke skal forbindes til en stikkontakt. Derfor må det altid holdes uden for børns rækkevidde. 2) Når der bores eller skrues ind i vægge, gulve, etc., kan det forekomme, at der stødes på strømførende elektriske ledninger. BERØR IKKE BOREPATRONEN ELLER EN HVILKEN SOM HELST AF DE FORRESTE METALDELE PÅ VÆRKTØJET!

Hold kun værktøjet i plastikhandtaget for at forhindre elektriske stød, såfremt du borer eller skruer ind i en strømførende ledning.

3) Hvis boret sætter sig fast, må du straks slukke for hovedafbryderen for at forhindre overbelastning, som kan medføre beskadigelse af batteriet eller motoren. Anvend vendingsfunktionen til løsning af bor, der har sat sig fast. 4) Betjen ikke grebet til forlæns/baglæns retning, når hovedkontakten er aktiveret. Batteriet vil da hurtigt aflades, og der kan ske skade på værktøjet. 5) Under opladning kan det forekomme, at opladeren bliver lidt varm. Dette er normalt. Oplad IKKE batteriet over en længere periode. 6) Anvend kun en tør, blød klud til at tørre apparatet af med. Anvend IKKE en fugtet klud, fortynder, rensebenzin eller andre flygtige opløsningsmidler til rengøringen. 7) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifterlås). 8) Belast ikke apparatet ved at holde hastighedskontroludløseren trykket halvt ned (hastighedskontrolfunktion), således at motoren stopper. 9) Brug høreværn, når apparatet bruges i længere tid. 10) Mindre børn bør være under opsyn, så man sikrer, at de ikke leger med systemet.

II. MONTERING

På- eller afmontering af bor

BEMÆRK:

Når et bor påsættes eller aftages, må du huske at stille vendingsgrebet til midterstillingen (omskifterlås).

Dette værktøj er forsynet med en nøgleløs borepatron.

1. Påsætning

Lad bitset sidde i bitsholderen, når det ikke skal anvendes. Tag batteripakningen ud, og sæt bitopbevaringsrummet indeni håndtagshuset blotlægges.

Bits op til 50 mm lange kan ikke anbringes her.

BEMÆRK:

Hvis der er for meget slør i borepatronen, må du sætte boret på plads og fastspænde borepatronen ved at dreje i retningen med uret, åbne borepatronens kløer ved at skrue låsekraven løs og fastspænde skruen (venstrehåndet skrue) med en skruetrækker ved at dreje den i retningen mod uret (set forfra).

På- eller afmontering af batteripakke

1. Påsætning af batteriet: Isæt batteriet. Det klikker på plads for at markere rigtig tilslutning.
2. Aftagning af batteriet: Tryk på de to tapper på batteriets side. Skub batteriet væk fra værktøjshoveddelen.

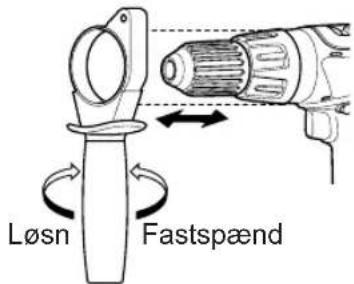

Hjælpehåndtag

Anbring hjælpehåndtaget i den ønskede position og spænd håndtaget godt til.

Tag håndtagene af, inden værktøjet lægges i opbevaringskassen.

III. BETJENING Kontakt

1. Hastigheden forøges, alt efter hvor hårdt der trykkes på udløseren. Tryk let på udløseren ved arbejdets begyndelse for at starte omdrejningerne langsomt.
2. En elektronisk tilbagekoblingsregulator anvendes for at give en stærk skruning/drejning selv ved lav hastighed.
3. Bremsen træder i kraft, når hastighedskontrolknappen slippes, og motoren stopper umiddelbart.

BEMÆRK:

Når bremsen træder i funktion, kan der forekomme en bremselyd. Dette er helt normalt.

Anvendelse af grebet til forlæns/baglæns retning

(Fremad(), Omskifterlas, Baglæns)

ADVARSEL:

Anvend ikke grebet til forlæns/baglæns retning, før borepatronen er stoppet helt. Hvis der skiftes, mens borepatronen roterer, kan værktøjet lide skade.

Betjening af omskifter ved rotation i fremadretning

1. Tryk på grebet, hvis du ønsker rotation i fremadretning.
2. Tryk trykkeren en smule ind for at starte værktøjet langsomt.
3. Hastigheden øges i takt med indtrykningen af trykkeren, således at iskruning af skruer og boring kan ske på effektiv vis. Bremsen fungerer, og borepatronen stopper straks, når trykkeren slippes.
4. Efter brugen skal grebet sættes i dets midterstilling (omskifterlås).

Betjening af omskifter ved rotation i baglæns retning

1. Tryk på grebet, hvis du ønsker rotation i baglæns retning. Bekræft rotationsretningen inden brugen.
2. Tryk trykkeren en smule ind for at starte værktøjet langsomt.
3. Efter brugen skal grebet sættes i dets midterstilling (omskifterlås).

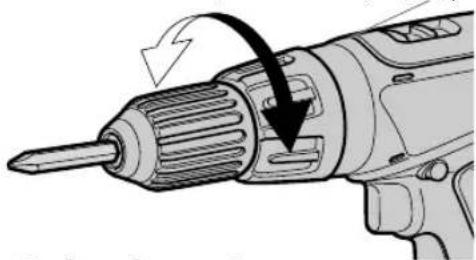

Koblingens drejningsmomentindstilling

Juster drejningsmomentet til en af de 15 mulige indstillinger " " eller positionen " " der passer til arbejdet.

BEMÆRK:

Hold op med at anvende værktøjet og fjern det fra arbejdsemnet, når der skiftes fra hammerindstilling til boreindstilling eller når der skiftes til boreindstilling fra hammerindstilling ved at koblingshåndtaget drejes.

ADVARSEL:

Kontroller indstillingen for den faktiske betjening.

Indstil skalaen på denne linje ()

Hastighedsvælger

Vælg en lav eller høj hastighed alt efter arbejdets art.

Jo mere hastighedskontrolknappen er aktiveret, desto højere bliver hastigheden.

ADVARSEL:

• Kontroller hastighedsvælgerkontakten før brug. Anvend lav hastighed, når stor styrke er krævet til udførelse af arbejdet. (Brug af høj hastighed samtidig med at stor styrke er påkrævet kan føre til, at motoren bryder sammen.)
• Betjen ikke hastighedsvælgeren (LOW-HIGH) og udløseromskifteren samtidigt. Dette kan medføre, at batteriet udbrænder hurtigt, eller at der opstår beskadigelser af motoren.
• Se tillæg med "ANBEFALET HASTIGHED".

BEMÆRK:

Når bremsen anvendes, kan en bremselyd høres. Denne lyd indikerer, at bitlåsen er aktiveret.

ADVARSEL:

For at fjerne meget høje temperaturstigninger på værktøjets overflade, bør værktøjet ikke betjenes uafbrudt ved at bruge to eller flere batteripakker. Værktøjet har brug for at køle af, før man skifter til en anden pakke. Tildæk ikke ventilationshullerne på siderne af værktøjet, når det benyttes. Ellers kan værktøjets funktion ødelægges. Lad være med at presse værktøjet (motoren). Dette kan bevirke, at

værktøjet lider skade.

• Anvend værktøjet på en sådan måde, at luft fra ventilationshullerne ikke blæser direkte ud på huden. Ellers er der fare for at blive brændt.
• Forvis dig om, at arbejdsstedet er velventileret, når der anvendes et Ni-MH-batteri.

Bit-låse Funktion

1. Med udløseren sat på ikke i funktion og med skruebit'en i latent position kan værktøjet anvendes som en manuel skruetrækker. (op til 22,6 Nm, 230 kgfcm, 199 in-lbs).

Der vil forekomme lidt slør i fatninger, men det er ikke en fejl.

1. Denne form for brug er velegnet til skruer, som kræver mere styrke end maskinens maksimale omdrejningsstyrke (position på koblingen), når f.eks. en skrue skal strammes til til sidst eller til at løsne en meget stram skrue.

Korrekt anvendelse af batteripakken

Ni-MH Batteripakke (EY9251)

Lad Ni-MH batteriet helt op før opbevaring for at give det en længere levetid. Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F) . Hvis batteripakken anvendes, når batteritemperaturen er under 0°C (32°F) , kan der opstå problemer i værktøjets funktion. I sådanne tilfælde oplades batteriet indtil opladningen er klar til batteriets korrekte funktion. Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre indre metalgenstande, som kan forårsage en til

slutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.

Når der arbejdes med Ni-MH batteripakken, så sørg for at der er godt ventileret.

Batteriets levetid

De udskiftelige batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteriet udskiftes med et nyt.

BEMÆRK:

Anvendelse under meget varme eller kolde forhold vil reducere betjeningskapaciteten pr. opladning.

Opladning

BEMÆRK:

Oplad et nyt batteri, eller et batteri der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

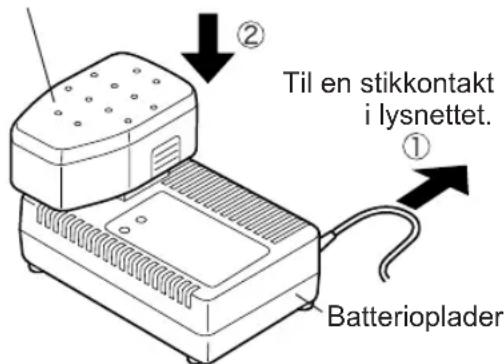

Batterioplader (EY0110)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteriet helt ind i opladeren.

Batteri

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.
2. Opladningen starter ikke, hvis batteriet er varmt (for eksempel, umiddelbart efter ekstra svær betjening).

Den orange standby-lampe vil lyse indtil batteriet køler ned. Opladningen begynder straks derefter.

1. Når opladningen er afsluttet, vil opladelampen begynde at blinke hurtigt i grønt.
2. Opladelampen begynder at lyse, hvis batteripakningen er for kold, eller hvis batteripakningen ikke har været anvendt i længere tid. I dette tilfælde vil det vare længere at udføre en fuld opladning end en standardopladning.

Hvis et fuldt opladet batteri sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere, at opladningen er afsluttet.

1. Hvis ladelampen ikke tænder straks, efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, så ret henvendelse til en autoriseret forhandler.

BEMÆRK:

Når man vil oplade et koldt batteri (under 5°C (41°F) ) i et varmt rum, så anbring batteriet i rummet mindst en time, så dets temperatur kan komme på niveau med rummets, inden det oplades. I modsat fald er det ikke sikkert, at batteripakningen vil blive helt opladet. Lad opladeren køle ned ved genopladning af flere end to batterier efter hinanden. - Sæt ikke fingre ind i kontaktåbningen, når ladeaggregatet holdes i hænderne eller flyttes.

ADVARSEL:

• Anvend ikke strøm fra en generator på en motor. Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken.

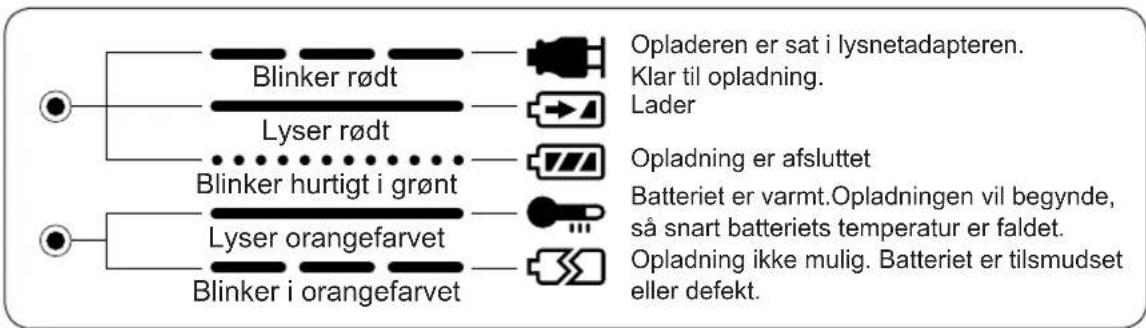

IV. BETYDNINGEN AF LAMPERNE

V. TILBEHØR

Anvend kun bor, der passer til borepatronens størrelse.

ANBEFALEDE HASTIGHEDER

ADVARSEL:

• Brug det følgende som vejledning til at vælge lav eller høj hastighed til udførelse af arbejdet.

EY6950

	BORING
MATERIALIALE/FORHOLD HASTIGHED	MURVÆRK/MURSTEN	TRÆ/NÅLETRÆ	METAL METAL HUL	SAV
		Tykkelse: 38 mm (1-1/2") ell er minndre	Koldvalset stålplade (SPC) Tykkelse: 1,6 mm (1/16") ell er minndre
HØJ	Ø 13 mm (1/2") ell er minndre	Ø 25 mm (1") ell er minndre	Ø 13 mm (1/2") ell er minndre	Bruges ikke
LAV Anvendes ikke	Ø 50 mm (2") ell er minndre	Ø 13 mm (1/2") ell er minndre	Ø 34 mm (1-11/ 32") ell er minndre

VI. SPECIFIKATIONER

HOVEDENHED

Model EY6950
Kapacitet	Skrue- ning	Træskrue ø 4,2 mm	(3/16") x 75 mm (3")
		Selvboreskrue	ø 3 mm (1/8") x 13 mm (1/2")SPC t = 1,6 mm (1/16")
		Mansonryskrue	ø 6,5 mm (1/4") x 35 mm (1-3/8")Blød beton, blødt murværk, mørtel
	Boring	Murværk	ø 13 mm (1/2") x 40 mm (1-9/16")Blød beton, blødt murværk, mørtel
		Træ ø 50 mm (2") Gul fyr t = 38 mm (1-1/2")
		Metal ø 13 mm (1/2")	SPC t = 1,6 mm (1/16")
Motor DC Motor 18 V
Hastighed utden belastning		LAV 75 ~ 450 /min (rpm)
		HØJ 250 ~ 1550 /min (rpm)
Slagantal per minut		LAV 1400 ~ 8100 /min (bpm)
		HØJ 4500 ~ 28000 /min (bpm)
Patronens kapacitet ø 1,5 ~ ø 13 mm (1/16" ~ 1/2")
Max.		LAV 35 Nm, (357 k	gf-cm, 310 in-lbs)
Drejningsmoment		HØJ 9,2 Nm, (93,8 k	gf-cm, 81,5 in-lbs)
Koblingstrin		Trin1-15	Ca. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
		Trin1-15	Til kraftig iskruning og boring.
		Trin1-15	Slag
Længde overalt			255 mm (10")
Vægt (med batteri)			2,7 kg, (5,9 lbs)

BATTERI

Model	EY9251
Akkumulator	Ni-MH batteri
Batterispænding	18 V DC (1,2 V × 15 celler)

BATTERIOPLADER

Model		EY0110
Elektriske Specifikationer		Se mærkepladen på undersiden af opladeapparatet.
Vægt		0,78 kg, (1,72 lbs)
Opladningstid		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke findes i dit område.

Se venligst i kataloget.

Sæt på og tag batteriet af

II. MONTERING: Fastgør eller fjern et bor

BEMÆRK:

Denne maskine har nøglefri hurtigchuck.

1. Indsættelse

Test valgt trin på et prøvestykke.

Genopladelige batterier har en begrænset levetid. Hvis brugstiden er usædvanlig kort selv efter en korrekt opladning, bør batteriet udskiftes med et nyt.

BEMÆRK:

Under ekstremt varme eller kolde

forhold vil kapaciteten pr. opladning reduceres.

Opladning

BEMÆRK:

Når du oplader batteripakken for første gang eller efter længere tids opbevaring, skal den oplades i 24 timer for at opnå fuld kapacitet.

Batterioplader (EY0110)

1. Opladeren tilsluttes netspændingen.

BEMÆRK:

1. Hvis ladelampen ikke tænder med det samme, når opladeren tilsluttes, eller hvis den ikke slukker efter normal opladningstid, skal du kontakte en autoriseret forhandler, som kan give dig råd.

BEMÆRK:
