MODE D'EMPLOI LA215 Humantechnik

Amplificateur de boucle magnétique

NL

Gebruiksaanwijzing

Pagina 20

Ringlusversterker

[Non-Text]

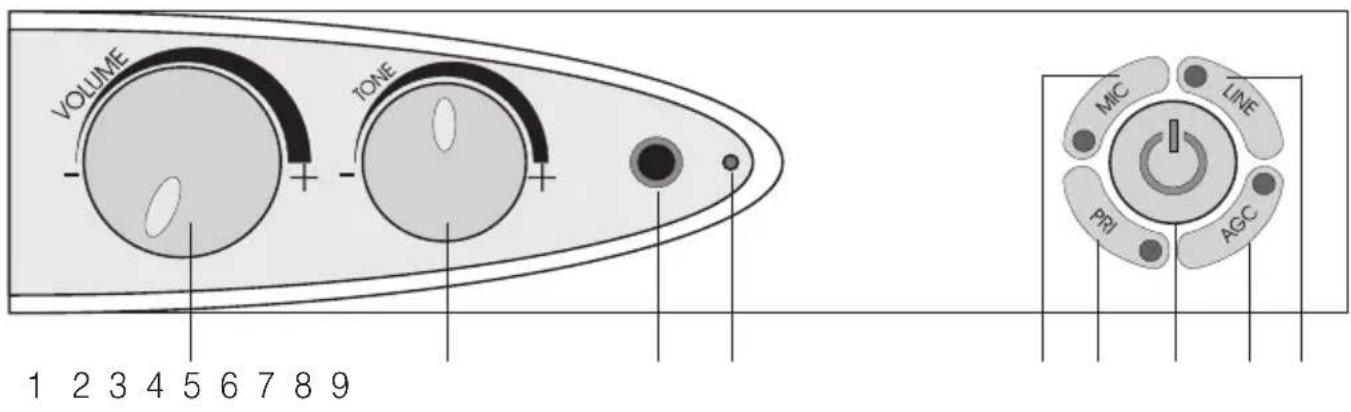

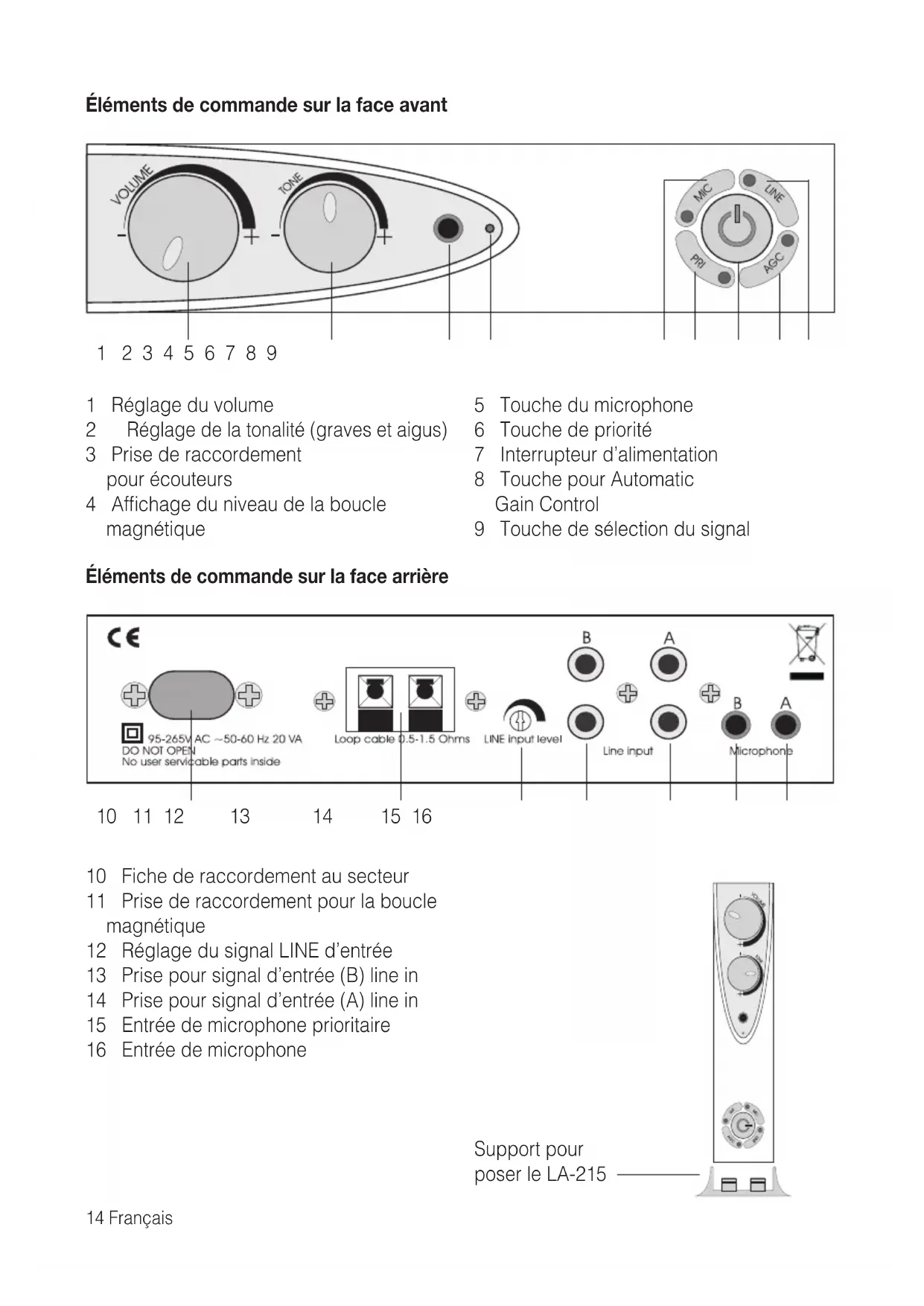

Éléments de commande sur la face avant

VOLUME TONE 1 2 3 4 5 6 7 8 9 MIC LINE PRI AGC

1 Réglage du volume
2 Réglage de la tonalité (graves et aigus)
3 Prise de raccordement pour écouteurs
4 Affichage du niveau de la boucle magnétique

5 Touche du microphone
6 Touche de priorité
7 Interrupteur d'alimentation
8 Touche pour Automatic Gain Control
9 Touche de sélection du signal

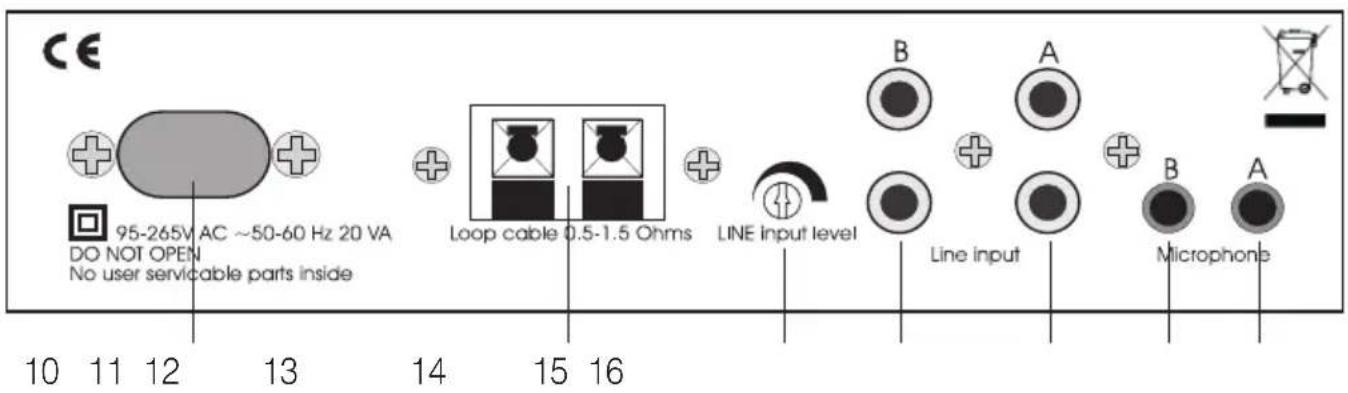

Éléments de commande sur la face arrière

CE 95-265V AC ~50-60 Hz 20 VA DO NOT OPEN No user servicable parts inside Loop cable 0.5-1.5 Ohms LINE Input level B A Line Input B A Microphone 10 11 12 13 14 15 16

10 Fiche de raccordement au secteur
11 Prise de raccordement pour la boucle magnétique
12 Réglage du signal LINE d'entrée
13 Prise pour signal d'entrée (B) line in
14 Prise pour signal d'entrée (A) line in
15 Entrée de microphone prioritaire
16 Entrée de microphone

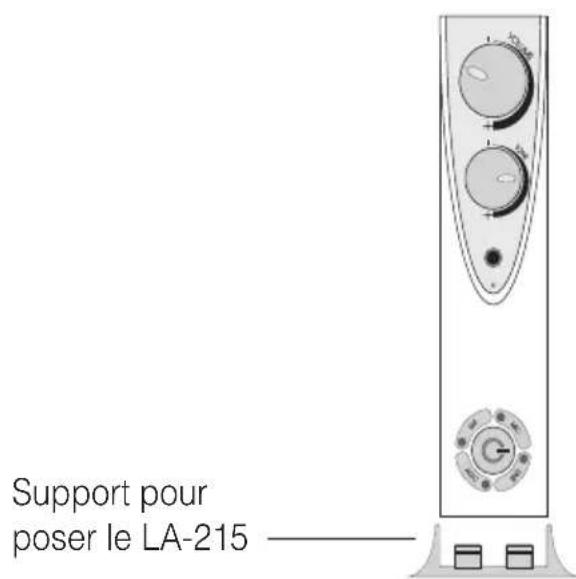

Support pour poser le LA-215

Félicitations pour l'achat de cet amplificateur à boucle magnétique LA-215. Vous avez opté pour un système moderne et fiable. Veuillez lire attentivement ce mode d'emploi pour une bonne mise en service de l'appareil et pour vous familiariser avec toutes les possibilités du système.

Livraison standard

Vérifier si tous les éléments énu mérés ci-dessous sont bien présents :

• amplificateur à boucle magnétique LA-215
• Câble de raccordement
• Support pour pose verticale
• Câble microphone
• Câble pour boucle magnétique de 37 m et serre-câbles
• Set de câbles de raccordement
• Mode d'emploi
• Coupon de garantie
  En cas de livraison incomplète veuillez contacter immédiatement votre revendeur.

Principe de fonctionnement

Le LA-215 capte les signaux d'une source audio directement raccordée à l'appareil par un câble ou via un microphone. Un champ magnétique est généré dans la boucle magnétique déroulée. Il permet d'entendre parfaitement les signaux audio amplifiés (de la télévision, de la radio ou du microphone) à l'aide d'une prothèse avec bobine téléphonique intégrée ou d'un récepteur à induction.

Éléments de commande et d'affichage Face avant

Interrupteur d'alimentation (7) :

Allume et éteint le LA-215. Quand l'appareil est allumé, la diode brille et la fiche d'entrée A (14) est active.

Réglage du volume VOLUME (1)

Réglage de la tonalité (graves et aigus) TONE (2)

Prise de raccordement pour écouteurs (3) : Pour raccorder des écouteurs avec un connecteur jack de 3,5 mm. Il permet de contrôler le signal de sortie de l'amplificateur même lorsqu'au cune boucle magnétique n'est raccordée.

Affichage du niveau de la boucle magnétique (4) :

Ce témoin indique qu'un signal de la source sonore raccordée est alimenté par le câble de boucle magnétique. Un clignotement initial est normal car le témoin réagit aux crêtes de signaux du signal d'entrée. Le réglage du volume (1) doit être réglé de manière à ce que le témoin brille en continu. Vous pouvez tester le système en parlant dans un microphone. Le témoin clignote dès qu'un signal est capté et transmis par le câble de boucle magnétique.

Lorsque l'une des touches suivantes est enfoncée, son témoin lumineux (diode) s'allume et signale l'activation de la fonction correspondante. L'affichage s'éteint lorsque l'appareil est mis hors tension.

Touche du microphone MIC (5) :

Cette touche réduit les bruits de fond dans les pièces sonores.

Touche de priorité PRI (6) :

Le signal provenant de l'entrée de microphone B (15) est traité en priorité. Cette touche permet de surveiller une sonnette de porte ou le téléphone. Les deux entrées de microphone sont traitées de la même manière lorsque cette fonction est désactivée.

Touche pour Automatic Gain Control AGC (8):

La fonction activée limite le volume tel que défini par la molette de réglage dans la boucle magnétique. Cette touche filtre les pointes de volume et les signaux trop sonores et les harmonise au volume réglé. Elle évite de devoir adapter le volume à différents programmes.

Touche de sélection du signal LINE (9) :

Lorsque deux source s audio sont raccordées au LA-215, cette touche sélectionne le signal souhaité. A la mise en marche de l'amplificateur, l'entrée A (14) est systématiquement active. Cette touche active l'entrée B (13). Cette fonction est disponible unique-C ment sur entrées ligne.

Face arrière

Réglage du signal LINE d'entrée - LINE INPUT LEVEL (12) :

Cette molette permet de régler le volume global du signal d'entrée. Il est également possible d'adapter le volume entre les entrées ligne et les entrées de microphone.

Installation

1. Le câble de raccordement fourni permet de raccorder une source audio à l'une des deux fiches d'entrées Line (13, 14) au dos de l'appareil (figure B).

Au cas où le téléviseur ou la source audio ne disposent pas de raccordement direct, utiliser un microphone à raccorder à l'une des deux prises pour microphone (15, 16).

1. Connecter les deux extrémités de la boucle magnétique posée (figure A) sur les fiches d'entrée (11). Enfoncer le bouton rouge et noir pour enficher le câble puis relâcher le bouton pour fixer

éléonâtide. S'estis spenibleus re que la partie de câble dénudé s'insère dans les fiches. Pour débrancher le câble, appuyer sur les boutons des fiches d'entrée et tirer sur le câble.

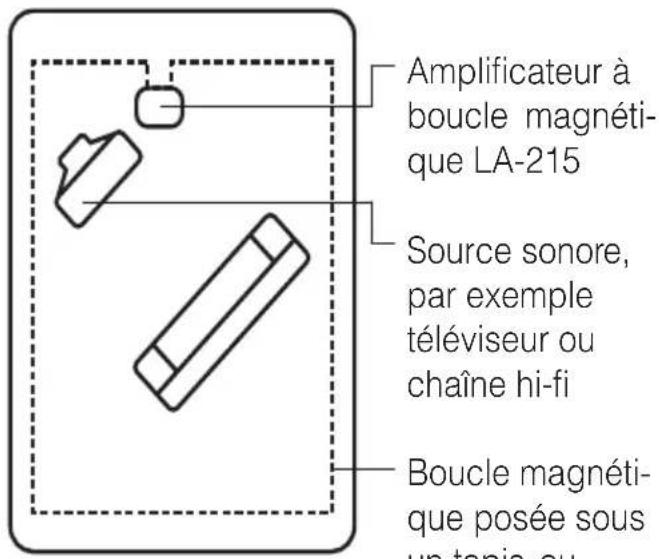

Amplificateur à boucle magnéti- que LA-215 Source sonore, par exemple téléviseur ou chaîne hi-fi Boucle magnéti- que posée sous un tanie ou

Figure A

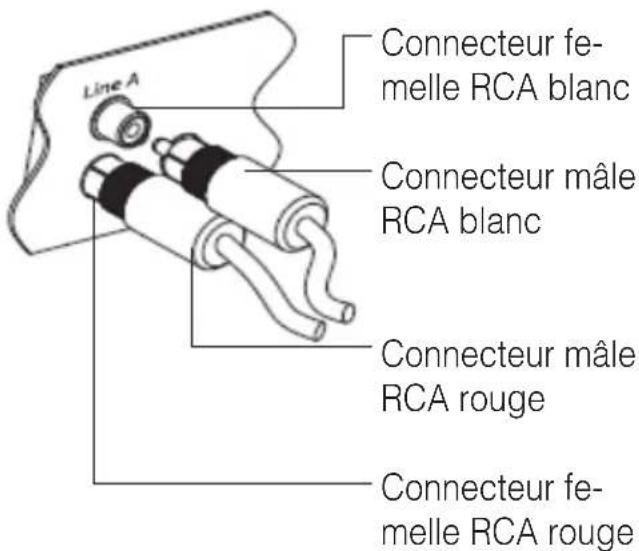

Line A Connecteur fe- melle RCA blanc Connecteur mâle RCA blanc Connecteur mâle RCA rouge Connecteur fe- melle RCA rouge

Figure B

Utilisation

1 Avant de brancher le connecteur mâle sur la prise de raccordement au dos de l'amplificateur de boucle magnétique, régler la molette du volume sur le minimum.
2 Pour allumer l'amplificateur à boucle magnétique, enfoncer l'interrupteur d'alimentation (7).
3 Les personnes munies de prothèses auditives doivent ensuite régler leur prothèse sur la position »T« ou »MT«.
4 Paramétrer le volume à un niveau optimal.

Attention : Avant de connecter ou de déconnecter l'appareil de la source sonore, il faut le couper du secteur.

Dérangements et remèdes

Absence de son

• Vérifier que tous les câbles sont correctement enfichés.
• Vérifier que l'amplificateur est en marche.
• La prothèse n'est pas réglée sur »T« ou »MT«.
• Vérifier que la molette de réglage est correctement placée.

Faible volume

• Le volume est réglé trop bas. Augmenter le volume sur l'amplificateur.
• Le réglage Line Input est trop bas. Augmenter le réglage.
• Veiller à ce que l'utilisateur soit assis bien droit. Plus sa position est allongée, plus le signal est faible.

Son déformé

• Le volume de la boucle magnétique est réglé trop haut. Baisser le volume.
• Le câble de raccordement est endommagé. Remplacer le câble.

Bruit de fond (bourdonnement)

• Éteindre l'amplificateur à boucle magnétique ; si le bruit de fond persiste, il peut s'agir d'une interférence due à un autre appareil, par exemple un téléviseur, un tube luminescent ou un variateur de lumière (dimmer).
• Si le bourdonnement s'arrête lorsque l'amplificateur à boucle magnétique est éteint, il peut s'agir d'une erreur système, d'un câble pour microphone défectueux ou d'un bruit retransmis par le microphone.

Maintenance et entretien

Le LA-215 est exempt de maintenance. S'il est sale, nettoyez l'appareil avec un chiffon doux et légèrement humide.

Attention : débranchez-les d'abord ! N'utilisez jamais d'alcool, de diluant ni d'autres solvants organiques. Le LA-215 ne doit pas être exposé en plein soleil de façon prolongée et il doit être protégé contre une chaleur importante, l'humidité et de fortes vibrations mécaniques.

Important : Cet appareil n'est pas protégé contre les projections d'eau.

Ne pas poser d'objet rempli d'un liquide, par exemple un vase, près de l'appareil. De même, ne pas poser près de l'appareil une source de combustion comme par exemple une bougie allumée.

Garantie

Le LA-215 est très fiable. Si en dépit d'un mon tage et d'un em ploi corrects, des dysfonctionnements apparaissaient, veuillez con tacter votre revendeur spécialisé ou vous adresser directement au fabricant.

La garantie comprend la réparation gratuite y compris la réexpédition.

La seule condition est de renvoyer l'appareil dans son emballage d'origine. Ne le jetez donc pas.

Cette garantie ne s'applique pas pour des dommages occasionnés par une mauvaise manipulation ou encore des tentatives de réparation par des personnes non autorisées (endo mmagement du cachet signalétique de l'appa reil).

Les réparations sous garantie ne sont exécutées qu'après réception du coupon de garantie dûment rempli ou d'une copie de la facture ou du ticket de caisse du revendeur.

Le numéro de l'appareil doit être indiqué dans tous les cas.

Elimination des appareils électri-ues et électroniques (dans les ays de l'Union européenne et dans les autres pays européens disposant d'un système de collecte distinct pour cette classe de déchets). Le symbole sur le produit ou l'emballage indique que ce produit ne doit pas être jeté comme les déchets ménagers ordinaires, mais apporté à un point de collecte pour le recyclage des déchets électriques et électroniques. En respectant ces règles pour votre équipement usagé, vous apportez une contribution importante à la protection de l'environnement et de votre santé. Le non-respect de ces règles pour votre équipe ment usagé constitue une atteinte à l'environnement et une menace pour votre santé. Le recyclage des matériaux contribue à réduire la quantité de matières premières utilisées. Pour en savoir plus sur le recyclage de ce produit, veuillez contacter les autorités locales compétentes, votre mairie ou le magasin où vous avez effectué votre achat.

Caractéristiques techniques

Raccordement au secteur : 230 V c.a. 50 Hz 20 VA

Puissance de sortie de la

boucle magnétique : 2,85 A courant de sortie à 100-5000 Hz.

La boucle magnétique présente une puissance de sortie optimale avec une résis tance comprise entre 0,5 et 1,5 Ohm.

Câble pour boucle magnétique : Câble d'anneau à un brin de 37 m

(section 0,75 mm ^2 ).

Longueur de câble minimale 11 m = 0,5 Ohm

Dimensions (L x H x P) : 180 x 42 x 140 mm

Poids : 905 g

Ce produit répond aux normes de l'Union Européenne.

Les déclarations de conformité CE sont disponibles auprès de votre revendeur ou directement auprès du fabricant du produit.

Sous réserves de modifications techniques.
