Tipo de producto	Amplificador de bucle magnético
Marca	Humantechnik
Modelo	LA215
Dimensiones (L x A x P)	180 x 42 x 140 mm
Peso	905 g
Alimentación	230 V CA, 50 Hz, 20 VA
Potencia de salida bucle magnético	2,85 A (corriente de salida de 100 a 5000 Hz)
Resistencia de bucle recomendada	0,5 a 1,5 Ohm
Cable de bucle incluido	37 m, sección 0,75 mm²
Longitud mínima del cable	11 m (para 0,5 Ohm)
Entradas de audio	2 entradas de línea (A y B, RCA), 2 entradas de micrófono (una prioritaria, jack)
Salida de auriculares	Toma jack de 3,5 mm
Ajustes	Volumen, tono (graves/agudos), prioridad de micrófono, AGC, selección de fuente
Pantalla	Indicador luminoso de nivel de bucle
Funciones especiales	AGC (control automático de ganancia), prioridad de micrófono, reducción de ruido de fondo
Mantenimiento	Limpieza con un paño suave ligeramente húmedo
Seguridad	No protegido contra salpicaduras de agua; no exponer a humedad, calor o vibraciones
Garantía	Reparación gratuita bajo condiciones (devolución en embalaje original, cupón de garantía)
Accesorios incluidos	Cable de conexión, soporte vertical, cable de micrófono, cable de bucle de 37 m, bridas para cables, juego de cables, manual de instrucciones, cupón de garantía
Normas	Conforme a las normas de la Unión Europea (declaración CE disponible)

Preguntas frecuentes - LA215 Humantechnik

¿Cómo conectar el cable de bucle magnético?

Conecte los dos extremos del cable de bucle en los conectores de entrada (11) en la parte posterior del dispositivo. Presione el botón rojo o negro para insertar el cable pelado, luego suelte para fijar. Para desconectar, presione nuevamente el botón y tire.

¿Cómo ajustar el volumen?

Use la perilla VOLUME (1) en la parte frontal. Gírela para aumentar o disminuir el volumen. Ajuste también el control LINE INPUT LEVEL (12) en la parte posterior si es necesario.

¿Qué hacer si no escucho ningún sonido?

Verifique que todos los cables estén correctamente conectados, que el amplificador esté encendido (interruptor 7) y que su audífono esté ajustado en la posición T o MT. Asegúrese también de que el volumen no esté al mínimo.

¿Cómo usar la función de prioridad de micrófono?

Presione la tecla PRI (6) en la parte frontal. La señal proveniente de la entrada de micrófono B (15) se procesará con prioridad, lo que es útil para un timbre o un teléfono.

¿Para qué sirve la función AGC?

La tecla AGC (8) activa el control automático de ganancia. Limita el volumen en los picos y armoniza las señales demasiado fuertes, evitando tener que ajustar el volumen manualmente.

¿Cómo limpiar el amplificador LA215?

Desconecte primero el dispositivo. Use un paño suave ligeramente húmedo. Nunca use alcohol, diluyente u otros disolventes orgánicos.

¿Puedo usar auriculares con este dispositivo?

Sí, conecte unos auriculares con conector jack de 3,5 mm en la toma auriculares (3) en la parte frontal. Esto permite controlar la señal de salida incluso sin bucle magnético.

¿Cómo seleccionar entre dos fuentes de audio?

Use la tecla LINE (9) en la parte frontal. Al encender, la entrada A (14) está activa. Presione la tecla para cambiar a la entrada B (13). Esta función está disponible solo en las entradas de línea.

¿Por qué parpadea el indicador de nivel de bucle?

El indicador (4) reacciona a los picos de la señal de entrada. Un parpadeo es normal. Para un funcionamiento óptimo, ajuste el volumen (1) de modo que el indicador brille de forma continua.

¿Cuál es la garantía del dispositivo?

La garantía incluye reparación gratuita, incluido el reenvío, siempre que se devuelva el dispositivo en su embalaje original con el cupón de garantía cumplimentado o una copia de la factura. No cubre daños debidos a un mal manejo.

MANUAL DE USUARIO LA215 Humantechnik

Instrucciones de servicio

Página 32

Amplificador de bucle inductivo

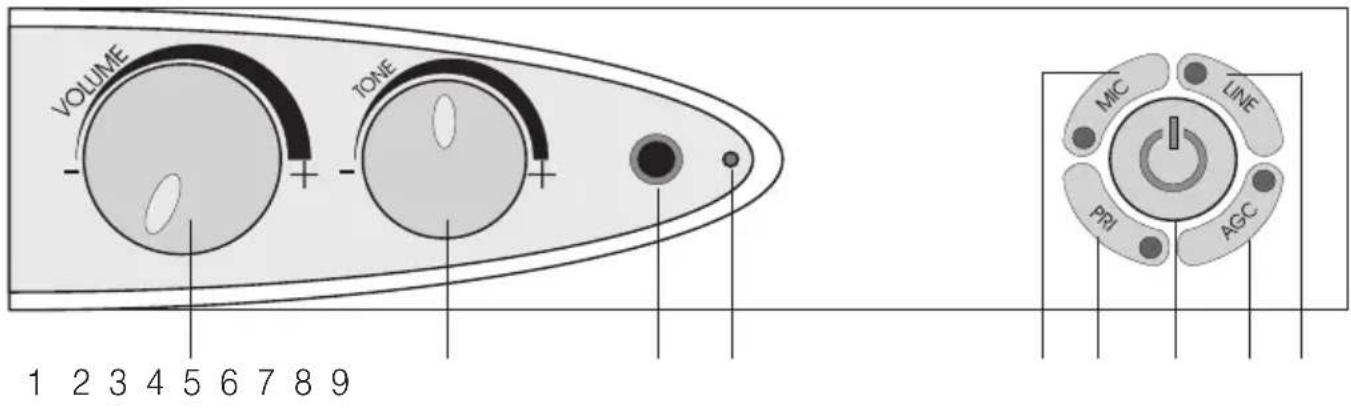

Elementos de funcionamiento – parte delantera

1 Regulador de volumen
2 Regulador de agudos/graves
3 Hembra de conexión para auriculares
4 Indicador de nivel del bucle inductivo
5 Tecla de micrófono

6 Tecla de prioridad
7 Interruptor de red
8 Tecla de Automatic Gain Control
9 Tecla de selección de la señal

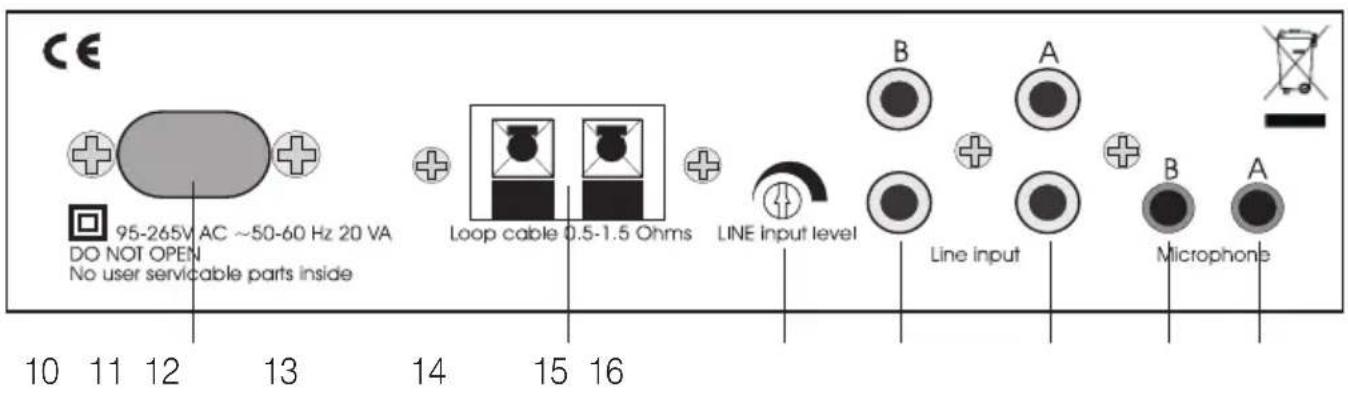

Elementos de funcionamiento – parte trasera

10 Hembra de conexión a la red
11 Conexión del bucle inductivo
12 Regulador de la señal de entrada LINE
13 Hembra de entrada de la señal (B) line in
14 Hembra de entrada de la señal (A) line in
15 Entrada prioritaria del micrófono (B)
16 Entrada del micrófono (A)

Pie de apoyo para instalar el LA-215

Le felicitamos por la adquisición de este amplificador de bucle inductivo LA-215. Con ella, usted ha elegido un sistema moderno y fiable. Por favor lea las instrucciones de servicio atentamente para poder poner la instalación en funciona miento correctamente y familiari zarse con todas las posibilidades que ofrece el sistema.

Alcance de suministro estándar

Le rogamos comprobar si están incluidas todas las piezas enumeradas a continuación:

• Amplificador de bucle inductivo LA-215
• Cable de red
• Pie de apoyo
• Cable de micrófono
• Cable del bucle inductivo de 37 m y terminales
• Juego de cables de conexión
• Instrucciones de manejo
• Tarjeta de garantía

En caso de que falten piezas, le ro gamos ponerse en contacto inmediatemante con su establecimiento especializado o directamente con el fabricante.

Principio de funcionamiento

El LA-215 capta las señales de una fuente de audio que se conecta al aparato directamente con un cable o a través de un micrófono.

En el bucle inductivo dispuesto se genera un campo magnético. Con un audifono que incorpore una telebobina o con un receptor inductivo, podrá oír óptimamente las señales de audio amplificadas (TV, radio, micrófono).

Elementos de indicación y de mando Parte delantera

Interruptor de red (7):

sírve para conectar y desconectar el LA-215. Después de la conexión, el testigo de control se enciende y la hembra de entrada A (14) está activa.

Regulador de volumen VOLUME (1)

Regulador de agudos/ graves TONE (2)

Hembra de conexión para auriculares (3): para conectar unos auriculares con un jack de 3,5 mm.

Así se puede comprobar la señal de salida del amplificador incluso si no está conectado ningún bucle inductivo.

Indicador de nivel del bucle inductivo (4):

Este indicador señaliza que, por el cable del bucle inductivo, se está transmitiendo una señal de la fuente de sonido conectada. Es normal que el indicador parpadee al principio, pues reacciona ante los picos de la señal de entrada. El regulador de volumen VOLUME (1) debe ajustarse de forma que el indicador se ilumine permanentemente. Es posible probar el sistema hablando por un micrófono. El indicador parpadea cuando el cable del bucle inductivo registra y transmite la señal.

Si se pulsa una de las teclas si guientes, el diodo luminoso pertinente (LED) se encenderá y señalizará la función que corresponda. La indicación vuelve a apagarse al desconectar el equipo.

Tecla de micrófono MIC (5):

pulsando esta tecla se reducen los ruidos de fondo en habitaciones ruidosas.

Tecla de prioridad PRI (6):

se procesa preferentemente una señal procedente de la entrada de micrófono B (15). En este caso existe la posibilidad de supervisar un timbre de puerta o un teléfono.

Si esta función está desconectada, las dos entradas de micrófono se procesan de forma equivalente.

Tecla de Automatic Gain Control AGC (8):

Al activar esta función, el volumen del bucle inductivo se limita al nivel ajustado con el regulador de volumen.

Esto le ahorra tener que adaptar el volumen para diferentes programas.

Tecla de selección de la señal LINE (9):

si conecta 2 fuentes de audio al LA-215, con esta tecla podrá seleccionar la señal deseada. Cuando se conecta el amplificador, siempre está activa la entrada A (14). Pul- sando la tecla activará la entrada B (13).

Esta función no está disponible para las entradas de micrófono.

Parte posterior:

Regulador de la entrada de línea - LINE INPUT LEVEL (12):

Con este regulador puede ajustarse el volumen total de la señal de entrada. Además, permite adaptar el volumen entre las entradas de línea y las entradas de micrófono.

Manejo

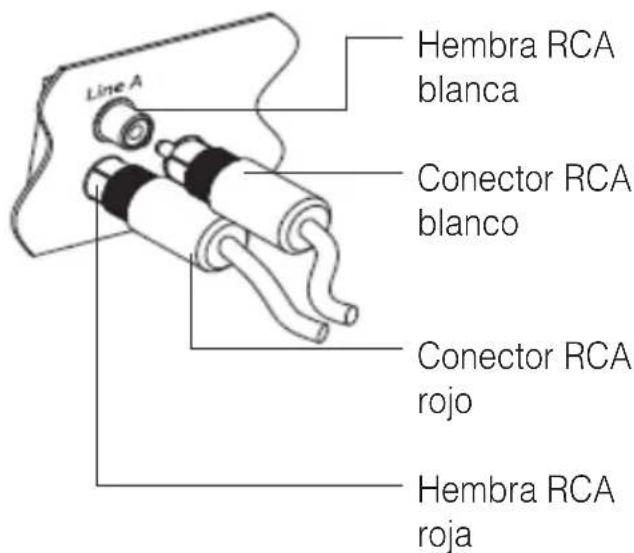

1 Con el cable de conexión suministrado, puede conectar una fuente de audio a una de las dos hembras de entrada de línea (13 y 14) de la parte posterior del aparato (figura B).

Si su televisor o su fuente de sonido no diponen de una conexión directa, enchufe un micrófono en una de las dos hembras de micrófono (15, 16).

2 Conecte los dos extremos del bucle in-ductivo tendido (figura A) a las hembras de entrada (11). Puede insertar el cable pulsando la tecla roja y negra; al soltar la tecla, el cable quedará fi jado. Al hacerlo, asegúrese de que en las conexiones sólo quede sujeta la parte desnuda del cable.

Para soltar el cable, presione hacia abajo las teclas de las hembras de entrada y tire del cable hacia fuera.

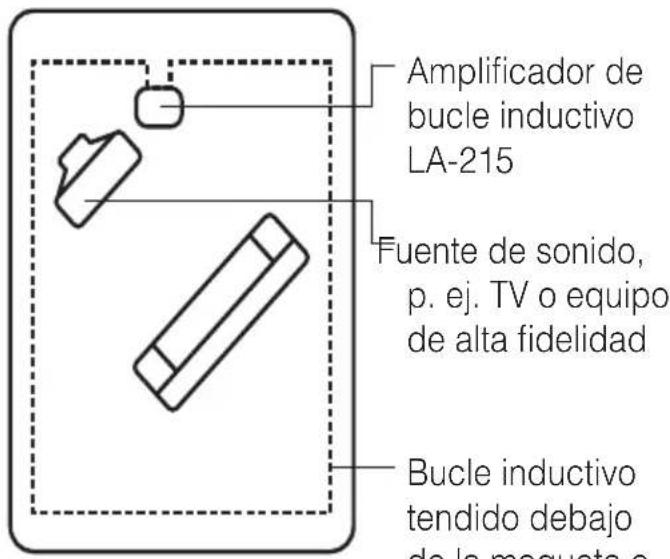

figura A

figura B

Manejo

1 Antes de enchufar el cable de red en la hembra de conexión prevista situa-da en la parte posterior del amplificador de bucle inductivo, ajuste el regulador de volumen al mínimo.
2 Para conectar el amplificador de bucle inductivo, pulse el interruptor de red (7).
3 Los usuarios de audifono deben colocar ahora los audífonos en la posición T o MT.
4 Ajuste el regulador de volumen al volumen óptimo.

Atención: antes de establecer o cortar las conexiones a la fuente de sonido, extraiga el conector de red de la toma de corriente.

Fallos y su subsanación

No hay sonido

• Compruebe si todos los cables están correctamente conectados.
• Compruebe si el amplificador está conectado.
• El audifono no está ajustado a la función T o MT.
• Compruebe si el regulador de volumen está ajustado correctamente.

Nivel bajo de volumen

• El regulador de volumen está ajustado demasiado bajo. Aumente el volumen del amplificador.
• El regulador de entrada de línea está ajustado demasiado bajo. Ajuste el regulador más alto.
• Procure sentarse lo más erguido posible. Cuanto más echado esté, más débil será la señal.

Sonido distorsionado

• Volumen del bucle inductivo demasiado alto. Gire hacia atrás el regulador de volumen.
• Cable de conexión dañado. Sustituya el cable.

Ruidos de fondo (zumbidos)

• Desconecte el amplificador de bucle inductivo; si el ruido persiste, puede tratarse de una interferencia desencadenada por otro aparato como el tele visor, tubos fluorescentes o reguladores de luz.
• Si el ruido desaparece cuando se desconecta el amplificador de bucle inductivo, puede tratarse de un fallo en el sistema, de un cable de micrófono dañado o de un ruido que se transmite a través del micrófono.

Mantenimiento y cuidado

El LA-215 es libre de mantenimiento. De haberse ensuciado el aparato, éste se debería limpiar ocasionalmente con un trapo suave y húmedo. Nunca se deberán utilizar alcohol, diluyentes u otros disolventes orgánicos. El aparato no debería exponerse por tiempos prolongados a irradiación solar directa, y además debería protegerse contra calor intenso, humedad o fuertes sacudidas mecánicas.

Aviso importante: Este producto no está protegido contra derrames o salpicaduras accidentales de agua. No coloque recipientes con agua (como por ejemplo floreros) ni objetos que produzcan una llama viva (tales como velas encendidas) encima o cerca del producto.

Garantia

El LA-215 presenta una seguridad efectiva de funcionamiento muy elevada. En caso de que, a pesar de haberse montado y operado de forma adecuada, se presenten fallos, le rogamos contactar su establecimiento especializado o directamente el fabricante. La prestación bajo garantía incluye la reparación gratuita al igual que la expedición de retorno. Requisito indispensable para ello es la expedición del embalaje original; por lo que le rogamos no desechar éste. La garantía expira con daños causados por tratamiento incorrecto o intentos de reparación por personas no autorizadas (destrucción del sello del aparato). Reparaciones de garantía sólo se ejecutan si se remite la tarjeta de garantía rellenada por el comerciante especializado resp. el certificado de garantía original al haber adquirido el aparato directamente.

En todo caso se deberá indicar el número de aparato.

Eliminación de equipos eléctricos y ectrónicos usados (a respetar en os países de la Unión Europea y países europeos con un sistema de gida independiente de este tipo de pos).

El símbolo que aparece en el producto o en su embalaje indica que este producto no debe eliminar junto con el resto de desechos, sino que debe llevarse a un centro de recogida de residuos para el reciclado de equipos eléctricos y electrónicos. Desechando estos equipos correctamente contribuye de manera importante a la protección del medio ambiente y a su salud. Desechar estos equipos incorrectamente pone en peligro el medio ambiente y su salud. El reciclaje del material ayuda a reducir la cantidad de materias primas utilizadas. Para más información sobre el reciclaje de este producto, póngase en contacto con las autoridades locales, su ayuntamiento o la tienda en la que compró el producto.

Datos técnicos

Conexión de red: 230 V AC 50 Hz 20 VA

Potencia de salida del bucle inductivo: Intensidad de salida 2,85 A a 100-5000 Hz.

El bucle inductivo tiene plena potencia de salida con una resistencia de entre 0,5 y 1,5 Ohm.

Cable de bucle inductivo: Bucle monofilar de 37 m (sección:

0,75 mm2) Longitud mínima de cable 11 m = 0,5 Ohm

Dimensiones (An x Al x P): 180 x 42 x 140 mm

Peso: 905 g

Este producto cumple las normas de la Unión Europea.

Puede obtener la declaración CE de conformidad directamente del fabricante de este producto o en un comercio especializado.

Salvo modificaciones técnicos.
