BEDIENUNGSANLEITUNG LA215 Humantechnik

Ringschleifenverstärker

GB

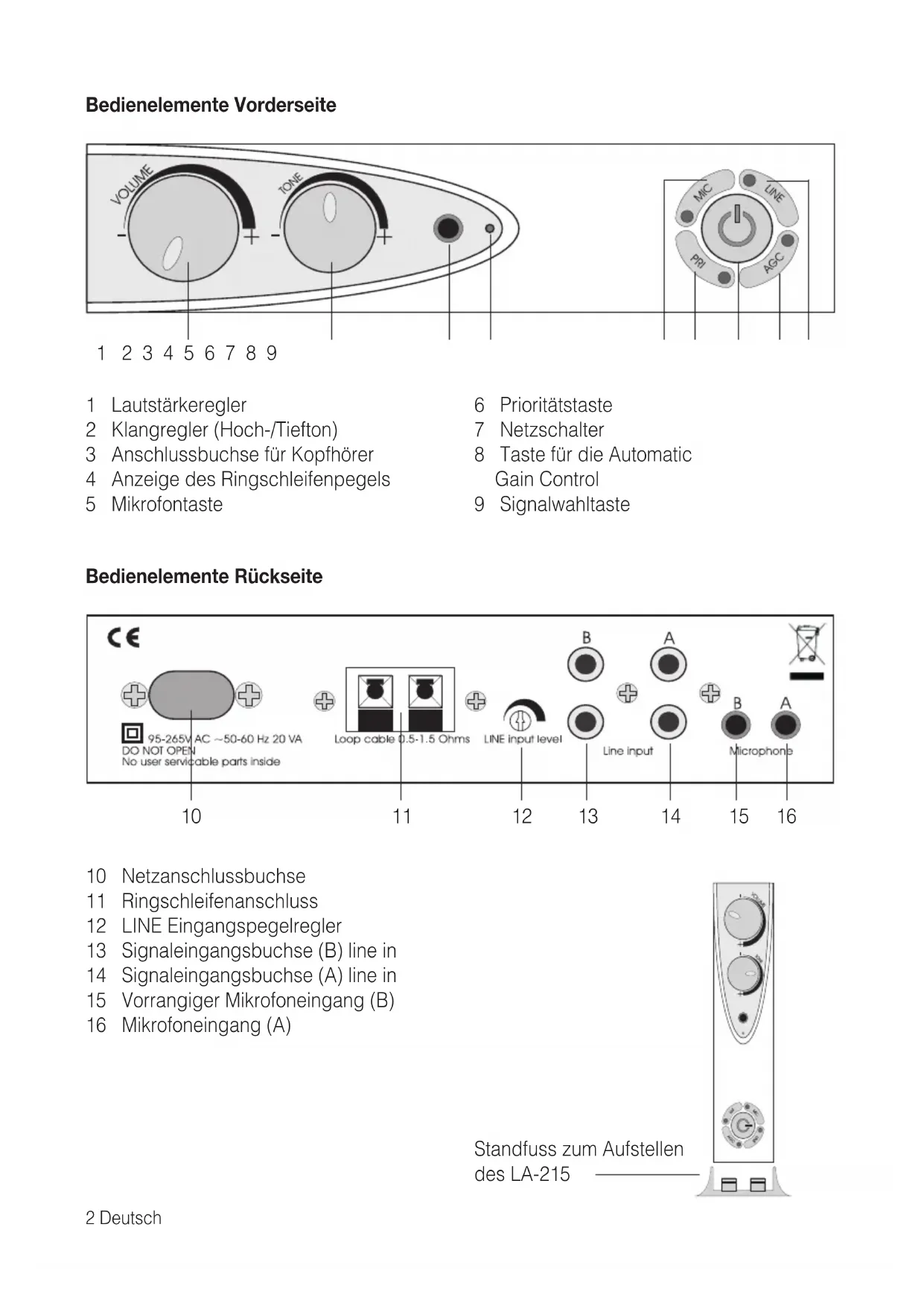

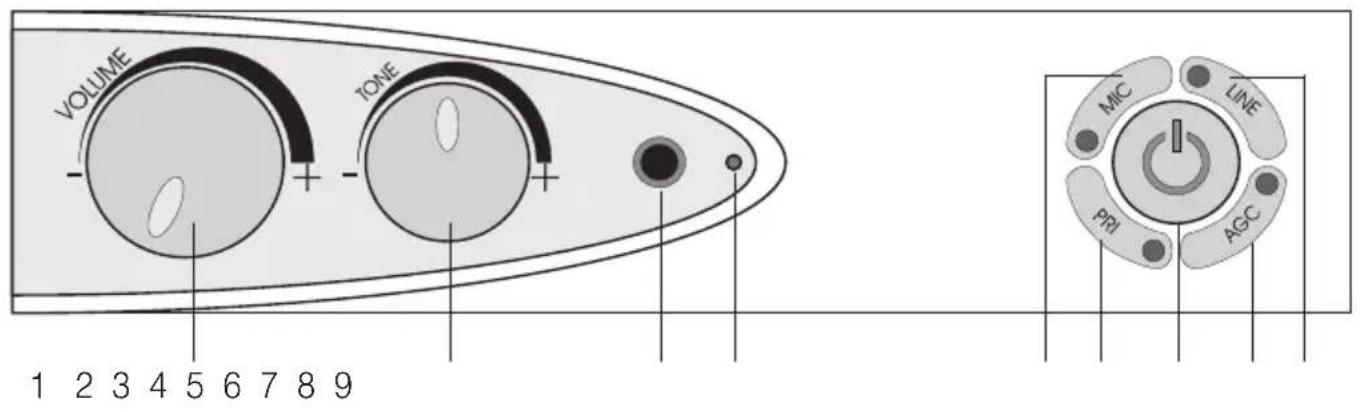

Bedienelemente Vorderseite

VOLUME TONE 1 2 3 4 5 6 7 8 9 MIC LINE PRI AGC

1 Lautstärkeregler
2 Klangregler (Hoch-/Tiefton)
3 Anschlussbuchse für Kopfhörer
4 Anzeige des Ringschleifenpegels
5 Mikrofontaste

6 Prioritätstaste
7 Netzschalter
8 Taste für die Automatic

Gain Control

9 Signalwahltaste

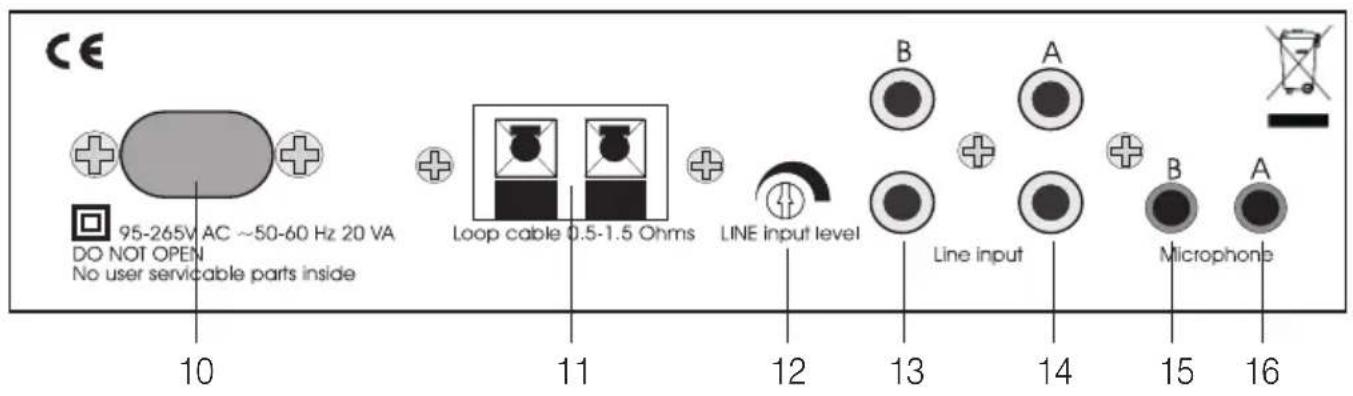

Bedienelemente Rückseite

CE 95-265V AC ~50-60 Hz 20 VA DO NOT OPEN No user servicable parts inside 10 11 12 13 14 15 16 Loop cable 0.5-1.5 Ohms LINE input level B A Line input B A Microphone

10 Netzanschlussbuchse
11 Ringschleifenanschluss
12 LINE Eingangspegelregler
13 Signaleingangsbuchse (B) line in
14 Signaleingangsbuchse (A) line in
15 Vorrangiger Mikrofoneingang (B)
16 Mikrofoneingang (A)

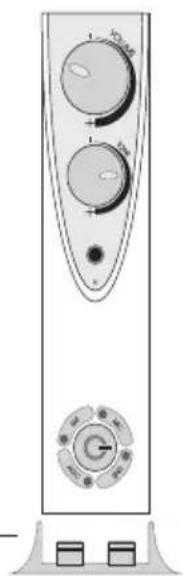

Standfuss zum Aufstellen des LA-215

Wir beglückwünschen Sie zum Erwerb Ihres Ringschleifenverstärkers LA-215. Sie haben sich dabei für ein modernes und zuverlässiges System entschieden.

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, um die Anlage richtig in Betrieb nehmen zu können und mit allen Möglichkeiten des Systems vertraut zu werden.

Standard-Lieferumfang

Überprüfen Sie bitte, ob alle nachfolgend aufgeführten Teile enthalten sind:

• Ringschleifenverstärker LA-215
• Netzkabel
• Standfuss
• Mikrofonkabel
• 37 m Ringschleifenkabel und Kabelklemmen
• Anschlusskabelset
• Bedienungsanleitung
• Garantiekarte

Sollten Teile fehlen, wenden Sie sich bitte an Ihren Fachhändler oder direkt an den Hersteller.

Funktionsprinzip

Der LA-215 nimmt Signale einer Audioquelle auf, die direkt mit einem Kabel oder über ein Mikrofon an das Gerät angeschlossen wird. In der ausgelegten Ringschleife wird ein Magnetfeld erzeugt. Mit einem Hörgerät mit eingebauter Telespule oder einem Induktiv-Empfänger können Sie die verstärkten Audiosignale (TV, Radio, Mikrofon) optimal hören.

Anzeige- und Bedienelemente Vorderseite:

Netzschalter (7):

Damit schalten Sie den LA-215 ein und aus. Nach dem Einschalten leuchtet die Kontrollleuchte.

Lautstärkeregler VOLUME (1)

Klangregler (Hoch-/Tiefton) TONE (2)

Anschlussbuchse für Kopfhörer (3):

Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker. Damit kann das Ausgangssignal des Verstärkers überprüft werden, auch wenn keine Ringschleife angeschlossen ist.

Anzeige des Ringschleifenpegels (4):

Diese Anzeige signalisiert, dass ein Signal der angeschlossenen Tonquelle in das Ringschleifenkabel eingespeist wird. Ein anfängliches Flackern ist normal, da die Anzeige auf die Signalspitzen des Eingangssignals reagiert. Der Lautstärkeregler VOLUME (1) sollte so eingestellt werden, dass die Anzeige dauernd leuchtet. Sie können das System testen, indem Sie in ein Mikrofon sprechen. Die Anzeige flackert, sobald ein Signal vom Ringschleifenkabel aufgenommen und weitergeleitet wird.

Wird eine der folgenden Tasten gedrückt, so leuchtet die jeweilige Leuchtdiode und signalisiert die entsprechende Funktion. Beim Ausschalten erlischt die Anzeige wieder.

Mikrofontaste MIC (5):

Durch Drücken dieser Taste werden die Hintergrund geräusche in lauten Räumen reduziert. Dazu muss ein Mikrofon an einem der beiden Mikrofoneingänge (15, 16) angeschlossen sein.

Prioritätstaste PRI (6):

Ein am Mikrofon ein gang B (15) anstehendes Signal wird bevorzugt verarbeitet. Hier besteht die Möglich keit, durch Anschließen eines Mikrofons eine Türklingel oder ein Telefon zu überwachen. Ist diese Funktion ausgeschaltet, so werden beide Mikrofon-eingänge gleichberechtigt verarbeitet.

Taste für die Automatic Gain Control AGC (8):

Durch Aktivieren dieser Funktion wird die Lautstärke in der Ringschleife auf die mit dem Lautstärkeregler eingestellte Höhe begrenzt. Dieses erspart Ihnen das Anpassen der Lautstärke bei unterschiedlichen Programmen.

Signalwahltaste LINE (9):

Wenn Sie 2 Au dio quellen an den LA-215 anschließen, können Sie mit dieser Taste das gewünschte Signal auswählen. Beim Einschalten des Ver stärkers ist immer Eingang A (14) aktiv. Durch Drücken der Taste aktivieren Sie den Eingang B (13). Diese Funktion steht nur bei den Line-Eingängen zur Verfügung.

Rückseite

LINE Eingangspegelregler - LINE INPUT LEVEL (12):

Mit diesem Regler kann die Gesamtlautstärke des Eingangssignals eingestellt werden. Zusätzlich kann damit die Lautstärke zwischen den Line- und den Mikofoneingängen angepasst werden.

Installation

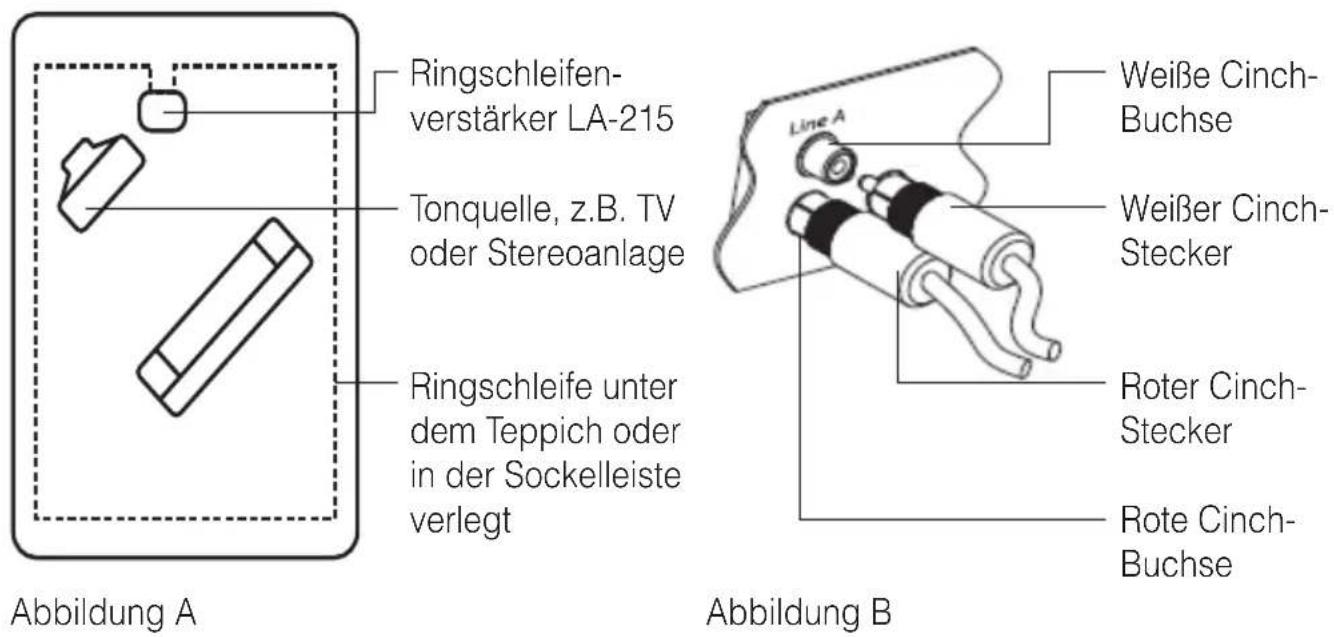

1. Mit dem mitgelieferten An schluss kabel können Sie eine Audio quelle an eine der beiden Signaleingangsbuchsen (13, 14) auf der Geräterückseite anschließen (siehe Abbildung B). Sollte Ihr TV-Gerät oder Ihre Tonquelle über keinen Direktanschluss verfügen, verwenden Sie ein Mikrofon, das Sie an eine der beiden Mikrofonbuchsen (15, 16) einstecken.

2. Verbinden Sie die beiden Enden der verlegten Ringschleife (siehe Abbil dung A) mit den Eingangs buchsen (11). Durch Drücken der roten und schwarzen Taste können Sie das Kabel einschieben und durch Los lassen der Taste fixieren. Stellen Sie dabei sicher, dass nur der abisierte Bereich des Kabels in den Anschlüssen klemmt.

Um das Kabel wieder zu lösen, drücken Sie die Tasten der Eingangsbuchsen herunter und ziehen die Kabel heraus.

Ringschleifen- verstärker LA-215

Tonquelle, z.B. TV oder Stereoanlage

Ringschleife unter dem Teppich oder in der Sockelleiste verlegt

Bedienung

1. Bevor Sie das Netzkabel in die dafür vorgesehene Anschlussbuchse an der Rückseite des Ringschleifenverstärkers einstecken, stellen Sie den Lautstärke-regler auf die niedrigste Lautstärke.
2. Um den Ringschleifenverstärker einzuschalten, drücken Sie den Netzschalter (7).
3. Hörgeräteträger müssen nun ihre Hörgeräte auf T- oder MT-Position stellen.
4. Stellen Sie den Lautstärkeregler auf die optimale Lautstärke ein.

Achtung: Bevor Sie Verbindungen zur Tonquelle herstellen oder trennen, ziehen Sie das Netzteil aus der Steckdose.

Störungen und deren Beseitigung

Kein Ton

• Überprüfen Sie, ob alle Kabel richtig angeschlossen sind.
• Kontrollieren Sie, ob der Verstärker eingeschaltet ist.
• Das Hörgerät ist nicht auf „T“ oder „MT“ eingestellt.
• Überprüfen Sie, ob der Lautstärkeregler richtig eingestellt ist.

Geringer Lautstärkepegel

• Der Lautstärkeregler ist zu leise eingestellt. Lautstärke am Verstärker erhöhen.
• Der Line Input-Regler ist zu niedrig eingestellt. Regler höher einstellen.
• Achten Sie darauf, dass Sie möglichst aufrecht sitzen. Je weiter Sie in die Liegeposition gelangen, desto leiser wird das Signal.

Verzerrter Ton

• Ringschleifenlautstärke zu hoch eingestellt. Drehen Sie die Lautstärke zurück.
• Anschlusskabel beschädigt. Ersetzen Sie das Kabel.

Hintergrundgeräusche (Brummen)

• Schalten Sie den Ringschleifenverstärker aus, wenn das Geräusch weiterhin besteht, kann es sich um eine Interferenz handeln, die durch ein anderes Gerät wie den Fernseher, Leuchtstoffröhren oder Dimmschalter ausgelöst wird.
• Verschwindet das Geräusch, wenn der Ringschleifenverstärker ausgeschaltet wird, kann es sich um einen Systemfehler, ein beschädigtes Mikrofonkabel oder um ein Geräusch handeln, das über das Mikrofon übertragen wird.

Wartung und Pflege

Der LA-215 ist wartungsfrei. Bei Verschmutzung sollten Sie das Gerät gelegentlich mit einem weichen, angefeuchteten Tuch reinigen. Achtung: Gerät vor Reinigung ausstecken! Verwenden Sie niemals Alkohol, Ver dünner oder andere organische Lösungs mittel. Das Gerät bitte nicht über längere Zeit direkter Sonneneinstrahlung aussetzen und darüber hinaus vor großer Hitze, Feuchtigkeit oder starker mechanischer Erschüt terung schützen.

Achtung: Das Gerät ist nicht gegen Spritzwasser geschützt. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät. Ebenfalls dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen, auf das Gerät gestellt werden.

Garantie

Der LA-215 weist eine hohe Betriebs-sicherheit auf. Sollten trotz sachgerechter Bedienung Störungen auftreten, setzen Sie sich bitte mit ihrem Fachhänd ler in Verbindung oder wenden Sie sich direkt an den Hersteller.

Die Garantieleistung umfasst die kostenlose Reparatur sowie den kostenlosen Rückversand. Voraussetzung dafür ist das Einsenden in der Originalverpackung, werfen Sie diese also nicht weg.

Die Garantie verfällt bei Schäden, die durch unsachgemäße Behandlung oder Reparaturversuchen von nicht autorisierten Personen (Zerstörung des Gerätesiegels) herbeigeführt wurden.

Garantiereparaturen werden nur bei Einsendung der ausgefüllten Garantie karte und einer Kopie der Rechnung/Kassenbeleg des Fachhändlers durchgeführt. Die Gerätenummer muss in jedem Fall mit angegeben werden.

Entsorgung von gebrauch ten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Euro päischen Union und anderen europäischen Ländern mit einem se paraten Sammel system für diese Ge räte). Das Symbol auf dem Pro dukt oder seiner Verpa ckung weist darauf hin, dass dieses Produkt nicht als normaler Haushalts abfall zu behandeln ist, sondern an einer Annahme stelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Ent sorgen dieses Produkts schützen Sie die Umwelt und die Ge sundheit Ihrer Mit men schen. Umwelt und Gesund heit werden durch falsches Ent sorgen gefährdet. Materialrecycling hilft den Verbrauch von Roh stoffen zu verringern. Weitere Infor mationen über das Re cycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungs betrieben oder dem Geschäft, in welchem Sie das Produkt gekauft haben.

Technische Daten

Netzanschluss: 230 V AC 50 Hz 20 VA

Ausgangsleistung der Ringschleife: 2,85 A Ausgangsstrom bei 100-5000 Hz.

Die Ringschleife hat die volle Ausgangsleistung bei einem Widerstand zwischen 0,5 und 1,5 Ohm

Ringschleifenkabel: Einadriges Ringkabel mit 37 m

(Querschnitt 0,75 mm ^2 ).

Minimale Kabellänge 11 m = 0,5 Ohm

Abmessungen (BxHxT): 180 x 42 x 140 mm

Gewicht: 905 g

Dieses Produkt entspricht den Normen der Europäischen Union.

EG Konformitätserklärungen können Sie bei Ihrem Fachhändler oder direkt beim Hersteller dieses Produkts erhalten.

Technische Änderungen vorbehalten.
