LA215 - Sistema hi-fi Humantechnik - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore a loop magnetico
Marca	Humantechnik
Modello	LA215
Dimensioni (L x A x P)	180 x 42 x 140 mm
Peso	905 g
Alimentazione	230 V c.a., 50 Hz, 20 VA
Potenza di uscita loop magnetico	2,85 A (corrente di uscita da 100 a 5000 Hz)
Resistenza di loop raccomandata	Da 0,5 a 1,5 Ohm
Cavo di loop fornito	37 m, sezione 0,75 mm²
Lunghezza cavo minima	11 m (per 0,5 Ohm)
Ingressi audio	2 ingressi linea (A e B, RCA), 2 ingressi microfono (di cui uno prioritario, jack)
Uscita cuffia	Presa jack 3,5 mm
Regolazioni	Volume, tonalità (bassi/alti), priorità microfono, AGC, selezione sorgente
Display	Indicatore luminoso livello di loop
Funzioni speciali	AGC (controllo automatico del guadagno), priorità microfono, riduzione dei rumori di fondo
Manutenzione	Pulizia con un panno morbido leggermente umido
Sicurezza	Non protetto contro gli schizzi d'acqua; non esporre a umidità, calore o vibrazioni
Garanzia	Riparazione gratuita a condizioni (restituzione nell'imballaggio originale, buono garanzia)
Accessori inclusi	Cavo di collegamento, supporto verticale, cavo microfono, cavo loop 37 m, fascette, set di cavi, manuale d'uso, buono garanzia
Norme	Conforme alle norme dell'Unione Europea (dichiarazione CE disponibile)

Domande frequenti - LA215 Humantechnik

Come collegare il cavo del loop magnetico?

Collegare le due estremità del cavo di loop ai connettori di ingresso (11) sul retro dell'apparecchio. Premere il pulsante rosso o nero per inserire il cavo spellato, quindi rilasciare per fissare. Per scollegare, premere di nuovo il pulsante e tirare.

Come regolare il volume?

Utilizzare la manopola VOLUME (1) sul pannello frontale. Ruotarla per aumentare o diminuire il volume. Regolare anche l'impostazione LINE INPUT LEVEL (12) sul retro se necessario.

Cosa fare se non sento alcun suono?

Controllare che tutti i cavi siano collegati correttamente, che l'amplificatore sia acceso (interruttore 7) e che l'apparecchio acustico sia impostato sulla posizione T o MT. Assicurarsi anche che il volume non sia al minimo.

Come utilizzare la funzione di priorità microfono?

Premere il tasto PRI (6) sul pannello frontale. Il segnale proveniente dall'ingresso microfono B (15) verrà trattato in priorità, utile per un campanello o un telefono.

A cosa serve la funzione AGC?

Il tasto AGC (8) attiva il controllo automatico del guadagno. Limita il volume ai picchi e armonizza i segnali troppo forti, evitando di dover regolare il volume manualmente.

Come pulire l'amplificatore LA215?

Scollegare prima l'apparecchio. Utilizzare un panno morbido leggermente umido. Non utilizzare mai alcol, diluenti o altri solventi organici.

Posso usare una cuffia con questo apparecchio?

Sì, collegare una cuffia con spinotto jack 3,5 mm alla presa cuffia (3) sul pannello frontale. Ciò consente di controllare il segnale di uscita anche senza loop magnetico.

Come selezionare tra due sorgenti audio?

Utilizzare il tasto LINE (9) sul pannello frontale. All'accensione, l'ingresso A (14) è attivo. Premere il tasto per passare all'ingresso B (13). Questa funzione è disponibile solo sugli ingressi linea.

Perché l'indicatore del livello di loop lampeggia?

L'indicatore (4) reagisce ai picchi del segnale di ingresso. Un lampeggiamento è normale. Per un funzionamento ottimale, regolare il volume (1) in modo che l'indicatore brilli in modo continuo.

Qual è la garanzia dell'apparecchio?

La garanzia comprende la riparazione gratuita, inclusa la rispedizione, a condizione di restituire l'apparecchio nel suo imballaggio originale con il buono garanzia compilato o una copia della fattura. Non copre i danni dovuti a cattiva manipolazione.

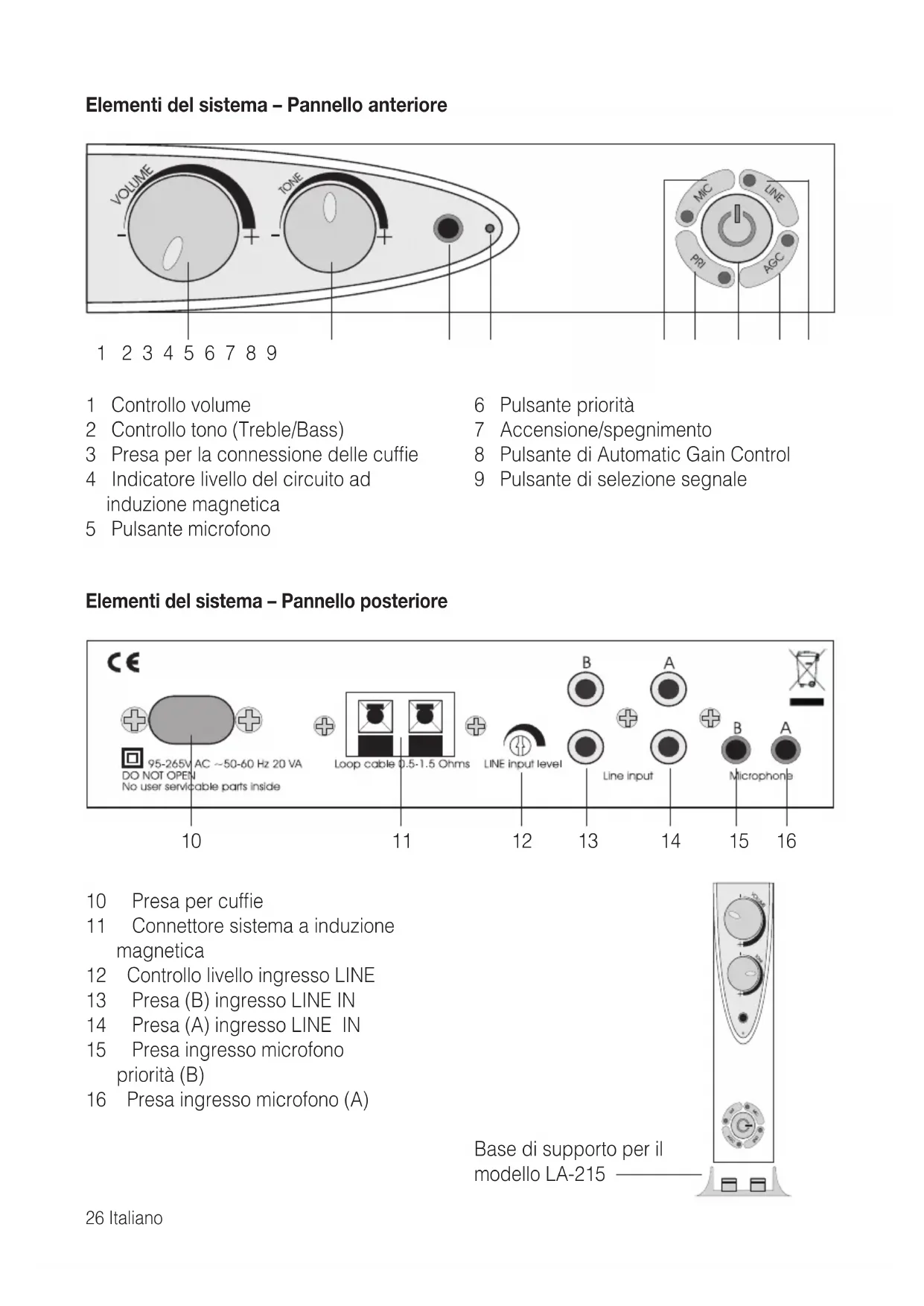

MANUALE UTENTE LA215 Humantechnik

Istruzioni per l'uso

Pagina 26

Amplificatore per sistemi a induzione magnetica

E

1 Controllo volume
2 Controllo tono (Treble/Bass)
3 Presa per la connessione delle cuffie
4 Indicatore livello del circuito ad induzione magnetica
5 Pulsante microfono

6 Pulsante priorità
7 Accensione/spegnimento
8 Pulsante di Automatic Gain Control
9 Pulsante di selezione segnale

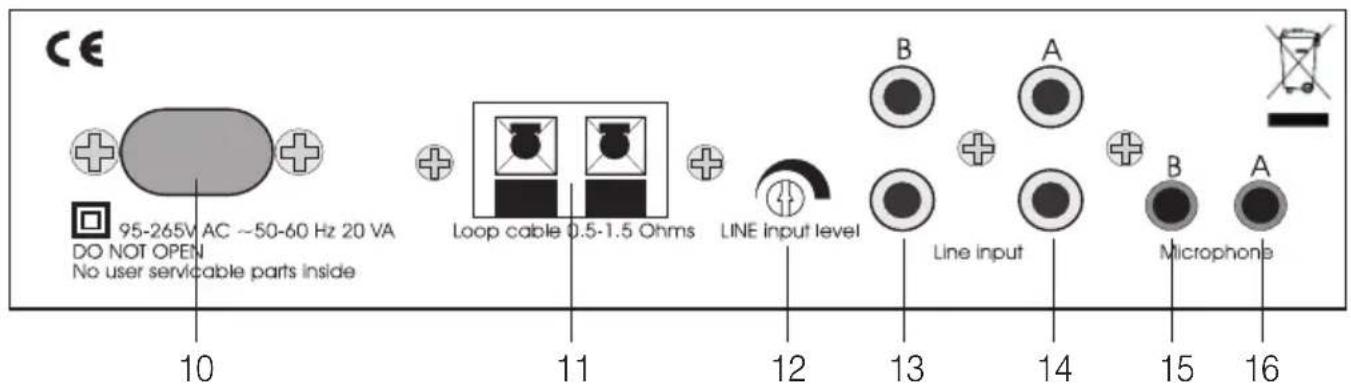

Elementi del sistema – Pannello posteriore

10 Presa per cuffie
11 Connettore sistema a induzione magnetica
12 Controllo livello ingresso LINE
13 Presa (B) ingresso LINE IN
14 Presa (A) ingresso LINE IN
15 Presa ingresso microfono priorità (B)
16 Presa ingresso microfono (A)

Base di supporto per il modello LA-215 —

Congratulazioni per l'acquisto dell'amplificatore per sistemi a induzione magnetica LA-215. Avete scelto un sistema moderno ed affidabile!

Vi invitiamo a leggere attentamente le istruzioni per l'uso che vi permet te ranno di mettere correttamente in funzione l'impianto e di co noscere tutte le possibilità che questo offre.

Elementi della confezione standard

Controllare che i seguenti elementi siano contenuti nel vo lume di fornitura:

• Amplificatore per sistemi a induzione magnetica LA-215
• Cavo di alimentazione
• Base
• Cavo microfono
• 37 m di cavo con morsetti per sistema a induzione
• Serie di cavi di connessione
• Istruzioni per l'uso
• Scheda della garanzia
  Se dovessero mancare alcuni degli oggetti elencati nel volume di fornitura, rivolgersi subito al rivenditore autorizzato o direttamente al produttore.

Funzionamento

Il modello LA-215 riceve i segnali da una fonte audio direttamente collegata al dispositivo tramite cavo o via microfono. All'interno del sistema si genera un campo magnetico. Grazie all'utilizzo di un apparecchio acustico con teleloop integrato o ricevitore a induzione è possibile ascoltare i segnali audio amplificati (TV, radio, microfono) al volume desiderato.

Display ed elementi operativi

Pannello anteriore

Accensione/spegnimento (7):

Pre mere questo pulsante per accendere e spegnere l'apparecchio LA-215. Dopo l'accensione del dispositivo, la spia si illumina e la presa A per l'ingresso linea (14) risulta attiva.

Controllo volume VOLUME (1)

Controllo tono (Alto/Basso) TONE (2)

Presa per la connessione delle cuffie (3):

Per il collegamento di una cuffia con presa da 3,5 mm. In questo modo è possibile controllare il segnale in uscita dall'amplificatore anche quando il sistema a induzione non è collegato.

Indicatore livello del circuito ad induzione magnetica (4):

Questo indicatore segnala che il cavo del circuito ad induzione magnetica viene alimentato con un segnale proveniente dalla sorgente sonora collegata. Uno sfarfallio iniziale è normale, poiché l'indicatore reagisce ai picchi del segnale d'ingresso. Regolare il regolatore di volume (1) in modo da ottenere un'accensione permanente dell'indicatore.

Se è stato premuto uno dei seguenti pulsanti, il corrispettivo led (Light Emitting Diode) si accende per indicare la funzione attivata. Premendo nuovamente il pulsante, la spia si spegne.

Pulsante microfono MIC (5):

Premere questo pulsante per ridurre i disturbi di fondo negli ambienti più rumorosi.

Pulsante priorità PRI (6):

I segnali rilevati nell'ingresso microfono B (15) vengono trattati come segnali di priorità. In questo modo è possibile tenere sotto controllo il campanello della porta d'ingresso oppure il telefono. Se questa funzione è disattivata i due ingressi microfono sono trattati con priorità identica.

Pulsante di Automatic Gain Control AGC (8):

Con l'attivazione di questa funzione il volume nel sistema ad induzione magnetica viene limitato al livello impostato con il regolatore di volume. In questo modo si elimina la necessità di regolare continuamente il volume per programmi diversi.

Pulsante di selezione segnale LINE (9):

Se al modello LA-215 vengono collegate 2 sorgenti audio, premere questo pulsante per selezionare il segnale da ascoltare. Dopo l'accensione dell'amplificatore, l'ingresso linea A (14) è sempre attivo. Premere questo pulsante per attivare l'ingresso linea B (13). Questa funzione non è disponibile per le prese di ingresso microfono.

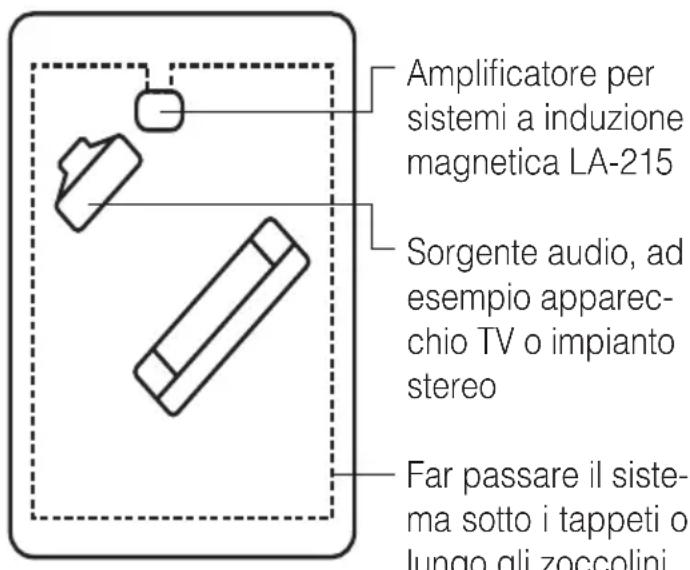

Figuur A

Pannello posteriore

Controllo livello ingresso LINE - LINE INPUT LEVEL (12):

Questo regolatore permette di regolare il volume complessivo del segnale d'ingresso. Inoltre offre la possibilità di adattare il volume tra gli ingressi, Line' e microfono.

Istruzioni d'uso

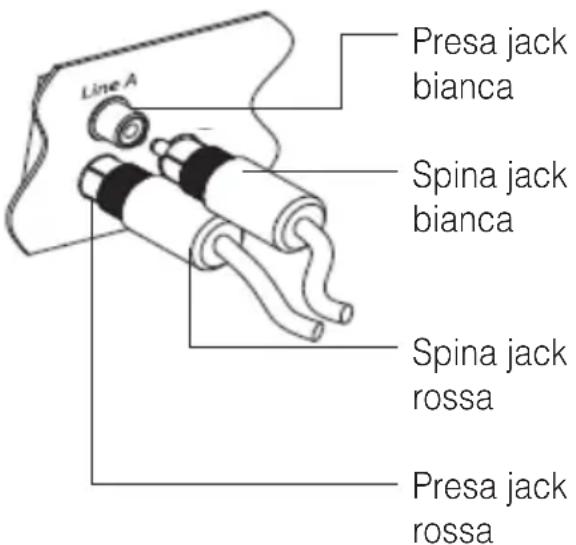

1 Utilizzando il cavo di connessione in dotazione con l'apparecchio, collegare una sorgente audio a una delle due linee negli ingressi (13, 14) nel pannello posteriore (Fig.B). Se l'apparecchio TV oppure la sorgente audio non dispone di un collegamento diretto, utilizzare un microfono e collegarlo ad una delle due prese per microfono (15, 16).

2 Collegare le due estremità del sistema a induzione magnetica (Fig. A) alle prese dell'ingresso (11). Premere il pulsanterosso e nero per inserire il cavo e rilasciare il pulsante per fissare il cavo in posizione. Assicurarsi che soltanto la parte spellata del cavo tocchi i contatti.

Perrimuovere il cavo premerenuovamente il pulsante ed estrarre il cavo.

Figuur B

Istruzioni d'uso

1 Prima di inserire il cavo di alimentazione nella rispettiva presa di collegamento sul retro dell'amplificatore per sistemi ad induzione magnetica regolare il volume al livello più basso possibile.
2 Premere il pulsante di accensione/spegnimento (7) per accendere l'amplificatore per sistemi a induzione magnetica.
3 Impostare alla posizione "T" o "MT" l'apparecchio acustico.
4 Regolare il volume all'impostazione desiderata.

Importante: prima di collegare o scollegare una sorgente audio estrarre sempre il cavo di alimentazione dalla presa a muro.

Risoluzione degli errori

Audio inattivo

• Controllare che tutti i cavi siano correttamente collegati.
• Controllare che l'amplificatore sia acceso.
• Controllare che l'apparecchio acustico sia impostato su "T" o "MT".
• Controllare se il regolatore del volume è impostato correttamente.

Volume insufficiente dell'audio

• Il volume è regolato su un valore troppo basso. Aumentare il volume nell'amplifi - catore.
• La regolazione dell'ingresso linea è regolata su un valore troppo basso. Aumenta -re la regolazione dell'ingresso linea.
• Mantenere una posizione ben diritta da seduti; tanto più ci si distende, tanto più debole diventa il segnale.

Distorsione del suono

• Il volume del sistema a induzione magnetica è regolato su un valore troppo elevato. Abbassare il volume.
• Il cavo di connessione è danneggiato. Sostituire il cavo.

Rumore di fondo (ronzio)

• Spegnere l'amplificatore del sistema a induzione magnetica. Se il rumore persiste, l'interferenza è causata da un altro apparecchio, come luci al neon, regolatori di luminosità o TV dal microfno.
• Se non si avverte più alcun rumore di fondo quando l'amplificatore è spento, il problema potrebbe essere causato da un malfunzionamento del sistema, da un cavo del microfono danneggiato oppure da un rumore trasmesso.

Manutenzione

Tutti gli apparecchi non necessitano di manutenzione. Pulire le possibili impurità con un panno umido e morbido. Non utilizzare mai alcool, diluenti o altri solventi organici. Evitare una prolungata esposizione degli apparecchi lai raggi solari e proteggerli da eccessivo calore, umidità elevata e da forti scosse meccaniche.

Avviso importante: Questo prodotto non è protetto dagli schizzi. Non appoggiare contenitori di liquidi (ad esempio un vaso da fiori), né fiamme libere (ad esempio una candela) nelle vicinanze del prodotto.

Garanzia

LA-215 ha un funzionamento estremamente sicuro. Se si dovessero però presentare dei guasti, nonostante la si sia montata ed utilizzata correttamente, contattare il rivenditore specializzato o rivolgersi direttamente al produttore.

La prestazione di garanzia comprende la riparazione gratuita e la spedizione di ritorno gratuita dopo che è stata inviata anche la confezione originale, che de ve pertanto essere conservata.

La garanzia perde validità in caso di danni provocati da un utilizzo improprio o da tentativi di riparazione da parte di persone non autorizzate (distruzione del sigillo di garanzia).

Le riparazioni saranno eseguite solo durante il periodo di validità della garanzia, dietro invio della scheda di garanzia unitamente a una copia della fattura o dello scontrino di acquisto.

Deve in qualsiasi caso essere indicato anche il numero dell'apparecchio.

Smaltimento delle apparecchiature elettriche ed elettroniche (norme da osservare nei paesi dell'Unione Europea e in altri paesi europei nei quali sia prevista la raccolta separata di questo tipo di apparecchiature). Il simbolo riportato sul prodotto o sulla confezione indica che il telefono non deve essere smaltito attraverso i normali canali di smaltimento dei rifiuti domes tici ma portato a un centro di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche.

Il corretto smaltimento dell'apparecchio telefonico rappresenta un contributo attivo alla protezione dell'ambiente e della sa lute dei cittadini. Al contrario, uno smaltimento non corretto costituisce un pericolo per l'ambiente e la salute dei cittadini. Il riciclaggio dei materiali contribuisce a ridurre l'utilizzo delle materie prime.

Per ulteriori informazioni sul riciclaggio di questo prodotto rivolgersi alle autorità locali, al Comune o al negozio presso il quale è stato effettuato l'acquisto.

Dati tecnici

Alimentazione: 230 V CA, 50 Hz, 20 VA

Potenza di uscita del sistema: Intensità della corrente in uscita:

2,85 A a 100-5000 Hz.

Il sistema presenta la massima tensi

one in uscita con resistenza compresa

tra 0,5 e 1,5 ohm.

Cavo del sistema: Cavo monofilo del sistema, lunghez za 37 m

(spessore 0,75 mm ^2 ).

Lunghezza minima del cavo 11 m = 0,5 ohm

Dimensioni (LxAxP): 180 x 42 x 140 mm

Peso: 905 g

Prodotto conforme alle direttive dell'Unione Europea.

Per ottenere una dichiarazione di conformità CE di questo articolo rivolgersi al proprio rivenditore o direttamente al produttore.

Ci riserviamo di effettuare modifiche tecniche.
