BEDIENUNGSANLEITUNG CM1 Humantechnik

Kommunikationssystem

GB

Allgemeine Informationen

Das Kommunikationssystem CM-1 dient dazu, Menschen mit Beeinträchtigung des Hörvermögens die Teilnahme an Geschäftschen unter schwierigen Situationen spürbar zu erreichten.

Achten Sie bei jeder Inbetriebnahme sorgfältig darauf, dass die Lautstärke am CM-1 Empfänger für ihre persönlichen Belange korrekt eingestellt ist, um möglich Schäden durch überhöhte Lautstärke zu vermeiden. Stellen Sie dazu den Lautstärkeregler auf einen niedrigen Wert ein.

Das Kommunikationssystem CM-1 enthält verschluckbare Kleinteile und ist für Kinder unter 3 Jahren nicht geeignet.

Bei nicht bestimmungsgemäßem Gebrauch schließt der Hersteller jederwede Haftung für Sach- und Personenschäden aus.

Allgemeine Informationen Seite 2

Standardlieferumfang 4

Inbetriebnahme und Beschreibung der Bedienung

Das CM-1 Kommunikationssystem 5

CM-1 Empfänger 5

CM-1 Sender 9

CM Ladegerat 12

Zwei CM-Ladegeräte miteinander verbinden 14

Transporttasche

14

Das Kommunikationsystem CM-1im tätiglichen Betrieb

Bei einem Vortrag 15

Am runden Tisch« 16

Im direkten Dialog 17

Auf Reisen - im Auto, im Zugabteil oder im Flugzeug 17

Musik oder Fernsehprogramme genießen 18

Die Sendefrequenz wechseln 18

Anhang

Sicherheitshinweise 19

Wartung und Pflege 20

Garantie 20

Umwelthinweis/Entsorgung 20

Technische Daten 21

CE-Zeichen 21

Standardlieferumfang

1

6

5

2

8

3

4

7
1
0

Der vollständige Verpackungsinhalt umfasst folgende Komponenten:

Nr. Gerätekomponente gefelieferte Anzahl

1 CM-1 Sender 1
2 CM-1 Empfänger mit Teleschlinge 1
3 CM Ladegerät mit Brückenenelement und 2 Sicherheitsschrauben
4Netzteil1
5 Teleschlinge (Induktionsschlaufe) 1
6Trageschlaufe 1
7 Stift zur Einstellung der Sendefrequenz 1
8 Audiokabel 1
9 Transporttasche 1
10 Akku (Typ «AAA«) 3
Bedienungsanleitung 1
Garantiekarte 1

Inbetriebnahme und Beschreibung der Bedienung

Das CM-1Kommunikationssystem

Das CM-1 Kommunikationssystem überträgt Sprache, Musik und Töne drahtlos zwischen CM-1 Sender und CM-1 Empfänger, die maximal 30 m voneinander entfernt sein dürfen.

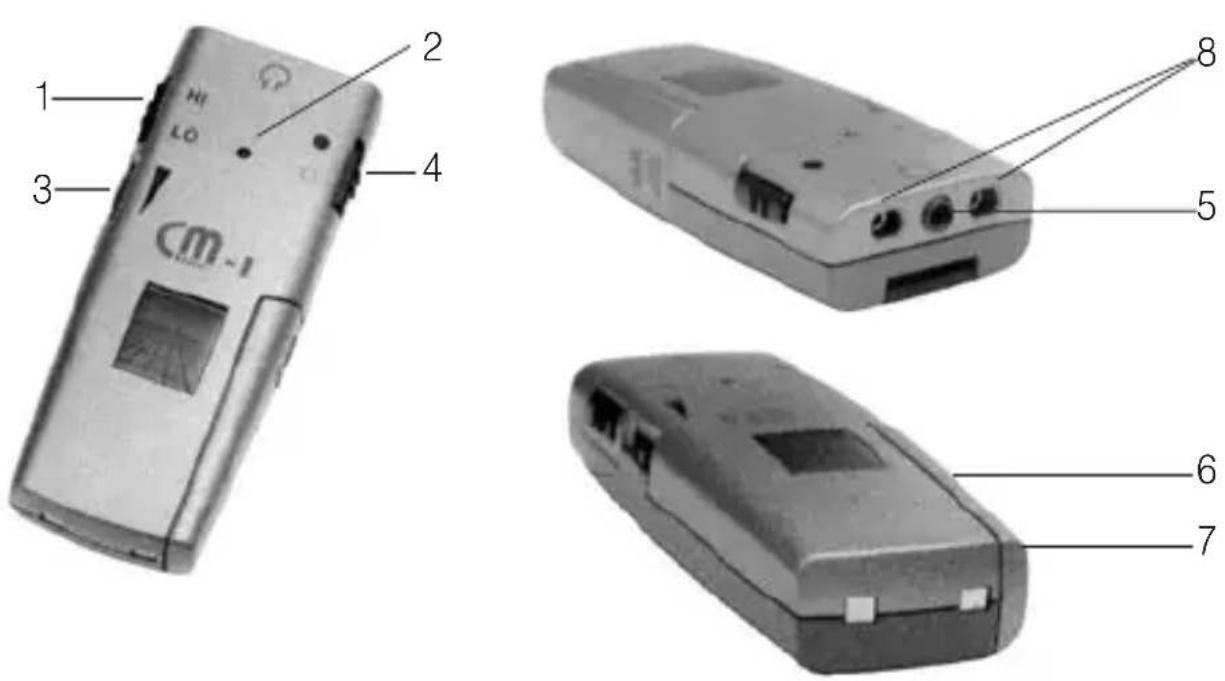

CM-1Empfänger

Nr. Bedienelement Funktion und Anwendung CM-1Empfänger

1 HI/LO Schalter-HI Betont die Übertragung der Hochtone Wahlschalterstellung LO Betont die Übertragung der Tieftöne
2 LED (rot) Anzeige des Ladezustands des Akkus bei eingeschlatem Gerät

Dauerlicht Der Akku ist ausreichend geladen.
Blinklicht Wiederaufladung erforderlich.
kein Licht Akku entladen. CM-1 Empfänger zum Nachladen des Akkus in das CM-Ladegerat stellen.

Nr. Bedienelement Funktion und Anwendung CM-1Empfänger

3 Lautstärke- Schalter- 0 Keine wirksame Tonübertragung reglerstellung 1,2 Geringe Lautstärke. (Empfohlene

Stellung bei Inbetriebnahme)

3,4 Mittlere Lautstärke

5,6 Hohe Lautstärke

4 Ein-/Aus-Schalter-Einschalterstellung

Schieber den Schalter nach oben, um ihren CM-1 Empfänger einszuschalten Aus Schieber den Schalter nach unten, um ihren CM-1 Empfänger auszuschalten

5 Kopfhörer- Mänglichkeit zum direkten Anschluss eines Kopfhörers an Schluss

6 Frequenzwahl- Im Batteriefach des CM-1 Empfängers befindet sich ein schalter Schiebe schalter für die Einstellung der 3 folgenden

Frequenzbereiche:

Schalter-A 863,500 MHz

stellung B 864,000 MHz

C 864,500 MHz

7 Batteriefach-Das Batteriefach befindet sich auf der rechten unterdeckel Geräteseite und nimmt den Akku auf

8 Teleschlinge Anschlussbuchse für die Teleschlinge

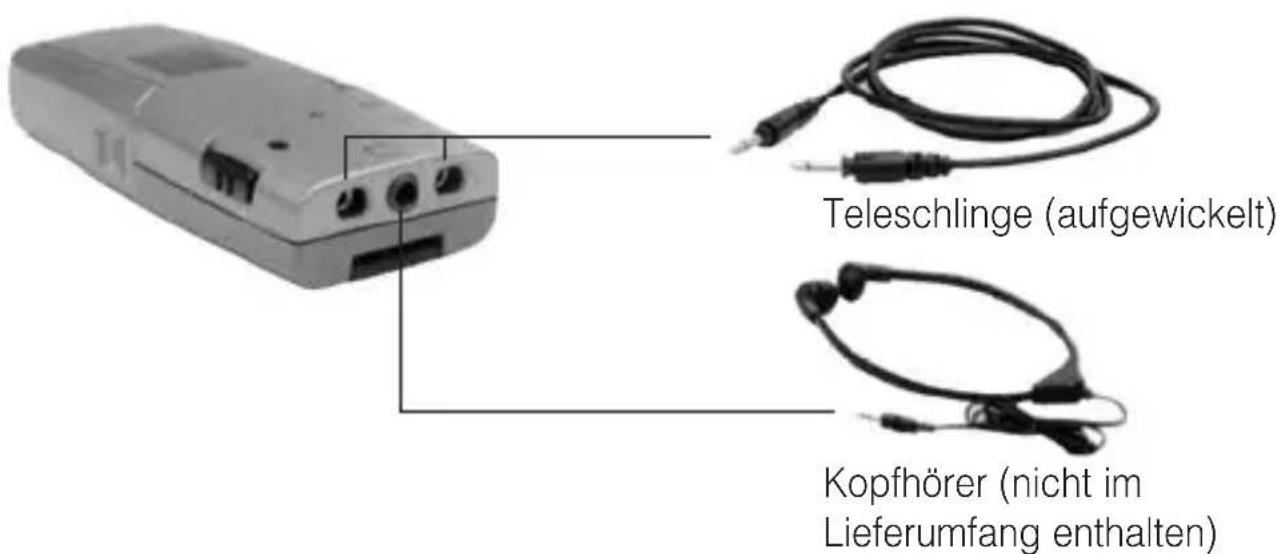

Teleschlinge in den CM-1Empfänger einsetzen:

Der CM-1 Empfänger kann auf zwei Arten betrieben werden:

• über die mitgelieferte Teleschlinge
• über Kopfhörer (nicht im Lieferumfang enthalten)

Voraussetzung für die erfolgreiche Übertragung über die Teleschlinge ist, dass Ihr Hörgerät über eine eingebaute Teespule (T-Spule) verfügt, mit der die Toninformationen induktiv an Ihr Hörgerät übermittelt werden. Meist befindet sich an den Hörgeräten ein kleiner Umschalter (T/MT), mit dem Sie Ihr Hörgerät auf induktiven Empfangstellen konnen.

1. Führer Sie die beiden Stecker bis zum Anschlag in die Buchsen an der Geräteoberseite ein. DieSECTIONe Markierung der Stecker zeigt in Richtung auf die Kopfhörerbuchse.
2. Drehen Sie die Stecker um 90^ , so dass die beiden Markierungen in Richtung Geräteoberseite zeigen.

Akku (Batterie) in den CM-1Empfänger einsetzen:

Für den Betrieb wird ein wiederaufladbarer Akku vom Typ "AAA" verwendet. Verwenden Sie bei Bedarf ausschließlich Original-Ersatzakkus.

Der Betrieb mit einer nicht wiederaufladbaren Batterie ist ebenfalls möglich. Wenn Sie Ihr CM-1 Kommunikationssystem mit Batterien betreiben, daß der Empfänger nicht in das CM-Ladegerät gesteckt werden.

Achten Sie darauf, den Akku oder die Batterie polungsgerecht in das Batteriefach einzusetzen. Im Batteriefachboden ist die vorgeschriebene Einbaurichtung grafisch abgebildet.

Bitte beachten Sie, dass dieser Akku zum Zeitpunkt der Auslieferung nicht ausreichend geladen ist und eine erste Komplettaufladung über das CM-Ladegerät noch erfolgen muss.

1. Schalten Sie ihren CM-1 Empfänger aus.
2. Entfernen Sie den Batteriefachdeckel Ihres CM-1 Empfängers.
3. Legen Sie den mitgelieferten Akku in das Batteriefach ein (Polung beachten!).
4. SchlieBen Sie das Batteriefach.
5. Stellen Sie den CM-1 Empfänger in eines der CM-Ladegeräte.

Die rechte LED des CM-Ladegerätes leuchtet während des gesamten Ladevorgangs rot. Nach 10 Stunden ist der Akku voll aufgeladen und die LED leuchtet nun grün.

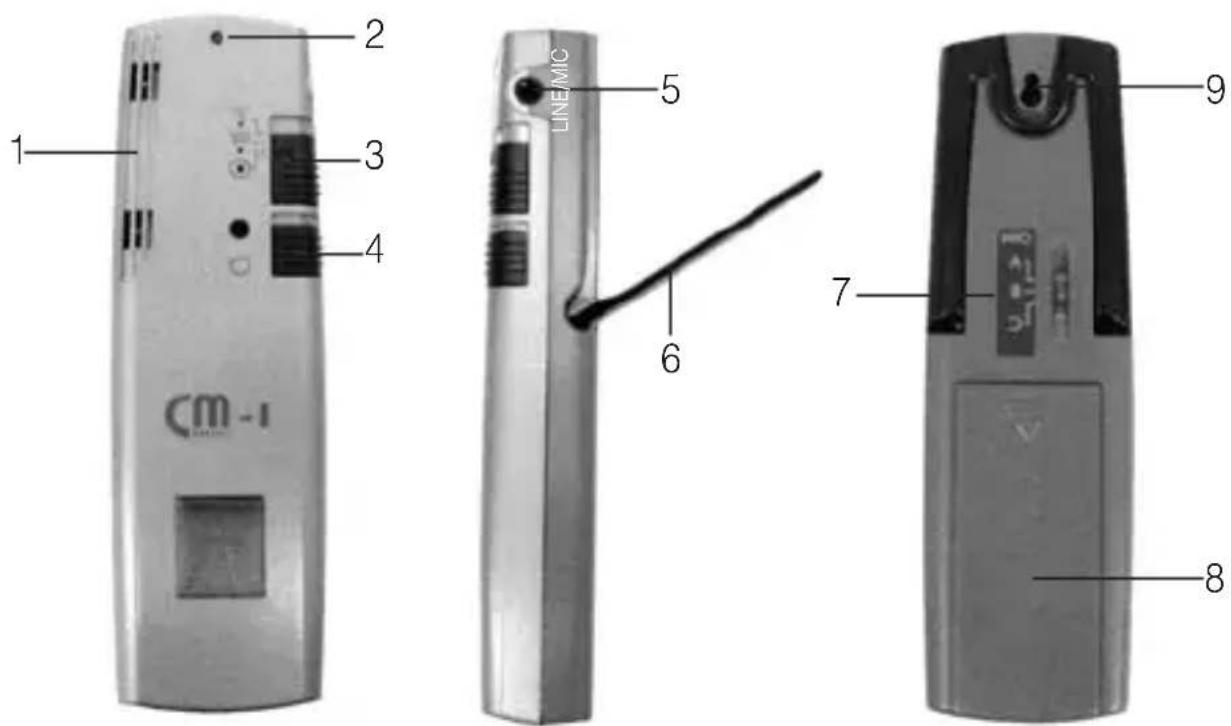

CM-1Sender

Nr. Bedienelement Funktion und Anwendung CM-1Sender

1 Mikrofon-Zwei Mikrofone in definiertem Abstand zur räumlichen Einheit Aufnahme der Gerausche.
2 LED (rot) Anzeige des Ladezustands des Akkus bei eingeschalteten Gerät

Dauerlicht Der Akku ist ausreichend geladen.
Blinklicht Wiederaufladung erforderlich.
kein Licht Akku entladen. CM-1 Sender zum Nachlagen des Akkus in das CM-Ladegerät stellen.

3 Wahlschalter Schalter- Super Zoom Dialog: schwacht störende Gefür die Be-stellung rausche von den Seiten und von triebsarten hinten hörbar ab. Bei einge

schaltetem Gerät wird der Wechsel in diese Schalterstellung mit drei Signalimpulsen akustisch angezeigt.

Zoom Vortrag: schwacht störende Ge-

räusche von hinten hörbar ab und verstärkt gleichzeitig Signale von vorne. Bei eingeschalteten Gerät wird der Wechsel in diese Schalterstellung mit zwei Signalimpulsen akustisch angezeigt.

Omni

Raumhören: verstärkt die Signale aus allen Richtungen. Bei eingeschalteten Gerät wird der Wechsel in diese Schalterstellung mit einem Signalimpuls akustisch angezeigt.

4 Ein-/Aus- Schalter- Ein Schieber den Schalter nach

schalterstellung

oben, um ihren CM-1Sender ein-zuschalten.

Aus Schieben Sie den Schalter nach

unter, um ihren CM-1 Sender auszuschalten.

5 Audio-/Mikrofon-Eingangbuchse

Möglichkeit zum direkten Anschluss des CM-1 Senders an ihren Fernseher oder ihre Stereoanlage. Verwenden Sie das mitgelieferte Audiokabel. An Stelle des Audiokabels können Sie auch ein externes Mikrofon (Sonderzubehr) anschließen. (Bei Betrieb mit dem externen Mikrofon wird das integrierte Mikrofon ausgeschaltet.)

6 Stativ Ausklappbares Stativ

7 Frequenzwahl- Auf der Geräterückseite befindet sich ein Schiebeschalter schalter für die Einstellung der 3 folgenden Frequenzbereiche:

Schalter- A 863,500 MHz
stellung B 864,000 MHz
C 864,500 MHz

Schieben Sie den Wahlschalter mit dem mitgelieferten Stift in die gewünschte Frequenzposition.
Beachten Sie stets, dass CM-1 Sender und CM-1 Empfänger auf gleiche Frequenzbereiche eingestellt sein mussen. Unterschiedliche Frequenzbereiche verhindern jeder Übertragung.

8 Batteriefach- Das Batteriefach befindet sich auf der Geräterückseite deckel und nimmt die beiden Akkus auf.
9 Aufnahme- Führren Sie den Knauf der Umhängekordel in den kreisvorrichtung runden Teil der Vorrichtung ein und rasten Sie den Knauf Umhänge- spürbar ein, indem Sieihn in Richtung der Gerätespitze kordel verschieben.

Akkus (Batterien) in den CM-1Sender einsetzen:

Für den Betrieb werden zwei wiederaulabbare Akkus vom Typ "AAA" verwendet.
Verwenden Sie bei Bedarf ausschließlich Original-Ersatzakkus.
Der Betrieb mit nicht wiederaulabaren Batterien ist ebenfalls möglich.

Wenn Sie Ihr CM-1 Kommunikationsystem mit Batterien betreiben, daß der Sender nicht in das CM-Ladegerät gesteckt werden.

Achten Sie darauf, die Akkus oder die Batterien polungsgerecht in das Batteriefach einzusetzen. Im Batteriefachboden ist die vorgeschriebene Einbaurichtung grafisch abgebildet.

Bitte beachten Sie, dass diese Akkus zum Zeitpunkt der Auslieferung nicht ausreichend geladen sind und eine erste Komplettaufladung über das CM-Ladegerät noch erfolgen muss.

1. Schalten Sie den CM-1 Sender aus.
2. Entfernen Sie den Batteriefachdeckel.
3. Legen Sie die mitgelieferten Akkus in das Batteriefach ein (Polung beachten!).
4. Schließen Sie das Batteriefach.
5. Stellen Sie den CM-1 Sender in eines der CM-Ladegeräte.

Die rechte LED des CM-Ladegerätes leuchtet während des gesamten Ladevorgangs rot. Nach 10 Stunden ist der Akku voll aufgeladen und die LED leuchtet nun grün.

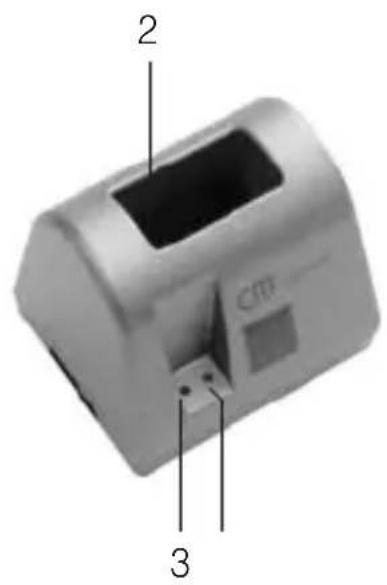

CM Ladegerät

Nr. Bedienelement Funktion und Anwendung CM-1Ladegerät

1 12 V Anschlussbuchse für das Netzteil an der Rückseite des Spannungs- CM-Ladegerätes.
eingang
2 Ladeschale 3-polige Ladekontaktschale zur stehenden Aufnahme für Geräte- des CM-1 Sendeteils oder CM-1 Empfangsteils. komponente
3 LED (blau) Bereitschaftsanzeige leuchtet Netzteil ist angeschlossen
4 LED (rot/grün) Ladeanzeige rot Akku wird geladen grün Akku ist voll geladen
5 Steckplatz Unter einer Kunststoffdeckung befindet sich im Sockel Brücken- ein Steckplatz, in den ein Brückenelement eingeschobenelement werden kann, um zwei CM-Ladegeräte miteinander zu verbinden.

6 Brücken-element Brückenelement zur elektrischen Verbindung zweier CM-Ladegeräte.

Installation des CM-Ladegerätes

1. Verbinden Sie das Netzteil mit dem 230-Volt Stromnetz.
2. Verbinden Sie das CM-Ladegerät mit dem Netzteil, indem Sie den runden Stecker des Netzteils in die rückseite DC-Buchse des CM-Ladegeräts stecken.

Zwei CM-Ladegeräte miteinander verbinden

1. Trennen Sie die beiden zu verbindenden Ladegeräte von der Stromversorgung.
2. Losen Sie ein Brückenelement aus dem Sockel eines Ladegerätes.
3. Entfernen Sie am ersten Ladegerät eine der Kunststoffabdeckungen am Steckplatz für ein Brückenelement. Schieben Sie das Brückenelement in den Steckplatz.
4. Fixieren Sie das Brückenelement mit den mitgelieferten Schrauben durch die Unterseite des Gerätesockels hindurch.
5. Entfernen Sie die gegenüberliegende Kunststoffabdeckung am zweiter Ladegerät.
6. Setzen Sie das zweite Ladegerät auf das Brückenelement auf, das aus dem ersten Ladegerät herausragt.
7. Schieben Sie das zweite Ladegerät bündig bis an das erste Ladegerät heran.
8. Fixieren Sie das zweite Ladegerät mit den mitgelieferten Schrauben durch die Unterseite des Gerätesockels hindurch am Brückenelement.
9. Verbinden Sie eines der beiden Ladegeräte mit dem Netzteil, indem Sie den runden Stecker des Netzteils in die rückseite DC-Buchse eines CM-Ladegeräts stecken.

! Verwenden Sie bei zwei miteinander verbundenen Ladegeräten stets nur ein Netzteil!

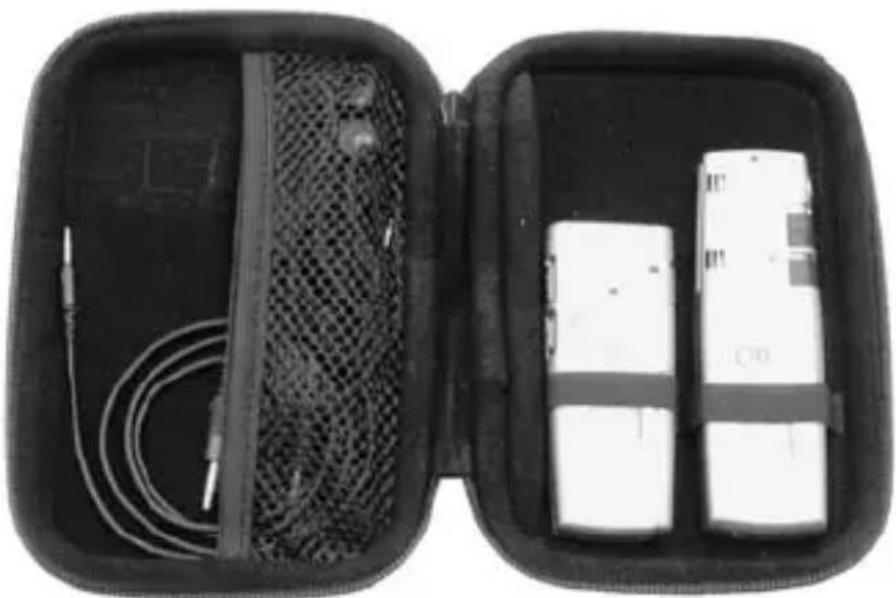

Transporttasche

Das Kommunikationssystem CM-1im tätiglichen Betrieb

Sie können die Klangfarbe des übertragenen Tons durch Variation des Klangbildes am HI/LO Wahlschalter beeinflussen: Stellung HI betont die Übertragung der Hochtone.

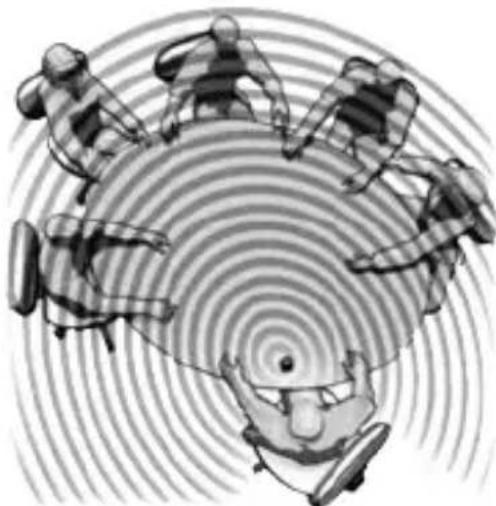

Bei einem Vortrag

Sie sitzen in geselliger Runde, z.B. in einem Vortragsraum mit mehreren Tischgruppen.
Der gesamte Vortragsraum wird über eine Laufsprecheranlage gleichmäßig beschäft.
Aus den Tischgruppen werden dem Redner vereinzelt Fragen gestellt.
Verwenden Sie den Übertragungsmodus "Omni".

1. Stellen Sie Ihr Hörgerät auf "T" oder "MT", um über die Teleschlinge Toninformationen direkt auf die T-Spule Ihres Hörgerätes zu übertragen, oder schreiben Sie einen Kopfhörer an den CM-1 Empfänger an.
2. Bringen Sie den Wahlschalter für die Betriebsarten in die Stellung Omni.
3. Positionieren Sie ihren CM-1 Sender möglichst zentral, zum Beispiel auf dem Konferenztisch.
4. Verwenden Sie das ausklappbare Stativ, um die Mikrofoneinheit etwas zu erhöhen und Ruckelgeräuche von der Tischplatte Mechanisch abzudämpfen.
5. Schalten Sie den CM-1 Sender und den CM-1 Empfänger am Ein-/Ausschalter ein.
6. Regeln Sie die Übertragungslautstärke auf eine für Sie angenehme Höhe, indem Sie den Lautstärkeregler an Ihr hem CM-1 Empfänger auf einen entsprechenden Wert einstehen.

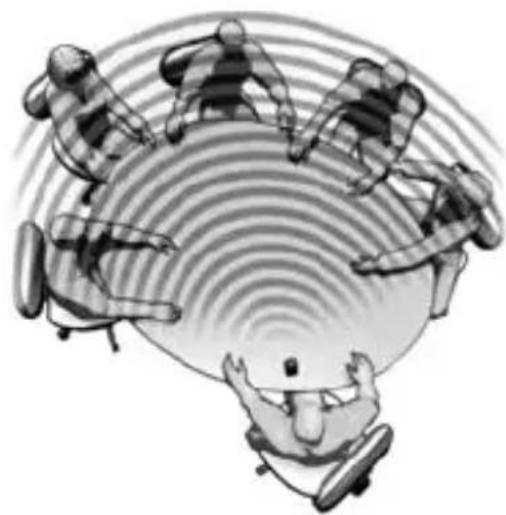

Am >runden Tisch

Sie sind Teilnehmer der abgebildeten Geschäftsrunde.

Ihr Geschäftspartner sprechen in entsprechender Lautstärke.

Verwenden Sie den Übertragungsmodus "Zoom", um störende Gerausche von hintenspürbar abzuschwächen und gleichzeitig Sprache von vorne zu verstärken.

1. Stellen Sie Ihr Hörgerät auf "T" oder "MT", um über die Teleschlinge Toninformationen direkt auf die T-Spule Ihres Hörgerätes zu übertragen, oder schreiben Sie einen Kopfhörer an den CM-1 Empfänger an.
2. Bringen Sie den Wahlschalter für die Betriebsarten in die Stellung Zoom.
3. Positionieren Sie ihren CM-1 Sender möglichst nahe beim Redner, wobei die Mikrofoneinheit des Gerätes möglichst direkt auf den Redner gerichtet sein sollente.
4. Schalten Sie den CM-1 Sender und den CM-1 Empfänger am Ein-/Ausschalter ein.
5. Regeln Sie die Lautstärke des Vorrags auf eine für Sie angenehme Höhe, indem Sie den Lautstärkeregler an Ihr hem CM-1 Empfänger auf einen entspruchenden Wert ein stellen.

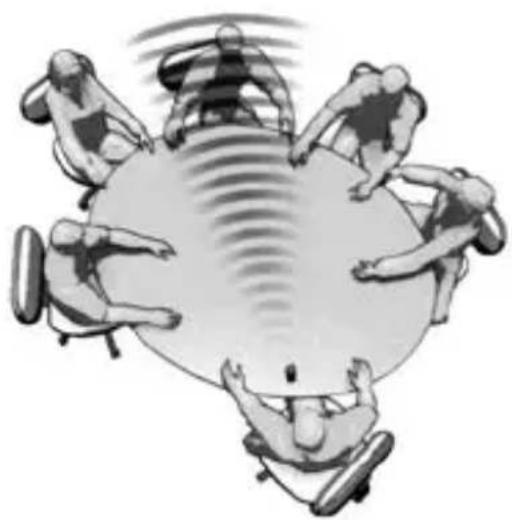

Im »direkten« Dialog

Sie kommt mit einem einzelnen Geschaps-partner in ein bisheriges Geschäft.

Sie möchten sich voll auf diesen Geschaps-partner konzentrierten.

Sie empfinden alle anderen Gerausche als störend.

Verwenden Sie den Übertragungsmodus "Super Zoom", um alle Gerausche von den Seiten und von hinten deutlich abzuschwachen und ihren Geschäftspartner herauszufiltern.

1. Verändern Sie die Position Ihres CM-1 Senders so, dass er möglichst direkt in Richtung auf ihren Geschäftspartner gerichtet ist.
2. Bringen Sie den Wahlschalter für die Betriebsarten in die Stellung SuperZoom.
3. Regeln Sie die Übertragungslautstärke auf eine für die Geschäftssituation angemessene Höhe.

Auf Reisen - im Auto, im Zugabteil oder im Flugzeug

Sie sind unterwegs, zum Beispiel als Mitglied einer Reisegruppe im Zug oder Bus, mit Begleitung im Pkw oder als Einzelreisender im Flugzeug. Wahrend der Reise wollen Sie sich mit der oben ihren sitzenden Person unterhalten, noch leider sitzt diese Person nicht auf der Seite, auf der sich auch Ihr Hörgerät befindet.

Hinzu kommt all die störenden Nebengeräusche des Verkehrsmittels, vor alle das permanente Rauschen der Klimaanlage z.B. im Flugzeug.

Genau wie im Fall der Dialogsituation innerhalb einer Geschäftsrunde benötigen Sie eine möglichst konzentrierte Verständung all jener TONE, die von ihrem Einzelgesprächspartner ausgehen.

Im Übertragungsmodus Super Zoom bringt Ohnen das CM-1 den gewünschten Effekt, indem es alle Störgeräuche von den Seiten und von hinten deutlich wahrnehmbar abschwächt und so das Geschäft mit der Einzelperson herausfiltert.

Musik oder Fernsehprogramme genießen

Am CM-1 Sender befindet sich eine Audio-/Mikrofon-Eingangsbuchse, an die Sie mit dem mitgelieferten Audiokabel ihren Fernseher oder ihre Stereoanlage direkt anschließen können.

Um ein Gerät anschließen zu können geben Sie wie folgt vor:

1. Schalten Sie den CM-1 Sender und den CM-1 Empfänger aus.
2. Stellen Sie den Lautstärkeregler am CM-1 Empfänger auf einen niedrigen Wert ein.
3. Stecken Sie einen der beiden Klinkenstecker (Ø 3,5mm) in die Audio-/Mikrofon-Eingangsbuchse des CM-1 Senders.
4. Stecken Sie den anderen der beiden Klinkenstecker in die Audio-Ausgangsbuchse Ihr Fernsehers oder ihrer Stereoanlage.
5. Schalten Sie den CM-1 Sender und den CM-1 Empfänger wieder ein.
6. Regeln Sie die Übertragungslautstärke auf eine für Sie angenehme Höhe.

Die Sendefrequenz wechseln

Falls Übertragungsstörungen entstehen, kann das daran liegen, dass zwei CM-1 Systeme räumlich sehr nahe zueinander betrieben werden.

CM-1 Sender und CM-1 Empfänger sind in der Lage, in drei unterschiedlichen Frequenzbereichen miteinander zu kommunizieren. Die Frequenzbereiche sind durch die Buchstaben „A“, „B“ und „C“ gekennzeichnet und gelten für Sender und Empfänger greichermaßen.

! Beachten Sie stets, dass CM-1 Sender und CM-1 Empfänger auf gleiche Frequenzbereiche eingestellt sein,müssen. Unterschiedliche Frequenzbereiche verhindern jeder Übertragung.

1. Schalten Sie den CM-1 Sender und den CM-1 Empfänger aus.
2. Öffnen Sie das Batteriefach Ihres CM-1 Empfängers und entnahmen Sie den Akku.
3. Verwenden Sie den mitgelieferten Stift, um den Frequenzwahlschalter im Innern des Batteriefachs auf einen anderen Wert zu stellen.

4. Legen Sie den Akku wieder ein und schließen Sie das Batteriefach.

5. Drehen Sie ihren CM-1 Sender um, so dass Sie auf dessen Rückseite blichen.

6. Verwenden Sie den mitgelieferten Stift, um den Frequenzwahlschalter auf der Rückseite des CM-1 Senders auf den gleichen Wert einzustellen, den Sie zuvor bei Ihr dem CM-1 Empfänger gewählt haben.
7. Schalten Sie den CM-1 Sender und den CM-1 Empfänger wieder ein.

Anhang

Sicherheitshinweise

Das Kommunikationsystem CM-1 ist nach dem derzeitigen Stand der Technik und den anerkannten Sicherheitstechnischen Regeln gebaut. Beachten Sie die folgenden Sicherheitshinweise:

• Stellen Sie das Ladegerät auf eine rutschfeste Unterlage.
• Verlegen Sie die Anschlusskabel unfallsicher.

• Setzen Sie das Gerät nie folgenden Einflüssen aus:

• Wärmequellen

• direkter Sonneneinstrahlung

• Feuchtigkeit

• Schützen Sie das Gerät vor Nasse, Staub, aggressiven Flüssigkeiten und Dämpfen.

• Schließen Sie die Anschlusskabel nur an den vorgesehenen Dosen/ Buchsen an.
• Schließen Sie nur zugelassenes Zubehör an.
• Veränderungen, technischer oder nichttechnischer Art am Kommunikationssystem sind unzulässig.
• Das Kommunikationssystem CM-1 enthalt verschluckbare Kleinteile und ist für Kinder unter 3 Jahren nicht geeignet.

Achtung: Das Gerät ist nicht gegen Spritzwasser geschützt. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät. Ebenfalls dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen, auf das Gerät gestellt werden.

Bitte achten Sie darauf, dass die Batterien keiner übermäßig Wärmequelle wie Sonneneinstrahlung, Feuer oder dergleichen ausgesetzt werden.

Wartung und Pflege

Das Kommunikationssystem CM-1 ist wartungsfrei. Bei Verschmutzung sollenn Sie das Gerät gelegentlich mit einem weichen, angefeuchteten Tuch reinigen. Verwenden Sie niemals Alkohol, Verdünner oder andere organische Lösungsmittel.

Das Gerät sollte nicht über längerere Zeit direkter Sonneneinstrahlung ausgesetzt werden und darüber hinaus vor großer Hitze, Feuchtigkeit oder starker mechanischer Erschütterung geschätzt werden.

Garantie

Das Kommunikationssystem CM-1 weist eine hohe Betriebssicherheit auf. Solltenriotz sachgerechter Montage und Bedienung Störungen auftreten, setzen Sie sichitte mit ihrem Fachhändler in Verbindung oder wenden Sie sich direkt an den Hersteller. Die Garantieleistung umfasst die kostenlose Reparatur sowie den kostenlosten Rückversand. Voraussetzung dafür ist das Einsenden in der Originalverpackung, werfen Sie diese also nicht weg. Die Garantie verfällt bei Schäden, die durch unsachgemäß Behandlung oder Reparaturversuchen von nicht autorisierten Personen (Zerstörung des Gerätesiegels) herbeigeführt werden. Garantiereparaturen werden nur bei Einsendung der ausgefüllten Garantiekarte und einer Kopie der Rechnung/Kassenbelegs des Fachhändlers durchgeführt. Die Gerätenummer muss in jedem Fall mit angegeben werden.

Umwelthinweis/Entsorgung

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte).

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgendes这些东西 schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Ent sorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling这些东西 erhalten Sie von ihrer Gemeinde, den communalen Entsorgungsbetrieben oder dem Geschäft, in welchem Sie das Produkt gekauft haben.

Technische Daten

CM-1Sender

Abmessungen (H x B x T): 19 x 37x120 mm

Gewicht: 64 g

Stromversorgung: 2x 1,2 V NiMH-Akkus (Typ LR03)

Ladezeit (nach Vollentladung): max. 10 h

Betriebsdauer (Belastungsabhängig): max. 10-12 h

CM-1Empfänger

Abmessungen (H x B x T): 20 x 39 x 96 mm

Schalldruckpegel bei Kopfhörerbetrieb: max. 118 dB

Gewicht: 45 g

Stromversorgung: 1x 1,2 V NiMH-Akkus (Typ LR03)

Ladezeit (nach Vollentladung): max. 10 h

Betriebsdauer (Belastungsabhängig): max. 8-10 h

CM-Ladegerät

Abmessungen (H x B x T): 67 x 83 x 65 mm

Gewicht: 94 g

Stromversorgung über Netzteil: Primär 220/230 V 50-60 Hz AC /

Sekundär 12 V DC

CE-Zeichen

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätiggt.

Technische Änderungen vorbehalten.

General information

Technische gegevens 81

CE-cken 81

Meegeleverde delen

1

6

5

8

4

7

1

0

2

3

9

Kommunikationssystemet CM-1 125

CM-1 Mottagare 125

CM-1 Sändare 129

Kommunikationsystemet CM-1

Internet: www.humantechnik.com

e-mail: [e-mail]

HUMANTECHNIK

RM430100·0612
