GEBRUIKSAANWIJZING CM1 Humantechnik

8 Teleloop Teleloop socket

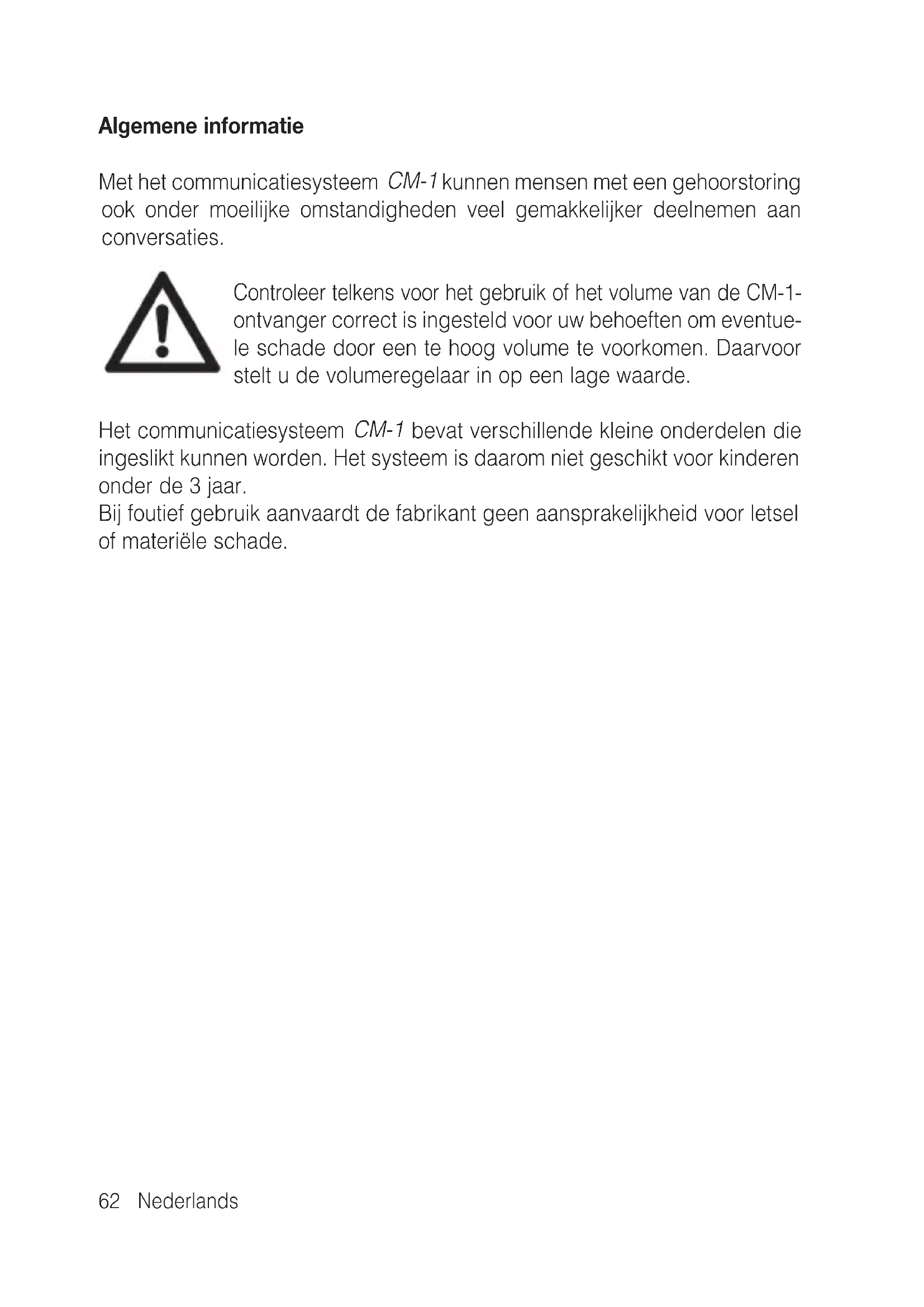

Algemene informatatie

Met het communicatiesystem CM-1 kannen mensen met een gehoorstoring ook onder moeilijke omstandigheden veel gemakkelijker deelnemen aan conversaties.

Controleer telkens voor het gebruik of het volume van de CM-1-ontvanger correct is ingesteld voor uw behoeften om eventuele schade door een te hoog volume te voorkomen. Daarvoor stelt u de volumeregelaar in op een lage waarde.

Het communicatiesystem CM-1 bevat verschillende keine onderdelen die ingeslikt können worden. Het system is waarom nicht geschikt voor kinderen onder de 3JAar.

Bij fouf gebruik aanvaardt de fabrikant geen aansprakelijkheid voor letsel of materiele schade.

Algemene informatatie Pagina 62

Meegeleverde delen 64

In gebruik nemen en beschrijving van de bediening

Het CM-1-communicationsystem 65

CM-1 Ontvanger 65

CM-1 Zender 69

CM laadapparaat 72

Twee CM-laadapparaten met elkaar verbinden 74

Transportetui

74

Dagelijks gebruik van het communicationsystem CM-1

Bij een voordracht 75

Aande ronde tafel\~ 76

Bij directe dialoog 77

Op reis - in de auto, de treincoupé of het vliegtuig 77

Muziek beluisteren of teileisie kijken 78

Zenderfrequentie instellen 78

Bijlage

Veiligheidsinstructies 79

Onderhoud en verzorging 80

Garantie 80

Milieu/Verwijdering 80

De verpakking bevat de volgende delen:

Nr. Deel Aantal

1 CM-1 zender 1
2 CM-1 ontvanger met ringlus 1
3 CM laadapparaat met brugelement en 2 veiligheidsschroeven
4 Netadapter 1
5 Telelus (inductielus) 1
6 Draaglus 1
7 Stift voor het instellen van de zenderfrequentie 1
8 Audiokabel 1
9 Transportetui 1
10 Accu (type AAA<) 3
Gebruiksaanwijzing 1
Garantiekaart 1

In gebruik nemen en beschrijving van de bediening

Het CM-1-communicationsystem

Het CM-1-communicatiesystem zendt spreak, muziek en klank snoerloos van de CM-1 zender maar de CM-1 ontvanger, die maximaal 30m van elkaar verwijderd mooteren.

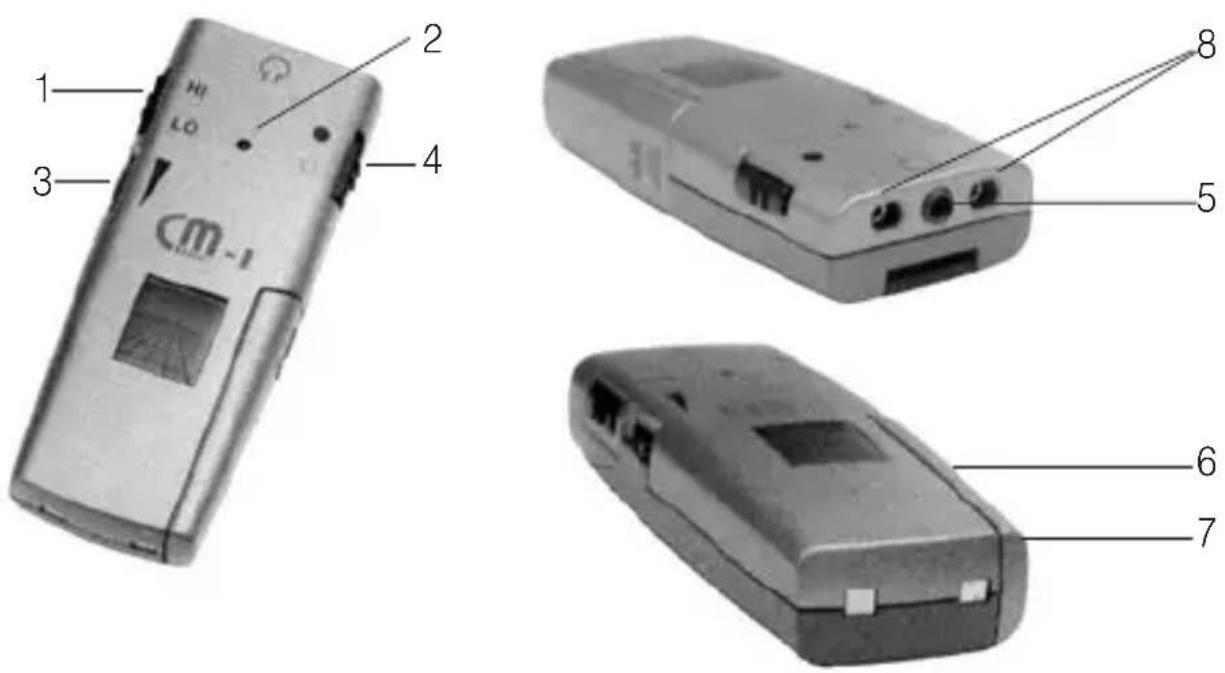

CM-1ontvanger

Nr. Bedienings- Werking en Gebruik CM-1ontvanger element

1 HI/LO- Positie HI Versterkt de transmissie van de hoge tonen schakelaar LO Versterkt de transmissie van de lage tonen

2 LED (rood) Aanduiding van de ladingstoestand van de accu als het apparaat ingeschakeld is

brandt De accu is voldoende geladen
knippert Accu moet worden geladen.
geen Accu leeg. CM-1ontvanger in het CM-laadlicht apparatusaatplaatsen om de accu op te laden.

Nr. Bedienings- Werking en Gebruik CM-1ontvanger element

3 Volume- regelar 1,2 Laag volume. (aanbevolen bij het in gebruik nemen) 3,4 Gemiddeld volume 5,6 Hoog volume

4 Aan/Uit- Positie Aan Schuif de schakelaar omhoog om uw schakelaar	CM-1-ontvanger in te schakelen
	Uit Schuif de schakelaar omlaag om uw
	CM-1-ontvanger in te schakelen

5 Hoofdtelefoon- Hier(Int)kunt u een hoofdtelefoon aansluiten. aansluiting

6 Frequentie In het batterijvak van de keuze- een keuzeschakelaar voor het instellen van de volgende schakelaar 3 freiuentiebereiken:

Positie A 863,500 MHz

B 864,000 MHz

C 864,500MHz

7 Batterijvak-deksen

Het batterijvak bevindt zich onderaan rechts en bevát de accu.

8 Telelus

Aansluiting voor de telelus

Telelus verbinden met de CM-1ontvanger:

De CM-1 ontvanger kan op twee manieren worden gebrukt:

• via de meegeleverde telelus
• via een hoofdtelefoon (niet meegeleverd)

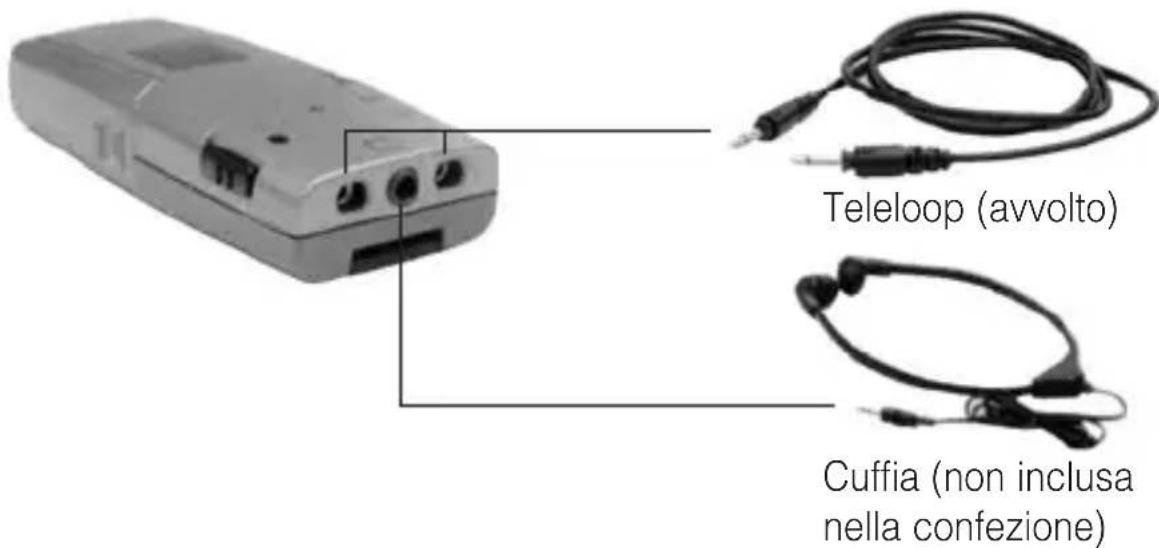

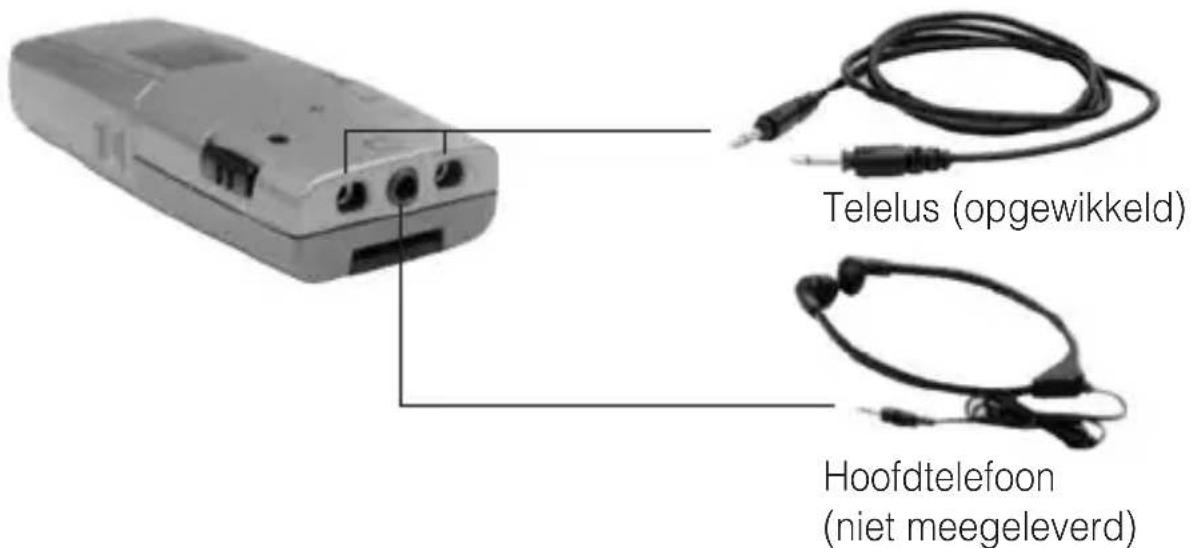

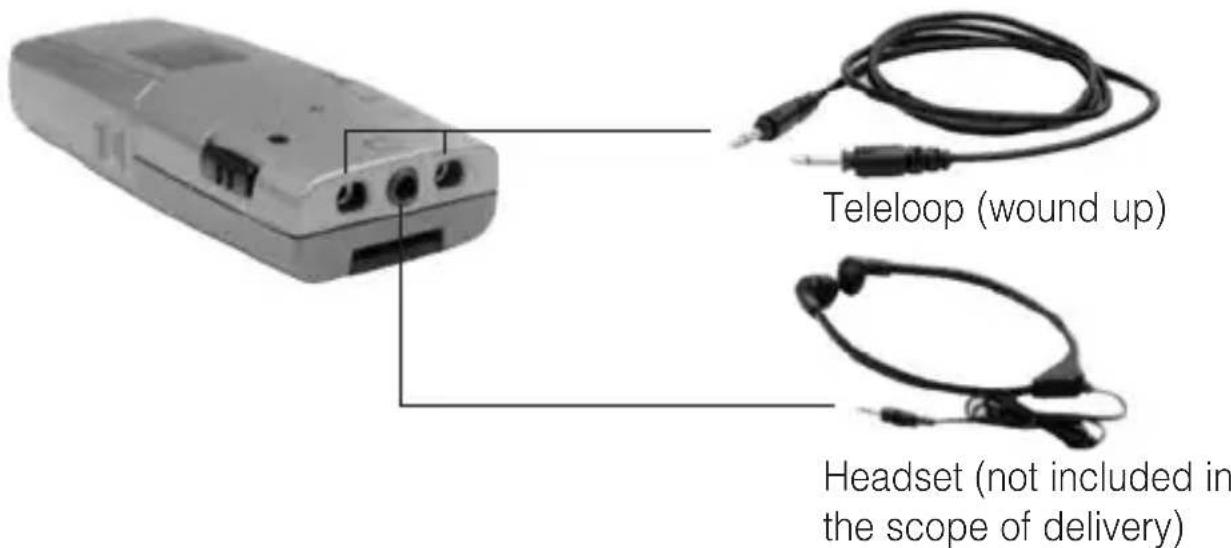

Voorwaarde voor de transmissie via teleus is dat uw hoortoestel over een geintegreerde telespoel (T-Spoel) beschikt, waarmee geluidssignalen inductief maar uw hoortoestel worden gestuurd. Meestal beschikken hoortoestel over een kleine schakelaar (T/MT) waarme u de inductieve ontvangst(Intstellen.

1. Steek beiden stekkers—helemaal in de aansluitingen aan de bovenkant van het apparaat. De zijdelingse markings van de stekkers wijst maar de hoofdtelefoonaansluiting.
2. Draai de stekkers 90^ , zodate de zichdelingse markeringen maar de bovenkant van het apparaat wijzen.

Accu (batterij) in de CM-1ontvanger plaatsen:

Het apparaat werkt met een herlaadbare accu van het type "AAA". Gebruik indien nodig uitsluitend originele reserveaccu's.

Het gebruik met een nicht herlaadbare batterij is ook möglich. Als u in uw CM-1-communicatiesystemeem batterijen gebruikt, mag de ontvanger Niet in het CMlaadapparaat worden geplaatst.

Let op de juisteplaatsing van de polen bij het aanbrengen van de accu of de batterij. De voorgeschrevein inbouwrichting is grafisch weergegeven op de bodem van het batterijvak.

De accu is op het ogenblick van de levering nicht voldoende geladen. Hij要去 voor gebruik nog volledig worden opgeladen met het CM-laadapparaat.

1. Schakel uw CM-1 ontvanger UIT.
2. Verwijder het batterijvakdeksel van uw CM-1 ontvanger.
3. Plaats de meegeleverde accu in het batterijvak (polen correct plaatsen!).
4. Sluit het batterijyak.
5. Plaats de CM-1 ontvanger in een van de CM-laadapparaten.

De rechter LED van de CM-acculader is roodijdens de gehele oplaadprocedure. Na 10 eer is de accu opgeladen en is de LED groen.

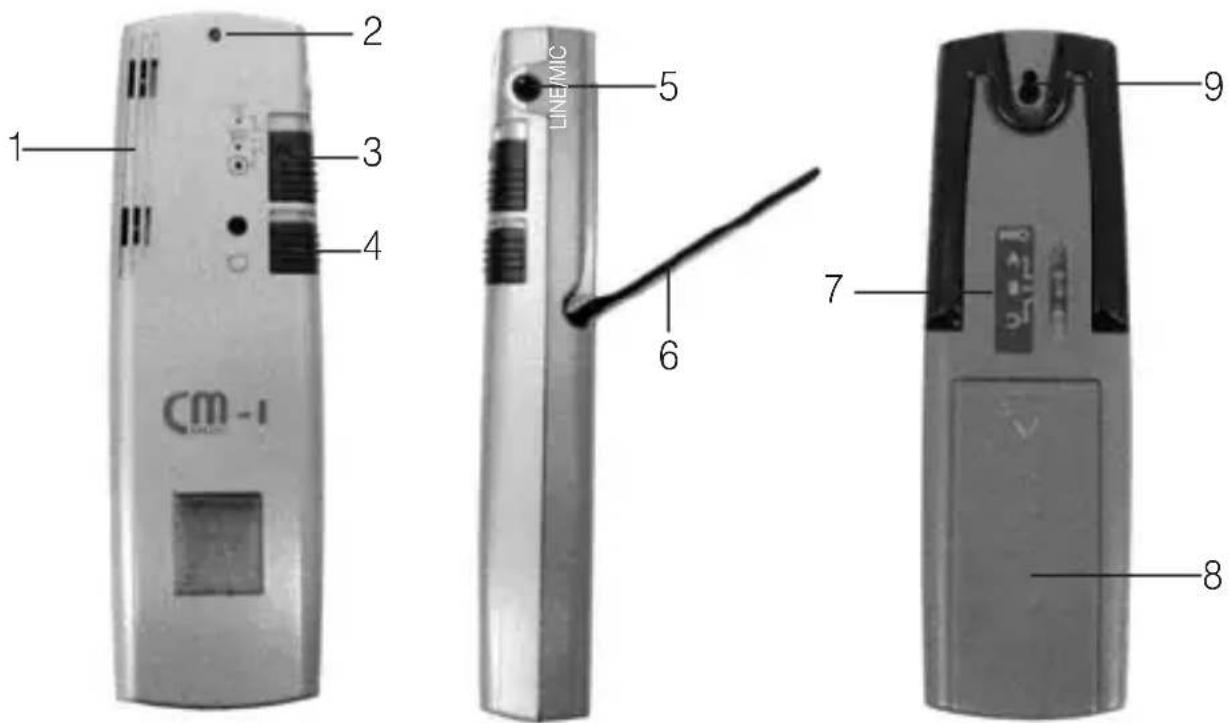

CM-1zender

Nr. Bedienings- Werking en Gebruik CM-1zender element

1 Microloon- Twee microfoons op een gedefinieerde afstand voor een eenheid ruimtelijke opname van de geluiden.
2 LED (rood) Aanduiding van de ladingstoestand van de accu als het apparatus apparaat ingeschakeld is

brandt De accu is voldoende geladen

knippert Accu moet worden geladen.

geen Accu leM-1 zender in het CM laadlicht apparatusaat plaatsen om de accu op te laden.

Nr. Bedienings- Werking en Gebruik CM-1zender element

3 Keuze

schakelaar
voor bedrijfs
modi schakeld is, worden he

Positie

Super

ZoDialog: zwakt storende geluiden aan de zijkanten en de achterkant gevoelig af. Als het apparaat inge

len op deze modus aangegeven met drie signaalimpulsen.

Zoom

Voordracht: zwakt storende geluiden aan de achterkant gevoelig af en versterkt tegelijkertijd de signalen aan de voorkant. Als het apparaat ingeschakeld is, worden het onschakelen op deze modus aangegeven twee drie signaalimpulsen.

Omni

Ruimtelijk horen: versterkt de signalen uit alle richtingen. Als het apparaat ingeschakeld is, worden het omschakelen op deze modus aangegeven met een signalimpuls.

4 Aan/Uit- Positie Aanschakelaar

Uit

Schuif de schakelaar omhoog om uw CM-1 zender in te schakelen. Schuif de schakelaar omlaag om uw CM-1 zender in te schakelen.

5 Audio-/microfooningang

Deze aansluiting biedt de möglichkheid uw CM-1 zender direct te verbinden met het tevisietoestel of de stereo. Gebruik de meegeleverde audiokabel. Inplaats van de audiokabel kunt u ook een externe microfoon (extra toebehoren) aansluiten. (By gebruik van de externe microfoon is de geintegreerde microfoonuitgeschakeld.)

Nr. Bedienings- Werking en Gebruik CM-1zender element

6 Statief Uitklapbaar statief

7 Frequentie- Aan de achechterkant beschikt het apparaat over een schakelaar schakelaar voor het instellen van de volgende 3 freiuentiebereiken:

Positie A 863,500 MHz

B 864,000 MHz

C 864,500 MHz

Plaats de keuzeschakelaar met behulp van de meegeleverde stift op de gewenste frequentiepositie.

Houd er steeds reckening mee dat CM-1 zender en CM-1 ontvanger opdezelfde frequentie ingesteld要去en+zijn.

Verschillende frequencies verhinderen de transmissie.

8 Batterijvak- Het batterijvak bevindt zich aan de achterkant van het appadeksel raat en biedtplaats aan beiden accu's.
9 Bevestiging Steek de knop van het omhangkoord in het Ronde gedeelte van omhang- de bevestigingsinrichting. Vergrendel de knop dan door deze koord in de richting van de spits te schuiven tot hij vastklikt.

Accu's (batterij) in de CM-1zender plaatsen:

Het apparaat werkt met twee herlaadbare accu's van het type "AAA". Gebruik indien nodig uitsluitend originele reserveaccu's.

Het gebruik met nicht herlaadbare batterijen is ook möglichk.

Als u in uw CM-1-communicationsystem batterijen gebruikt, mag de zender nicht in het CM-laadapparaat worden geplaatst.

Let op de juisteplaatsing van de accu's of batterijen in het batterijvak. De voorgeschreven inbouwrichting is grafisch weergegeven op de bodem van het batterijvak.

De accu is op het ogenblick van de levering nicht voldoende geladen. Hij要去 voor gebruik nog volledig worden opgeladen met het CM-iaadapparaat.

1. Schakel uw CM-1 zender ujt
2. Verwiider het batterijyakdeksel.
3. Plaats de meegeleverde accu's in het batterijvak (polen correct plaatsen!).
4. Sluit het batterijivak.
5. Plaats de CM-1 zender in een van de CM-laadapparaten.

De rechter LED van de CM-acculader is roodijdens de gehele oplaadprocedure. Na 10 eer is de accu opgeladen en is de LED groen.

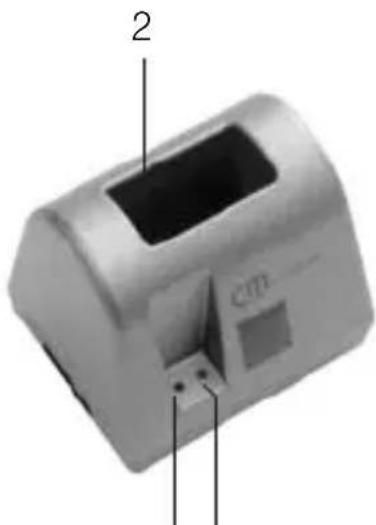

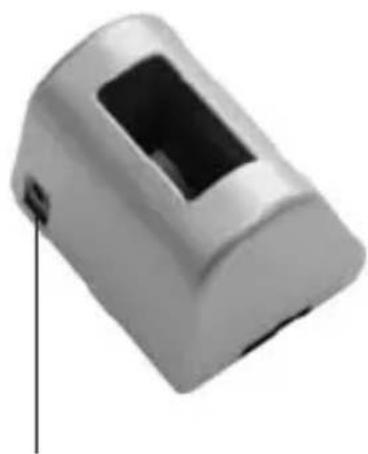

CM-laadapparaat

3

1

5

Nr. Bedienings- Werking en Gebruik CM-1laadapparaat element

1 12 V Aansluiting voor de netadapter aan de achterkant van het spannings- CM-laadapparaat. ingang
2 Uitsparing 3-polig laadapparaat voor staande opname van de voor zender of de CM-1 ontvanger. apparaat
3 LED (blauw) Stand-by brandt Voedingseenheid is

aangesloten

4 LED (rood/ Laden rood Accu wordt geladen groen)

groen

Accu is helemaal opgeladen

5 Aansluiting brugelement

Onder een kunststofdeksel bevindt zich in het voetstuk een slot waarin een brugelement kan worden geschoven om twee CM-laadapparaten met elkaar te verbinden.

6 Brugelement

Brugellement voor een elektrische verbinding:tussen twee CM-iaadapparaten.

CM-laadapparaat installeren

1. Verbind de netadapter met het 230V-stroomnet.
2. Verbind het CM-laadapparaat met de netadapter door de Ronde stekker van de netadapter in de DC-aansluiting aan de achterkant van het CM-laad-apparaat te steken.

Twee CM-laadapparaten met elkaar verbinden

1. Scheid de beiden laadapparaten die u wilt verbinden van het stroomnet.
2. Neem het brugelement uit het voetstuk van een laadapparaat.
3. Verwijder op het eerste laadapparaat het kunststofdeksel van de slot voor het brugelement. Schuif het brugelement in de slot.
4. Fixeer het brugelement met de meegeleverde schroeven door de onderkant van het voetstuk.
5. Verwijder het tegenoverliggende kunststofdeksel van het tweede laadapparaat.
6. Plaats het tweede laadapparaat op het brugelement dat uit het eerste laadapparaat steegt.
7. Schuif het tweede laadapparaat tot gegen het eerste.
8. Bevestig het tweede laadapparaat met de meegeleverde schroeven door de onderkant van het voetstuk aan het brugelement.
9. Verbind een van de beiden CM-laadapparaten met de netadapter door de Ronde stekker van de netadapter in de DC-aansluiting aan de achterkant van het CM-laadapparaat te steken.

! Gebruik nooit meer dan een netadapter voor twee met elkaar verbonden laadapparaten!

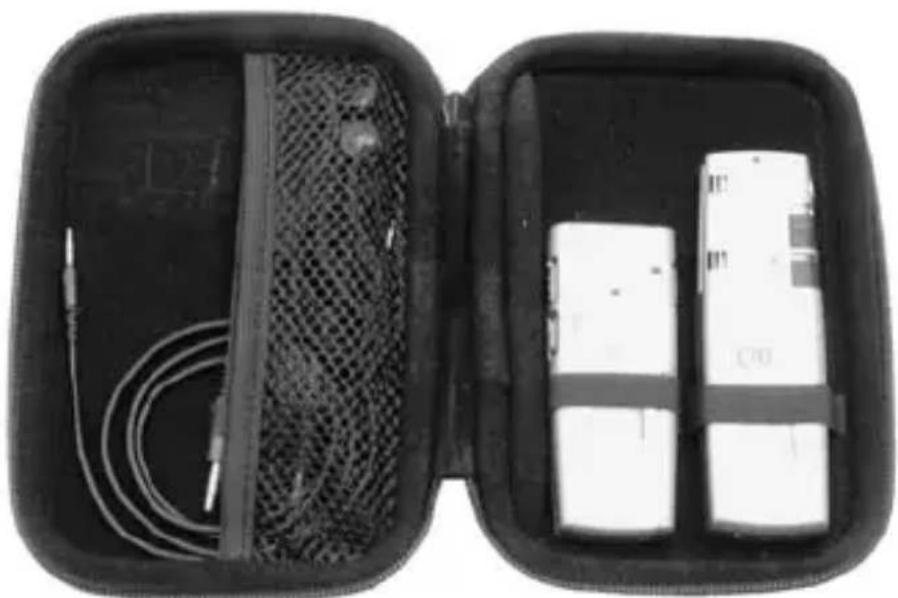

Transportetui

Dagelijks gebruik van het communicatiesystem CM-1

Met behulp van de schakelaar HI/LO kut u de klankkleur van de weergegeven klank beinvloeden: Met HI worden de transmissie van de hoge tonen versterkt.

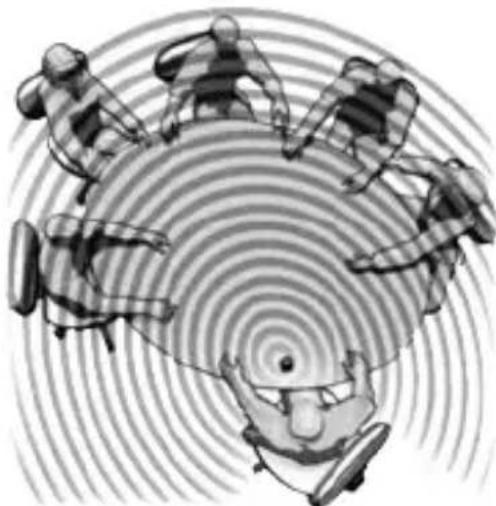

Bij een voordracht

U zit in een gezellige rond, bijv. in een zaal met meerderete tafels.
Het geluid wordt met een luidsprekerinstallatiegelijkmatigverdeeld in de volledige zaal.
De verschillende tafelgroepen stellenvragen aan de spreker.
In dit geval gebruikt u de modus "Omni".

1. Stel uw hoortoestel in op "T" of "MT" om het geluid via de teleus direct maar de T-spoel van uw hoorapparaat te sturen of sluit een hoofdtelefoon aan op de CM-1-ontvanger.
2. Plaats de moduskeuzeschakelaar op Omni.
3. Plaats uw CM-1-zender zo centraal möglichk, bijvoorbeeld op de conferentietafel.
4. Gebruik het uitklapbare statief om de microfooneenheid een beetje hoger teplaatsen en geluiden die via het tafelblad worden overgedragen Mechanisch te dampen.
5. Schakel de CM-1-zender en de CM-1-ontvanger in met de Aan/Uit-schakelaar.
6. Stel het transmissievolume met de volumeregelaar op uw CM-1-ontvanger in op een aangename waarde.

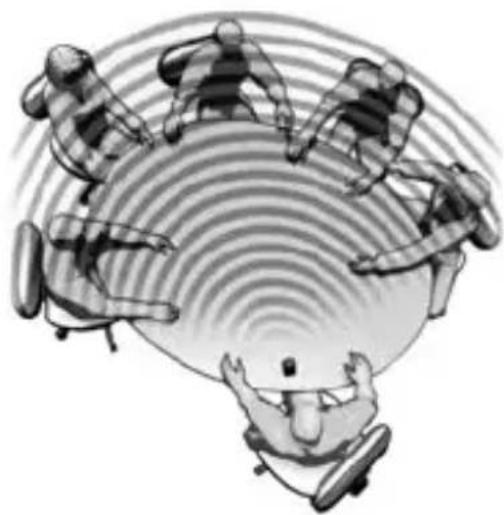

Aande ronde tafel

U bent een deelnemer van de afgebeelde gespreksronde.

Uw gesprekspartners praten nicht allemaal even luid.

Met de functie "Zoom"kest u de storende geluiden achter u aanzienlijk afzwakken en de spreaksignalen aan de voorkant versterken.

1. Stel uw hoortoestel in op "T" of "MT" om het geluid via de telelus direct waar de T-spoel van uw hoortoestel te sturen of sluit een hoofdteleloon aan op de CM-1-ontvanger.
2. Plaats de moduskeuzeschakelaar op Zoom.
3. Plaats uw CM-1-zender zo zich möglichk bij de spreker. De microfoon richt u indien möglichk direct op de spreker.
4. Schakel de CM-1-zender en de CM-1-ontvanger in met de Aan/Uit-schakelaar.
5. Stel het transmissievolume met de volumeregelaar op uw CM-1-ontvanger in op een aangename waarde.

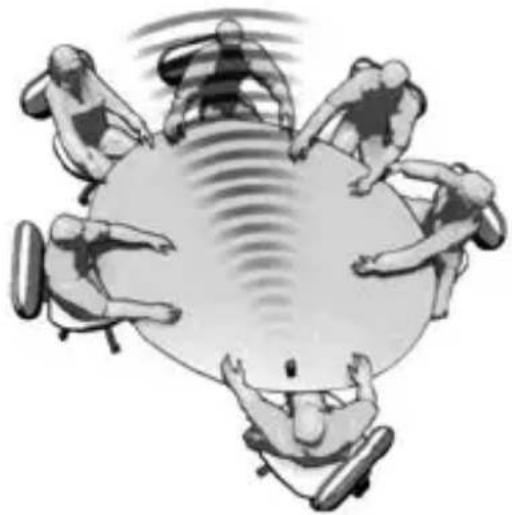

Bij een »direkte« dialogo

praat met één enkele gesprekspartner.

wilt zich op deze gesprekspartner concentreren.

U vindt alle andere geluiden storend.

In de transmissiemodus "SuperZoom" worden alle geluiden naast en awhile u aanzienlijk afgezwakt, verwijl uw gesprekspartner worden versterkt.

1. Plaats uw CM-1 zo dat hij direct op uw gesprekspartner is gericht.
2. Plaats de moduskeuzeschakelaar op SuperZoom.
3. Regel het transmissievolume op een passende waarde voor het gevoerde gesprek.

Op reis - in de auto, de treincoupé of het vliegtuig

U bent bijv. als lid van een reisgroep onderweg in de trein of de bus, met gezelschap in de auto of alleen in het vliegtuig. Tijdens de reis wilt u graag praten met de person on die naast u zit, maar jammer genoeg zit deze Niet aan de kant waar u uw hoortoestel heeft.

Bovendien zijn er een heleboel storende nevengeluiden, bijv. het permanente zoemen van de airconditioning in het vliegtuig.

Net als in de dialoog situated u hier een geconcentreerde versterking nodig van alle tonen die uitgaan van uw gesprekspartner.

In de transmissiemodus SuperZoom levert de CM-1 het gewenste effect. Alle storende geluiden naast en awhile u worden duidelijk gereduceerd. Op die manier wordt het gesprek met de andere personuuit de omgevingsgeluiden gefilterd.

Muziek beluisteren of teileisie kijken

De CM-1-zender beschikt over een audio-/microfooningang, waarop u met de meegeleverde audiokabel uw televisioneostel of de stereo kut aansluten.

Om een apparaat aan te sluiten, gaat u als volgt te werk:

1. Schakel de CM-1-zender en de CM-1-ontvangeruit.
2. Stel de volumeregelaar van de CM-1-ontvanger in op een lage waarde.
3. Steek één van de beiden stekkers (Ø 3,5mm) in de audio-/microfooningang van de CM-1-zender.
4. Steek de andere stekker in de audio-uitgang van uw televisietoestel of uw stereo.
5. Schakel de CM-1-zender en de CM-1-ontvanger opnieuw in.
6. Stel het transmissievolume in op een aangename waarde.

Zenderfrequentie instellen

Transmissiestoringen können optreden als twee CM-1-systeme dicht in elkaars buurt worden gebruikt.

CM-1-zenders en CM-1-ontvangers können in drie verschillende freiagentebereiken met elkaar communicatoren. De freiagentebereiken zijn gekenmerkt met de letters „A“, „B“ en „C“ en gelden zobel voor zenders als ontvangers.

! Houd er steeds rekening mee dat CM-1-zender en CM-1-ontvanger opdezelfde frequentie ingesteld要去en+zijn.Verschillende frequenciesverhinderen de transmissie.

1. Schakel de CM-1-zender en de CM-1-ontvangeruit.
2. Open het batterijvak van uw CM-1-ontvanger en verwijder de accu.
3. Gebruik de meegeleverde stift om de frequentieschakelaar in het batterijvak in te stellen op een andere waarde.
4. Breng de accu opniew aan en sluit het batterijvak.
5. Draai uw CM-1-zender om, zodat u de achterkant kurz zien.
6. Gebruik de meegeleverde stift om de frequentieschakelaar aan de achechterkant van de CM-1-zender in te stellen op bezelfde waarde als de CM-1-ontvanger.
7. Schakel de CM-1-zender en de CM-1-ontvanger opniew in.

Bijlage

Veiligheidsinstructies

Het communicatiesystem CM-1 is gebouwd volgens de modernste technische regels en beantwoordt aan de erkende verilgheidsvereisten. Neem de volgende verilgheidsinstrumentes in acht:

• Plaats het laadapparaat op een slipvaste ondergrond.
• Plaats het aansluitsnoer zo dat niemand erover kan struikelen.

• Stel het apparaat nooit bloot aan de volgende invloeden:

• warmtebronnen

• directe zonnestraling

• vocht

• Bescherm het apparaat gegen vocht, stof, agressieve vloeistoffen en dampen.

• Verbind het aansluitsnoer alleen met de passende contactdozen/aansluitingen.
• Sluit alleen toegelaten accessoires aan.
• Veranderingen, zobel van technische als van Niet-technische aard, aan het communicatiesystemezemijniettoegelaten.
• Het communicatiesystem CM-1 bevat verschillende keine onderdelen die ingeslikt können worden. Het system is waarom nicht geschikt voor kinderen onder de 3JAAR.

Opmerking: Het apparaat is Niet beschermd gegen spatwater. Plaats geen met vloeistof bevulde voorwerpen, bijv. vazen, op het apparaat. Ook open vuur, zoals bijv. brandende kaarsen, mag in geen geval op het apparaat worden geplaatst.

Let erop dat de batterijen nicht blootgesteld worden aan sterke warmtebronnen, zoals zonnestraling, brand o.i.d.

Onderhoud en verzorging

De CM-1 is onderhoudsvrij. Reinig het apparaat af en toe met een zachte, vochtige doek. Gebruik nooit alcohol, verdunner of andere organische oplosmiddelen. De CM-1 mag nicht gedurende langerearend wordenblootgesteld aan directe zonnestraling en moet bovendien worden beschermd gegen große hitte, vochtigkeit of sterke mechanische schokken.

Garantie

De CM-1 is zeer betrouwbaar. Mochten ondanks deskundige montage en bediening storin gen optreden, dan kurz u contact opnemen met uw vakhandelaar of direct met de fabrikant. De garantie omvat kostenloze reparatie en terugzending. Een voorwaarde hiervoor is dat het toestel in de originele verpakking worden ingestuurd. Werp deze dus nicht weg.

De garantie vervalt bij beschadigingen die veroorzaakt werden door onoordeel-kundig gebruik of bij reparatiepogingen van Niet erkende Personen (verbreking van het garantiezegel op het apparaat). Reparations op garantie kannen alleen worden uitgevoerd als de garantiekaart samen met een kopie van de rekening/bon van de handelaar worden ingestuurd. Het toestelnummer要去 algid worden aangegeven.

Milieu/Verwijdering

Verwijdering van gebruike elektrische en elektronische apparatuur (toe te passen in de landen van de Europese Unie en andere Europese landen met een eigen inzamel-systeel voor zulke apparaten).

Het symbol op het product en de verpakking wijst erop dat dit product nicht als normaal huisafval mag worden behandeld maar op een verzamelpunt voor de recyclage van elektrisch en elektronisch要去 worden afgegeben. Door uw bijdrage tot de correcte verwijdering van dit product, beschermt u de het milieu en de gezondheid van uw medemensen. Milieu en gezondheid worden door foute verwijdering in gevaar gebracht. Materialialrecyclage helpt het verbruik van grondstoffen te reduceren. Meer informatie over de recyclage van dit product krijgt u bij uw gemeente, de communale afvalverwijderingsbedrijven of in de zaak waar u dit product heeft gekocht.

Technische Daten

CM-1zender

Afmetingen (H x B x D): 19 x 37x120 mm

Gewicht: 64 g

(afhankelijk van de belasting): max. 10-12 h

CM-1ontvanger

Afmetingen (H x B x D): 20 x 39 x 96 mm

Geluidsniveau bij gebruik

met hoofdtelefoon: max. 118 dB

Gewicht: 45 g

Voeding: 1 × 1,2 V NiMH-accu (type LR03)

Ladingsduur (na volledige ontlading): max. 10 h

Gebruiksduur

(afhankelijk van de belasting): max. 8-10 h

CM-laadapparaat

Afmetingen (H x B x D): 67 x 83 x 65 mm

Gewicht: 94 g

Voeding via netadapter: primair 220/230 V 50-60 Hz AC /

secundair 12 V DC

CE-teken

Dit toestel voldoet aan de eisen van de EU-richtlijn: 1999/5/EG Richtlijn betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit. De conformiteit met de voornoemde richtlijn worden bevestigd door het CE-teken op het apparaat.

Technische wijzigingen voorbehonden.

8 Teleloop Presa Teleloop
