RTAX86U Pro - Routeur sans fil ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil Wi-Fi 6
Marque	ASUS
Modèle	RT-AX86U Pro
Normes Wi-Fi	IEEE 802.11a/b/g/n/ac/ax
Bandes de fréquence	2,4 GHz et 5 GHz
Ports réseau	1 port WAN (Internet) RJ-45, 4 ports LAN RJ-45, 1 port 2,5G
Ports USB	2 ports USB 3.2 Gen1
Antennes	4 antennes externes (dipôle et PCB)
Boutons	WPS, réinitialisation, LED, alimentation
Voyants lumineux	Alimentation, WAN, LAN 1-4, LED, 2,4 GHz, 5 GHz, WPS
Alimentation	Adaptateur secteur CC, sortie +19V (max 2,37 A) ou +19,5V (2,31 A)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	0 °C à 70 °C
Humidité de fonctionnement	50 % à 90 %
Humidité de stockage	20 % à 90 %
Configuration	Via interface web (http://router.asus.com) ou application ASUS Router
Sécurité	WPA/WPA2/WPA3 (selon norme)
Fonctions avancées	WPS, réinitialisation, mise à jour du firmware, contrôle parental (via application)
Entretien	Éloigner des obstructions métalliques, sources de chaleur et appareils électriques; maintenir le firmware à jour
Sécurité d'emploi	Ne pas exposer à la pluie ou à l'humidité; maintenir une distance minimale de 20 cm du corps pour l'exposition RF

FOIRE AUX QUESTIONS - RTAX86U Pro ASUS

Comment configurer mon routeur ASUS RT-AX86U Pro ?

Vous pouvez configurer le routeur par connexion filaire ou Wi-Fi. Branchez le routeur, connectez votre ordinateur au port LAN ou au réseau Wi-Fi (SSID indiqué sur l'étiquette), puis ouvrez un navigateur et rendez-vous sur http://router.asus.com. Suivez les instructions pour définir un mot de passe administrateur. Vous pouvez également utiliser l'application ASUS Router sur votre mobile.

Comment réinitialiser le routeur aux paramètres d'usine ?

Localisez le bouton de réinitialisation (Reset) à l'arrière du routeur. Maintenez-le enfoncé pendant environ 5 secondes jusqu'à ce que les voyants clignotent. Le routeur redémarrera avec les paramètres d'usine.

Que faire si j'oublie le mot de passe administrateur ?

Vous devez réinitialiser le routeur aux paramètres d'usine en appuyant sur le bouton Reset pendant 5 secondes. Tous les paramètres seront effacés, y compris le mot de passe. Ensuite, reconfigurez le routeur en suivant la procédure de configuration initiale.

Comment mettre à jour le firmware du routeur ?

Connectez-vous à l'interface de gestion du routeur (http://router.asus.com). Allez dans la section Administration puis Mise à jour du firmware. Cliquez sur Rechercher pour vérifier les mises à jour disponibles. Si une nouvelle version existe, téléchargez-la et installez-la. Assurez-vous de ne pas couper l'alimentation pendant la mise à jour.

Quelle est la signification des voyants lumineux sur le routeur ?

Les voyants indiquent l'état du routeur : Alimentation (allumé si sous tension), WAN (connexion Internet), LAN 1-4 (connexions filaires), LED (état des LED), 2,4 GHz et 5 GHz (activité Wi-Fi), WPS (clignotant pendant l'appairage WPS). Consultez le manuel pour plus de détails.

Comment connecter un périphérique USB au routeur ?

Branchez votre périphérique USB (disque dur, imprimante, etc.) sur l'un des ports USB 3.2 Gen1 situés à l'arrière du routeur. Vous pouvez ensuite accéder aux fichiers partagés via le réseau ou configurer un serveur d'impression depuis l'interface de gestion du routeur.

Quelles précautions d'emploi dois-je respecter ?

Utilisez le routeur dans un environnement aéré et à l'abri de l'humidité. Évitez de le placer près d'obstructions métalliques, de fours à micro-ondes ou d'autres appareils susceptibles de provoquer des interférences. Respectez une distance minimale de 20 cm entre le routeur et votre corps pour réduire l'exposition aux radiofréquences.

Comment optimiser la couverture Wi-Fi de mon routeur ?

Placez le routeur dans un emplacement central de votre domicile, sur une surface élevée. Éloignez-le des obstacles métalliques, des murs épais et des sources d'interférences (téléphones sans fil, réfrigérateurs, etc.). Orientez les antennes vers le haut pour une meilleure propagation du signal. Mettez à jour le firmware régulièrement.

Où puis-je télécharger l'application ASUS Router ?

L'application ASUS Router est disponible gratuitement sur l'App Store (iOS) et Google Play Store (Android). Recherchez 'ASUS Router' et installez-la. Elle vous permet de configurer et gérer votre routeur facilement depuis votre smartphone.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord que l'alimentation est branchée et que le voyant d'alimentation est allumé. Redémarrez le routeur en le débranchant pendant 10 secondes. Si le problème persiste, effectuez une réinitialisation aux paramètres d'usine. Consultez le site d'assistance ASUS (https://www.asus.com/support) ou contactez le service client.

MODE D'EMPLOI RTAX86U Pro ASUS

Routeur Wi-Fi RT-AX86U Adaptateur sateur
Cable reseau (RJ-45) Guide de demarriage rapide

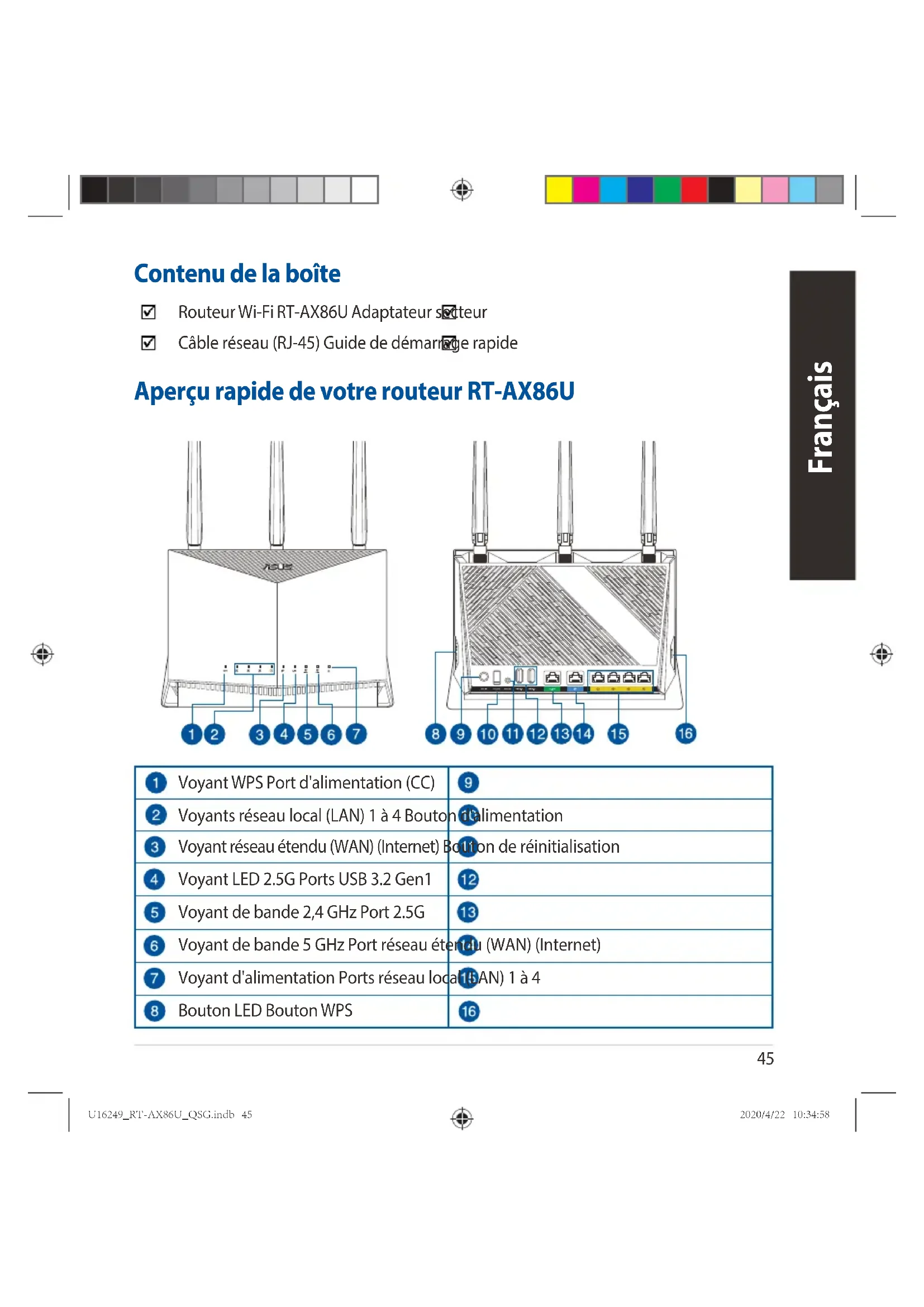

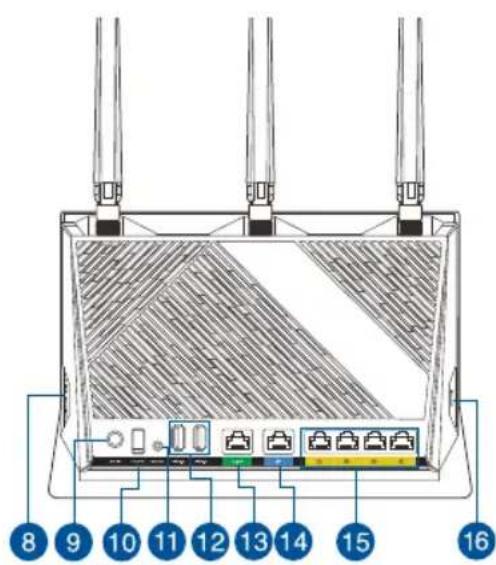

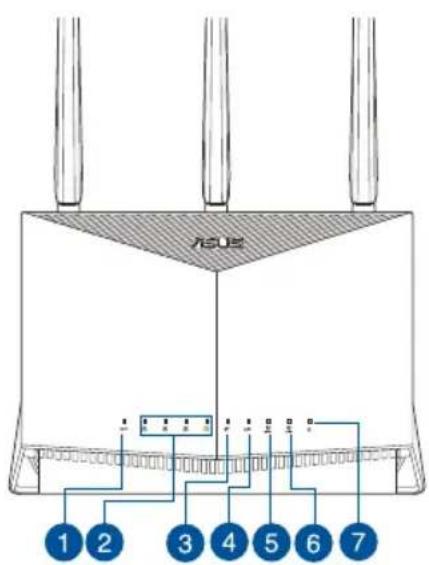

Aperçu rapide de votre routeur RT-AX86U

1	Voyant WPS Port d'alimentation (CC)	9
2	Voyants réseau local (LAN) 1 à 4 Bouton d'alimentation	10
3	Voyant réseau étendu (WAN) (Internet) Boffon de réinitialisation	11
4	Voyant LED 2.5G Ports USB 3.2 Gen1	12
5	Voyant de bande 2,4 GHz Port 2.5G	13
6	Voyant de bande 5 GHz Port réseauétendu (WAN) (Internet)	14
7	Voyant d'alimentation Ports réseau local (15 AN) 1 à 4	15
8	Bouton LED Bouton WPS	16

Placer le routeur Wi-Fi

Pour optimiser la transmission du signal Wi-Fi entre votre routeur et les péripériques réseau y étant connectés, veuillez vous assurer des points suivants:

• Placez le routeur Wi-Fi dans un emplacement central pour obtenir une couverture Wi-Fi optimale.
• Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.
• Maintenez le routeur à distance d'appareils ne fonctionnant qu'vec les normes/ fréquences Wi-Fi 802.11g ou 20MHz, les périhériques 2,4 GHz et Bluetooth, les téléphones sans fil, les transformateurs électriques, les moteurs à service intense, les lumières fluorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal Wi-Fi.
• Mettez toujours le routeur à jour dans la version de firmware la plus récente. Visitez le site Web d'ASUS sur http://www.asus.com pour consulter la liste des mises à jour.

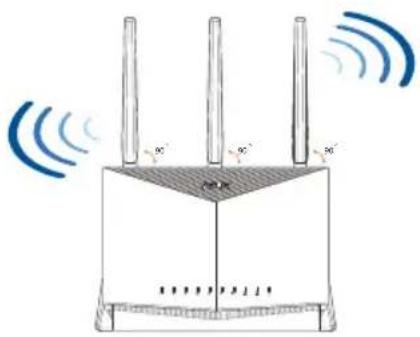

• Orientez les antennes comme sur l'illustration ci-dessous.

REMARQUES :

• Utilisez uniquement l'adaptateur secteur fourni avec votre apparéil. L'utilisation d'autres adaptateurs peut endommager l' apparéil.
• Charactéristiques

Adaptateur secteur CC Sortie CC: +19V (max 2,37A)Sortie CC: +19,5V (2,31A)
Température de fonctionnement 0	-40°C Stockage 0-70°C
Humidité de fonctionnement 50-90 % Stockage 20-90 %

Préparer votre modem

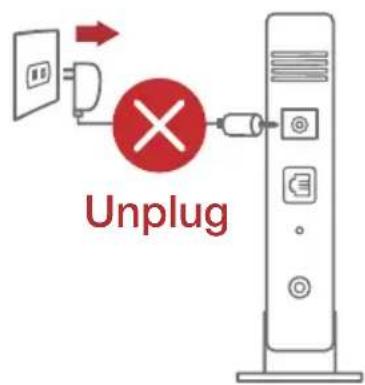

1. Débranche le cable d'alimentation / le modem DSL. Si votre modem possède une batterie de secours, retirez-la.
   REMARQUE: Si vous utilisez le DSL pour acceder à Internet, vous aurez besoin du nom d'utilisateur et du mot de passer fournis par votre fournisseur d'accès internet (FAI) pour configurer votre routeur.
2. Raccordez votre modem au routeur à l'aide du cable réseau fourni.

Français

1. Allumez votre modem cable/DSL.

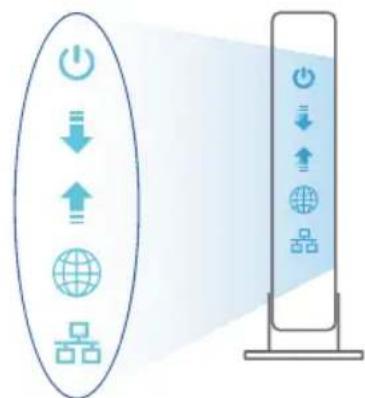

2. Vérifiez les voyants lumineux de votre modem cable/DSL pour vous assurer que la connexion est établie.

Configurer votre RT-AX86U

Vous pouvez configurer votre routeur via une connexion filaire ou Wi-Fi.

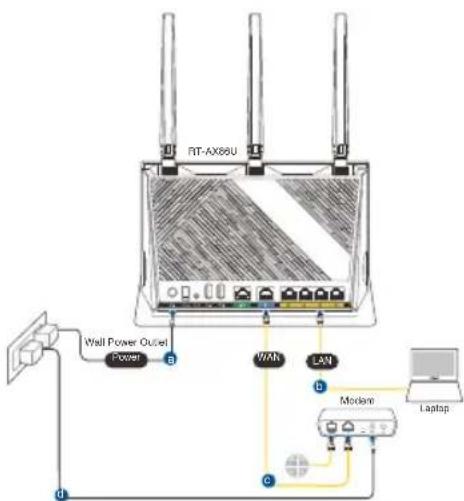

A. Connexion filaire

1. Branchez le routeur sur une prise electrique, puis allumez-le. Utilisez le cable réseau pour relier votre ordinateur au port de réseau local (LAN) du routeur.

1. L'interface de gestion du routeur s'affiche automatiquement lors de l'ouverture de votre navigateur internet. Si ce n'est pas le cas, entrez http://router.asus.com dans la barre d'adresse..

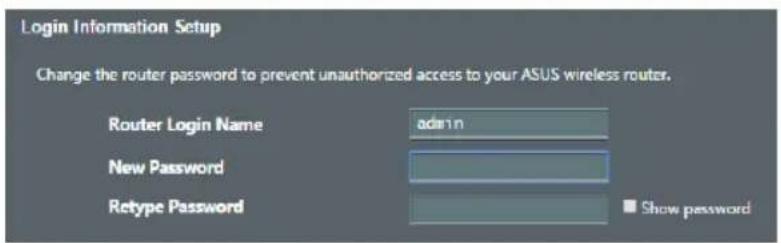

2. Définissez un mot de passer a fin d'eviter les accès non autorisés au routeur.

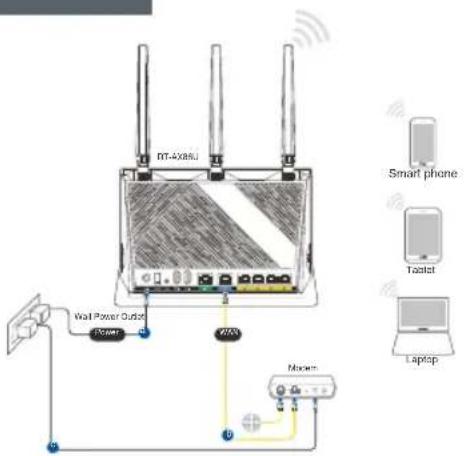

B. Connexion Wi-Fi

1. Branchez le routeur sur une prise electrique, puis allumez-le.

1. Connectez-vous au réseau dont le nom (SSID) est affché sur l'étiquette du produit située à l'arrière du routeur. Pour garantir une plus grande sécurité, modifier le nom du réseau et le mot de passer.

Nom du réseau Wi-Fi (SSID): ASUS XX

• XX correspond aux deux derniers chiffres de l'adresse MAC 2,4 GHz. Vous pouvez les trouver sur l'étiquette située à l'arrière de votre routeur.

• Vous pouvez désirir de configurerer votre routeur à l'aide de l'interface de gestion ou de l'application ASUS Router.

a. Configuration via l'interface de gestion

• Une fois connecté, l'interface de gestion du routeur s'affiche automatiquement lors de l'ouverture de votre navigateur internet. Si ce n'est pas le cas, entrez http://router.asus.com dans la barre d'adresse.

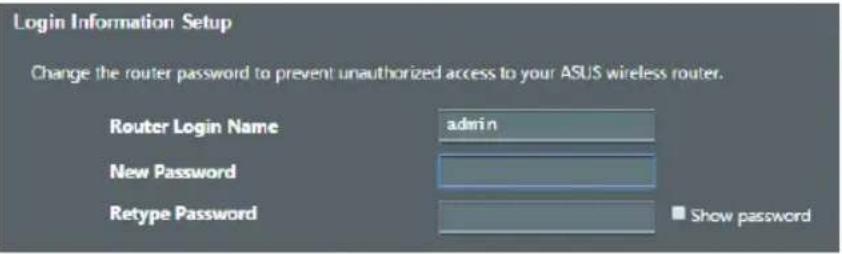

• Définissez un mot de passer ainsi non autorisés au routeur.

b. Configuration via l'application

Téléchargez l'application ASUS Router pour configurer votre routeur par le biais de vos appareils mobiles.

• Activez le Wi-Fi sur vos apparéils mobiles et connectez-vous au réseau du routeur.
• Suivez les instructions de configuration de l'application ASUS Router pour effectuer la configuration.

ASUS Router

ASUS Router

Se rappeler des paramètres de votre routeur Wi-Fi

• Notez les paramètres Wi-Fi besoin lors de la configuration de votre routeur.

Nom du routeur : Mot de passer :
2.4 Nom du réseau de 2,4 GHz (SSID) : Mot de passer :
Nom du réseau de 5 GHz (SSID) : Mot de passer :

FAQ

1. Où puis-je obtenir plus d'informations sur le routeur Wi-Fi ?

2. Site de la FAQ en ligne: https://www.asus.com/support/faq

3. Site de support technique : https://www.asus.com/support

Service clientèle : consultez la liste des centres d'appoint ASUS en fin de guide

• Vous pouvez consulter le manuel de l'utilisateur en ligne à l'adresse suivante : https://www.asus.com/support

Pakkauksen sisälto

Déclaration de conformité de Innovation, Sciences et Développement économique Canada (ISED)

Le present apparéil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux apparéils radio exempsts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l' apparéil ne doit pas produit de brouillage, et (2) l'utilisateur de l' apparéil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

La bande 5150 - 5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

CANICES-3(B)/NMB-3(B)

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par cet apparéil sans fil est inférieure à la limite d'exposition aux fréquences radio d'Innovation, Sciences et Développement économique du Canada (ISED). Utilisez l' apparéil sans fil de façon à minimiser les contacts humains lors d'un fonctionnement normal.

Cet équipement doit être installé et utilisé avec un minimum de 31 cm de distance entre la source de rayonnement et votre corps.

L'utilisation de cet appeareil est autorisé au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL - Radio Equipment List) d'Innovation, Sciences et Développement économique du Canada, rendez-vous sur :

http://www.ic.gc.ca/eic/site/ceb-bbst.nsf/eng/h_tt00020.html

Pour des informations supplémentaires concernant l'exposition aux fréquences radio au Canada, rendez-vous sur: https://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html

Le present émetteur radio (3568A-RTAXI600) a été approuve par Innovation, Sciences et Développement économique Canada pour fonctionner avec les types d'antenne numérés ci-dessous et ayant un gain admissible maximal d'antenne. Les types d'antennes non inclus dans cette liste qui ont un gain supérieur au gain maximal indiqué pour tout type listed sont strictement interdits pour une utilisation avec cet apparéil.

Set	Ant.	Brand	P/N	Type	Connector	Antenna Gain (dBi)
						2.4GHz	5GHz Band 1	5GHz Band 2	5GHz Band 3	5GHz Band 4
1	1	WHA YU	C660-510490-A	Dipole		1.66	1.86	1.86	1.90	1.84
	2
	3
	4	WHA YU	C660-510390-A	PCB		-	2.90	2.90	3.00	2.52
2	1	WHA YU	C660-510492-A	Dipole		1.52	1.41	1.45	1.72	1.74
	2
	3
	4	WHA YU	C660-510390-A	PCB		-	2.90	2.90	3.00	2.52
3	1	WHLSIN	RFDPA141500SBLB802	Dipole		1.52	1.66	1.76	1.82	1.65
	2
	3
	4	WHLSIN	RFPCA302603IM5B301	PCB		-	2.17	2.30	2.20	2.49

le gain maximal d'antenne permitted pour les dispositifs utilisant les bandes 5250-5350 MHz et

5470-5725 MHz doit se conformer à la limite de p.i.r.e.

le gain maximal d'antenne permis (pour les dispositifs utilisant la bande 5725-5850 MHz)

doit se conformer à la limite de p.i.r.e. spécifiée pour l'exploitation point à point et non point à point, selon le cas.

Pour une utilisation en interieur uniquement.

Précautions d'emploi de l'appareil

a. Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet apparéil dans certains lieux (les avions, les aéroports, les hopitaux, les stations-service et les garages professionnels).
b. Évitez d'utiliser cet apparéil à proximité de dispositifs Médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impératifement respecter une distance minimale de 15 centimètres entre cet apparéil et votre corps pour réduire les risques d'interférence.
c. Utilisez cet apparéil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau.
d. Tenez cet apparéil à distance des femmes enceintes et du bas-ventre des adolescents.

India RoHS

Toate modurile de fonctionare:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ax (HE20), 802.11ax (HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80),

802.11ac (VHT160), 802.11ax (HE20), 802.11ax (HE40), 802.11ax (HE80), 802.11ax (HE160)

Frecventa, canal si puterea maxima transmisä in UE sunt enumerate mai jos:

2400-2483.5MHz(1-13):OFDM:19.97dBm(99.3mW);CCK:19.73dBm(93.9mW)

5150-5250MHz (36-48): 22.98dBm(198mW)

5250-5350MHz (52-64): 22.99dBm(199mW)

5470-5725MHz (100-140): 29.98dBm(995mW)

Dispositivul este restrictionat doar la utilizesa in interior in cazul operarii in intervalul de freventa cuprins intre 5.150 si 5.350 MHz.

Déclaration simplifiée de conformité de l'UE

ASUSTek Computer Inc. déclare par la présente que cet apparéil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/UE. La déclaration de conformité de l'UE peut être téléchargeée à partir du site internet suivant: https://www.asus.com/Networking/RT-AX86U/HelpDesk/.

Déclaration de conformité (Directive sur l'écoconception 2009/125/CE)

Test de la conformité aux exigences d'écoconception selon [CE 1275/2008] et [UE 801/2013]. Lorsque l'appareil est en mode Networked Standby, son panneau d'E/S et son interface réseau sont en mode veille et peuvent ne pas fonctionner correctement. Pour sortir l'appareil du mode veille, appuyez sur le bouton Wi-Fi, LED, de réinitialisation ou WPS.

Cet apparéil a été testé et s'est avéré conforme aux limites établies par l'UE en terme d'exposition aux radiations dans un environnement non contrôle. Cét équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.

Tous les modes de fonctionnement:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ax (HE20), 802.11ax (HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ac (VHT160), 802.11ax (HE20), 802.11ax (HE40), 802.11ax (HE80), 802.11ax (HE160)

La fréquence, le canal et la puissance maximale transmise admissibles dans l'UE sont listed ci-dessous: 2400-2483.5MHz(1-13): OFDM: 19.97dBm(99.3mW); CCK: 19.73dBm(93.9mW)

5150-5250MHz (36-48): 22.98dBm(198mW)

5250-5350MHz (52-64): 22.99dBm(199mW)

5470-5725MHz (100-140): 29.98dBm(995mW)

Cet apparéil est restreint à une utilisation en interieur lors d'un fonctionnement dans la plage de fréquence de 5150 à 5350 MHz.

L'adaptateur doit être installé à proximé de l'équipment et être aisément accessible.

Avertissements de sécurité

• Utilisez ce produit dans un environnement dont la température ambiente est comprise entre 0^ (32^) et 40^ (104^) .
• Référez-vous à l'étiquette située au dessous du produit pour vérifier que l'adaptateur secteur répond aux exigences de tension.
• NE PAS placer sur une surface irrégulière ou instable. Contactez le service après-vente si le chassis a été endommagé.
• NE PAS placer, faire tomber ou insérer d'objets sur/dans le produit.
• NE PAS exposer l'appareil à la pluie ou à l'humidité, tenez-le à distance des liquides. NE PAS utiliser le modem lors d'un orage.
• NE PAS bloquer les ouvertures destinées à la ventilation du système pour éviter que celui-ci ne surchauffe.
• NE PAS utiliser de cordons d'alimentation, d'accessoires ou autres périhériques endommages.
• Si l'adaptateur est endommage, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.
• Pour éviter tout risque de chocolélectrique, débranchez le cable d'alimentation de la prise électrique avant de toucher au système.
