KÄYTTÖOHJE RTAX86U Pro ASUS

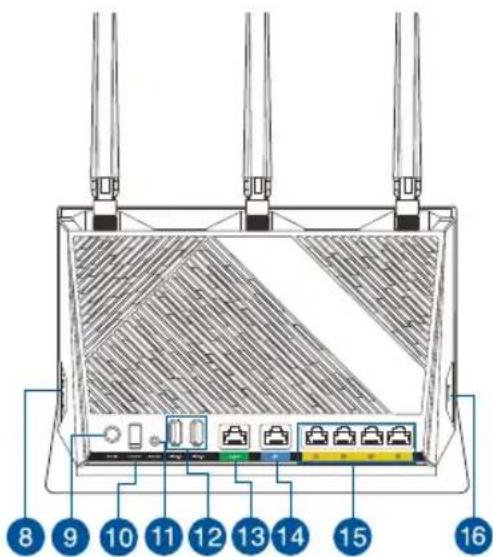

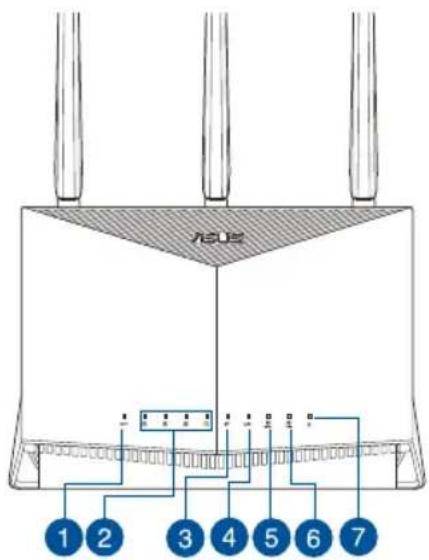

• Vous pouvez consulter le manuel de l'utilisateur en ligne à l'adresse suivante : https://www.asus.com/support U16249_RT-AX86U_QSG.indb 50U16249_RT-AX86U_QSG.indb 50 2020/4/22 10:34:592020/4/22 10:34:5951 Suomi Katsaus RT-AX86U-sovellukseen Katsaus RT-AX86U-sovellukseen Pakkauksen sisältö Pakkauksen sisältö RT-AX86U Verkkolaite Verkkokaapeli (RJ-45) Pikaopas LED WPS Virta (DC-In)-portti LAN 1~4 LEDs Virtakytkin WAN (Internet) LED Nollauspainike 2,5G LED-valo USB 3.2 Gen 1-portit 2,4GHz LED-valo 2,5G portti 5GHz LED-valo WAN (Internet) portti Virran LED-valo LAN 1~4 portit LED Päällä/Pois –painike WPS-painike U16249_RT-AX86U_QSG.indb 51U16249_RT-AX86U_QSG.indb 51 2020/4/22 10:34:592020/4/22 10:34:5952 Suomi Reitittimen sijoittaminen Reitittimen sijoittaminen Varmistaaksesi parhaan signaalin lähetyksen langattoman reitittimen ja siihen liitettyjen verkkolaitteiden välillä, tarkista, että:

• Asetat langattoman reitittimen keskelle aluetta saadaksesi maksimipeittoalueen verkkolaitteille.

• Pidät laitteen vapaana metalliesteistä ja poissa suorasta auringonpaisteesta.

• Pidät laiteen etäällä 802.11g:n tai 20 MHz:n Wi-Fi -laitteista, 2,4 GHz:n tietokoneen oheislaitteista, Bluetooth-laitteista, langattomista puhelimista, muuntajista, raskaista moottoreista, loistelampuista, mikroaaltouuneista, jääkaapeista ja muista teollisista laitteista estääksesi signaalin häiriöt tai menetyksen.

Päivität aina uusimman laiteohjelmiston. Hae viimeisimmät laitteistopäivitykset ASUS-verkkosivuilta osoitteesta http://www.asus.com.

• Suuntaa alla olevan piirroksen mukaisesti. HUOMAA:

• Käytä vain laitteen toimitukseen kuuluvaa verkkolaitetta. Muiden verkkolaitteiden käyttö voi vahingoittaa laitetta.

• Tekniset tiedot: Verkkolaite Tasavirtalähtö: +19 V maks. 2,37A:n virralla Tasavirtalähtö: +19,5 V maks. 2,31A:n virralla Käyttölämpötila 0~40

Käyttökosteus 50~90% Tallennustila 20~90%

1. Irrota virtakaapeli/DSL-modeemi. Jos sillä on

akkuvarmistus, irrota akku. HUOMAUTUS: Jos käytät internet- yhteyteen DSL:ää, tarvitset käyttäjätunnuksen/salasanan internet- palveluntarjoajaltasi (ISP) määrittääksesi reitittimen oikein.

2. Liitä modeemi reitittimeen toimitukseen

kuuluvalla verkkokaapelilla.

3. Kytke virta päälle virtakaapeliin/DSL-modeemiin.

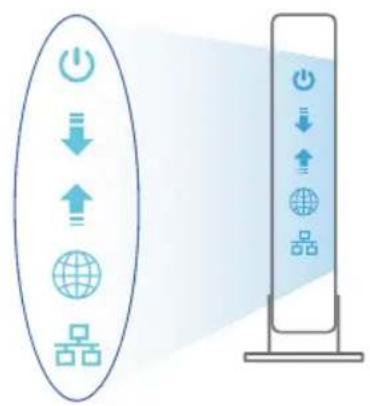

4. Tarkista kaapelin/DSL-modeemin LED-valot

varmistaaksesi, että yhteys on aktiivinen. U16249_RT-AX86U_QSG.indb 53U16249_RT-AX86U_QSG.indb 53 2020/4/22 10:35:002020/4/22 10:35:0054 Suomi RT-AX86U :n asettaminen RT-AX86U :n asettaminen Voit asettaa RT-AX86U langallisen tai langattoman yhteyden kautta. A. Langallinen yhteys

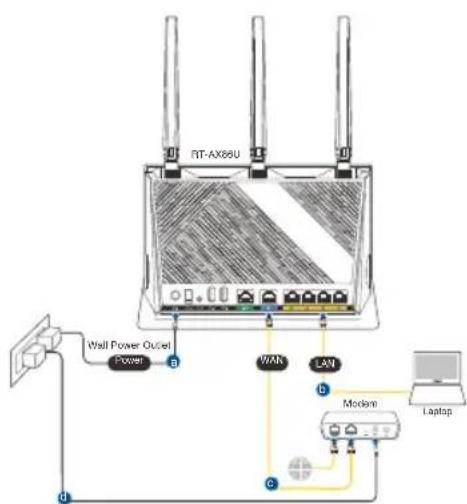

1. Liitä reititin virtalähteeseen ja kytke

sen virta päälle. Liitä verkkokaapeli tietokoneesta reitittimen LAN-porttiin.

2. Graanen web-käyttöliittymä käynnistyy automaattisesti, kun avaat web-

selaimen. Jollei se käynnisty automaattisesti, siirry osoitteeseen http://router. asus.com.

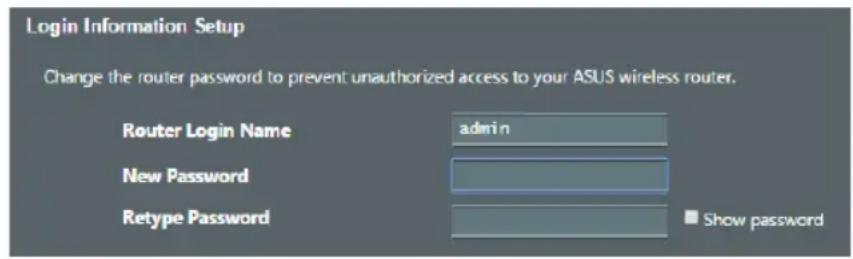

3. Aseta reitittimen salasana estääksesi valtuuttamattoman käytön.

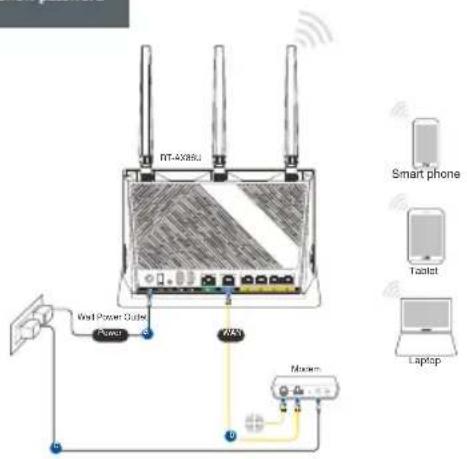

1. Liitä reititin virtalähteeseen ja kytke sen

• XX viittaa 2,4 GHz:in MAC-osoitteen kahteen viimeiseen numeroon. Se on merkitty tarraan RT-AX86U:n takana.

3. Voit valita joko graasen web-käyttöliittymän (GUI) tai ASUS-

reititinsovelluksen reitittimen asettamiseen. a. Graasen web-käyttöliittymän asetus

Kun liitäntä on tehty, graanen web-käyttöliittymä käynnistyy automaattisesti, kun avaat web-selaimen. Jos se ei käynnisty automaattisesti, siirry osoitteeseen http://router.asus.com.

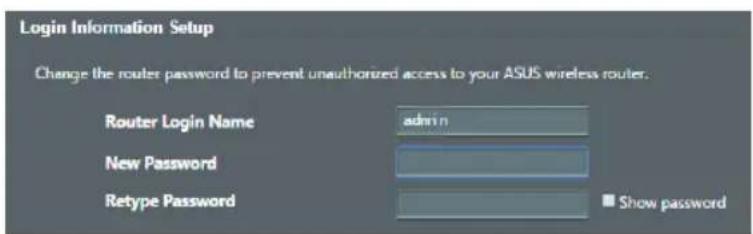

Aseta reitittimelle salasana valtuuttamattoman käytön estämiseksi. U16249_RT-AX86U_QSG.indb 55U16249_RT-AX86U_QSG.indb 55 2020/4/22 10:35:002020/4/22 10:35:0056 Suomi b. Sovelluksen asetus Lataa ASUS-reititinsovellus asettaaksesi reitittimen mobiililaitteillasi.

Kytke Wi-Fi päälle mobiililaitteissasi ja muodosta yhteys RT-AX86U -verkkoosi.

Suorita asetus loppuun toimimalla ASUS-reititinsovelluksen asetusohjeiden mukaiseesti. ASUS RouterASUS Router Langattoman reitittimen asetusten muistaminen

• Muista langattomat asetuksesi, kun suoritat reitittimen asetuksen loppuun. Reitittimen nimi: Salasana: 2,4GHz verkko SSID: Salasana: 5GHz verkko SSID: Salasana: Usein kysyttyä (FAQ) Usein kysyttyä (FAQ)

1. Mistä saan lisätietoja langattomasta reitittimestä?

• Online-usein kysyttyä-sivusto: https://www.asus.com/support/faq

• Teknisen tuen sivusto: https://www.asus.com/support

• Käytä tätä tuotetta ympäristöissä, joissa ympäristölämpötila on välillä 0˚C (32˚F) ja 40˚C (104˚F).

• Varmista tuotteen pohjassa sijaitsevasta arvokilvestä vastaako verkkolaite tätä nimellisarvoa.

• ÄLÄ aseta epätasaisille tai epävakaille pinnoille. Ota yhteys huoltoon, jos kotelo on vahingoittunut.

• ÄLÄ aseta tai pudota esineitä laitteen päälle äläkä anna minkään vieraiden esineiden joutua tuotteen sisään.

• ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana.

• ÄLÄ peitä tuotteen tuuletusaukkoja estääksesi tuotteen ylikuumenemisen.

• ÄLÄ käytä vahingoittuneita virtajohtoja, lisävarusteita tai muita oheislaitteita.

• Jos virtalähde on rikkoutunut, älä itse yritä sitä korjata. Ota yhteys ammattimaiseen huoltohenkilöön tai jälleenmyyjääsi.

• Estääksesi sähköiskun vaaran irrota virtakaapeli pistorasiasta ennen järjestelmän paikan muuttamista.

• ÄLÄ kiinnitä tätä laitetta 2 metriä korkammalle. CE statement Yksinkertaistettu EU-vaatimustenmukaisuusvakuutus ASUSTek Computer Inc. vakuuttaa täten, että tämä laite on 2014/53/EU-direktiivin olennaisten vaatimusten ja muiden asiaan kuuluvien lisäysten mukainen. Koko EU-vaatimustenmukaisuusvakuutuksen teksti on nähtävissä osoitteessa https://www.asus.com/Networking/RT-AX86U/HelpDesk/. Ekologisen suunnittelun direktiivin 2009/125/EY-vaatimustenmukaisuusvakuutus Testaus (EY) N:o 1275/2008:n ja (EU) N:o 801/2013:n mukaisista ekologisista suunnitteluvaatimuksista on suoritettu. Kun laite on verkossa valmiustilassa, sen I/O- ja verkkoliittymä ovat lepotilassa eivätkä ne ehkä toimi oikein. Herättääksesi laitteen, paina Wi-Fi päälle/pois -, LED päälle/pois -, nollaa- tai WPS-painiketta. Tämä laite täyttää EU-säteilyrajoitukset, jotka on asetettu hallitsemattomaan ympäristöön. Tämä laitteisto tulee asentaa ja sitä tulee käyttää siten, että säteilijän ja kehosi välinen etäisyys on vähintään 20 cm. Kaikki käyttötilat: 2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ax (HE20), 802.11ax (HE40) 5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ac (VHT160), 802.11ax (HE20), 802.11ax (HE40), 802.11ax (HE80), 802.11ax (HE160) Taajuus, kanava maksimi lähetetty teho EU:ssa on listattu alla: 2400-2483.5MHz(1-13): OFDM: 19.97dBm(99.3mW); CCK: 19.73dBm(93.9mW) 5150-5250MHz (36-48): 22.98dBm(198mW) 5250-5350MHz (52-64): 22.99dBm(199mW) 5470-5725MHz (100-140): 29.98dBm(995mW) Tämän laitteen käyttö on rajoitettu sisätiloihin 5 150 - 5 350 MHz:in-taajuusalueella. Verkkolaite tulee liittää lähelle laitetta helposti tavoitettavissa olevaan paikkaan. U16249_RT-AX86U_QSG.indb 200U16249_RT-AX86U_QSG.indb 200 2020/4/22 10:35:362020/4/22 10:35:36201 German Sicherheitshinweise
