POWEG3010 - Taille-haies PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Taille-haies thermique portatif
Marque	PowerPlus
Modèle	POWEG3010
Cylindrée du moteur	22,5 cm³
Puissance de sortie	650 W
Poids	5,65 kg
Capacité du réservoir de carburant	580 ml
Longueur de lame	600 mm
Vitesse des lames	2400 tr/min
Vitesse maxi du moteur	10 000 tr/min
Régime de ralenti	3000 tr/min
Régime d'embrayage	4000 tr/min
Mélange huile/essence	40:1
Pression acoustique (LpA)	88 dB(A)
Puissance acoustique (LwA)	109 dB(A)
Niveau de vibrations (aw)	7,0 m/s² (K=1,5 m/s²)
Alimentation	Essence sans plomb mélangée à de l'huile 2 temps
Fonctions principales	Coupe de haies, buissons et arbustes ; poignée orientable à 45° et 90° ; démarrage à froid et à chaud
Entretien et nettoyage	Lubrification régulière des lames, nettoyage du filtre à air, vérification de la bougie, vidange du carburant avant stockage
Sécurité	Verrou de sécurité, protection des mains, arrêt d'urgence, port d'équipement de protection obligatoire
Pièces détachées et réparabilité	Pièces d'origine disponibles via SAV agréé ; réparation par personnel qualifié uniquement
Informations générales	Garantie 24 mois ; usage non professionnel ; déclaration CE selon EN ISO 10517

FOIRE AUX QUESTIONS - POWEG3010 PowerPlus

Comment démarrer le taille-haie POWEG3010 à froid ?

Appuyez 7 à 10 fois sur la pompe d'amorçage. Placez le levier d'étrangleur en position fermée. Mettez le commutateur sur MARCHE. Tirez lentement sur le câble jusqu'à sentir une résistance, puis tirez fort. Dès que le moteur démarre, ouvrez l'étrangleur et laissez chauffer une minute.

Quel mélange huile/essence utiliser ?

Utilisez un mélange à 40:1 (40 volumes d'essence sans plomb pour 1 volume d'huile pour moteur 2 temps refroidi par air). N'utilisez jamais d'essence pure. Stockez le mélange moins de 30 jours.

Comment entretenir les lames ?

Lubrifiez les lames avant et après chaque utilisation avec une huile légère le long du rebord de la barre. Nettoyez régulièrement les résidus de coupe. Vérifiez l'affûtage et remplacez les lames si nécessaire.

Que faire si le moteur ne démarre pas ?

Vérifiez la bougie d'allumage (nettoyez ou remplacez), assurez-vous que le réservoir contient du mélange frais, que la pompe d'amorçage est bien actionnée et que l'étrangleur est en position correcte. Si le problème persiste, consultez un centre de réparation agréé.

Comment changer l'angle de la poignée ?

Relâchez l'accélérateur, tirez sur la commande de réglage et faites pivoter la poignée arrière à 45° ou 90° vers la gauche ou la droite. Relâchez la commande pour fixer l'angle. Cela réduit la fatigue lors de la coupe.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection, des gants, des chaussures antidérapantes et un casque antibruit. Ne travaillez pas sous la pluie. Tenez les enfants à distance. Utilisez le verrou de sécurité pour éviter un démarrage accidentel.

Comment stocker le taille-haie pour une longue période ?

Videz le réservoir de carburant, faites tourner le moteur jusqu'à l'arrêt. Retirez la bougie, versez 1-2 cc d'huile 2 temps dans le cylindre et tirez sur le câble. Nettoyez l'appareil, appliquez de l'huile anti-rouille sur les parties métalliques et rangez-le dans un endroit sec.

Quelle est la durée de la garantie ?

La garantie est de 24 mois à compter de la date d'achat. Elle couvre les défauts de matériel et de fabrication, mais pas l'usure normale, les dommages dus à une mauvaise utilisation ou les frais de transport.

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre, sortez l'élément et tapotez-le pour enlever la poussière. Si très sale, soufflez avec de l'air comprimé. Remplacez l'élément s'il est déformé ou endommagé. Un filtre propre garantit les performances du moteur.

Quelles sont les caractéristiques techniques principales ?

Moteur 22,5 cm³, puissance 650 W, poids 5,65 kg, réservoir 580 ml, lame 600 mm, vitesse de coupe 2400 tr/min, mélange 40:1. Niveau sonore LpA 88 dB(A), vibrations 7,0 m/s².

MODE D'EMPLOI POWEG3010 PowerPlus

1 UTILISATION 3
2 DESCRIPTION 3
3 LISTES DES PIECES CONTENUES DANS L'EMBALLAGE 3
4 PICTOGRAMMES 4
5 CONSIGNES DE SECURITE GENÉRALES 4
5.1 Lieu de travail 4
5.2 Securite des personnes 4
5.3 Utilisation et entretien de l'outil 5
5.4 Entretien 5
6 AVERTISSEMENTS DE SECURITE CONCERNANT L'ESSENCE5
7 CARBURANT 6
7.1 Mélange de carburant et d'huile 6
7.1.1 Mélange du carburant 6
7.2 Ravitationement en carburant 6
7.3 Stockage du carburant 7
8 FONCTIONNEMENT 7
8.1 Demarrage du moteur 7
8.1.1 Demarrage a froid 7
8.1.2 Demarragea chaud 8
8.2 Arrêt du moteur 8
8.3 Changement d'angle de la poignee arrriere 8
8.3.1 Comment changer langle : (Fig. 5)
8.3.2 Fonctionnement en position verticale (Fig. 6) 8
8.3.3 Utilisation à l'horizontal (Fig. 7) 8
9 MAINTENANCE 9
9.1 Lubrification de la lame 10
9.2 Verrou de sécurité (Fig. 8) 10
9.3 Filtré à air (Fig. 9) 10
9.4 Voie de I'air de refroidissement 10
9.5 Bougie d'allumage (Fig. 10) 11
9.6 Carter d'engrenage 11

POWERPLUS POWEG3010 FR

9.7 Silencieux (Fig. 11) 11
9.7.1Après 100 heures d'utilisation 11
9.7.2 Maintenance avant stockage 11
10 NETTOYAGE 11
11 STOCKAGE 11
12 DEMARRAGE APRES DE LONGUES PERIODES DE NON UTILISATION 12
13 DONNÉES TECHNIQUES 12
14 BRUIT 12
15 DEPARTEMENT DE L'ENTRETIEN 12
16 RECHERCHE DE PANNE 13
17 GARANTIE 14
18 ENVIRONMENTMENT 14
19 DÉCLARATION DE CONFORMITE 15

POWERPLUS POWEG3010 FR

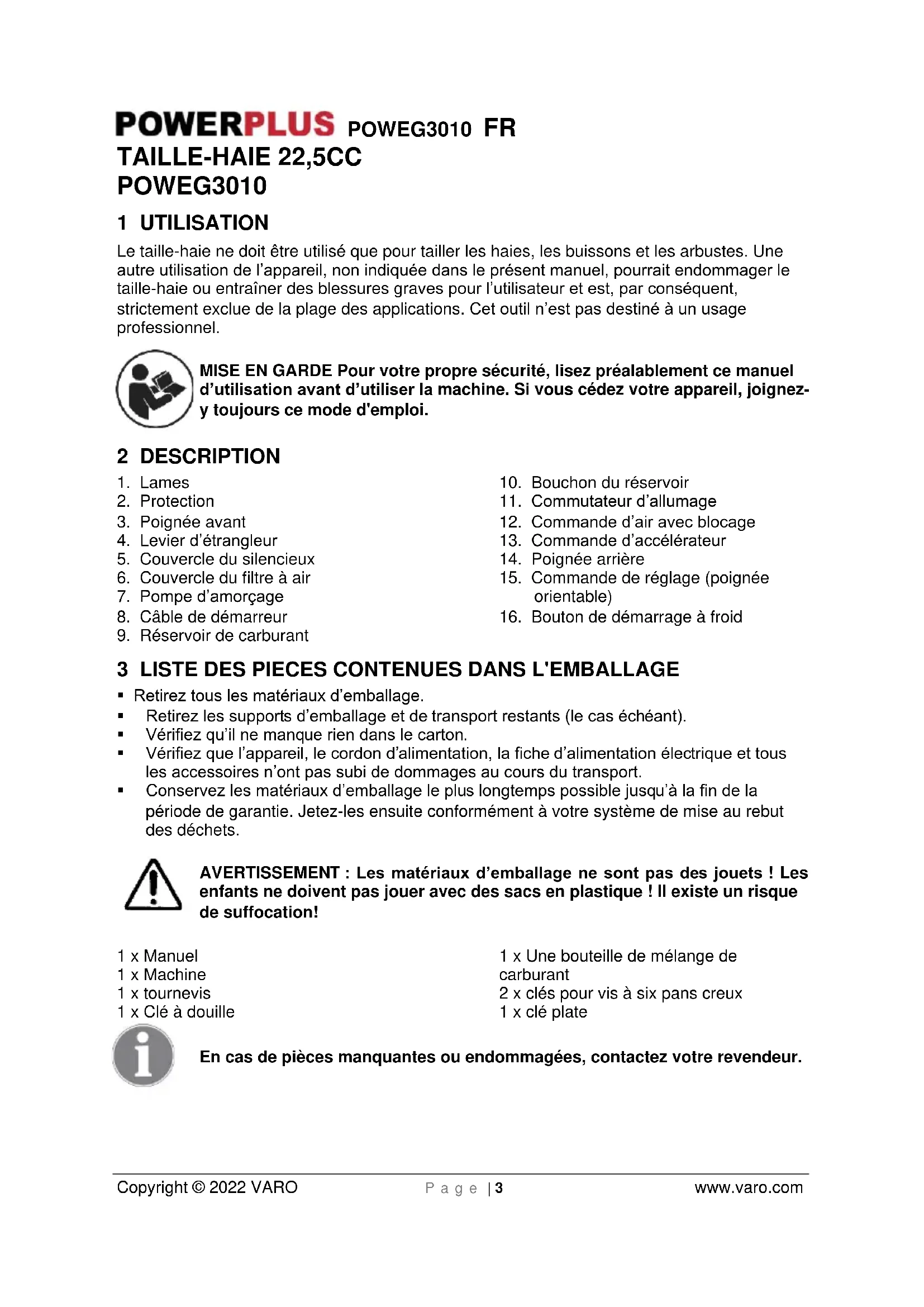

TAILLE-HAIE 22,5CC

POWEG3010

1 UTILISATION

Le taille-haie ne doit être utilisé que pour tailler les haies, les buissons et les arbustes. Une autre utilisation de l'appareil, non indiquée dans le present manuel, pourrait endommager le taille-haie ou entraîner des blessures graves pour l'utiliser et est, par conséquent, strictement exclue de la plage des applications. Cet outil n'est pas destiné à un usage professionnel.

MISE EN GARDE Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation avant d'utiliser la machine. Si vous cédez votre apparéil, joignez-y toujours ce mode d'emploi.

2 DESCRIPTION

1. Lames
2. Protection
3. Poignée avant
4. Levier d'étrangleur
5. Couvercle du silencieux
6. Couvercle du filtré à air
7. Pompe d'amorçage
8. Câble de démarreur

9. Réservoir de carburant

10. Bouchon du réservoir

11. Commutateur d'allumage
12. Commande d'air avec blocage
13. Commande d'accéléateur
14. Poignée arrête
15. Commande de réglage (poignée orientable)
16. Bouton de démarrage à froid

3 LIST DES PIECES CONTENUES DANS L'EMBALLAGE

• Retirez tous les matériaux d'emballage.
  Retirez les supports d'emballage et de transport restants (le cas échéant).
  Vérifiez qu'il ne manque rien dans le carton.
• Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
• Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT: Les matériaux d'emballage ne sont pas des jouets! Les enfants ne doivent pas journé avec des sacs en plastique! Il existe un risque de suffocation!

1 x Manuel
1 x Machine
1 x tournevis
1 x Clé à douille

1 x Une bouteille de melange de carburant
2 x clés pour vis à six pans creux
1xcléplate

En cas de pieces manquantes ou endommagées, contactez votre revendeur.

POWERPLUS POWEG3010 FR

4 PICTOGRAMMES

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine :

	Risque de lésion corporelle ou de dégâtsmatériels		En cas de formation de poussière, porter un masque de protection respiratoire
	Lire le manuel avant utilisation		Ne jamais utiliser l'appareil sous la pluie ou en cas d'humidité, il y a un risque de chocolélectrique.
	Portez des protections auditives		Portez des gants de protection
	Porter une protection oculaire		Port chaussures de protection recommante.
CE	CE Conformément aux normes Européennes d'application en matière de sécurité		Interdiction de fumer
	Feu nu interdit		Mélange de carburant et d'huile
	Ne pasapprocher les mains des lames, ne pas toucher les lames au démarrage de l'appareil ni lors de son utilisation.

5 CONSIGNES DE SECURITE GENÉRALES

Attention, tous les avertissements et consignes de sécurité doivent être lus! Un non-respect des avertissements et des consignes peut entraîner des incendies et/ou des blessures graves. Conservez tous les avertissements et consignes de sécurité pour une consultation ultérieure.

5.1 Lieu de travail

• Maintenez la propriété et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.
• N'utilise pas les outils dans un environnement représentant un risque d'explosion, contenant par exemple des liquides, gaz ou poussières inflammables. Les outils produit des étincelles susceptibles de provoquer l'embrasement de la poussière ou des vapeurs.
• Maintenez les enfants et les tierces personnes à l'ecart lorsque vous utilisez l'outil. Vous risquez de perdre le contrôle de l'appareil en cas de distraction.

5.2 Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et faites préuve de bon sens lorsque vous utiliserez un outil. N'utilise pas un outil lorsque vous étes fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d'outils peut engendrer des blessures graves.

POWERPLUS POWEG3010 FR

• Portez un équipement de protection individuel ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuel tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections auditives, selon l'usage de l'outil, réduit le risque de blessures.
• Evitez toute mise en marche impromptue. Un risque d'accident existe si vous doigt se trouve sur le commutateur de l'outil lorsqu'vous portez celui-ci.
• Retirez les outils de réglage ou les clés de serrage avant demettre l'outil en circuit. Un outil ou une clé se trouvant dans une partie rotative de l'outil est susceptible de provoquer des blessures.
• Ne tendez pas les bras trop loin. Veillez à conserver une position sure et maintenez votre équilibre à tout moment. Cela vous permettra de nouveaux contrôle l'outil dans les situations inattendues.
• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart de l'outil. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pieces mobiles.
• Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inherents à la poussière.

5.3 Utilisation et entretien de l'outil

• Ne forcez pas l'outil motorisé. Utilisez l'outil approprié à votre application. Un outil approprié donnera de plusieurs résultats et sera plus sur au régime pour lequel il a été concu.
• Avant de procéder à tout ajustement, de changer d'accessoire ou de ranger l'outil, mettez-le complètement hors tension. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
• Conservéz les outils inutilisés hors d'atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'avant pas pris connaissance de ces consignes utilisér l'appareil. Les outils sont dangereux lorsqu'ils sont utilisés par des personnes inexplériementées.
• Entretenez l'appareil avec soin. Contrôlez qu'aucune piece mobile de l'appareil n'est décentré ou grippée, qu'aucune piece n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pieces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défailleant des outils.
• Maintenez la propriété et l'affutage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affuétées, se bloquent moins souvent et sont plus facies à diriger.
• Utilisez l'outil, les accessoires, les outils de coupe ou autres en respectant ces consignes et de la manière prescrite pour le type d'outil concerné. Tenez compte des conditions d'emploi et du travail à accomplir. L'utilisation d'outils à des fins autres que les applications prévues peut aboutir à des situations dangereuses.

5.4 Entretien

• Ne faites réparerVoteoutilélectriqueque par du personnel qualifié,au moyen de pièces de rechange d'origine uniquement,de maniere à préserver la sécurité de l'appareil.

6 AVERTISSEMENTS DE SECURITE CONCERNANT L'ESSENCE

N'utilisez pas l'outil dans un endroit dangereux, comme un endroit presentant des risques d'explosion de fumées d'essence, de fuites de gaz ou de poussières explosives.
N'utilisez pas l'outil dans un endroit confiné. Les gaz d'échéppement, fumées ou émanations risqueraient d'atteindre des concentrations dangereuses.
- Protégez votre outil. Ce taille-haie n'est PAS ÉTANCHE À L'EAU et ne doit pas être exposé à la lumière directe du soleil, à une température ambiante élevé ni à des conditions de forte humidité.

POWERPLUS POWEG3010 FR

• Ne fumez pas pendant que vous faites l'appoint d'essence. Cela pourrait etre dangereux, car le carburant pourrait s'enflammer et provoquer une Explosion.
• Faites attention de ne pas renverser de carburant. Lorsque vous faites l'appoint d'essence du taille-haie, vérifie au préalable que le moteur a été mis hors tension. Évitez de renverser du carburant, car il risquerait de s'enflammer au contact du moteur chaud. Ne faites jamais l'appoint alors que le moteur tourne.
• Faites attention à l'endetroit où vous rangez votre taille-haie. Rangez-le dans un endroit sec, loin des liquides inflammables.
• Restez à distance. Le taille-haie émet des fumées d'échéppement. Vérifiez que les personnes doivent de vous restent à distance.
• Vérifiez que vous utilisez du combustible liquide. Veillez à mélanger 40 mesures de carburant sans plomb et 1 mesure d'huile à 2 temps. Sinon, le moteur risque de surchauffer et d'endommager votre taille-haie.

7 CARBURANT

7.1 Mélange de carburant et d'huile

Utilisez une essence sans plomb de qualite reguliere melangee avec de l'huile pour moteur à deux temps refroidi à l'air 40:1 personnalise pour obtenir les Seedleurs résultats.

AVERTISSEMENT: N'utilisez jamais d'essence pure dans votre apparéil. Ceci endommagera irrémédiablement le moteur et annulera la garantie du fabricant pour ce produit. N'utilisez jamais un mélange de carburant qui a été stocké pendant plus de 30 jours.

AVERTISSEMENT: Le lubrifiant pour moteur à 2 temps doit être une huile de haute qualité pour les moteurs à deux temps refroidis à l'air à une proportion de 40:1. N'utilise pas d'huile pour moteur à deux temps avec une proportion de mélange recommendée de 100:1. Si la lubrification est insuffisante, cela endommagera le moteur et annulera la garantie du fabricant du moteur.

7.1.1 Mélange du carburant

Ajoutez de l'huile dans un bidon de carburant agree, puis de l'essence pour les mélanger.
Secouez le écipient pour assurer un mélange total.

AVERTISSEMENT: Une mauvaise lubrication annulera la garantie du moteur. Il faut mélanger l'essence et l'huile à 40:1.

7.2 Ravitation en carburant

Il faut couper le moteur.
- Arrétez le moteur quand vous ravitailliez en carburant, restez à l'écart des flammes nues et ne fumez pas.
- Faites attention de ne pas renverser du carburant ou de l'huile afin d'éviter de contaminer la terre (protection de l'environnement). Nettoyez le taille-haie aussi aussitôt après renversement de carburant.
- Ne renversez pas de carburant sur le moteur. Essuyez si nécessaire pour éviter un incendie
- Evitez demettre du carburant sur vos vetements. Changez de vetements immediatement si vous avez renversé sur carburant dessus (pour eviter que les vetements ne prennt feu).
Inspectez regulierement le bouchon du réservoir pour vous assurer qu'il est bien fermé et qu'il ne fuit pas.

POWERPLUS POWEG3010 FR

• Serrez avec soins le bouchon du réservoir. Changez d'emplacement pour demarrer le moteur (au moins 3 metres de l'emplacement de ravitationnement en carburant).
• Ne ravitailliez jamais en carburant dans des pieces fermées. Les vapeurs de carburant s'accumulent au niveau du sol. (risque d'explosions).
• Transportez et stockez le carburant dans des conteneurs agregés uniquement. Assurez-vous que le carburant stocké n'est pas à la portée d'enfants.
• Nettoyez soigneusement la zone autour du bouchon du réservoir pour empêcher la saleté de s'introduire dans le réservoir de carburant.
• Dévissez le bouchon et replisseez le réservoir de carburant. Utilisez un entonneir de gaze pour filtrer le carburant.
  Vissez le bouchon serré à la main uniquement.
• Nettoyz autour du bouchon et du réservoir après avoir ravitaillé en carburant.
• Essuyez toujours le carburant renversé pour éviter un incendie.

7.3 Stockage du carburant

Il n'est pas possible de stocker le carburant pour une période illimitée.
N'achetez que la quantité nécessaire pour une période de fonctionnement de 4 semaines.
Utilisez des conteneurs de stockage de carburant agrées uniquement.

8 FONCTIONNEMENT

8.1 Demarrage du moteur

Déplacez-vous à au moins 3 mètres de l'emplacement de ravitaillement en carburant. Placez le taille-haie sur une zone propre du sol et veillez à ce que l'outil de découvert ne touche pas le sol ou d'autres objets.

Gardez les lames à l'ecart de tout autre objet alentours. Elles se mettront à bouger au démarrage du moteur.

8.1.1 Demarrage à froid

Quand le moteur est froid ou qu'il est arrete depuis plus de 5 minutes ou quand on ajoute du carburant au moteur.

• Poussez légèrement la pompe d'amorçage à plusieurs reprises (de 7 à 10 fois) jusqu'à ce que le carburant gagne la pompe d'amorçage (Fig. 1)

• Déplacez le levier d'étrangleur (4) en position «CLOSE» (Fig. 2)

(a) Levier d'étrangleur
(b) Ouvrir
(c)Fermer

• Placez le commutateur d'allumage sur la position « MARCHE ». (Fig. 3)
  Tenez fermement l'appareil vers le bas pour ne pas en perdre le contrôle lors du demarrage du moteur. Si vous ne tenez pas l'appareil correctement vers le bas, le moteur peut vous déséquilbrer ou balancer la lame de découvert dans une obstruction ou sur vous.
• Tirez lentement sur le cable de démarrage sur 10 à 15 cm et vérifiez l'emplacement de la pression.
  Tirez fortement quand vous sentez une pressurisation et demarrez le moteur.
  Quand le moteur demarre, renvovez le levier d'etrangleur en position «OPEN / |1|».
• Faites tourner le moteur pendant environ une minute à une vitesse modérée avant d'appliquer une vitesse pleine

Remarque: Quand vous redémarrez le moteur immédiatement après l'avoir arrêté, laissez l'étrangleur ouvert.

POWERPLUS POWEG3010 FR

Remarque: Un étranglement excessif peut compliquer le démarage du moteur en raison d'un excès de carburant. Si le moteur ne démarre pas après plusieurs tentatives, ouvre l'étrangleur et tirez le cable à plusieurs reprises ou retirez la bougie d'allumage et séchez-la.

8.1.2 Demarrage a chaud

Redémarrage immédiat après l'arrêt du moteur. Si le moteur ne démarre pas, repêze les étapes ci-dessus.

Evitez de tirer le cable jusqu'à bout ou de le rentrer en relâchant le bouton. De telles actions peuvent entrainer des problèmes au démarrage.

8.2 Arrêt du moteur

Relâchez complètement le levier d'accélérateur.

• Déplacez le commutateur du moteur en position « ARRET», la rotation du moteur ralentira et le moteur s'arrête.

Remarque: Si le moteur ne s'arrête pas après avoir arrêté le commutateur, fermez l'étrangleur pour que le moteur finisse par s'arrêté

8.3 Changement d'angle de la poignée arrête

Pour faire fonctionner l'appareil en position verticale, l'angle de la poignée arrête est concu pour être changé.

Pour réduire la fatigue lors du taillage de haies, il est possible de faire pivoter la poignée à 45^ ou 90^ vers la gauche ou la droite.

8.3.1 Comment changer l'angle : (Fig. 5)

• Rentrez le levier d'accelérer et faites tourner la poignée arrêt en tirant sur l'ergot de la commande de réglage.
• Faites tourner la poignée arrêté à droite ou à gauche de 90 ou 45 degrés.
• Àprous la rotation, relâchéz la commande de réglage. Pour fixer la poignée arrrière, tenez la commande de réglage délicatement par le doigt
  N'utilisez que I'acceleration necessaire pour effectuer le travail. Une vitesse de moteur excessive n'est pas nécessaire.
• Gardez toujours vous corps à côté du carburateur de votre taille-haie, jamais du côté du silencieux.
• Quand vous opérez une nouvelle machine pour la première fois, dans les premières minutes de laGRAISSSE peut sortir du carter d'engrenage. Mais comme il s'agit d'un excès de graissse, ce n'est pas alarmant. Il vous suffit de l'essuyer pour l'enlever après l'arrêt du moteur.

8.3.2 Fonctionnement en position verticale (Fig. 6)

• En faisant tourner la poignée arrêté vers la droite, tenez la poignée arrêté de la main droite et la poignée avant, de la main gauche.
• En faisant tourner la poignée arrêté vers la gauche, tenez la poignée avant de la main droite et la poignée arrêté, de la main gauche. Effectuez la coupe en un cercle.

8.3.3 Utilisation à l'horizontalé (Fig. 7)

• Inclinez le taille-haie de 5 à 10^ vers l'objet à couper pour faciliter le travail et obtenir un bon résultat.

POWERPLUS POWEG3010 FR

Respectez toujours les consignes de sécurité. Le taille-haie ne doit être utilisé que pour tailler des haies ou de petits buissons. Il est interdit de couper d'autres types de matériel. N'utilise pas le taille-haie comme un levier pour soulever, déplacer ou casser des objets, et ne le bloquez pas sur des supports fixes.

9 MAINTENANCE

Nos machines ont ete conques pour fonctionner sur une longue pereode avec un minimum de maintenance. Un fonctionnement satisfaisant continu necessite un bon entretien et un nettoyage regulier de la machine.

	Système / composant	Procedure	Avant utilisation	Après	Après	Après	Remarque
	Fuites de carburant, renversement de carburant	Essuyez pour nettoyer	V
	Réserveur de carburant, filtré à air, filtré à carburant	Inspector/nettoyer	V	V			Remplac er si nécessaire
	Vis de butée de l'obturateur	Consulter le réglage de la vitesse de rotation à vide	V				Remplac er le carburateur si nécessaire
	Bougie d'allumage	Nettoyer et réajuster la distance entre les électrodes			V		Distance : de 0,6 à 0,7 mm, remplaç er si nécessaire
	Ailettes du cylindre, admission de l'aération de refroidissement à l'air	Nettoyer		V
	Silencieux, pare-étincelles, orifice d'échéppement du cylindre	Nettoyer			V
aître	Levier d'accéléateur, commutateur d'allumage	Vérifier le fonctionnement	V

POWERPLUS POWEG3010 FR

	Pièces de découpe	Remplacer s'il y a un problème	V
	Carter d'engrenage	Graisser		V
	Vis/écrous/bou lons	Serrer/rempla cer	V				Pas des vis de réglage

Avertissement : Avant le nettoyage, l'inspection ou la réparation de l'appareil, assurez-vous que le moteur s'est arrêté et qu'il est froid.

9.1 Lubrification de la lame

Avertissement : Avant de lubrifier, assurez-vous que l'appareil est eteint et que la lame s'est complètement arrêtée.

Pour un fonctionnement plus simple et prolonger la durée de vie de la lame, lubrifier la lame avant et après chaque utilisation. Appliquez une huile légère sur la machine le long du rebord de la barre à lame.

9.2 Verrou de sécurité (Fig. 8)

Avertissement : Arrêtez le fonctionnement quand le verrou de sécurité est défectueux

Le verrou de sécurité est le dispositif qui permet de ne pas actionner involontairement le levier d'accelérer. Lorsque vous poussez le verrou de sécurité, vous pouvez actionner le levier d'accelérer.

Verrou de sécurité :

Vérifiez si le levier d'accélérateur ne rouge pas quand vous ne poussez pas le verrou de sécurité
- Verifiez si le levier d'accelerateur rouge quand vous le saisissez ou quand vous le relâchez tout en poussant le verrou de sécurité.
- Verifiez si le verrou de sécurité returne à sa position d'origine quand vous lâchez le verrou de sécurité.

Si vous trouvez des defaults lors des vérifications ci-dessus,contactez voseraagent d'entretien le plus proche pour une réparation

9.3 Filtre à air (Fig. 9)

Retirez le capot du filtré à air et éliminez la poussière. Si l'élement est sale, nettoyez-le en tapotant dessus ou en éliminant la saleté par un soufflage à l'air.

Si l'objet est déformé ou endommagé, remplacez-le par un neuf.

Une fois que vous avez nettoyé l'objet, fixez-le au logement du filtre avec le pointon tourné vers l'extérieur (vers le couvercle du filtre).

Ensuite, fixez le couvercle du filtré.

Important : Un filtré à air bloqué réduit les performances du moteur. De plus, un fonctionnement sans élément ou avec un élément déformé ou endommagé entraine des usures irrégulières du mecanisme du moteur

9.4 Voie de l'air de refroidissement

Le moteur est refroidi à l'air. Le blocage par des poussières entre l'orifice d'entrée de l'air de refroidissement et les ailettes du cylindre entraînera une surchauffe du moteur. Vérifiez et

POWERPLUS POWEG3010 FR

nettoyz periodiquement les ailettes du cylindre après avoir retiré le filtre à air et le couvercle du cylindre.

9.5 Bougie d'allumage (Fig. 10)

Un défaut de démarrage et un raté d'allumage proviennent souvent d'une bougie d'allumage encrassée. Nettoyez périodiquement la bougie d'allumage et remplacez-la par une neue selon les besoin.

Important : lorsque vous démonze la bougie, veillez à ne pas oter le joint de la bougie. Le fonctionnement du moteur sans joint peut entrainer une surchauffe du moteur.

Important : lorsque vous installez la bougie d'allumage, vissez-la d'abord à la main, puis serrez-la à l'aide d'une clé spéciale pour les bougies. Un serrage excessif endommagera le cylindre et le piston.

9.6 Carter d'engrenage

Appliquez uneGRAisse multi-uses après 25 heures d'utilisation.

9.7 Silencieux (Fig. 11)

9.7.1 ÀpRES 100 heures d'utilisation

Vérifiez si de l'huile ou de laGRAISSA a pénétré entre la garniture et le tambour et, le cas échéant, essuyez pour l'éliminer à l'aide d'essence sans huile et sans plomb.

9.7.2 Maintenance avant stockage

Utilisez un chiffon sec pour essuyer le carburant renversé sur l'appareil.

• Sortez le carburant du réservoir et faites tourner le moteur jusqu'à ce qu'il s'arrête naturellement.
• Retirez la bougie d'allumage et mettez 1 à 2 cc d'huile pour moteur à deux temps dans le moteur. Tirez sur le cable de démarrage 2 à 3 fois, replacez le bouchon et arrêtez-le à la position de contraction.
• Appliquez une huile anti-rouille sur les parties métalliques comme le cable d'accélérateur, etc., mettez le couvercle sur la lame et gardez-la en interieur pour éviter l'humidité.

10 NETTOYAGE

• Utilisez un chiffon humide pour nettoyer les pieces en plastique
  N'utilisez pas de détergents, de solvants ou d'objets pointus

11 STOCKAGE

De manière à ce que le taille-haie fonctionne à nouveau après une longue période de nonutilisation, il faut observer ce qui suit :

Vider le réservoir de carburant. Pour ce faire, démarrez le moteur et laissez-le tourner jusqu'à ce qu'il s'immobilise. Jetez le carburant restant de manière ecologique.
Laissez le moteur se refroidir et retirez la bougie d'allumage.
- Introduisez une petite cuillere d'un mélange pour moteur à deux temps dans l'ouverture de la bougie d'allumage et tirez doucement le cable de démarriage jusqu'à bout plusieurs fois. Ceci élimine les petits dépôts de rouille et lubrifie le piston et le cylindre.
- Vérifiez la bougie d'allumage et replacez-la si l'extrémité du point d'allumage est trop brûlé.
- Conservez la lame dans un endroit sec - à l'abri d'un risque d'incendie.

POWERPLUS POWEG3010 FR

12 DEMARRAGE APRES DE LONGUES PERIODES DE NON UTILISATION

• Retirez la bougie d'allumage.
  Tirez rapidement sur le cable de demarrage jusqu'au bout plusieurs fois afin de retirer l'huile et les depots dans le compartment du moteur.
  Vérifiez la bougie d'allumage, remplacez-la si nécessaire et revissez-la.
• Remplissez le réservoir de carburant avec le mélange pour moteur à deux temps.

13 DONNÉES TECHNIQUES

Déplacement du moteur	22,5cc
Construction	Portatif
Poids	5,65kg
Capacité du réservoir de carburant	580ml
Longueur de lame	600mm
Vitesse des lames	2400 r/min
Vitesse du moteur max.	10000 r/min
Vitesse du moteur au ralenti.	3000 r/min
Vitesse d'engagement de l'engrenage	4000 r/min
Puissance de sortie	650W
Proportion du mélange huile/essence du moteur	40:1

14 BRUIT

Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3)

PressionacoustiqueLpA 88dB(A)

Puisssance acoustique LwA 109 dB(A)

ATTENTION! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouie.

aw (Vibrations) :

Max 7.0m / s^2 K = 1,5m / s^2

15 DÉPARTEMENT DE L'ENTRETIEN

• Un commutateur endommagé doit être remplace dans nos ateliers du service après-vente. Lorsque le cable de raccordement (ou la fiche secteur) est endommagé, il doit être remplaced par un cable de raccordement particulier disponible auprès de notre service clients (point service). Le remplacement du cable de raccordement doit être obligatoirement effectué par notre service clients (point service - cf. dernierie page) ou par une personne qualifiée (technicien spécialisé).

POWERPLUS POWEG3010 FR

16 RECHERCHE DE PANNE

PROBLÈME	CAUSE	ACTION
L'appareil ne démarre pas ou il démarre, mais ne fonctionne pas.	• Procédures de démarriage incorrectes. • Paramètre de mélange du carburateur incorrect. • Bougie d'allumage encrassée. • Réservoir de carburant vide. • La poire d'amorçage n'a pas été suffisamment pressée.	• Suivez les instructions containues dans le manuel d'utiliser. • Faites ajuster le carburateur par un centre de réparation agréée. • Nettoyez/écartez ou remplacez la bougie. • Remplissez le réservoir d'un mélange de carburant correct. • Appuyez pleinement et lentement sur la poire d'amorçage 10 fois.
L'appareil démarre, mais le moteur a une puissance faible.	• Le filtré à carburant est bloqué. • Position du levier incorrecte. • Ecran du pare-étincelle sale. • Filtre à air sale. • Paramètre d'ajustement du mélange du carburateur incorrect.	• Remplacer le filtré à carburant. • Passer à la position FONCTIONNEMENT. • Remplacer l'écran du pare-étincelle. • Retirer, nettoyer et réinstaller le filtré. • Faites ajuster le carburateur par un centre de réparation agréée.
Le moteur hésite.	• Paramètre de mélange du carburateur incorrect. • Le filtré à air est bloqué. • Le mélange de carburant est nouveaux ou incorrect.	• Faites ajuster le carburateur par un centre de réparation agréée. • Remplacer ou nettoyer le filtré à air. • Vidanger le réservoir de carburant/ajouter un nouveau mélange de carburant.
Aucune puissance sous charge.	• Paramètre de mélange du carburateur incorrect. • Le mélange de carburant est nouveaux ou incorrect. • Le filtré à air est bloqué. • Bougie d'allumage encrassée.	• Faites ajuster le carburateur par un centre de réparation agréée. • Vidanger le réservoir de carburant/ajouter un nouveau mélange de carburant. • Remplacer ou nettoyer le filtré à air. • Nettoyez/écartez ou remplacez la bougie.
Fonctionnement erratique.	• Bougie d'allumage mal espacée. • Pare-étincelle bloqué. • Filtre à air sale.	• Nettoyez/écartez ou remplacez la bougie. • Nettoyer ou remplacer le pare-étincelle. • Nettoyer ou remplacer le filtré à air.
Fumée excessive.	• Paramètre de mélange du carburateur incorrect. • Mélange de carburant incorrect.	• Faites ajuster le carburateur par un centre de réparation agréée. • Utiliser un mélange de carburant correct (mélange à 40:1).

POWERPLUS POWEG3010 FR

17 GARANTIE

• Ce produit est garantie pour une periode de 24 mois effective a compter de la date d'achat par le premier utiliseur.
• Cette garantie couvre toutes les defaillances matérielles ou les defaults de fabrication, elle n'inclut pas : les batteries, les chargeurs, les defaults dus à l'usure normale des pieces, telles que les roulements, brosses, cables, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les defaults resultant d'une utilisation incorrecte, d'accidents ou de modifications ; ni ne couvre les frais de transport.
• Les dommages et/ou les défauts resultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.
• Nous rejetons toute responsabilité pour toute blessure corporelle resultant d'une utilisation inappropriée de l'outil.
• Les réparations ne peuvent être réalisées que par un service après-vente/agréé pour les outils Powerplus.
• Vous pouvez obtenir davantage d'informations au numero 00 32 3 292 92 90.
• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.
• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résultat d'une néligence d'entretien ou d'une surcharge.
• Tout dommage résultat d'une déténération de fluide, d'une déténération d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.
• L'acceptation des réclamations sous garantie ne peut enaucun cas entrainer la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.
• Les apparêils ou pieces remplaçé(e)s sous garantie sont par conséquent la propriété de Varo NV.
• Nous nous réservons le droit de rejeter toute réclamation dans les cas ou l'achat ne peut être vérifié ni lorsqu'il est évident que le produit n'a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)
• Voitr ecu d'achat doit etre conserve comme preuve de la date d'achat.
• Voitre outil non démontré doit être renvoyé à votre revendeur dans un état de propreté acceptable, (dans son coffret moulé par souffrage d'origine le cas échéant), accompagné de votre preuve d'achat.

18 ENVIRONNEMENT

Si, après un certain temps, vous decide de remplacer votre machine, ne vous en débarrasssez pas avec les ordures menagères mais destinez-la à un traitement respectieux de l'environnement.

Veuillez vous débarrasser de l'huile moteur usée d'une façon respectue de l'environnement. Nous vous sugérons de la porter à votre station d'entretien locale pour régénération. Ne la jetez pas dans les ordures ni ne la versez sur le sol.

POWERPLUS POWEG3010 FR 19 DÉCLARATION DE CONFORMITE

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que :

appareil: Taille-haie 22,5cc

marque:PowerPlus

modèle:POWEG3010

est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.

Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature) ;

2006/42/EC

2014/30/EU

2000/14/EC Annex V

LwA

Measured

108dB(A)

Guaranteed

110dB(A)

Normes europeennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature);

EN ISO 10517:2019

EN ISO 14982:2009

Detenteur de la Documentation technique: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Le soussigné agit au nom du PDG de l'entreprise,

Philippe Vankerkhove

Réglementation - Directeur de la conformité
