POWEG3010 - Tagliasiepi PowerPlus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tagliasiepi termico portatile
Marca	PowerPlus
Modello	POWEG3010
Cilindrata del motore	22,5 cm³
Potenza di uscita	650 W
Peso	5,65 kg
Capacità del serbatoio del carburante	580 ml
Lunghezza lama	600 mm
Velocità delle lame	2400 giri/min
Velocità massima del motore	10.000 giri/min
Regime al minimo	3000 giri/min
Regime di frizione	4000 giri/min
Miscela olio/benzina	40:1
Pressione acustica (LpA)	88 dB(A)
Potenza acustica (LwA)	109 dB(A)
Livello di vibrazioni (aw)	7,0 m/s² (K=1,5 m/s²)
Alimentazione	Benzina senza piombo miscelata con olio 2 tempi
Funzioni principali	Taglio di siepi, cespugli e arbusti; impugnatura regolabile a 45° e 90°; avviamento a freddo e a caldo
Manutenzione e pulizia	Lubrificazione regolare delle lame, pulizia del filtro dell'aria, controllo della candela, svuotamento del carburante prima dello stoccaggio
Sicurezza	Blocco di sicurezza, protezione delle mani, arresto di emergenza, obbligo di indossare dispositivi di protezione
Ricambi e riparabilità	Ricambi originali disponibili tramite assistenza autorizzata; riparazione solo da personale qualificato
Informazioni generali	Garanzia 24 mesi; uso non professionale; dichiarazione CE secondo EN ISO 10517

Domande frequenti - POWEG3010 PowerPlus

Come avviare a freddo il tagliasiepi POWEG3010?

Premere 7-10 volte la pompa di adescamento. Posizionare la leva dello starter in posizione chiusa. Mettere l'interruttore su ON. Tirare lentamente il cavo fino a sentire resistenza, quindi tirare con forza. Non appena il motore si avvia, aprire lo starter e lasciare scaldare per un minuto.

Quale miscela olio/benzina utilizzare?

Utilizzare una miscela 40:1 (40 volumi di benzina senza piombo per 1 volume di olio per motori 2 tempi raffreddati ad aria). Non utilizzare mai benzina pura. Conservare la miscela per meno di 30 giorni.

Come mantenere le lame?

Lubrificare le lame prima e dopo ogni utilizzo con un olio leggero lungo il bordo della barra. Pulire regolarmente i residui di taglio. Controllare l'affilatura e sostituire le lame se necessario.

Cosa fare se il motore non si avvia?

Controllare la candela di accensione (pulire o sostituire), assicurarsi che il serbatoio contenga miscela fresca, che la pompa di adescamento sia azionata e che lo starter sia nella posizione corretta. Se il problema persiste, consultare un centro di riparazione autorizzato.

Come cambiare l'angolo dell'impugnatura?

Rilasciare l'acceleratore, tirare il comando di regolazione e ruotare l'impugnatura posteriore a 45° o 90° verso sinistra o destra. Rilasciare il comando per fissare l'angolo. Ciò riduce l'affaticamento durante il taglio.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione, guanti, scarpe antiscivolo e cuffie antirumore. Non lavorare sotto la pioggia. Tenere lontani i bambini. Utilizzare il blocco di sicurezza per evitare avviamenti accidentali.

Come conservare il tagliasiepi per lunghi periodi?

Svuotare il serbatoio del carburante, far girare il motore fino allo spegnimento. Rimuovere la candela, versare 1-2 cc di olio 2 tempi nel cilindro e tirare il cavo. Pulire l'apparecchio, applicare olio antiruggine sulle parti metalliche e riporlo in un luogo asciutto.

Qual è la durata della garanzia?

La garanzia è di 24 mesi dalla data di acquisto. Copre i difetti del materiale e di fabbricazione, ma non l'usura normale, i danni dovuti a uso improprio o le spese di trasporto.

Come pulire il filtro dell'aria?

Rimuovere il coperchio del filtro, estrarre l'elemento e picchiettarlo per rimuovere la polvere. Se molto sporco, soffiare con aria compressa. Sostituire l'elemento se deformato o danneggiato. Un filtro pulito garantisce le prestazioni del motore.

Quali sono le caratteristiche tecniche principali?

Motore 22,5 cm³, potenza 650 W, peso 5,65 kg, serbatoio 580 ml, lama 600 mm, velocità di taglio 2400 giri/min, miscela 40:1. Livello sonoro LpA 88 dB(A), vibrazioni 7,0 m/s².

MANUALE UTENTE POWEG3010 PowerPlus

IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE

1 APPLICATIONE 3
2 DESCrizIONE 3
3 DISTINCTA DEI COMPONENTI 3
4 SIMBOLI 4
5 NORMEGENERALIDISICUREZZA. 4
5.1 Luogo di lavoro 4
5.2 Sicurezza delle persone 4
5.3 Uso attento e scrupoloso del motore 5
5.4 Manutenzione 5
6 AVVERTENZE DI SICUREZZA, BENZINA 5
7 CARBURANTE 6
7.1 Miscela carburante e olio 6
7.1.1 Miscelazione del carburante 6
7.2 Rifornimento 6
7.3 Conservazione del carburante 7
8 USO 7
8.1 Avviamento del motore 7
8.1.1 Avviamento a freddo 7
8.1.2 Avviamento a caldo 8
8.2 Arresto del motore 8
8.3 Modifica dell'inclinazione dell'impugnatura posteriore 8
8.3.1 Come inclinare I'impugnatura (Fig. 5) 8
8.3.2 Azionamento in verticale (Fig. 6) 8
8.3.3 Azionamento orizzontale (Fig. 7) 8
9 MANUTENZIONE 9
9.1 Lubrificazione della lama 10
9.2 Sicura (Fig. 8) 10
9.3 Depuratore dell'aria 10
9.4 Sistema di raffreddamento ad aria 10
9.5Candela (Fig. 10) 10
9.6 Scatola degli ingranaggi 11

POWERPLUS POWEG3010 IT

9.7 Marmitta 5fig.11) 11
9.7.1 Dopo 100 ore di utilizzo 11
9.7.2 Manutenzione prima dello stoccaggio 11
10 PULIZIA 11
11 STOCCAGGIO 11
12 AVVIAMENTO DOPO UN PERIODO DI INUTILIZZO PROLUNGATO 11
13 DATI TECHNICI 11
14 RUMORE 12
15 UFFICIO ASSISTENZA 12
16 ELIMINAZIONE DI ERRORI 12
17 GARANZIA 13
18 AMBIENTE 14
19 DICHIARAZIONE DI CONFORMITA 14

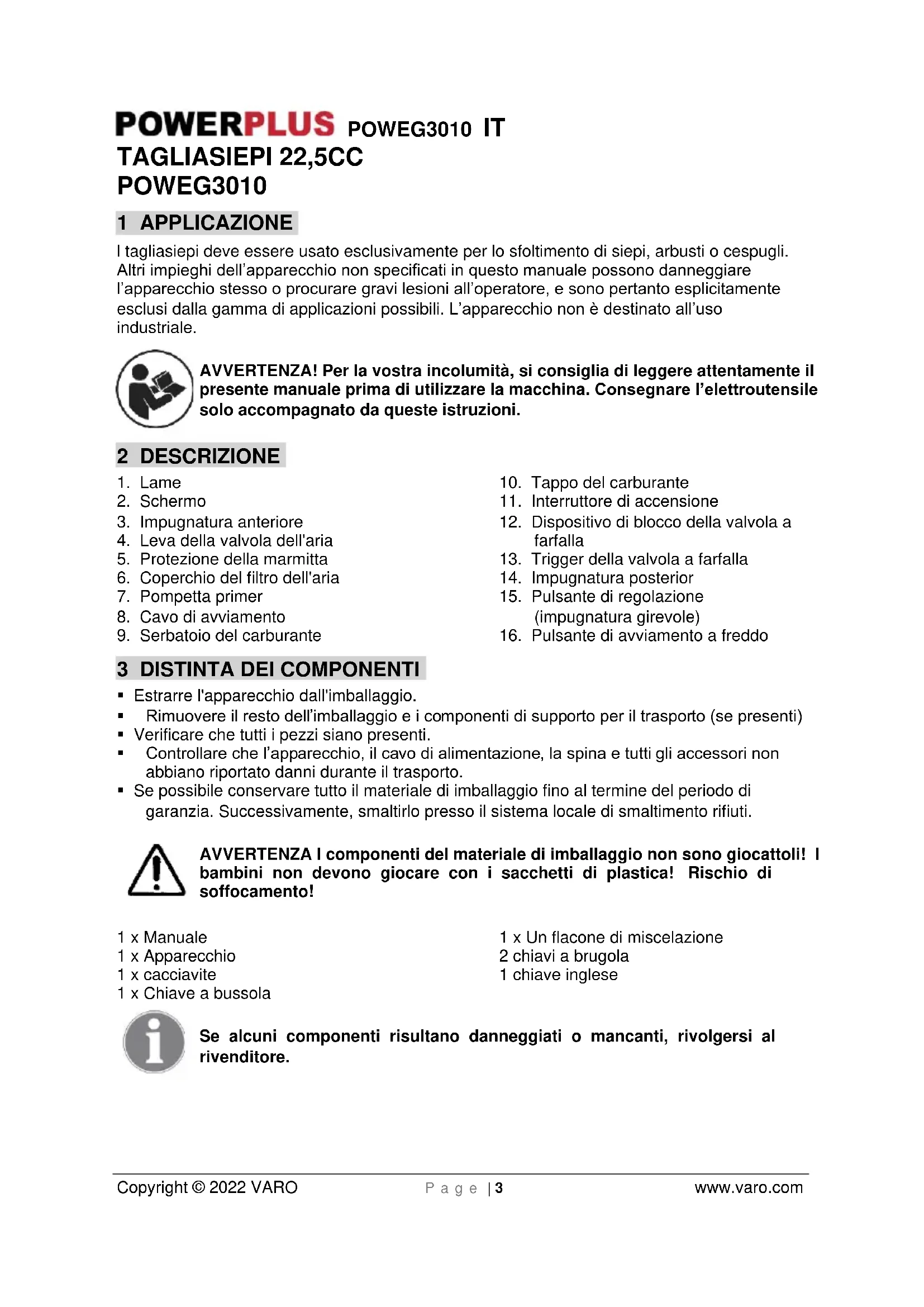

POWERPLUS POWEG3010 IT TAGLIASIEPI 22,5CC POWEG3010

1 APPLICAZIONE

I tagliasiepi deve essere usato esclusivamente per lo sfoltimento di siepi, arbusti o cespugli. Altri impieghi dell'apparecchio non specificati in quello manuale possono danneggiare l'apparecchio stesso o procurare gravi lesions all'opereatore, e sono pertanto eslicitamente esclusi alla gamma di applicazioni possibili. L'apparecchio non è destinato all'uso industriale.

AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attendamente il presente manuale prima di utilizzato la macchina. Consegnare l'elettROUTensile solo arrivagnato da queste istruzioni.

2 DESCrizIONE

1. Lame
2. Schermo
3. Impugnatura anteriore
4. Leva della valvola dell'aria
5. Protezione della marmitta
6. Coperchio del filtró dell'aria
7. Pompeetta primer
8. Cavo di avviamento

9. Serbatojo del carburante

10. Tappo del carburante

11. Interruttore di accensione
12. Dispositivo di blocco della valvola a farfalla
13. Trigger della valvola a farfalla
14. Impugnatura posterior
15. Pulsante di regolazione (impugnatura girevole)
16. Pulsante di avviamento a freddo

3 DISTINCTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.
  Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti)
• Verificare che tutti i pezzi siano presenti.
• Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivement, smaltirlo presso il systema locale di smaltimento rifiuti.

AVVERTENZA I componenti del materiale di imballaggio non sono gliocattoli! I bambini non devono gliacare con i sacchetti di plastica! Rischio di soffocamento!

1 x Manuale
1 x Apparecchio
1 x cacciavite
1 x Chiave a bussola

1 x Un flacone di miscelazione
2 chiavi a brugola
1 chiave inglese

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

POWERPLUS

POWEG3010 IT

4 SIMBOLI

Nel presente manuale e/o sulla macchina sono utilizzati i seguenti simboli:

	Indica il rischio di lesioni personali o danni all'utensile.		Indossare una maschera in ambienti polverosi
	Leggere attendamente il manuale prima dell'uso		Non usare mai sotto la pioggia, in condizioni di umidità o in presenza di acqua. L'umidità rappresenta un rischio di scossa elettrica.
	Indossare protezioni auricolari		Indossare quanti protettivi
	Indossare protezioni oculari		Si raccomanda l'uso di scarpe di protezione.
CE	In conformità con le norme fondamentali sulla sicurezza delle direttive europee		Vietato fumare
	Non esporre a fiamme vivie		Miscela carburante e olio
	Non avvicinare le mani alle lame. Non toccare le lame durante l'avviamento o l'uso dell'apparecchio.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avventenze di sicurezza e le istruzioni. Il mancato rispetto delle avventenze e delle istruzioni che seguono più causare, incendi e/o gravi lesioni. Conservare le presenti avventenze di sicurezza e istruzioni in modo da poterle consultare in seguito.

5.1 Luogo di lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
  Non utilisezare l'apparecchio in ambienti a rischio di esplosionne nei quali si trovino liquidi, gas o polveri infiammabili. Gli producono scintille che possono incendiare polveri o vapori.
• Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di disturazione, si potrebbe perdere il controllo dell'apparecchio.

5.2 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un. Non utilizzato l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di restrazione durante l'uso dell'apparecchio può causare gravi lesioni.

• Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego, fa diminuire il rischio di lesioni.

POWERPLUS POWEG3010 IT

• Evitare la messa in funzione accidentale. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete giorn in posizione di innesto, si possono verificare incidenti.
• Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
• Non sporgersi troppo quando si lavora con l'apparecchio. Trovare una posizione sicura e Maintainere sempre l'equilibrio. In quello modo si può controllare l'apparecchioanche in situazioni impreviste.
• Indossare un abbligamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornaments o gioielli. Tenere capelli, abbligamento e guanti lontano dellesezioni in movimento. Un abbligamento non aderente, gioielli o capelli lunghi posso nore restare intrappolati nellesezioni in movimento.
• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati alla polvere.

5.3 Uso attento e scrupoloso del motore

• Non forzare gli utensili a motore. Utilizzato l'eeltroutensile idoneo al lavoro da svolgere. Con l'eeltroutensile idoneo si potravaporare meglio e in modo più sicuro a seconda del Campo di applicazione.
• Spagnere completamente l'apparecchio prima di effettuare regolazioni, di sostituire accessori o di riporlo. Tali misure preventive riducono il rischio di avviamento accidentale dell'apparecchio.
• Conservare gli fuori alla portata dei bambini. Non far utilizzato l'apparecchio a persone che non abbiano familiarità oppure che non abbiano fatto queste istruzioni. Gli sono attrezzi pericolosi nelle mani di persone inesperte.
• Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarme il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da sui quali viene eseguita una scarsa manutenzione.
• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.
• Utilizzato, gli accessori, gli utensili, ecc. conformmente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di per usi diversi da quelli previsti può condurre a situazioni pericolose.

5.4 Manutenzione

• Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In quello modo viene garantita la sicurezza dell'apparecchio.

6 AVVERTENZE DI SICUREZZA, BENZINA

Non azionare I'eletroutensile in luoghi a rischio. Per luoghi a rischio si intende qualsiasi area in cui vi sia il rischio di esplosione di esalazioni di benzina, fughe di gas o polveri esplosive.
Non azionare I'eletroutensile in luoghi angusti. Gas di scarico, fumo o esalazioni possono raggiungere concentrazioni pericolose.
- Proteggere l'apparecchio. Questo tagliasepi NON è concepito per resistere alle intemperie e non deve essere esposto alla luce diretta del sole, a temperature ambienti elevate e a condizioni di umilità elevata.
- Non fumare durante il rifornimento di carburante. In caso contrario si corre il rischio potenziale di incendio del carburante con seguente esplosione.

POWERPLUS POWEG3010 IT

• Evitare attendamente di sversare il carburante. Durante il rifornimento di carburante, accertarsi di aver spento il motore del tagliasepi. Evitare lo sversamento di carburante poiché il calore del motore potrebbe provocare l'incendio. Non effettuare mai il rifornimento con il motore in funzione.
• Scegliere con prudenza il luogo di rimessaggio del tagliasiepi. Riporre il tagliasiepi in un luogo asciutto e al riparo da liquidi infiammabili.
• Mantenersi a distance di sicurezza. Il tagliasiepi emette fumi di scarico. Accertarsi che gl eventuali presenti si tengano a distance di sicurezza.
• Utilizzare miscela di olio e benzina. La miscela deve essere costituita da 40 parti di benzina perché piombo e 1 parte di olio per motori a 2 tempi. Diversamente, il motore si surriscalda provocando danni al tagliasiepi.

7 CARBURANTE

7.1 Miscela carburante e olio

Usare benzinaenza piombo di grado regolare, miscelata con olio per motori a 2 tempi con raffreddamento ad aria 40:1 per risultati ottimali.

AVVERTENZA: Non usare mai benzina pura. Essa determina danni permanenti al motore e annulla la garanzia del produttore su tale prodotto. Non utilizzato mai miscela conservata per più di 30 giorni.

AVVERTENZA: il lubrificante a due tempi deve essere un olio per motore a due tempi raffreddato ad aria, di ottima qualità, miscelato secondo un rapporto 40:1. Non utilizzato prodotti lubrificanti a due tempi per i quali si raccomandi un rapporto di miscelazione 100:1. Un danno al motore determinato da una lubrificazione insufficiente determina il l'annullamento della garanzia sullo stesso.

7.1.1 Miscelazione del carburante

Versare l'olio in un appropriato contentatore per carburante. A seguire, versare la benzina in modo che esta possa miscelarsi con l'olio. Agitare il contentatore in modo da ottener una miscela uniforme.

AVVERTENZA: Una lubrificazione insufficiente determina l'annullamento della garanzia. Il rapporto di miscelazione di benzina e olio deve essere 40:1.

7.2 Rifornimento

Il motore delve essere spento.
- Durante il rifornimento arrestare il motore, non rinanere in prossimità di fiamme libero e non fumare.
- Evitare attendamente i versamenti di carburante o olio, al fine di prevenire la contaminazione del suolo (protezione ambientale). Se viene versato del carburante, pulire immediatamente il tagliasepi.
Non versare carburante sulla superficie esterna del motore. In caso contrario, asciugarlo per evitare che si incendi.
- Evitare qualsiasi contatto tra il carburante e gli indumenti. In caso di versamento di carburante sugli indumenti, cambiarli immediatamente (per evitare che possano prendere fuoco).
- Controllare a intervalli regolari il tappo del serbatoio del carburante per verificare che possa essere serrato adequatamente e che non presenti perdite.

POWERPLUS POWEG3010 IT

• Stringere con attenzione il tappo del serbatoio. Spostarsi prima di avviare il motore (ad almeno tre metri di distanza dal punto in cui si è effettuato il rifornimento).
  Non effettuare mai un rifornimento in ambienti chiusi. I vapori del carburante si accumulano al livello del suolo, (rischio di esplsozione).
• Trasportare e conservare il carburante solamente in contentitori approvati. Assicurarsi che il carburante sia conservato fuori alla portata dei bambini.
• Pulire attendamente l'area circostante il tappo del contentatore per prevenire l'ingresso di sporcizia all'interno dello stesso.
• Svitare il tappo e riempire il serbatoio di carburante. Usare un imbuto con reticella per filtrare il carburante.
• Chiudere saldamente il tappo avvitandolo a mano.
• Dopo il rifornimento, pulire la superficie attorno al tappo e il serbatoio.
• Asciuqare sempre eventuali perdite di carburante per evitare gli incendi.

7.3 Conservazione del carburante

Il carburante non cui oessere conservato per un periodo di tempo illimitato.
- Acquistare solo la quantità necessaria per un periodo di 4 settimane.
- Usare esclusivamente contentitori approvati per la conservazione del carburante.

8 USO

8.1 Avviamento del motore

Spostarsi di almeno 3 metri dal luogo in cui è stato effettuato il rifornimento. Posizione are il tagliasiepi al suolo su una superficie pulita, accertandosi che l'accessorio di taglio non tocchi il suolo o altri oggetti.

Evitare il contatto tra le lame e qualsiasi altro oggetto circostante, poiché iniziano a muoversi non appena il motore viene avviato.

8.1.1 Avviamento a freddo

Quando il motore è freddo o è rimasto fermo per più di 5 minuti, oppure dopo il rifornimento di carburante.

• Premere leggermente e ripetutamente la pompetta del primer (da 7 a 10 volte) sono alla penetrazione del carburante all'interno della pompetta stessa. (Fig. 1)
• Portare la leva dell'aria (4) sulla posizione "CLOSE /". (Fig. 2)
  Leva della valvola dell'aria
• Aperto
  Chiuso
• Portare l'interruttore di accensione sulla posizione "START" (Fig. 3).
• Tenere l'apparecchio saldamente premuto al suolo in modo da non perdere il controllo durante l'avviamento del motore. Se l'apparecchio non viene premuto saldamente al suolo, il motore ha un contraccolpo che può far perdere l'equilibrio all'operaatore e proiettarle le lame contro quale ostacolo o contro il corpo dell'operatore stesso.
• Tirare lentamente l'impugnatura dello starter per 10-15 cm, e prestare attenzione alla resistenza.
• Nel momento in cui si avverte una resistenza, tirare enerificamente e arrivare il motore.
• Quando il motore è avviato, riportare la leva dell'aria sulla posizione "OPEN /
• Lasciare il motore in funzione per circa un minuto a velocità moderata prima di azionarlo alla massima velocità

Note: Quando il motore viene riavviato immeditatamente dopo l'arresto, lasciare aperta la valvola dell'aria.

POWERPLUS POWEG3010 IT

Note: Un utilizzo eccessivo della valvola dell'aria può ostacolare l'avviamento del motore per ingolfamento. Se l'avviamento del motore continua a fallire dopo più tentativi, après la valvola dell'aria e tirare nuovamente il cavo, oppure rimuovere la candela e asciugarla.

8.1.2 Avviamento a caldo

Quando il motore viene riavviato immediatamente dopo l'arresto. Se il motore non si avvia, ripetere i passaggi precedenti.

Evitare di tirare completeness il cavo o di rilasciare bruscamente la manopola. Tali azioni possono provare guasti allo starter.

8.2 Arresto del motore

• Rilasciare completeness la leva della valvola a farfalla.
• Portare l'interruttore del motore sulla posizione "STOP"; il motore rallenta e si ferma (Fig.4)

Nota: Se il motore non si ferma dopo aver azionato l'interruttore, chiudere la valvola dell'aria: l'arresto seguirà in breve tempo.

8.3 Modifica dell'inclinazione dell'impugnatura posteriore

Per consentire l'utilizzo dell'apparecchio in posizione verticale, l'impugnatura posteriore è stata progettata in modo da poter essere inclinata.

Al fine di ridurre l'affaticamento durante il taglio delle siepi, è possible oscillare l'impugnatura fino a 45^ o 90^ verso destra o verso sinistra.

8.3.1 Come inclinar l'impugnatura (Fig. 5)

• Riportare la leva della valvola a farfalla sulla posizione iniziale e ruotare l'impugnatura posteriore, estrando il pulsante di regolazione.
• Ruotare l'impugnatura posteriore di 90^ o 45^ versus destra o versus sinistra.
• Dopo tale rotazione, rilasciare il pulsante di regolazione. Per fissare l'impugnatura posteriori, trattenere leggermente il pulsante di regolazione tra le dita.
• Azionare la valvola a farfalla il minimo necessario per svolgere il lavoro. Non è necessario azionare il motore a velocità eccessiva.
• Mantenersi sempre sul lato del carburatore del tagliaerba, mai sul lato della marmitta.
• Al primo utilizzato dell'apparecchio, è possibile che nei primi minuti fuoriesca del grasso alla scatola degli ingranaggi. Si tratta tuttavia di grasso in effesso, pertanto esta evenienza non deve allarmare. è sufficiente eliminare il grasso fuoriuscito quando l'arresto del motore.

8.3.2 Azionamento in verticale (Fig. 6)

• Durante la rotazione dell'impugnatura posteriore verso destra, trattenere l'impugnatura posteriore con la mano destra e l'impugnatura anteriore con la mano sinistra.
• Durante la rotazione dell'impugnatura posteriore verso sinistra, trattenere l'impugnatura anteriore con la mano destra e l'impugnatura posteriore con la mano sinistra. Tagliare con movimenti circolari.

8.3.3 Azionamento orizzontale (Fig. 7)

• Un'inclinazione del tagliaerba di 5 - 10^ rispetto alla superficie di taglio agevola il lavoro e garantisce risultati ottimali.

POWERPLUS

POWEG3010 IT

Seguire sempre le precauzioni di sicurezza. Il tagliaiepi deve essere utilizzato esclusivamente per tagliare siepi o cespugli di piccole dimensioni. è proibito tagliare altri tipi di materiale. Non utilizzato il tagliaiepi come leva per sollevare, spostare o rompere oggetti né bloccarlo a supporti fissi.

9 MANUTENZIONE

I nostri apparecchi sono progettati per funzionare a lungo con necessità di manutenzione minime. Per ottenerere risultati soddisfacenti è essenziale avere cura dell'apparecchio e pulirlo regolarmente.

	Sistema / componenti	Procedura	Prima dell'us o	Ogn i 25 ore	Ogn i 50 ore	Ogn i 100 ore	Nota
Motore	Perdite di carburante, fuoriuscite	Asciugare	V
	Serbatoio del carburante,chio dell'aria,futto del carburante	Esaminare/pulire	V	V			Sostituire necessario.
	Vite di regolazione del minimo	Vedere Regolazione del minimo	V				Sostituire il carburatore necessario.
	Candela	Pulire e regolare la distance tra gli elettrodi			V		DISTANZA : 0,6-0,7 mm,sostituire necessario
	Alette del cilindro,aperture di raffreddamento	Pulire		V
	Marmitta,parascintille,aperture di scarico del cilindro	Pulire			V
Albero	Leva della valvola a farfalla,interruttore dell'accensione	Verificare il funzionamento	V
	Accessori di taglio	Sostituire in caso di danni		V
	Scatola degli ingranaggi	Lubricare		V
	Viti/dadi/bulloni	Serrare/sostituire	V				Non le viti di
							regolazion e

Attenzione: Prima di pulire, ispezionare o riparare l'apparecchio, accertarsi che l'apparecchio si via ferrato e raffreddato.

9.1 Lubrificazione della lama

Attenzione: Prima di lubricare, accertarsi che l'apparecchio sia spento e che la lama si sua fermata completeness.

Per agevolare l'uso e prolongare la durata della lama, lubrificare la lama prima e dopo agli utilizzato. Applicare un olio leggero per macchine lungo i bordi della barra della lama.

9.2 Sicura (Fig. 8)

Attenzione: Interrompere l'uso se la sicura è difettosa.

La sicura è un dispositivo che impedisce l'accelerazione accidentale della leva della valvola a farfalla. Quando la sicura è premuta, è possibile accelerare la leva della valvola a farfalla.

Sicura:

Verificare che la leva della valvola a farfalla non si muova quando la sicura non è premuta.
- Verificare che la leva della valvola a farfalla si muova quando la si afferra o la si rilascia premendo al tempo stesso la sicura.

Verificare che la sicura torni sulla posizione originaria quando si toglie la mano daessa.

Se i controlli di cui sopra evidenziano dei difetti, rivolgersi al centro riparazioni più vicino per risolverve il problema.

9.3 Depuratore dell'aria

Rimuovere il coperchio del depuratore dell'aria ed eliminare eventuale polvere.

Se I'lemento e sporco, pulirlo scuotendolo leggermente o soffiandovi sopra un getto d'aria.

Se I'elemento e deformato o danneggiato, sostuirlo con uno nuovo.

Dopo aver pulito l'elemento, collegarlo al corpo del depuratore con la scritta rivolta verso

I'esterno (verso il coperchio).

Quindi richiudere il coperchio del depuratore.

Importante: Un depuratore dell'aria ostruito pregiudica le prestazioni del motore. Inoltre, l'uso dell'apparecchio除去 elemento installato o con elemento deformato o danneggiato provoca un'usura irregularare del meccanismo del motore

9.4 Sistema di raffreddamento ad aria

Questo motore è raffreddato ad aria. L'accumulo di polvere tra l'apertura di ingresso dell'aria di raffreddamento e le alette del cilindro provocano il surriscaldamento del motore.

Controllare e pulire periodicamente le alette del cilindro dopo aver rimioso il depuratore dell'aria e il coperchio del cilindro.

9.5 Candela (Fig. 10)

La candela sporca provoca dificoltà di avviamento e perdita di colpi del motore. Pulire periodicamente la candela e sostituirla con una nuova secondo necessità.

Importante: Durante lo smontaggio della pipetta della candela, fare attenzione a non rimuovere la guarnizione. L'azionamento del motore alla guarnizione della pipetta può provocare il surriscaldamento.

POWERPLUS POWEG3010 IT

Importante: Durante il montaggio della candela, avvitarla inizialmente a mano, quando serrarla per mezzo di un'apposita chiave per candele. Un serraggio eccessivo della candela provoca danni al cilindro e a pistone.

9.6 Scatola degli ingranaggi

Applicare grasso multifunzione agli 25 ore di utilizzo.

9.7 Marmitta 5fig.11)

9.7.1Dopo 100 ore di utilizzo

Controllare che non vi siano trace d'olio o di grasso tra la guaina della frizione e il tamburo. Eventualmente pulire utilizzato benzina alla piombo priva d'olio.

9.7.2 Manutenzione prima dello stoccaggio

Utilizzare un panno asciutto per rimuovere eventuali trace di carburante alla superficie dell'apparecchio.

• Vuotare il serbatoio e lasciare in funzione il motore fino a quando si fermerà naturalmente.
• Estrarre la candela e versare nel motore 1-2 cc di olio per motori a 2 tempi. Tirare 2-3 volte il cavo di avviamento, rimettere la candela e fermare in posizione di contrazione.
  Applicare olio antiruggine sulle parti metalliche come il filo della valvola a farfalla, ecc. Applicare il coperchio paralama e riporre l'apparecchio al chiuso al riparo dall'umidità.

10 PULIZIA

• Pulire i componenti di plastica servendosi di un panno umido.
  Nonutilizzare detergenti, solventi o oggetti acuminati.

11 STOCCAGGIO

Al fine di garantire il correto funzionamento del tagliasepi dopo un periodo di inutilizzo prolongato, osservare le seguenti precauzioni:

• Vuotare il serbatoio del carburante. Per fare ciò, avviare il motore e lasciarlo in funzione fino ad esaurimento del carburante. Smaltire il carburante residuo in maniera rispettosa dell'ambiente.
• Lasciare raffreddare il motore e rimuovere la candela.
• Introduire un cucchiaino di miscela per motori a 2 tempi nell'apertura della candela e tirare completeness il cavo dello starter più volte, lentamente. Questa operazione consente di eliminare modesti residui di ruggine e di lubricare pistone e cilindro.
• Controllare la candela e sostituirla se la punta appeare eccessivamente imbrunita.
• Conservare la lama in un luogo asciutto e non a rischio di incendio.

12 AVVIAMENTO DOPO UN PERIODO DI INUTILIZZO PROLUNGATO

Rimuovere la candela.
- Tirare completamente e velocemente il cavo dello starter più volte in modo da eliminare traccce d'olio e detriti dal vano motore.
- Controllare la candela, sostituirla eventualmente con una nuova e riavvitarla in posizione.
- Riempire il serbatoio del carburante con miscela per motori a 2 tempi.

13 DATI TECHNICI

Cilindrata del motore	22,5cc
Configurazione	Portatile
Peso	5,65kg
Capacità del serbatoio	580ml

POWERPLUS POWEG3010 IT

Lunghezza lama	600mm
Velocità della lama	2400 giri/min
Velocità max. del motore	10000 giri/min.
Velocità minima del motore	3000 giri/min.
Velocità di inesto della frizione	4000 giri/min.
Potenza in uscita	650W
Rapporto di miscelazione olio motore / benzina	40:1

14 RUMORE

Valori di emissione di rumore misurati in conformità allo standard applicabile. (K = 3)

Livello di pressione acustica LpA 88 dB(A)

Livello di potenza acustica LwA 109 dB(A)

ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supra 85 dB(A).

aw (Livello di vibrazione):

max 7.0m / s^2 K = 1,5m / s^2

15 UFFICIO ASSISTENZA

• Gli interrupttori guasti devono essere sostituiti dal loro Servizio Assistenza.

Se il cavo di allacciamento (oppure la spina) viene danneggiato, delve essere sostituito con un'alto reperibile presso nostro Servizio Assistenza. La sostituzione del cavo di allacciamento deve essere eseguita solo dal loro Servizio Assistenza (vedere l'elenco dei Centri in ultima pagina) o da personale qualificato (elettrotecnici).

16 ELIMINAZIONE DI ERRORI

PROBLEMIA	CAUSA	AZIONE
L'apparecchio non si avvia, oppure si avvia ma non funziona.	Procedura di avviamento errata.Taratura errata del carburatore.Candela sporca.Serbatoio del carburante vuoto.La pompetta primer non è stata premuta a sufficientia.	Seguire le istruzioni descritte nel Manuale d'uso.Rivolgersi a un centro di assistenza autorizzato per regolare il carburatore.Pulire la candela, regolare la distance tra gli elettrodi o sostituire.Riempire il serbatoio con miscela appropriata.Premere completamente e lentamente la pompetta primer per 10 volte.
L'apparecchio si avvia ma ha una potenza insufficiente.	Filtro del carburante ostruito.Leva in posizione errata.Parascintille sporco.Filtro dell'aria sporco.Taratura errata del carburatore.	Sostituire il filtrlo del carburante.Portare in posizione RUN.Sostituire il parascintille.Rimuovere il filtrro, pulirlo e rimetterlo in posizione.Rivolgersi a un centro di assistenza autorizzato per regolare il carburatore.
Il motore ha un funzionamento incerto.	Taratura errata del carburatore.Filtro dell'aria ostruito.	Rivolgersi a un centro di assistenza autorizzato per regolare il carburatore.

POWERPLUS POWEG3010 IT

	Carburante vecchio o non correttamente miscelato.	Pulire o sostituire il filtrlo dell'aria. Vuotare il serbatoio della benzina / Aggiungere miscela preparata di recente.
Potenza insufficiente fatto carico.	Taratura errata del carburatore. Carburante vecchio o non correttamente miscelato. Filtro dell'aria ostruito. Candela sporca.	Rivolgersi a un centro di assistenza autorizzato per regolare il carburatore. Vuotare il serbatoio della benzina / Aggiungere miscela preparata di recente. Pulire o sostituire il filtrlo dell'aria. Pulire la candela, regolare la distance tra gli elettrodi o sostituire.
L'apparecchio funziona in maniera imregolare.	Distanza tra gli elettrodi errata. Parascintille sporco. Filtro dell'aria sporco.	Pulire la candela, regolare la distance tra gli elettrodi o sostituire. Pulire o sostituire il parascintille. Pulire o sostituire il filtrlo dell'aria.
Eccesso di fumo.	Taratura errata del carburatore. Miscela carburante errata.	Rivolgersi a un centro di assistenza autorizzato per regolare il carburatore. Usare carburante correttamente miscelato (rapporto 40:1).

17 GARANZIA

• Questo prodotto è garantito per un periodo di 24 mesi a decorrere alla data dell'acquisto da parte del primo utilizzatore.
• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni;osti di trasporto.
• Sono escludi dalle clausole della garanzia danni e/o difetti seguenti all'uso non conforme.
• Si declina agli responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
• Per ulteriori informazioni, Telefonare al numero 00 32 3 292 92 90.
• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
  Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositorio sua dovuto alle consequences di una manutenzione inadequata o di un sovraccarico.
• Sono inerogabilmente escludi alla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cchio除去 rispetto le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
  L'accettazione dei reclami in base al regolamento di questa garanzia non comperta in nessun caso la preroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.
  I dispositi v o i componenti sostitui nel periodo della garanzia sono pertanto di proprieta di Varo NV.

POWERPLUS POWEG3010 IT

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottomosto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).
• Conservare lo scontrino come prova della data d'acquisto.
  L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato alla prova d'accusto.

18 AMBIENTE

Ove la macchina, in seguito ad uso prolongato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente.

Smaltire l'olio motore ESAusto secondo modalità compatibili con il rispetto per l'ambiente. Si suggerisce ditrasferirlo in un contentatore sigillato e consegnarlo alla stazione di servizio più vicina. L'olio ESAusto non deve essere gettato tra la spazzatura né disperso nel suolo.

19 DICHIARAZIONE DI CONFORMITA

Con la presente, VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - B2500 Lier, Belgio, dichiara che

Descrizione dell'apparecchio: Tagliasiepi 22,5cc

Marchio: PowerPlus

Numero articolo:POWEG3010

è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite delle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla cette dichiarazione.

Direttive europee (inclusi eventuali emendamenti fino alla data della firma);

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured 108dB(A)

Guaranteed

110dB(A)

Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma);

EN ISO 10517:2019

EN ISO 14982:2009

Depositario della documentazione technique: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Il sottoscritto agisce in nome e periconto del CEO della società,

Philippe Vankerkhove

8.1.2 Arranque a quente

8.1.2 Pornirea la cald 7

8.1.2 Pornirea la cald
