CLLi - Pointeur laser STANLEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser à lignes croisées
Marque	Stanley
Modèle	CLLi
Dimensions (L x l x h)	88 mm x 48 mm x 90 mm
Poids (sans piles ni base)	230 g
Alimentation	3 piles AA (alcaline) – 4,5 V
Autonomie	16 heures
Précision de nivellement	≤ 4 mm / 10 m
Plage de mise à niveau automatique	± 4°
Distance de fonctionnement	≤ 10 m
Classe laser	Classe 1 (EN 60825-1)
Longueur d’onde laser	635 nm ± 5 nm
Indice de protection	IP54
Température de fonctionnement	-10 °C à +40 °C
Température de stockage	-20 °C à +60 °C
Contenu du colis	Outil laser, trépied, support en L, fixation pour perche, cible, étui de transport, 3 piles AA, guide d’utilisation
Modes de projection	Ligne horizontale, ligne verticale, lignes croisées
Mise à niveau automatique	Oui (peut être désactivée pour projection inclinée)
Fonction de verrouillage du transport	Oui, protège le mécanisme de nivellement
Indicateur de niveau de piles faibles	Oui, intensité du faisceau diminue
Matériau du boîtier	Plastique résistant
Garantie	1 an (pièces et main-d’œuvre)
Entretien et nettoyage	Nettoyer les fenêtres laser avec un chiffon doux et sec. Ne pas utiliser de solvants. Rangement dans l’étui.
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur. Contacter le SAV Stanley.
Consignes de sécurité	Ne pas regarder le faisceau avec des instruments optiques. Éviter tout contact visuel direct.

FOIRE AUX QUESTIONS - CLLi STANLEY

Comment allumer et éteindre le laser ?

Appuyez sur la touche d'alimentation. La DEL droite s'allume en vert lorsque le laser est sous tension. Pour éteindre, appuyez à nouveau sur la touche d'alimentation.

Que faire si le laser clignote ?

Un clignotement du faisceau indique que l'outil est en dehors de la plage de mise à niveau automatique (±4°). Repositionnez l'outil sur une surface plus plane jusqu'à ce que le clignotement cesse.

Comment changer les piles ?

Retournez l'outil, ouvrez le couvercle du compartiment à piles en pliant la languette. Insérez 3 piles AA neuves en respectant la polarité. Refermez le couvercle jusqu'au clic.

Quelle est la précision du niveau laser ?

La précision de nivellement est ≤ 4 mm sur 10 m (≤ 5/32 po sur 30 pi). Cette précision est garantie après calibration.

Comment utiliser le trépied ?

Fixez l'outil laser sur la monture à vis 1/4-20 du trépied. Ajustez la colonne élévatrice à la hauteur souhaitée et les pieds réglables pour une stabilité optimale.

Comment calibrer le laser ?

Suivez la procédure décrite dans le manuel : effectuez des mesures sur deux murs opposés, calculez l'écart et comparez au décalage maximal autorisé (0,4 mm/m). Si l'écart est trop grand, contactez le SAV Stanley.

Quels sont les modes laser disponibles ?

Trois modes sont disponibles : ligne horizontale uniquement, ligne verticale uniquement, ou lignes horizontale et verticale croisées. Basculez entre les modes à l'aide de la touche de mode laser.

Comment nettoyer les fenêtres laser ?

Utilisez un chiffon doux et sec pour enlever l'humidité ou la saleté. N'utilisez jamais de nettoyants agressifs ou de solvants.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les piles et les branchements. Si le problème persiste, contactez le service après-vente Stanley à l'adresse indiquée dans le manuel. Ne démontez pas l'appareil vous-même.

Où puis-je trouver la notice complète ?

La notice complète est disponible gratuitement en téléchargement au format PDF sur notice-facile.com. Vous pouvez également la demander traduite dans votre langue.

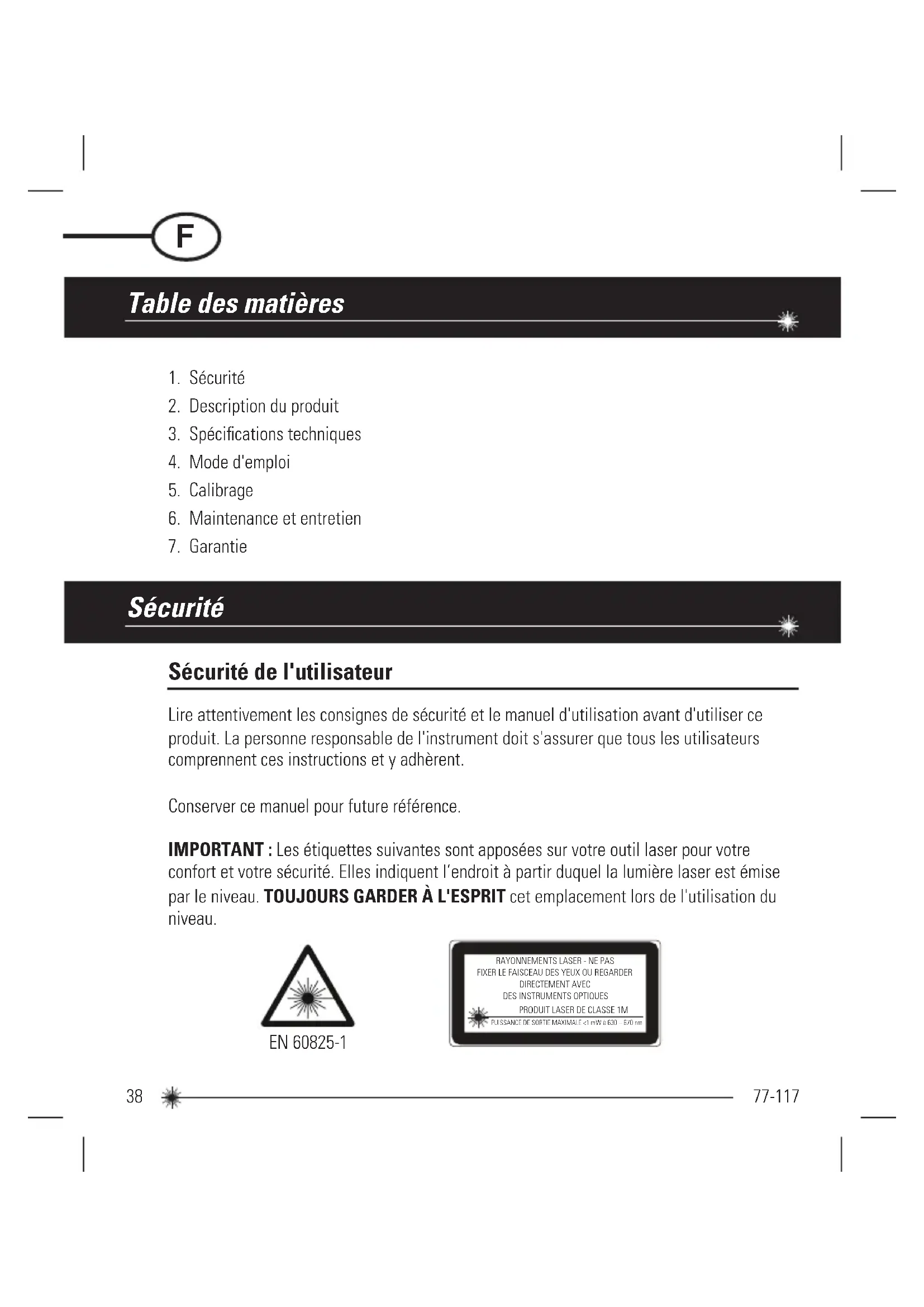

MODE D'EMPLOI CLLi STANLEY

1. Sécurité
2. Description du produit
3. Spécifications techniques
4. Mode d'emploi
5. Calibrage
6. Maintenance et entretien
7. Garantie

Sécurité

Sécurité de l'utilisateur

Lire attentivement les consignes de sécurité et le manuel d'utilisation avant d'utiliser ce produit. La personne responsable de l'instrument doit s'assurer que tous les utilisateurs comprennent ces instructions et y adhèrent.

Conserver ce manuel pour future référence.

IMPORTANT : Les étiquettes suivantes sont apposées sur votre outil laser pour votre confort et votre sécurité. Elles indiquent l'endroit à partir duquel la lumière laser est émise par le niveau. TOUJOURS GARDER À L'ESPRIT cet emplacement lors de l'utilisation du niveau.

EN 60825-1

NE PAS retirer d'étiquette(s) d'avertissement figurant sur le logement. Cet instrument doit uniquement être utilisé pour des tâches de mise à niveau et de topologie, conformément aux instructions de ce manuel.

TOUJOURS s'assurer que toutes les personnes à proximité de l'appareil sont conscientes des risques auxquels elles s'exposent si elles regardent directement dans la direction de l'outil laser.

NE PAS utiliser conjointement avec d'autres instruments optiques. Ne pas modifier l'instrument, faire de manipulations ou utiliser pour d'autres applications que celles décrites dans le manuel.

NE PAS regarder en direction du faisceau avec des instruments optiques comme une loupe, des jumelles ou un téléphone.

NE PAS fixer le faisceau laser et ne pas le diriger vers d'autres personnes. S'assurer que l'instrument n'est pas installé à hauteur d'œil. Les réactions d'aversion naturelles comme le réflexe de clignotement servent généralement de protection pour les yeux.

NE PAS orienter le faisceau laser vers d'autres personnes.

TOUJOURS éteindre l'outil laser lorsqu'il n'est pas utilisé (position OFF). Si l'outil laser est laissé en marche (position ON), les risques d'exposition non intentionnelle au faisceau laser sont accrus.

NE PAS utiliser l'outil laser dans des zones de stockage de combustibles, par exemple en présence de liquides, de gaz ou de poussières inflammables.

NE PAS démonter l'outil laser. Cet outil ne contient aucune pièce réparable par l'utilisateur. Le démontage du laser annulera toutes les garanties dont le produit bénéficie. Ne pas modifier le produit de quelque façon que ce soit. Les modifications apportées à l'outil laser pourraient entraîner une exposition à des rayonnements laser dangereux.

NE PAS utiliser cet instrument dans des secteurs où il existe un risque d'explosion.

REMARQUE : Le faisceau laser étant de type focalisé, il convient de contrôler la trajectoire du faisceau sur une distance relativement longue et de prendre toutes les précautions nécessaires pour s'assurer qu'il ne peut pas être dirigé vers d'autres personnes.

Sécurité des piles

AVERTISSEMENT : Les piles peuvent exploser ou fuir, ceci pouvant entraîner des blessures ou un incendie. Pour réduire ces risques :

TOUJOURS suivre toutes les instructions et avertissements figurant sur l'étiquette et l'emballage des piles.

NE PAS court-circuiter les bornes des piles.

NE PAS charger les piles alcalines.

Ne PAS mélanger piles neuves et usagées. Les remplacer toutes à la fois par des piles neuves de même marque et de même type.

NE PAS mélanger des piles de composition chimique différente.

NE PAS jeter les piles au feu.

TOUJOURS conserver les piles hors de portée des enfants.

TOUJOURS retirer les piles s'il est prévu que l'appareil ne soit pas utilisé pendant plusieurs mois.

REMARQUE : S'assurer que les piles recommandées sont utilisées.

REMARQUE : S'assurer que les piles sont correctement insérées conformément à la polarité indiquée.

Fin de vie

NE PAS jeter ce produit avec les déchets domestiques.

TOUJOURS mettre les piles au rebut conformément à la législation locale.

VEUILLEZ RECYCLER conformément aux dispositions locales concernant la collecte et l'élimination des déchets électriques et électroniques dans le cadre de la directive WEEE.

Déclaration de conformité

The Stanley Works déclare que le marquage CE a été attribué à ce produit conformément à la directive 93/68/CEE.

Ce produit est conforme à EN60825-1:2007.

Pour plus d'informations, consulter www.stanleyworks.com.

EN 60825-1

Conforme à la RoHS

Description du produit

Contenu du colis

1. Outil laser
2. Trépied
3. Support en L
4. Fixation pour perche (s'attache au support en L)
5. Cible de laser
6. Étui de transport
7. Piles (3 x AA)
8. Guide d'utilisation

Aperçu du produit

Outil laser

1. Fenêtre pour laser à faisceaux croisés

2. Verrou de transport

3. Clavier

4. Étiquette d'alerte laser

5. Couvercle du compartiment à piles

6. Monture filetée 1/4 - 20

Trépied

1. Monture à vis 1/4 - 20
2. Colonne élévatrice
3. Pieds réglables

1. Encoches en trou de serrure
2. Monture à vis 1/4 - 20

Fixation pour perche

1. Fixation
2. Clé à 3 broches

Spécifications techniques

Précision du nivellement : ≤ 4 mm / 10 m (≤ 5/32 po. / 30 pi.)

Précision horizontale / verticale ≤ 4 mm / 10 m (≤ 5/32 po. / 30 pi.)

Plage de fonctionnement : Mise à niveau automatique jusqu'à ± 4°

Distance de fonctionnement ≤ 10 m (≤ 30 pi.)

Classe laser : Classe 1

Longueur d'onde laser : 635 nm ± 5 nm

Durée de fonctionnement : 16 h

Tension d'alimentation : 4,5 V

Alimentation : 3 piles AA (alcaline)

Indice de protection : IP54

Plage de température de fonctionnement : De - 10° C à + 40° C (+ 14° F à + 104° F)

Plage de température de rangement : De - 20° C à + 60° C (- 4° F à + 140° F)

Poids (sans la base et les piles) : 230 g (8 oz)

Taille : 88 mm × 48 mm × 90 mm

(3 1/2 po. × 1 7/8 po. × 3 1/2 po.)

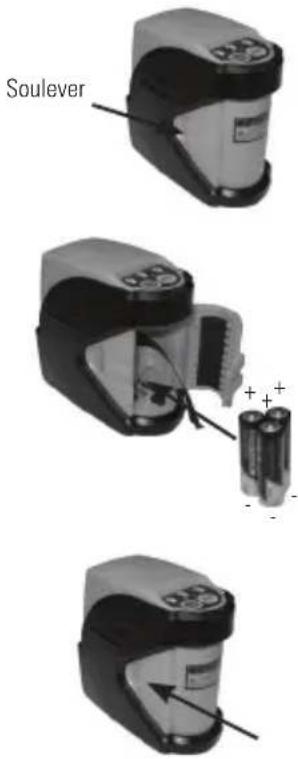

Installation / retrait des piles

1. Retourner l'outil laser. Ouvrir le couvercle du compartiment à piles en pliant la languette pour déverouiller.
2. Installer / retirer les piles. Correctement orienter les piles lorsqu'elles sont placées dans l'outil laser.
3. Fermer et verrouiller le couvercle du compartiment à piles. S'assurer que la languette se remette dans le dispositif de verrouillage.

Outil laser

1. Verrou de transport en position verrouillée. La fonction de mise à niveau automatique est déactivée.
2. Verrou de transport en position déverrouillée. La fonction de mise à niveau automatique est activée.
3. Appuyer sur la touche d'alimentation pour mettre le laser sous / hors tension. La DEL droite s'illumine en vert lorsque le laser est sous tension.
4. La DEL gauche s'illumine en bleu lorsque le laser est sous tension avec la fonction de mise à niveau automatique désactivée. La DEL est éteinte lorsque la fonction de mise à niveau automatique est activée.
5. Appuyer sur la touche de mode laser pour basculer entre les modes laser disponibles - horizontal uniquement, vertical uniquement, horizontal et vertical.
6. Les touches d'alimentation et de mode laser fonctionnent en permanence. Peuvent être utilisées, que la fonction de mise à niveau automatique soit activée ou désactivée.
7. Le(les) faisceau(x) laser clignote(nt) pour indiquer que l'outil laser est en dehors de la plage de fonctionnement. Repositionner l'outil laser pour être davantage à niveau.

1. L'intensité du(des) faisceau(x) laser diminuera lorsque le niveau des piles est faible. Changer les piles.

Trépied

1. Monture à vis 1/4 - 20 pour attacher l'outil laser.

2. Pliable pour un transport plus facile.

3. Les pieds sont réglables pour une utilisation sur une surface non régulière.

4. Colonne élévatrice réglable à différentes hauteurs.

Support en L et fixation pour perche

1. Monture à vis 1/4 - 20 pour attacher l'outil laser. Permet un positionnement à 360° de l'outil laser.

1. Attacher la fixation pour perche au support en L pour permettre l'utilisation du trépied ou d'autres accessoires en option.

Applications

À l'aide du faisceau laser vertical, établir un plan de référence vertical. Positionner l'/les objet(s) souhaité(s) de sorte qu'il(s) soi(en)t aligné(s) sur le plan de référence vertical et qu'il(s) soi(en)t ainsi d'aplomb.

2. Niveau :

À l'aide du faisceau laser horizontal, établir un plan de référence horizontal. Positionner l'/les objet(s) souhaité(s) de sorte qu'il(s) soi(en)t aligné(s) sur le plan de référence horizontal et qu'il(s) soi(en)t ainsi à niveau.

3. Équerre :

A l'aide des faisceaux laser vertical et horizontal, établir un point où ces deux faisceaux se croisent. Positionner l'/les objet(s) souhaité(s) de sorte qu'il(s) soi(en) t aligné(s) à la fois sur les faisceaux vertical et horizontal et que cet/ces objet(s) soi(en)t ainsi mis en équerre.

4. Mise à niveau automatique désactivée :

Désactiver la fonction de mise à niveau automatique permet à l'outil laser de projeter un faisceau rigide dans n'importe quelle direction.

Calibrage

REMARQUE : l'outil laser a été calibré au moment de sa fabrication. Vérifier périodiquement la précision de l'outil laser afin de s'assurer que les spécifications calibrées sont maintenues

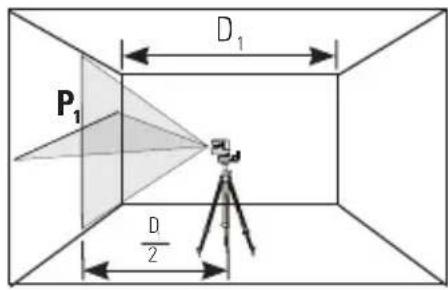

Précision du faisceau de niveau

1. Positionner l'outil laser comme indiqué avec le laser en marche. Marquer le point de croisement P_1 .
2. Pivoter l'outil laser de 180° et marquer le point de croisement P₂.
3. Rapprocher l'outil laser du mur et marquer le point de croisement P_3 .
4. Pivoter l'outil laser de 180° et marquer le point de croisement P _4 .

1. Mesurer la distance verticale entre le sol et chacun des points. Calculer la différence entre les distances D_P1 et D_P3 pour obtenir D_3 et les distances D_P2 et D_P4 pour obtenir D_4 .
2. Calculer le décalage maximal autorisé et comparer à la différence entre D_3 et D_4 comme indiqué dans l'équation. Si la somme n'est pas inférieure ou égale au décalage maximal calculé, l'outil doit être renvoyé à votre distributeur Stanley.

Exemple : D_1 = 10 m , D_2 = 0.5 m D_p1 = 30.75 mm , D_p2 = 29 mm , D_p3 = 30 mm , D_p4 = 29.75 mm D_3 = (30.75 mm - 30 mm) = 0.75 mm D_4 = (29 mm - 29.75 mm) = -0.75 mm 0.4 × (10 m - (2 × 0.5 m) = 3.6 mm (décalage maximal autorisé) (0.75 mm) - (-0.75 mm) = 1.5 mm 1.5 mm ≤ 3.6 mm (VRAI, l'outil est dans les limites du calibrage)

Précision du faisceau horizontal

1. Positionner l'outil laser comme indiqué avec le laser en marche. Pointer le faisceau vertical vers le premier coin ou point de référence. Mesurer la moitié de la distance D_1 et marquer le point P_1 .

1. Pivoter l'outil laser vers l'autre coin ou point de référence.
2. Mesurer les distances verticales entre P et le faisceau horizontal à partir du 2ème emplacement.
3. Calculer le décalage maximal autorisé et comparer à D_2 . Si D_2 n'est pas inférieure ou égale au décalage maximal calculé, l'outil doit être renvoyé à votre distributeur Stanley.

0,4 mm × 5 m = 2 mm (décalage maximal autorisé)

1 mm ≤ 2 mm (VRAI, l'outil est dans les limites du calibrage)

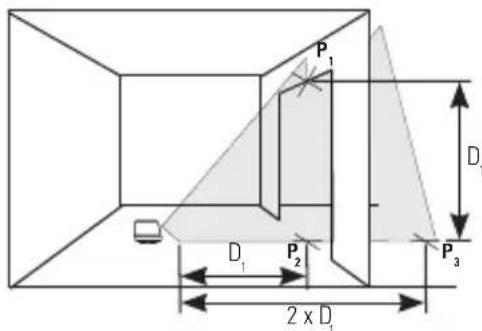

Précision du faisceau vertical

1. Mesurer la hauteur d'un montant de porte ou d'un point de référence pour obtenir la distance D_1 . Positionner l'outil laser comme indiqué avec le laser en marche. Pointer le faisceau vertical vers le montant de porte ou point de référence. Marquer les points P_1, P_2 et P_3 comme indiqué.
2. Déplacer l'outil laser vers le côté opposé du montant de porte ou point de référence et aligner le faisceau vertical sur P_2 et P_3 .
3. Mesurer les distances horizontales entre P_1 et le faisceau vertical à partir du 2ème emplacement.
4. Calculer le décalage maximal autorisé et comparer à D_2 . Si D_2 n'est pas inférieure ou égale au décalage maximal calculé, l'outil doit être renvoyé à votre distributeur Stanley.

0,8 mm x 2 m = 1,6 mm (décalage maximal autorisé)

0,5 mm ≤ 1,6 mm (VRAI, l'outil est dans les limites du calibrage)

Maintenance et entretien

L'outil laser n'est pas étanche. NE PAS laisser pénétrer d'humidité, au risque d'endommager les circuits internes.

NE PAS laisser l'outil laser à la lumière directe du soleil et ne pas l'exposer à des températures élevées. Le logement et certaines pièces internes sont en plastique et elles peuvent par conséquent être déformées à des températures élevées.

NE PAS ranger l'outil laser dans un environnement froid, car de l'humidité peut se former sur les parties intérieures lorsqu'il se réchauffe. Cette humidité pourrait voiler les fenêtres laser et entraîner la corrosion des cartes de circuit imprimé internes.

Si l'outil est utilisé dans des endroits poussiéreux, de la saleté peut s'accumuler sur la fenêtre laser. Retirer toute humidité ou saleté avec un chiffon doux et sec.

NE PAS utiliser d'agent nettoyant ou de dissolvant agressif.

Ranger l'outil dans son étui en cas de non utilisation. S'il est rangé pendant une période prolongée, retirer les piles au préalable afin d'éviter d'endommager l'instrument.

Garantie

Stanley Tools garantit ses outils de mesure électroniques contre tout défaut matériel ou vice de fabrication pendant un an à compter de la date d'achat par l'utilisateur final auprès d'un revendeur STANLEY. La facture établie à cette occasion vaut preuve d'achat.

Le produit défectueux doit être retourné dans son emballage d'origine à l'adresse suivante, accompagnés d'une copie du ticket de caisse :

24, rue Auguste Jouchoux

BP 1579

25 009 Besançon

Après diagnostique du Service Après Vente STANLEY, seul compétent à intervenir sur le produit défectueux, celui-ci sera réparé ou remplacé par un modèle identique ou par un modèle équivalent correspondant à l'état actuel de la technique, selon la décision de STANLEY.

Si la réparation envisagée ne devait pas rentrer dans le cadre de la garantie, un devis sera établi par le Service Après vente de STANLEY et envoyé au client pour acceptation préalable, chaque prestation réalisée hors garantie donnant lieu à facturation.

Après diagnostique du Service Après Vente STANLEY, seul compétent à intervenir sur le produit défectueux, celui-ci sera réparé ou remplacé par un modèle identique ou par un modèle équivalent correspondant à l'état actuel de la technique, selon la décision de STANLEY.

Si la réparation envisagée ne devait pas rentrer dans le cadre de la garantie, un devis sera établi par le Service Après vente de STANLEY et envoyé au client pour acceptation préalable, chaque prestation réalisée hors garantie donnant lieu à facturation.

Cette garantie ne couvre pas les dommages, accidentels ou non, générés par la négligence ou une mauvaise utilisation de ce produit, ou résultant d'un cas de force majeur.

L'usure normale de ce produit ou de ses composants, conséquence de l'utilisation normale de ce produit sur un chantier, n'est pas couverte dans le cadre de la garantie STANLEY.

Toute intervention sur les produits, autre que celle effectuée dans le cadre normale de l'utilisation de ces produits ou par le Service Après vente STANLEY, entraîne la nullité de la garantie.

De même, le non respect des informations contenues dans le mode d'emploi entraîne de fait la suppression de la garantie. La garantie ne couvre pas les dommages provoqués par des causes d'origine externe au Produit, (vol, chute, foudre, inondation, incendie, produit endommagé pendant le transport, ...).

La mise en jeu de la présente garantie dans le cadre d'un échange ou d'une réparation ne génère pas d'extension de la période de garantie, qui demeure en tout état de cause, la période d'un an initiée lors de l'achat du produit STANLEY par l'utilisateur final.

Sauf disposition légale contraire, la présente garantie représente l'unique recours du client à l'encontre de STANLEY pour la réparation des vices affectant ce produit. STANLEY exclue donc tout autre responsabilité au titre des dommages matériels et immatériels, directs ou indirects, et notamment la réparation de tout préjudice financier découlant de l'utilisation de ce produit.

Indépendamment de la garantie contractuelle STANLEY, l'Utilisateur bénéficie des dispositions des articles 1641 à 1649 du Code Civil relatifs à la garantie des vices cachés. Lorsque L'utilisateur est un consommateur il bénéficie également des dispositions des articles L.211-4 à L.211-14 du Code de la Consommation relatifs aux défauts de conformité.

Article 1641 du Code Civil « Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus. »

Article 1648 alinéa 1 du Code Civil : « L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice. »

Article L.211-4 du Code de la Consommation : « Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité ». La présente garantie ne limite en rien, ni ne supprime, les droits du client non professionnel, issus des articles 1641 et suivants du Code Civil relatifs à la garantie légale des vices cachés.

La présente garantie doit être appliquée et interprétée conformément à la législation française. Stanley Tools et l'acheteur acceptent de se soumettre sans appel à la seule juridiction des tribunaux français en cas de litige survenant dans le cadre ou en connexion avec la présente garantie.

|
