CLLi - Laserpekare STANLEY - Gratis bruksanvisning och manual

Produkttyp	Korslinjelasernivå
Märke	Stanley
Modell	CLLi
Mått (L x B x H)	88 mm x 48 mm x 90 mm
Vikt (utan batterier och bas)	230 g
Strömförsörjning	3 AA-batterier (alkaliska) – 4,5 V
Batteritid	16 timmar
Nivelleringsnoggrannhet	≤ 4 mm / 10 m
Självnivelleringsområde	± 4°
Arbetsavstånd	≤ 10 m
Laserklass	Klass 1 (EN 60825-1)
Laservåglängd	635 nm ± 5 nm
Skyddsklass	IP54
Driftstemperatur	-10 °C till +40 °C
Förvaringstemperatur	-20 °C till +60 °C
Innehåll i förpackningen	Laserverktyg, stativ, L-fäste, stångfäste, måltavla, transportväska, 3 AA-batterier, användarhandbok
Projektionslägen	Horisontell linje, vertikal linje, korsade linjer
Självnivellering	Ja (kan stängas av för lutande projektion)
Transportlåsfunktion	Ja, skyddar nivelleringsmekanismen
Batterinivåindikator	Ja, strålens intensitet minskar
Höljesmaterial	Slagtålig plast
Garanti	1 år (delar och arbete)
Underhåll och rengöring	Rengör laserfönstren med en mjuk, torr trasa. Använd inte lösningsmedel. Förvara i väskan.
Reservdelar och reparerbarhet	Inga användarreparerbara delar. Kontakta Stanleys kundservice.
Säkerhetsanvisningar	Titta inte in i strålen med optiska instrument. Undvik direkt ögonkontakt.

Vanliga frågor - CLLi STANLEY

Hur slår man på och stänger av lasern?

Tryck på strömknappen. Den högra lysdioden lyser grönt när lasern är på. För att stänga av, tryck på strömknappen igen.

Vad gör man om lasern blinkar?

Blinkande stråle indikerar att verktyget är utanför självnivelleringsområdet (±4°). Placera verktyget på en planare yta tills blinkandet upphör.

Hur byter man batterier?

Vänd verktyget, öppna batteriluckan genom att vika fliken. Sätt i 3 nya AA-batterier med rätt polaritet. Stäng luckan tills den klickar.

Vilken noggrannhet har lasernivån?

Nivelleringsnoggrannheten är ≤ 4 mm på 10 m (≤ 5/32 tum på 30 fot). Denna noggrannhet garanteras efter kalibrering.

Hur använder man stativet?

Fäst laserverktyget på stativets 1/4-20 gänga. Justera lyftpelaren till önskad höjd och de justerbara benen för optimal stabilitet.

Hur kalibrerar man lasern?

Följ proceduren i manualen: gör mätningar på två motsatta väggar, beräkna avvikelsen och jämför med maximalt tillåten avvikelse (0,4 mm/m). Om avvikelsen är för stor, kontakta Stanleys kundservice.

Vilka laserlägen finns tillgängliga?

Tre lägen finns: endast horisontell linje, endast vertikal linje, eller horisontella och vertikala linjer i kors. Växla mellan lägena med laserlägesknappen.

Hur rengör man laserfönstren?

Använd en mjuk, torr trasa för att ta bort fukt eller smuts. Använd aldrig starka rengöringsmedel eller lösningsmedel.

Vad gör man vid funktionsfel?

Kontrollera först batterier och anslutningar. Om problemet kvarstår, kontakta Stanleys kundservice på adressen i manualen. Montera inte isär enheten själv.

Var hittar jag den fullständiga bruksanvisningen?

Den fullständiga bruksanvisningen finns gratis att ladda ner som PDF på notice-facile.com. Du kan även begära den översatt till ditt språk.

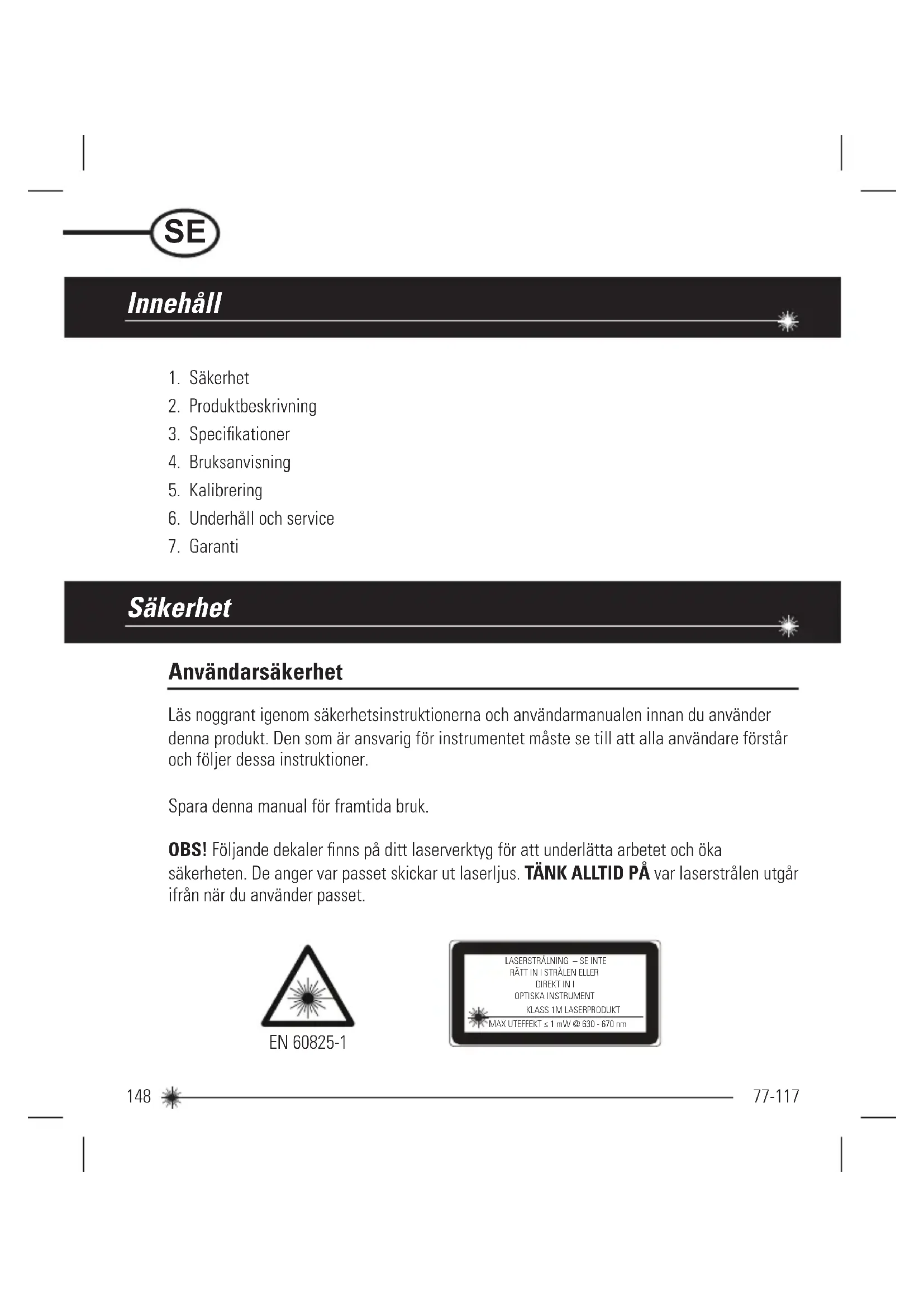

BRUKSANVISNING CLLi STANLEY

1. Säkerhet
2. Produktbeskrivning
3. Specifikationer
4. Bruksanvisning
5. Kalibrering
6. Underhåll och service
7. Garanti

Säkerhet

Användarsäkerhet

Läs noggrant igenom säkerhetsinstruktionerna och användarmanualen innan du använder denna produkt. Den som är ansvarig för instrumentet måste se till att alla användare förstår och följer dessa instruktioner.

Spara denna manual för framtida bruk.

OBS! Följande dekaler finns på ditt laserverktyg för att underlätta arbetet och öka säkerheten. De anger var passet skickar ut laserljus. TÄNK ALLTID PÅ var laserstrålen utgår ifrån när du använder passet.

EN 60825-1

AVLÄGSNA INTE varningsetikett(er) på höljet. Detta instrument får endast användas för nivellerings- och planritningsuppgifter enligt beskrivningen i denna manual.

Se ALLTID tillatt personer som eventuellt befinner sig i närheten informeras om riskerna med att titta rakt in i laserverktyget.

FÄR INTE användas i kombination med andra optiska instrument. Modifiera inte instrumentet, eller manipulera det, eller använd det i andra applikationer än de som anges i manualen.

TITTA INTE i laserstrålen med optiska hjälpmedel, t.ex. förstoringsglas, kikare eller teleskop.

TITTA INTE in i lasern och rikta den inte mot andra personer. Se till att instrumentet inte är inställt i ögonhöjd. Ögonen skyddas normalt av naturliga avvärjningsreaktioner som blinkreflexen.

RIKTA INTE laserstrålen mot andra människor.

STÄLL ALLTID laserverktyget i läge "OFF" när det inte används. Om laserverktyget är kvar på "ON" ökar risken för att någon oavsiktligt stirrar rakt in i laserstrålen.

ANVÄND INTE laserverktyget när det finns risk för antändning, till exempel i närheten av lättantändliga vätskor, gaser eller damm.

TA INTE isär laserverktyget. Det finns inga komponenter inuti som kan underhållas av användaren. Om laserverktyget plockas isär upphör alla garantier för produkten att gälla. Ändra inte produkten på något sätt. Ändring av laserverktyget kan medföra risk för strålningsfara.

ANVÄND INTE detta instrument i områden där det råder explosionsfara.

OBS! Eftersom laserstrålen är av den fokuserade typen, måste du kontrollera strålens väg över ett relativt långt avständ och vidta alla nödvändiga försiktighetsåtgärder för att strålen inte ska träffa andra personer.

Batterisäkerhet

WARNING: Batterier kan explodera eller läcka och kan orsaka skada eller brand. För att minska denna risk:

FÖLJ ALLTID instruktioner och varningar på batterietiketten och förpackningen.

KORTSLUT INTE batteriklämmorna.

LADDA INTE alkaliska batterier.

BLANDA INTE gamla och nya batterier. Byt ut alla samtidigt mot nya batterier av samma märke och sort.

BLANDA INTE batterikemikalier.

KASTA INTEbatterier i elden.

FÖRVARA ALLTID batterier utom räckhåll för barn.

AVLÄGSNA ALLTID batterierna om enheten inte ska användas på flera månader.

OBS! Se till att rätta batterier används enligt rekommendation.

OBS! Se till att batterierna sätts i på korrekt sätt, med korrekt polaritet.

End of Life

KASTA INTE denna produkt tillsammans med hushållsavfallet.

KASSERA ALLTID batterier enligt lokala föreskrifter.

LÄMNA TILL ÅTERVINNING enligt lokala bestämmelser för insamling och kassering av elektriskt och elektroniskt avfall enligt WEEE-direktivet..

Deklaration om överensstämmelse

Stanley Works deklarerar att denna produkt har fått CE-märkning enligt CE-märkningsdirektivet 93/68/EEG.

Produkten följer standarden EN60825-1:2007.

Se www.stanleyworks.com för vidare information.

EN 60825-1

Uppfyller kraven i RoHS-direktivet

Produktbeskrivning

Förpackningens innehåll

1. Laserenhet
2. Stativ
3. L-fäste
4. Stångklämma (fästs vid L-fästet)
5. Lasermål
6. Bärfodral
7. Batterier (3 x AA)
8. Användarmanual

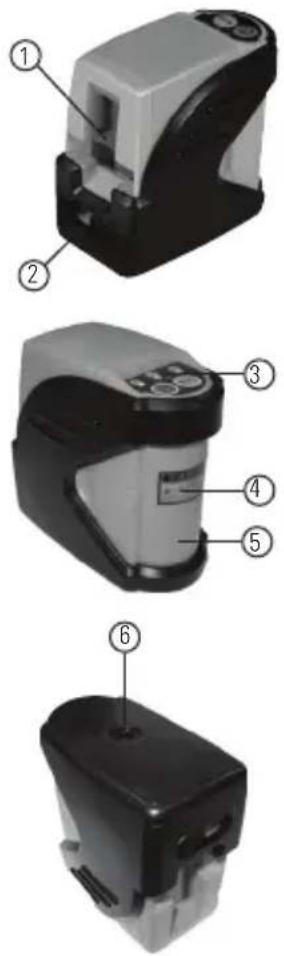

Produktöversikt

Laserenhet

1. Fönster för krysslaser

2. Transportlås

3. Tangentbord

4. Laservarningsetikett

5. Batterilucka

6. 1/4 - 20 gängfäste

Stativ

1. 1/4 - 20 skruvfäste
2. Höjbar stav
3. Inställbara ben

1. Nyckelhålsuttag
2. 1/4 - 20 skruvfäste

Arbetsområde: Självnivellerande till ±4^

Arbetsavständ: ≤ 10 m ( ≤ 30 ft)

Laserklass: Klass 1

Laservåglängd: 635 nm ± 5 nm

Drifttid: 16 h

Strömförbrukning: 4,5 V

Nätanslutning: 3 x AA-batterier (alkaliska)

IP-klassning: IP54

Drifttemperatur: -10^ C till +40^ C ( +14^ F till +104^ F)

Förvaringstemperatur: -20^ C till +60^ C ( -4^ F till +140^ F)

Vikt (utan underdel och batterier): 230 g (8 oz)

Storlek: 88 mm × 48 mm × 90 mm

Sätta i och ta ut batterier

1. Öppna locket till batterifacket genom att böja ut öppningsfliken.
2. Sätta i / ta ur batterier. Placera batterierna i rätt riktning i laserenheten.
3. Stäng och läs locket till batterifacket. Se till att locket klickar på plats.

1. Transportlås i låst läge. Självnivellering är avaktiverad.
2. Transportlås i olåst läge. Självnivellering aktiverad.
3. Tryck på strömknappen för att sätta på/ stänga av lasern. Högra lysdioden lyser grönt när strömmen är på.
4. Vänster lysdiod lyser blått när lasern är på med avaktiverad självnivelleringsfunktion. Lysdioden är släckt när självnivelleringen är på.
5. Tryck på knappen för laserläge för att växla mellan olika laserlägen - endast horisontellt, endast vertikalt, både horisontellt och vertikalt.
6. Strömknappen och knappen för laserläge är alltid aktiverade. Kan användas både när självnivellering är aktiverad och när den är avaktiverad.
7. Laserstrålen/-strålarna blinkar för att visa att laserenheten är utanför arbetsområdet. Flytta laserenheten så den är mer i våg.

1. Laserstrålen/-strålarna blir matta när batteriet är svagt. Byt batterier.

Stativ

1. 1/4 - 20 skruvfäste för att sätta fast laserenheten.

2. Hopfällbar för lättare transport.

3. Benen kan justeras för ojämnt underlag.

4. Den höjbara staven kan justeras för olika höjd.

L-fäste och stavklämma

1. 1/4 - 20 skruvfäste för att sätta fast laserenheten. Gör att laserenheten kan vridas 360°.

1. Fäst stångklämman på L-fästet för användning med stativ eller andra tillval.

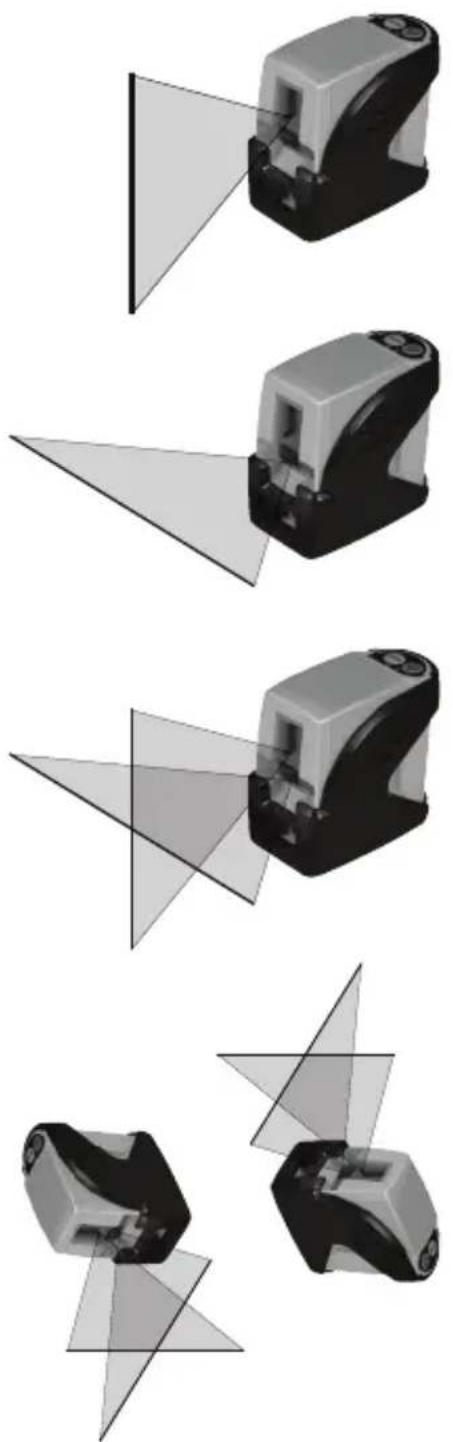

Användning

Skapa ett vertikalt referensplan med hjälp av den vertikala laserstrålen. Justera önskat objekt tills det är i linje med det vertikala referensplanet för att säkerställa att objektet är i lod.

1. Våg:

Skapa ett horisontellt referensplan med hjälp av den horisontella laserstrålen. Justera objektet tills det är i linje med det horisontella referensplanet för att säkerställa att objektet är i våg.

1. Rät vinkel:

Använd både de vertikala och horisontella laserstrålarna för att hitta en punkt där de vertikala och horisontella strålarna korsas. Justera objektet/en så de är i linje med både de vertikala och de horisontella laserstrålarna för att säkerställa att objektet/en är i rät vinkel.

1. Självnivellering avaktiverad:

När man avaktiverar självnivelleringsfunktionen kan laserenheten projicera en fast laserstråle i vilken riktning som helst.

Kalibrering

OBS! Laserenheten har kalibrerats vid tillverkningen. Kontrollera enhetens precision regelbundet så att att de kalibrerade specifikationerna upprätthålls.

Våglinjens precision

1. Placera laserenheten enligt bilden, med lasern påslagen. Markera punkt P_1 i krysset.
2. Vrid laserenheten 180° och markera punkt P₂ i krysset.
3. Flytta laserenheten intill väggen och markera punkt P_3 i krysset.
4. Vrid laserenheten 180° och markera punkt P _4 i krysset.

1. Mät det vertikala avständet från golvet till varje punkt. Beräkna skillnaden mellan avständen D_P1 och D_P3 för att få D_3 och avständen D_P2 och D_P4 för att få D_4 .
2. Beräkna högsta tillåtna förskjutningsavständ och jämför med skillnaden mellan D 3 och D 4 som ekvationen visar. Om summan inte är mindre än eller lika med det beräknade högsta förskjutningsavståendet måste du lämna tillbaka enheten till din Stanley-distributör.

Exempel: D_1 = 10 m , D_2 = 0.5 m D_p1 = 30.75 mm , D_p2 = 29 mm , D_p3 = 30 mm , D_p4 = 29.75 mm D_3 = (30.75 mm - 30 mm) = 0.75 mm D_4 = (29 mm - 29.75 mm) = -0.75 mm 0.4 × (10 m - (2 × 0.5 m) = 3.6 mm (högsta tillåtna förskjutningsavständ) (0.75 mm) - (-0.75 mm) = 1.5 mm 1.5 mm ≤ 3.6 mm (SANT, enheten är inom kalibreringen)

Horisontallinjens precision

1. Placera laserenheten enligt bilden, med lasern påslagen. Rikta vertikal stråle mot första hörnet eller referenspunkten. Mät upp hälften av avständet D 1 och markera punkt P 1 .

1. Rotera laserenheten till ett annat hörn eller referenspunkt.
2. Mät de vertikala avständen mellan P _1 och den horisontella strålen från den andra platsen.
3. Beräkna högsta tillåtna förskjutningsavständ och jämför med D₂. Om D₂ inte är mindre än eller lika med det beräknade högsta förskjutningsavständet måste du lämna tillbaka enheten till din Stanley-distributör.

Högsta förskjutningsavständ

$$ \begin{array}{l} = 0. 4 \frac {\mathrm{mm}}{\mathrm{m}} \times D _ {1} \mathrm{m} \ = 0, 0 0 4 8 \frac {\text { in }}{\text { ft }} \times D _ {1} \text { ft } \ \end{array} $$

Jämför:

$$ D _ {2} \leq \text { Max } $$

Exempel: D_1 = 5 m , D_2 = 1 mm

0,4 mm x 5 m = 2 mm (högsta tillåtna förskjutningsavständ)

1 mm ≤ 2 mm (SANT, enheten är inom kalibreringen)

Vertikallinjens precision

1. Mät höjden på en dörrkarm eller referenspunkt för att få avständet D_1 . Placera laserenheten enligt bilden, med lasern påslagen. Rikta den vertikala strålen mot dörrkarmen eller referenspunkten. Markera punkterna P_1 , P_2 och P_3 enligt bilden.
2. Flytta laserenheten till motsatta sidan av dörrkarmen eller referenspunkten och rikta den vertikala strålen i linje med P_2 och P_3 .
3. Mät de horisontella avständen mellan P och den vertikala strålen från den andra platsen.
4. Beräkna högsta tillåtna förskjutningsavständ och jämför med D₂. Om D₂ inte är mindre än eller lika med det beräknade högsta förskjutningsavständet måste du lämna tillbaka enheten till din Stanley-distributör.

Högsta förskjutningsavständ

$$ \begin{array}{l} = 0. 8 \frac {\mathrm{mm}}{\mathrm{m}} \times D _ {1} \mathrm{m} \ = 0, 0 0 9 6 \frac {\text { in }}{\text { ft }} \times D _ {1} \text { ft } \ \end{array} $$

Jämför:

$$ D _ {2} \leq \text { Max } $$

Exempel: D_1 = 2 m , D_2 = 0.5 mm

0,8 mm × 2 m = 1,6 mm (högsta tillåtna förskjutningsavständ)

0,5 mm ≤ 1,6 mm (SANT, enheten är inom kalibreringen)

Underhåll och service

Laserenheten är inte vattentät. FÄR INTE utsättas för väta. Det kan resultera i skador på inre kretsar.

LÄMNA INTE laserenheten ute i direkt solljus och utsätt den inte för höga temperaturer. Höljet och en del inre delar är gjorda av plast och kan deformeras vid höga temperaturer.

FÖRVARA INTE laserenheten i en kall omgivning. Det kan bildas fukt på inre delar när den värms upp. Fukten kan imma igen laserfönster och orsaka korrosion på inre kretskort.

Det kan att samlas en del smuts på laserfönstret när du arbetar på dammiga ställen. Avlägsna eventuell fukt eller smuts med en mjuk, ren trasa.

ANVÄND INTE aggressiva rengöringsmedel eller lösningsmedel.

Förvara enheten i dess låda när den inte används. I händelse av förvaring under längre tid, ta bort batterierna för att förhindra att instrumentet förstörs..

Garanti

Ett års garanti

Stanley Tools ställer garanti för sina elektroniska mätverktyg mot materialfel och tillverkningsfel i ett år från köpdatum.

Felaktiga produkter kommer att repareras eller bytas ut enligt Stanleys eget gottfinnande om de skickas tillsammans med inköpsbevis till:

Suomen Stanley Oy

PL 186

FIN-01511 Vantaa

Finland

Denna garanti täcker inte fel som orsakats av skador till följd av olycka eller förslitning, annan användning än i överensstämmelse med tillverkarens instruktioner eller reparation eller ändring av produkten som inte godkänts av Stanley Tools.

Reparation eller utbyte enligt garantin påverkar inte garantins utgångsdatum.

I den utsträckning som tillåts av lagen skall Stanley Tools inte hållas skyldig under denna garanti för indirekta förluster eller följdförluster som resultat av felaktigheter i produkten.

Denna Garanti får inte ändras utan tillständ från Stanley Tools.

Denna garanti påverkar inte de lagstadgade rättigheterna vid konsumentköp av denna produkt.

Denna Garanti skall styras av och konstrueras i enlighet med lagarna i England och Stanley Tools och köparen samtycker var och en oåterkalleligen att lyda jurisdiktionen hos domstolarna i Englands ensamrätt över varje krav eller fråga som uppkommer under eller i samband med denna Garanti.

VIKTIGT! Kunden ansvarar för att verktyget används och sköts på rätt sätt. Kunden bär dessutom det fulla ansvaret för att kontrollera arbetet medan det pågår och därmed även för kalibreringen av verktyget.

Kalibrering och skötsel täcks inte av garantin.

Reservation för ändringar utan föregående meddelande
