FOIRE AUX QUESTIONS - MT814 Maktec

Comment puis-je résoudre un problème de démarrage avec le Maktec MT814 ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Que faire si le Maktec MT814 surchauffe ?

Arrêtez immédiatement l'utilisation de l'appareil et laissez-le refroidir. Assurez-vous que les évents ne sont pas obstrués et que l'appareil est utilisé dans un environnement bien ventilé.

Comment changer les accessoires du Maktec MT814 ?

Débranchez l'appareil, puis retirez l'accessoire en le dévissant ou en appuyant sur le mécanisme de serrage, selon le type d'accessoire. Remplacez-le par le nouvel accessoire et assurez-vous qu'il est bien fixé.

Quels sont les signaux indiquant que le Maktec MT814 nécessite un entretien ?

Des bruits inhabituels, une diminution de la performance, ou des surchauffes fréquentes peuvent indiquer qu'un entretien est nécessaire. Consultez le manuel d'utilisation pour les recommandations spécifiques.

Comment nettoyer le Maktec MT814 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs ou de mouiller l'appareil.

Que faire si le Maktec MT814 ne fonctionne pas correctement ?

Vérifiez les connexions électriques, assurez-vous que tous les accessoires sont correctement installés, et consultez le manuel d'utilisation pour des solutions de dépannage spécifiques.

Où puis-je trouver des pièces de rechange pour le Maktec MT814 ?

Vous pouvez trouver des pièces de rechange chez des revendeurs agréés, sur le site officiel de Maktec, ou dans des magasins spécialisés en outillage.

Le Maktec MT814 est-il couvert par une garantie ?

Oui, le Maktec MT814 est généralement accompagné d'une garantie limitée. Consultez le manuel d'utilisation ou le site web de Maktec pour les détails de la garantie.

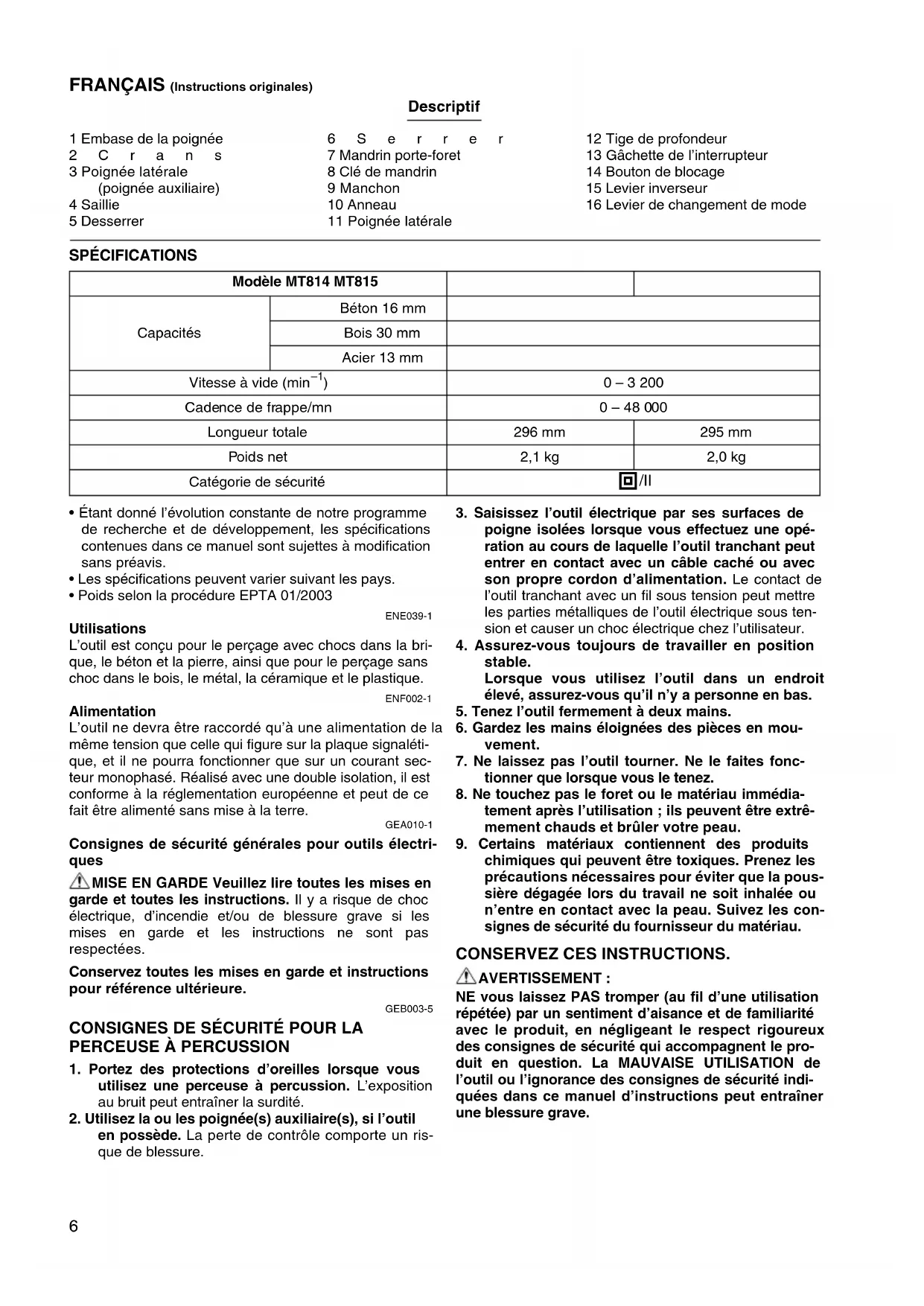

MODE D'EMPLOI MT814 Maktec

1 Embase de la poignée	6 S e r r e r	12 Tige de profondeur
2 C r a n s	7 Mandrin porte-foret	13 Gàchette de l'interrupteur
3 Poignée latérale	8 Clé de mandrin	14 Bouton de blocage
(poignée auxiliaire)	9 Manchon	15 Levier inverseur
4 Saillie	10 Anneau	16 Levier de changement de mode
5 Desserrer	11 Poignée latérale

SPECIFICATIONS

Modèle MT814 MT815
Capacités	Béton 16 mm
	Bois 30 mm
	Acier 13 mm
Vitesse à vide (min-1)		0 - 3 200
Cadence de frappe/mn		0 - 48 000
Longueur totale		296 mm	295 mm
Poids net		2,1 kg	2,0 kg
Catégorie de sécurité		©/II

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications containues dans ce manuel sont sujettes à modification sans préavis.
• Les specifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003

ENE039-1

Utilisations

L'outil est concu pour le perçage avec chocs dans la brique, le béton et la pierre, ainsi que pour le perçage sans chic dans le bois, le métal, la céramique et le plastique.

ENF002-1

Alimentation

L'outil ne devra etre raccordé qu'a une alimentation de la même tension que celle qui figure sur la plaque signaletique, et il ne foura fonctionner que sur un courant secteur monophasé. Realisé avec une double isolation, it est conforme à la reglementation européenne et peut de ce fait etre alimenté sans mise à la terre.

GEA010-1

Consignes de sécurité générales pour outils ELECTriques

MISE EN GARDE Veuillez lore toutes les mises en garde et toutes les instructions. Il y a risque de chocolélectrique, d'incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.

Conserve toutes les mises en garde et instructions pour-reference ultérieure.

GEB003-5

CONSIGNES DE SECURITE POUR LA PERCEUSE A PERCUSSION

1. Portez des protections d'oreilles lorsque vous utilisez une perceuse à percussion. L'exposition au bruit peut entraîner la surdité.

2. Utilisez la ou les poignée(s) auxiliaire(s), si l'outil en possède. La perte de contrôle comporte un risque de blessure.

3. Saisissez l'outil electrique par ses surfaces de poigne isolées lorsque vous effectuez une opération au cours de laquelle l'outil tranchant peut entraer en contact avec un cable caché ou avec son propre cordon d'alimentation. Le contact de l'outil tranchant avec un fil sous tension peutmettre les parties métalliques de l'outil electrique sous tension et causer un chic electrique chez l'utilisateur.

4. Assurez-vous toujours de travailler en position stable.
   Lorsque vous utilisez l'outil dans un endroit élevé, assurez-vous qu'il n'y a personne en bas.
5. Tenez l'outil fermement à deux mains.
6. Gardez les mains éloignées des pieces en mouvement.
7. Ne laïsez pas l'outil tourner. Ne le faites fonctionner que lorsque vous le tenez.
8. Ne touchez pas le foret ou le matériel immédiatement après l'utilisation ; ils peuvent être extrémement chauds et brûler leur peu.
9. Certains matériaux contiennent des produits chimiques qui peuvent etre toxiques. Prenez les precautions nécessaires pour eviter que la poussiere dégagée lors du travail ne soit inhalee ou n'entre en contact avec la peau. Suivez les consignes de sécurité du fournisseur du materiaiu.

CONSERVEZ CES INSTRUCTIONS.

AVENTISSEMENT:

NE vous laissez PAS tromper (au fil d'une utilisation repétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagner le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entraîner une blessure grave.

ASSEMBLAGE

Pose de la poignée latérale (poignée auxiliaire) (Fig. 1)

ATTENTION :

Assurez-vous toujours que l'outil est hors tension et débranché avant de poser ou de retarder la poignée latérale.

Pour garantir un travail en toute sécurité, utilisez toujours la poignée latérale. Installez la poignée latérale de façon que les crans de la poignée s'insérént entre les saillies du collet de l'outil. Puis, serrez la poignée en la tournant vers la droite sur la position voulue. Elle pivote sur 360^ , ce qui permet de la fixer à n'importe qu'elle position.

Installation et retrait du foret

ATTENTION :

• Verifiez toujours que l'outil est arrêté et que son cable d'alimentation est débranché avant d'instructor ou de-retirer le foret.

Pour les modèles MT814 (Fig. 2)

Pour installer le foret, introduizez-le à fond dans le mandrin. Serrez le mandrin à la main. Puis introduizez la clé de mandrin dans chacun des trois trou s et serrez en tournant en sens des aiguilles d'une montre. Veilze à bien serrer les trois trou de façon uniforme. Pour-retirer le foret, tournez la clé de mandrin en sens inverse des aiguilles d'une montre dans l'un des trois trou seulement, puis desserrez à la main.

Après avoir utilisé la clé de mandrin, replacez-la dans le porte-clé.

Pour le modele MT815 (Fig.3)

Saisissez l'anneau et tournez le manchon en sens inverse des aiguilles d'une montre pour ouvrir les machoires du mandrin. Placez le foret/l'embout dans le mandrin en l'enfantant le plus loin possible. Saisissez fermement l'anneau et tournez le manchon en sens des aiguilles d'une montre pour serrer le mandrin.

Pour-retirer le foret/l'embout, saisissez l'anneau et tournez le manchon en sens inverse des aiguilles d'une montre.

Tige de profondeur (Fig. 4)

La tige de profondeur vous permet de percer des trous de longueur uniforme. Desserrez la poignee laterale et inserez la tige de profondeur dans l'orifice à la embase de la poignée. Reglez la tige à la profondeur voulue puis serrez la poignee laterale.

NOTE :

• La tige de profondeur ne pourrait pas etre utiliser à l'endetroit où elle bute sur le carter d'engrenage.

DESCRIPTION DU FONCTIONNEMENT

Interrupteur (Fig. 5)

ATTENTION:

• Avant de brancher l'outil, vérifie toujours que la gachette de l'interrupteur fonctionne et qu'elle revient sur la position "OFF" une fois relachée.

Pourmettre l'outil en route, il suffit de tirer sur la gachette de l'interrupteur. Plus you appuyez sur la gachette de l'interrupteur, plus la vitesse de l'outil augmente. Pour arreter l'outil,relachezla gachette de l'interrupteur.Pourobtenir un fonctionnement continu,tirez sur la gachette de l'interrupteur,appuyez sur le bouton de blocage et relachezla gachette de l'interrupteur. Pour arreter l'outil lorsqu'il fonctionne en continu,tirez a fond sur la gachette de l'interrupteur et relachez-la.

Inverseur (Fig. 6)

Cet outil est muni d'un inverseur pour modifier le sens de rotation. Déplacez l'inverseur sur la position (côté A) pour une rotation en sens des aiguilles d'une montre, et sur la position (côté B) pour une rotation en sens inverse.

ATTENTION :

• Vérifiez toujours le sens de la rotation avant d'utiliser l'outil.
• N'utilisez l'inverseur qu'une fois l'outil parfaitement arrêté. Sinon, vous risquez d'endommager l'outil.

Sélection du mode de fonctionnement (Fig. 7)

Cet outil est muni d'un levier de changement de mode. Pour une rotation avec frappe, glissez ce levier vers la droite (symbole ). Pour une rotation seulement, glissez-le vers la gauche (symbole ).

ATTENTION :

• Glissez toujours le levier de changement de mode complètement sur la position du mode désire. Si vous faites fonctionner l'outil en plaçant le levier entre les symboles de mode, vous risquez d'endommager l'outil.

PERCAGE

Perçage avec frappe

ATTENTION :

• Une forceénormes'exercesurleforet et l'outillorsque le foretemerge surla face opposee, lorsque le trou est encombré de copeaux ou de particules, ou lors de la frappe sur des barres d'armature encastrées dans le beton. Utilisez tous la poignee laterale (poignee auxiliaire) et tenez fermement l'outil par la poignee laterale et par la poignee revolver lors des travaux. Sinon, vous risquez de perdre le contrôle de l'outil et de subir une blessure grave.

Lorsque vous percez du beton, granite, carrelage, etc., glissez le levier de changement de mode sur la position du symbole pour obtenir un mouvement de "rotation avec frappe". Assurez-vous d'utiliser un foret à pointe en carbure de tungstène. N'applique pas davantage de pression lorsque le trou est bouché par les copeaux et particules. Faites plutôt tourner l'outil au ralenti, puis retirez partiellement la mèche du trou. En répétant cette opération quelques fois, le trou se débouchera.

Une fois le trou pourrait, utiliser la poire soufflante pour retarder la poussière du trou.

Perçage

Lorsque vous percez dans les matéiaux de bois, de métal ou de plastique, glissez le levier de changement de mode sur la positon du symbole pour obtenir un mouvement de "rotation seulement".

Perçage du bois

Lorsque vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets munis d'une vis-guide.
Celle-ci rend le percage plus aisé en tirant le foret à
I'intérieur de la piece.

Perçage du métal

Pour empêcher le foret de glisser en début de perçage, faites une indentation au point de perçage à l'aide d'un poinçon et d'un marteau. Placez ensuite la pointe du foret dans l'indentation et commencez à percER. Quand vous percEZ dans du métal, utilisez un lubrifiant. Seuls le fer et le laiton peuvent se percER a sec.

ATTENTION:

• Une pression excessive sur l'outil n'accélére pas le perçage. Au contraire, elle risque d'endommager la pointe du foret, de réduire le rendement de l'outil et donc sa durée de service.
• Une forceénormessexercesurleforet et l'outil quand le premier émerge sur la face postérieure.Tenezvoitre outil fermement et faites bien attentiondesqueleforet commenceaapprocherde la face opposée du matériau queyoupercez.
• Un foret coince peut se retirer en plaçant l'inverseur sur la direction opposée. Il faut alors faire très attention car l'outil risque de reculer brusquement si vous ne le tenez pas fermement.
  Assurez toujours les petites pieces àencer à l'aide d'un étau ou d'un mode de fixation analogue.

ENTRETIEN

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension et hors secteur avant toute intervention.
• N'utilise jamais d'essence, benzine, diluant, alcohol ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour maintenir la sécurité et la fiabilité du produit, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.

Übersicht

1 Griffbasis

7 Bohrflutter

13 Ein-Aus-Schalter

2 Zähne

8 Bohrfutterschlüssel

14 Arretierknopf

Pour les pays d'Europe uniquement

Déclaration de conformité CE

Makita Corporation, en tant que fabricant responsable, déclare que la ou les machines suivantes :

Désignation de la machine :

Perceuse à percussion

dont produit en série et

dont conformes aux Directives européennes suivantes : 2006/42/CE

et qu'elles sont fabriquées conformément aux normes ou documents normalisés suivants : EN60745

La documentation technique est conservée par notre représentant/agréé en Europe, à savoir :

Makita International Europe Ltd,

son producidas en série y

Niveau de bruit pondéré A typique, déterminé selon EN60745 :

Niveau de pression sonore (L_pA):98 dB (A)

Niveau de puissance du son (L_WA):109dB (A)

Incertitude (K) : 3 dB (A)

Porter des protecteurs anti-bruit.

ENG900-1

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 :

Mode de travail : Perçage avec chocs dans le béton
Émission de vibrations (a_h, ID): 16,5 ~m / s^2
Incertitude (K): 2,0 m/s²

Mode de travail : Perçage dans le métal

• La valeur d'émission de vibrations déclarée a été mesuree conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux.
• La valeur d'émission de vibrations déclarée peut aussi être utilisée pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT :

• L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la valeur d'émission déclarée, suivant la façon dont l'outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

DEUTSCH ITALIANO

ENG905-1

Gerausch
