Type de produit	Perceuse à percussion
Marque	Maktec
Modèle	MT815
Capacité de perçage (béton)	16 mm
Capacité de perçage (bois)	30 mm
Capacité de perçage (acier)	13 mm
Vitesse à vide	0 – 3 200 min⁻¹
Cadence de frappe	0 – 48 000 coups/min
Longueur totale	295 mm
Poids net	2,0 kg
Catégorie de sécurité	Double isolation (Classe II)
Alimentation	Monophasé, tension secteur (voir plaque signalétique)
Modes de fonctionnement	Rotation seule, rotation avec percussion
Sens de rotation	Inversible (avant/arrière)
Variateur de vitesse	Oui, par gâchette
Blocage en marche continue	Oui, bouton de blocage
Poignée auxiliaire	Oui, réglable sur 360°
Butée de profondeur	Oui, tige de profondeur réglable
Mandrin	Sans clé (à serrage rapide)
Entretien	Débrancher avant intervention ; confier les réparations à un centre agréé Makita
Niveau de pression sonore (LpA)	98 dB(A)
Niveau de puissance sonore (LWA)	109 dB(A)
Vibrations (perçage avec choc dans béton)	16,5 m/s² (incertitude 2,0 m/s²)
Vibrations (perçage dans métal)	3,0 m/s² (incertitude 1,5 m/s²)

FOIRE AUX QUESTIONS - MT815 Maktec

Comment installer le foret sur la MT815 ?

Pour installer le foret, saisissez l'anneau du mandrin et tournez le manchon en sens inverse des aiguilles d'une montre pour ouvrir les mâchoires. Enfoncez le foret à fond, puis serrez en tournant le manchon en sens horaire. Pour retirer, inversez le mouvement.

Comment utiliser le mode percussion ?

Placez le levier de changement de mode sur la droite (symbole Ⓡ) pour activer la rotation avec frappe. Utilisez un foret à pointe en carbure de tungstène pour percer le béton, la brique ou la pierre.

Comment régler la butée de profondeur ?

Desserrez la poignée latérale, insérez la tige de profondeur dans l'orifice de l'embase de la poignée, réglez la profondeur souhaitée, puis resserrez la poignée.

Quelles sont les consignes de sécurité à respecter ?

Portez des protections auditives, utilisez toujours la poignée auxiliaire, tenez l'outil par les surfaces isolées, assurez-vous d'une position stable, et ne touchez pas le foret immédiatement après usage (il peut être brûlant).

Comment inverser le sens de rotation ?

Attendez l'arrêt complet de l'outil, puis déplacez l'inverseur sur la position souhaitée : côté A pour rotation horaire, côté B pour antihoraire.

Quel entretien est nécessaire ?

Débranchez toujours l'outil avant tout entretien. Nettoyez-le avec un chiffon sec, sans solvants. Confiez les réparations à un centre agréé Makita.

Peut-on percer du métal avec cette perceuse ?

Oui, en mode rotation seule. Utilisez un foret adapté et un lubrifiant (sauf pour le fer et le laiton). Commencez par une indentation au poinçon pour éviter le glissement.

Comment utiliser le verrouillage en marche continue ?

Tirez la gâchette à fond, appuyez sur le bouton de blocage, puis relâchez la gâchette. Pour arrêter, tirez à nouveau la gâchette et relâchez-la.

Quel est le poids de la MT815 ?

Le poids net est de 2,0 kg (selon la procédure EPTA 01/2003).

Où trouver des pièces détachées ?

Adressez-vous à un centre de service agréé Makita. Utilisez uniquement des pièces d'origine pour garantir la sécurité et la fiabilité.

MODE D'EMPLOI MT815 Maktec

GB	Hammer Drill Instruction Manual
F	Perceuse à percussion Manuel d'instructions
D	Schlagbohrmaschine Betriebsanleitung
I	Trapano a percussione Istruzioni per l'uso
NL	Hamerboor Gebruiksaanwijzing
E	Rotomartillo	Manual de instrucciones
P	Furadeira de Impacto	Manual de instruções
DK	Borehammer Brugsanvisning
GR	Kpouστικό τρυπάνι Οδηγίες χρήσεως

MT814

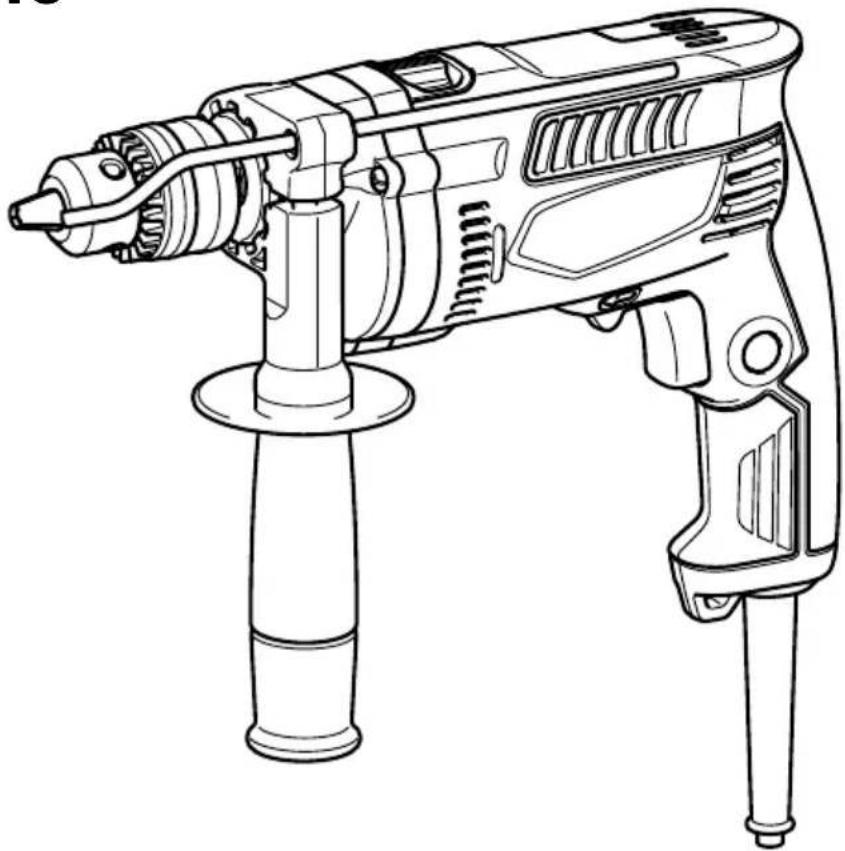

MT815

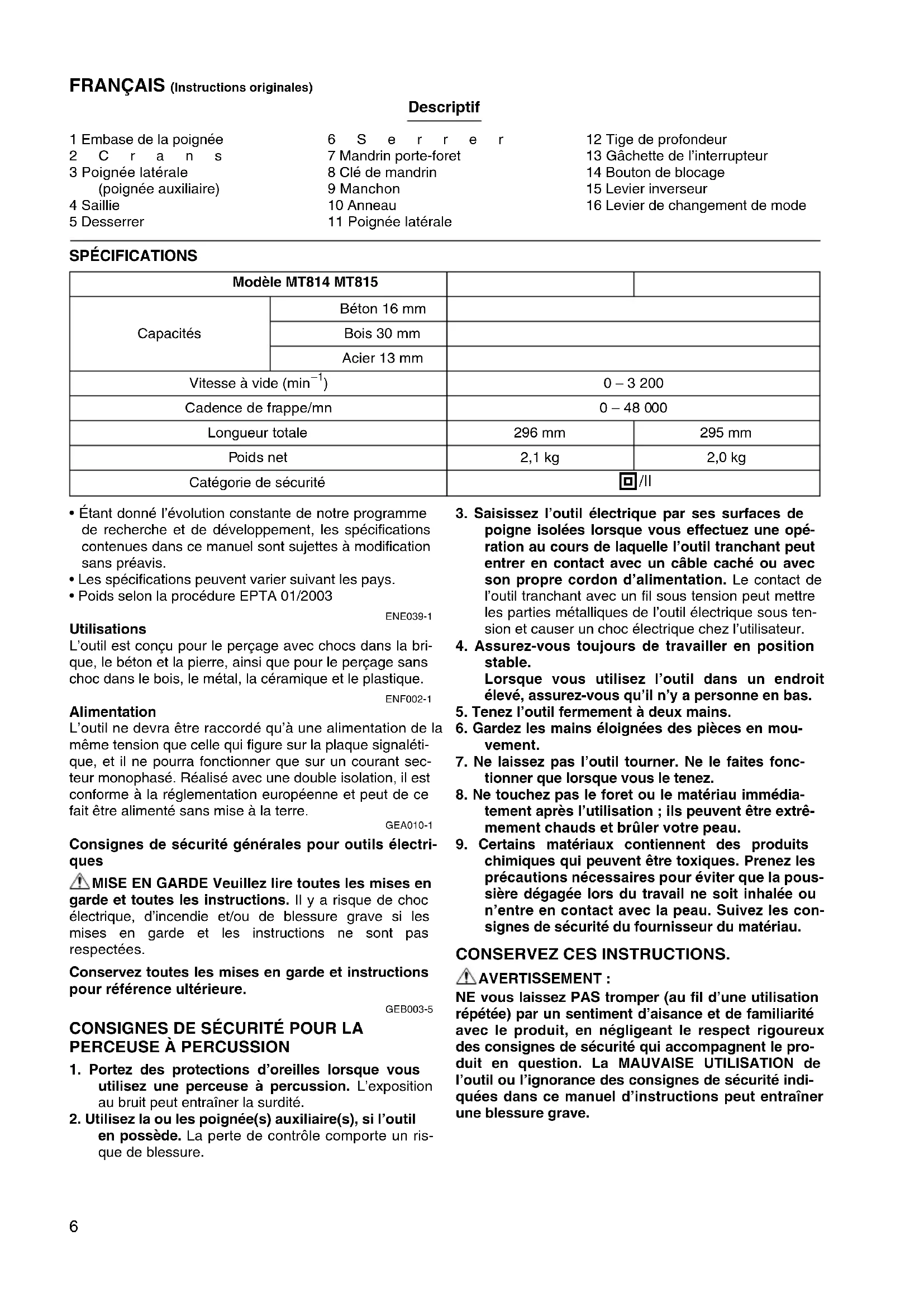

1 Embase de la poignée	6 S e r r e r	12 Tige de profondeur
2 C r a n s	7 Mandrin porte-foret	13 Gâchette de l'interrupteur
3 Poignée latérale(poignée auxiliaire)	8 Clé de mandrin	14 Bouton de blocage
	9 Manchon	15 Levier inverseur
4 Saillie	10 Anneau	16 Levier de changement de mode
5 Desserrer	11 Poignée latérale

SPÉCIFICATIONS

Modèle MT814 MT815
Capacités	Béton 16 mm
	Bois 30 mm
	Acier 13 mm
Vitesse à vide ( min^-1 )		0 – 3 200
Cadence de frappe/mn		0 – 48 000
Longueur totale		296 mm	295 mm
Poids net		2,1 kg	2,0 kg
Catégorie de sécurité		☐/II

- Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.

- Les spécifications peuvent varier suivant les pays.

- Poids selon la procédure EPTA 01/2003

ENE039-1

Utilisations

L'outil est conçu pour le perçage avec chocs dans la brique, le béton et la pierre, ainsi que pour le perçage sans choc dans le bois, le métal, la céramique et le plastique.

ENF002-1

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

GEA010-1

Consignes de sécurité générales pour outils électriques

⚠ MISE EN GARDE Veuillez lire toutes les mises en garde et toutes les instructions. Il y a risque de choc électrique, d'incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

GEB003-5

CONSIGNES DE SÉCURITÉ POUR LA PERCEUSE À PERCUSSION

1. Portez des protections d'oreilles lorsque vous utilisez une perceuse à percussion. L'exposition au bruit peut entraîner la surdité.

2. Utilisez la ou les poignée(s) auxiliaire(s), si l'outil en possède. La perte de contrôle comporte un risque de blessure.

3. Saisissez l'outil électrique par ses surfaces de poigne isolées lorsque vous effectuez une opération au cours de laquelle l'outil tranchant peut entrer en contact avec un câble caché ou avec son propre cordon d'alimentation. Le contact de l'outil tranchant avec un fil sous tension peut mettre les parties métalliques de l'outil électrique sous tension et causer un choc électrique chez l'utilisateur.

4. Assurez-vous toujours de travailler en position stable. Lorsque vous utilisez l'outil dans un endroit élevé, assurez-vous qu'il n'y a personne en bas.
5. Tenez l'outil fermement à deux mains.
6. Gardez les mains éloignées des pièces en mouvement.
7. Ne laissez pas l'outil tourner. Ne le faites fonctionner que lorsque vous le tenez.
8. Ne touchez pas le foret ou le matériau immédia-tement après l'utilisation ; ils peuvent être extrêmement chauds et brûler votre peau.
9. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter que la poussière dégagée lors du travail ne soit inhalée ou n'entre en contact avec la peau. Suivez les consignes de sécurité du fournisseur du matériau.

CONSERVEZ CES INSTRUCTIONS.

⚠ AVERTISSEMENT :

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entraîner une blessure grave.

ASSEMBLAGE

Pose de la poignée latérale (poignée auxiliaire) (Fig. 1)

ATTENTION :

- Assurez-vous toujours que l'outil est hors tension et débranché avant de poser ou de retirer la poignée latérale.

Pour garantir un travail en toute sécurité, utilisez toujours la poignée latérale. Installez la poignée latérale de façon que les crans de la poignée s'insèrent entre les saillies du collet de l'outil. Puis, serrez la poignée en la tournant vers la droite sur la position voulue. Elle pivote sur 360°, ce qui permet de la fixer à n'importe quelle position.

Installation et retrait du foret

ATTENTION :

- Vérifiez toujours que l'outil est arrêté et que son câble d'alimentation est débranché avant d'installer ou de retirer le foret.

Pour les modèles MT814 (Fig. 2)

Pour installer le foret, introduisez-le à fond dans le mandrin. Serrez le mandrin à la main. Puis introduisez la clé de mandrin dans chacun des trois trous et serrez en tournant en sens des aiguilles d'une montre. Veillez à bien serrer les trois trous de façon uniforme. Pour retirer le foret, tournez la clé de mandrin en sens inverse des aiguilles d'une montre dans l'un des trois trous seulement, puis desserrez à la main.

Après avoir utilisé la clé de mandrin, replacez-la dans le porte-clé.

Pour le modèle MT815 (Fig. 3)

Saisissez l'anneau et tournez le manchon en sens inverse des aiguilles d'une montre pour ouvrir les mâchoires du mandrin. Placez le foret/l'embout dans le mandrin en l'enfonçant le plus loin possible. Saisissez fermement l'anneau et tournez le manchon en sens des aiguilles d'une montre pour serrer le mandrin.

Pour retirer le foret/l'embout, saisissez l'anneau et tournez le manchon en sens inverse des aiguilles d'une montre.

Tige de profondeur (Fig. 4)

La tige de profondeur vous permet de percer des trous de longueur uniforme. Desserrez la poignée latérale et insérez la tige de profondeur dans l'orifice à la embase de la poignée. Réglez la tige à la profondeur voulue puis serrez la poignée latérale.

NOTE :

- La tige de profondeur ne pourra pas être utilisée à l'endroit où elle bute sur le carter d'engrenage.

DESCRIPTION DU FONCTIONNEMENT

Interrupteur (Fig. 5)

ATTENTION :

- Avant de brancher l'outil, vérifiez toujours que la gâchette de l'interrupteur fonctionne et qu'elle revient sur la position "OFF" une fois relâchée.

Pour mettre l'outil en route, il suffit de tirer sur la gâchette de l'interrupteur. Plus vous appuyez sur la gâchette de l'interrupteur, plus la vitesse de l'outil augmente. Pour arrêter l'outil, relâchez la gâchette de l'interrupteur. Pour obtenir un fonctionnement continu, tirez sur la gâchette de l'interrupteur, appuyez sur le bouton de blocage et relâchez la gâchette de l'interrupteur. Pour arrêter l'outil lorsqu'il fonctionne en continu, tirez à fond sur la gâchette de l'interrupteur et relâchez-la.

Inverseur (Fig. 6)

Cet outil est muni d'un inverseur pour modifier le sens de rotation. Déplacez l'inverseur sur la position (côté A) pour une rotation en sens des aiguilles d'une montre, et sur la position (côté B) pour une rotation en sens inverse.

ATTENTION :

• Vérifiez toujours le sens de la rotation avant d'utiliser l'outil.
• N'utilisez l'inverseur qu'une fois l'outil parfaitement arrêté. Sinon, vous risquez d'endommager l'outil.

Sélection du mode de fonctionnement (Fig. 7)

Cet outil est muni d'un levier de changement de mode. Pour une rotation avec frappe, glissez ce levier vers la droite (symbole Ⓡ). Pour une rotation seulement, glissez-le vers la gauche (symbole ⏻).

ATTENTION :

- Glissez toujours le levier de changement de mode complètement sur la position du mode désiré. Si vous faites fonctionner l'outil en plaçant le levier entre les symboles de mode, vous risquez d'endommager l'outil.

PERCAGE

Perçage avec frappe

ATTENTION :

- Une force énorme s'exerce sur le foret et l'outil lorsque le foret émerge sur la face opposée, lorsque le trou est encombré de copeaux ou de particules, ou lors de la frappe sur des barres d'armature encastrées dans le béton. Utilisez toujours la poignée latérale (poignée auxiliaire) et tenez fermement l'outil par la poignée latérale et par la poignée revolver lors des travaux. Sinon, vous risquez de perdre le contrôle de l'outil et de subir une blessure grave.

Lorsque vous percez du béton, granite, carrelage, etc., glissez le levier de changement de mode sur la position du symbole pour obtenir un mouvement de "rotation avec frappe". Assurez-vous d'utiliser un foret à pointe en carbure de tungstène. N'appliquez pas davantage de pression lorsque le trou est bouché par les copeaux et particules. Faites plutôt tourner l'outil au ralenti, puis retirez partiellement la mèche du trou. En répétant cette opération quelques fois, le trou se débouchera.

Une fois le trou percé, utilisez la poire soufflante pour retirer la poussière du trou.

Perçage

Lorsque vous percez dans les matériaux de bois, de métal ou de plastique, glissez le levier de changement de mode sur la positon du symbole pour obtenir un mouvement de "rotation seulement".

Perçage du bois

Lorsque vous percez dans du bois, vous obtiendrez de meilleurs résultats avec des forets munis d'une vis-guide. Celle-ci rend le perçage plus aisé en tirant le foret à l'intérieur de la pièce.

Perçage du métal

Pour empêcher le foret de glisser en début de perçage, faites une indentation au point de perçage à l'aide d'un poinçon et d'un marteau. Placez ensuite la pointe du foret dans l'indentation et commencez à percer. Quand vous percez dans du métal, utilisez un lubrifiant. Seuls le fer et le laiton peuvent se percer à sec.

ATTENTION :

• Une pression excessive sur l'outil n'accélère pas le perçage. Au contraire, elle risque d'endommager la pointe du foret, de réduire le rendement de l'outil et donc sa durée de service.
• Une force énorme s'exerce sur le foret et l'outil quand le premier émerge sur la face postérieure. Tenez votre outil fermement et faites bien attention dès que le foret commence à approcher de la face opposée du matériau que vous percez.
• Un foret coincé peut se retirer en plaçant l'inverseur sur la direction opposée. Il faut alors faire très attention car l'outil risque de reculer brusquement si vous ne le tenez pas fermement.
• Assurez toujours les petites pièces à percer à l'aide d'un étau ou d'un mode de fixation analogue.

ENTRETIEN

ATTENTION :

• Assurez-vous toujours que l'outil est hors tension et hors secteur avant toute intervention.
• N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour maintenir la sécurité et la fiabilité du produit, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.

Übersicht

Pour les pays d'Europe uniquement

Déclaration de conformité CE

Makita Corporation, en tant que fabricant responsable, déclare que la ou les machines suivantes :

Désignation de la machine :

Perceuse à percussion

N° de modèle / Type : MT814, MT815

sont produites en série et

sont conformes aux Directives européennes suivantes : 2006/42/CE

et qu'elles sont fabriquées conformément aux normes ou documents normalisés suivants : EN60745

La documentation technique est conservée par notre représentant agréé en Europe, à savoir :

Makita International Europe Ltd,

Directeur Amministratore

Makita Corporation

Niveau de bruit pondéré A typique, déterminé selon EN60745 :

Niveau de pression sonore (LpA) : 98 dB (A)

Niveau de puissance du son (LWA) : 109 dB (A)

Incertitude (K) : 3 dB (A)

Porter des protecteurs anti-bruit.

ENG900-1

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 :

Mode de travail : Perçage avec chocs dans le béton

Émission de vibrations (a _h, ID ) : 16,5 m/s ^2

Incertitude (K) : 2,0 m/s²

Mode de travail : Perçage dans le métal

Émission de vibrations (a _h , D) : 3,0 m/s ^2

Incertitude (K) : 1,5 m/s²

ENG901-1

- La valeur d'émission de vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux.

- La valeur d'émission de vibrations déclarée peut aussi être utilisée pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT :

- L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la valeur d'émission déclarée, suivant la façon dont l'outil est utilisé.

- Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).
