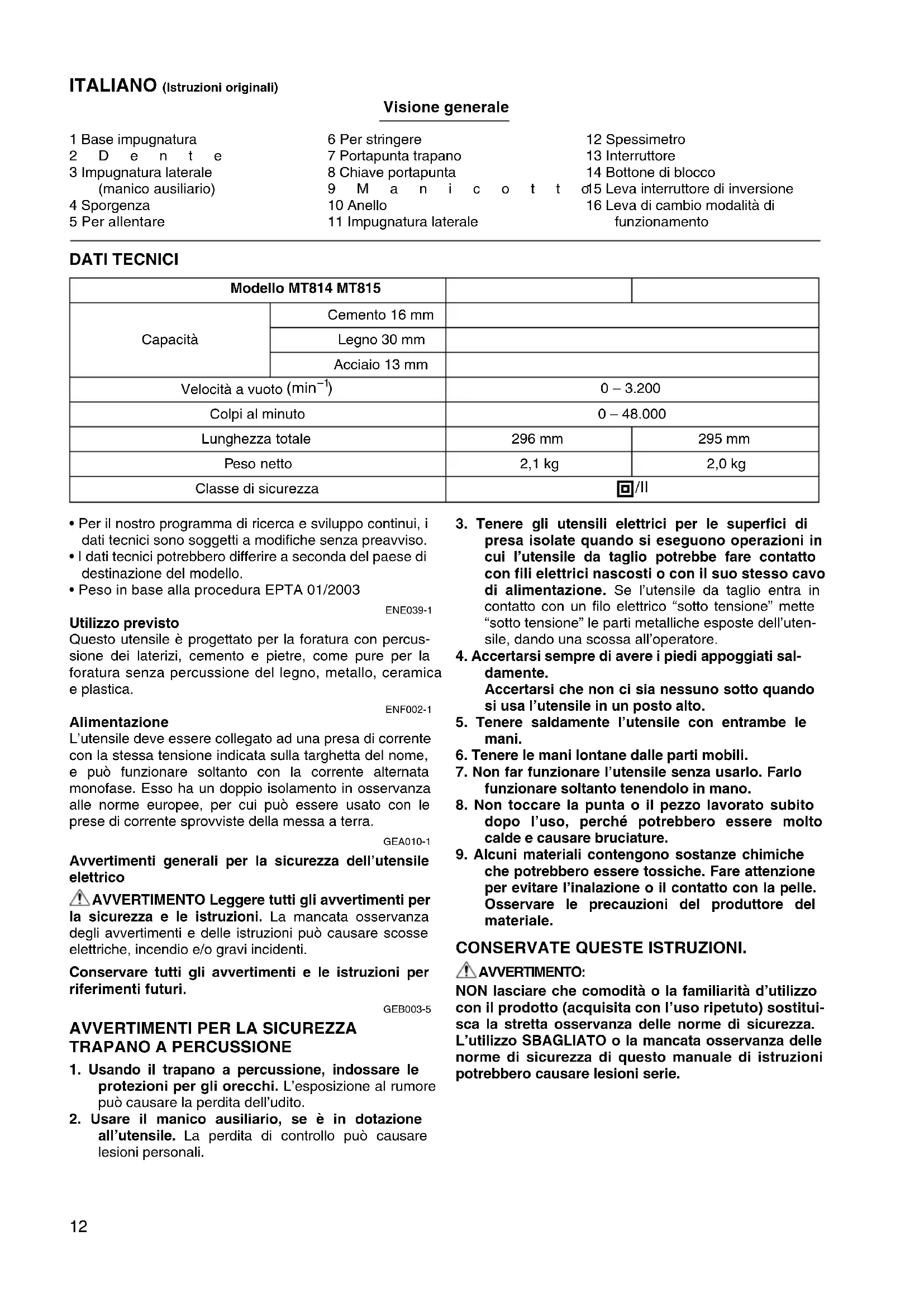

MANUALE UTENTE MT815 Maktec

1 Base impugnatura	6 Per stringere	12 Spessimetro
2 D e n t e	7 Portapunta trapano	13 Interruttore
3 Impugnatura laterale(manico ausiliario)	8 Chiave portapunta	14 Bottone di blocco
	9 M a n i c o t t	ø15 Leva interruttore di inversione
4 Sporgenza	10 Anello	16 Leva di cambio modalità difunzionamento
5 Per allentare	11 Impugnatura laterale

DATI TECNICI

Modello MT814 MT815
Capacità	Cemento 16 mm
	Legno 30 mm
	Acciaio 13 mm
Velocità a vuoto (min ^-1 )		0 – 3.200
Colpi al minuto		0 – 48.000
Lunghezza totale		296 mm	295 mm
Peso netto		2,1 kg	2,0 kg
Classe di sicurezza		☐/II

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.
• Peso in base alla procedura EPTA 01/2003

ENE039-1

Utilizzo previsto

Questo utensile è progettato per la foratura con percussione dei laterizi, cemento e pietre, come pure per la foratura senza percussione del legno, metallo, ceramica e plastica.

ENF002-1

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui può essere usato con le prese di corrente sprovviste della messa a terra.

GEA010-1

Avvertimenti generali per la sicurezza dell'utensile elettrico

⚠ AVVERTIMENTO Leggere tutti gli avvertimenti per la sicurezza e le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni può causare scosse elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

GEB003-5

AVVERTIMENTI PER LA SICUREZZA TRAPANO A PERCUSSIONE

1. Usando il trapano a percussione, indossare le protezioni per gli orecchi. L'esposizione al rumore può causare la perdita dell'udito.

2. Usare il manico ausiliario, se è in dotazione all'utensile. La perdita di controllo può causare lesioni personali.

3. Tenere gli utensili elettrici per le superfici di presa isolate quando si eseguono operazioni in cui l'utensile da taglio potrebbe fare contatto con fili elettrici nascosti o con il suo stesso cavo di alimentazione. Se l'utensile da taglio entra in contatto con un filo elettrico "sotto tensione" mette "sotto tensione" le parti metalliche esposte dell'uten- sile, dando una scossa all'operatore.

4. Accertarsi sempre di avere i piedi appoggiati saldamente. Accertarsi che non ci sia nessuno sotto quando si usa l'utensile in un posto alto.
5. Tenere saldamente l'utensile con entrambe le mani.
6. Tenere le mani lontane dalle parti mobili.
7. Non far funzionare l'utensile senza usarlo. Farlo funzionare soltanto tenendolo in mano.
8. Non toccare la punta o il pezzo lavorato subito dopo l'uso, perché potrebbero essere molto calde e causare bruciature.
9. Alcuni materiali contengono sostanze chimiche che potrebbero essere tossiche. Fare attenzione per evitare l'inalazione o il contatto con la pelle. Osservare le precauzioni del produttore del materiale.

CONSERVATE QUESTE ISTRUZIONI.

AVVERTIMENTO:

NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza. L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di questo manuale di istruzioni potrebbero causare lesioni serie.

MONTAGGIO

Installazione dell'impugnatura laterale (manico ausiliario) (Fig. 1)

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di installare o di rimuovere l'impugnatura laterale.

Usare sempre l'impugnatura laterale per garantire la sicurezza del lavoro. Installare l'impugnatura laterale in modo che il dente dell'impugnatura entri tra le sporgenze sul cilindro dell'utensile. Stringere poi l'impugnatura girandola in senso orario sulla posizione desiderata. Essa può essere girata di 360° per essere fissata in qualsiasi posizione.

Installazione o rimozione della punta trapano

ATTENZIONE:

- Accertarsi sempre che l'interruttore sia spento e staccato dalla presa di corrente prima di installare o di rimuovere la punta.

Modello MT814 (Fig. 2)

Per installare la punta, inserirla nel portapunta finché non può andare più oltre. Stringere il portapunta a mano. Inserire la chiave del portapunta in ciascuno dei tre fori e stringere in senso orario. Stringere tutti e tre i fori uniformemente. Per rimuovere la punta, girare la chiave del portapunta in senso antiorario in un solo foro, e allentare poi il portapunta a mano.

Dopo aver usato la chiave del portapunta, rimetterla sulla sua posizione originale.

Modello MT815 (Fig. 3)

Tenere fermo l'anello e girare il manicotto in senso antiorario per aprire le ganasce del portapunta. Inserire la punta nel portapunta finché non può andare più oltre. Tenere saldamente l'anello e girare il manicotto in senso orario per stringere il portapunta.

Per rimuovere la punta, tenere fermo l'anello e girare il manicotto in senso antiorario.

Spessimetro (Fig. 4)

Lo spessimetro è comodo per la foratura a profondità uniformi. Allentare l'impugnatura laterale e inserire lo spessimetro nella base dell'impugnatura. Regolare lo spessimetro alla profondità desiderata e stringere l'impugnatura laterale.

NOTA:

- Lo spessimetro non può essere usato sulla posizione in cui sbatte contro il carter.

DESCRIZIONE FUNZIONALE

Funzionamento dell'interruttore (Fig. 5)

ATTENZIONE:

- Prima di collegare l'utensile alla presa di corrente, controllare sempre che l'interruttore funzioni correttamente e che torni sulla posizione "OFF" quando viene rilasciato.

Per avviare l'utensile, schiacciare semplicemente l'interruttore. La velocità dell'utensile si aumenta aumentando la pressione sull'interruttore. Rilasciare l'interruttore per fermarlo. Per il funzionamento continuo, schiacciare l'interruttore, spingere dentro il bottone di blocco e rilasciare poi l'interruttore. Per fermare l'utensile dalla posizione di bloccaggio, schiacciare completamente l'interruttore e rilasciarlo.

Funzionamento dell'interruttore di inversione (Fig. 6)

Questo utensile è dotato di un interruttore di inversione, per cambiare la direzione di rotazione. Spostare la leva dell'interruttore di inversione sulla posizione (lato A) per la rotazione in senso orario, o sulla posizione (lato B) per la rotazione in senso antiorario.

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima di avviare l'utensile.
• Usare l'interruttore di inversione soltanto dopo che l'utensile si è fermato completamente. Se si cambia la direzione di rotazione prima che l'utensile si sia fermato, lo si potrebbe danneggiare.

Sezione della modalità di funzionamento (Fig. 7)

Questo utensile è dotato di una leva di cambio della modalità di funzionamento. Per la rotazione con percussione, spingere la leva di cambio modalità di funzionamento a destra (simbolo 📋). Per la rotazione soltanto, spingere la leva di cambio modalità di funzionamento a sinistra (simbolo 📋).

ATTENZIONE:

- Spingere sempre completamente la leva di cambio modalità di funzionamento sulla posizione desiderata. Se si fa funzionare l'utensile con la leva su una posizione intermedia tra i simboli di modalità, lo si potrebbe danneggiare.

FUNZIONAMENTO

Operazione di foratura con percussione

ATTENZIONE:

- Sull'interruttore/punta viene esercitata una grandissima e improvvisa forza torcente quando la punta fuoriesce dal foro, quando il foro diventa intasato di trucioli o di scorie o quando la punta incontra le barre di rinforzo dentro il cemento. Usare sempre l'impugnatura laterale (accessorio opzionale) e mantenere fermo l'utensile con entrambi l'impugnatura laterale e il manico dell'interruttore durante il lavoro. In caso contrario, si potrebbe perdere il controllo dell'utensile con pericolo di lesioni gravi.

Per forare il cemento, granito, mattonelle, ecc., spingere la leva di cambio modalità di funzionamento sulla posizione del simbolo T per usare la “rotazione con percussione”. Usare una punta al carburo di tungsteno. Non applicare una pressione maggiore se la punta rimane intasata con trucioli o scorie. Fare invece girare l’utensile a vuoto e rimuovere poi parzialmente la punta dal foro. Ripetendo questa operazione diverse volte si pulisce il foro.

Dopo la foratura, usare il soffietto per togliere la polvere dal foro.

Operazione di foratura

Per la foratura del legno, metallo o materiali di plastica, spingere la leva di cambio modalità di funzionamento sulla posizione del simbolo ⚠ per usare la “rotazione soltanto”.

Foratura del legno

Per la foratura del legno, si ottengono i risultati migliori con i trapani dotati di una vite guida. La vite guida facilita la foratura attirando la punta nel pezzo.

Foratura del metallo

Per evitare che la punta scivoli quando si esegue il foro, praticare una tacca con un punzone e un martello sul punto da forare. Mettere la punta sulla tacca e cominciare a forare. Per la foratura dei metalli, usare un lubrificante da taglio. Le eccezioni sono il ferro e l'ottone, che vanno forati a secco.

ATTENZIONE:

• Una pressione eccessiva sull'utensile non accelera la foratura. Al contrario, la pressione eccessiva serve soltanto a danneggiare la punta, ridurre le prestazioni dell'utensile e abbreviarne la vita di servizio.
• Quando la punta fuoriesce dal pezzo, viene esercitata una grandissima forza sull'utensile/punta. Tenere saldamente l'utensile e fare molta attenzione quando la punta comincia a sfondare il pezzo.
• La punta incastrata può essere rimossa posizionando l'interruttore di inversione per la rotazione inversa, in modo da far ritrarre l'utensile. L'utensile potrebbe però ritrarsi di colpo se non viene tenuto saldamente.
• Fissare sempre i piccoli pezzi con una morsa od altro dispositivo similare.

MANUTENZIONE

ATTENZIONE:

• Prima di eseguire qualsiasi lavoro sull'utensile, accertatevi sempre che sia spenta e staccata dalla presa di corrente.
• Mai usare benzina, benzene, solventi, alcol e altre sostanze simili. Potrebbero causare scolorimenti, deformazioni o crepe.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.

Modello per l'Europa soltanto

Dichiarazione CE di conformità

Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti:

Designazione della macchina:

Trapano a percussione

Modello No./Tipo: MT814, MT815

sono una produzione di serie e

conformi alle direttive europee seguenti: 2006/42/CE

E sono fabbricate conformemente ai seguenti standard o documenti standardizzati:

EN60745

La documentazione tecnica è tenuta dal nostro rappresentante autorizzato in Europa, che è:

Makita International Europe Ltd,

Il tipico livello di rumore pesato A determinato secondo EN60745:

Livello pressione sonora (L _pA ): 98 dB (A)

Livello potenza sonora (LWA): 109 dB (A)

Incertezza (K): 3 dB (A)

Indossare i paraorecchi.

ENG900-1

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745:

Modalità operativa: Foratura a impulsi del cemento

Emissione di vibrazione (a _h, ID ): 16,5 m/s ^2

Modalità operativa: Foratura del metallo

Emissione di vibrazione ( a_h,D ): 3,0 m/s²

Incertezza (K): 1,5 m/s²

ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformemente al metodo di test standard, e può essere usato per paragonare un utensile con un altro.
• Il valore di emissione delle vibrazioni dichiarato può anche essere usato per una valutazione preliminare dell'esposizione.

AVVERTIMENTO:

• L'emissione delle vibrazioni durante l'uso reale dell'utensile elettrico può differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l'utensile.
• Identificare le misure di sicurezza per la protezione dell'operatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto, oltre al tempo di funzionamento).
