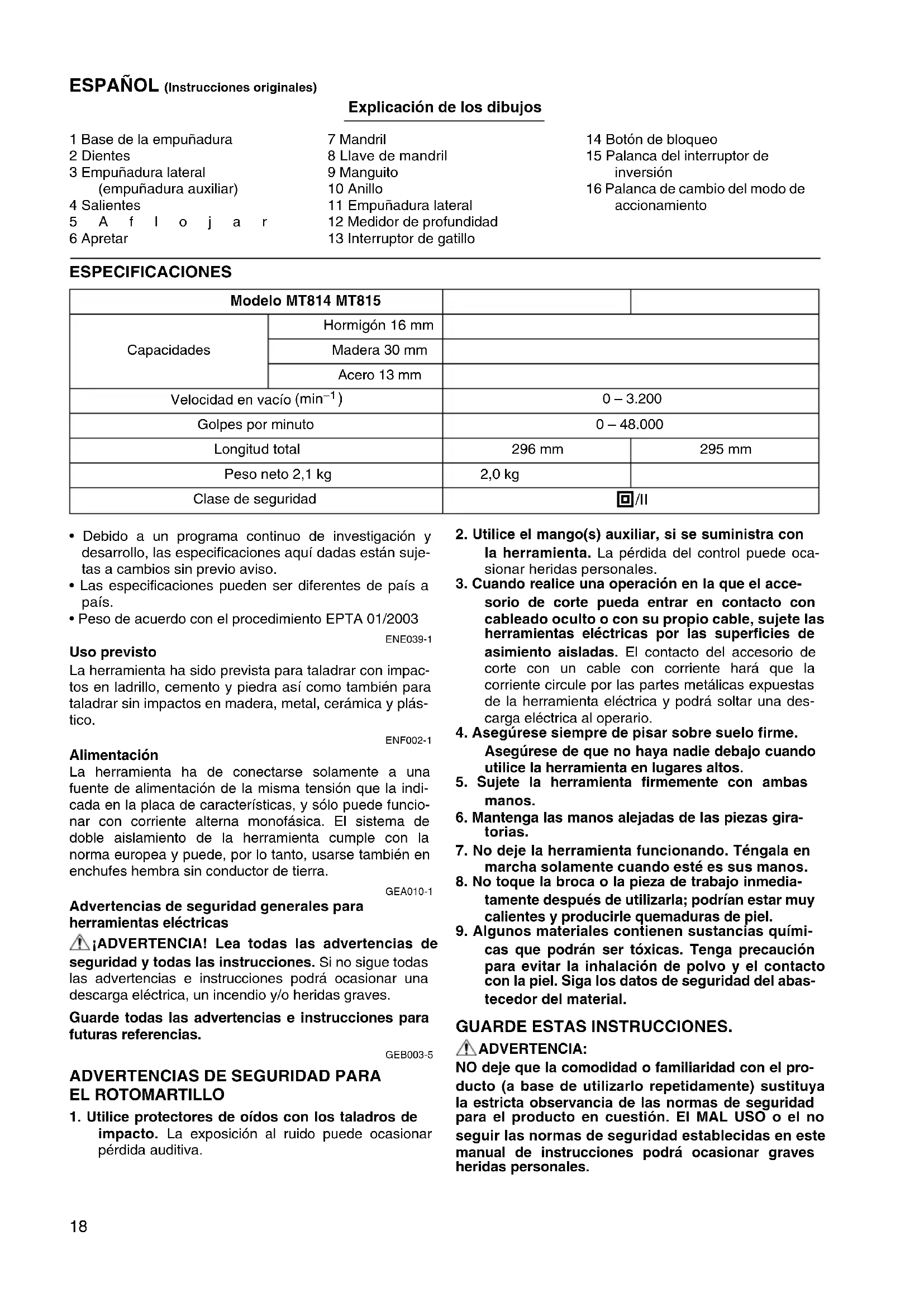

MANUAL DE USUARIO MT815 Maktec
Explicación de los dibujos
| 1 Base de la empuñadura | 7 Mandril | 14 Botón de bloqueo |
| 2 Dientes | 8 Llave de mandril | 15 Palanca del interruptor de inversión |
| 3 Empuñadura lateral (empuñadura auxiliar) | 9 Manguito | 16 Palanca de cambio del modo de accionamiento |
| 4 Salientes | 10 Anillo | |
| 5 A f l o j a r | 11 Empuñadura lateral | |
| 6 Apretar | 12 Medidor de profundidad | |
| 13 Interruptor de gatillo |
ESPECIFICACIONES
| Modelo MT814 MT815 | |||
| Capacidades | Hormigón 16 mm | ||
| Madera 30 mm | |||
| Acero 13 mm | |||
| Velocidad en vacío (min ^-1 ) | 0 – 3.200 | ||
| Golpes por minuto | 0 – 48.000 | ||
| Longitud total | 296 mm | 295 mm | |
| Peso neto 2,1 kg | 2,0 kg | ||
| Clase de seguridad | ☐/II | ||
- Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
- Las especificaciones pueden ser diferentes de país a país.
- Peso de acuerdo con el procedimiento EPTA 01/2003
ENE039-1
Uso previsto
La herramienta ha sido prevista para taladrar con impactos en ladrillo, cemento y piedra así como también para taladrar sin impactos en madera, metal, cerámica y plástico.
ENF002-1
Alimentación
La herramienta ha de conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y sólo puede funcionar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con la norma europea y puede, por lo tanto, usarse también en enchufes hembra sin conductor de tierra.
GEA010-1
Advertencias de seguridad generales para herramientas eléctricas
¡ADVERTENCIA! Lea todas las advertencias de seguridad y todas las instrucciones. Si no sigue todas las advertencias e instrucciones podrá ocasionar una descarga eléctrica, un incendio y/o heridas graves.
Guarde todas las advertencias e instrucciones para futuras referencias.
GEB003-5
ADVERTENCIAS DE SEGURIDAD PARA EL ROTOMARTILLO
-
Utilice protectores de oídos con los taladros de impacto. La exposición al ruido puede ocasionar pérdida auditiva.
-
Utilice el mango(s) auxiliar, si se suministra con la herramienta. La pérdida del control puede ocasionar heridas personales.
- Cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable, sujete las herramientas eléctricas por las superficies de asimiento aisladas. El contacto del accesorio de corte con un cable con corriente hará que la corriente circule por las partes metálicas expuestas de la herramienta eléctrica y podrá soltar una descarga eléctrica al operario.
- Asegúrese siempre de pisar sobre suelo firme. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.
- Sujete la herramienta firmemente con ambas manos.
- Mantenga las manos alejadas de las piezas giratorias.
- No deje la herramienta funcionando. Téngala en marcha solamente cuando esté es sus manos.
- No toque la broca o la pieza de trabajo inmediatamente después de utilizarla; podrían estar muy calientes y producirle quemaduras de piel.
- Algunos materiales contienen sustancias químicas que podrán ser tóxicas. Tenga precaución para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguridad del abastecedor del material.
GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA:
NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales.
MONTAJE
Instalación de la empuñadura lateral (empuñadura auxiliar) (Fig. 1)
PRECAUCIÓN:
- Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de instalar o desmontar la empuñadura lateral.
Utilice siempre la empuñadura lateral para asegurar la seguridad de operación. Instale la empuñadura lateral de forma que los dientes de la empuñadura encajen entre los salientes del cuerpo de la máquina. Luego apriete la empuñadura girando hacia la derecha en la posición deseada. Puede girarse 360° y fijarse en cualquier posición.
Instalación o extracción de la broca
PRECAUCIÓN:
- Asegúrese siempre de que la herramienta está apagada y desconectada de la red eléctrica antes de instalar o extraer la broca.
Para el modelo MT814 (Fig. 2)
Para instalar la broca, introdúzcala en el mandril hasta que haga tope. Apriete el mandril con la mano. Coloque la llave del mandril en cada uno de los agujeros y apriete hacia la derecha. Cerciórese de apretar los tres agujeros del mandril uniformemente. Para extraer la broca, gire la llave del mandril hacia la izquierda en un de los agujeros solamente, luego afloje el mandril con la mano.
Recuerde volver a colocar la llave del mandril en su lugar original después de utilizarla.
Para el modelo MT815 (Fig. 3)
Sujete el anillo y gire el manguito hacia la izquierda para abrir las mordazas del portabroca. Ponga la broca en el portabroca a tope. Sujete el anillo firmemente y gire el manguito hacia la derecha para apretar el portabroca.
Para quitar la broca, sujete el anillo y gire el manguito hacia la izquierda.
Medidor de profundidad (Fig. 4)
El medidor de profundidad es útil para taladrar agujeros de profundidad uniforme. Afloje la empuñadura lateral e inserte el medidor de profundidad en el agujero de la base de la empuñadura. Ajuste el medidor de profundidad a fin de obtener la profundidad deseada y apriete la empuñadura lateral.
NOTA:
- El medidor de profundidad no puede utilizarse en la posición donde golpea contra el alojamiento del cojinete.
- Antes de enchufar la herramienta, compruebe siempre para ver si el interruptor de gatillo se acciona correctamente y regresa a la posición "OFF" cuando se libera.
Para encender la herramienta, simplemente presione el interruptor de gatillo. La velocidad de la herramienta aumenta incrementando la presión ejercida en el interruptor de gatillo. Suelte el interruptor de gatillo para apagar la herramienta. Para una operación continua, presione el interruptor de gatillo, empuje el botón de bloqueo y después libere el interruptor de gatillo. Para parar la herramienta cuando funciona en la posición de bloqueo, presione el interruptor de gatillo completamente y suéltelo.
Accionamiento del interruptor de inversión (Fig. 6)
Esta herramienta tiene un interruptor de inversión para cambiar la dirección de giro. Mueva la palanca del interruptor de inversión a la posición ⇌ (lado A) para giro hacia la derecha o a la posición ➞ (lado B) para giro hacia la izquierda.
PRECAUCIÓN:
- Confirme siempre la dirección de giro antes de la operación.
- Utilice el interruptor de inversión solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herramienta se haya parado podrá dañarla.
Selección del modo de accionamiento (Fig. 7)
Esta herramienta tiene una palanca de cambio del modo de accionamiento. Para giro con percusión, deslice la palanca de cambio del modo de accionamiento hacia la derecha (símbolo 📋). Para giro solamente, deslice la palanca de cambio del modo de accionamiento hacia la izquierda (símbolo ⏻).
PRECAUCIÓN:
- Deslice siempre la palanca de cambio del modo de accionamiento a tope hasta la posición del modo deseado. Si utiliza la herramienta con la palanca de cambio del modo de accionamiento puesta a medias entre los símbolos de modo, la herramienta podrá dañarse.
OPERACIÓN
Operación de taladrado con percusión
PRECAUCIÓN:
- En el momento de comenzar a penetrar, cuando se atasca el agujero con virutas y partículas, o cuando se topa contra varillas de refuerzo de hormigón armado, se ejerce una tremenda y repentina fuerza de torsión sobre la herramienta/broca. Utilice siempre la empuñadura lateral (mango auxiliar) y sujete la herramienta firmemente por la empuñadura lateral y empuñadura del interruptor durante las operaciones. En caso contrario podrá resultar en la pérdida del control de la herramienta y posiblemente graves heridas.
Cuando taladre en hormigón, granito, azulejos, etc., mueva la palanca de cambio del modo de accionamiento a la posición del símbolo para utilizar el accionamiento de "giro con percusión" Asegúrese de utilizar una broca de punta de carburo de tungsteno. No ejerza más presión cuando el agujero se obstruya con pequeños fragmentos o partículas." En su lugar, haga funcionar la herramienta a velocidad lenta, y después retire la broca parcialmente del agujero. Repitiendo esto varias veces, el agujero quedará limpio.
Después de hacer el agujero, utilice el soplador para sacar el polvo del agujero.
Operación de taladrado
Cuando taladre en madera, metal o materiales de plástico, mueva la palanca de cambio del modo de accionamiento a la posición del símbolo para utilizar el accionamiento de "giro solamente".
Taladrado en madera
Cuando taladre en madera, los mejores resultados se obtendrán con brocas para madera equipadas con un tornillo guía. El tornillo guía facilita el taladrado tirando de la broca hacia el interior de la pieza de trabajo.
Taladrado en metal
Para evitar que la broca resbale al empezar a hacer el agujero, haga una mella con punzón y un martillo en el punto a taladrar. Coloque la punta de la broca en la mella y comience a taladrar. Emplee un lubricante para operaciones de corte cuando taladre metales. Las excepciones son hierro y latón que deberán ser taladrados en seco.
PRECAUCIÓN:
- El presionar excesivamente la herramienta no acele-rará la perforación. De hecho, si se ejerce una presión excesiva sólo servirá para dañar la punta de la broca, disminuir el rendimiento de la herramienta y acortar la vida de servicio de la herramienta.
- En el momento de atravesar el orificio se ejerce una tremenda fuerza en la herramienta/broca. Sostenga la herramienta firmemente y tenga cuidado cuando la broca empiece a atravesar la pieza de trabajo.
- Una broca que hay quedado agarrotada se puede extraer ajustando el interruptor de inversión en la posición de giro en el sentido inverso. Sin embargo, la herramienta puede efectuar esta operación bruscamente en el caso de que no se sostenga la herramienta firmemente.
- Sostenga siempre las piezas de trabajo que sean pequeñas en un torno o en un dispositivo de sujeción similar.
MANTENIMIENTO
PRECAUCIÓN:
- Asegúrese siempre de que la herramienta esté desconectada y desenchufada antes de realizar ninguna reparación en ella.
- No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descolocación, deformación o grietas.
Para mantener la seguridad y fiabilidad del producto, las reparaciones, el mantenimiento y los ajustes deberán ser realizados por un Centro de Servicio Autorizado de Makita.
Explicação geral
Para países europeos solamente
Declaración de conformidad CE
Makita Corporation como fabricante responsable declara que la(s) siguiente(s) máquina(s) de Makita:
Designación de máquina:
Rotomartillo
Modelo N°/Tipo: MT814, MT815
son producidas en serie y
Cumplen con las directivas europeas siguientes: 2006/42/EC
Y que están fabricadas de acuerdo con las normas o documentos normalizados siguientes. EN60745
Los documentos técnicos los guarda nuestro representante autorizado en Europa cuya persona es:
Makita International Europe Ltd,
El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN60745:
Nivel de presión sonora (L _pA ): 98 dB (A)
nivel de potencia sonora (LWA): 109 dB (A)
Error (K): 3 dB (A)
Póngase protectores en los oídos.
ENG900-1
Vibración
El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN60745:
Modo tarea: taladrado con impacto en cemento
Emisión de vibración (a _h, ID ): 16,5 m/s ^2
Error (K): 2,0 m/s²
Modo tarea: taladrado en metal
Emisión de vibración ( a_h,D ): 3,0 m/s
Error (K): 1,5 m/s²
ENG901-1
- El valor de emisión de vibración declarado ha sido medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar una herramienta con otra.
- El valor de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición.
ADVERTENCIA:
- La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada.
- Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo tal como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo).
