Tipo de produto	Furadeira de impacto
Marca	Maktec
Modelo	MT814
Capacidade de perfuração (concreto)	16 mm
Capacidade de perfuração (madeira)	30 mm
Capacidade de perfuração (aço)	13 mm
Velocidade sem carga	0 - 3200 min⁻¹
Frequência de impacto	0 - 48 000 golpes/min
Comprimento total	296 mm
Peso líquido	2,1 kg
Classe de segurança	Dupla isolação (Classe II)
Alimentação	Monofásico, tensão da rede (230 V típico)
Tipo de mandril	Mandril com chave de 3 castanhas
Punho auxiliar	Sim, ajustável em 360°
Função de impacto	Sim, com seleção de rotação apenas ou rotação com impacto
Inversor de sentido de rotação	Sim
Variador de velocidade	Sim, por pressão no gatilho
Bloqueio do interruptor	Sim, para funcionamento contínuo
Haste de profundidade	Sim, ajustável
Nível de pressão sonora	98 dB(A)
Nível de potência sonora	109 dB(A)
Vibrações (perfuração em concreto)	16,5 m/s² (incerteza 2,0 m/s²)
Manutenção	Limpar com um pano seco, não utilizar solventes. Reparos por centro autorizado Makita.

Perguntas frequentes - MT814 Maktec

Como instalar o punho lateral na furadeira MT814?

Certifique-se de que a ferramenta está desligada. Coloque o punho lateral de modo que os encaixes se insiram entre as saliências do colar da ferramenta. Gire o punho para a direita para apertá-lo. Ela pode girar 360° para ser posicionada a seu gosto.

Como trocar a broca no modelo MT814?

A ferramenta deve estar desligada e desconectada. Insira a broca completamente no mandril, aperte manualmente. Use a chave do mandril em cada um dos três furos girando no sentido horário. Certifique-se de apertar uniformemente nos três furos. Para retirar a broca, gire a chave no sentido inverso em um único furo, e então desaperte manualmente.

Como ajustar a profundidade de perfuração?

Afrouxe o punho lateral. Insira a haste de profundidade no orifício da base do punho. Ajuste-a na profundidade desejada, então reaperte o punho lateral. Observe que a haste não pode ser usada se ela encostar na caixa de engrenagens.

Como usar o inversor de sentido de rotação?

O inversor está localizado perto do gatilho. Para rotação no sentido horário (aperto), coloque-o na posição lado A. Para rotação anti-horária (desaperto), coloque-o no lado B. Use-o apenas quando a ferramenta estiver completamente parada para evitar danificá-la.

Como selecionar o modo de impacto?

Use a alavanca de mudança de modo. Para rotação com impacto (perfuração em concreto, pedra), deslize a alavanca para a direita (símbolo de martelo). Para rotação apenas (madeira, metal, plástico), deslize-a para a esquerda (símbolo de broca). Certifique-se de que está bem na posição.

Quais são as precauções de segurança a tomar durante a perfuração?

Use protetores auriculares e óculos de segurança. Use sempre o punho lateral. Segure a ferramenta firmemente com ambas as mãos. Se a broca ficar presa, use o inversor para retirá-la, mas cuidado com o recuo. Não toque na broca após a perfuração (quente). Certifique-se de que não há cabos elétricos escondidos.

Qual broca usar para furar concreto?

Use uma broca com ponta de carbeto de tungstênio. Ajuste o modo para impacto. Não force se o furo estiver entupido, retire parcialmente a broca deixando a ferramenta girar em marcha lenta para liberar os detritos.

Como limpar e fazer a manutenção da furadeira MT814?

Sempre desconecte a ferramenta antes da limpeza. Use um pano seco para limpar o exterior. Nunca use gasolina, solvente ou álcool. Os reparos devem ser realizados por um centro de serviço autorizado Makita para manter a segurança e confiabilidade.

Qual é o consumo elétrico da furadeira?

O manual não especifica a potência absorvida. No entanto, este tipo de furadeira de impacto consome tipicamente entre 600 e 800 W. Conecte-a a uma tomada elétrica padrão (230 V). A ferramenta tem dupla isolação, portanto não necessita de aterramento.

Onde posso encontrar peças de reposição ou reparar minha furadeira?

Entre em contato com um centro de serviço autorizado Makita ou Maktec. O manual indica que os reparos, a manutenção e os ajustes devem ser realizados pelo Centro de Assistência Makita para garantir a segurança. Consulte o site da Makita para encontrar um centro perto de você.

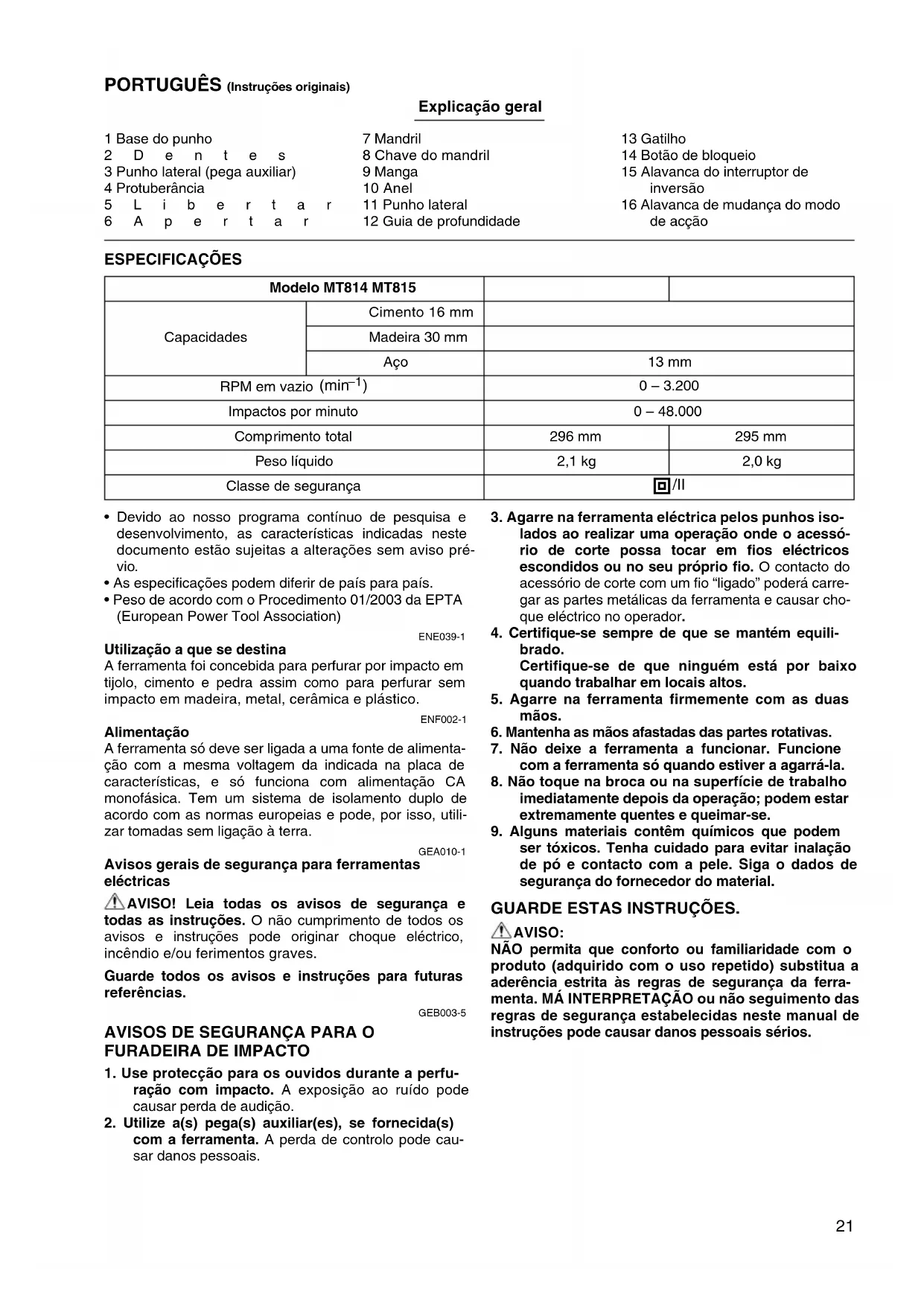

MANUAL DE UTILIZADOR MT814 Maktec

INSTRUÇÕES PARA O FUNCIONAMENTO

Acionamento do interruptor (Fig. 5)

PRECAUÇÃO:

1	Base do punho							7 Mandril		13 Gatiinho
2	D e n t e s							8 Chave do mandril		14 Botão de bloqueio
3	Punho lateral (pega auxiliar)							9 Manga		15 Alavanca do interruptor de inversionsão
4	Protuberência							10 Anel
5	L i b e r t a r							11 Punho lateral		16 Alavanca de mudança do modo de acção
6	A p e r t a r							12 Guia de profundidade

ESPECIFICAÇÕES

Modelo MT814 MT815
Capacidades	Cimento 16 mm
	Madeira 30 mm
	Aço	13 mm
RPM em vazio (min-1)		0 - 3.200
Impactos por minuto		0 - 48.000
Comprimento total		296 mm	295 mm
Peso líquido		2,1 kg	2,0 kg
Classe de segurança		#/II

• Devido ao nosso programa contínuo de pesquisa e desenvolvimento, as características indicadas neste documento estão sujeitas a alterações sem aviso prévio.
• As especificações podem diferir de país para país.
• Peso de acordo com o Procedimento 01/2003 da EPTA (European Power Tool Association)

ENE039-1

Utilização a que se destina

A ferramenta foi concebida para perfurar por impacto em tijolo, cimento e pedra, assim como para perfurar sem impacto em madeira, metal, cerâmica e plástico.

ENF002-1

Alimentação

A ferramenta só deve ser ligada a uma fonte de alimentação com a mesma voltagem da indicada na placa de características, e só funciona com alimentação CA monofásica. Tem um sistema de isolamento duplo de acordo com as normas europeias e pode, por isso, utilizar tomadas sem ligação à terra.

GEAO10-1

Avisos gerais de segurança para ferramentas elétricas

AVISO! Leia todos os avisos de segurança e todas as instruções. O não cumprimento de todos os avisos e instruções pode originar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

GEB003-5

AVISOS DE SEGURANÇA PARA A FURADEIRA DE IMPACTO

1. Use proteção para os ouvidos durante a perfuração com impacto. A exposição ao ruído pode causar perda de audição.
2. Utilize a(s) pega(s) auxiliar(es), se fornecida(s) com a ferramenta. A perda de controlo pode causar danos pessoais.
3. Agarre na ferramenta elétrica pelos punhos isolados ao realizar uma operação onde o acessório de corte possa tocar em fios elétricos escondidos ou no seu próprio. O contacto do acessório de corte com um fio "ligado" poderá carregar as partes metálicas da ferramenta e causar choque elétrico no operador.
4. Certifique-se sempre de que se mantém equilibrado. Certifique-se de que ninguém está por baixo quando trabalhar em locais altos.
5. Agarre na ferramenta firmemente com as duas mãos.
6. Mantenha as mãos afastadas das partes rotativas.
7. Não deixe a ferramenta a funcionar. Funcione com a ferramenta quando estiver a agarrá-la.
8. Não toque na broca ou na superfície de trabalho imediatamente antes da operação; pode estar extremamente quente e queimar-se.
9. Alguns materiais contêm químicos que podem ser tóxicos. Tenha cuidado para evitar inalação de pó e contacto com a pele. Siga os dados de segurança do fornecedor do material.

GUARDE ESTAS INSTRUÇÕES.

AVISO:

Não permita que conforto ou familiaridade com o produto (adquirido com o uso repetido) substitua a aderência estrita às regras de segurança da ferramenta. MÁ INTERPRETAÇÃO ou não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais sérios.

MONTAGEM

Instalação do punho lateral (pega auxiliar) (Fig. 1)

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de retirar o punho lateral.

Utilize sempre o punho lateral para assegurar uma operação segura. Instale o punho lateral de modo a que os dentes no punho encaixem entre as protuberâncias no corpo da ferramenta. Em seguida aperte o punho rodando para a direita para a posição desejada. Pode ser rodado 360° para ser fixado em qualquer posição.

Instalar ou retirar a broca de perfurar

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de instalar ou retirar a broca.

Para os Modelos MT814 (Fig. 2)

Para instalar a broca, coloque-a no mandril o mais fundo possível. Aperte o mandril com a mão. Coloque a chave do mandril em cada um dos três orifícios e aperte para a direita. Certifique-se de que aperta os três orifícios uniformemente. Para retirar a broca, rode a chave do mandril para a esquerda só num orifício e em seguida solte o mandril com a mão.

Depois de utilizar a chave do mandril, certifique-se de que a volta a colocar na posição original.

Para o Modelo MT815 (Fig. 3)

Agarre no anel e rode a manga para a esquerda para abrir as garras do mandril. Coloque a broca no mandril o mais fundo possível. Agarre no anel firmemente e rode a manga para a direita para apertar o mandril.

Para retirar a broca, agarre no anel e rode a manga para a esquerda.

Guia de profundidade (Fig. 4)

A guia de profundidade é conveniente para perfurar orifícios com profundidade uniforme. Solte o punho lateral e coloque a guia de profundidade no orifício na base do punho. Regule a guia de profundidade na profundidade desejada e aperte o punho lateral.

NOTA:

• A guia de profundidade não pode ser utilizada nas posições em que bate na caixa de rolamentos.

DESCRIÇÃO FUNCIONAL

Acção do interruptor (Fig. 5)

PRECAUÇÃO:

• Antes de ligar a ferramenta, certifique-se sempre de que o gatilho funciona correctamente e volta para a posição "OFF" quando libertado.

Para iniciar a ferramenta, carregue simplesmente no gatilho. A velocidade da ferramenta aumenta quando aumenta a pressão no gatilho. Liberte o gatilho para parar. Para operação contínua, carregue no gatilho, empurre o botão de bloqueio e depois liberte o gatilho. Para parar a ferramenta na posição de bloqueio, carregue completamente no gatilho e em seguida liberte-o.

Acção do interruptor de inversão (Fig. 6)

Esta ferramenta tem um interruptor de inversão para mudar a direcção de rotação. Desloque a alavanca de inversão para a posição ⇔ (lado A) para rotação para a direita ou para a posição ⇒ (lado B) para rotação para a esquerda.

PRECAUÇÃO:

• Verifique sempre a direção de rotação antes da operação.
• Utilize só o interruptor de inversão antes de a ferramenta estar completamente parada. Mudar a direção de rotação antes de a ferramenta parar pode estragar a ferramenta.

Seleção do modo de ação (Fig. 7)

Esta ferramenta tem uma alavanca de mudança do modo de ação. Para rotação com martelo, deslize a alavanca de mudança do modo de ação para a direita (símbolo). Para só rotação, deslize a alavanca de mudança do modo de ação para a esquerda (símbolo).

PRECAUÇÃO:

• Deslize sempre a alavanca de mudança do modo de ação completamente para a posição desejada. Se funcionar com a ferramenta com a alavanca posicionada entre os símbolos de modo, pode estragar a ferramenta.

OPERAÇÃO

Operação de perfuração com martelo

PRECAUÇÃO:

• É exercida uma força repentina e forte de torção na ferramenta/broca quando parte o buraco, quando o buraco fica bloqueado com aparas e partículas ou quando bate em varões reforçados embebidos no cimento. Utilize sempre a pega lateral (pega auxiliar) e agarre na ferramenta firmemente tanto pela pega lateral como pela pega principal durante as operações. Se assim não for, pode perder o controlo da ferramenta e aleijar-se seriamente.

Quando perfura em cimento, granito, tijolos, etc., deslize a alavanca de mudança do modo de ação para a posição do símbolo [7] para usar a ação de "rotação com martelo". Certifique-se de que utiliza uma broca de carboneto de tungsténio. Não aplique mais força quando o orifício fica bloqueado com aparas ou partículas. Nesse caso, funcione com a ferramenta de lado para retirar parcialmente a broca do orifício. Repetindo este procedimento várias vezes, o orifício ficará limpo.

Depois de perfurar o orifício, utilize o soprador para limpar o pó do orifício.

Operação de perfuração

Quando perfura em madeira, metal ou materiais plásticos, deslize a alavanca de mudança de modo para a posição do símbolo para usar a ação de "só rotação".

Perfuração em madeira

Quando perfura em madeira, obtém melhores resultados com brocas para madeira equipadas com um parafuso guia. O parafuso guia torna a perfuração mais fácil empurrando a broca para a peça de trabalho.

Perfuração em metal

Para evitar que a broca deslize quando inicia um orifício, faça uma marca com um furador e martelo no ponto a ser furado. Coloque a ponta da broca na marca e comece a perfurar. Utilize um lubrificante para corte quando perfurar metais. As exceções são ferro e latão que devem ser perfurados em seco.

PRECAUÇÃO:

• Pressionar excessivamente a ferramenta não aumenta a velocidade de perfuração. De facto, esta pressão excessiva só servirá para estragar a ponta da broca, diminuir o rendimento da ferramenta e diminuir a vida útil da ferramenta.
• É exercida uma força tremenda na ferramenta/broca quando parte o buraco. Agarre na ferramenta firmemente e tenha cuidado quando a broca começa a partir a peça de trabalho.
• Uma broca presa pode ser retirada colocando simplesmente o interruptor de inversão na rotação inversa para a fazer soltar. No entanto, a ferramenta pode recuar abruptamente se não a agarrar firmemente.
• Prenda sempre peças de trabalho pequenas num torno ou equipamento semelhante.

MANUTENÇÃO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de efetuar qualquer inspeção e manutenção.
• Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.

Para salvaguardar a segurança e a fiabilidade do produto, as reparações, manutenção e afinações deverão ser sempre efetuadas por um Centro de Assistência oficial Makita.

Somente para países europeus

Declaração de conformidade CE

Nós, a Makita Corporation, fabricante responsável, declaramos que a(s) seguinte(s) ferramenta(s) Makita:

Designação da ferramenta:

Furadeira de Impacto

Modelos n°/ Tipo: MT814, MT815

são de produção de série e

Em conformidade com as seguintes directivas europeias:

2006/42/EC

E está fabricados de acordo com as seguintes normas ou documentos normativos:

EN60745

A documentação técnica é mantida pelo mesmo representante autorizado na Europa:

Makita International Europe Ltd,

Nível de pressão de som (LpA): 98 dB (A)

Nível do som (LWA): 109 dB (A)

Variabilidade (K): 3 dB (A)

Utilize protectores para os ouvidos.

Vibração

Valor total da vibração (soma vectorial tri-axial) determinada conforme EN60745:

Modo de funcionamento: perfuração com impacto em betão

Emissão de vibração (a_h, ID): 16,5 m/s²

Variabilidade (K): 2,0 m/s²

Modo de funcionamento: perfuração em metal

Emissão de vibração (a_h, D): 3,0 m/s²

Variabilidade (K): 1,5 m/s²

• O valor da emissão de vibração indicado foi medido de acordo com o método de teste padrão e pode ser utilizado para comparar duas ferramentas.
• O valor da emissão de vibração indicado pode também ser utilizado na avaliação preliminar da exposição.

AVISO:

• A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do valor de emissão indicado, dependendo das formas como a ferramenta é utilizada.
• Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estatística de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta, além do tempo de acionamento).
