MODE D'EMPLOI BTR 4.2 Oehlbach

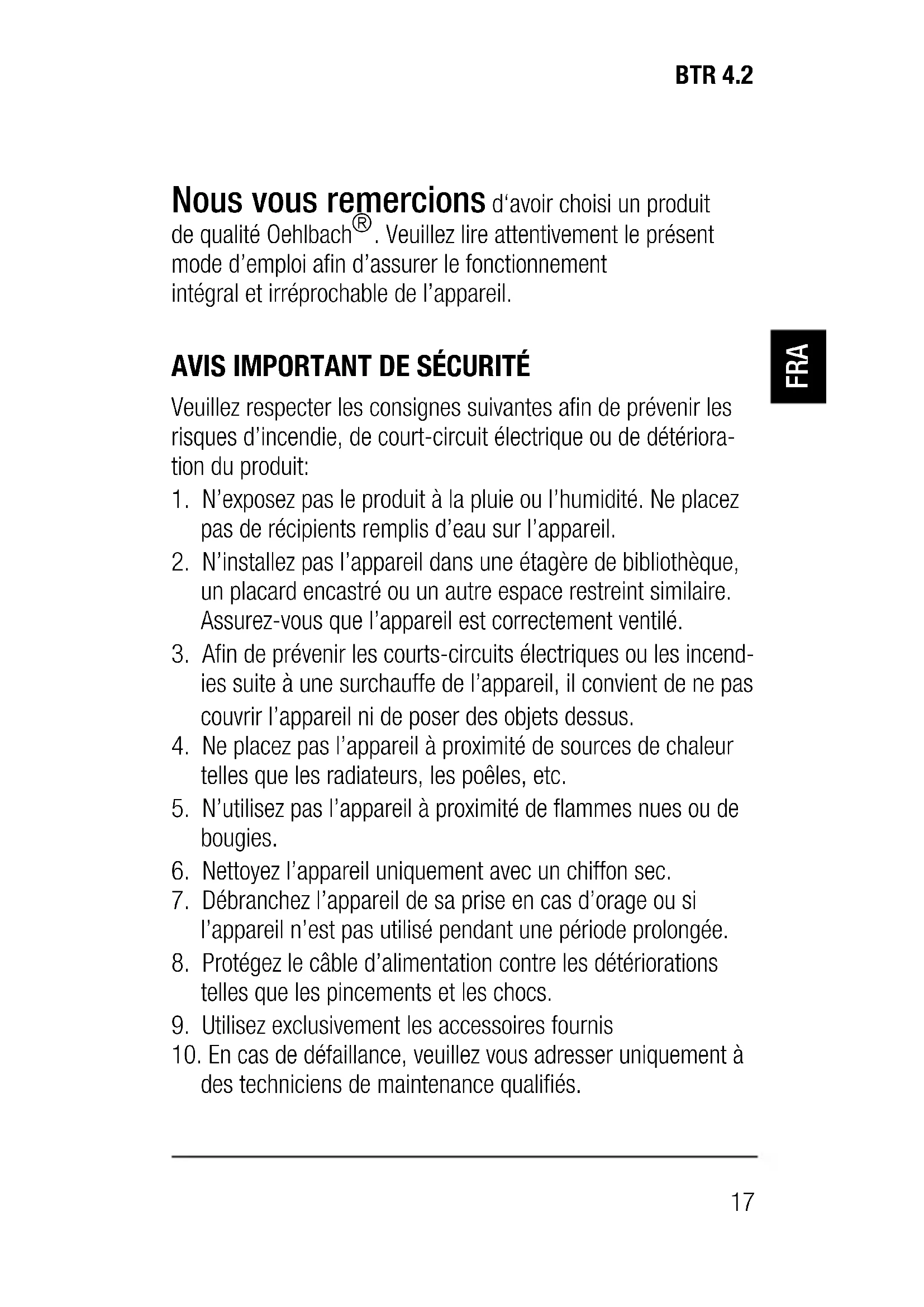

. Veuillez lire attentivement le présent mode d’emploi afin d’assurer le fonctionnement intégral et irréprochable de l’appareil.

AVIS IMPORTANT DE SÉCURITÉ

Veuillez respecter les consignes suivantes afin de prévenir les risques d’incendie, de court-circuit électrique ou de détériora- tion du produit:

1. N’exposez pas le produit à la pluie ou l’humidité. Ne placez

pas de récipients remplis d’eau sur l’appareil.

2. N’installez pas l’appareil dans une étagère de bibliothèque,

un placard encastré ou un autre espace restreint similaire. Assurez-vous que l’appareil est correctement ventilé.

3. Afin de prévenir les courts-circuits électriques ou les incend-

ies suite à une surchauffe de l’appareil, il convient de ne pas couvrir l’appareil ni de poser des objets dessus.

4. Ne placez pas l’appareil à proximité de sources de chaleur

telles que les radiateurs, les poêles, etc.

5. N’utilisez pas l’appareil à proximité de flammes nues ou de

6. Nettoyez l’appareil uniquement avec un chiffon sec.

7. Débranchez l’appareil de sa prise en cas d’orage ou si

l’appareil n’est pas utilisé pendant une période prolongée.

8. Protégez le câble d’alimentation contre les détériorations

telles que les pincements et les chocs.

9. Utilisez exclusivement les accessoires fournis

10. En cas de défaillance, veuillez vous adresser uniquement à

des techniciens de maintenance qualifiés.18

RESPECT DES DIRECTIVES UE

Ce produit peut être pourvu du marquage CE. Il satisfait à la directive UE relative à la basse tension 2014/35/CE, à la di- rective UE 2014/30/CE sur la comptabilité électromagnétique, à la directive RoHS de l‘UE 2011/65/CE, à la directive de l‘UE relative aux anciens appareils électriques et électroniques (DEEE) 2012/19/CE. Oehlbach Kabel GmbH déclarons que le produit BTR 4.2 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2014/53/EU. Une copie de la Déclaration de conformité est disponible à l‘adresse http://www. oehlbach.com (espace de téléchargement du produit). Vous pouvez obtenir une copie gratuite du certificat de con- formité en contactant votre revendeur, le département vente ou le siège social de la société Oehlbach Kabel GmbH. Vous trouverez les informations de contact utiles à l‘adresse: http://www.oehlbach.com. Fréquence de service: 2402-2480 MHz Puissance maximale rayonnée selon EN62479: 3,7 dBm

INDICATIONS CONCERNANT L’ÉLIMINATION

Conformément à la directive européenne 2012/19/CE, tous les appareils électriques et électroniques doivent être mis au rebut séparément, dans un point de collecte de votre région. Veuillez respecter les consignes locales en vigueur et n‘éliminez pas vos anciens appareils en même temps que les ordures ménagères non triées!19 FRA BTR 4.2

CONTENU DE L’EMBALLAGE

∙ Oehlbach BTR 4.2 - Récepteur Bluetooth ∙ Câble Toslink 0,5m ∙ Adaptateur Toslink/ 3,5mm ∙ Câble USB pour l’alimentation en tension - 1 m ∙ Bloc d’alimentation 5V/ 1A ∙ Mode d’emploi

Oehlbach BTR 4.2 est un adaptateur Bluetooth 4.2 2en1. Le mode émission permet de recevoir des signaux audio optonumé- riques ou analogiques et de les envoyer sans fil sur un casque audio ou un haut-parleur actif. Le mode réception permet de re- cevoir facilement de la musique ou des contenus audio de smart- phones, tablettes ou ordinateurs et de les restituer de manière analogique via l’interface 3,5mm. Les deux modes fonctionnent grâce à la prise en charge aptX de qualité CD. Grâce au Low Latency Feature, le BTR 4.2 atteint une latence particulièrement faible de moins de 40ms, et permet une restitution fiable des sons. FONCTIONS ∙ Avec l’adaptateur Bluetooth 2en1, l’envoi et la réception sont possibles avec un seul appareil. ∙ Version Bluetooth actuelle4.2. ∙ La technologie Class 1 permet d’atteindre une portée de plus de 20m. ∙ Interface 3,5mm pour les signaux optonumériques et analogiques. ∙ aptX garantit une diffusion audio de qualité équivalente à celle d’un CD. ∙ Qualcomm TrueWireless Stereo.20 ∙ Très faible latence inférieure à 40ms grâce à Low Latency. ∙ Contacts plaqués or pour une transmission parfaite des signaux. ∙ Nombreuses possibilités d’installation et une utilisation flexible. SPÉCIFICATIONS Version Bluetooth: 4.2 - aptX, Low Latency, A2DP 1.3.1 Portée: >20m (BT Class 1) Conversion A/N 16 bits / 96 kHz Conversion A/N 16 bits / 48 kHz Plage de température : de 5 à +50 °C Humidité de l’air relative autorisée : de 5 à 90% Alimentation en tension : 5 V Dimensions : 32 x 62 x 12 (L x H x P en mm) Poids : 0,02 kg UTILISATION BTR 4.2 comme émetteur Bluetooth Le mode émission permet au BTR 4.2 de se connecter avec d’autres appareils compatibles Bluetooth et qui utilisent un récepteur Bluetooth afin de recevoir les signaux audio sans fil. Le BTR 4.2 joue alors le rôle d’émetteur Bluetooth:

1. avec d’associer le BTR 4.2 avec d’autres appareils, il faut

éteindre les autres appareils compatibles Bluetooth. Cela permet de garantir le couplage sans problème des appareils

2. Placez le sélection du BTR 4.2 sur «TX» et mettre sous ten-

sion à l’aide du câble USB. Pour cela, il est possible d’utiliser21 FRA BTR 4.2 le bloc d’alimentation fourni ou une interface USB avec une alimentation en tension de 5V.

3. Maintenant, appuyez brièvement sur la touche de fonction

du BTR 4.2 à deux reprises afin de paramétrer le mode de couplage. Le témoin devrait se mettre à clignoter rapide- ment.

4. Le BTR 4.2 peut désormais être détecté par tout autre appa-

reil compatible Bluetooth et tout couplage est possible.

5. Quand le couplage est terminé, le témoin LED clignote en

rouge deux fois pendant une seconde, signifiant que les signaux audio peuvent désormais être transmis.

6. Pour éteindre le BTR 4.2, maintenez la touche de fonction

appuyée pendant 3secondes. BTR 4.2 comme récepteur Bluetooth Le mode réception permet au BTR 4.2 de se connecter avec d’autres appareils compatibles Bluetooth et qui utilisent un récepteur Bluetooth afin de recevoir les signaux audio sans fil. Le BTR 4.2 joue alors le rôle de récepteur Bluetooth. afin de mettre le BTR 4.2 en mode réception, il faut mettre le sélecteur sur «RX» et suivre les instructions précédentes à partir du point 3. DÉPANNAGE Il est impossible de mettre le BTR 4.2 en marche Veuillez vous assurer que le transmetteur BTR 4.2 est bien connecté à une source de tension qui délivre au moins 500 mA via le câble USB.22 Le transmetteur BTR 4.2 ne peut pas être connecté à un autre périphérique a) Pendant la procédure de jumelage, assurez-vous que le périphérique Bluetooth ne se trouve pas à plus de 1 mètre. b) Assurez-vous que la fonctionnalité Bluetooth soit activée sur le périphérique à connecter et que ce dernier se trouve en mode Recherche ou Jumelage. c) Vérifiez que le mode Bluetooth (émetteur/récepteur) choisi soit le bon. Le BTR 4.2 est connecté à un périphérique, mais il n’est pas possible d’écouter de la musique a) Assurez-vous que les deux périphériques sont jumelés. Veuillez noter que la portée maximale s’élève à 20 mètres. La portée est réduite lorsque des murs ou objets séparent les deux périphériques. b) Assurez-vous que le volume sonore du périphérique source est réglé entre 50 et 100 %. GARANTIE Félicitations! Grâce à votre excellent choix, vous êtes le nouveau propriétaire d’un produit OEHLBACH®. Les produits OEHL- BACH® bénéficient d’une excellente réputation mondiale grâce à leur niveau de qualité élevé. Ce standard de qualité permet d’offrir 2 ans de garantie sur ce produit OEHLBACH®. Les produits OEHLBACH® sont contrôlés et vérifiés tout au long du processus de fabrication. En cas d’intervention, veuillez noter les points suivants:

1. La durée de garantit court à compter de la date d’achat du

produit, et n’est applicable qu’à l’acheteur initial.

2. Au cours de la période de garantie, nous remédions à tout

défaut de matériel ou de fabrication apparu suite à l’achat,23 FRA BTR 4.2 et choisissons suivant les cas de remplacer ou de réparer les pièces défectueuses. Toute autre demande de prise en charge est exclue, en particulier en matière de réduction, conversion, indemnité ou dommages consécutifs. La durée de garantie n’est pas affectée par nos interventions dans le cadre de la garantie.

3. Le produit ne doit avoir subi aucun traitement inapproprié.

4. Pour la mise en œuvre de la garantie, veuillez vous adresser

initialement à votre revendeur spécialisé. S’il s’avère néces saire de nous envoyer le produit, veillez à ce que

• le produit soit expédié dans son emballage d’origine en bon état,

• le ticket de caisse soit joint.

5. Les éléments suivants sont exclus de la garantie:

• Dommages consécutifs au transport, visibles ou non (déposez immédiatement toute réclamation pour ce type de dommages auprès du transporteur, de la SNCF ou de la poste).

• Rayures sur les pièces métalliques, les façades, etc. (ces défauts doivent faire l’objet d’une réclamation auprès de votre revendeur dans les 5 jours suivant l’achat).

• Défauts apparus suite à une mauvaise installation, une erreur de raccordement, une utilisation incorrecte (voir le mode d’emploi), une pression ou un choc externe.

• Appareils réparés ou modifiés de manière incorrecte, ayant été ouverts par un tiers.

• Dommages consécutifs sur d’autres appareils
