Producttype	Bluetooth 2-in-1 adapter (zender/ontvanger)
Merk	Oehlbach
Model	BTR 4.2
Bluetooth-versie	4.2
Technologie	Klasse 1 (bereik > 20 m)
Audio-codec	aptX, Qualcomm TrueWireless Stereo
Latentie	Minder dan 40 ms (Lage latentie)
Interfaces	Toslink (optisch) en 3,5 mm analoog
Voeding	5 V via USB (netadapter of USB-poort)
Afmetingen (L × H × D)	32 × 62 × 12 mm
Gewicht	0,02 kg
Temperatuurbereik	5 tot 50 °C
Relatieve luchtvochtigheid	5 tot 90 %
Inhoud van de verpakking	BTR 4.2-ontvanger, Toslink-kabel 0,5 m, Toslink/3,5 mm-adapter, USB-kabel 1 m, voeding 5 V/1 A, handleiding
Belangrijkste functies	Bluetooth-zend- en ontvangstmodus, draadloze audio-overdracht met lage latentie
Onderhoud	Reinigen met een droge doek alleen
Veiligheid	Niet blootstellen aan vocht, niet afdekken, warmtebronnen vermijden, bij onweer de stekker eruit trekken
Garantie	2 jaar, exclusief lampen, slijtdelen en gevolgschade

Veelgestelde vragen - BTR 4.2 Oehlbach

Hoe schakel ik de BTR 4.2 in de zendmodus?

Zet de schakelaar op TX, sluit de USB-voeding aan en druk vervolgens twee keer kort op de functieknop om in de koppelmodus te gaan. De LED knippert snel.

Hoe schakel ik de BTR 4.2 in de ontvangstmodus?

Zet de schakelaar op RX en volg dezelfde procedure als voor de zendmodus (aansluiten en twee keer op de knop drukken).

Wat is het maximale bereik van de BTR 4.2?

Dankzij de Klasse 1-technologie kan het bereik in open veld meer dan 20 meter bedragen. Muren en obstakels verminderen dit bereik.

Wat moet ik doen als de BTR 4.2 niet aangaat?

Controleer of de USB-kabel is aangesloten op een bron die ten minste 500 mA levert. Gebruik de meegeleverde voeding of een voldoende krachtige USB-poort.

Waarom kan de BTR 4.2 geen verbinding maken met een apparaat?

Zorg ervoor dat het Bluetooth-apparaat zich binnen 1 meter bevindt tijdens het koppelen, dat Bluetooth is ingeschakeld en in de zoekmodus staat, en dat de schakelaar op de juiste stand (TX of RX) staat.

De BTR 4.2 is verbonden, maar er komt geen geluid uit. Wat moet ik doen?

Controleer of beide apparaten correct zijn gekoppeld, of het volume van de bron is ingesteld tussen 50 en 100%, en of de audiokabel goed is aangesloten.

Welke audio-codecs worden ondersteund?

De BTR 4.2 ondersteunt aptX voor cd-audiokwaliteit en Qualcomm TrueWireless Stereo voor draadloos stereogeluid.

Wat is de latentie van de BTR 4.2?

Dankzij de Low Latency-functie is de latentie lager dan 40 ms, ideaal voor het kijken van video's of gamen zonder audiovertraging.

Hoe zet ik de BTR 4.2 uit?

Houd de functieknop 3 seconden ingedrukt tot de LED uitgaat.

Wat moet ik doen bij een storing?

Raadpleeg het gedeelte probleemoplossing in de handleiding. Als het probleem aanhoudt, neem dan contact op met uw verkoper of de klantenservice van Oehlbach. Open het apparaat niet.

GEBRUIKSAANWIJZING BTR 4.2 Oehlbach

BTR 4.2 als Bluetooth Transmitter

BTR 4.2 als Bluetooth Receiver

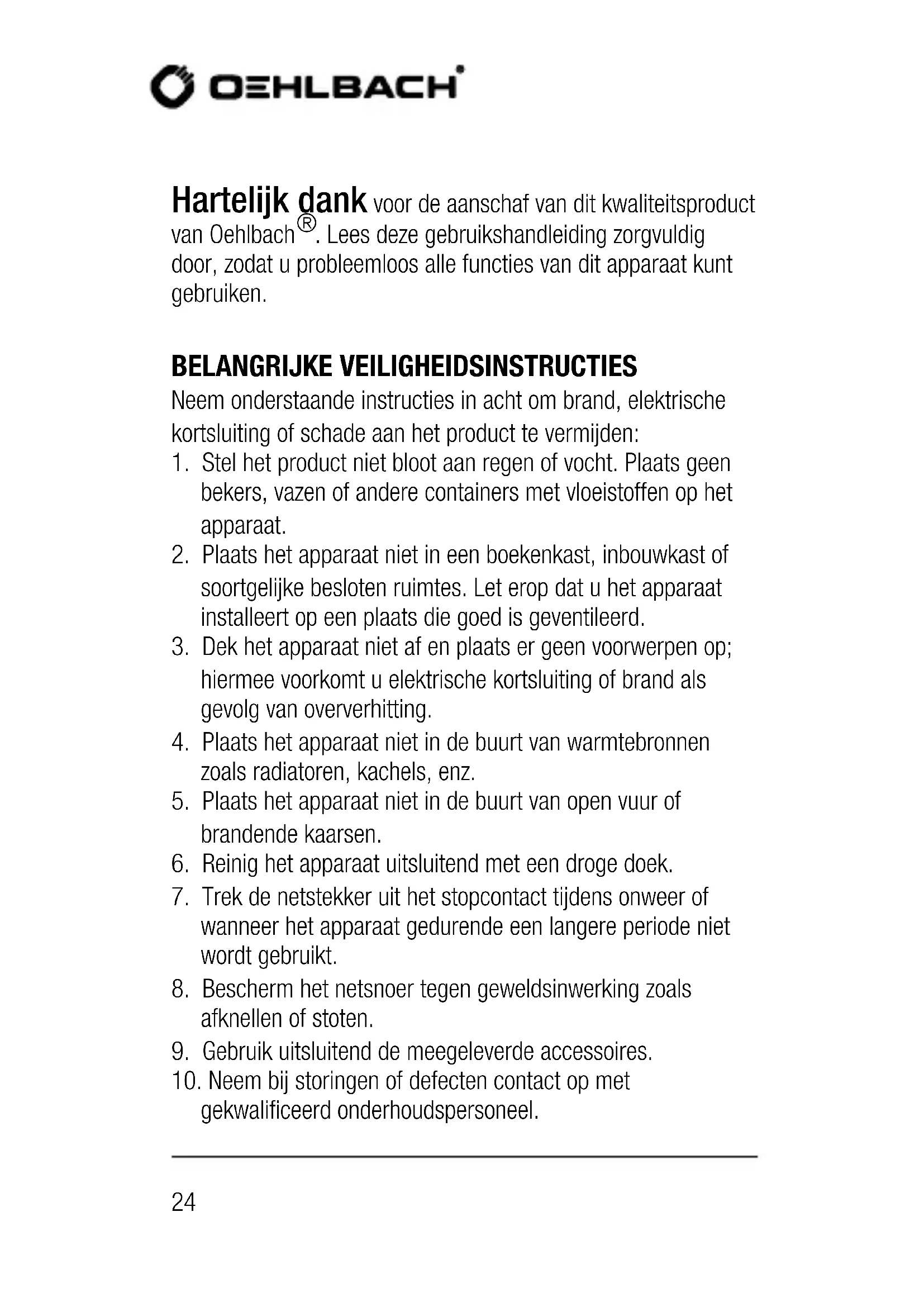

Hartelijk dank voor de aanschaf van dit kwaliteitproduct van Oehlbach®. Lees deze gebruikshandleiding zorgvuldig door, zDat u probleemloos alle functies van dit apparaat(Int) gebruiken.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Neem onderstaande instructies in acht om brand, elektrische kortsluiting of schade aan het product te vermijden:

1. Stel het product Niet bloot aan regen of vocht. Plaats geen bekers, vazen of andere containers met vloeistoffen op het apparaat.
2. Plaats het apparaat Niet in een boekenkast, inbouwkast of soortgelijke besloten ruimtes. Let erop dat u het apparaat installeert op een plaats die goed is geventileerd.
3. Dek het apparaat Niet af enplaats er geen voorwerpen op; hiermee voorkomt u elektrische kortsluiting of brand als gevolg van oververhitting.
4. Plaats het apparaat Niet in de buurt van warmtebronnen zoals radiatoren, kachels, enz.
5. Plaats het apparaat Niet in de buurt van open vuur of brandende kaarsen.
6. Reinig het apparaat uitsluitend met een droge doek.
7. Trek de netstekker uit het stopcontactijdens onweer of wanner het apparaat gedurende een langereperiode nicht worden gebruikt.
8. Bescherm het netsnoer gegen geweldsinwerking zoals afknellen of stoten.
9. Gebruik uitsluitend de meegeleverde accessoires.
10. Neem bij storingen of defecten contact op met gekwalificeerd onderhoudspersoneel.

NALEVING VAN EU-RICHTLIJNEN

Dit product mag de CE-markering dragen. Het voldoet aan de volgende Europese richtlijnen: 2014/35/EU (Laagspanningsrichtlijn); 2014/30/EU over elektromagnetische compatibiliteit (EMC-richtlijn); 2011/65/EU (Beperking van gevaarlijke stoffen); 2012/19/EU (Afgedankte elektrische en elektronische apparaten, AEEA).

Deirma Oehlbach Kabel GmbH verklaart bij deze dat het apparaat Oehlbach BTR 4.2 in overeenstemming is met de essentiele eisen en andere relevante voorschriften van de richtlijn 2014/53/EU.

De verklaring van overeenstemming vindt u op http://www.oehlbach.com bij de downloads voor het apparaat.

Een gratis exemplaar van de conformiteitsverklaring(Int) u aanvragen via uw dealer, distributeur of bij het hoofdkantoor van Oehlbach Kabel GmbH. De benodigde contactgegevens vindt u op http://www.oehlbach.com.

Werkfrequentie: 2402-2480 MHz
Maximaal uit gezonden vermogen volgens EN 62479: 3,7 dBm

AANWIJZINGEN INZAKE AFVALVERWIJDERING

Conform de Europese richtlijn 2012/19/EC要去en alle elektrische en elektronische apparaten via lokale inzamelpunten apart worden verwijderd. Let op de lokale voorschriften en verwijdder uw oude apparaten Niet met het normale huisvuil!

INHOUD VAN DE VERPAKKING

Oehlbach BTR 4.2 - Bluetooth-transceiver
Optische kabel 0,5 m
- Adapter optisch/3,5 mm
- USB-kabel voor voeding - 1m
- AC-adapter 5 V/1 A
- Gebruiksaanwijzing

De Oehlbach BTR 4.2 is een 2-in-1 adapter met Bluetooth 4.2. In de transmittermodus kan het apparaat audiosignalen optisch-digital of analogog ontvangen en draadloos doorzenden maar een hoofdtelefoon of actieve luidspreker. In de receivevermodus kan het audiosignalen ontvangen van een smartphone, tablet of computer en deze analoog doorgeven via de 3,5 mm-jack. Beide modussen leveren signalen van cd-kwaliteit dankzij de aptX-ondersteuning. De Low Latency Feature zorgt voor een zeer geringe latentie van minder dan 40 ms, zodat het signalaal zonder vertraging worden doorgegeven.

FUNCTIES

• 2-in-1 Bluetooth-adapter voor zenden en ontvangen in een apparaat.
• Actuele Bluetooth-verse 4.2.
• Class 1-technologie maakt een bereik van meer dan 20m möglichk.
• 3,5 mm-jack voor digitaal-optische en analoge signalen.
• aptX garandeert doorgifte van audiosignaal in cd-kwaliteit.
  QualcommTrueWireless-stereo.

• Zeer geringe latentie van minder dan 40 ms dankzij Low Latency.

• Vergulde contacten voorperfecte signalalterdracht.

• Flexibel in gebruik en plaatsing.

SPECIFICATIONS

Bluetooth-verse: 4.2 - aptX, Low Latency,

A2DP 1.3.1

Zend/ontvangstbereik: >20m (BT Class 1)

Temperatuurbereik: 5 tot +50 °C

Toegestane rel. luchtvochtigheid: 5 tot 90%

Voeding: 5V

Afmetingen: 33 × 62 × 12

(B x H x D in mm)

BTR 4.2 als Bluetooth-transmitter

In de transmittermodus kan de BTR 4.2 verbinding make met andere apparaten die over een Bluetooth-ontvanger beschikken voor draadloze ontvangst van audiosignalen. De BTR 4.2 functioneert hier als Bluetooth-zender:

1. Schakel andere Bluetooth-apparaten uit voordat u de BTR 4.2 met het gewenste apparaat koppelt. Dit garandeert probleemloze koppeling:tussen de twee apparaten.

2. Zet de keuzeknop van de BTR 4.2 op 'TX' en zorg ervoor dat het apparaat worden aangesloten op de voeding met de USB-kabel. Hiervoor kunt u de meegeleverde AC-adapter gebruiken of een USB-poort die een voedingsspanning van 5V levert.

3. Start verwolgens de koppelingsmodus door de functietoets van de BTR 4.2 tweemaal kort in te drukken. Het rode functielampje gaat snel knipperen

4. Andere apparaten können nu de BTR 4.2 ontdekken en een koppeling tot stand brengen.
5. Wanner de koppeling voltooid is, knippert de rode led twee ker gedurende een seconde. Hierna kurz u audiosignalen doorgeven.
6. Om de BTR 4.2 uit te schakelen, houdt u de functietoets gedurende 3 seconden ingedrukt.

BTR 4.2 als Bluetooth-receiver

In de receivevermodus kan de BTR 4.2 verbinding make met andere apparaten die over een Bluetooth-zender beschikken en dan draadloos audiosignalen ontvangen. De BTR 4.2 fonctioniert hier als Bluetooth-ontvanger: Om de BTR 4.2 in de receivevermodus te gebruiken,zet u de keuzeschakelaar op 'RX' en volgt u de bovenstaande instructies vanaf stap 3.

PROBLEM OPLOSSEN

De BTR 4.2 kan nicht worden ingeschakeld

Controller of de BTR 4.2 via de USB-kabel is aangesloten op een voedingsbron die minstens 500mA levert.

De BTR 4.2 kan nicht worden gekoppeld aan een ander apparaat

a) Let erop dat de afstand:tussen de BTR 4.2 en het Bluetoothapparaat tijdens de koppelingsprocedure nicht meer dan 1 m bedraagt.
b) Controller of op het apparaat dat u wilt koppelen de Bluetooth-functie is ingeschakeld en het apparaat zich in de

zoek-/koppelingsmodus bevindt.

c) Controller of u de juiste Bluetooth-modus (receiver of transmitter) hebt ingesteld.

De BTR 4.2 heeft verbinding met een apparaat, maar u kunt geen muziek afspelen

a) Controller of bye apparaten met elkaar gekoppeld zich. Houd er rekening mee dat het bereikijdens gebruik maximaal 20m is. Als muren of andere obstakels:tussen de bye apparaten staan, is het bereik kleiner.
b) Controller of het volumeniveau van het weergaveapparaat staat ingesteld:tussen 50 en 100%

Garantiebepalingen

Van harte gefeliciteerd! Door een verstandige keuze bent u nu de trotse eigenaar van een product van OEHLBACH®. Vanwege hun onovertroffen kwaliteit genieten OEHLBACH®-producten overal ter wereld een uitstekende reputatie. Dankzij deze hoch kwaliteit is het möglichk om op dit OEHLBACH®-product een garantie van 2aar te verlenen. De producten van OEHLBACH® worden van het begin van het fabricageproces tot het moment dat zij de fabrik verlaten continu gecontroleerd en getest. Als dit product toch Niet maar uw volledige tevredenheid macht functioneren, houd dan rekening met het volgende:

1. De garantieperiode begint op de datum van aankoop en geldt alleen voor de oorspronkelijke eigenaar.
2. Gedurende de garantieperiode zullen wij eventuele defecten corrigeren die aantoonbaar te wijten zich aan materiaal-of fabricagefouten, maar eigieninzicht door verwangg of reparatie van defecte onderdelen. Verdere claims, met name voor prijsreductie, koopvernietiging, schadevergoeding

of gevolgschade, zich uitgesloten. De garantiperiode worden nicht aangetast door een honoringing onzerzijds van een garantieclaim.

1. Aan het product mogen geen ondeskundige ingrepen zich uitgevoerd.

2. Neem in het geval van een garantieclaim allereerst contact op met uw leverancier. Als het nodig is om het product waar ons te zenden, let er dan op dat:

3. het product in de onbeschadigde, originele verpakking worden verzonden;

4. het aankoopbewijs is bijgevoegd.

5. Van garantie uitgesloten zijn:

lampen;
- lijtdelen;
- transportschade, zichtaar of onzichtbaar (claims voor dergeijke schade要去en onmiddelijk worden ingediend bij de transporteur/vervoerder);
- krassen in metalen onderdelen, frontpanelen, enz. (dergelijk defecten要去en binnen 5ragen na aankoop direct bij uw dealer worden gemeld);
- defecten veroorzaakt door verkeerde installmentie of aansluiting, onjuist gebruik (zie gebruikshandleiding) of belasting, of door inwerking van externe krachten.
- oneskundig gerepareerde of aangepaste apparaten, die dooreen andere partij dan door ons+zijn geopend;
- gevolgschade aan andere apparatuur;
- kostenvergoedingen voor reparaties die door derden zijn uitgevoerd, zonder unsere voorafgaande toestemming
