Tipo di prodotto	Adattatore Bluetooth 2 in 1 (trasmettitore/ricevitore)
Marca	Oehlbach
Modello	BTR 4.2
Versione Bluetooth	4.2
Tecnologia	Classe 1 (portata > 20 m)
Codec audio	aptX, Qualcomm TrueWireless Stereo
Latenza	Meno di 40 ms (bassa latenza)
Interfacce	Toslink (ottico) e 3,5 mm analogico
Alimentazione	5 V tramite USB (alimentatore o porta USB)
Dimensioni (L × A × P)	32 × 62 × 12 mm
Peso	0,02 kg
Intervallo di temperatura	Da 5 a 50 °C
Umidità relativa	Dal 5 al 90 %
Contenuto della confezione	Ricevitore BTR 4.2, cavo Toslink 0,5 m, adattatore Toslink/3,5 mm, cavo USB 1 m, alimentatore 5 V/1 A, manuale d'uso
Funzioni principali	Modalità trasmissione e ricezione Bluetooth, trasmissione audio wireless con bassa latenza
Manutenzione	Pulire solo con un panno asciutto
Sicurezza	Non esporre all'umidità, non coprire, evitare fonti di calore, scollegare in caso di temporale
Garanzia	2 anni, escluse lampadine, parti soggette a usura e danni consequenziali

Domande frequenti - BTR 4.2 Oehlbach

Come passare il BTR 4.2 in modalità trasmettitore?

Posiziona il selettore su TX, collega l'alimentazione USB, quindi premi brevemente due volte il pulsante funzione per entrare in modalità di accoppiamento. Il LED lampeggia rapidamente.

Come passare il BTR 4.2 in modalità ricevitore?

Posiziona il selettore su RX, quindi segui la stessa procedura della modalità trasmettitore (collegamento e doppia pressione del pulsante).

Qual è la portata massima del BTR 4.2?

Grazie alla tecnologia Classe 1, la portata può raggiungere oltre 20 metri in campo aperto. Muri e ostacoli riducono questa portata.

Cosa fare se il BTR 4.2 non si accende?

Verifica che il cavo USB sia collegato a una fonte che eroga almeno 500 mA. Usa l'alimentatore fornito o una porta USB sufficientemente potente.

Perché il BTR 4.2 non riesce a connettersi a un dispositivo?

Assicurati che il dispositivo Bluetooth sia a meno di 1 metro durante l'accoppiamento, che il Bluetooth sia attivato e in modalità di ricerca, e che il selettore sia sulla modalità corretta (TX o RX).

Il BTR 4.2 è connesso ma non emette alcun suono. Cosa fare?

Verifica che entrambi i dispositivi siano accoppiati, che il volume della sorgente sia regolato tra 50 e 100%, e che il cavo audio sia collegato correttamente.

Quali codec audio sono supportati?

Il BTR 4.2 supporta aptX per una qualità audio CD e Qualcomm TrueWireless Stereo per l'audio stereo wireless.

Qual è la latenza del BTR 4.2?

Grazie alla funzione Bassa Latenza, la latenza è inferiore a 40 ms, ideale per guardare video o giocare senza sfasamento audio.

Come spegnere il BTR 4.2?

Tieni premuto il pulsante funzione per 3 secondi finché il LED non si spegne.

Cosa fare in caso di malfunzionamento?

Consulta la sezione di risoluzione dei problemi del manuale d'uso. Se il problema persiste, contatta il tuo rivenditore o il servizio post-vendita Oehlbach. Non aprire l'apparecchio.

MANUALE UTENTE BTR 4.2 Oehlbach

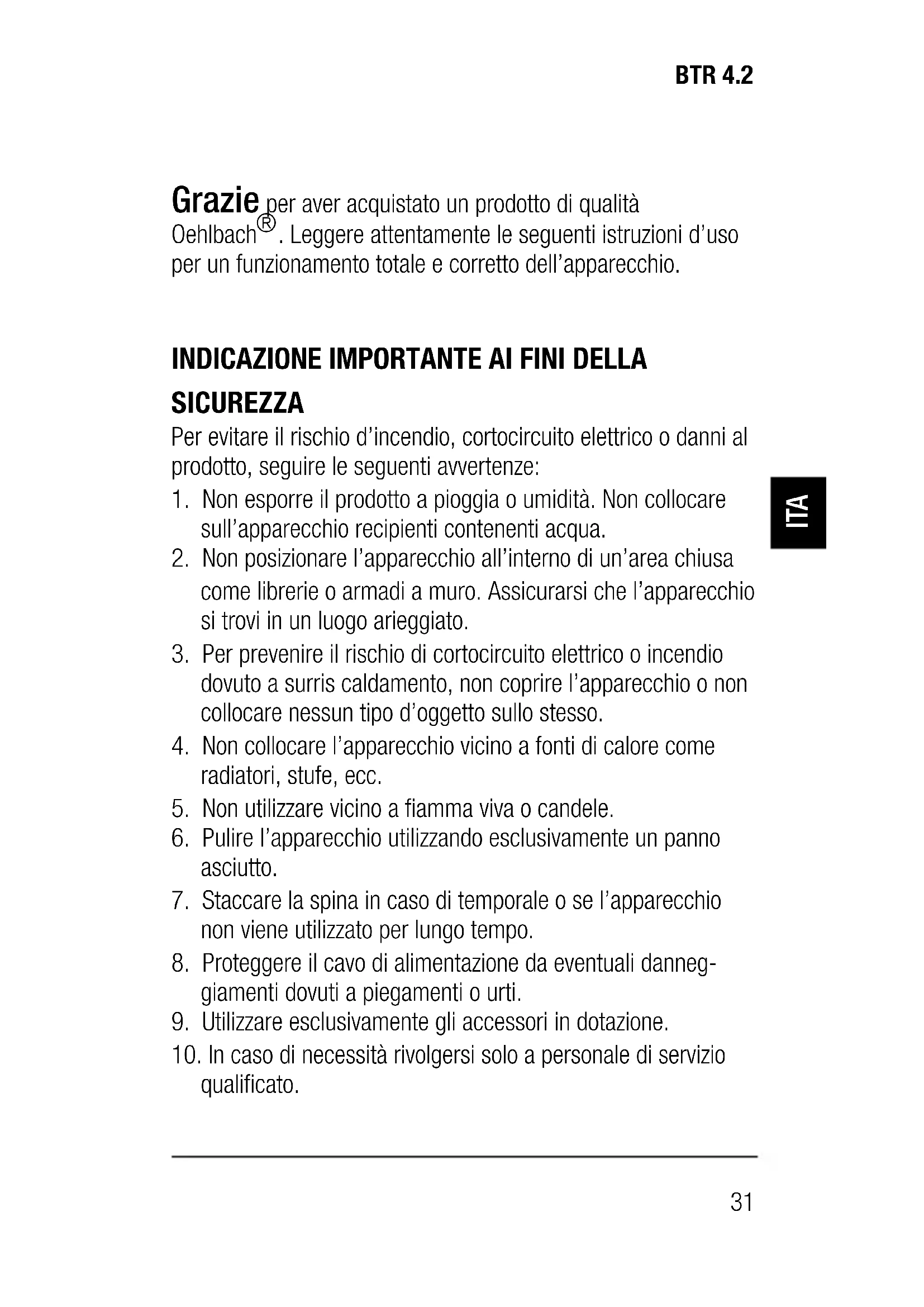

Grazie per aver acquistato un prodotto di qualità Oehlbach®. Leggere attendamente le seguenti istruzioni d'uso per un funzionamento totale e corretto dell'apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Per evitare il rischio d'incendio, cortocircuito elettrico o dati al prodotto, seguire le seguenti avvertenze:

1. Non esporre il prodotto a pioggia o umidità. Non collocare sull'apparecchio recipienti contententi acqua.
2. Non posizionare l'apparecchio all'interno di un'area chiusa come librerie o armadi a muro. Assicurarsi che l'apparecchio si trovi in un luogo arieggiato.
3. Per prevenire il rischio di cortocircuito elettrico o incendio dovuto a surris caldamento, non coprire l'apparecchio o non collocare nessun tipo d'oggetto sullo stesso.
4. Non collocare l'apparecchio vicino a fonti di calore come radiatori, stufe, ecc.
5. Non utilizzato vicino a fiamma viva o candele.
6. Pulire l'apparecchio utilizzato esclusivamente un panno asciutto.
7. Staccare la spina in caso di temporale o se l'apparecchio non viene utilizzato per lungo tempo.
8. Proteggere il cavo di alimentazione da eventuali danneggiamenti dovuti a piegamenti o urti.
9. Utilizzare esclusivamente gli accessori in dotazione.
10. In caso di necessità rivolgersi solo a personale di servizio qualificato.

OSSERVANZA DELLE DIRITTIVE UE

Il presente prodotto può essere bire il marchio CE. è conforme alla direttiva UE sulla bassa tensione 2014/35/CE; direttiva UE 2014/30/CE sulla compatibilità elettromagnetica; direttiva RoHS UE 2011/65/CE; direttiva UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) 2012/19/CE.

Con la presente la ditta Oehlbach Kabel GmbH dichiara che l'apparecchio BTR 4.2 è conforme ai requisiti di base e alle altre prescrizioni rilevanti della Direttiva 2014/53/UE. La dichiarazione di conformità è disponibile al site www.oehlbach.com nell'area download dell'apparecchio.

È possibile ricevere una copia gratuite della dichiarazione di conformità, contattando il commerciante, il distributore o la sede centrale di Oehlbach Kabel GmbH. I dati di lavoro sono disponibili al site: http://www.oehlbach.com.

Frequenza di funzionamento: 2402-2480 MHz
Potenza massima emessa secondo EN 62479: 3,7 dBm

AVVERTENZE SULLO SMALTIMENTO

Ai sensi della direttiva europea 2012/19/CE tutti gli appearecchi elettrici ed elettronici devono essere smaltiti separatamentetramite il conferimento in punti di raccolta locali. Rispettare le normative locali, non smaltire i dispositivi fuori uso con i normali rifiuti domestici!

CONTENUTO DELLA CONFEZIONE

Oehlbach BTR 4.2 - ricetrasmettitore Bluetooth

Cavo Toslink da 0,5 m

• Adattatore Toslink da 3,5 mm
  Cavo di alimentazione USB - 1 m
• Alimentatore5V/1A
  Manuale d'uso

L'unità Oehlbach BTR 4.2 è un adattatore Bluetooth 4.2 “2 in 1”. Nella modalità trasmettitore è possibile acquisire segnali audio mediante ingresso ottico-digitale o analogico e trasmetterli tramite connessione wireless a una cuffia o ad altoparlanti amplificati. Nella modalità ricevitore è possibile ricevere con semplicità musica o contentuti audio da smartphone, tablet o computer e inviarli su uscita analogica tramite l'interfaccia da 3,5 mm. Entrambe le modalità sono realizzate grazie al supporto aptX in qualità CD. Grazie alla funzione Low Latency, il BTR 4.2 raggiunge una latenza extremamente Bassa (inferiore a 40 ms) e trasmette il suonorawnza ridardi.

FUNZIONI

• L'adattatore Bluetooth 2in1 rende possibile sia la trasmissione sia la ricezione in un unico appearecchio.
• Versione attuale: Bluetooth 4.2.
• La Tecnologia Class 1 consente un ampio raggio d'azione (oùtre 20m
• Porta da 3,5 mm per segnali digitali ottici e analogici.
• aptX a garanzia di una trasmissione audio in qualità CD.
  QualcommTrueWirelessStereo.
• Latenza particolarmente Bassa (inferiore a 40 ms) grazie all'opzione Low Latency.
• Contatti dorati per una perfetta trasmissione del segnale.
• Diverse possibilità di collocazione e utilizzo flessibile.

SPECIFICHE TECNICHE

Versione Bluetooth: 4.2 - aptX, Low Latency, A2DP 1.3.1

Raggio d'azione: >20m (BT Class 1)

Conversion D/A a 16 bit / 96 kHz

Gamma di temperatura

di funzionamento: da 5 a +50 °C

Gamma di umidità

di funzionamento: dal 5 al 90%

Alimentazione: 5V

Dimensioni: 33× 62× 12 (L x H x P in mm)

Peso: 0,02 kg

IMPIEGO

BTR 4.2 come trasmettitore Bluetooth

In modalità trasmettitore, il BTR 4.2 può essere collegato ad altri dispositivi Bluetooth che utilizzano un ricevitore Bluetooth per ricevere segnali audio in modalità wireless. In questo modo il BTR 4.2 agisce come trasmettitore Bluetooth:

1. Prima di collegare il BTR 4.2 ai dispositivi, spegnere gli altri dispositivi Bluetooth. Ciò permette di ottenere un collegamento alla problema dei dispositivi

2. Impostare il selettore del BTR 4.2 su "TX" e collegare il cavo USB all'alimentatore. A tale scopo è possibile utilizzare l'alimentatore in dotazione o un'interfaccia USB con alimentazione a 5V.

3. Premere il tasting funzione del BTR 4.2 due volte in rapida successione per accedere alla modalità di collegamento.

La spia di funzionamento rossa dovrebbe ora lampeggiare rapidamente.

1. Il BTR 4.2 può essere rilevato da altri dispositivi Bluetooth, rendendo possibile il collegamento.
2. Quando viene completato il collegamento, il LED rosso lampeggia due volte per un secondo ed è possible tramettere segnali audio.
3. Per spegnere il BTR 4.2, tenere premuto il tasting funzione per 3 secondi.

II BTR 4.2 come ricevitore Bluetooth

In modalità ricevitore, il BTR 4.2 può essere collegato ad altri dispositivi Bluetooth che utilizzato un trasmettitore Bluetooth per inviare segnali audio in modalità wireless. In quello modo il BTR 4.2 agisce come ricevitore Bluetooth. Per utilizzato il BTR 4.2 in modalità ricevitore, impostare il selettore su "RX" e seguire le istruzioni riportate sopra dal passaggio 3.

ELIMINAZIONE DI GUASTI

II BTR 4.2 non può essere acceso

Assicurarsi che il BTR 4.2 sia collegato tramite il cavo USB a un alimentatore da almeno 500mA .

II BTR 4.2 non può essere collegato a un'alto dispositivo

a) Accertarsi che il dispositivo Bluetooth non sia distante più di un metro durante la modalità di collegamento.
b) Assicurarsi che nel dispositorio da collegare siano attivi sua il Bluetooth che la modalità di ricerca/collegamento.
c) Assicurarsi di aver selezionato la modalità Bluetooth corretta (ricevitore/trasmettitore).

Il BTR 4.2 è collegato a un dispositivo, ma non è possibile riproduire la musica

a) Accertarsi che entrambi i dispositivi siano collegati. Tenere amente che il raggio di azione massimo è di 20 m. Se tra i due dispositivi vi sono pareti o oggetti, il raggio d'azione diminuisce.
b) Assicurarsi che la regolazione del volume del dispositivo di riproduzione sua impostata tra 50 e 100% .

Garanzia

Complimenti! Grazie alla Sua scelta intelligente, Lei ora è proprietario di un prodotto OEHLBACH®. Grazie all'eccellente qualità, i prodotti OEHLBACH® godono di un'ottima reputazione in tutto il mondo. Questi altissimi standard di qualità permettono di offrir une garanzia di 2 anni su quello prodotto OEHLBACH®. I prodotti OEHLBACH® sono sottomosti a continui controllingi durante tutto il ciclo di fabbricazione. In caso di guasto, si prega di osservare quanto segue:

1. Il periodo di garanzia decorre alla data di acquireo del prodotto e vale solo per il primo proprietario.
2. Durante il periodo di garanzia elimineremo eventuali vizi dovuti a comprovati difetti di materiale o fabbricazione, provedendo, a nostra discrezione, alla sostituzione o alla riparazione del componente difettoso. Si esclude qualsiasi ulteriore rivendi cazione, quale riduzione del prezzo, risoluzione del contratto o risarcimento danni. Il periodo di garanzia resta invariato anche in caso di prestazioni di garanzia da parte notre.

3. Il prodotto non deve essere stata oggetto di interventi non autorizzati.

4. In caso di ricorso alla garanzia si prega di contattare prima il rivenditore specializzato. Qualora risultasse necessario rispedirci il prodotto, si prega di

5. utilizzare per la spedizione del prodotto la confezione originale intatta;

6. accludere la ricevuta di acquisto.

7. Sono esclusi alla garanzia:

8. lampadine

9. componenti soggetti ad usura
10. danni da trasporto, visibili o invisibili (i reclami riguardanti i danni di quello tipo devono essere presentati immediamente allo spedizioniere, alle ferrovie o alle poste)
11. graffiti su componenti metallici, mascherine, ecc. (questi difetti devono essere segnalati entro 5 giorni dall'acquisto diretta parte presso il rivenditore)
12. difetti causati da errorsi di installatione o di collegamento, uso non conforme (vediistruzioni per l'uso), sollecitazione o violenza esterna
13. appearecchi riparati o modificati in modo inadeguato aperti da terzi
14. danni indiretti subiti da altri appearecchi
15. rimborso delle spese in caso di riparazione del danno da parte di terzirawniziprevio consenso da parte nostra
