MANUAL DE USUARIO BTR 4.2 Oehlbach

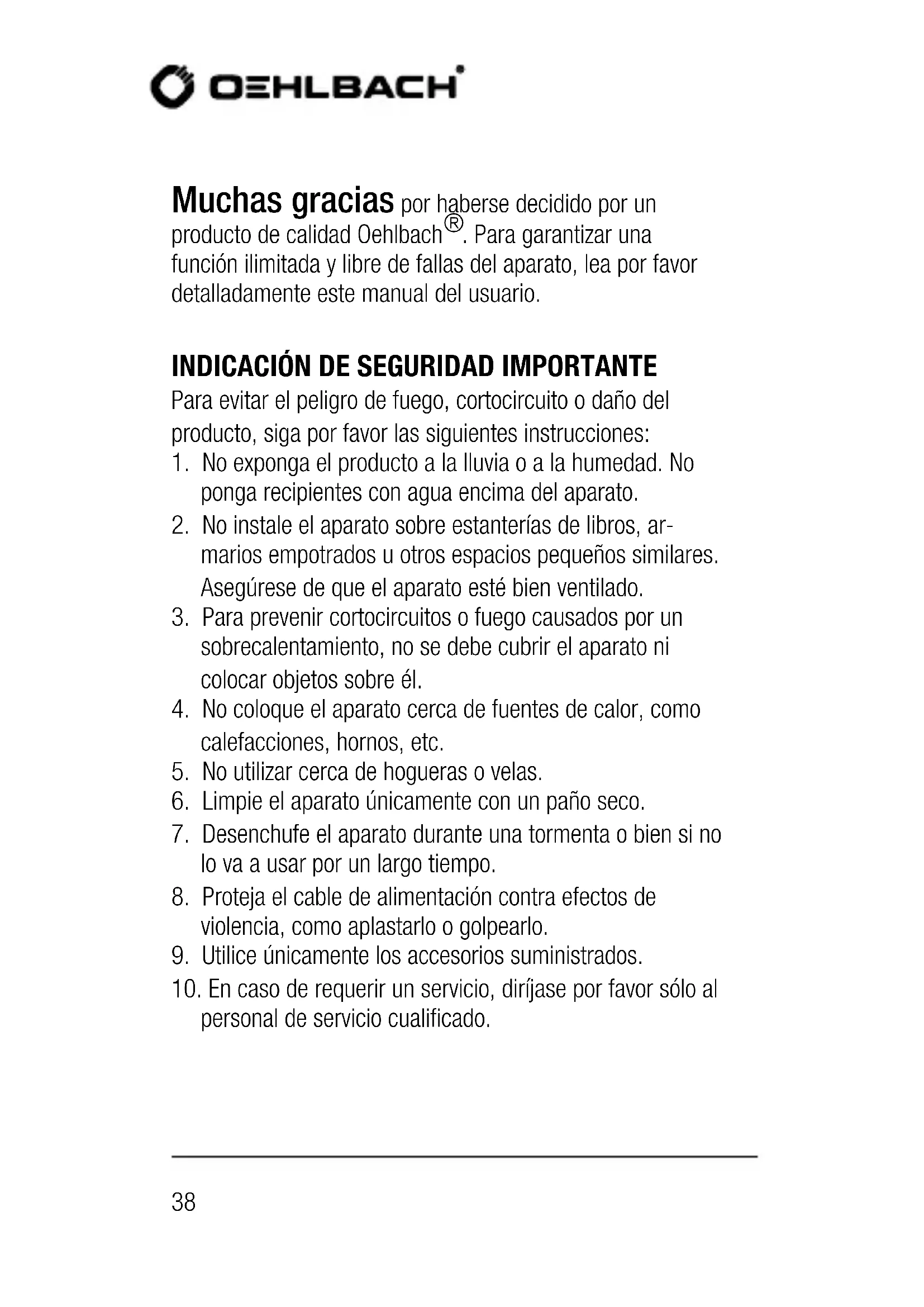

. Para garantizar una función ilimitada y libre de fallas del aparato, lea por favor detalladamente este manual del usuario.

INDICACIÓN DE SEGURIDAD IMPORTANTE

Para evitar el peligro de fuego, cortocircuito o daño del producto, siga por favor las siguientes instrucciones:

1. No exponga el producto a la lluvia o a la humedad. No

ponga recipientes con agua encima del aparato.

2. No instale el aparato sobre estanterías de libros, ar-

marios empotrados u otros espacios pequeños similares. Asegúrese de que el aparato esté bien ventilado.

3. Para prevenir cortocircuitos o fuego causados por un

sobrecalentamiento, no se debe cubrir el aparato ni colocar objetos sobre él.

4. No coloque el aparato cerca de fuentes de calor, como

calefacciones, hornos, etc.

5. No utilizar cerca de hogueras o velas.

6. Limpie el aparato únicamente con un paño seco.

7. Desenchufe el aparato durante una tormenta o bien si no

lo va a usar por un largo tiempo.

8. Proteja el cable de alimentación contra efectos de

violencia, como aplastarlo o golpearlo.

9. Utilice únicamente los accesorios suministrados.

10. En caso de requerir un servicio, diríjase por favor sólo al

personal de servicio cualificado.39 ESP BTR 4.2 CUMPLIMIENTO DE LAS NORMAS DE LA UE Este producto tiene permiso para llevar la marca CE. Cumple con la directiva 2014/35/CE, sobre la baja tensión del Parlamento Europeo y del Consejo; la Directica 2014/30/CE sobre compati- bilidad electromagnética del Parlamento Europeo y del Consejo; Directiva RoHS 2011/65/CE del Parlamento Europeo y del Con- sejo; Directiva 2012/19/CE del Parlamento Europeo y del Con- sejo, sobre residuos de aparatos eléctricos y electrónicos (RAEE). Por la presente, la empresa Oehlbach Kabel GmbH declara que el aparato BTR 4.2 cumple los requisitos básicos y demás normas relevantes de la Directiva 2014/53/UE. Esta declaración de conformidad está disponible en el área de descargas del aparato dentro de nuestra web www.oehlbach.com. Puede solicitar una copia de la declaración de conformidad gratuita. Para ello, póngase en contacto con su distribuidor, el departamento de ventas o la sede principal de Oehlbach Kabel GmbH. Encontrará la información de contacto en el sitio: http://www.oehlbach.com. Frecuencia de funcionamiento: 2402-2480 MHz Potencia máxima emitida según la norma UNE-EN 62479: 3,7 dBm

INSTRUCCIONES PARA LA ELIMINACIÓN

De acuerdo a la Directiva Europea 2012/19/CE, todos los dis- positivos eléctricos y electrónicos deben ser eliminados selec- tivamente en puntos de recogida locales ¡Tenga en cuenta las normativas locales y no elimine sus dispositivos en la basura del hogar!40

CONTENIDO DEL EMBALAJE

∙ Transceptor Bluetooth Oehlbach BTR 4.2 ∙ Cable Toslink 0,5 mm ∙ Adaptador Toslink/3,5 mm ∙ Cable USB para la alimentación de corriente - 1m ∙ Fuente de alimentación 5V/1A ∙ Manual de instrucciones El Oehlbach BTR 4.2 es un adaptador Bluetooth 4.2 2 en 1. En el modo de transmisor pueden recibirse señales de audio de for- ma óptico-digital o analógica y enviarse de forma inalámbrica a un auricular o altavoz activo. En el modo de receptor pueden recibirse muy fácilmente música o contenidos de audio desde el smartphone, la tablet o el ordenador y emitirse analógicamente a través de la interfaz de 3,5mm. Ambas cosas se realizan gracias a la compatibilidad aptX en calidad de CD. Gracias a la caracte- rística Low Latency, el BTR 4.2 alcanza una latencia extremada- mente baja de menos de 40 ms y transmite el sonido sin retardo. FUNCIONES ∙ El adaptador Bluetooth 2 en 1 permite transmitir y recibir en un solo dispositivo ∙ Versión actual de Bluetooth 4.2 ∙ La tecnología de Clase 1 permite una elevada autonomía de más de 20 m. ∙ Interfaz de 3,5 mm para señales digitales-ópticas y analógicas ∙ aptX garantiza la transferencia de audio en calidad de CD. ∙ Estéreo Qualcomm TrueWireless41 ESP BTR 4.2 ∙ Muy baja latencia de menos de 40 ms gracias a Low Latency ∙ Contactos bañados en oro para una transferencia de señales perfecta. ∙ Diversas posibilidades de montaje y flexibilidad de uso. ESPECIFICACIÓN Versión Bluetooth: 4.2 - aptX, Low Latency, A2DP 1.3.1 Alcance: >20m (BT Class 1) Conversión D/A 16 bits / 96 kHz Conversión A/D 16 bits / 48 kHz Rango de temperatura: 5 a +50 °C Humedad ambiente permitida: 5 a 90% Alimentación de tensión: 5V Medidas: 33 x 62 x 12 (A x H x F in mm) Peso: 0,02 kg USO TR 4.2 como transmisor Bluetooth En el modo de transmisor, el BTR 4.2 puede conectarse con otros dispositivos con capacidad Bluetooth, que utilicen un receptor Bluetooth para recibir señales de audio de forma inalámbrica. Aquí el BTR 4.2 actúa como emisor Bluetooth:

1. Antes de acoplar el BTR 4.2 a otros dispositivos, deben

desconectarse otros dispositivos con capacidad Bluetooth. De este modo puede garantizarse un acoplamiento sin problemas de los dispositivos42

2. Ponga el selector del BTR 4.2 en «TX» y establezca una

alimentación de corriente con ayuda del cable USB. Para ello, puede utilizarse la fuente de alimentación suministrada o una interfaz USB con alimentación de corriente de 5V.

3. Pulse ahora brevemente el botón de función del BTR 4.2 dos

veces consecutivas para acceder al modo de acoplamiento. Ahora, la luz de función roja debe parpadear rápidamente.

4. El BTR 4.2 puede ser detectado ahora por otros dispositivos

con capacidad Bluetooth y es posible un acoplamiento.

5. Cuando el acoplamiento haya concluido, el LED rojo parpa-

deará dos veces durante un segundo y podrán transferirse señales de audio.

6. Para apagar el BTR 4.2, mantenga pulsado el botón de

función durante 3 segundos. BTR 4.2 como receptor Bluetooth En el modo de receptor, el BTR 4.2 puede conectarse con otros dispositivos con capacidad Bluetooth, que utilicen un transmisor Bluetooth para enviar señales de audio de forma inalámbrica. Aquí el BTR 4.2 actúa como receptor Bluetooth: Para utilizar el BTR 4.2 en el modo de receptor, coloque el selector en «RX» y siga las instrucciones antes indicadas a partir del punto tres.

SOLUCIÓN DE PROBLEMAS

El BTR 4.2 no se enciende Asegúrese de que el cable USB del BTR 4.2 esté conectado a una fuente de corriente que proporcione un mínimo de 500 mA. El BTR 4.2 no consigue acoplase con otro dispositivo a) Procure que durante el modo Acoplamiento el dispositivo43 ESP BTR 4.2 Bluetooth no se encuentre a más de un 1 m de separación. b) Asegúrese de que el Bluetooth del dispositivo a acoplar está activado y se encuentra en modo Búsqueda/Acoplamiento. c) Compruebe que haya seleccionado el modo Bluetooth correc- to (receptor/transmisor). El BTR 4.2 está conectado con un dispositivo, pero la música no se puede reproducir a) Asegúrese de que los dos dispositivos están acoplados. Tenga en cuenta que el alcance máximo es de 20 m. Si hay paredes u objetos entre los dispositivos, el alcance se reduce. b) Asegúrese de que el control de volumen del dispositivo reproductor está ajustado entre el 50 y el 100 %. GARANTÍA ¡Felicitaciones! Gracias a su inteligente elección, usted se ha convertido en propietario de un producto OEHLBACH®. Debido a su alta calidad, los productos OEHLBACH® gozan de una excelente reputación a nivel mundial. Este alto estándar de calidad permite ofrecer para este producto OEHLBACH® una garantía de 2 años. Los productos OEHLBACH® son inspec- cionados y controlados frecuentemente durante todo el proceso de fabricación. En caso de requerir el servicio técnico, por favor considere lo siguiente:

1. La garantía comienza con la compra del producto y rige sólo

para el primer dueño.44

2. Durante el tiempo de garantía resolvemos cualquier defecto,

que demostrablemente sea atribuido a fallas de fabricación o de material, reservándonos la opción de cambiar o mejorar las partes defectuosas. Otras exigencias, particularmente rebajas, redhibición, indemnización o daños consecuenciales quedan excluidas. La vigencia de la garantía no se verá afectada por alguna prestación de servicios de garantía de nuestra parte.

3. El producto no debe haber sido sometido a intervenciones

4. Para el uso de la garantía, por favor diríjase primero a su

comerciante especializado. En caso de que resulte necesario enviarnos el producto, entonces asegúrese

• por favor de que al enviar el producto lo haga en su embalaje original y perfectamente empacado,

• adjunte el recibo de compra.

5. La garantía excluye:

• Los elementos de iluminación

• Las piezas de desgaste

• Los daños por el transporte, visibles o no (La reclamación por este tipo de daños tiene que presentarse inmediatamente en la empresa de transportes, ferrocarril o Correos.)

• Rasguños en el metal, en las placas frontales, etcétera (Dichos defectos deben reclamarse, en un plazo de 5 días tras la compra, directamente donde su distribuidor.)

• Las fallas que hayan sido causadas por una instalación defec- tuosa, una conexión falsa, un uso inadecuado (ver el manual del usuario), un desgaste o por una exposición a violencia externa

• Aparatos reparados de forma inadecuada o modificados, que no hayan sido abiertos por nosotros45 ESP BTR 4.2

• Daños ocasionados a otros equipos
