BTR 4.2 - Netzwerkkarte / Adapter Oehlbach - Kostenlose Bedienungsanleitung

Häufig gestellte Fragen - BTR 4.2 Oehlbach

BEDIENUNGSANLEITUNG BTR 4.2 Oehlbach

Bedienungsanleitung | Garantiehinweis

User manual | Warranty information
Mode d'emploi | Avis de garantie
Gebruikshandleiding | Garantiebepalingen
Istruzioni per l'uso | Informazioni sulla garanzia
Manual del dato | Informacion para la garantia
Instrukcja obslugi | Informacion dotyczace gwarancji
Odbnyiec xipionc | Ypobceiyn yia tnv eyyuonn
PykoBODCTBO no 3Kcnnyatauun | Yka3aHna no rapaHTnn

GER 3

ENG 10

FRA 17

NLD 24

ITA 31

ESP 38

POL 46

GRE 54

RUS 62

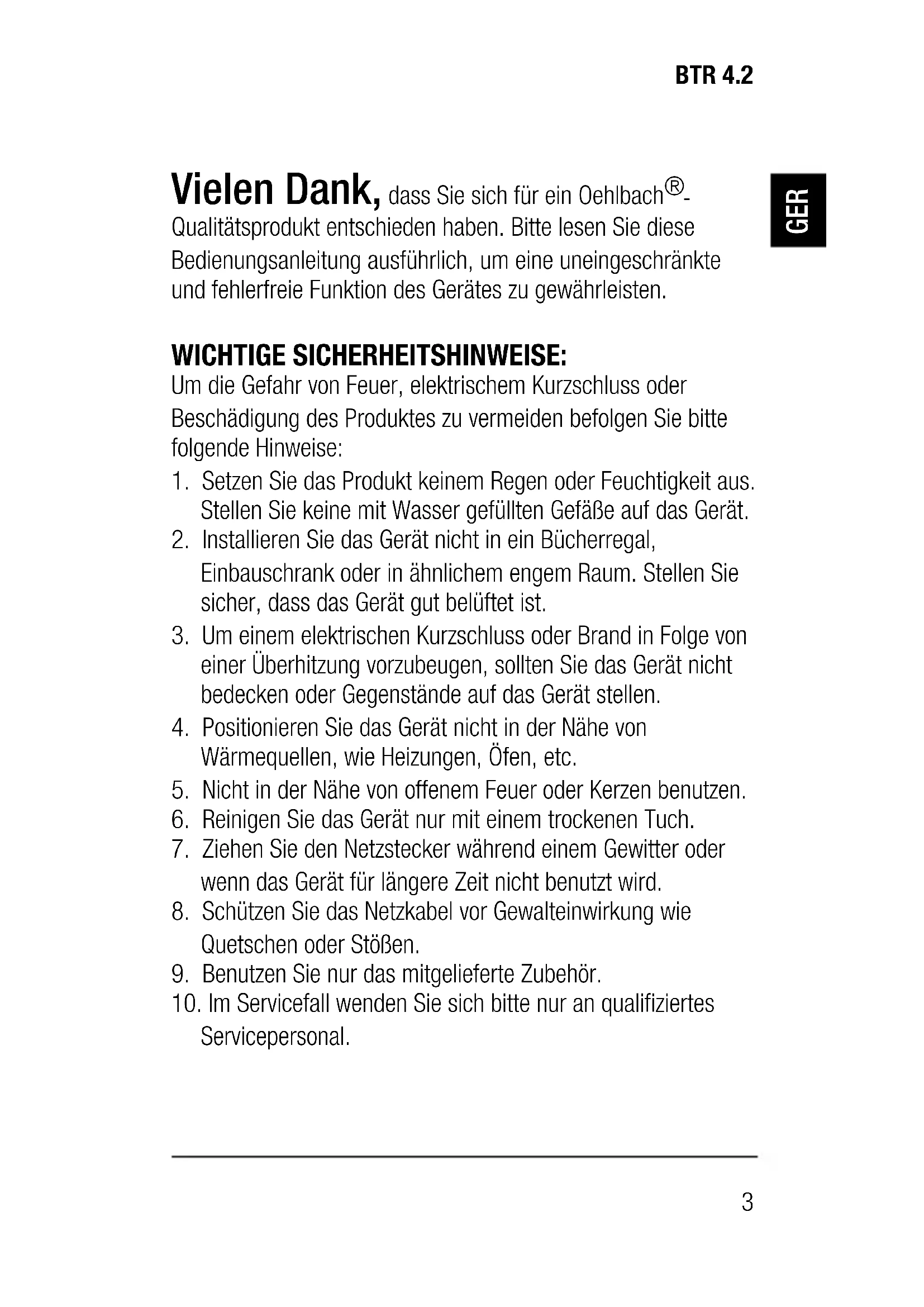

Vielen Dank, dass Sie sich für ein Oehlbach®-

Qualitätsprodukt entschieden haben.itte lessen Sie diese

Bedienungsanleitung ausfuhrlich, um eine uneingeschränkte und fehlerfreie Funktion des Gerätes zu gewährleisten.

WICHTIGESICHERHEITSHINWEISE:

Um die Gefahr von Feuer, elektrischem Kurzschluss oder

Beschädigung des Produktes zu vermeiden befolgen Sieitte folgende Hinweise:

1. Setzen Sie das Produkt keinem Regen oder Feuchtigkeit aus. Stellen Sie keine mit Wasser gefüllten Gefäße auf das Gerät.
2. Installieren Sie das Gerät nicht in ein Bucherregal, Einbauschrank oder in ähnlichem engem Raum. Stellen Sie sicher, dass das Gerät gut beluftet ist.
3. Um einem elektrischen Kurzschluss oder Brand in Folge von einer Überhitzung vorzubeugen, sollen den Sie das Gerät nicht bedecken oder Gegenstände auf das Gerät stellen.
4. Positionieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie Heizungen, Öfen, etc.
5. Nicht in der Höhe von offenem Feuer oder Kerzen benutzen.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Ziehen Sie den Netzstecker während einem Gewitter oder wenn das Gerät für längerere Zeit nicht benutzt wird.
8. Schützen Sie das Netzkabel vor Gewalteinwirkung wie Quetschen oder Stößen.
9. Benutzen Sie nur das mitgelieferte Zubehör.
10. Im Servicefall wenden Sie sichitte nur an qualifiziertes Servicepersonal.

EINHALTUNG VON EU-RICHTLINIEN

Dieses Produkt darf das CE-Zeichen führen. Es entspricht der EU-Niederspannungsrichtlinie 2014/35/EU; EURichtlinie 2014/30/EU über die elektromagnetische Verträglichkeit; EU-RoHS-Richtlinie 2011/65/EU; EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) 2012/19/EG.

Hiermit erklart die Firma Oehlbach Kabel GmbH, dass sich das Gerät Oehlbach BTR 4.2 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet.

Sie können eine kostenlose Kopie der Konformitätserklärung erhalten, indem Sie ihren Handler, den Vertrieb oder den Hauptsitz der Oehlbach Kabel GmbH kontaktieren. Die Kontaktinformationfinden Sie unter: http://www.oehlbach.com.

Die Konformitätserklarung finds Sie unter http://www.oehlbach.com im Downloadbereich des Gerätes.

Betriebsfrequenz: 2402-2480 MHz
Maximale ausgestrahnte Leistung gemäß EN 62479: 3,7 dBm

ENTSORGUNGSHINWEISE

Gemäß der europäischen Richtlinie 2012/19/EC,müssen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden.itte beachten Sie die lokalen Vorschriften und entsorgen Sie ihre Altgeräte nicht mit dem normalen Hausmull.

VERPACKUNGsinhalt

Oehlbach BTR 4.2 - Bluetooth Transceiver

• Toslink Kabel 0,5m

• Toslink/3,5mm Adapter
  · USB Kabel zur Spannungsvorsorgung - 1m

• Netzteil 5V/1A
  Bedienungsanleitung

Der Oehlbach BTR 4.2 ist ein Bluetooth 4.2 2in1 Adapter. Im Transmittermodus können Audiosignale optisch-digital oder analog angenommen und Schnurlos an einen Kopfhörer oder Aktivlautsprecher gesendet werden. Im Empfängermodus können ganz einfach Musik oder Toninhalte vom Smartphone, Tablet oder Computer empfangen und analog über die 3,5mm Schnittstelle ausgegeben werden. Beides geschieht dank aptX Unterstützung in CD-Quality. Durch das Low Latency Feature erreicht der BTR 4.2 eine äußert geringe Latenz von weniger als 40ms und gibt den Ton verzögerungsfrei weiter.

FUNKTIONEN

• 2in1 Bluetooth Adapter erhögbigt Senden und Empfangen in einem Gerät.
• Aktuelle Bluetooth Version 4.2.
  Die Class 1 Technologie ermöglich eine hohe Reichweite von über 20m.
• 3,5mm Schnittstelle für digital-optische und analoge Signale.
• aptX garantiert Audiübertragung in CD-Qualität.
  QualcommTrueWirelessStereo.
• Sehr geringe Latenz von weniger als 40ms dank Low Latency.
• Vergoldete Kontakte für perfekte Signalübertragung.
• Vielfältige Aufstellungsmöglichkeiten und eine flexible Nutzung.

SPEZifikATION

Reichweite: >20m (BT Class 1)

D/A Wandlung 16 Bit / 96 kHz

A/D Wandlung 16 Bit / 48 kHz

Temperaturbereich: 5 bis +50 °C

Zulässige rel. Luftfeuchtigkeit: 5 bis 90%

Spannungsversorgung: 5V

Abmessungen: 33 × 62 × 12 (B x H x T in mm)

Gewicht: 0,02kg

BEDIENUNG

Im Transmitter-Modus kann der BTR 4.2 mit anderen Bluetooth-fähigen Geräten verbunden werden, die einen Bluetooth-Empfänger verwenden, um Audiosignalechnurlos zu empfangen. Hier agiert der BTR 4.2 als Bluetooth-Sender:

1. Bevor Sie den BTR 4.2 mit Geräten koppeln sollenn andere Bluetooth-fähige Geräte ausgeschaltet werden. So kann eine problemlose Kopplung der Geräte gewährleistet werden
2. Stellen Sie den Wahlschalter des BTR 4.2 auf „TX“ und stellen Sie mit Hilfe des USB Kabels eine Spanningsversorgung her. Hierzu kann das mitgelieferte Netzteil oder eine USB-Schnittstelle mit 5V Spanningsversorgung verwendet werden.
3. Drücken Sie nun den Funktionsknopf des BTR 4.2 zweimal kurz hintereinander um in den Kopplungsmodus zu gelangen. Nun sollte die rote Funktionsteuchte Schnell blinken.

4. Der BTR 4.2 kann jetzt von anderen Bluetooth-fahigen Geräten gefunden werden und eine Kopplung ist möglich.

5. Wenn die Kopplung abgeschlossen ist blinkt die rote LED zweimal für eine Sekunde und Audiosignale können übertragen werden.

6. Um den BTR 4.2 auszuschalten halten Sie den Funktionsknopf für 3 Sekunden gedrückt.

Im Receiver-Modus kann der BTR 4.2 mit anderen Bluetooth-fähigen Geräten verbunden werden, die einen Bluetooth-Transmitter verwenden, um Audiosignalechnurlos zu senden. Hieragiert der BTR 4.2 als Bluetooth-Empfänger. Um den BTR 4.2 im Receiver-Modus zu verwenden, stellen Sie den Wahlschalterdes auf „RX“ und folgen Sie den zuvor genannten Anweisungenab Punkt drei.

FEHLERBEHEBUNG

Der BTR 4.2 kann nicht eingeschaltet werden

Bitte stellen Sie sicher, dass der BTR 4.2 über das USB-Kabel mit einer Spannungssquelle verbunden ist, die mindestens 500mA bereitstellt.

Der BTR 4.2 kann nicht mit einem anderen Geräten verbunden werden

a) Vergewissern Sie sich, dass das Bluetooth-Gerät während des Kopplungs-Modus nicht weiter als 1m entfernt ist.
b) Stellen Sie sicher, dass bei dem zu verbindenden Gerät Bluetooth aktiviert und im Such-/Kopplungsmodus ist.
c) Überprüfen Sie, ob Sie den richtigen Bluetooth-Modus (Receiver/Transmitter) gewählt haben.

Der BTR 4.2 ist mit einem Gerät verbunden, aber es ist nicht möglich Musik abzuspielen

a) Vergewissern Sie sich, dass beiden Geräte gekoppelt sind.itte beachten Sie, dass die Reichweite maximal 20m beträgt. Wenn sich Wände oder Gegenstände zwischen den Geräten befinden, verringert sich die Reichweite.
b) Stellen Sie sicher, dass die Lautstärkeregelung des Abspielgerätes zwischen 50 und 100% eingestellt ist.

GARANTIE

Wir gratulieren Ohnen! Durch ihre kluge Wahl sind Sie Besitzer eines OEHLBACH®-Produktes geworden. OEHLBACH®-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Diese hohe Qualitätstandardermöglich es, für diesen OEHLBACH®-Produkt 2 Jahre Garantie zu gewähren. OEHLBACH®-Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Wahrend der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhändler. Sollte es sich als notwendigerweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass

GER

das Produkt in einwandfreiier Originalverpackung verschickt wird,
- die Kaufquittung beigefegt ist.

1. Von der Garantie ausgenommen sind:

Leuchtmittel
Verschleibsteile
- Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.)
- Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrer Handlender reklamiert werden.)
- Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstan den sind.
- Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
- Folgeschäden an fremden Geräten
- Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

Gewicht: 0,02 ~kg
