Type de produit	Sonnette sans fil
Marque	SilverCrest
Modèle	HG01041A
Portée en champ libre	100 m
Bande de fréquence	433 MHz
Puissance de transmission max.	2 mW
Alimentation émetteur	1 pile 3 V CR2032 (incluse)
Alimentation récepteur	2 piles 1,5 V AA/LR6 (incluses)
Volume max. du récepteur	min. 73 dB à 1 m
Protection de l'émetteur	IPX4
Nombre de sonneries	Plus de 36 mélodies
Réglage du volume	5 niveaux (très fort à très faible)
Types de signal	Acoustique, optique ou les deux
Dimensions approximatives (récepteur)	8 x 8 x 3 cm
Dimensions approximatives (émetteur)	4 x 6 x 2 cm
Poids approximatif (récepteur avec piles)	100 g
Poids approximatif (émetteur avec pile)	50 g
Matériau du boîtier	Plastique
Fixation murale	Vis et chevilles fournies
Contenu de l'emballage	Émetteur, récepteur, piles, vis, chevilles, plaques de porte interchangeables, recouvre-plaque, mode d'emploi
Garantie	3 ans
Certification	Conforme aux directives 2014/53/UE et 2011/65/UE

FOIRE AUX QUESTIONS - HG01041A SILVERCREST

Comment installer les piles dans l'émetteur ?

Retirez la fixation arrière de l'émetteur, ouvrez le couvercle du boîtier à piles en tournant dans le sens contraire des aiguilles d'une montre, insérez une pile CR2032 (côté « + » vers le haut), refermez et fixez le support.

Comment synchroniser l'émetteur et le récepteur ?

Appuyez sur la touche de synchronisation du récepteur, puis sur la touche de sonnette de l'émetteur. Le témoin clignote en rouge et la sonnerie retentit si le signal acoustique est activé. Si cela ne fonctionne pas, répétez la procédure.

Comment changer la sonnerie ?

Appuyez sur la touche de sélection de sonnerie. Chaque pression fait défiler les mélodies. La dernière sélectionnée est mémorisée automatiquement. Plus de 36 sonneries sont disponibles.

Quelle est la portée maximale de la sonnette ?

La portée en champ libre est de 100 mètres. Dans les bâtiments, elle peut être réduite par les obstacles (murs, portes).

Que faire si la sonnette ne fonctionne pas ?

Retirez les piles de l'émetteur et du récepteur pendant environ 2 minutes, puis réinsérez-les et refaites la synchronisation. Cela réinitialise le système en cas d'interférences.

Comment régler le volume ?

Appuyez sur la touche VOL du récepteur pour faire défiler les 5 niveaux : très fort, fort, moyen, faible, très faible.

Comment nettoyer la sonnette ?

Nettoyez uniquement l'extérieur avec un chiffon doux et sec. N'utilisez jamais de liquides ou de produits nettoyants qui pourraient endommager l'appareil.

Peut-on monter la sonnette au mur ?

Oui, les vis et chevilles fournies permettent le montage mural de l'émetteur et du récepteur. Utilisez une perceuse et un tournevis. Suivez les illustrations dans la notice.

Quel type de piles utiliser ?

Pour le récepteur : 2 piles AA/LR6 1,5 V. Pour l'émetteur : 1 pile CR2032 3 V. Les piles sont incluses dans l'emballage.

La sonnette est-elle étanche ?

L'émetteur est protégé contre les projections d'eau avec un indice IPX4. Le récepteur n'est pas protégé, installez-le à l'abri de l'humidité.

MODE D'EMPLOI HG01041A SILVERCREST

Instructions de montage, d'utilisation et consignes de sécurité

CZ

BEZDRÁTOVÍ ZVONEK

Utilisation selon les prescriptions Page 35

Caracteristiques.. Page 35

Furniture. Page 36

Aperçu des pièces... Page 36

Sécurité Page 37

Instructions generales de sécurité Page 38

Consignes de sécurité relatives aux piles /

Insérer / remplacer les piles...... Page 41

Utilisation Page 42

Synchronisation émetteur / récepteur Page 42

Réglage du type de signal Page 43

Réglage du volume. Page 43

Selection de la sonnerie Page 44

Éliminer les erreurs Page 44

Nettoyage et entretien Page 45

Mise au rebut. Page 45

Informations

Déclaration de conformité UE simplifiée Page 47

Garantie

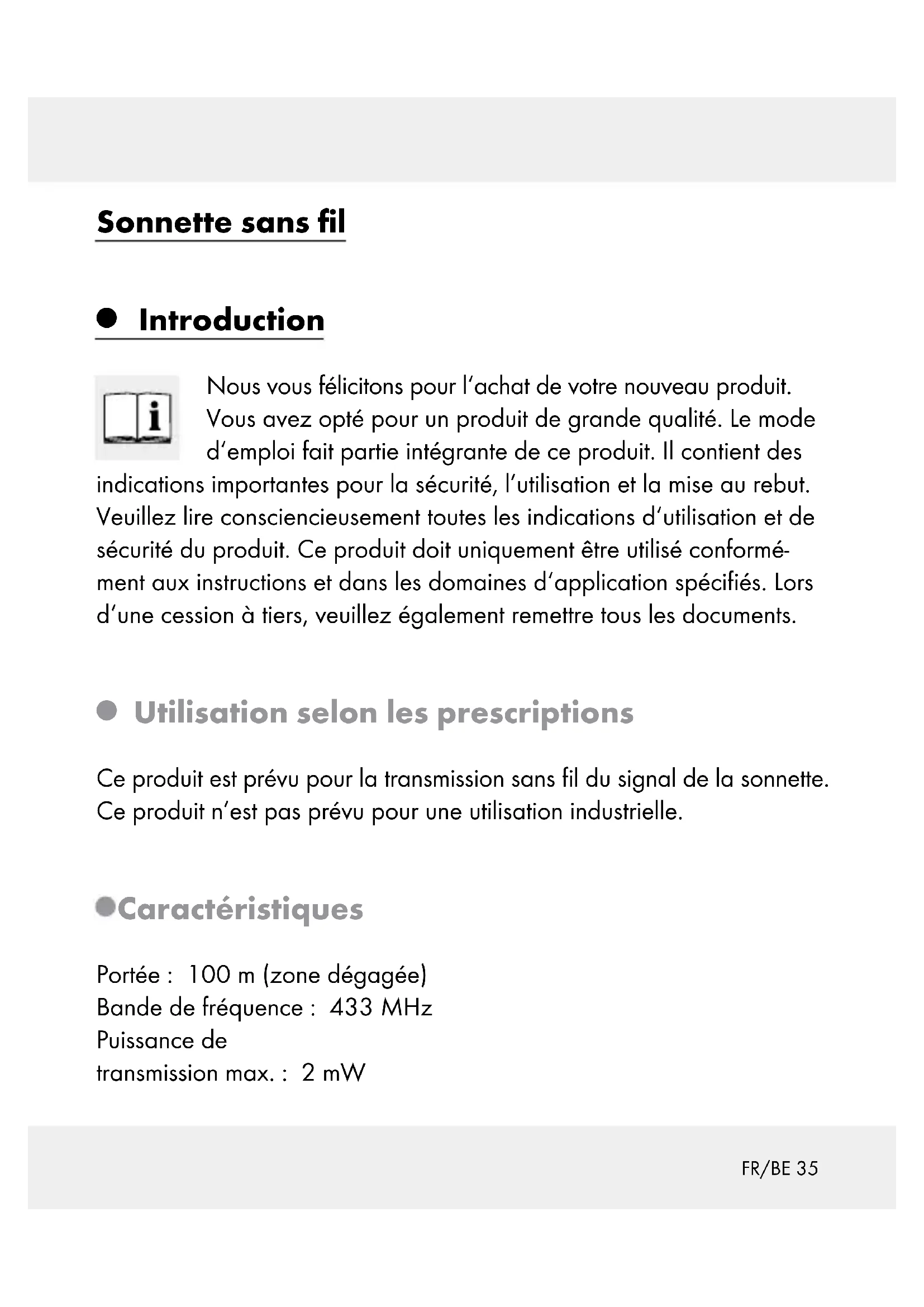

Sonnette sans fil

Introduction

Nos you felicitons pour I'achat de voire nouveau produit.

Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des

indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez tire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisation selon les prescriptions

Ce produit est prévu pour la transmission sans fil du signal de la sonnette.
Ce produit n'est pas prévu pour une utilisation industrielle.

Caracteristiques

Portee: 100 m (zone dégagée)

Bande de fréquence: 433 MHz

Puisance de

transmission max.: 2 mW

Types de piles: Récepteur: 2 × 1,5V (courant continu) (type AA/LR6),

Émetteur: 1 x 3 V (courant continu)
(type CR2032)

Récepteur: Volume du signal (avec le volume régle au max.) :

min. 73 dB (avec un écart d'1 m de l'appareil)

Émetteur: Protection:IPX4

Furniture

1 Émetteur
1 Récepteur
2 Piles 1,5 V= (courant continu), type AA (récepteur)
1 Pile 3 V= (courant continu), type CR2032 (emetteur)
3 Vis longues (pour le montage mural pour l'émetteur et le récepteur)
2 Vis courtes (pour l'émetteur)
3 Chevilles
5 Plaques de porte interchangeables (pour la sonnette)
1 Recouvre-plaque
1 Mode d'emploi

Aperçu des pièces

Récepteur (ill. A / B):

1 Témoin de signal

FR/BE36

2 Touche de synchronisation

3 Touche de volume (VOL)

4 Touche de selection de sonnerie

5 Interrupteur coulissant du type de signal (signal acoustique, signal optique, signal optique et signal acoustique)

6 Haut-parleur

7 Dispositif de suspension

8 Couvercle du boitier a piles

9 Boitier a piles

Émetteur (ill. C / D):

10 Témoin de signal
11 Plaque
12 Touche de sonnette
13 Boitier a piles
Fixation (pour montage mural)

15 Vis longue
16Cheville
17 Vis courte (pour l'émetteur)

Sécurité

A AVENTISSEMENT! Lisez l'ensemble des instructions de sécurité et des instructions. Les omissions, dans le cadre du respect des instructions

de sécurité et des instructions, peuvent cause un incendie et / ou des blessures graves.

CONSERVEZ POUR L'AVENIR L'ENSEMBLE DESINSTRUCTIONS DE SECURITE ET INSTRUCTIONS!

Instructions générales de sécurité

A AVERTISSEMENT! DANGER MORTEL ET D'ACCIDENT POUR DES ENFANTS PETITS ET

GRANDS! Ne jamais laisser des enfants sans surveillance

manipuler le matériel d'emballage. Il y a danger d'étouffement en raison de matériel d'emballage. Les enfants souvent sous-estiment les dangers. Laisser le produit hors de la portée des enfants. Ce n'estaucunjouet.

Le produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sure du produit et comprendment les risques liés à son utilisation. Les enfants ne doivent pas journé avec le produit. Le nettoyage et l'entretien du produit ne doit pas être effectués par des enfants laissés sans surveillance.
- Contrôlez toutes les pieces dans son intégralité. Lors du montage de pieces endommagées il y a danger de blessure.
- Contrôlez si toutes les pieces on été montées correctement. Il y a danger de blessures lors d'un montage incorrect.

Tenir le produit à l'écart de toute flâme nue ou source de chaleur (par ex. une bougie allumée).

Consignes de sécurité relatives aux piles/aux piles rechargeables

A AVENTISSEMENT! GARDER LES PILES HORS DE PORTÉE

DES ENFANTS! L'ingestion peut cause des brûlures chimiques, une perforation des tissus mous et la mort. De graves brûlures peuvent apparaitre dans les 2 heures suivant l'ingestion. Faire immédiatement appel à un médecin.

DANGER DE MORT! Rangez les piles / piles rechargeables hors de la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin!

RISQUE D'EXPLOSION! Ne rechargez jamais des piles non rechargeables. Ne court-circuitez pas les piles / piles rechargeables et / ou ne les ouvrez pas!

Autrement, vous risquez de provoquer une surchauffe, un incendie ou une explosion.

Ne jetez jamais des piles / piles rechargeables au feu ou dans l'eau.
Ne pas soumettre les piles / piles rechargeables à une charge mécanique.

Risque de fuite des piles / piles rechargeables

Évitez d'exposer les piles / piles rechargeables à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur

des radiateurs / exposition directe aux rayons du soleil.

Évitez tout contact avec la peau, les yeux ou les muqueuses! En cas de contact avec l'acide d'une pile, rincez la zone touchée à l'eau claire et consultez immédiatement un médecin!

PORTER DES GANTS DE PROTECTION! Les

pilese / piles rechargeables endommagées ou sujettes à des fuites peuvent provoquer des brûlures au contact de la peau. Vous doivent donc porter des gants ajustats pour les manipuler.

En cas de fuite des piles / piles rechargeables, retirez-les aussitôt du produit pour éviter tout endommagement.

Utilisez uniquement des piles / piles rechargeables du même type. Ne mélangez pas des piles / piles rechargeables usées et neuves!

Retirez les piles / piles rechargeables, si vous ne comptez pas utiliser le produit pendant une période prolongée.

Risque d'endommagement du produit

Exclusivement utiliser le type de pile / pile rechargeable spécifique.
■ Insérez les piles / piles rechargeables conformément à l'indication de polarité (+) et (-) indiquée sur la pile / pile rechargeable et sur le produit.
Nettoyez les contacts de la pile / pile rechargeable et du组成部分 à pile avant d'insérer la pile!
Retirez immédiatement les piles / piles rechargeables usées du produit.

Montage

Remarque : Veuillezsteroler l'ensemble des matieres aux composant I'emballage du produit.

Remarque: Pour le montage du produit, il vous faut un tournevis et une perceuse.

Remarque : uniquement utiliser les vis et chevilles fournies pour le montage.

Fixation du récepteur (voir ill. E)

Fixation de I'émetteur (voir ill. F)

- Mise en service

Insérer/remplacer les piles

Insérez les piles avant la mise en service du produit, afin d'assurer l'alimentation électrique.
PRUDENCE! Exclusivement utiliser le type de pile spécifique. Autrement, vous risquez d'endommager le produit.

Récepteur :

Enlever le couvercle du boitier à piles 8 sur la face posterieure.
Le cas échéant, enlever les piles usées.
Insérer 2 piles (1,5 V = Courant continu), type AA).

Remarque: vérifier que la polarité est correcte. Celle-ci est indiquée dans le boîtier à piles 9.

Fermer le boitier a piles 9.

Émetteur :

Enlever la fixation 14 sur la face posterieure de I'emetteur.
Ouvrir le boitier à piles [13], en tournant le couvercle du boitier à piles dans le sens contraire des aiguilles d'une montre.
Insérer une pile (3 V = courant continu), type CR 2032). Le côte marqué « + » doit être vers le haut.
Placer le couvercle du boitier à piles sur le boitier à piles [13] et le serrer en tournant dans le sens des aiguilles d'une montre.
Fixez de nouveau le support 14 sur la face arrriere de I'emetteur.

Utilisation

Synchronisation émetteur / récepteur

Proceder comme suit pour synchroniser l'émetteur et le récepteur :

Appuyer sur la touche de synchronisation 2
Appuyer sur la touche de sonnette 12, le témoin de signal 1 clignote en rouge. La sonnerie programmee retentit et le témoin de signal 1 s'eteint, lorsque le signal optique et acoustique é été selectionné à l'aide de l'interrupteur coulissant du type de signal 5.

Si le récepteur ne réagit pas comme décrit, appuyer de nouveau sur la touche de synchronisation 2. La fonction de synchronisation est terminée. Répéter la procédure de synchronisation.

L'émetteur indique la transmission du signal au récepteur par un bref clignotement du témoin de signal [10].

Réglage du type de signal

Le récepteur peut indiquer un signal de porte reçu, par une alarmé optique ou acoustique ou les deux.

A l'aide de l'interrupteur coulissant du type de signal 5, selectionnez pour définir si le signal doit etre indique par une alarmacoustique ou optique ou les deux.

Réglage du volume

Appuyer sur la touche de volume (VOL) 3, jusqu'à ce que le volume désiré soit régle. Le volume peut être régle sur 5 niveaux : très fort, fort, moyen, faible, très faible.

- Sélection de la sonnerie

Remarque: la sonnette de porte dispose de plus de 36 différentes sonneries.

Appuyer sur la touche de selection de la sonnerie 4. La première sonnerie retentit.
Appuyer de nouveau sur la touche de selection de la sonnerie 4 pour passer à la sonnerie suivante.
Répéter jusqu'à ce que la sonnerie désirée soit selectionnée. La dernière sonnerie sélectionnée est mémorisée automatiquement.

- Éliminer les erreurs

En raison de l'influence d'intempéries extraordinaires (p. ex. en raison d'un champ électromagnétique très fort) le produit ne fonctionnera plus correctement. Dans ce cas, retirez les piles de l'émetteur et du récepteur pendant env. 2 minutes. Procedez ensuite comme il est décrit sous « Synchroniser émetteur / récepteur »

Les décharges électrostatiques peuvent provoquer des défaillances du fonctionnement. Retirez un instant les batteries, lors de son apparition, et réintroduisez-les. Procedez ensuite comme il est décrit sous « Synchroniser émetteur / récepteur »

Nettoyage et entretien

N'utilisez enaucun cas de liquides ni de produits nettoyants,ceux-ci endommageraient le produit.
Nettoyez uniquement l'extérieur du produit à l'aide d'un chiffon doux et sec.

Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales. Le «point vert» n'est pas valable en Allemagne.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abbreviations (a) et des chiffres (b) ayant la signification suivante : 1-7 : plastiques / 20-22 : papiers et cartons / 80-98 : matériaux composite.

Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.

Votre mairie ou votre municipalité vous renseigneront sur les possibités de mise au rebut des produits usages.

Afin de contribuer à la protection de l'environnement, veillez ne pas jeter votre produit usageé dans les ordures menagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Les piles / piles rechargeables défectueuses ou usages doivent être recyclées conformément à la directive 2006/66/CE et ses modifications. Les piles et / ou piles rechargeables et / ou le produit doivent être returnés dans les centres de collecte proposés.

Pollution de l'environnement par la mise au rebut incorrecte des piles / piles rechargeables!

Les piles / piles rechargeables ne doivent pas etre mises au rebut avec les ordures menagères. Elles peuvent contenir des métaux lourds toxiques et doivent etre considérées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb. Pour cette raison, veuillez always déposer les piles / piles rechargeables usages dans les conteneurs de recyclage communaux.

- Informations

- Déclaration de conformité UE simplifiée

Par la presente, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, ALLEMAGNE, déclare que le produit sonnette sans fil HG01041A, HG01041B, est conforme aux directives 2014/53/UE et 2011/65/UE.

La déclaration de conformité européen est disponible en version complète à l'adresse Internet suivante: www.owim.com

Vous pouvez au besoin télécharger ces documents sur le site www.owim.com.

Garantie

Le produit a été fabriqué selon des critères de qualité stricts et contrôle consciencieusement avant sa livraison. En cas de défaillance, vous étés en droit de returner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficiaie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conservever le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication avait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défailleant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pieces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pieces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.

C∈IPX4
