BEDIENUNGSANLEITUNG HG01041A SILVERCREST

Montage-, Bedienungs- und Sicherheitshinweise

FR BE

SONnette SANS FIL

Bestimmungsgemäß Verwendung. 6

Technische Daten. 6

Lieferumfang. 7

Teileübersicht .Seite 7

Sicherheit . 8

Allgemeine Sicherheitshinweise . 9

Sicherheitshinweise für Batterien/Akkus. 10

Montage. 11

Inbetriebnahme .Seite 12

Batterien einlagen / wechseln. 12

Bedienung . 13

Sender / Empfänger synchronisieren . 13

Signalart einstellen. 14

Lautstärke einstellen . 14

Signalton auswahlen . 14

Fehler beseitigen . 15

Reinigung und Pflege. 15

Entsorgung . 15

Information .Seite 17

Vereinfache EU-Konformitätserklung. 17

Garantie . 18

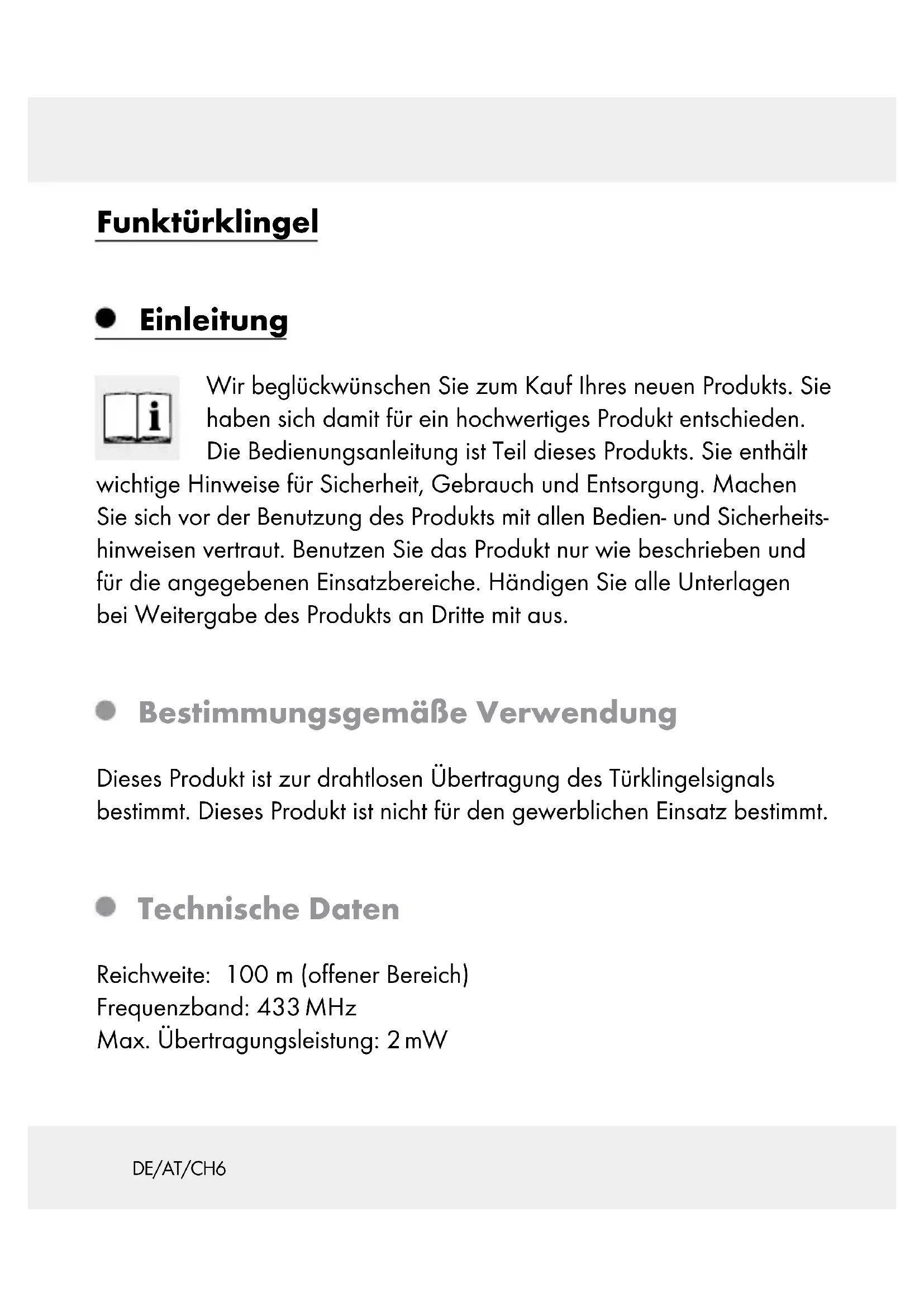

Funkürklingel

Einleitung

Wir beträckwūnschen Sie zum Kauf ihrer neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil desses Produkts. Sie enthalt

wichtigige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieses Produkt ist zur drahtlosen Übertragung des Turklingelsignals bestimmt. Dieses Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Technische Daten

Reichweite: 100 m (offener Bereich)

Frequenzband: 433 MHz

Max. Übertragungsleistung: 2 mW

Batteriotypen: Empfänger: 2 × 1,5 ~V = (Gleichstrom) (Typ AA/LR6),

Sender: 1 × 3V (Gleichstrom) (Typ CR2032)

Empfänger: Signaltonlautstärke (bei max. Lautstärkeeinstellung):

min. 73 dB (bei Geräteabstand von 1 m)

Sender: Schutzart: IPX4

- Lieferumfang

1 Sender
1 Empfänger
2 Batterien 1,5 V = (Gleichstrom), Typ AA (Empfänger)
1 Batterie 3 V= (Gleichstrom), Typ CR2032 (Sender)
3 Lange Schrauben (zur Wandmontage für Sender und Empfänger)
2 kurze Schrauben (für Sender)
3 Dübel
5 austauschbare Namensschilder (für die Turklingel)
1 Klingelschildabdeckung
1 Bedienungsanleitung

Teileübersicht

Empfänger (Abb. A/B):

1 Signalanzeige
2 Synchronisationstaste
3 Lautstärketaste (VOL)

4 Klingelton-Ausbwahltaste
5 Signalart-Schiebeschalter (akustisches optisches optisches und akustisches Signal)
6 Laufsprecher
7 Aufhängevorrichtung
8 Batteriefachdeckel
9 Batteriefach

Sender (Abb. C/D):

10 Signalanzeige
11 Namensschild
12 Klingeltaste
13 Batteriefach
14 Halterung (für Wandmontage)

Montage (Abb. E/F):

15 Lange Schraube
16Dübel
17 kurze Schraube (für den Sender)

Sicherheit

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitshinweise

LEBINSWANDJUNFALLGGEFAHR

FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es

besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder untersätzen*häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Es ist kein Spielzeug.

• Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
  Kontrollieren Sie alle Teile auf ihre Universehrtheit. Bei der Montage beschädigter Teile besteht Verletzungsgefahr.
  ■ Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.
  Halten Sie das Produkt von offenem Feuer bzw. Hitzequellen (z. B. brennende Kerzen) fern.

Sicherheitshinweise für Batterien/Akkus

WARNING! BATTERIEN AUSSERHALB DER REICHWEITE VON KINDERN AUFBEWAHREN! Das Verschlucken kann chemische Verbrennungen, Perforation von Weichteilgewebe und den Tod verursichen. Schwere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten. Sofort einen Arzt aufsuchen.

LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare

Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht.

Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.
Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien / Akkus

• Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
• Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!

SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene

oder beschädigte Batterien / Akkus konnen bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie

deshalb in thisem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sienicht alte Batterien / Akkus mit neuen!
Entfernen Sie die Batterien / Akkus, wenn das Produkt längerere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp!
- Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein.
Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlagen!
Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

Montage

Hinweis: Entfernen Sie s amtliches Verpackungsmaterial vom Produkt. Hinweis: Für die Montage des Produkts benötgigen Sie einen Schraubendreher und eine Bohrmschine.

Hinweis: Verwenden Sie für die Montage nur die mitgelieferten Schrauben und Dübel.

Empfänger anbringen (siehe Abb. E)
Sender anbringen (siehe Abb. F)

Inbetriebnahme

- Batterien einlagen/wechseln

• Legen Sie vor der Inbetriebnahme des Produkts Batterien zur Energieversorgung ein.

VORSICHT! Verwenden Sie ausschließlich den angegebenen Batterietyp. Andernfalls drohen Beschädigungen des Produkts.

Empfänger:

Entfernen Sie den Batteriefachdeckel 8 auf der Rückseite.
Entfernen Sie ggf. verbrauchte Batterien.
- Legen Sie 2 Batterien (1,5 V= (Gleichstrom), Typ AA) ein.

Hinweis: Achten Sie damit auf die richtige Polarität. Diese wird im Batteriefach 9 angezeigt.

SchlieBen Sie das Batteriefach 9.

Sender:

Entfernen Sie die Halterung 14 auf der Rückseite des Senders.

Öffnen Sie das Batteriefach 13, indem Sie den Batteriefachdeckel gegen den Uhrzeigersinn drehen.
- Legen Sie eine Batterie (3 V= (Gleichstrom), Typ CR 2032) ein. Die mit „+“ markierte Seite muss nach oben zeigen.
- Legen Sie den Batteriefachdeckel auf das Batteriefach 13 und drehenihn im Uhrzeigersinn fest.
Befestigen Sie die Halterung [14] wieder auf der Rückseite des Senders.

Bedienung

- Sender/Empfänger synchronisieren

Synchronisieren Sie Sender und Empfänger wie folgt:

Drucken Sie die Synchronisationstaste 2.
Drücken Sie die Klingelta12, die Signalanzeige 1 blinkt rot. Der programmierte Signalton eront und die Signalanzeige 1 erlischt, wenn das optische und akkustische Signal ausgewählt wurde mithilfe des Signalart-Schiebeschalters 5.
Wenn der Empfänger nicht reagiert wie beschreiben, drücken Sie die Synchronisationstaste 2 erneut, um die Synchronisationsfungtion zu beenden und wiederholen Sie den Synchronisationsvorgang.

Der Sender zeigt die Übertragung des Signals an den Empfänger mit einem kurzen Aufblinken der Signalanzeige 10 an.

- Signalart einstellen

Der Empfänger kann ein empfangenes Tursignal entweder akustisch oder optisch oder sowohl optisch als auch akustisch anzeigen.

Wahlen Sie mithilfe des Signalart-Schiebeschalte aus, ob das Signal akustisch oder optisch oder sowohl optisch als auch akustisch angezeigt werden soll.

Lautstärke einstellen

Drücken Sie die Lautstärketaste (VOL) bis die gewünschte Lautstärke erreicht ist. Es gibt insgesamt 5 mögliche Lautstärkeeinstellungen: sehr laut, laut, mittel, leise, sehr leise.

- Signalton auswahlen

Hinweis: Die Turklingel verfügt über 36 entsprechliche Signtöne.

Drücken Sie die Klingelton-Ausbwalttaste 4. Der erstige Signatoren erklingt.
Drücken Sie die Klingelton-Ausbwahltsäne 4 erneut, um zum nachsten Signalton zu gelangen.
Wiederholen Sie diesen Vorgang, bis Sie ihren gewünschten Signalton ausgewählten haben. Der zuletzt ausgewählte Signalton wird automatisch gespeichert.

Fehler beseitigen

Nach Einfluss von außergewöhnlichen Umweltbedingungen (z.B. einem starken elektromagnetischen Feld) Funktioniert das Produkt möglicherweise nicht mehr einwandfrei. Entnahmen Sie in thisem Fall aus Sender und Empfänger die Batterien für ca. 2 Minuten. Verfahrens Sie anschließend wie unter „Sender / Empfänger synchronisieren" beschreiben.

Elektrostatice Entladungen können zu Funktionstörungen führen. Entfernen Sie bei solchen Funktionstörungen kurzzeitig die Batterie und setzen Sie sie erneut ein. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren" beschreiben.

Reinigung und Pflege

• Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Produkt beschädigen.
  Reinigen Sie das Produkt nur außerlich mit einem weichen, trockenen Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recyclelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen darüber.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giffige Schwermetalle enthalten und unterliegen der Sondermüß-behandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer communalen Sammelstelle ab.

Information

Vereinfache EU-Konformitätserklärung

Hiermit erklärt OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, dass das Produkt Funktürklingel HG01041A, HG01041B, den Richtlinien 2014/53/EU und 2011/65/EU unterliegt. Der vollständige Text der EU-Konformitäserklärung ist unter der folgenden Internetadresse verfügbar: www.owim.com

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln theses Produkte stehen ihren gegen den Verkäufe des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlage wird als Nachweis fur den Kaufbenötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
