BEDIENUNGSANLEITUNG Wireless Doorbell SILVERCREST

Bedienungs- und Sicherheitshinweise

F

DE/AT/CH Bedienungs- und Sicherheitshinweise

6

Introduction

Modtager (illust. A/B):

Bestimmungsgemäbe Verwendung. 88
Technische Daten.. 88
Lieferumfang. 89
Teileübersicht. 89

Sicherheit .90

Allgemeine Sicherheitshinweise. 91
Sicherheitsinweise zu Batterien. 92

Montage. 93

Inbetriebnahme

Batterien einlagen/wechseln. 94

Bedienung

Sender / Empfänger synchronisieren . 95
Signalart einstellen . 95
Lautstärke einstellen. 96
Signalton auswahlen. 96
Fehler beseitigen. 96

Reinigung und Pflege . 97

Entsorgung. 97

Information

Konformitätserklarung . 98

Garantie . 99

DE/AT/CH 87

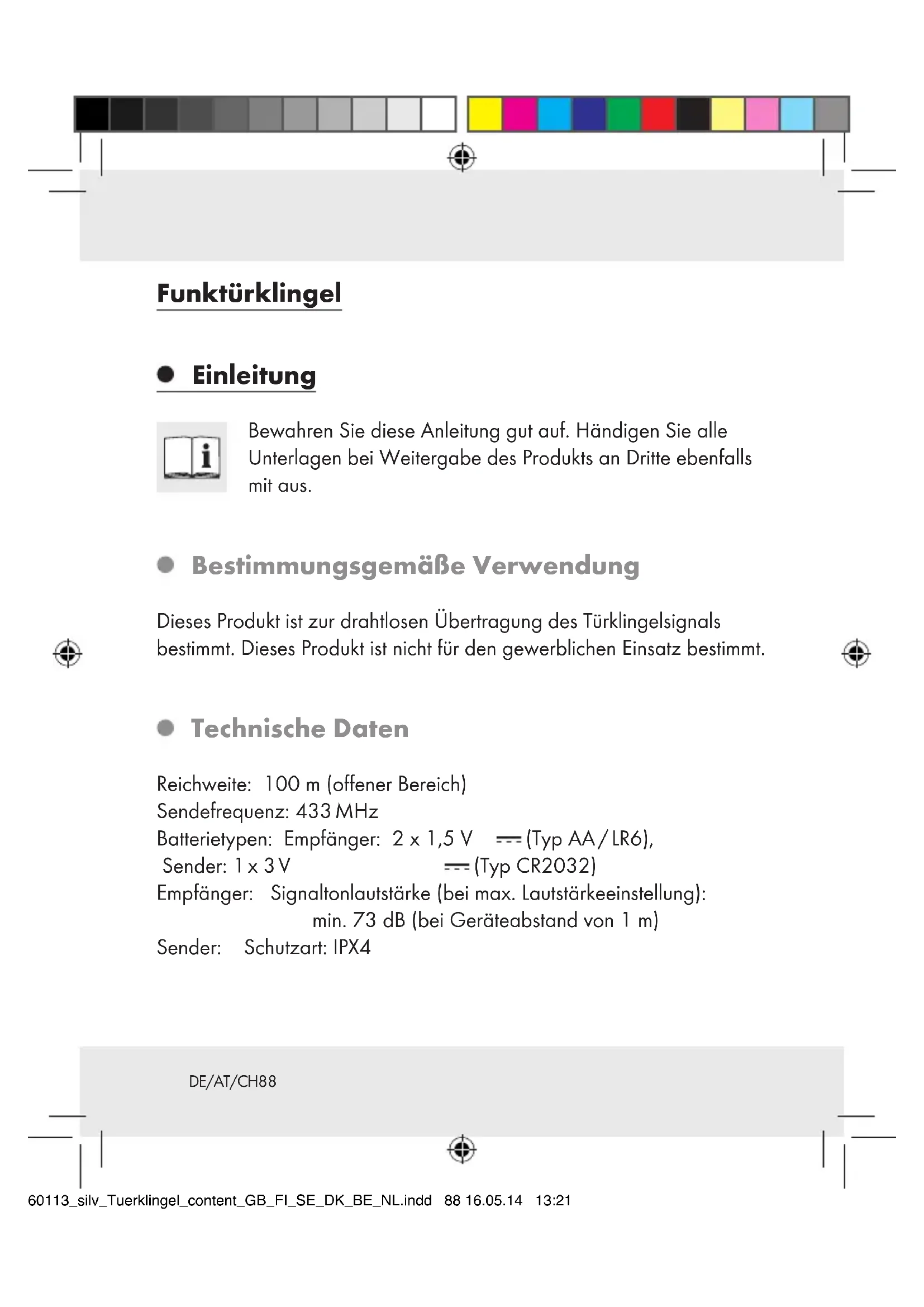

Funkürklingel

Einleitung

Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfls mit aus.

Bestimmungsgemäß Verwendung

Dieses Produkt ist zur drahtlosen Übertragung des Turklingelsignals bestimmt. Dieses Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Technische Daten

Reichweite: 100 m (offener Bereich)

Sendefrequency: 433 MHz

Batterietype: Empfänger: 2 × 1,5V = (TypAA / LR6)

Sender: 1× 3V （TypCR2032)

Empfänger: Signaltonlautstärke (bei max. Lautstärkeeinstellung): min. 73 dB (bei Geräteabstand von 1 m)

Sender: Schutzart: IPX4

DE/AT/CH88

- Lieferumfang

1 Sender
1 Empfänger
1 Standfuß (für den Empfänger)
2 Batterien 1,5 V---, Typ AA (Empfänger)
1 Battery 3 V---, Typ CR2032 (Sender)
3 Schrauben (für Sender und zur Wandmontage des Empfängers)
3 Dubel
5 austauschbare Namensschilder (für die Turklingel)
1 Klingelschildabdeckung
1 Bedienungsanleitung

Teileübersicht

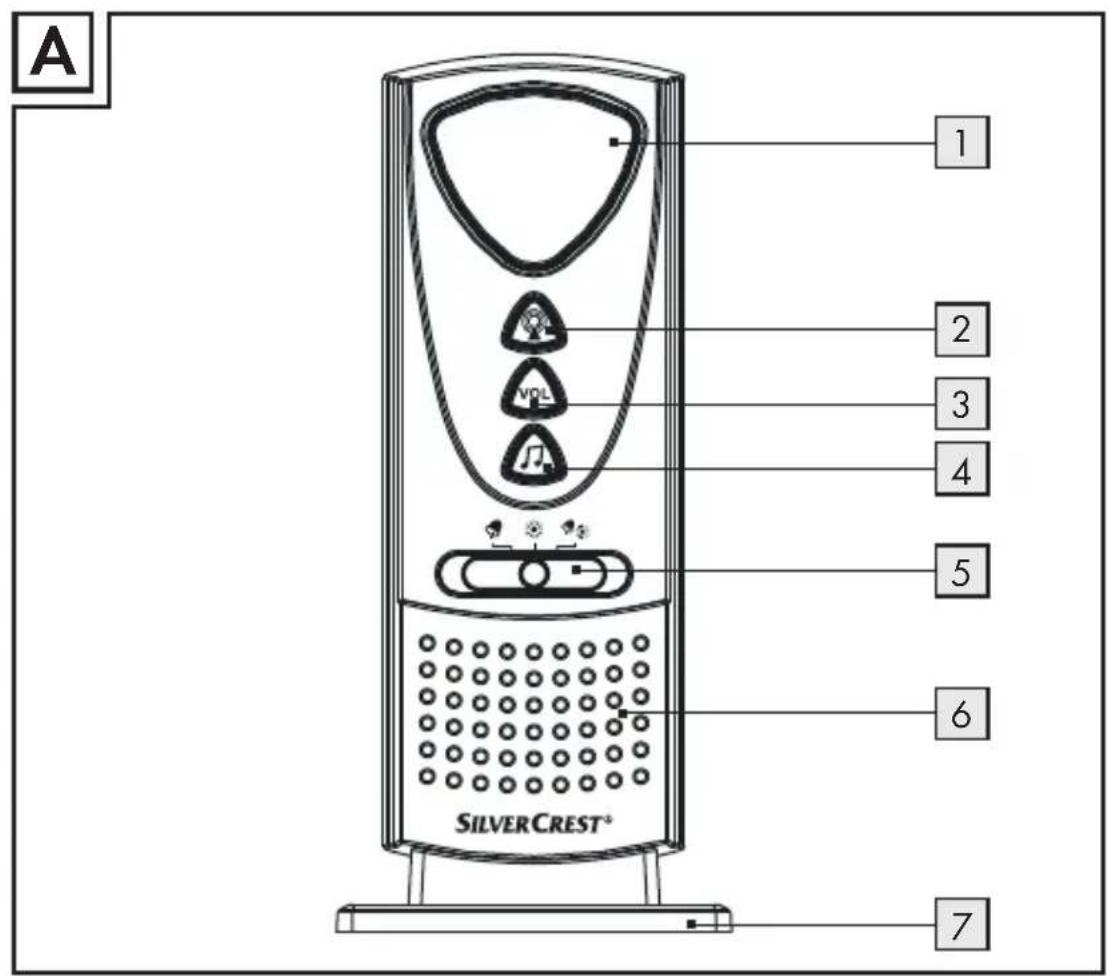

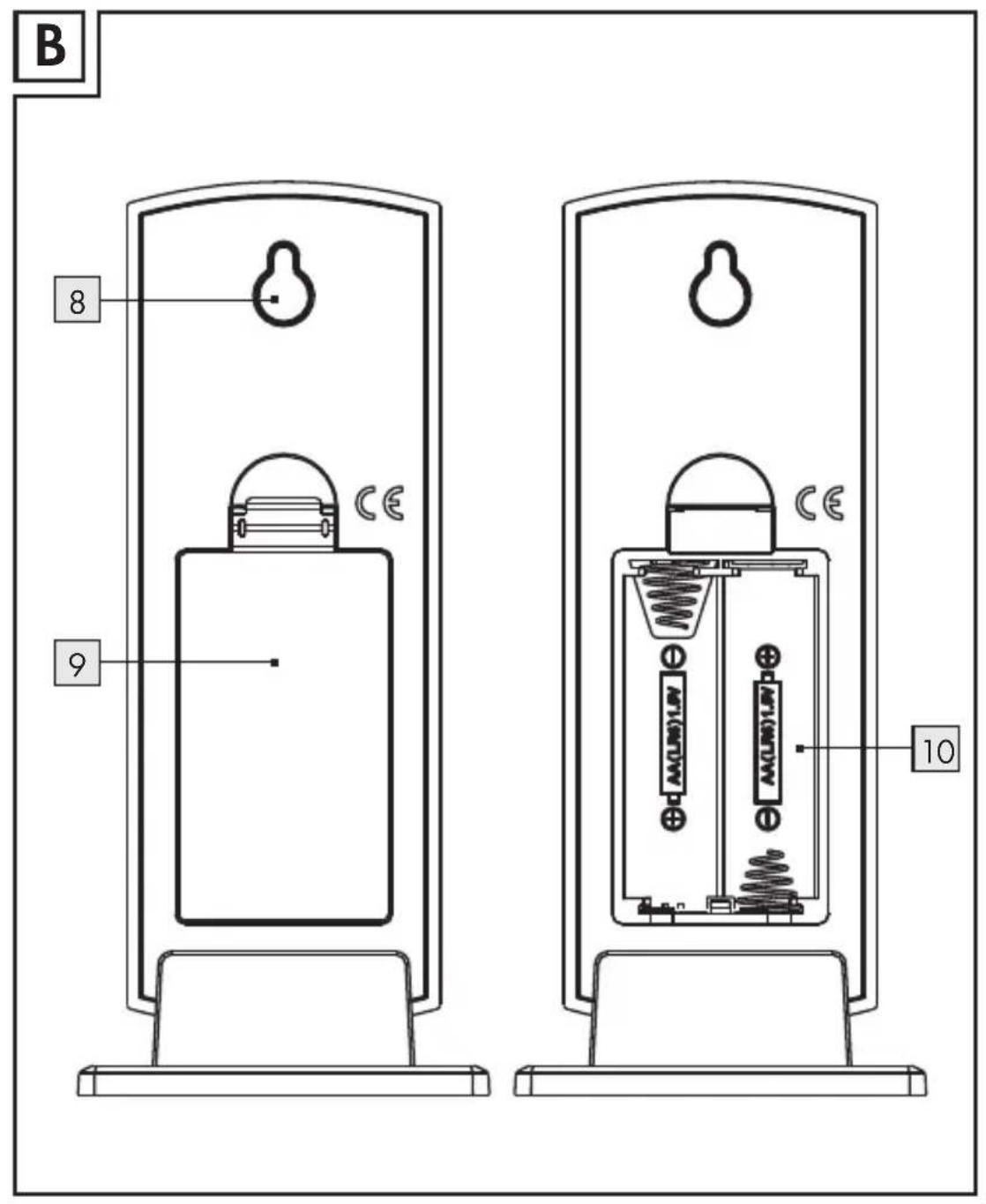

Empfänger (Abb. A/B):

1 Signalanzeige
2 Synchronisationstaste
3 Lautstärketaste
4 Klingelton-Ausbwahltaste
5 Signalart-Ausbwalt taste (optisches, akustisches, optisches und akustisches Signal)
6 Laufsprecher
7 StandfuB
8 Aufhängevorrichtung

9 Batteriefachdeckel
10 Batteriefach

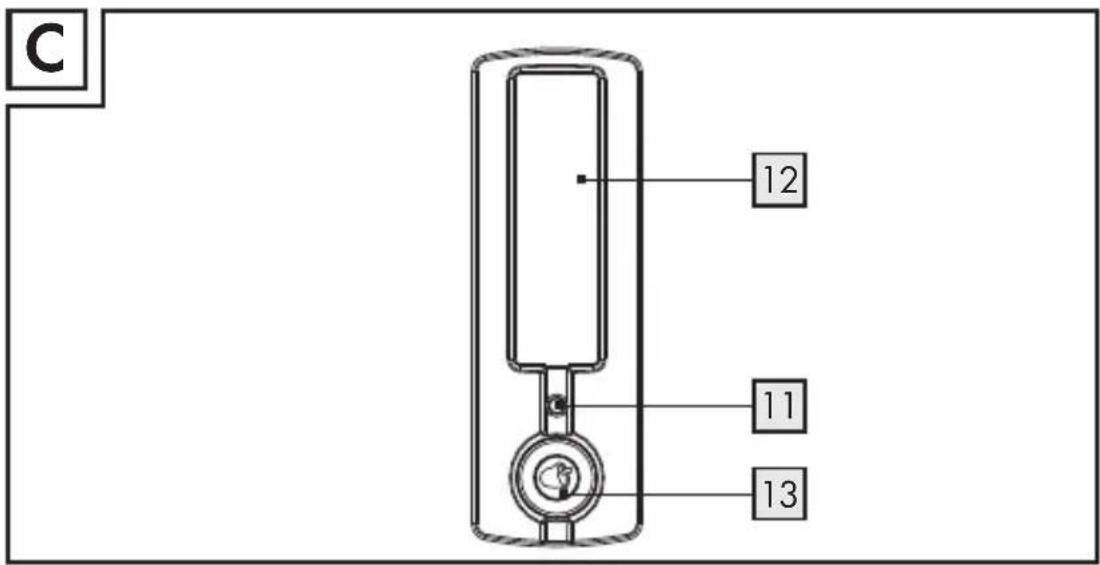

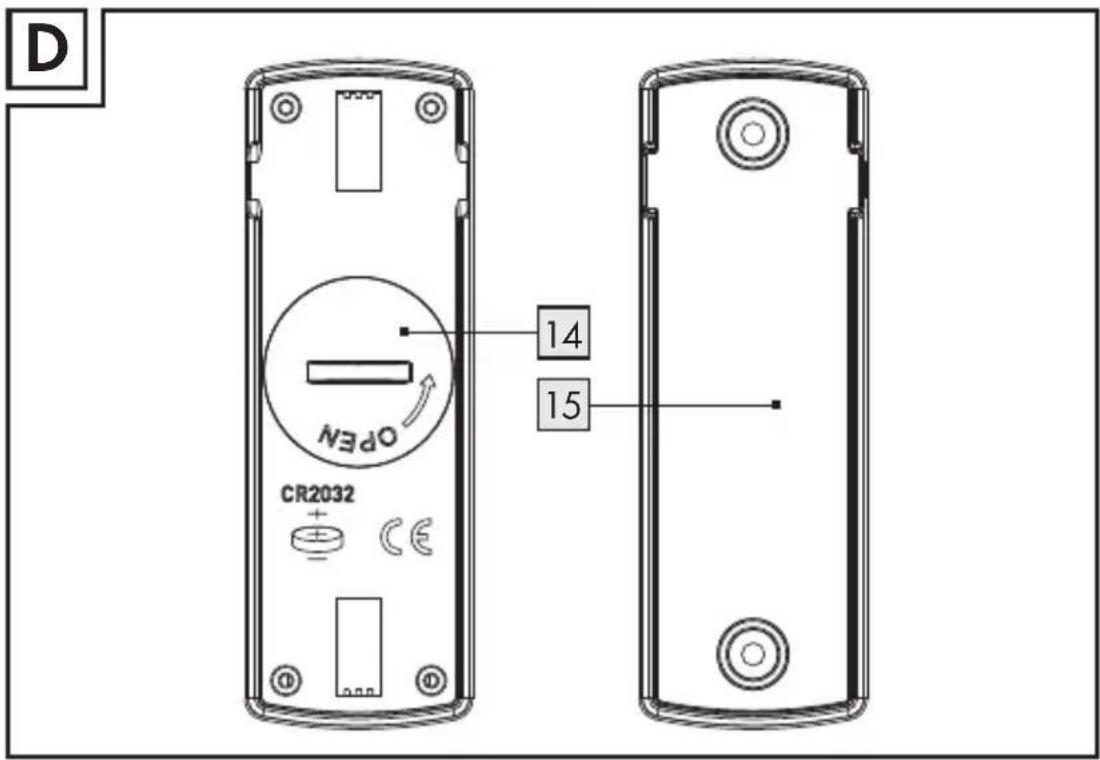

Sender (Abb. C/D):

11 Signalanzeige
12 Namensschild
13 Klingeltaste
14 Batteriefach
15 Halterung (für Wandmontage)

Montage (Abb. E/F):

16 Schraube
17 Dübel
18 Schraube (für den Sender)

Sicherheit

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

DE/AT/CH90

Allgemeine Sicherheitseinweise

FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder

niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es

besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder untersätzen früig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Es ist kein Spielzeug.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
  Kontrollieren Sie alle Teile auf ihre Universehrtheit. Bei der Montage beschädigter Teile besteht Verletzungsgefahr.
  Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.
• Halten Sie das Gerät von offenem Feuer bzw. Hitzequellen (z.B. brennende Kerzen) fern.

DE/AT/CH91

Sicherheitshinweise zu Batterien

A WARNUNG! LEBENSGEFAHR! Batterien können verschlucht werden, was lebensgefährlich sein kann. Nehmen Sie sofort arztliche Hilfe in Anspruch, wenn eine Batterie verschlucht wurde.
EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf, schlieben Sie sie nicht kurz und / oder öffnen Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.
■ Werfen Sie Batterien niemals ins Feuer oder Wasser. Die Batterien können explodieren.
Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr!
Tauschen Sie immer alle Batterien gleichzeitig aus und setzen Sie nur Batterien des gleichen Typs ein.
- Verwenden Sie keine entsprechenden Typen oder gebrauchte und neue Batterien miteinander.
- Batterien gehoren nicht in den Hausmull. Entsorgen Sie verbrauchte Batterien umweltgerecht.
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien ordnungsgemäß zu entsorgen!
- Halten Sie Batterien von Kindern fern, werfen Sie Batterien nicht ins Feuer, schreiben Sie Batterien nicht kurz undnehmen Sie sie nicht auseinander.
■ Bei Nichtbeachtung der Hinweise konnen die Batterien über ihre Endspannung hinaus entladen werden. Es besteht dann die Gefahr

DE/AT/CH92

des Auslaufens. Falls die Batterien in ihrem Gerät ausgelaufen sein sollenen, entnehmer Sie diese sofort, um Schäden am Gerät vorzubeugen!

■ Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure spulen Sie die betroffene Stelle mit reichlich Wasser ab und / oder suchen Sie einen Arzt auf!
- Verwenden Sie keine aufladbaren Batterien.
SchlieBen Sie die Anschlusspole keinesfalls kurz.
- Verwenden Sie niemals gebrauchte und neue Batterien zusammen.
Entfernen Sie die Batterie, wenn sie langere Zeit nicht verwendet wurde, aus dem Gerät.
Achten Sie beim Einlagen auf die richtige Polarität!

Montage

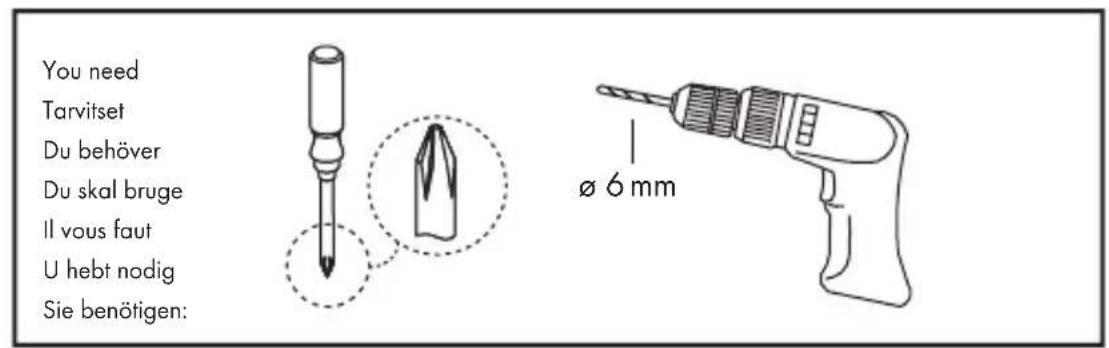

Hinweis: Für die Montage der Turklingel benöttigen Sie einen Schraubendreher und eine Bohrmschine.

Hinweis: Verwenden Sie für die Montage nur die mitgelieferten Schrauben und Dubel.

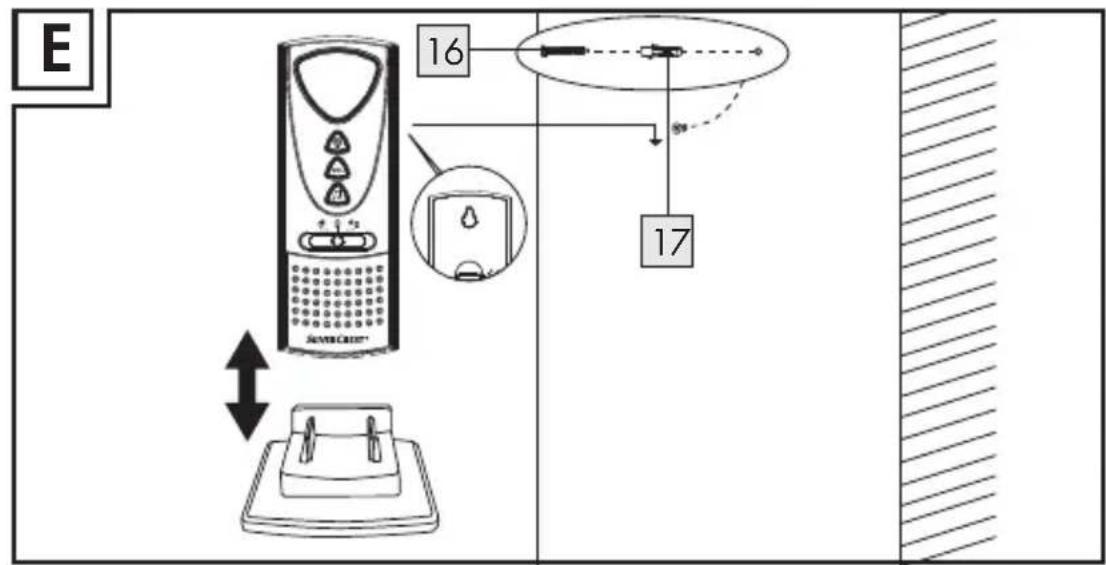

Empfänger anbringen (siehe Abb. E)

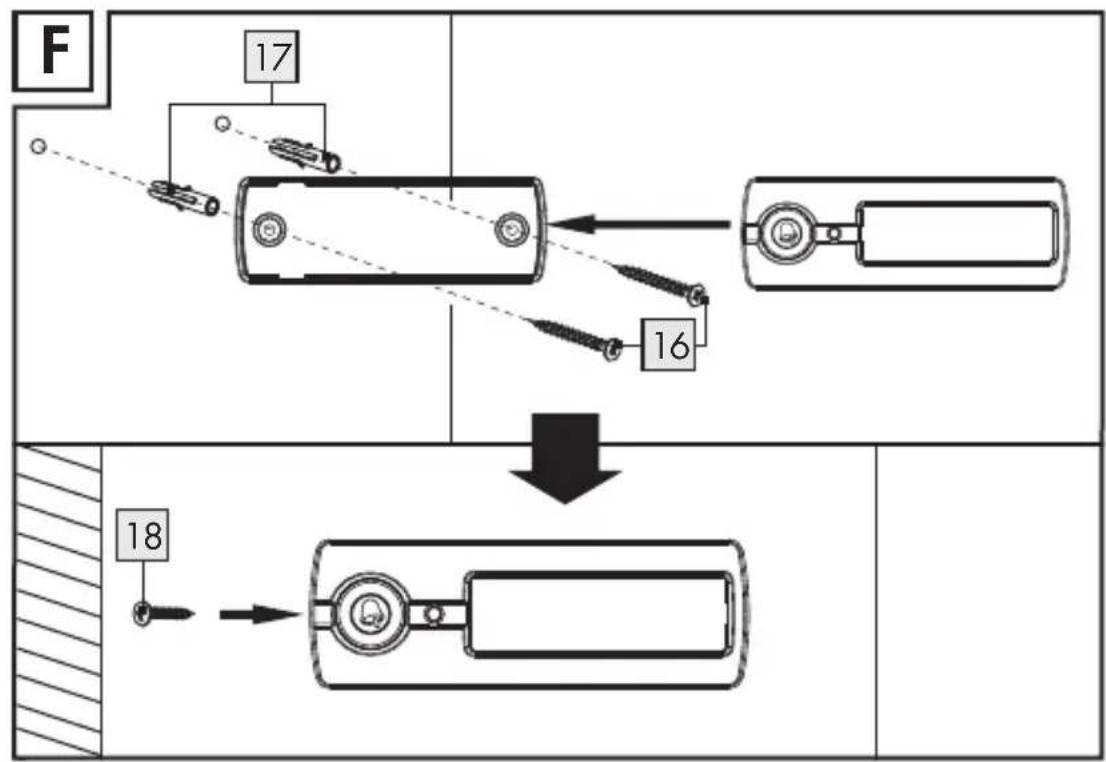

Sender anbringen (siehe Abb. F)

DE/AT/CH 93

Inbetriebnahme

- Batterien einlagen/wechseln

• Legen Sie vor der Inbetriebnahme des Gerätes Batterien zur Energieversorgung ein.
  VORSICHT! Verwenden Sie ausschließlich den angegebenen Batterietyp. Andernfalls drohen Beschädigungen des Produkts.

Empfänger:

Entfernen Sie den Batteriefachdeckel auf der Rückseite.
Entfernen Sie ggf. verbrauchte Batterien.
- Legen Sie 2 Batterien (1,5 V=Typ AA) ein.

Hinweis: Achten Sie damit auf die richtige Polarität. Diese wird im Batteriefach 10 angezeigt.

SchlieBen Sie das Batteriefach 10.

Sender:

Entfernen Sie die Halterung 15 auf der Rückseite des Senders.
Öffnen Sie das Batteriefach [14] indem Sie den Batteriefachdeckel gegen den Uhrzeigersinn drehen.
□ Legen Sie eine Batterie (3 V=Typ CR 2032) ein. Die mit „+“ markierte Seite muss nach oben zeigen.
- Legen Sie den Batteriefachdeckel auf das Batteriefach [14] und drehen ihm im Uhrzeigersinn fest.
Befestigen Sie die Halterung 15 des Senders wieder auf der Rück-nde des Geräts.

DE/AT/CH94

Bedienung

- Sender/Empfänger synchronisieren

Synchronisieren Sie Sender und Empfänger wie folgt:

Drucken Sie die Synchronisationstepe.
Drücken Sie die Klingeltasse, die Signalanzeige 1 blinkt rot. Der programmierte Signatlon eront und die Signalanzeige 1 erlischt.
Wenn der Empfänger nicht reagiert wie beschreiben, drücken Sie die Synchronisationstaste 2 erneut, um die Synchronisationsfungtion zu beenden und wiederholen Sie den Synchronisationsvorgang.

Der Sender zeigt die Übertragung des Signals an den Empfänger mit einem kurzen Aufblinken der Signalanzeige 11 an.

- Signalart einstellen

Der Empfänger kann ein empfangenes Tursignal entweder optisch oder akustisch oder sowohl optisch als auch akustisch anzeigen.

Wahlen Sie mithilfe der Signalart-Ausbwahltas aus, ob das Signal optisch oder akustisch oder sowohl optisch als auch akustisch angezeigt werden soll.

DE/AT/CH 95

Lautstärke einstellen

Drücken Sie die Lautstärketaste 3, bis die gewünschte Lautstärke erreicht ist. Es gibt insgesamt 5 mögliche Lautstärkeeinstellungen: sehr laut, laut, mittel, leise, sehr leise.

- Signalton auswahlen

Hinweis: Die Turklingel verfügt über 36 entsprechliche Signtöne.

Drücken Sie die Klingelton-Ausbwahltaste 4. Der erstige Signatlon erklingt.

Drücken Sie die Klingelton-Ausbahltaste erneut, um zum nachsten Signalton zu gelangen.

Wiederholen Sie diesen Vorgang, bis Sie ihren gewünschten Signatlon ausgewählten haben. Der zuletzt ausgewählte Signatlon wird automatisch gespeichert.

Fehler beseitigen

Nach Einfluss von außergewöhnlichen Umweltbedingungen (z.B. einem starken elektromagnetischen Feld) Funktioniert das Produkt möglicherweise nicht mehr einwandfrei. Entnehmer Sie in thisem Fall beiden Geräten die Batterien für ca. 2 Minuten. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren" beschreiben.

DE/AT/CH96

Elektrostatice Entladungen konnen zu Funktionstörungen führen. Entfern den Sie bei solchen Funktionstörungen kurzzeitig die Batterie und setzen Sie sie erneut ein. Verfahrens Sie anschließend wie unter „Sender/Empfänger synchronisieren" beschreiben.

Reinigung und Pflege

• Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen.
  Reinigen Sie das Gerät nur äußertlich mit einem weichen, trockenen Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Gerät, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

DE/AT/CH 97

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006 / 66 / EC recyccelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen darüber.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie konnen giffige Schwermetalle enthalten und unterliegen der Sondermüßlbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer communalen Sammelstelle ab.

Information

Konformitätserklärung

Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, erklären in alleiniger Verantwortung, dass das Produkt: Funktürklingel, Modell-Nr.: Z32155, Version: 06/2014, auf das sich diese Erklärung bezieht, mit den Normen/normativen Dokumenten der 1999/5/EC übereinstimmt.

Die komplette Konformitätserklung finden Sie unter: www.owim.com.

Garantie

Das Produkt wurde nach strengen Qualitätstrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln thesese Produkte stehen ihren gegen den Verkäufe der Produkte gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. These Unterlandage wird als Nachweis fur den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie

DE/AT/CH 99

verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

C E

DE/AT/CH100

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

ModelNo.:Z32155

Version: 06/2014
