BEDIENUNGSANLEITUNG SFS 52 B2 SILVERCREST

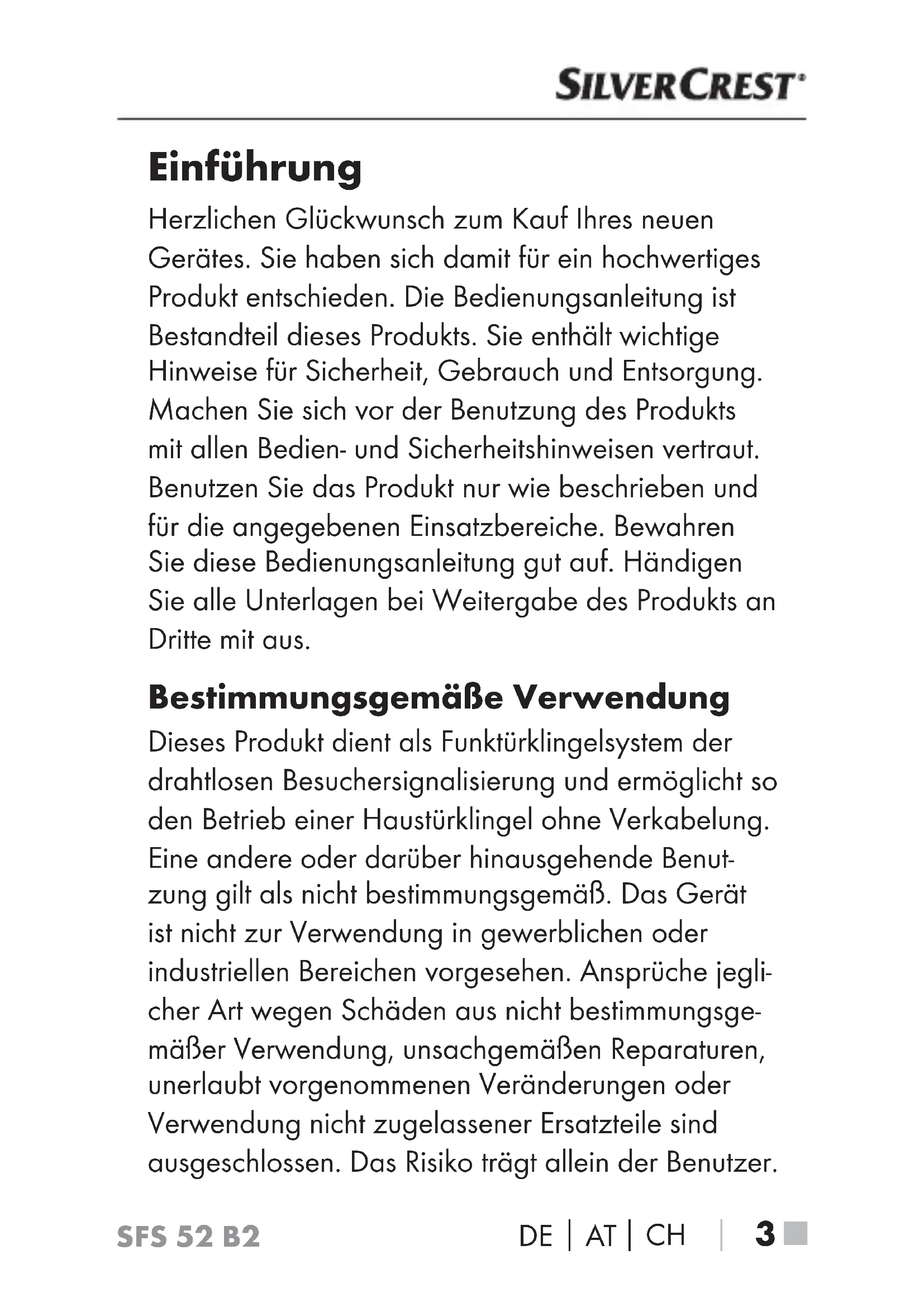

 3 ■ Einführung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Dieses Produkt dient als Funktürklingelsystem der drahtlosen Besuchersignalisierung und ermöglicht so den Betrieb einer Haustürklingel ohne Verkabelung. Eine andere oder darüber hinausgehende Benut- zung gilt als nicht bestimmungsgemäß. Das Gerät ist nicht zur Verwendung in gewerblichen oder industriellen Bereichen vorgesehen. Ansprüche jegli- cher Art wegen Schäden aus nicht bestimmungsge- mäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen. Das Risiko trägt allein der Benutzer.SFS 52 B2 ■ 4 

Verwendete Warnhinweise In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet: GEFAHR Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befol- gen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden. ACHTUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sach- schaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden. HINWEIS ► Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.SFS 52 B2

 5 ■ Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheits- hinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestim- mungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen. Grundlegende Sicherheitshinweise ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn Sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes un- terwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ■ Der Netzstecker wird als Trennvorrichtung zum Stromnetz verwendet und muss immer frei zugänglich bleiben. ■ Es besteht Explosionsgefahr, wenn Batterien falsch eingesetzt werden! Ersetzen Sie die Batte- rien nur durch Batterien gleichen Typs! ■ Stellen Sie keine offenen Flammen, wie zum Beispiel angezündete Kerzen, auf das Gerät.SFS 52 B2 ■ 6 

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere, sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb. ■ Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen Temperaturen aus. Anderenfalls kann es überhitzen und irreparabel beschädigt werden. ■ Setzen Sie den Empfänger keinem Spritz- und/ oder Tropfwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen oder offene Getränke auf oder neben den Empfänger.

Warnung vor elektrischer Spannung! Öffnen Sie niemals das Gehäuse des Empfän- gers. Es befinden sich keine vom Anwender zu wartenden oder tauschbaren Bauteile im Gerät. ■ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen an dem Gerät vor. ■ Lassen Sie Reparaturen am Gerät nur von auto- risierten Fachbetrieben oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.SFS 52 B2

 7 ■ ■ Ziehen Sie das Gerät unverzüglich aus der Netz- steckdose, falls Sie Brandgeruch oder Rauchent- wicklung feststellen. Lassen Sie das Gerät durch einen qualifizierten Fachmann überprüfen, bevor Sie es erneut verwenden. GEFAHR Eine falsche Handhabung von Batterien kann zu Feuer, Explosionen, Auslaufen gefährlicher Stoffe oder anderen Gefahren- situationen führen! Für den sicheren Umgang mit Batterien beachten Sie folgende Sicherheitshinweise: ► Werfen Sie Batterien nicht ins Feuer und setzen Sie sie keinen hohen Temperaturen aus. ► Batterien nicht öffnen, verformen oder kurzschlie- ßen, da in diesem Fall enthaltene Chemikalien auslaufen können. ► Versuchen Sie nicht, Batterien wieder aufzuladen. ► Überprüfen Sie regelmäßig die Batterien. Ausgetretene Chemikalien können dauerhafte Schäden am Gerät verursachen. Im Umgang mit beschädigten oder ausgelaufenen Batterien besondere Vorsicht walten lassen. Verätzungsge- fahr! Schutzhandschuhe tragen.SFS 52 B2 ■ 8 

GEFAHR ► Chemikalien, die aus einer Batterie austreten, können zu Hautreizungen führen. Bei Hautkon- takt mit viel Wasser abspülen. Wenn die Chemika- lien in die Augen gelangt sind, grundsätzlich mit Wasser ausspülen, nicht reiben und sofort einen Arzt aufsuchen. ► Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. ► Batterien stets polrichtig einsetzen, da sonst die Gefahr des Platzens besteht. ► Entnehmen Sie die Batterien aus dem Gerät, wenn Sie es längere Zeit nicht benutzen. ► Verschlucken Sie die Batterie nicht - Verätzungs- gefahr! ► Dieses Produkt enthält eine Knopfzelle. Wenn die Knopfzelle verschluckt wird, kann es zu schweren inneren Verätzungen in nur 2 Stunden und zum Tod führen. ► Bewahren Sie alte und neue Batterien außerhalb der Reichweite von Kindern auf.SFS 52 B2

 9 ■ GEFAHR ► Wenn das Batteriefach nicht mehr sicher zu verschließen ist, verwenden Sie das Produkt nicht weiter und halten Sie es von Kindern fern. GEFAHR

Verpackungsmaterialien sind kein Kinderspiel- zeug! Halten Sie alle Verpackungsmaterialien von Kindern fern. Es besteht Erstickungsgefahr!SFS 52 B2 ■ 10 

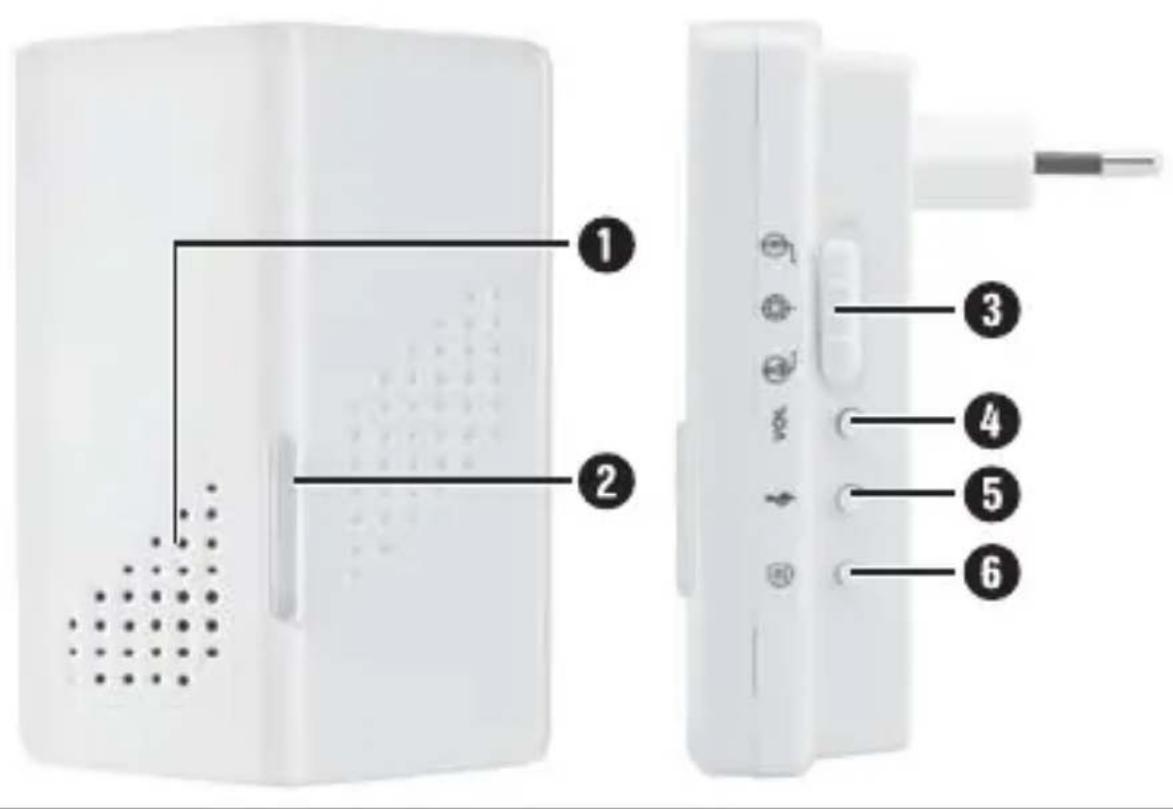

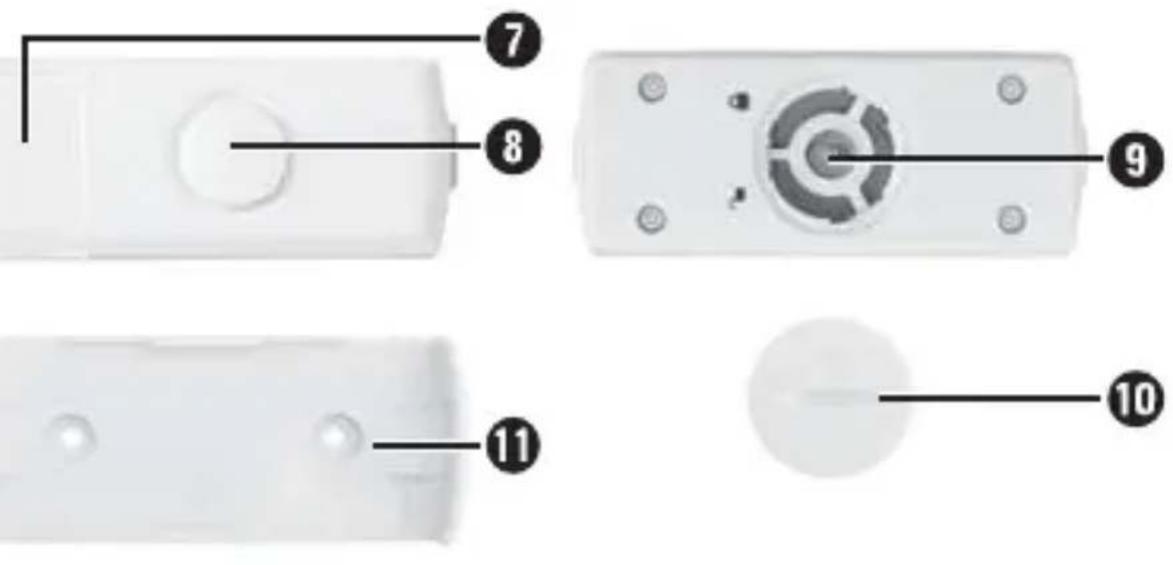

Teilebeschreibung (Abbildungen siehe Ausklappseite) Empfänger (Abb. A) Lautsprecher Signalanzeige Signaltyp-Umschalter Taste zur Lautstärkenregelung (VOL) Taste zur Melodieauswahl Synchronisationstaste Sender (Abb. B) Namensschildabdeckung Klingeltaste Batteriefach Batteriefachdeckel -Montageplatte Zubehör (Abb. C) 3 Doppelseitiges Klebeband ! Namensschild .Dübel 0Schraube 63V-Batterie Typ CR2032SFS 52 B2

 11 ■ Inbetriebnahme Lieferumfang prüfen (Abbildungen siehe Ausklappseite) Der Lieferumfang besteht aus folgenden Komponenten: ● 1 x Empfänger ● 1 x Sender ● 1 x 3V-Batterie Typ CR 2032 ● 5 x Namensschilder ● 2 x Dübel mit Schraube für Sendermontage ● 1 x Doppelseitiges Klebeband für Sendermontage ● Diese Bedienungsanleitung ♦ Entnehmen Sie alle Teile des Gerätes aus der Verpackung und entfernen Sie sämtliches Verpa- ckungsmaterial. ♦ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ♦ Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service- Hotline (siehe Kapitel Service).SFS 52 B2 ■ 12 

Entsorgung der Verpackung Die Verpackung schützt das Gerät vor Transportschä- den. Die Verpackungsmaterialien sind nach umwelt- verträglichen und entsorgungstechnischen Gesichts- punkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsma- terialien gemäß den örtlich geltenden Vorschriften. Spannungsversorgung Empfänger Der Empfänger wird zur Spannungsversorgung in eine vorschriftsmäßig installierte Netzsteckdose gesteckt und benötigt keine Batterien. Batterie einlegen / wechseln ♦ Öffnen Sie das Batteriefach , indem Sie eine Münze in den Schlitz einsetzen und den Batterie- fachdeckel gegen den Uhrzeigersinn drehen. Der Pfeil auf dem Deckel muss auf das geöffnete Schloßsymbol zeigen (siehe Abb. 1). ♦ Legen Sie eine Batterie vom Typ CR2032 in das Batteriefach ein. Der Pluspol muss dabei nach oben zeigen (siehe Abb. 2).SFS 52 B2

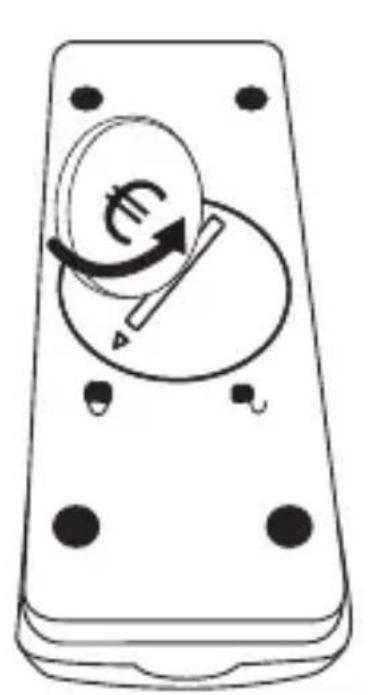

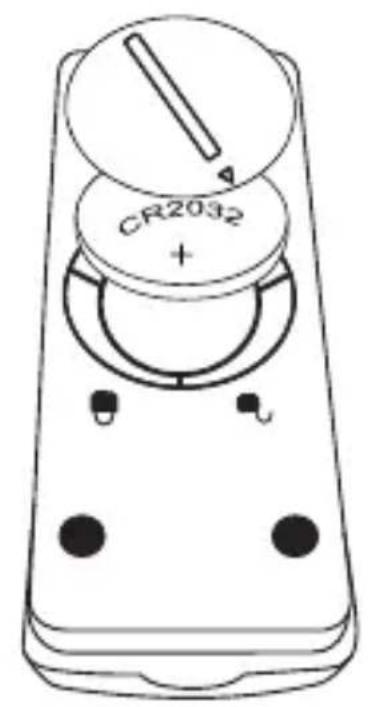

 13 ■ ♦ Setzen Sie den Batteriefachdeckel wieder auf das Batteriefach und verriegeln Sie es, indem Sie den Batteriefachdeckel im Uhrzeigersinn drehen. Der Pfeil auf dem Deckel muss auf das geschlossene Schloßsymbol zeigen. Ansons- ten ist der IP-Schutz nicht gewährleistet. Abb. 1 Abb. 2 HINWEIS ► Sollte sich die Leistung des Gerätes verringern oder ganz ausfallen, ist die Batterie erschöpft. Ersetzen Sie dann die verbrauchte Batterie durch eine neue des gleichen Typs.SFS 52 B2 ■ 14 

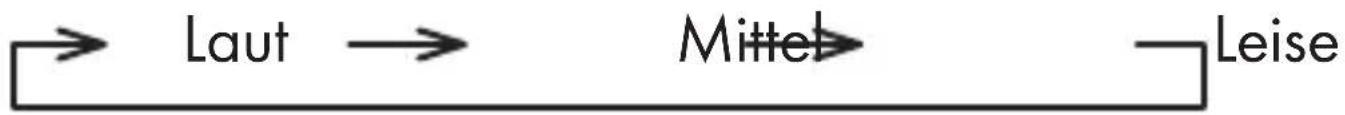

Bedienung und Betrieb Signaltyp einstellen Der Empfänger kann den Empfang eines Türklingel- signals entweder optisch, akustisch oder optisch und akustisch anzeigen. ♦ Bringen Sie den Signaltyp-Umschalter in die gewünschte Position: — nur akustische Klingelanzeige, die ausge- wählte Melodie erklingt — nur optische Klingelanzeige, die Signalan- zeige blinkt — optische und akustische Klingelanzeige Signallautstärke einstellen Zur Auswahl der gewünschten Klingellautstärke drücken Sie so oft die Taste zur Lautstärkeregelung VOL. , bis die gewünschte Lautstärke eingestellt ist. Laut Mittel Leise Klingelmelodie auswählen Es sind 52 unterschiedliche Klingelmelodien im Gerät gespeichert. ♦ Drücken Sie wiederholt die Taste zur Melodie- auswahl .SFS 52 B2

 15 ■ ♦ Wenn die gewünschte Melodie ertönt, beenden Sie die Auswahl. Das Gerät wird die zuletzt abgespielte Melodie im Betrieb verwenden. HINWEIS ► Wenn Sie den Empfänger aus der Netzsteck- dose ziehen, bleibt die eingestellte Melodie für ca. 40Sekunden gespeichert. Nach dieser Zeit muss die gewünschte Melodie erneut eingestellt werden. Sender und Empfänger synchronisieren Sender und Empfänger dieses Funktürklingelsystems können auf einer Vielzahl verschiedener Kodierun- gen miteinander kommunizieren. Daher können bis zu 5 Sender mit einem Empfänger betrieben wer- den. Zusätzlich können Sie das Funktürklingel system mit beliebig vielen Empfängern erweitern. Vorausset- zung dafür ist aber, dass Sender und Empfänger eines Systems auf der gleichen Frequenz arbeiten. Dazu müssen Sie die Geräte wie folgt synchronisieren: ♦ Drücken Sie die Synchronisationstaste am Empfänger. ♦ Drücken Sie nun die Klingeltaste am Sender. Nach erfolgreicher Synchronisation meldet sich der Empfänger mit dem eingestellten Signal. Sollte der Empfänger nicht wie beschrieben reagieren, wieder- holen Sie die Synchronisation.SFS 52 B2 ■ 16 

HINWEIS ► Um die Synchronisation zwischen Sender und Empfänger aufzuheben, müssen Sie die Synchronisationstaste am Empfänger für ca. 5 Sekunden gedrückt halten. ► Ziehen Sie den Empfänger aus der Netzsteck- dose und warten ca. 10 Sekunden, damit alle Verbindungen zwischen Sender und Empfän- ger gelöscht sind. Sender befestigen ♦ Wählen Sie einen geeigneten Platz für den Sender in der Nähe Ihrer Außentür. ♦ Markieren Sie mit Hilfe der Montageplatte - die Positionen für die zwei benötigten Bohrlöcher und bohren Sie die Löcher für die beiliegenden Dübel .(5 mm-Bohrer). ♦ Stecken Sie die Dübel in die Bohrlöcher und schrauben Sie die Montageplatte -mit den Schrauben 0an die Wand. ♦ Setzen Sie den Sender auf die Montageplatte - und lassen ihn hörbar einrasten. HINWEIS ► Alternativ kann der Sender auch mit dem dop- pelseitigen Klebeband 3auf einer geeigneten Oberfläche montiert werden.SFS 52 B2

 17 ■ ♦ Beschriften Sie eins der mitgelieferten Namens- schilder !. Falls Sie das Namensschild von Hand beschriften, empfehlen wir einen wasser- festen Stift. ♦ Nehmen Sie die Namensschildabdeckung vom Sender ab und legen Sie Ihr Namensschild in die Aussparung des Senders ein. ♦ Setzen Sie die Namensschildabdeckung wieder auf den Sender. Wartung Das Gerät ist wartungsfrei. Es sind keinerlei Arbeiten am oder im Produkt durch den Verwender vorge- sehen. Wenden Sie sich bei Fehlfunktionen oder erkennbaren Schäden an den Service. Bei längerem Nichtgebrauch entnehmen Sie die Batterie aus dem Sender.SFS 52 B2 ■ 18 

Fehlersuche Bei Betätigen der Klingeltaste ertönt kein Klingelton ♦ Prüfen Sie, ob eine Batterie des Typs CR2032 im Sender eingelegt ist. ♦ Prüfen Sie, ob die verwendete Netzsteckdose für den Empfänger ordnungsgemäß funktioniert. ♦ Möglicherweise ist der Sender noch nicht mit dem Empfänger synchronisiert. Wiederholen Sie die Synchronisation. ♦ Vergewissern Sie sich, dass der Signaltyp-Um- schalter in der Position oder steht. Die Reichweite ist reduziert ♦ Eine schwache Batterie reduziert die Reichweite. Wechseln Sie die Batterie alle 12-18 Monate aus. ♦ Metallkonstruktionen, Wände, Decken oder andere Geräte, die auf derselben Frequenz arbeiten, können die Reichweite reduzieren. Montieren Sie den Sender möglichst nicht in der Nähe von Metallteilen. HINWEIS ► Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich an die Service-Hotline (siehe Kapitel Service).SFS 52 B2

 19 ■ Reinigung ACHTUNG ► Es befinden sich keine zu reinigenden bzw. war- tenden Teile im Inneren des Gerätes. Eindringende Feuchtigkeit kann zu einer Beschädigung des Gerätes führen. ► Verwenden Sie keine ätzenden, scheuernden oder lösungsmittelhaltigen Reinigungsmittel. Diese können die Oberflächen des Gerätes angreifen. ♦ Reinigen Sie das Gerät ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel. Lagerung ♦ Lagern Sie die Geräte an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung.SFS 52 B2 ■ 20 

Entsorgung Gerät entsorgen Das nebenstehende Symbol einer durchgestri- chenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Weitere Informationen erhalten Sie bei Ihrem lokalen Entsorger oder der Stadt- bzw. Gemeindeverwaltung. Batterien / Akkus entsorgen Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden. Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien/ Akkus deshalb unbedingt entsprechend der gelten- den gesetzlichen Bestimmungen. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonen- den Entsorgung zugeführt werden können.SFS 52 B2

 21 ■ Anhang Technische Daten Spannungsversorgung Empfänger 110-240 V ∼ (Wechselstrom), 50/60 Hz Stromaufnahme Empfänger Betrieb: 0,03 A Standby: 1,3 mA Schutzklasse Empfänger II / Spannungsversor- gung Sender 1 x 3V-Batterie, Gleichstrom Typ CR 2032 Sendefrequenz 433 MHz Sendeleistung max .−18 dBm Reichweite 100 m (Freifeld) Anzahl Klingeltöne 52 Schutzart Sender IPX4SFS 52 B2 ■ 22 

Hinweise zur Konformitätserklärung Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der RE-Richtlinie 2014/53/EU und der RoHS-Richtlinie 2011/65/EU. Die vollständige EU-Konformitätserklärung können Sie unter www.kompernass.com/support/ 284203_DOC.pdf herunterladen. Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original– Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.SFS 52 B2

 23 ■ Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfeh- ler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und repa- rierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kosten- pflichtig.SFS 52 B2 ■ 24 

Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrikati- onsfehler. Diese Garantie erstreckt sich nicht auf Pro- duktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten.Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuch- licher und unsachgemäßer Behandlung, Gewaltan- wendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.SFS 52 B2

 25 ■ Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfol- gend benannte Serviceabteilung telefonisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produkt- videos und Software herunterladen.SFS 52 B2 ■ 26 

Service Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 284203 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.
