Funktürklingel

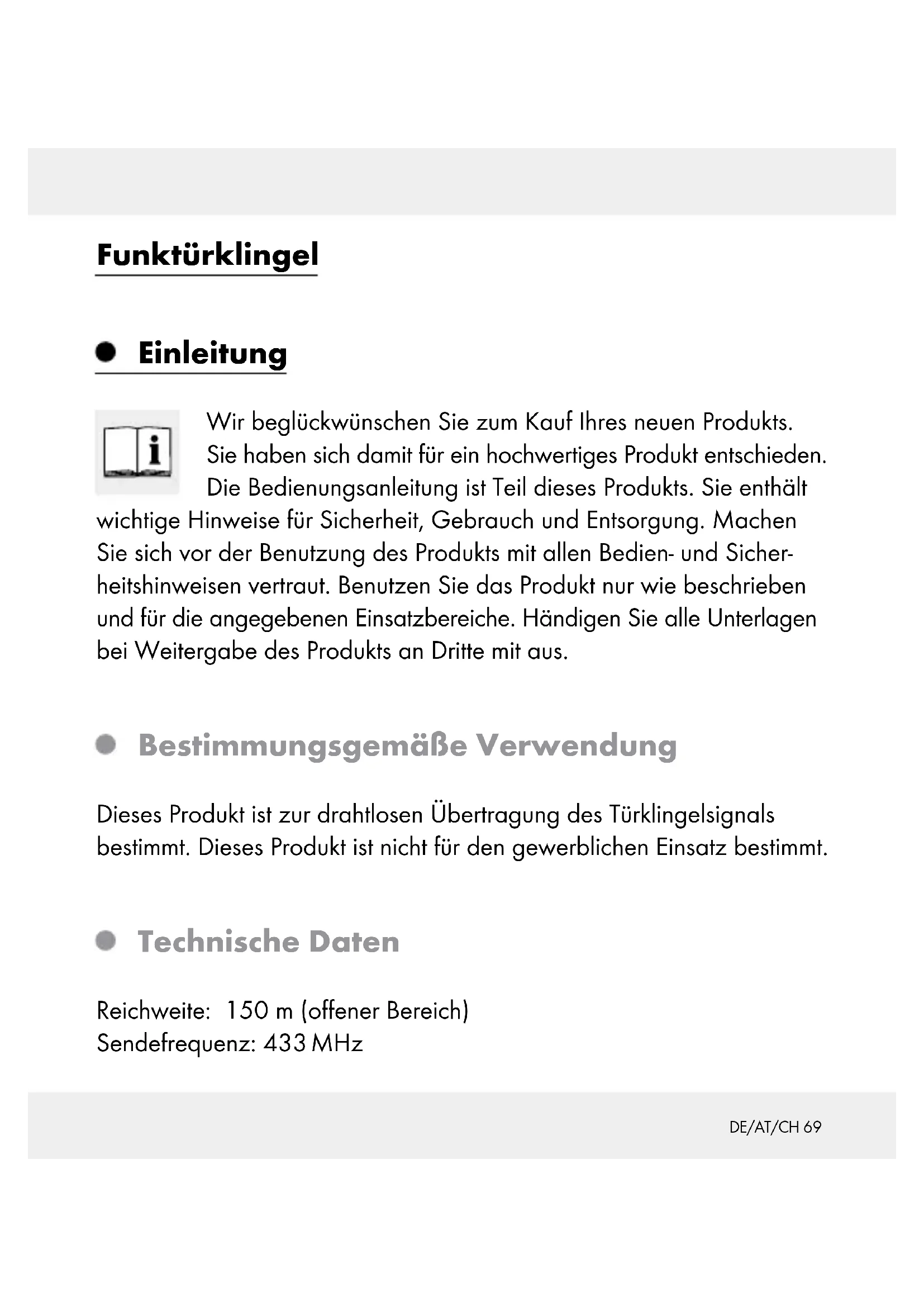

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist zur drahtlosen Übertragung des Türklingelsignals bestimmt. Dieses Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Technische Daten

Reichweite: 150 m (offener Bereich)

Sendefrequenz: 433 MHz

Sendeleistung: <10dBm

Batterietypen: Empfänger: 2 x 1,5 V —— (Gleichstrom) (Typ AA / LR6),

Sender: 1 x 3 V === (Gleichstrom) (Typ CR2032)

Empfänger: Signaltonlautstärke (bei max. Lautstärkeeinstellung):

min. 73 dB (bei Geräteabstand von 1 m)

Sender: Schutzart: IP44

Lieferumfang

1 Sender
1 Empfänger
2 Batterien 1,5 V= (Gleichstrom), Typ AA (Empfänger)
1 Batterie 3 V= (Gleichstrom), Typ CR2032 (Sender)
4 Schrauben (für Sender und zur Wandmontage des Empfängers)
3 Dübel
5 austauschbare Namensschilder (für die Türklingel)
1 Klingelschildabdeckung
1 Bedienungsanleitung

Teileübersicht

Empfänger (Abb. A/B):

1 Signalanzeige

2 Lautsprecher
3 Signalart-Auswahltaste (optisches, akustisches, optisches und akustisches Signal)
4 Klingelton-Auswahltaste
5 Standfuß
6 Lautstärketaste
7 Synchronisationstaste
8 Aufhängevorrichtung
9 Batteriefach
10 Batteriefachdeckel

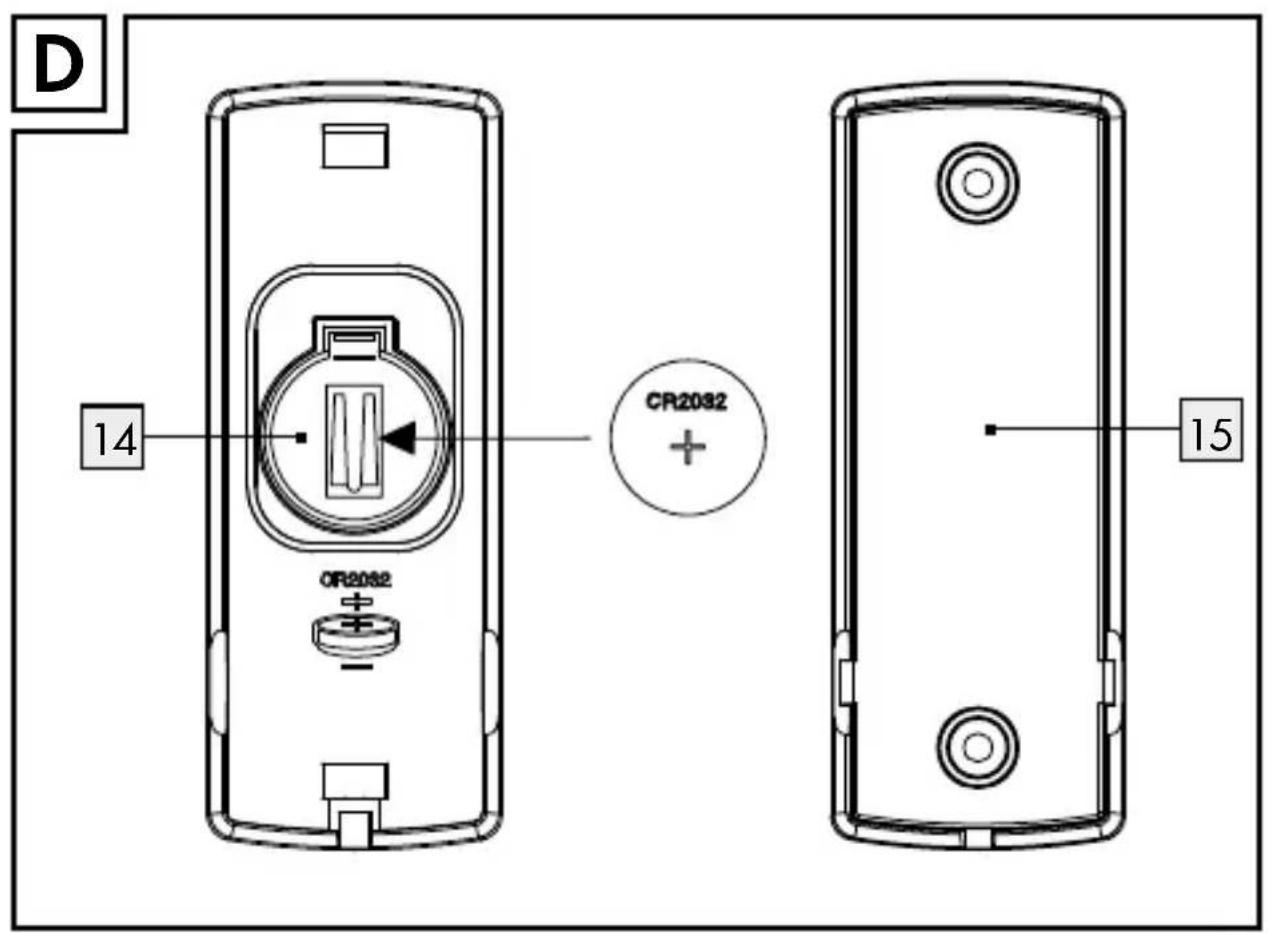

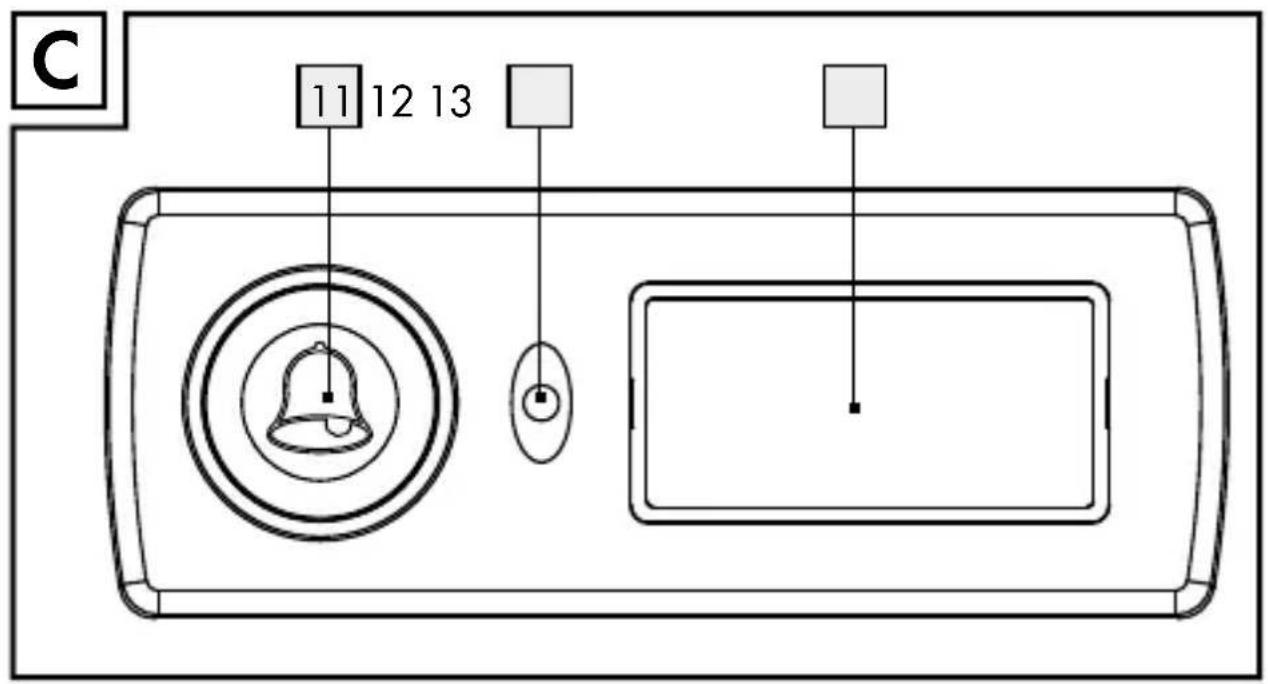

Sender (Abb. C/D):

11 Klingeltaste
12 Signalanzeige
13 Namensschild
14 Batteriefach
15 Halterung (für Wandmontage)

Montage (Abb. E/F):

16 Schraube
17 Dübel
18 Schraube (für den Sender)
19 Schutzfolie

Sicherheit

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitshinweise

Kinder überschützen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Es ist kein Spielzeug.

- Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Kontrollieren Sie alle Teile auf ihre Unversehrtheit. Bei der Montage beschädigter Teile besteht Verletzungsgefahr.
■ Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.
■ Halten Sie das Produkt von offenem Feuer bzw. Hitzequellen (z. B. brennende Kerzen) fern.

Sicherheitshinweise für Batterien / Akkus

LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.
■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.
■ Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien / Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien/Akkus einwirken können z. B. auf Heizkörpern/direkte Sonneneinstrahlung.

Wenn Batterien / Akkus ausgelaufen sind, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf!
SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!
Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp!
Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach angezeigt!
■ Reinigen Sie Kontakte an der Batterie und im Batteriefach vor dem Einlegen!
Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

WARNING! Batterie nicht schlucken, Gefahr chemischer Verbrennung.

Das Produkt enthält eine Knopfzellen-Batterie. Wenn die Knopfzelle verschluckt wird, kann sie innerhalb von 2 Stunden schwere innere Verbrennungen verursachen und zum Tode führen.
■ Halten Sie neue und gebrauchte Batterien von Kindern fern.
■ Wenn das Batteriefach nicht korrekt schließt, verwenden Sie das Produkt nicht weiter und halten Sie es von Kindern fern.
■ Wenn Sie die Vermutung haben, dass Batterien verschluckt wurden oder in ein Körperteil gelangt sind, suchen Sie sofort einen Arzt auf.

- Montage

Hinweis: Für die Montage der Türklingel benötigen Sie einen Schraubendreher und eine Bohrmaschine.

Hinweis: Verwenden Sie für die Montage nur die mitgelieferten Schrauben und Dübel.

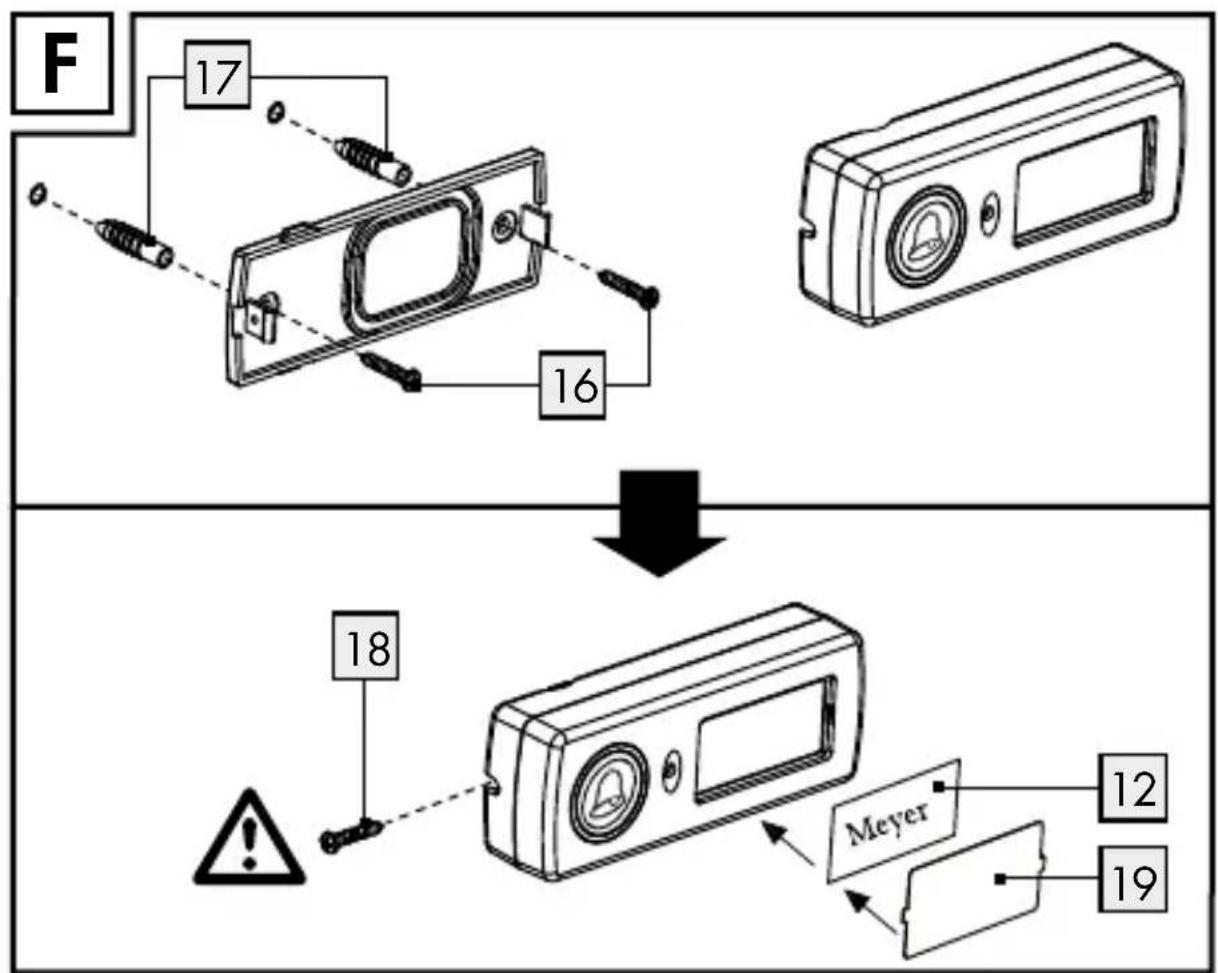

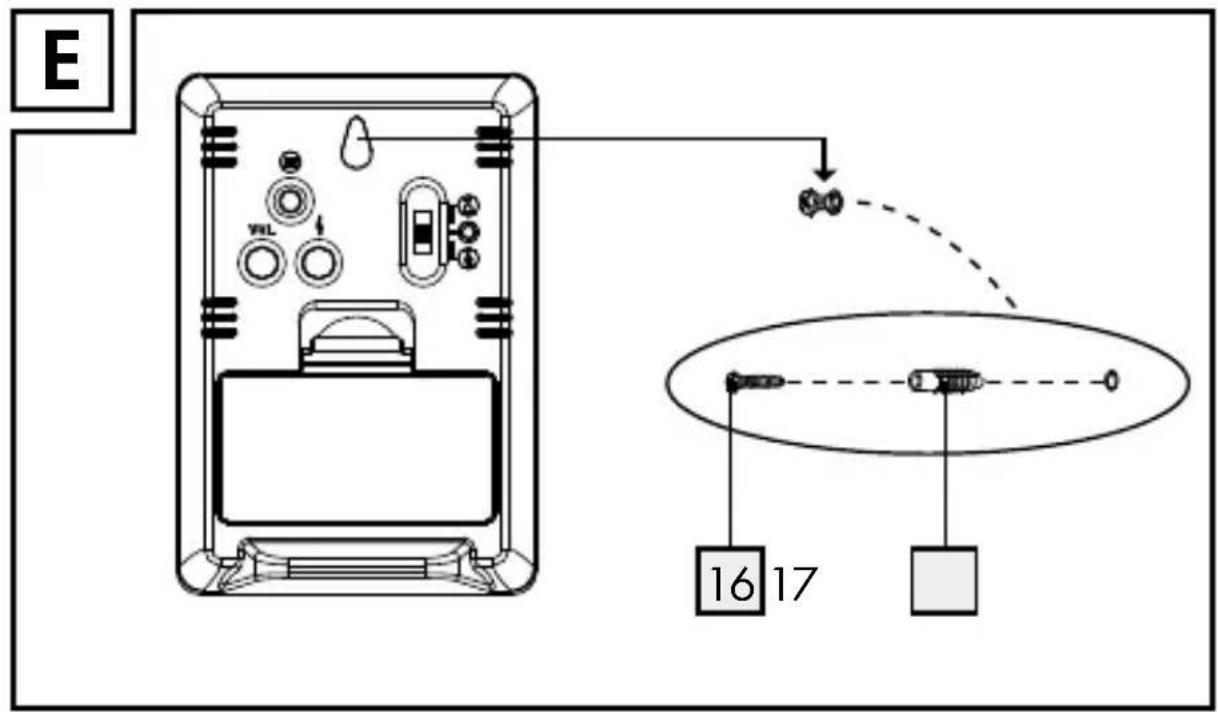

Empfänger anbringen (siehe Abb. E) Sender anbringen (siehe Abb. F)

- Inbetriebnahme

☐ Entfernen Sie bitte vor dem ersten Gebrauch die Schutzfolie 19 von dem Namensschild 13 des Senders und legen Sie das Namensschild 13 in die Aussparung des Senders ein.
☐ Setzen Sie die Schutzfolie 19 wieder auf den Sender.

- Batterien einlegen / wechseln

□ Legen Sie vor der Inbetriebnahme des Produkts Batterien zur Energieversorgung ein.

⚠ VORSICHT! Verwenden Sie ausschließlich den angegebenen Batterietyp. Andernfalls drohen Beschädigungen des Produkts.

Empfänger:

□ Entfernen Sie den Batteriefachdeckel 10 auf der Rückseite.
□ Entfernen Sie ggf. verbrauchte Batterien.
☐ Legen Sie 2 Batterien (1,5 V—(Gleichstrom), Typ AA) ein.
Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird im Batteriefach 9 angezeigt.
□ Schließen Sie das Batteriefach 9.

Sender:

☐ Entfernen Sie die Halterung 15 und die Schraube 18 auf der Rückseite des Senders.
□ Entfernen Sie ggf. verbrauchte Batterien.
☐ Legen Sie eine Batterie (3 V—(Gleichstrom), Typ CR 2032) ein. Die mit „+“ markierte Seite muss nach oben zeigen.
☐ Befestigen Sie die Halterung 15 und die Schraube 18 des Senders wieder auf der Rückseite des Produkts.
Das Batteriefach des Senders mit der Halterung 15 muss während der Benutzung mit der Schraube 18 montiert werden. Wenn die Halterung 15 beschädigt ist, verwenden Sie das Produkt nicht mehr.

Bedienung

- Sender / Empfänger synchronisieren

Synchronisieren Sie Sender und Empfänger wie folgt:

Sobald die Batterien eingelegt sind, gelangt der Empfänger in den Synchronisationsmodus.
☐ Sie können auch manuell in den Synchronisationsmodus gelangen, indem Sie die Synchronisationstaste 7 für ca. 3 Sekunden halten.
☐ Die Signalanzeige 1 am Empfänger leuchtet auf.
☐ Drücken Sie die Klingeltaste 11. Die Signalanzeige 12 am Sender leuchtet einmal.

☐DieSignalanzeige 1 am Empfänger blinkt. Dies bedeutet, dass die Synchronisation erfolgreich war.

Hinweis: Der Synchronisationsmodus dauert max. 2 Minuten an.

Wenn Sie Ihren Sender und Empfänger nicht synchronisieren können, wählen Sie erneut den Synchronisationsmodus.

Hinweis: Warten Sie nach erfolgreicher Synchronisation von Sender und Empfänger ca. 2 Minuten, bis die Signalanzeige 1 am Empfänger erlischt.

Hinweis: Wenn die Synchronisation zwischen Sender und Empfänger unterbrochen wird, können Sie die Batterie im Empfänger entfernen.

• Signalart einstellen

Der Empfänger kann ein empfangenes Türsignal entweder optisch oder akustisch oder sowohl optisch als auch akustisch anzeigen.

Wählen Sie mithilfe der Signalart-Auswahltaste aus, ob das Signal optisch oder akustisch oder sowohl optisch als auch akustisch angezeigt werden soll.

Hinweis: Wenn die Batterie des Empfängers leer ist, blinkt die Signalanzeige 1. Sie können die verbrauchte Batterie durch eine neue des gleichen Typs ersetzen.

Lautstärke einstellen

Drücken Sie die Lautstärketaste 6, bis die gewünschte Lautstärke erreicht ist. Es gibt insgesamt 4 mögliche Lautstärkeeinstellungen: sehr laut, laut, mittel, leise.

• Signalton auswählen

Hinweis: Die Türklingel verfügt über 36 unterschiedliche Signaltöne.

Drücken Sie die Klingelton-Auswahltaste 4. Der erste Signalton erklingt.

Drücken Sie die Klingelton-Auswahltaste erneut, um zum nächsten Signalton zu gelangen.

☐ Wiederholen Sie diesen Vorgang, bis Sie Ihren gewünschten Signalton ausgewählt haben. Der zuletzt ausgewählte Signalton wird automatisch gespeichert.

Fehler beseitigen

Nach Einfluss von außergewöhnlichen Umweltbedingungen (z. B. einem starken elektromagnetischen Feld) funktioniert das Produkt möglicherweise nicht mehr einwandfrei. Entnehmen Sie in diesem Fall beiden Geräten die Batterien für ca. 2 Minuten. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren“ beschrieben.

Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Batterie und setzen Sie sie erneut ein. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren“ beschrieben.

- Reinigung und Pflege

■ Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Produkt beschädigen.
☐ Reinigen Sie das Produkt nur äußerlich mit einem weichen, trockenen Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

Information

- Vereinfachte EU-Konformitätserklärung

Hiermit erklärt OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, dass das Produkt [Funktürklingel HG03569] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.owim.com

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den

Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
