MODE D'EMPLOI GW14797 Gewiss
DONNEES TECHNIQUES 25
DESCRIPTION GENERALE
L'Actionneur de commande moteur 1 canal 6 A KNX permet de commander le mouvement de volets, rideaux et persiennes motorisés. Les 2 relais de sortie, un pour la montée et l'autre pour la descente, sont interverrouillés pour éviter d'endommager le moteur connecté.
Les commandes de mouvement peuvent arriver de dispositifs de commande ou de capteurs du système de Building Automation, grâce au bus KNX, ou bien être engendrées localement grâce aux deux boutons frontaux.
L'actionneur est alimenté par la ligne bus et est équipé de 4 LED frontales : 2 LED vertes pour signaler que le mouvement du volet est en cours (montée / descente), et 2 LED amber pour la localisation nocturne.
Fonctions
L'actionneur est configuré avec le logiciel ETS pour réaliser les fonctions enumeratedes ci-après.
Fonctions de commande :
- gestion du mouvement montée / descente / arrêt
- réglage des lamelles
- commande de mouvement en position relative (0%-100%)
- réglage automatique de la position des lamelles
Scenarios :
- enregistrement en mémoire et activation de 8 scénarios (valeur 0-63)
- activation / désactivation de la mémorisation des scénarios par bus
Commandes prioritaires :
- paramérisation de la position à la fin du forçage
Commande de blocage :
- paramérisation de la position à la fin du blocage
Alarmes :
- gestion de la position d'alarme (jusqu'à 3 capteurs), et monitorage périodique des objets d'entrée
Informations d'etat :
- envoi sur bus paramétrable
- signalisation du dernier mouvement executé
- signalisation de la position (0%-100%)
Autres fonctions :
- paramérisation du comportement sortie à la chute / au rétablissement de la tension sur bus
DESCRIPTION GENERALE

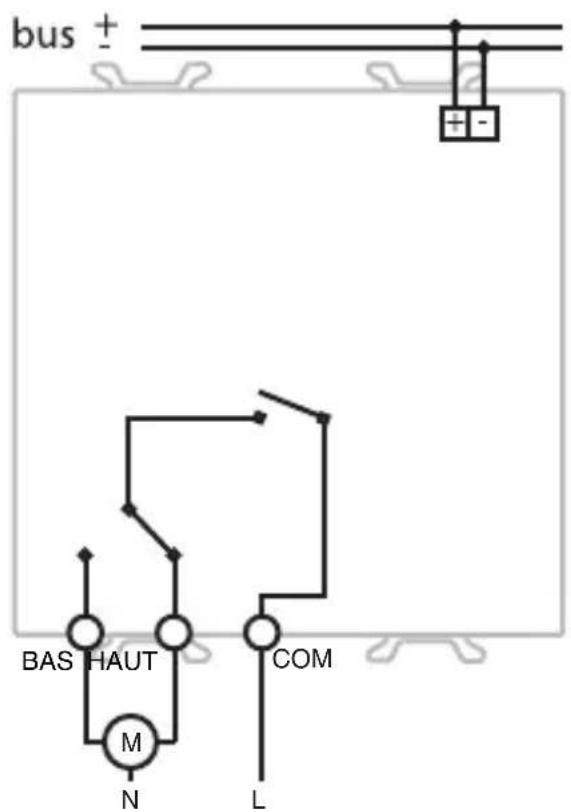

Scheme des connexions
INSTALLATION

ATTENTION : l'installation du dispositif ne doit être effectuee que par du personnel qualifie, conformement à la reglementation en vigueur et aux lignes directrices pour les installations KNX, qui sont exposées dans le Manuel Technique.
Connexions électriques

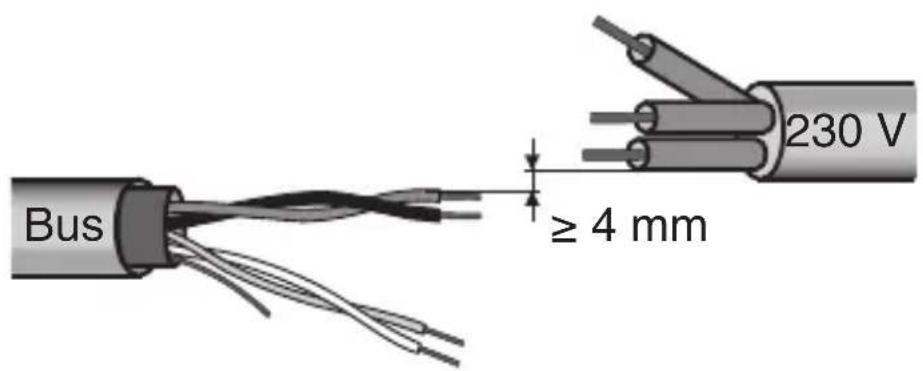

Distance minimale bus - ligne électrique

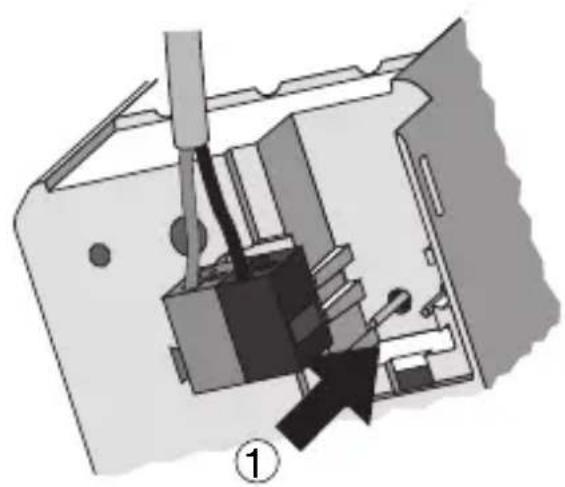

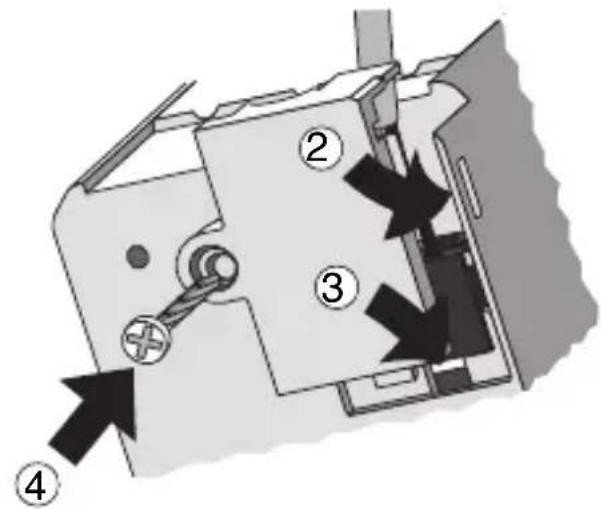

Fixation de la borne à fiche


INSTALLATION

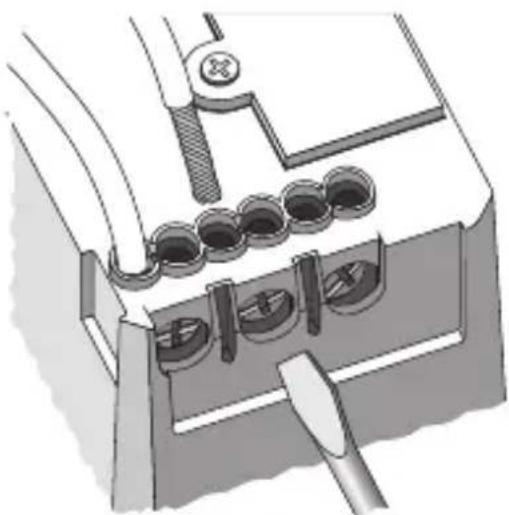

Connexion charges

Achévement
Insérer le dispositif dans un support Chorus, en faisant bien attention que les boutons de commande locale se trouvent à gauche.
Compléter évientuèlement le support avec d'autres disposits Chorus ou avec des cachetrous, et le fixer au conteneur choisi (boîte encastrable, boîte au mur, etc.)
Applique la plaque de finition.
Le dispositif doit être configuré avec le logiciel ETS.
Le Manuel Technique contient des informations détaillées sur les paramètres de configuration et sur leurs valeurs.
DONNÉES TECHNIQUES
Alimentation Avec bus KNX, 29 V cc SELV
Cable bus KNX TP1
Absorption du courant par le bus 8 mA max
Éléments de commande 1 touche miniature de programmation adressé
physique
2 boutons de commande locale
Eléments d'affichage 1 LED rouge de programmation de l'adresse
physique
2 LED vertes de signalisation de l'etat sorties
2 LED amber de localisation nocturne
Eléments d'actionnement 1 relais unipolaire avec phase dérivée,
1 relais unipolaire avec contact en échange et phase dérivée
Contact de sortie 2 NO de 8 A (cosφ=1) - 250 V ca
Courant max par typologie de charge Moteurs et motoréducteurs: 6A en accord avec EN60669-2-1
Charge résistive: 8 A
Milieu d'utilisation A l'intérieur, lieux secs
Température de fonctionnement -5 ÷ +45 °C
Température de stockage -25 ÷ +70 °C
Humidité relative Max. 93% (sans condensation)
Connexion au bus Borne à fiche, 2 pin Ø 1 mm
Connexions electriques Bornes à vis, section max. cables: 4 mm
Degre de protection IP20
Dimension 2 modules Chorus
Normes de reference Directive basse tension 2006/95/CE
Directive compatibilité electromagnetique
2004/108/CE
EN50428, EN50090-2-2
Certifications KNX
